MANUAL DE USUARIO TM 40 AKG

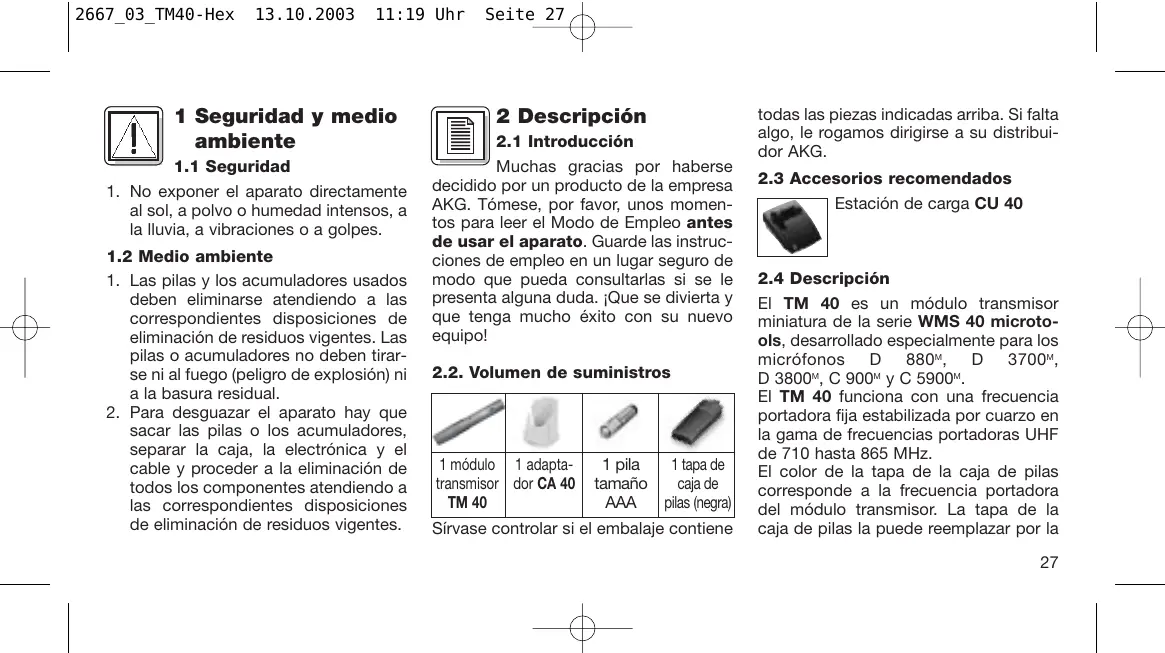

11:19 Uhr 1 Seguridad y medio ambiente

1. No exponer el aparato directamente

al sol, a polvo o humedad intensos, a la lluvia, a vibraciones o a golpes.

1. Las pilas y los acumuladores usados

deben eliminarse atendiendo a las correspondientes disposiciones de eliminación de residuos vigentes. Las pilas o acumuladores no deben tirarse ni al fuego (peligro de explosión) ni a la basura residual.

2. Para desguazar el aparato hay que

sacar las pilas o los acumuladores, separar la caja, la electrónica y el cable y proceder a la eliminación de todos los componentes atendiendo a las correspondientes disposiciones de eliminación de residuos vigentes. Seite 27 2 Descripción

Muchas gracias por haberse decidido por un producto de la empresa AKG. Tómese, por favor, unos momentos para leer el Modo de Empleo antes de usar el aparato. Guarde las instrucciones de empleo en un lugar seguro de modo que pueda consultarlas si se le presenta alguna duda. ¡Que se divierta y que tenga mucho éxito con su nuevo equipo! 2.2. Volumen de suministros 1 módulo 1 adaptatransmisor dor CA 40 TM 40 1 tapa de 1 pila caja de tamaño pilas (negra) AAA Sírvase controlar si el embalaje contiene todas las piezas indicadas arriba. Si falta algo, le rogamos dirigirse a su distribuidor AKG.

2.3 Accesorios recomendados

Estación de carga CU 40

El TM 40 es un módulo transmisor miniatura de la serie WMS 40 microtools, desarrollado especialmente para los micrófonos D 880M, D 3700M, D 3800M, C 900M y C 5900M. El TM 40 funciona con una frecuencia portadora fija estabilizada por cuarzo en la gama de frecuencias portadoras UHF de 710 hasta 865 MHz. El color de la tapa de la caja de pilas corresponde a la frecuencia portadora del módulo transmisor. La tapa de la caja de pilas la puede reemplazar por la

1 ON/MUTE/OFF: este conmutador corredizo tiene tres posiciones: ON: la alimentación de corriente para el módulo transmisor está conectada. M: la señal audio que proviene del micrófono está en mudo, pero la alimentación de corriente y la frecuencia portadora de AF siguen conectadas. Esto hace que el receptor no se vea perturbado por otros transmisores a pesar de tener el micrófono desconectado. OFF: la alimentación de corriente del módulo transmisor está desconectada. 2 Caja de pilas para 1 pila de 1,5 V tamaño AAA (suminstrada). El color de la tapa indica la frecuencia portadora del módulo transmisor: See Manual Supplement 2667_03_TM40-Hex

11:19 Uhr 3 LED de control: este LED indica el estado de carga de la pila. El LED se ilumina brevemente al encender el módulo transmisor y luego se apaga: la pila está en orden. El LED se ilumina en forma constante: la pila estará agotada en aprox. 60 minutos. 4 Control de nivel de entrada: ajusta la sensibilidad de la entrada audio. 5 Contactos de carga para cargar un acumulador con la estación de carga opcional CU 40. 6 Cotactos: los contactos en el lado superior del módulo transmisor establecen automáticamente la conexión eléctrica con el micrófono. Seite 29 3 Puesta en funcionamiento

3.1 Colocar/cambiar y

ensayar la pila (véase Fig. 2)

1. Apriete hacia abajo el gancho de presión de la tapa de la caja de pilas (1).

2. Retire la tapa de la caja de pilas (1)

del módulo transmisor, tirando hacia abajo. Importante: el relleno de goma espuma en el interior de la tapa de la caja de pilas (1) fija la pila en su posición. ¡El relleno no se debe quitar, puesto que de hacerlo, la pila no quedará bien fijada en la caja, lo que puede producir ruidos de tableteo!

3. Si en la caja de pilas hay una pila descargada o defectuosa, sírvase sacarla.

4. Coloque la pila suministrada o nueva

(2) en la caja de pilas, tal como se indica en la Fig. 2.

5. Coloque el conmutador ON/MUTE/

OFF (3) en ON. El LED de control (4) relampaguea brevemente. Si la pila está en buen estado, el LED de control (4) se vuelve a apagar. Cuando el LED de control (4) empieza a iluminarse constantemente, la pila estará agotada en aprox. 60 minutos. Cambie la pila cuanto antes por una nueva. Si el LED de control (4) no relampaguea, la pila está agotada. Coloque una pila nueva.

6. Empuje la tapa de la caja de pilas (1)

sobre el módulo transmisor en dirección contraria a la flecha, hasta que quede enclavada.

3.2 Funcionamiento con

acumulador (véase Fig. 3) El módulo transmisor se puede hacer funcionar también con un acumulador de 1,5 V en lugar de una pila normal.

Seite 30 Recomendamos los acumuladores NiMH del tipo SANYO HR-4U (650 mAh) o Panasonic Rechargeable PRO+ (550 mAh). Para cargar el acumulador tiene que poner el módulo transmisor (1) con el adaptador CA 40 (2) en la estación de carga opcional CU 40 (3), tal como se indica en la Fig. 3. Puede encontrar más indicaciones al respecto en el Modo de empleo de la estación de carga CU 40.

Fig. 3: Cargar el acumulador con la estación de carga opcional CU 40

recomendados Puede conectar el módulo transmisor a los siguientes micrófonos: D 880M, D 3700M, D 3800M, C 900M y C 5900M.

4.2 Conectar y desconectar el

módulo transmisor Véase el Modo de Empleo de su micrófono. 2667_03_TM40-Hex

1. Controle si el receptor está marcado

con el mismo código de color que el módulo transmisor.

2. Gire el control de nivel de entrada (4)

del módulo transmisor con un pequeño desatornillador hasta el centro, entre el tope izquierdo y derecho.

3. Encienda el módulo transmisor, colocando el conmutador ON/MUTE/OFF

4. Encienda el receptor y el equipo

5. Cante o hable en el micrófono.

6. Si su voz suena distorsionada en los

altavoces, gire el control de nivel de entrada (4) hacia atrás en sentido contrario a las agujas del reloj hasta que ya no oiga ninguna distorsión. Si su voz suena muy baja en los altavoces, gire el control de nivel de entrada (4) en sentido de las agujas del reloj. Si los altavoces empiezan a Seite 31 silbar debido a la retroalimentación acústica, gire el control de nivel de entrada (4) inmediatamente de vuelta hasta que cese el silbido. 5 Limpieza Limpie la caja del módulo transmisor con un paño humedecido en agua.

4.4 Técnica microfónica

En los correspondientes Modos de empleo de sus micrófonos AKG encontrará indicaciones acerca de la técnica microfónica, sobre todo con respecto a la distancia de palabra, el efecto de proximidad y la retroalimentación acústica.

4.5 Reparación de desperfectos

Las indicaciones para la reparación de desperfectos las encuentra en el Modo de empleo de su receptor.

11:19 Uhr Seite 32 6 Datos técnicos Frecuencia portadora Modulación Ancho de banda de transmisión audio Estabilidad de frecuencia (-10°C hasta +50°C) Desviación nominal Factor de distorsión no lineal con 1 kHz típ. Compansor Relación señal a ruido típ. Potencia de salida AF típ. Toma de corriente típ. Alimentación de corriente Horas de servicio Nivel de entrada audio para desviación nominal Dimensiones (an x prof x al) Peso neto 710 – 865 MHz 40 – 20.000 Hz ±15 kHz 15 kHz (SP1, SP2: 13,5 kHz) 0,8% integrado 103 dB(A) 5 mW 75 mA 1 pila de 1,5 V tamaño AAA >11 h (pila), >6 h (acumulador) 300 mV/1 kHz longitud: 125 mm diámetro: 26 mm 30 g Este producto corresponde a las normas EN 300422-2 V1.1.1; EN 301489-9 V1.3.1; EN 60065:2002; EN 50371:2002.
