BEDIENUNGSANLEITUNG TM 40 AKG

11:19 Uhr 1 Sicherheit und Umwelt

1. Setzen Sie das Gerät nicht direkter

Sonneneinstrahlung, starker Staubund Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.

1. Entsorgen Sie verbrauchte Batterien

und Akkus immer gemäß den jeweils geltenden Entsorgungsvorschriften. Werfen Sie Batterien oder Akkus weder ins Feuer (Explosionsgefahr) noch in den Restmüll.

2. Wenn Sie das Gerät verschrotten, entfernen Sie die Batterien bzw. Akkus,

trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.

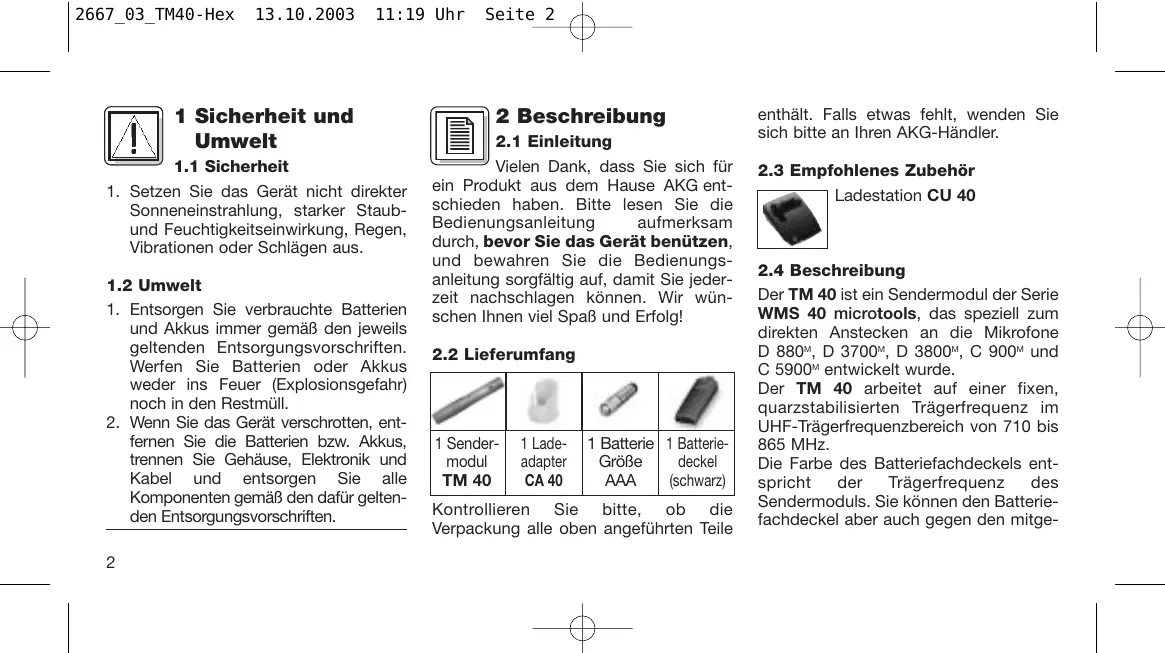

Seite 2 2 Beschreibung

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Wir wünschen Ihnen viel Spaß und Erfolg!

1 Sendermodul TM 40 1 Ladeadapter CA 40 1 Batterie 1 BatterieGröße deckel AAA (schwarz) Kontrollieren Sie bitte, ob die Verpackung alle oben angeführten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler.

2.3 Empfohlenes Zubehör

Der TM 40 ist ein Sendermodul der Serie WMS 40 microtools, das speziell zum direkten Anstecken an die Mikrofone D 880M, D 3700M, D 3800M, C 900M und C 5900M entwickelt wurde. Der TM 40 arbeitet auf einer fixen, quarzstabilisierten Trägerfrequenz im UHF-Trägerfrequenzbereich von 710 bis 865 MHz. Die Farbe des Batteriefachdeckels entspricht der Trägerfrequenz des Sendermoduls. Sie können den Batteriefachdeckel aber auch gegen den mitge- 2667_03_TM40-Hex

11:19 Uhr lieferten schwarzen Ersatzdeckel austauschen.

2.5 Bedienelemente (siehe Abb. 1)

1 ON/MUTE/OFF: Dieser Schiebeschalter hat drei Stellungen: ON: Die Spannungsversorgung für das Sendermodul ist eingeschaltet. M: Das vom Mikrofon kommende Audiosignal ist stummgeschaltet, Spannungsversorgung und HFTrägerfrequenz bleiben jedoch eingeschaltet. Dadurch wird der Empfänger trotz abgeschaltetem Mikrofon nicht durch andere Sender gestört. OFF: Die Spannungsversorgung für das Sendermodul ist ausgeschaltet. 2 Batteriefach für 1 Stk. 1,5 V-Batterie Größe AAA (mitgeliefert). Die Farbe des Batteriefachdeckels zeigt die Trägerfrequenz des Senders an:

11:19 Uhr 3 Kontroll-LED: Diese LED zeigt den Ladezustand der Batterie an. LED leuchtet beim Einschalten kurz auf und erlischt wieder: Batterie in Ordnung. LED leuchtet konstant: Batterie in ca. 60 Minuten erschöpft. 4 Eingangspegelregler: Stellt die Empfindlichkeit des Audioeingangs ein. 5 Ladekontakte zum Aufladen eines Akkus im Batteriefach mit Hilfe der optionalen Ladestation CU 40. 6 Kontakte: Die Kontakte an der Oberseite des Sendermoduls stellen automatisch die elektrische Verbindung zum Mikrofon her. Seite 4 3 Inbetriebnahme

3.1 Batterie einlegen/

austauschen und testen Siehe Abb. 2:

1. Drücken Sie den Schnapphaken am

Batteriefachdeckel (1) nach unten.

2. Ziehen Sie den Batteriefachdeckel (1)

nach unten vom Sendermodul ab. Wichtig: Der Schaumstoffpolster an der Innenseite des Batteriefachdeckels (1) fixiert die Batterie in ihrer Position. Entfernen Sie den Schaumstoffpolster nicht, da die Batterie ansonsten nicht richtig im Batteriefach fixiert ist und Klappergeräusche verursachen kann.

3. Legen Sie die mitgelieferte bzw. neue

Batterie (2) wie in Abb. 2 gezeigt in das Bateriefach ein.

4. Stellen Sie den ON/MUTE/OFFSchalter (3) auf ON.

Abb. 2: Batterie einlegen

11:19 Uhr Die Kontroll-LED (4) blitzt kurz auf. Wenn die Batterie in gutem Zustand ist, erlischt die Kontroll-LED (4) wieder. Wenn die Kontroll-LED (4) zu leuchten beginnt, ist die Batterie in ca. 60 Minuten erschöpft. Tauschen Sie die Batterie möglichst bald gegen eine frische aus. Wenn die Kontroll-LED (4) nicht aufblitzt, ist die Batterie erschöpft. Legen Sie eine neue Batterie ein.

5. Schieben Sie den Batteriefachdeckel (1) gegen die Pfeilrichtung auf

das Sendermodul, bis der Batteriefachdeckel (1) einrastet.

3.2 Betrieb mit Akku (siehe Abb. 3)

Sie können das Sendermodul anstelle einer normalen Baterie auch mit einem 1,5 V-Akku betreiben. Wir empfehlen NiMH-Akkus des Typs SANYO HR-4U (650 mAh) oder Panasonic Rechargeable PRO+ (550 mAh). Seite 5 Zum Aufladen des Akkus brauchen Sie nur das Sendermodul (1) mit dem Ladeadapter (2) wie in Abb. 3 gezeigt in die optionale Ladestation CU 40 (3) zu stellen.

Nähere Hinweise dazu finden Sie in der Bedienungsanleitung der Ladestation CU 40. 4 Anwendung

Abb. 3: Akku aufladen mit optionaler Ladestation CU 40

4.1 Empfohlene Mikrofone

Sie können das Sendermodul an folgende Mikrofone anstecken: D 880M, D 3700M, D 3800M, C 900M und C 5900M.

4.2 Sender anstecken und

abziehen Siehe Bedienungsanleitung Ihres Mikrofons.

4.3 Pegel einstellen (siehe Abb. 1)

1. Kontrollieren Sie, ob der Empfänger

mit demselben Farbcode gekennzeichnet ist wie der Sender.

2. Drehen Sie den Eingangspregelregler

(4) am Sendermodul mit einem kleinen Schraubenzieher bis zur Mitte zwischen linkem und rechtem Anschlag auf.

3. Schalten Sie das Sendermodul ein, in

dem Sie den ON/MUTE/OFFSchalter (1) auf ON stellen.

4. Schalten Sie den Empfänger und die

5. Singen oder sprechen Sie in das

6. Sollte Ihre Stimme in den Lautsprechern verzerrt klingen, drehen

Sie den Eingangspegelregler (4) soweit gegen den Uhrzeigersinn zurück, bis Sie keine Verzerrung mehr hören. Sollte Ihre Stimme in den Lautsprechern zu leise klingen, drehen

Seite 6 Sie den Eingangspegelregler (4) im Uhrzeigersinn auf. Falls die Lautsprecher infolge akustischer Rückkopplung zu pfeifen beginnen, drehen Sie den Eingangspegelregler (4) sofort wieder zurück, bis das Pfeifen aufhört.

Hinweise zur Mikrofontechnik, insbesondere Besprechungsabstand, Naheffekt und Rückkopplung, finden Sie in der Bedienungsanleitung Ihres AKGMikrofons.

Hinweise zur Fehlerbehebung finden Sie in der Bedienungsanleitung des Empfängers. 5 Reinigung Reinigen Sie das Gehäuse des Sendermoduls mit einem mit Wasser befeuchteten Tuch. 2667_03_TM40-Hex
