MANUAL DE UTILIZADOR CGN 99 CS AKG

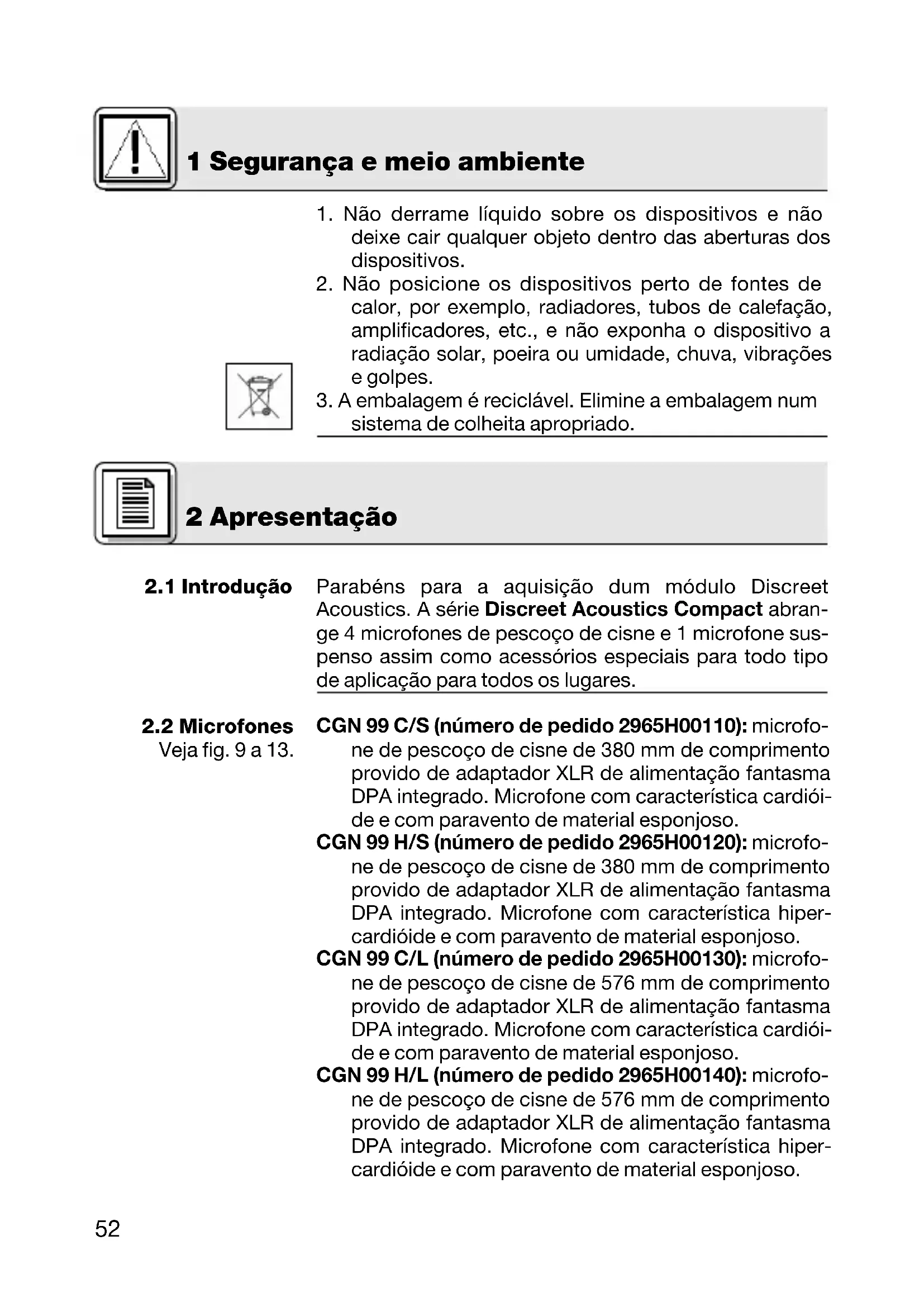

1. Não derrame líquido sobre os dispositivos e não

deixe cair qualquer objeto dentro das aberturas dos dispositivos.

2. Não posicione os dispositivos perto de fontes de

calor, por exemplo, radiadores, tubos de calefação, amplificadores, etc., e não exponha o dispositivo a radiação solar, poeira ou umidade, chuva, vibrações e golpes.

3. A embalagem é reciclável. Elimine a embalagem num

sistema de colheita apropriado. Parabéns para a aquisição dum módulo Discreet Acoustics. A série Discreet Acoustics Compact abran- ge 4 microfones de pescoço de cisne e 1 microfone sus- penso assim como acessórios especiais para todo tipo de aplicação para todos os lugares. CGN 99 C/S (número de pedido 2965H00110): microfo- ne de pescoço de cisne de 380 mm de comprimento provido de adaptador XLR de alimentação fantasma DPA integrado. Microfone com característica cardiói- de e com paravento de material esponjoso. CGN 99 H/S (número de pedido 2965H00120): microfo- ne de pescoço de cisne de 380 mm de comprimento provido de adaptador XLR de alimentação fantasma DPA integrado. Microfone com característica hiper- cardióide e com paravento de material esponjoso. CGN 99 C/L (número de pedido 2965H00130): microfo- ne de pescoço de cisne de 576 mm de comprimento provido de adaptador XLR de alimentação fantasma DPA integrado. Microfone com característica cardiói- de e com paravento de material esponjoso. CGN 99 H/L (número de pedido 2965H00140): microfo- ne de pescoço de cisne de 576 mm de comprimento provido de adaptador XLR de alimentação fantasma DPA integrado. Microfone com característica hiper- cardióide e com paravento de material esponjoso. 2 Apresentação 1 Segurança e meio ambiente 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:53 Uhr Seite 5253 2 Apresentação Veja fig. 14.

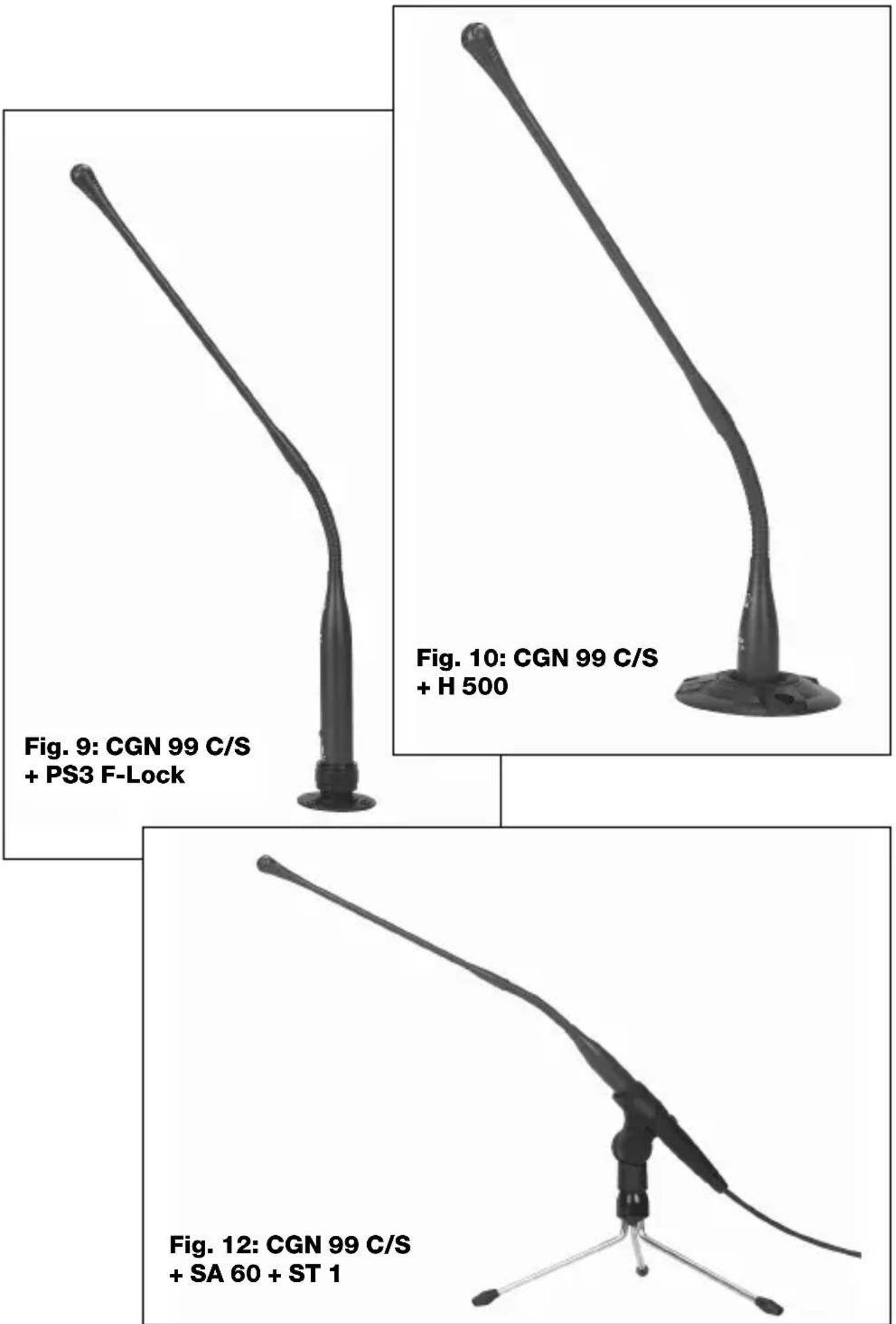

opcionais Veja fig. 9. Veja fig. 10. Veja fig. 11. Veja fig. 12. Veja fig. 13. Veja Tabela 1. CHM 99 (número de pedido 2965H00150): microfone suspenso com clipe de mola e um cabo especial de 10 m de comprimento. Está provido de adaptador XLR de alimentação fantasma DPA. Característica hipercardióide. Use sempre o paravento que está incluído na embalagem (a não ser que o paravento possua uma aparência física desfavorável). Protege o microfone de pó e umidade, suprimindo em larga escala os ruídos pop e de vento. Alimentador a pilhas B 18 para todos os microfones Discreet Acoustics Compact Pedestal de montagem PS3 F-Lock para todos os microfones de pescoço de cisne Discreet Acoustics Compact (não para o CHM 99) Suporte de fixação elástico H 500 para todos os micro- fones de pescoço de cisne Discreet Acoustics Compact (não para o CHM 99) Suporte de fixação elástico H 600 para todos os micro- fones de pescoço de cisne Discreet Acoustics Compact (não para o CHM 99) Conexão de tripé SA 60 para todos os microfones de pescoço de cisne Discreet Acoustics Compact (não para o CHM 99) Tripés de mesa ST 1, ST 45 para todos os microfones de pescoço de cisne Discreet Acoustics Compact (não para o CHM 99) Repare que o ângulo de captação influencia não só a distância máxima entre o falante e o microfone, mas tam- bém a área captada. Quanto menor for o ângulo de cap- tação (hipercardióide), tanto maior se torna a distância máxima entre o falante e o microfone, tanto menor, no entanto, fica a área captada. Se é preferível usar um microfone de cardióide ou de hipercardióide, depende do ambiente e da aplicação. 3 Aplicações dos microfones 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:53 Uhr Seite 5354 3 Aplicações dos microfones

pescoço de cisne CGN 99 … Veja fig. 9 e 12. Aviso: Veja fig. 10 e 11. Todos os microfones da série Discreet Acoustics Compact são microfones de condensador e por isso necessitam de alimentação elétrica (alimentação fantas- ma). Os microfones foram projetados para serem ligadas a entradas de microfone com alimentação fantasma (9 a 52 V). A conexão com as entradas sem alimentação fan- tasma é descrita no capítulo 4.4.

1. Monte o microfone numa mesa com o pedestal de

montagem opcional PS 3 F-Lock ou fixe-o num tripé de chão ou de mesa com a conexão opcional de tripé SA 60. Para evitar ruídos de estrutura de forma aínda mais eficaz pode montar o microfone no tampo da mesa com o suporte elástico opcional H 500 ou H 600.

2. Ligue o microfone por meio de um cabo blindado a

uma entrada de microfone com alimentação fantasma. Tabela 1: Aplicações dos microfones Microfone

CHM 99 Caracterís- tica direccio- nal cardióide hipercardióide cardióide hipercardióide cardióide Posição dos alto- falantes só detrás do microfone posição lateral ou diagonal atrás do microfone só detrás do microfone posição lateral ou diagonal atrás do microfone só detrás do microfone Distância de captação

Aplicação sonorização sonorização sonorização sonorização sonorização 4 Montagem e ligação 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:53 Uhr Seite 544 Montagem e ligação

3. Se a alimentação da sua mesa de mixagem for comu-

tável, ligue-a. (Leia o manual da sua mesa de mixa- gem). O microfone recebe a corrente diretamente da ali- mentação fantasma.

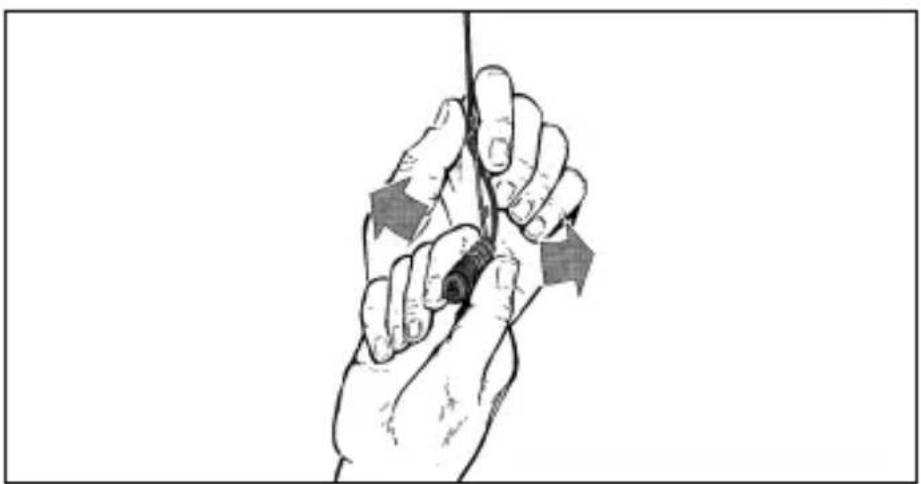

1. Retifique o cabo com a mão

Não torça, nem dobre o cabo.

2. Fixe um gancho apropriado no teto ou estique uma

linha pela sala inteira.

3. Posicione o cabo no gancho ou na linha de forma que

atinja a altura desejada.

4. Fixe o cabo com fita colante. O cabo não pode torcer.

NNããoo ffiixxee oo ccaabboo nnoo ggaanncchhoo,, ffaazzeennddoo uumm nnóó!! O cabo poderia torcer com o tempo e, em conseqüência disso, não pode ser mais posicionado corretamente.

5. Segure o cabo na mão e gire o microfone ligeiramente

até obter a posição desejada.

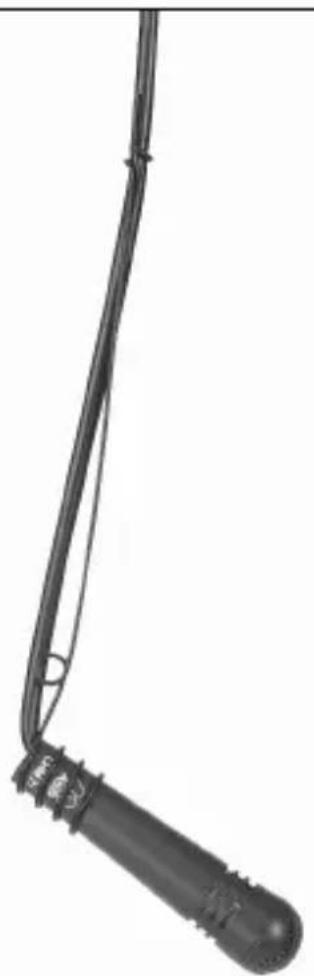

• O cabo do CHM 99 torce quando as temperaturas vacilam, por exemplo através do calor de holofotes.

• O ângulo de torção depende da temperatura do ambiente e também do comprimento do cabo. Quanto mais curto o cabo, menor será a torção.

• Se trabalhar com holofotes, ligue-os antes de direcionar o microfone.

• Depois de ter desligado os holofotes, o microfone irá 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:53 Uhr Seite 554 Montagem e ligação

microfone numa posição estável

aplicação Fig. 2: Sonorização num teatro Fig. 5: Captação de um coro girar. Se ligar os holofotes de novo, o microfone irá girar para a posição inicial ajustado anteriormente. Para colocar o microfone numa posição estável,

1. Enfie uma linha de pesca (linha transparente de nylon)

com o respectivo comprimento pelo ilhó no clipe de mola do CHM 99.

2. Fixe a linha de pesca em duas paredes opostas de tal

entradas sem alimentação fantasma

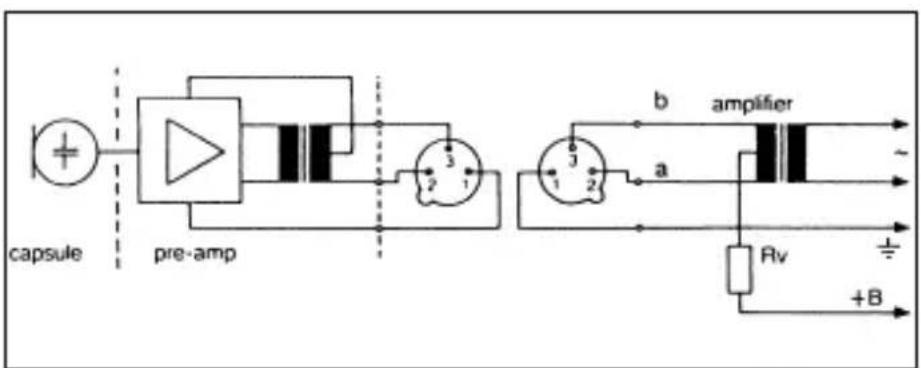

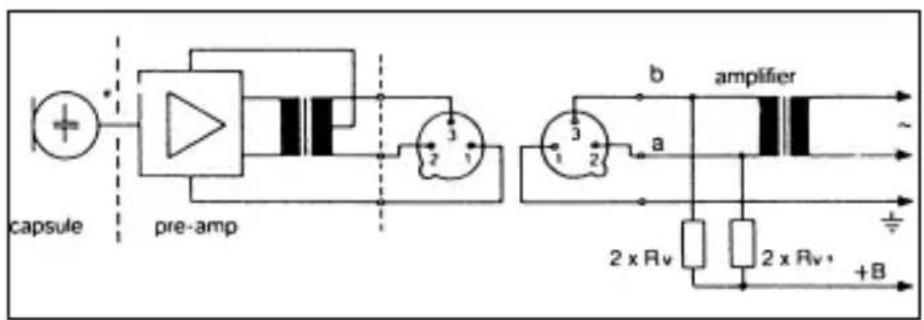

balanceadas Fig. 4: Circuito com transformador de entrada com ligação no meio (isolado da terra) Fig. 5: Circuito com transformador sem ligação no meio (isolado da terra)

1. Ligue o microfone por meio de um cabo blindado a

uma entrada de microfone com alimentação fantas- ma.

2. Se a alimentação fantasma da sua mesa de mixagem

for comutável, ligue-a (leia o manual da sua mesa de mixagem). O microfone recebe a corrente diretamente da ali- mentação fantasma. Se a sua mesa de mixagem não possuir alimentação fan- tasma, ligue um alimentador fantasma entre a entrada de microfone e o adaptador de alimentação fantasma DPA. Recomendamos os alimentadores opcionais da AKG dos tipos B 18. É possível, porém, mandar completar as entradas de microfone por uma alimentação fantasma conforme a IEC 61938 por um técnico qualificado. Tal norma prescreve uma tensão positiva de 12, 24, ou 48 Volt nos condutores áudio em relação à blindagem do cabo. 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:53 Uhr Seite 574 Montagem e ligação

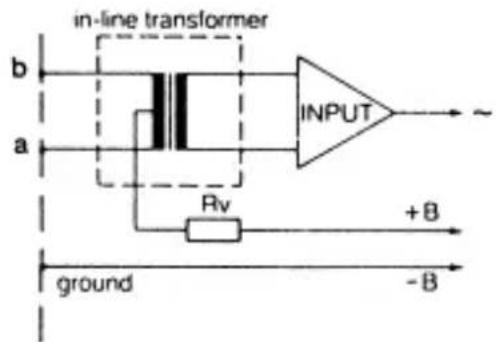

não-balanceadas Fig 6: Etapa de entra- da não balanceada Tabela 2: Valores- padrão para Rv (2x Rv respetivamente) Se as entradas da mesa de mixagem estiverem ligadas à terra ou não possuirem transformador de entrada, terá de introduzir ou condensadores ou transformadores adicio- nais nos condutores áudio, a fim de evitar a perturbação da etapa de entrada por corrente de fuga. Vcc Rv 2 x Rv* 12V ±2V 330 Ω 680 Ω 24V ±2V 680 Ω 1200 Ω 48V ±4V 3300 Ω 6800 Ω

• As resistências 2xRv só podem, por razões de simetria, possuir uma tolerãncia máxima de 0,5 % 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:53 Uhr Seite 584 Montagem e ligação

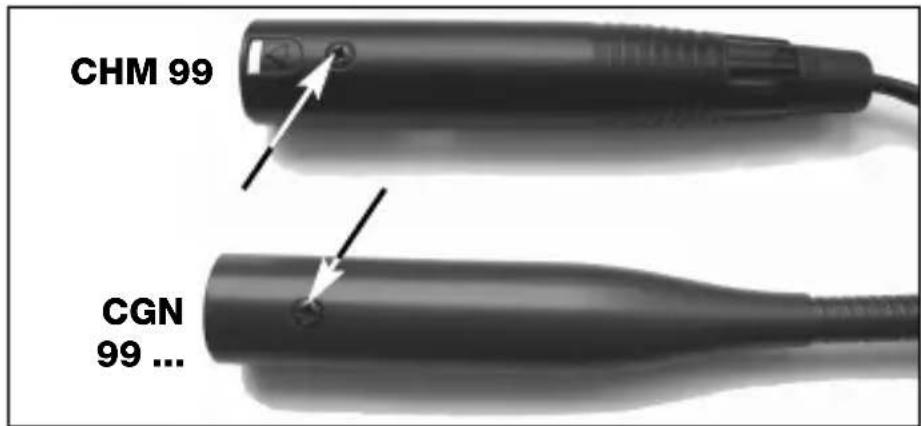

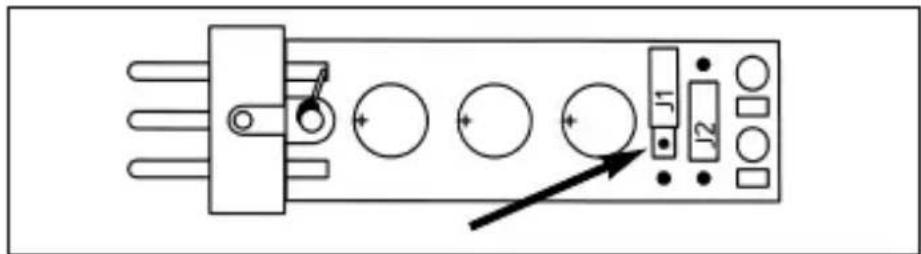

graves Fig. 7: Parafuso de fixação Veja fig. 7. Fig. 8: A placa de circuito do DPA Veja fig. 8. O adaptador de alimentação fantasma DPA está provido de um atenuador de graves a fim de suprimir ruídos per- turbadores de baixa freqüência.

1. Solte o parafuso de fixação no microfone ou no adap-

tador de alimentação fantasma DPA.

• ref. a 1 V/Pa Este produto corresponde às normas citadas na declaração de conformidade, que pode pedir na nossa página da web http://www.akg.com, ou enviando-nos um email para sales@akg.com. Microfone CGN 99 C/S CGN 99 H/S CGN 99 C/L CGN 99 H/L CHM 99 Tipo microfone de condensador com carga permanente Característica direccional cardióide hipercardióide cardióide Resposta de freqüência 70-18.000 Hz 50-19.000 Hz 70-18.000 Hz Sensibilidade 18 mV/Pa 12 mV/Pa 18 mV/Pa -35 dBV* -38 dBV* -35 dBV* Pressão sonora limite (1% de distorsão) 125 dB 125 dB 125 dB Nível equivalente de ruído <21 dB-A <21 dB-A <21 dB-A Relação sinal/ruído (ponderação A.) >73 dB >73 dB >73 dB Impedância elétrica <600 Ω <600 Ω <600 Ω Impedância de carga recomendada >2000 Ω >2000 Ω >2000 Ω Alimentação 9-52 V alimentação fantasma segundo IEC 61938 (adaptador DPA integrado) Consumo de corrente <3 mA <3 mA <3 mA Connetor XLR-3 XLR-3 XLR-3 Superfície negro negro negro Dimensões 13,5 x 380 mm 13,5 x 380 mm (diâm. cápsula x compr.) 13,5 x 580 mm 13,5 x 580 mm 13,5 x 55 mm Peso líquido/bruto 160/480 g 160/480 g 170/500 g 170/500 g 20/480 g Número de pedido 2965H00110 2965H00120 2965H00130 2965H00140 2965H00150 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:53 Uhr Seite 6061 5 Especificações Resposta de freqüência & diagrama polar

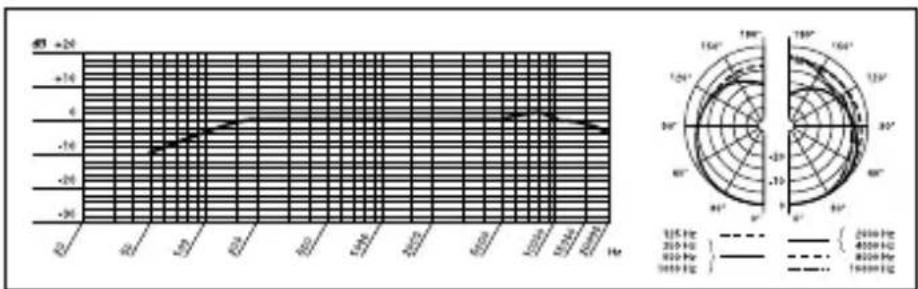

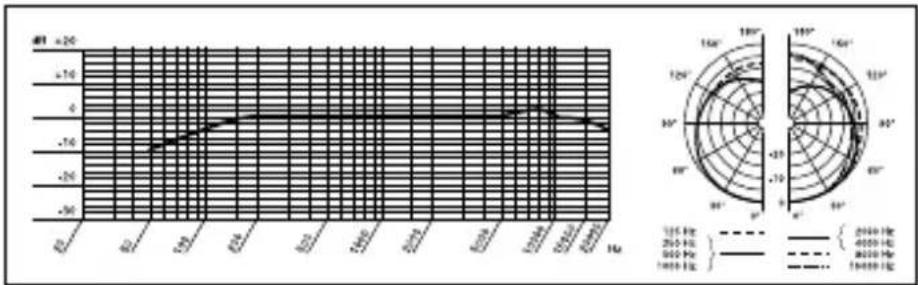

Resposta de freqüência & diagrama polar

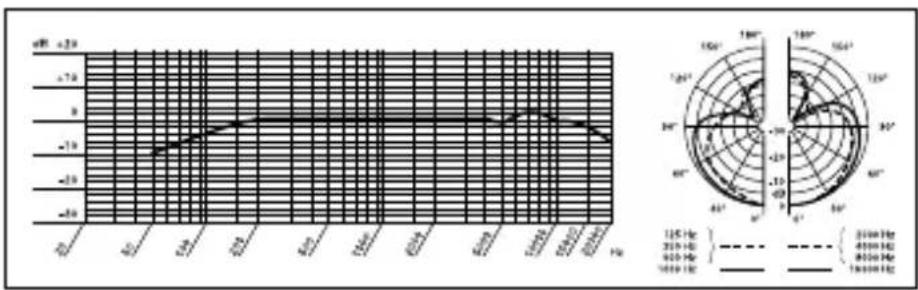

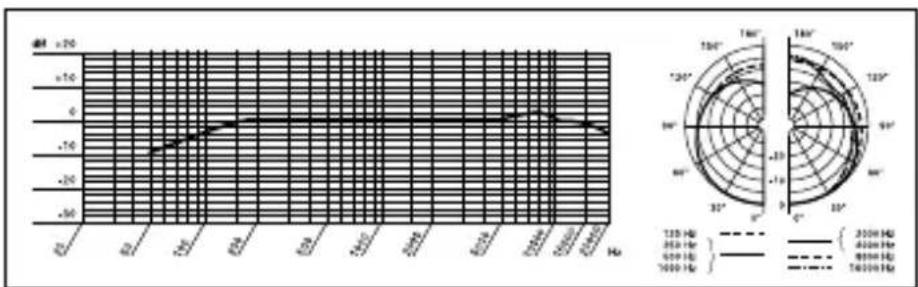

Resposta de freqüência & diagrama polar

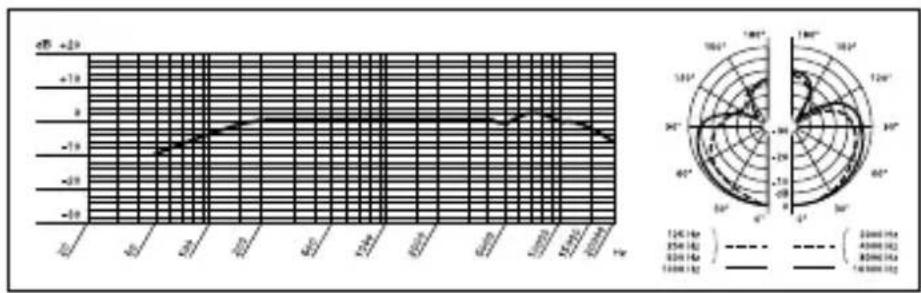

Resposta de freqüência & diagrama polar
