MANUAL DE UTILIZADOR GB 40 FLEXX GUITARBUG AKG

Favor leia este manual antes de usar o equipamento!

Seite

1 Seguranga e meio ambiente 43

1.1 Seguranta 43
1.2 Meio ambiente 43

2 Descrição 43

2.1 Introducao 43
2.2 Coneudo da embalagem 43
2.3 Acesorios optionais 43
2.4 Descrêçao 43
2.5 Elementos de controle 44

3 Acionamento 45

3.1 Colocar/trocar a pilha e testa-la. 45
3.2 Uso com acumulador 46

4 Operacao 47
4.1 Fixar o emissor 47

Pagina

4.2 Ajustar o nivel. 47
4.3 Instrumentos com saida embutida 47
4.4 Estabilizar o emissor 48
4.5 Resolver problemas 48

5 Limpeza 48
6 Especificações 49

1 Segurarca e meio ambiente

1.1 Seguranga

1. Não exponha o disposítio à radiação solar, poeira ou umidade, chuva, vibrações e golpes.

1.2 Meio ambiente

1. Pilhas e acumuladores esgotadosdeferao ser eliminados conforme as respectivas normas estabelecidas por lei. Nao jogue as pilhas no fogo (perigo de explosao) nem no lixo domestico.
2. Quando pretende desfazer-se do aparelho, remova as pilhas ou os acumuladores, separa a carcaça, a eletrônia e os cabos e providência que estes são eliminados conforme as normas estabelecidas por lei.
3. A embalagem é reciclavel. Elimine a embalagem num sistemas de colheita apropriad.

2 Descrição

2.1 Introdução

Agradecemos a sua preferencia por um produit da AKG. Por favor reserve algunos Minutes para ler este manual antes de actioner este equipamento e guarde as instruções cuidadosamente para sempre poder consulha-las em caso de aparecerem quando perguntas. Divirta-se e bom trabalho!

2.2 Conteudo da embalagem

1 emitter GB 40 FLEXX	1 adaptor comprido	1 pilha tamanho AAA
2 tampas de pilha	1 chave de parafuso	2/discos de velcro

• Verifique se a embalagem contém todos os componentes acima indicados. Caso falte algo, favor entre em contaço com a concessionária da AKG.

2.3 Acessórios-optionais

• Os acessórios.optionais encontrará no catalogo/na brochure atual da AKG ou em www.akg.com. A concessionária terá mais informações disponíveis.

2.4 Descrição

0 GB 40 FLEX é um miniemissor da série WMS 40 microtools que foi desenvolvimento especialmente para guitarre elétrica e baixo elétrico, mas que pode ser uso也是非常 para teclados.

O emissor está provido de umplugue jack giratorio de 6,3 mm que lhe permite ligar o emissor diretaente a saida do seu instrumento. Uma mola integra do proxima o emissor do instrumento, fixando o de forma segura no instrumento. O lado de baixo do emissor está provido de uma protecao de plastico mole que não deixa quando vestigos no instrumento.

Os discos de velcro incluíos na embalagem permitem uma fixação mais estável do emissor no instrumento.

0 GB 40 FLEXX referencia na faixa de frequência portadora UHF de 660 MHz a 865 MHz. Proporción tres frequências portadoras comutáveis e estabili-zadas a cristal bajo da banda de frequências escolhida no seu pedigo (largura da banda 3 MHz) e está provido duma antenna flexivel fixa.

Pode substituir a tampa preta por uma das tampas de reposicao fornecidas na embalagem.

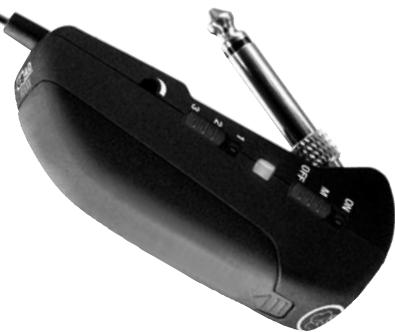

2.5 Elementos de controle (veja fig. 1)

1 ON/MUTE/OFF: esta barra deslizante possui. tres posicaoes:

ON: a alimentação de corrente do emissor está ligada.

M: o sinal de audio proveniente do microfone está muito, a alimentação de correto e a frequência portadora RF, porque, permanecem ligadas. Desta forma o emissor não é perturbado por outros emissores embaro o microfone esta desigado.

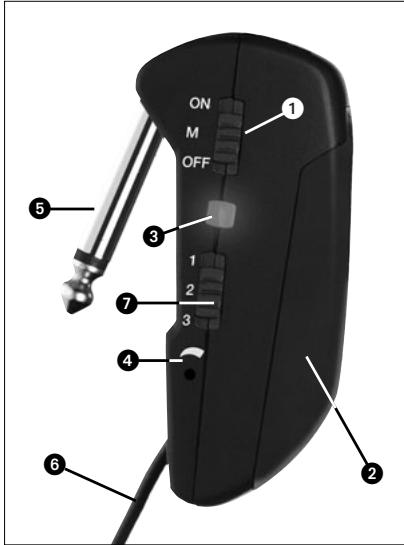

Fig. 1: Controles do GB 40 FLEXX

OFF: a alimentação de corrente do emissor está desigada.

2 Compartimento de pilha para 1 pilha de 1,5 V tamanho AAA (fornecida na embalagem).
3 LED de controle: este LED indica que o emissor está pronto para operacao.

O LED brilha em cor verde: a pilha está em ordem.

O LED brilha em cor vermelha: a partir domomento em que o LED muda para a cor vermelha, a capacidade da pilha chega apenaspara 1 hora no maximo. Recomendamos substituir a pilha o mais depressa possivel por uma pilha nova.

4 Ajuste do nível de entrada: ajusta a sensibilitadade da entrada de audio.

5 Plugue jack de 6,3 mm para a conexão direta a uma saída jack.

6 Antena flexivel

7 Selector de frequência: com esta chave des- lizante pode ajustar o emissor a uma das tres frequências portadoras differsente dentro da banda de frequências portadoras do emissor.

8 Etiqueta de frequência portadora: no lado de trás do emissor encontrar-se uma etiqueta adesiva, indicando a banda de frequências portadoras e o respectivoatório de cores assim como asTRS frequências portadoras do emissor.

3 Acionamento

3.1 Colocar/trocar a pilha e testa-la (veja fig. 2)

1. Empurre o gancho de engate na tampa do compartmento de pilha (1) para baixo.
2. Retire a tampa do compartmento de pilha (1) do emissor vindo do lado de baixo.

Important!

O cubinho de borracha esponjosa no interior da tampa do compartmento de pilha (1) fixa a pilha na sua posicao. Não retire o cubinho de borracha esponjosa porque sentido a pilha não está fixada corretramente no compartmento.

1. Se houver una pilha gasta ou defeituosa no compartmento de pilha, retire-a.
2. Coloque a pilha nova ou a pilha fornecida na embalagem (2) no compartmento como é muito trado na fig. 2.

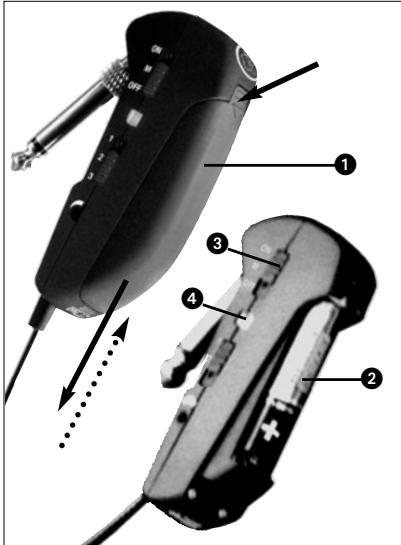

Fig. 2: Colocar a pilha

1. Posicione o comutador ON/MUTE/OFF (3) em ON.

Quando a pilha está em ordem, o LED de controle (4) acende-se brevamente em cor vermelha a depos brilhar é em cor verde

Quando o LED de controle (4) começa a brillar em cor vermelha, a pilha está esgotada bajo de ca. 60关键时刻 Troque-a depressa para uma pilha nova.

Se o LED de controle (4) não se acender, a pilha está esgotada. Colque una pilha nova.

1. Empurre a tampa do compartmento de pilha (1) no emissor contra o sentido da seta, ate a tampa do compartmento (1) engatar.

Note: Se usar um acumulador, o LED mudará para vermelho 15 horas antes de o acumulador ficar esgotado!

4.1 Fixar o emissor (veja fig. 3)

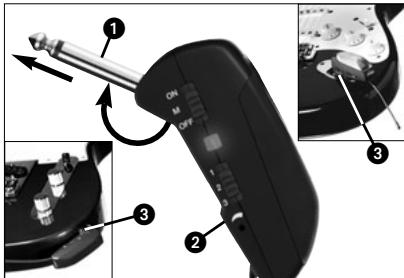

Fig. 3: Fixar o emissor no instrumento

1. Gire o plugged jack (1) para fora do emissor (2) até o punto final.
2. Enfie o plugged jack (1) até atingir o punto final na saida jack (3) do seu instrumento. A mola integrada no emissor fixa de forma

segura o emissor no instrumento. O lado de baixo do emissor com a proteção de plástico mole não deixa quando vestiges no instrumento.

Important! Para evaporar prejuizos ao emitter, NUNCA apoie o instrumento no mesmo emitter.

4.2 Ajustar o[nével (veja fig. 1 e o manual de instruções do receptor SR 40 FLEXX)

1. Coloque a chave de seleção de frequências (1) no emitter e a chave de seleção de frequências (2) no receptor SR 40 FLEXX na mesma posão (1 - 1, 2 - 2 ou 3 - 3).
2. Gire o ajuste do nivel (4) no emissor com a chave de prarfusozsche fornecida na embalagem até o meio entre os pontos finalis direito e esquerdo.

3. Ligue o emissor positional o comutador ON/MUTE/OFF (1) em ON.

4. Ajuste o regulator SQUELCH no receptor ao valor minimo e ligue o receptor e a instalacao de audio.

5. Abra o volume do seu instrumento ao maximo e toque algunos compassos.
6. Se o som do seu instrumento estiver distorcido, vire o ajuste do nível de entrada (4) no sentido anti-horário até a distorcão desaparecer. Se o som do seu instrumento estiver demasia-damente boa, gire o ajuste do nível de entrada (4) no sentido horário. Logo que aparecemrem distorcões no som do seu instrumento, gire o ajuste do nível de entrada (4) para vez até as distorcões desaparecerem.

4.3 Instrumentos com saía embutida

Se o seu instrumento possuir uma saida embutida oplugue jack no emissor talvez não consiga estabelecer o dato elétrico.

Neste caso instale oplugue adaptor forncido na embalagem:

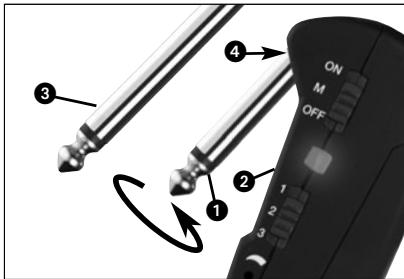

Fig. 4: Fixar o plugue adaptor.

1. Desenrosque o plugue jack (1) do emissor (2).
2. Rosque o plugged adaptor (3) no plugue roscado (4) do emissor (1).

4.4 Estabilizar o emitter (veja fig. 5)

Utilize os discos de velcro fornecidas na embalagem para fixar o emissor de forma mais estavel no emissor:

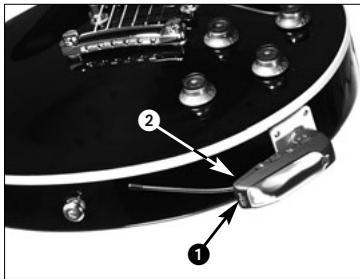

Fig. 5: Estabilizar o emissor no instrumento.

1. Retire a folha de proteção do lado de trás de um dos discos e cole-o no lado deTRS do emissor.
2. Cole o altri disco de velcro no instrumento.

• Limpe a carcaça do emissor com um pano umbecido com água.

Frequência portadora	660 - 865 MHz
Modulation	FM
Estabilitadede frequência (-10°C a +50°C): ±15 kHz
Potência de saía RF	tip. 5 mW
Compressor/Expansor	integrado
Largura de banda录音	40 - 20.000 Hz
Impedência de entrada de录音	1 Mohm
Nível de entrada de录音 Tmax.	1100 mY/1 kHz
Distortion não-linear em 1 kHz	typ. 0,8%
Relação sinal/ruído	tip. 103 dB(A)
Alimentação de corrente	pilha de 1 x 1,5 V tamanho AAA
Consumo de corrente	tip. 75 mA
Funcionamento	>11 h (pilha), >6 h (acumulador)
Dimensões (LxPxA)	76 x 20 x 28 mm
Peso neto	28 g

Este produto corresponde às normas citadas na declariação de conformidade, que podePEDir na.nossa pagina da web http://www.akg.com,ouenviandonos um email para [e-mail].
