BEDIENUNGSANLEITUNG GB 40 FLEXX GUITARBUG AKG

BEDIENUNGSSANLEITUNG S.2

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS p. 10

1 Sicherheit und Umwelt 3

1.1 Sicherheit 3
1.2 Umwelt 3

2 Beschreibung 3

2.1 Einleitung 3
2.2 Lieferumfang 3
2.3 Optionales Zubehör 3
2.4 Beschreibung 3
2.5 Bedienelemente 4

3 Inbetriebnahme 5

3.1 Batterie einlagen/tauschen und testen 5
3.2 Betrieb mit Akku 6

4 Anwendung 7

4.1 Senderbefestigen 7

Seite

4.2 Pegel einstellen 7
4.3 Instrumente mit versenkter Ausgangsbuchse 7
4.4 Sender stabilisieren 8
4.5 Fehlerbehebung 8

5 Reinigung 8

6 Technische Daten 9

1 Sicherheit und Umwelt

1.1 Sicherheit

1. Setzen Sie das Gerät nicht direkter Sonnen-einstrahlung, stärker Staub- und Feuchtgeltseinwirkung, Regen, Vibrationen oder Schlägen aus.

1.2 Umwelt

1. Entsorgen Sie verbrauchte Batterien und Akkus immer gemäß den jeweils geltenden Entsorgungsvorschriften. Werfen Sie Batterien oder Akkus weder ins Feuer (Explosionsgefahr) noch in den Restmüll.
2. Wenn Sie das Gerät verschroten, entfernen Sie die Batterien bzw. Akkus, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.
3. Die Verpackung ist recyclierbar. Entsorgen Sie die Verpackung in einem davon vorgesehenen Sammelsystem.

2 Beschreibung

2.1 Einleitung

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben.itte lessen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerat benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen konnen. Wir wünschen Ihnen viel SpaB und Erfolg!

2.2 Lieferumfang

1 Sender GB 40 FLEXX	1 Adapter- stecker, lang	1 Batterie Größe AAA
2 Batterie- deckel	1 Schrauben- zieher	1 Klett- verschluss

• Kontrollieren Sierette,ob die Verpackung alle.
  oben angeführten Teile enthalt.Falls etwas fehl,
  wenden Sie sichitte an ihren AKG-Handler.

2.3 Optionales Zubehör

• Optionales Zubehör finden Sie im aktuellen AKG-Katalog/Folder oder auf www.akg.com. Ihr Handler berät SieGREne.

2.4 Beschreibung

Der GB 40 FLEXX ist ein Miniatursender der Serie WMS 40 microtools, der speziell für E-Gitarren und E-Basse entwickelt wurde, aber auch für Keyboards geeignet ist.

Der Sender ist mit einem fix verbundenen, schwenkbaren 6,3 mm-Klinkenstecker ausgestattet, mit dem Sie den Sender direkt an die Ausgangsbuchse Ihres Instruments anstecken konnen. Eine eingebaute Federzieht den Sender zum Instrument und fixiertihn dadurch sicher am Instrument. Die Unterseite des Senders ist mit einer Auflage aus welichem Kunststoff ausgestattet, der am Instrument keine Spuren hinterlaßst.

Das mitgelieferte Klettband erhögtlich Ihnen, den Sender zusätzlich zu stabilisieren.

Der GB 40 FLEXX arbeitet auf drei schaltbaren, quarstabilisierten Trägerfrequenzen innerhalb des bei der Bestellung gewährten Trägerfrequenzbandes (Bandbreite 3 MHz) im UHF-Trägerfrequenzbereich von 660 bis 865 MHz und ist mit einer fix montierten flexiblen Antenne ausgestattet. Sie können den Batteriefachdeckel gegen einen der beiden mitgelieferten Ersatzdeckel austauschen.

2.5 Bedienelemente (siehe Abb.1)

1 ON/MUTE/OFF: Dieser Schiebeschalter hat drei Stellungen:

ON: Die Spanningsversorgung für den Sender ist eingeschaltet.

M: Das vom InstrumentCOMMende Audio-signalist stummgeschaltet, Spannungsvorsorgung und HF-Tragerfrequenzbleibenchodochingeschaltet. Dadurch wird der Empfängertrotz abgeschallemtem Mikrofon nicht durchandere Sender gestört.

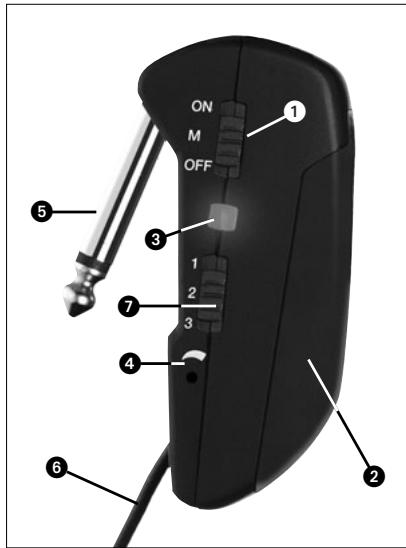

Abb. 1: Bedienelemente GB 40 FLEXX

OFF: Die Spanningsversorgung für den Sender ist ausgeschaltet.

2 Batteriefach für 1 Stk. 1,5 V-Batterie Groß AAA (mitgeliefert).
3 Kontroll-LED: These LED zeit die Betriebsbereitschaft des Senders an.

LED leuchtet grün: Batterie in Ordnung.

LED leuchtet rot: Ab dem Zeitpunkt, wo die LED auf rot wechselt, reicht die Batteriekapazität noch für maximal 1 Betriebsstunde. Wir empfehlen, die Batterie sobald wie möglich gegen eine neue auszutauschen.

6 Flexible Antenna

4 Eingangspegelregler: Stellt die Empfindlichkeit des Audioeingangs ein.
5 Klinkenstecker: 6,3 mm-Mono-Klinkenstecker zum direkten Anschluss des Senders an einen Klinkenausgang.
7 Frequenzwahlschalter: Mit thisem Schiebeshalter konnen Sie den Sender auf eine von drei verschieden Trägerfrequenzen innerhalb des Trägerfrequenzbandes des Senders einstellen.

8 Trägerfrequenzetikette: An der Rückseite des Senders ist eine Haftetikette mit der Bezeichnung des Trägerfrequenzbandes, dem entsprechenden Farcode und den drei Trägerfrequenzen angebracht. Eine Farcode-Tabelle finden Sie im Beiblatt ("Manual Supplement") zur Bedienungsanleitung.

3 Inbetriebnahme

3.1 Batterie einlagen/austauschen und testen (siehe Abb. 2)

1. Drücken Sie den Schnapphaken am Batteriefachdeckel (1) nach unten.
2. Ziehen Sie den Batteriefachdeckel (1) nach unten vom Sender ab.

Wichtig!

Der Schaumstoffpolster an der Innenseite des Batteriefachdeckels (1) fixiert die Batterie in ihrer Position. Entfernen Sie den Schaumstoffpolster nicht, da die Batterie ansonsten nicht richtig im Batteriefach fixiert ist und Klappergeräuche verursachen kann.

1. Wenn sich eine leere oder defekte Batterie im Batteriefach befindet,nehmen Sie diese heraus.

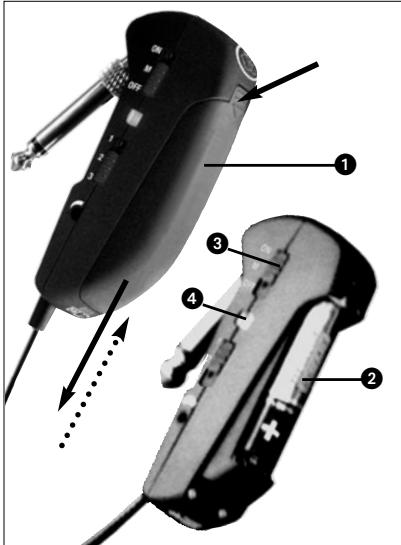

Abb. 2: Batterie einlagen

1. Legen Sie die mitgelieferte bzw. neue Batterie (2) wie in Abb. 2 gezeigt in das Bateriefach ein.
2. Stellen Sie den ON/MUTE/OFF-Schalter (3) auf ON.

Wenn die Batterie in gutem Zustand ist, blitzt die Kontroll-LED (4) kurz rot auf und beginnt danach grün zu leuchten.

Wenn die Kontroll-LED (4) rot zu leuchten beginnnt, ist die Batterie in ca. 60 Minuten erschöft. Tauschen Sie die Batterie möglichst bald gegen eine frische aus.

Wenn die Kontroll-LED (4) nicht aufblitzt, ist die Batterie erschöpft. Legen Sie eine neue Batterie ein.

1. Schieberen Sie den Batteriefachdeckel (1) gegen die Pfeilrichtung auf den Sender, bis der Batteriefachdeckel (1) einrastet.

3.2 Betrieb mit Akku

Sie konnen den Sender anstelle einer normalen Batterie auch mit einem 1,2 V-Akku betreiben. Wir empfehlen NiMH-Akkus des Typs SANYO HR-4U

(650 mAh) oder Panasonic Rechargeable PRO+ (550 mAh).

Hinweis: Wenn Sie einen Akku verwenden, wechselt die LED 15 - 20 Minuten, bevor der Akku erschöpf ist, auf rot!

4.1 Senderbefestigen (sieheAbb.3)

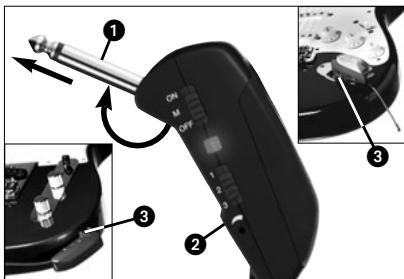

Abb. 1: Sender am Instrument befestigen

1. Schwenken Sie den Klinkenstecker (1) bis zum Anschlag vom Sender (2) weg.
2. Stecken Sie den Klinkenstecker (1) bis zum Anschlag in die Klinken-Ausgangsbuchse (3) Ihres Instruments hinein. Die im Sender eingebaute Feder fixiert den

Sender sicher am Instrument. Die Auflage aus weichen Kunststoff an der Unterseite des Senders hinterlässt keine Spuren an der Oberfläche des Instruments.

Wichtig! Um Beschädigungen des Senders zu vermeiden, legen oder stellen Sie das Instrument niemals auf den Sender.

4.2 Pegel einstellen (siehe Abb. 1 und Bedienungsanleitung des Empfängers SR 40 FLEXX)

1. Stellen Sie den Frequenzwahlschalter (7) am Sender und den Frequenzwahlschalter am Empfänger SR 40 FLEXX auf dieselbe Position (1 - 1, 2 - 2 oder 3 - 3).
2. Drehen Sie den Eingangspegelregler (4) am Sender mit dem mitgelieferten Schraubenzieher bis zur Mitte zwischen linkem und rechten Anschlag auf.

3. Schalten Sie den Sender ein, indem Sie den ON/MUTE/OFF-Schalter (1) auf ON stellen.

4. Stellen Sie den SQUELCH-Regler am Empfänger auf Minimum und schalten Sie den Empfänger und die Audioanlage ein.

5. Drehen Sie den Volume-Regler Ihres Instruments voll auf und玩游戏 Sie eine Takte.
6. Soltte Ihr Instrument verzertt klingen, drehen Sie den Eingangsgespelregler (4) am Sender so welt gegen den Uhrzeigersinn zurück, bis Sie keine Verzerrung mehr horen.

Soltte Ihr Instrument zu leise klingen, drehen Sie den Eingangspegelregler (4) im Uhrzeigersinn auf. Sobald Ihr Instrument zu verzerren beginnen, drehen Sie den Eingangspegelregler (4) wieder zurück, bis die Verzerrung verschwindet.

4.3 Instrumente mit versenkter Ausgangsbuchse (siehe Abb. 4 auf Seite 8)

Wenn Ihr Instrument eine versenkte Ausgangsbuchse besitzt, ist der Klinkenstecker am Sender möglicherweise zu kurz, um den elektrischen Kontakt zum Sender herzustellen.

Montieren Sie in thisem Fall den mitgelieferten langeren Adapterstecker:

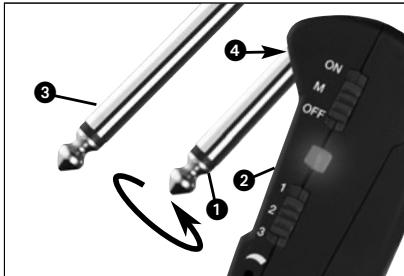

Abb. 4: Adapterstecker anbringen.

1. Schrauben Sie den Klinkenstecker (1) vom Sender (2) ab.
2. Schrauben Sie den Adapterstecker (3) auf den Gewindestecker (4) am Sender (2) auf.

4.4 Sender stabilisieren (s. Abb. 5)

• Verwenden Sie zum Sabilisieren des Senders den mitgelieferten Klettverschluss:

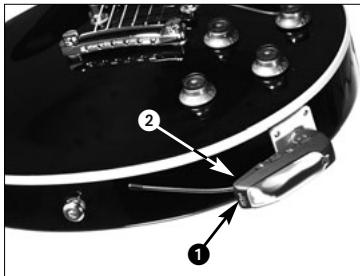

Abb. 5: Sender stabilisieren

1. Ziehen Sie die Schutzfolie von der Rückseite des einen Teils ab und kleben Sieihn auf die Rückseite des Senders.
2. Ziehen Sie die Schutzfolie von der Rückseite des zweiten Teils ab und kleben Sieihn auf das Instrument.

4.5 Fehlerbehebung

Hinweise zur Fehlerbehebung finden Sie in der Bedienungsanleitung des Empfängers SR 40 FLEXX.

5 Reinigung

• Reinigen Sie das Gehäuse des Senders mit einem mit Wasser befeuchteten Tuch.

Trägerfrequenz	660 - 865 MHz
Modulation	FM
Frequenzstabilität (-10°C bis +50°C): ±15 kHz
HF-Ausgangsleistung	typ. 5 mW
Kompander	integrier
Audioübertragungsbandbreite	40 - 20.000 Hz
Audio-Eingangsimpedanz	1 MOhm
Max. Audio-Eingangspegel	1100 mV/1 kHz
Klirrfactor bei 1 kHz	typ. 0,8%
Signal/Rauschabstand	typ. 103 dB(A)
Spanningsversorgung	1 x 1,5 V-Batterie Grüße AAA
Stromaufnahme	typ. 75 mA
Betriebszeit	>11 h (Batterie), >6 h (Akku)
Abmessungen (BxTxH)	76 x 20 x 28 mm
Nettogewicht (ohne Batterie)	28 g

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.
