1.1 Sicherheit

1 Sicherheit und Umwelt

1. Schütten Sie keine Flüssigkeiten auf das Gerät und halten Sie keine sonstigen Gegenstände durch die Lüftungsschitze in das Gerät fallen.
2. Das Gerätarf nur in trockenen Räumen eingesetzt werden.
3. Das Gerät darf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausgetauscht werden können.
4. Prüfen Sie vor Inbetriebnahme des Gerätes, ob die auf dem mitgelieferten Netzgerät angegebene Betriebsspannung der Netzspannung am Einsatzort entspricht.
5. Betreiben Sie das Gerät ausschließlich mit dem mitgelieferten Netzgerät mit einer Ausgangsspannung von 12 V DC. Andere Stromarten und Spannungen können das Gerät ernsthaft beschädigten!
6. Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester Gegenstand oder Flüssigkeit in das Geräteinnere gelangen sollte. Ziehen Sie in thisem Fall sofort das Netzkabel des Netzgeräts aus der Steckdose und halten Sie das Gerät von unserem Kundendienst überprüfen.
7. Ziehen Sie das Netzkabel des Netzgeräts bei längerer Nichtverwendung aus der Steckdose.itte beachten Sie, dass bei angestecktem Netzgerät das Gerät nicht vollständig vom Netz getrennt wird, wenn Sie es ausschalten.
8. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie z. B. Radiatoren, Heizungsrohren, Verständern, usw. auf und setzen Sie es nicht direkter Sonneneinstruhlung, starker Staub- und Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.
9. Verlegen Sie zur Vermeidung von Störungen bzw. Einsteuungen sãmtliche Leitungen, speziell die der Mikrofoneingänge, getrennt von Starkstromleitungen und Netzleitungen. Bei Verlegung in Schächten oder Kabelkanänen achen Sie darauf, die Übertragungsleitungen in einem separaten Kanal unterzubringen.
10. Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nassen Tuch. Ziehen Sie unbedingt das Netzkabel des Netzgeräts vor her aus der Steckdose! Verwenden Sie keinesfalls scharfe oder scheuemde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffeile beschädigten können.
11. Verwenden Sie das Gerät nur für die in dieser Bedienungsanleitung beschrieben Anwendungen. Für Schäden infolge unsachgemäß Handhabung oder missbrauchlicher Verwendung kann AKG keine Haftung übernehmen.

1 Sicherheit und Umwelt

1.2 Umwelt

1. Das Netzgerät nimmt auch bei ausgeschalteten Gerät einen geringen Strom auf. Um Energie zu sparen, ziehen Sie davon das Netzkabel des Netzgerats von der Netzsteckdose ab, wenn Sie das Gerät längerere Zeit nicht benutzt.
2. Wenn Sie das Gerät verschroten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den darauf geltenden Entsorgungsvorschriften.
3. Die Verpackung ist recyclierbar. Entsorgen Sie die Verpackung in einem davon vorgesehenen Sammelsystem.

2.1 Einleitung

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben.itte lessen Sie die Bedienungsanleitung auf- merksam durch, bevor Sie das Gerat benützen, und bewahren Sie die Bedienungsanleitung sorgfaltig auf, damit Sie jederzeit nachschlagen konnen. Wir wünschen Ihnen viel SpaB und Erfolg!

2.2 Lieferumfang

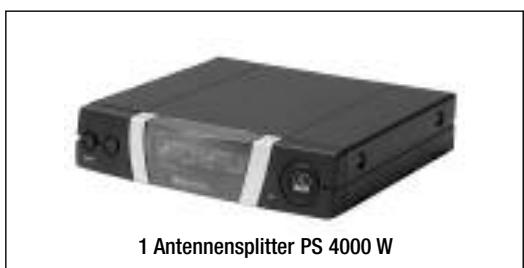

1 19"-Montageset

Kontrollieren Sieitte,ob die Verpackung alleaben angeführten Teile enthalt.Falls etwas feht, wenden Sie sichitte an ihren AKG- Handler.

- Netzgerät für 12 V DC

Aktive Richtantenne SRA 2 B/W

Aktive omnidirektionale Antenne RA 4000 B/W

Antennenversteller AB 4000

Antennenkabel MK PS

- Zentrale Stromversorgung PSU 4000

Fernspeiserat ASU 4000

Der Antennensplitter PS 4000 W ist ein Antennenverteiler zum Aufbau eines UHF-Mehrkanalsystems mit bis zu vier Empfängern je Antennensplitter (die tatsächliche Anzahl gleichzeitig betriebbarer Kanäle hängt vom Frequenzplan des Einsatzlandes ab). Der PS 4000 W besitzt zwei Antennen-Eingangsbuchsen, an die Sie die aktiven Empfangsantennen SRA 2 B/W oder RA 4000 B/W mit eingebautem Booster (Antennenversteller) anschließen können. Die Antenneneingänge stellen eine Versorgungsspannung von 12 V DC für maximal drei aktive Antennenkomponenten, z.B. eine aktive Antenne und zwei Antennenversteller AB 4000, bereit. An der Rückseite stehen weiter两人 2 × 4 Antennen-Ausgangsbuchsen für bis zu 4 Diversity-Empfänger sowie zwei zusätzliche Antennen-Ausgangsbuchsen zum Weiterleiten des Antennensignals an mehrere zusätzliche Antennensplitter PS 4000 W zur Verfügung. Der PS 4000 W besitzt ein 1 HE hohes, robustes Metallgehause in halber 19"-Breite, so dass Sie zwei Antennensplitterbebene montieren können. Die Stromversorgung des PS 4000 W erfolgt über ein optionales Netzgerät. Für Anlagen mit mehr als 4 Kanälen empfehlen wir die optionale zentrale Stromversorgung PSU 4000 für je drei Antennensplitter. Sowohl die Antennenversteller als auch der Antennensplitter sind Breitbartgeräte für den gesamten UHF-Frequenzbereich.

2.3 Optionales Zubehör
2.4 Beschreibung
2.4.1 Frontplatte

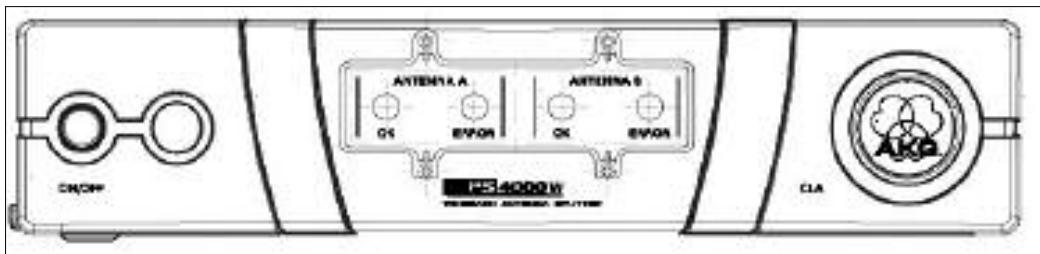

Fig. 1: Frontplatte des PS 4000 W

An der Frontplatte des Antennensplitters befinden sich folgende Bedienelemente und Anzeigen:

ON/OFF: Ein/Aus-Taste. Zum Einsatz den Geräts drücken Sie die Taste. Zum Ausschalten drücken Sie die Taste erneut.

Anmerkung:

Siehe Tabelle 1 auf Seite 8.

2.4.2 Rückseite

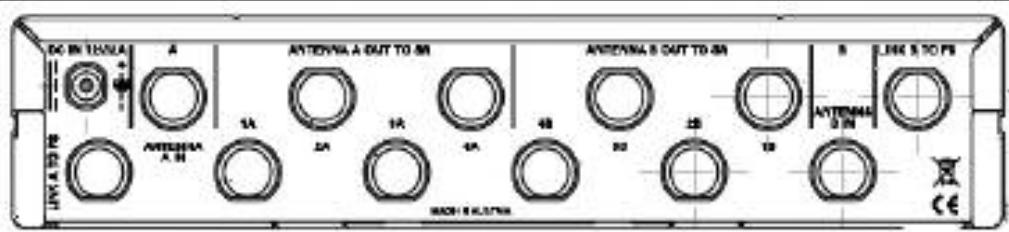

Fig. 2: Rückseite des PS 4000 W

ANTENNA A, ANTENNA B: Die blaue OK-LED leuchtet, wenn an der Antennen-Eingangsbuchse ANTENNA A IN/ANTENNA B IN die korrekte Vesorgungsspannung für aktive Komponenten bereitsthat. Wenn die Versorgungsspannung an einem Antenneneingang kurzgeschlossen wird oder ausfält (unter 2 V absinkt), erlischt die jeweilige OK-LED und leuchtet die rote ERROR-LED auf.

Die beiden OK-LEDs zeigen NICT den Betriebszustand des jeweiligen Antennenverträkers an und erlösen nach, wenn Sie ein Antennenkabel abziehen.

CLA: Unter der Abdeckung mit dem AKG-Logo befindet sich ein dreistufiger DIP-Schalter zur Anpassung der Antenneneingänge (ANTENNA A IN, ANTENNA B IN) an verschiedene Antennen-Kabellängen.

An der Rückseite des PS 4000 W stehen folgende Ein- und Ausgänge zur Verfügung:

DC IN 12 V/2 A: Eingangbuchse für ein 12 V DC-Netzgerät (optional) oder die optionale zentrale Stromversorgung PSU 4000.

ANTENNA A IN, ANTENNA B IN: BNC-Eingangsbuchsen für die abgesetzten Empfangsantennen SRA 2 B/W oder RA 4000 B/W. Für Diversity-Empfänger benötigten Sie zwei Empfangsantennen (nicht mitgeliefert). Die Antennen-Eingangsbuchsen stellen eine Versorgungsspannung von 12 V DC für aktive Antennen bereit.

ANTENNA A OUT TO SR: An den vier BNC-Ausgangsbuchsen 1A bis 4A steht das Antennensignal fur den Empfangsteil A von bis zu vier Diversity-Empfängern zur Verflugung. Alle unbenutzten Ausgänge werden automatisch elektrisch abgeschlossen.

ANTENNA B OUT TO SR: An den vier BNC-Ausgangsbuchsen 1B bis 4B steht das Antennensignal fur den Empfangsteil B von bis zu vier Diversity-Empfängern zur Verflugung. Alle unbenutzten Ausgänge werden automatisch elektrisch abgeschlssen. Neben dem Antennensignal liefern die Ausgangsbuchsen 1A bis 4A sowie 1B bis 4B eine Versorgungsspannung von 12 V DC für die angeschlossenen Empfänger.

Wichtig!

• Der Strom an den Ausgangsbuchsen 1A bis 4B reicht nur dann zur Versorgung der angeschlossenen Empfänger aus, wenn Sie den Antennensplitter an die optionale zentrale Stromversorgung PSU 4000 angeschlossen haben.
• Wenn Sie den Antennensplitter PS 4000 W mit einem eigenen (optionalen) Netzgerät betreiben, müssen Sie auch jeder Empfänger mit einem separaten (optionalen) Netzgerät betreiben. Wenn Sie die Empfänger ohne Netzgerät an den Antennensplitter anschließen, kann das Netzgerät des Antennensplitters durch Überlastung beschädigt werden.

Siehe auch Verkabelungsdiagramme Fig. 10 bis 13.

2.5 Zentrale Stromversorgung PSU 4000 (optional)

2.6 Empfangsantennen (optional)

2.6.1 SRA 2 B/W

2.6.2 RA 4000 B/W

LINK A TO PS, LINK B TO PS: An diesen BNC- Ausgangsbuchen steht das HF-Signal der beiden Antennen A und B zur Verfugung. Sie konnen die LINK-Buchsen mit den Antenneneingangsbuchsen eines weiteren Antennensplitters PS 4000 W verbinden und auf diese Weise mehrere Antennensplitter kaskadierten. Beachten Sieitte, dass Sie fur je drei Antennensplitter PS 4000 W eine optionale zentrale Stromversorgung PSU 4000 benoigen.

Die zentrale Stromversorgung PSU 4000 liefert eine Sekundärspannung von 12 V DC, 2 A für drei Antennensplitter PS 4000 W und die daran angeschlossenen Empfänger (max. 12). Nähres entnehmer Sieitte der Bedienungsanleitung der PSU 4000.

Fur das Antennensystem PS 4000 W sthen passive und aktive Richtantennen sowie passive und aktive omnidirektionale Antennen zur Verfugung. Alle Antennen sind Breitbandantennen fur den gesamten UHF-Frequenzbereich. Die aktiven Antennen werden vom Antennensplitter PS 4000 W uber die Antennenkabel mit Strom versorgt. Bei komplexen Anlagen mit langen Antennenkabeln empfehlen wir, die aktiven Antennen mit einerzentralen Stromversorgung PSU 4000 uber je ein Fernspeisegerat ASU 4000 zu betreiben.

Die SRA 2 B/W ist eine aktive Richtantenne mit robustem, Wasserfestem Gehäuse für den Einsatz in Gebäuden oder im Freien und eignet sich speziell zur Aufstellung in früherer Entfernung zum Aktionsbereich. Ein integrierter Hochleistungs-Antennenverträger ermitteligt es, die Antenne bis zu 100m vom Empfänger entendet aufzustellen. Mit RG213-Antennenkabeln und 2 Antennenverträkern AB 4000 in Serie konnen Sie die SRA 2 B/W)sogar bis zu 200m vom Empfänger entftern positionieren. Die Antenne ist mit einer BNC-Ausgangsbuchse, einer Funktionkontroll-LED und einem integrierten Stativanschluss ausgestattet.

Die RA 4000 B/W ist eine aktive omnidirektionale Antenne mit robustem, Wasserfestem Gehäuse für den Einsatz in Gebäuden oder im Freien und eignet sich speziell zur Aufstellung in der unmittelbaren Höhe des Aktionsbereichs. Ein integrierter Hochleistungs-Antennenversteller ermöglich es, die Antenne bis zu 100 m vom Empfänger entfernt aufzustellen. Mit RG213-Antennenkabeln und 2 Antennenverträkern AB 4000 in Serie können Sie die RA 4000 B/W)sogar bis zu 200 m vom Empfänger entfernt positionieren. Die Antenne ist mit einer BNC-Ausgangsbuchse, einer Funktionkontroll-LED und einem integrierten Stativanschluss ausgestattet.

3 Inbetriebnahme

1. Schrauben Sie die vier Gummifüsse (1) von der Unterseite des Antennensplitters ab.
2. Schrauben Sie die beiden Befestigungsschrauben (2) von jeder der beiden Seitenwände ab.
3. Befestigen Sie mit den Schrauben (2) den kurzen Montagewinkel (3) an der einen Seitenwand und den langen Montagewinkel (4) aus dem mitgelieferten Montageset an der anderen Seitenwand.

4. Befestigen Sie den Antennensplitter im Rack.

5. Schrauben Sie die vier Gummifüsse (1) von der Unterseite beider Antennensplitter ab und nehmen Sie die Schrauben (5) aus den Gummifüben (1) hersa.

6. Schrauben Sie die beiden Befestigungsschrauben (2) von der rechten Seitenwand des einen Antennensplitters und von der linken Seitenwand des anderen Antennensplitters ab.
7. Ziehen Sie die Plastikabdeckungen (3) von jenen Seitenwänden ab, von denen Sie die Befestigungsschrauben (2) nicht abgeschraubt haben.
8. Schieben Sie einen Verbindungsteil (4) durch je einen freien Schlitz in der Seitenwand des ersten Antennensplitters, so dass das Befestigungssloch im Verbindungsteil mit dem Gewindeloch in der Unterseite des Antennensplitters fluchtet.
9. Fixieren Sie die beiden Verbindungsteile (4) mit zwei der Schrauben (5) (aus den Gummifüben) am ersten Antennensplitter.
10. Verbinden Sie die beiden Antennensplitter, indem Sie die Verbindungsteile (4) am ersten Antennensplitter durch die freien Schlitze in der Seitenwand des zweiten Antennensplitters schieben, bis das Befestigungslsch in beiden Verbindungsteilen (4) mit dem entsprechenden Gewindeloch in der Unterseite des zweiten Antennensplitters fluchtet.
11. Fixieren Sie die Verbindungsteile (4) mit zwei der Schrauben (5) aus den Gummifüben (1) am zweiten Antennensplitter.
12. Schrauben Sie mit je zwei der Schrauben (2) aus den Seitenwänden je einen kurzen Montagewinkel (6) an die ässere Seitenwand jedem Antennensplitters.

13. Befestigen Sie die Antennensplitter im Rack.

14. Bewahren Sie die restlichen Schrauben (5) für spätere Verwendung gut auf.

Die folgenden Hinweise zur Antennenaufstellung gelten für alle Einkanalanlagen sowie Mehrkananallagen unabhängig von der Anzahl der Kanäle.

Reflexionen des Sendersignals an Metallteilen, Wänden, Decken, etc. oder Abschattungen durch menschliche Körper所能 das direkte Sendersignal schwächen bzw. auslöschen. Positionieren Sie die Antennen dazu folgt:

1. Positionieren Sie die Antennen immer in der Höhe des Aktionsbereichs (Bühne), achten Sie jedoch auf einen Mindestabstand zwischen Sender und Antennen von 5 m und einen Mindestabstand zwischen den beiden Antennen von 20 cm.
2. Voraussetzung für optimalen Empfang ist Sichtverbindung zwischen Sender und Antenne.
3. Positionieren Sie die Antennen in einem Abstand von mehr als 1,5 m von groBen metallenen Gegen-ständen, Draht (besonders Maschendraht!) oder Metallblechen, Wäden, Bühnengerüsten, Decken, u.ä.
4. Stellen Sie die Antennen nicht in Wandnischen.
5. Positionieren Sie die Antennen mindestens 1,5 m von HF abstrahlenden Geräten wie Licht-Racks, Leuchtstoffrähen, digitalen Effektgeräten und PCs halten.
6. Wenn Sie zwei Antennen nebeneinander aufstellen (z.B. für Diversity-Empfang), achten Sie darauf, dass diese mindestens 20 cm voneinander entfern sind.

Wenn Sie die Antennen auf Bodenstativen montieren, beachten Sieitte folgende Hinweise:

1. Befestigen Sie die Antenne mit dem mitgelieferten Stativanschluss SA 63 bzw. mit dem integrierten Stativanschluss am Ausleger eines Galgenstativs.
2. Ziehen Sie den Ausleger ganz auf eine Seite, damit die Antenne mindestens 70 cm vom Stativ entfernt ist.
3. Ziehen sie das Stativ soweit aus, dass sich der Ausleger mindestens 1,8 m über dem Boden befindet.
4. Wickeln Sie das Antennenkabel um den Ausleger. Das Kabelarf nicht herunterhängen, da es sonst die Empfangsqualitat beeinträchtigen kann.

Fig. 3: Antenna auf Bodenstativ montiert

Wenn Sie ihre Antennen an der Wand oder Decke montieren, achten Sie auf folgenden Mindestabstände:

1. Montieren Sie die Antenne mindestens 10cm vor bzw. in einem seitlichen Abstand von mindestens 50~cm von Wänden oder anderen ebenen Flächen bzw. Metallgittern oder Metallgerüsten.

Fig. 4: Mindestabstand von ebenen Flächen

3.1 Rackmontage eines Antennensplitters

Siehe Fig. 8.

3.2 Rackmontage zweier Antennensplitternbeneinander

Siehe Fig. 9.

Hinweis:

3.3 Antennen aufstellen

3.3.1 Aufstellungssort

3.3.2 Montage auf Bodenstativ

3.3.3 Wand-/Deckemontage

Fig. 5: Mindestabstand von Boden und Decke
2. Achten Sie darauf, dass die Antenne mindestens 15 cm vom Boden bzw. 50 cm (bei Kabelzuführung von oben: 15 cm) von der Decke entfernt ist.
3.4 Antennen anschlieben 3.4.1 Einkanalanlage mit passiven Antennen

Siehe Tabelle 1 auf Seite 8 und Fig. 6.

Fig. 6: Verkabelung einer Einkanalanlage mit passiven Antennen und entsprechlich langen Antennenleitungen.
Für eine Einkanalanlage benöttigen Sie kein den Antennensplitter. Sie konnen die Antennen mit dem Empfänger verbinden.

Siehe Fig. 6.

1. Stellen Sie die Länge der Kabelstrecken zwischen dem Empfänger und den beiden Antennen fest.
2. Entnehmen Sie der Tabelle 1 auf Seite 8, ob Sie die gesamte Kabelstrecke in mehrere Kabel unterteilen müssen und einen oder zwei Antennenveränder AB 4000 bereitsigen. Tabelle 1 gibt die maximale zulässige Kabellänge je nach Kabeltyp an.
3. Stecken Sie an jeder Antenne ein Antennenkabel an.
4. Verbinden Sie die beiden Antennen gemäß Tabelle 1 mit den Antennen-Eingangsbuchsen des Empfängers. Wenn Sie einen oder zwei Antennenverträger AB 4000 bereitsigen, müssen Sie zwischen dem Empfänger und dem ersten Antennenverträger ein Fernspeisegarat ASU 4000 in die Leitung eingefugen.

Siehe Tabelle 1 auf Seite 8 und Fig. 7.

1. Kontrollieren Sie, ob die an den Netzgeräten des ASU 4000 und des Empfängers angegebene Netzspannung mit der Netzspannung am Einsatzort übereinstimmt. Der Betrieb der Netzgeräte an einer anderen Netzspannung kann zu Schaden am Gerät führen.
2. Verbinden Sie das Fernspeiserat sowie den Empfänger mit den zugehörigen Netzgeräten und jeder Netzgerät mit einer geeigneten Netzsteckdose.

3.4.2 Einkanalanlage mit aktiven Antennen

Fig. 7: Verkabelung einer Einkanalanlage mit aktiven Antennen und entsprechlich langen Antennenleitungen.

Siehe Fig. 7.

1. Stellen Sie die Länge der Kabelstrecken zwischen dem Empfänger und den beiden aktiven Antennen fest.
2. Entnehmen Sie der Tabelle 1 auf Seite 8, ob Sie die gesamte Kabelstrecke in mehrere Kabel unterteilen müssen und einen oder zwei Antennenveränder AB 4000 bereitsigen. Tabelle 1 gibt die maximale zulässige Kabellänge je nach Kabeltyp an.
3. Stecken Sie an jeder Antenne ein Antennenkabel an.
4. Verbinden Sie bye Antennen gemäß Tabelle 1 mit einem oder zwei Antennenverständern AB 4000, je einem Fernspeiserat ASU 4000 und mit den Antennen-Eingangsbuchsen des Empfängers.

1. Kontrollieren Sie, ob die an den Netzgeräten der beiden ASU 4000 und des Empfängers angegebene Netzspannung mit der Netzspannung am Einsatzort übereinstimmt. Der Betrieb der Netzgeräte an einer anderen Netzspannung kann zu Schaden am Gerät führen.
2. Verbinden Sie die beiden Fernspeiserate sowie den Empfänger mit den zugehörgen Netzgeräten und jeder Netzgerät mit einer geeigneten Netzsteckdose.

Verkabelungsbeispiele für Mehrkananlagen finden Sie in Fig. 10 bis 13 auf Seite 56.

Beachten Sie beim Aufbau einer Mehrkanalananlage folgende Punkte:

1. An den Antennensplitter PS 4000 W konnen Sie bis zu vier Empfänger anschließen.

3.5 Mehrkanalanlagen mit Antennensplitter PS 4000 W

• Wenn Sie sowohl den Antennensplitter als auch die Empfänger mit jeweils einem eigenen (optionalen) Netzgerät betreiben, verbinden Sie unbedingt zuerst die Netzgeräte der Empfänger mit dem Netz, bevor Sie das Netzgerät des Antennensplitters mit dem Netz verbinden. Wenn Sie zuerst den Antennensplitter an das Netz anschließen, kann das Netzgerät des Antennensplitters infolge der Belastung durch die Empfänger beschädigt werden.

3 Inbetriebnahme

1. Für große Anlagen mit bis zu 50 Kanälen konnen Sie eine entsprchende Anzahl von Antennensplittern zusammen:

2. Verbinden Sie die LINK-Buchsen des ersten Antennensplitters jeweils mit den ANTENNA IN-Buchsen des{nachsten Antennensplitters und so weiter.

3. Zur Stromversorgung derartiger Anlagen empfehlen wir die optionale zentrale Stromversorgung PSU 4000 für je drei Antennensplitter und vier Empfänger.

4. Jeder Antenneneingang des Antennensplitters ist in der Lage, maximal drei aktive Komponenten (z.B. RA 4000 B/W + 2 x AB 4000) über die Antennenkabel mit Strom zu versorgen.

In folgenden Fällen benöttigen Sie ein Fernspeiserat ASU 4000 zur Speisung aktiver Komponenten (das ASU 4000 kann eben-falls drei aktive Komponenten speisen):

Die Kabelstrecke zwischen Antennensplitter und aktiver Komponente ist so lang, dass die Versorgungsspannung unter den zulässigen Mindestwert absinkt.
- Zwischen PS 4000 W und aktiver Komponente befindet sich ein Gerät (z.B. ein Antennen-Combiner*), das die DC-Versorgungsspannung im Antennenkabel unterbricht.

• Der Antennen-Combiner ZAPD 21 der Firma Mini Circuitläst die Versorgungsspannung durch, bei anderen Fabrikaten ist dies nicht gewährleistet.

• Sie haben mittels eines Antennen-Combiners zwei Antennenleitungen an einen Antenneneingang angeschlossen. Wenn Sie in einer Antennenleitung drei oder mehr aktive Komponenten betreiben, schalten Sie zwischen den Antennen-Combiner und die ersten dieser aktiven Komponenten ein Fernspeiserat ASU 4000. Wenn Sie in beiden Antennenleitungen zusammen mehr als drei aktive Komponenten betreiben, besteht Sie für jeder Antennenleitung ein Fernspeiserat ASU 4000. Das Fernspeiserat ist erforderlich, um eine Überlastung der Stromversorgung des Antennensplitters zu verhindern.

Der HF-Signalpegel an jedem Antenneneingang des (der) Antennensplitter hängt vom Frequenzband, Antennentyp, Kabeltyp und von der Kabellänge ab.

Um den optimalen HF-Signalpegel am Antenneneingang sicherzustellen, müssen Sie den CLA-Schalter an jedem Antennenverträker sowie am (an den) Antennensplitter(n) gemäß Tabelle 1 einstehen.

1. Entfernen Sie die Abdeckung des CLA-Schalters.
2. Stellen Sie die drei DIP-Schalter je nach Freqenzband, Antennentyp, Kabeltyp und Kabellänge ein.
3. Bringen Sie die Abdeckung wieder an.

Hinwels:

3.6 CLA-Schalter

Siehe Tabelle 1 auf Seite 8.

3 Inbetriebnahme

A

A

B

A

B

B

CLA

14 dB
12 dB
10 dB
8 dB
6 dB
4 dB
2 dB
0 dB

BANDI + II	A
	SRA 2 B/W			RA 4000 B/W
	RG58 (m)	RG213 (m)	CLA (dB)	RG58 (m)	RG213 (m)	CLA (dB)
	53 - 57	111 - 121	0	38 - 43	79 - 89	0
	48 - 53	100 - 111	2	33 - 38	68 - 79	2
	43 - 48	89 - 100	4	28 - 33	58 - 68	4
	38 - 43	79 - 89	6	23 - 28	47 - 58	6
	33 - 38	68 - 79	8	18 - 23	37 - 47	8
	28 - 33	58 - 68	10	13 - 18	26 - 37	10
	23 - 28	47 - 58	12	8 - 13	16 - 26	12
	18 - 23	37 - 47	14	3 - 8	5 - 16	14

B
RG58(m)	RG213(m)	CLA(dB)
41 - 46	87 - 97	0
36 - 41	76 - 87	2
31 - 36	66 - 76	4
26 - 31	55 - 66	6
21 - 26	45 - 55	8
16 - 21	34 - 45	10
11 - 16	24 - 34	12
6 - 11	13 - 24	14

BAND III + IV	A
	SRA 2 B/W			RA 4000 B/W
	RG58 (m)	RG213 (m)	CLA (dB)	RG58 (m)	RG213 (m)	CLA (dB)
	50 - 55	105 - 115	0	36 - 40	75 - 85	0
	45 - 50	95 - 105	2	31 - 36	65 - 75	2
	40 - 45	85 - 95	4	26 - 31	55 - 65	4
	36 - 40	75 - 85	6	21 - 26	45 - 55	6
	31 - 36	65 - 75	8	17 - 21	35 - 45	8
	26 - 31	55 - 65	10	12 - 17	25 - 35	10
	21 - 26	45 - 55	12	7 - 12	15 - 25	12
	17 - 21	35 - 45	14	2 - 7	5 - 15	14

B
RG58(m)	RG213(m)	CLA(dB)
39 - 44	83 - 93	0
35 - 39	73 - 83	2
30 - 35	63 - 73	4
25 - 30	53 - 63	6
20 - 25	43 - 53	8
15 - 20	33 - 43	10
11 - 15	23 - 33	12
6 - 11	13 - 23	14

V+VOUTB	A
	SRA 2 B/W			RA 4000 B/W
	RG58(m)	RG213(m)	CLA(dB)	RG58(m)	RG213(m)	CLA(dB)
47 - 51	100 - 110	0		33 - 38	71 - 81	0
42 - 47	90 - 100	2		29 - 33	62 - 71	2
38 - 42	81 - 90	4		24 - 29	52 - 62	4
34 - 38	71 - 81	6		20 - 24	43 - 52	6
29 - 34	62 - 71	8		16 - 20	33 - 43	8
24 - 29	52 - 62	10		11 - 16	24 - 33	10
20 - 24	43 - 52	12		7 - 11	14 - 24	12
16 - 20	33 - 43	14		2 - 7	5 - 14	14

B
RG58(m)	RG213(m)	CLA(dB)
37 - 41	79 - 88	0
32 - 37	69 - 79	2
28 - 32	60 - 69	4
23 - 28	50 - 60	6
19 - 23	40 - 50	8
14 - 19	31 - 40	10
10 - 14	21 - 31	12
6 - 10	12 - 21	14

BAND VII	A
	SRA 2 B/W			RA 4000 B/W
	RG58 (m)	RG213 (m)	CLA (dB)	RG58 (m)	RG213 (m)	CLA (dB)
56 - 60	132 - 140	0		44 - 46	102 - 108	0
51 - 56	120 - 132	2		40 - 44	93 - 102	2
46 - 51	108 - 120	4		36 - 40	84 - 93	4
41 - 46	97 - 108	6		32 - 36	75 - 84	6
36 - 41	83 - 97	8		28 - 32	66 - 75	8
31 - 36	71 - 83	10		25 - 28	57 - 66	10
26 - 31	60 - 71	12		21 - 25	48 - 57	12
23 - 26	52 - 60	14		18 - 21	42 - 48	14

B
RG58(m)	RG213(m)	CLA(dB)
49 - 50	110 - 118	0
47 - 49	100 - 110	2
42 - 47	90 - 100	4
36 - 42	81 - 90	6
31 - 36	70 - 81	8
27 - 31	60 - 70	10
23 - 27	50 - 60	12
19 - 23	44 - 50	14

BAND VIII	A
	SRA 2 B/W			RA 4000 B/W
	RG58 (m)	RG213 (m)	CLA (dB)	RG58 (m)	RG213 (m)	CLA (dB)
53 - 56	122 - 131	0		40 - 44	94 - 101	0
48 - 53	110 - 122	2		35 - 40	82 - 94	2
43 - 48	99 - 110	4		30 - 35	70 - 82	4
38 - 43	88 - 99	6		25 - 30	58 - 70	6
33 - 38	79 - 88	8		22 - 25	46 - 58	8
28 - 33	63 - 74	10		16 - 22	34 - 46	10
23 - 28	50 - 63	12		11 - 16	22 - 34	12
20 - 23	43 - 50	14		7 - 11	15 - 22	14

B
RG58(m)	RG213(m)	CLA(dB)
43 - 46	102 - 107	0
38 - 43	88 - 102	2
33 - 38	76 - 88	4
28 - 33	64 - 76	6
23 - 28	52 - 64	8
18 - 23	40 - 52	10
13 - 18	28 - 40	12
10 - 13	20 - 28	14

Tabelle 1: Stellung der CLA-Schalter je nach Freqenzband, Antenne, Kabeltyp und Kabellänge

4 Betriebshinweise

4.1 Allgemeine Hinweise

1. Achten Sie darauf, jeder Sendekanal (Sender + Empfänger) auf eine eigene Frequenz einzustellen.

2. Betreiben Sie ne mehr als einen Sendekanal gleichzeitig am selbst Ort auf derselben Freqenz. Dies wurde aus physikalischen Gründen zu starken Störgeräussen führen.

3. Halten Sie beim Ein- und Ausschalten der Anlage die in Kapitel 4.2 und 4.3 angegebene Reihenfolge unbedingt ein, um Schäden durch Überlastung der Stromversorgung des Antennensplitters zu vermeiden.

4. Schalten Sie die Sender ein.

5. Schalten Sie alle mit dem Antennensplitter verbundenen Empfänger ein.

6. Schalten Sie den Antennensplitter ein, indem Sie die ON/OFF-Taste drucken. Die blauen OK-LEDs am Antennensplitter sowie die grünen Kontroll-LEDs der angeschlossenen aktiven Componenten leuchten auf.

7. Schalten Sie alle mit dem Antennensplitter verbundenen Empfänger aus.

8. Schalten Sie die Sender aus.

9. Schalten Sie den Antennensplitter aus, indem Sie die ON/OFF-Taste drucken. Die blauen OK-LEDs am Antennensplitter sowie die grünen Kontroll-LEDs der angeschlossenen aktiven Componenten erlösen.

10. Schalten Sie die zentrale Stromversorgung PSU 4000 ein.

11. Schalten Sie die Sender ein.
12. Schalten Sie den Antennensplitter ein, indem Sie die ON/OFF-Taste drucken. Die blauen OK-LEDs am Antennensplitter sowie die grünen Kontroll-LEDs der angeschlossenen aktiven Komponenten leuchten auf.

13. Schalten Sie alle mit dem Antennensplitter verbundenen Empfänger ein.

14. Schalten Sie alle mit dem Antennensplitter verbundenen Empfänger aus.

15. Schalten Sie die Sender aus.
16. Schalten Sie den Antennensplitter aus, indem Sie die ON/OFF-Taste drucken. Die blauen OK-LEDs am Antennensplitter sowie die grünen Kontroll-LEDs der angeschlossenen aktiven Komponenten erlösen.
17. Schalten Sie die zentrale Stromversorgung PSU 4000 aus.

Wichtig!

4.2 Anlagen mit dezentraler Stromversorgung

4.2.1 Einsatzen

4.2.2 Ausschalten

4.3 Anlagen mit optionaler zentraler Stromversorgung PSU 4000

4.3.1 Einsatzen

4.3.2 Ausschalten

5 Reinigung

Zum Reinigen der Oberflächen des Antennensplitters verwenden Sie am besten ein mit Wasser befeuchtetes weiches Tuch.

6 Fehlerbehebung

Fehler	Mögliche Ursache	Behebung
Kein Ton.	1. Netzgeräte/PSU 4000 nicht an Netzsteckdose ange-schlossen. 2. DC-Kabel nicht angeschlossen oder defekt. 3. Antennen nicht angeschlossen. 4. Netzgerät(e)/PSU 4000 defekt.	1. Netzgeräte/PSU 4000 an Netzsteckdose anschließen. 2. DC-Kabel anschließen oder austauschen. 3. Antennen anschließen. 4. Wenden Sie sich an ihre AKG-Servicestelle.
Kein oder gestörter Empfang auf einzelnen Kanälen.	1. Sender und/oder Empfänger ist (sind) nicht einge-schaltet. 2. Senderbatterie(n) leer. 3. Netzgerät des Empfängers bzw. Verbindungskabel vom PSU 4000 zum Empfänger a) hat schlechten Kontakt oder b) ist defekt. 4. Sender und Empfänger des betreffenden Kanals sind nicht auf dieselbe Frequence eingestellt. 5. Sender oder Empfänger defekt.	1. Sender und/oder Empfänger einschalten. 2. Senderbatterie(n) ausauschen. 3. a) Stecker des Netzgeräts bzw. Verbindungskabel auf sicheren Sitz überprüften oder b) Netzgerät bzw. Verbindungskabel austauschen. 4. Sender und Empfänger auf dieserbe Freqenz einstel- len. Lesen Sie dazu die Bedienungsanleitung des Senders und Empfängers nach. 5. Wenden Sie sich an ihre AKG-Servicestelle.
Grüne LED an einer aktiven Antennenkomponente leuchtet nicht.	1. Antennenkabel nicht angeschlossen bzw. hat schle-chen Kontakt. 2. Antennenkabel defekt. 3. Aktive Antennenkomponente defekt.	1. Antennenkabel anschließen bzw. Stecker auf sicheren Sitz überprüften. 2. Antennenkabel austauschen. 3. Wenden Sie sich an ihre AKG-Servicestelle.
Eine der ERROR-LEDs am Antennen-splitter leuchtet auf.	1. Versorgungsspannung für aktive Antennenkomponenten kurzgeschlossen.	1. Alle angeschlossenen Kabel und aktiven Antennenkomponenten überprüften. Defekte Kabel und/oder Komponenten austauschen.
(Eine der ERROR-LEDs am Antennen-splitter leuchtet auf.)	2. Versorgungsspannung für aktive Antennenkomponenten auf Grund zu größter Kabellängen zu niedrig.	2. Längen der angeschlossenen Kabel anhand Tabelle 1 überprüften und kürzere Kabel verwenden oder Kabel unterteilen und ASU 4000 einfigen (s.a. Verkabe-lungsdiagramme).

7 Technische Daten

Antennensplitter PS 4000 W

Typ:	2 x 1 auf 4 Empfänger + 2 x 1 PS (kaskadierbar)
Trägerfrequenzbereich:	500 - 865 MHz
Dämpfung:	0, 2, 4, 6, 8, 10, 12, 14 dB, schaltbar
HF-Eingänge:	2 BNC-Buchsen, 50 Ohm
HF-Ausgänge:	10 BNC Buchsen, 50 Ohm
Versorgungsspannung:	12 V DC
Abmessungen:	200 x 190 x 44 mm
Gewicht:	ca. 970 g

Antennenversteller AB 4000

Trägerfrequenzbereich:	500 - 865 MHz
Verständlung:	ca. 17 - 3,5 dB, schaltbar
HF-Eingang:	1 BNC-Buchse, 50 Ohm
HF-Ausgang:	1 BNC-Buchse, 50 Ohm
Versorgungsspannung:	8 V DC zugeführ't über Antennenkabel von PS 4000 W oder ASU 4000
Abmessungen:	110 x 35 mm
Gewicht:	ca. 150 g

Omnidirektionale Booster-Antenne RA 4000 B/W

Trägerfrequenzbereich:	500 - 865 MHz
Gewinn + Verständigung:	17dB
HF-Eingang:	1 BNC-Buchse, 50 Ohm
HF-Ausgang:	1 BNC-Buchse, 50 Ohm
Versorgungsspannung:	8 V DC zugeführrt über Antennenkabel von PS 4000 W oder ASU 4000
Abmessungen:	235 x 38,5 mm
Gewicht:	65 g

Aktive Richtantenne SRA 2 B/W

Trägerfrequenzbereich:	500 - 865 MHz
Gewinn + Verständung:	21,5 dB
Öffnungswinkel:	70°
Abmessungen:	230 x 240 x 26 mm
Gewicht:	ca. 250 g

Fernspeiserat ASU 4000

Trägerfrequenzbereich:	500 - 865 MHz
HF-Eingang:	1 BNC-Buchse, 50 Ohm
HF-Ausgang:	1 BNC-Buchse, 50 Ohm
Versorgungsspannung:	12 V DC
Abmessungen:	78 x 50 x50 mm
Gewicht:	ca. 150 g

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.

FCC Statement 11

Komplexe Anlage (HF-Verbindungen)
