MANUAL DE UTILIZADOR ELLE C AKG

Índice Página 1 Aviso de segurança/Descrição ...............................................................53

1.5 Apresentação...............................................................................54

2 Conexão .................................................................................................55 3 Aplicação ...............................................................................................56

3.1 Introdução ...................................................................................56

3.2 Distância de captação e efeito de proximidade ................................56

3.3 Ângulo de incidência do som .........................................................56

3.4 Realimentação .............................................................................57

3.5 Coro acompanhante .....................................................................58

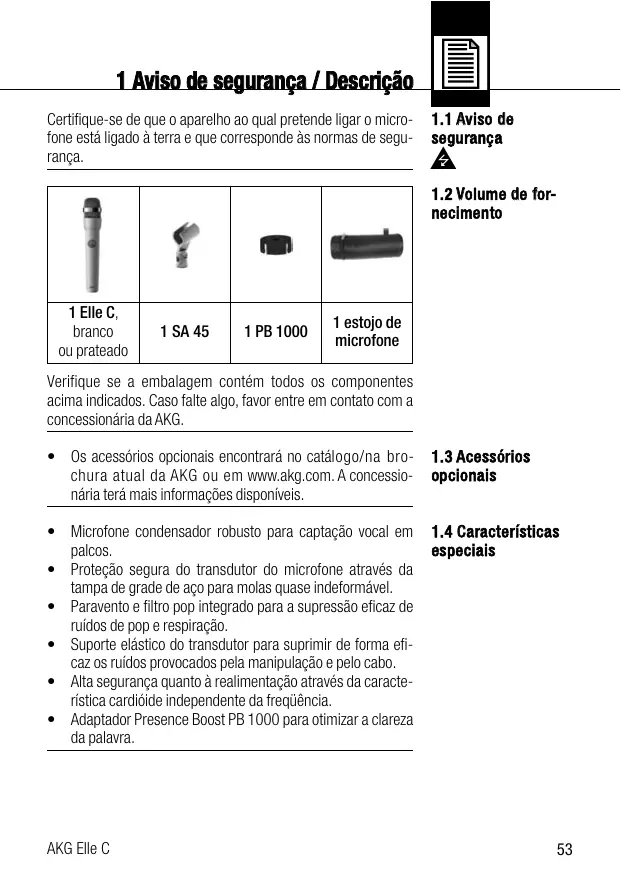

AKG Elle C 1 Aviso de segurança / Descrição Certifique-se de que o aparelho ao qual pretende ligar o microfone está ligado à terra e que corresponde às normas de segurança.

1.2 Volume de fornecimento

1 Elle C, branco ou prateado 1 SA 45 1 PB 1000 1 estojo de microfone Verifique se a embalagem contém todos os componentes acima indicados. Caso falte algo, favor entre em contato com a concessionária da AKG.

• Os acessórios opcionais encontrará no catálogo/na brochura atual da AKG ou em www.akg.com. A concessionária terá mais informações disponíveis.

• Microfone condensador robusto para captação vocal em palcos.
• Proteção segura do transdutor do microfone através da tampa de grade de aço para molas quase indeformável.
• Paravento e filtro pop integrado para a supressão eficaz de ruídos de pop e respiração.
• Suporte elástico do transdutor para suprimir de forma eficaz os ruídos provocados pela manipulação e pelo cabo.
• Alta segurança quanto à realimentação através da característica cardióide independente da freqüência.
• Adaptador Presence Boost PB 1000 para otimizar a clareza da palavra.

O microfone condensador Elle C é um microfone vocal para o uso profissional no palco. Sua resposta de freqüência projetada especialmente para captar a voz feminina proporciona um som equilibrado e a característica direcional cardióide reduz o risco de realimentação. Uma tampa gradeada quase indeformável de aço de mola assim como a carcaça estável moldada sob pressão de zinco-alumínio protegem de forma eficaz o microfone e a cápsula de danos durante o uso diário "on the road". A grade externa, juntamente com o tecido especial por baixo, serve como paravento eliminando ruídos de pop e de sopro, assim como uma acentuação exagerada de sons sibilantes. O adaptador Presence Boost PB 1000 incluído na embalagem proporciona um pico de aprox. 5 dB entre 5 kHz e 9 kHz para otimizar a clareza da palavra.

AKG Elle C 2 Conexão O Elle C é um microfone de condensador e por isso precisa de uma alimentação de corrente. O microfone possui uma saída balanceada com um plugue XLR com 3 pólos: Pino 1 = massa Pino 2 = áudio (em fase) Pino 3 = áudio

1. Ligue o microfone com um cabo XLR a uma entrada de microfone XLR balanceada com alimentação fantasma.

2. Ligue a alimentação fantasma. (Veja as instruções de uso

do equipamento ao qual o microfone está ligado.) AKG Elle C

Um microfone de canto proporciona-lhe muitas possibilidades de modificar o som da sua voz como é produzido através da instalação de sonorização. Preste atenção às seguintes instruções para aplicar o seu microfone de melhor forma possível.

captação e e feito de proximidade Em geral a sua voz será reproduzida de forma mais branda e mais suave quanto mais curta for a distância entre os lábios e o microfone, enquanto com uma maior distância do microfone o som será reproduzido de forma mais distante e mais retumbante porque a acústica da sala se manifesta mais forte. Por isso pode dar à sua voz uma aparência mais agressiva, neutra, ou mais suave, alterando a distância do microfone. O efeito de proximidade surge a uma distância de menos de 5 cm, enfatizando mais os graves. Torna o som da sua voz mais profundo, volumoso, íntimo, dando mais força às freqüências baixas.

incidência d o s om Veja fig. 1. Cante no microfone duma posição lateral ou acima do microfone. Desta forma obtém um som equilibrado e natural. Se cantar diretamente no microfone serão transmitidos não só os ruídos da respiração, mas também os sons fechados (t, p), e os sons sibilantes (s, ch, tch) são enfatizados de Fig. 1: Posição típica do microfone maneira não natural.

AKG Elle C 3 Aplicação

Fig. 2: Posicionamento do microfone para minimizar o risco de realimentação. A realimentação surge porque uma parte do som emitido pelos alto-falantes é captado pelo microfone, amplificado e de novo alimentado aos alto-falantes. A partir de um certo volume a instalação de som uiva e apita, e pode ser controlada só girando o botão do volume para uma posição de volume menor. Para minimizar este perigo, o microfone possui uma característica cardióide: é mais sensível ao som que entra pela frente (a voz), enquanto quase não capta o som que entra pelo lado ou do lado de trás (p.ex. de alto-falantes de monitoreado). A menor possibilidade de realimentação é garantida ao posicionar os alto-falantes PA em frente dos microfones (na borda da frente do palco). Se usar alto-falantes de monitoreado nunca direcione o seu microfone para os monitores ou os alto-falantes PA. A realimentação poderá ser provocada também por efeitos de ressonância (em conseqüência da acústica da sala) especialmente na faixa das freqüências baixas, ou seja, indiretamente pelo efeito de proximidade. Neste caso freqüentemente só precisa de aumentar a distância do microfone para acabar com a realimentação. AKG Elle C Veja fig. 2.

acompanhante Fig. 3: Duas pessoas usando um microfone só.

1. Nunca deixe mais de duas

pessoas usar o mesmo microfone.

2. O microfone é muito insensível ao som que entra pelo

lado. Se os/as vocalistas cantarem num ângulo maior de 35º em relação ao microfone, deveria posicionar o regulador do nível do canal do microfone tão alto que o perigo de realimentação acústica seria demasiadamente grande.

1. Desaparafuse e remova a grade.

2. Encaixe o PB 1000 completamente na cápsula com um ligeiro movimento giratório, até que chegue ao esbarro.

• Quando instala ou remove o PB 1000 certifique-se de apertar a cápsula e a suspensão elástica de borracha negra para evitar de a cápsula ser separada da suspensão elástica. AKG Elle C 4 Limpeza
• Limpe a superfície da carcaça do microfone com um pano molhado em água.

1. Desande a grade externa do microfone no sentido inverso

ao dos ponteiros do relógio.

2. Remova o paravento da grade externa e lave-o com água

3. Deixe o paravento secar durante a noite.

4. Insira o paravento na grade externa e fixe a grade externa

ao microfone girando-a no sentido dos ponteiros do relógio.

5 Resolver problemas Problema Não h á s om. Distorções. O microfone s oa cada v ez mais indistinto.

Causa possível Como resolver

1. A mesa de mixagem/o amplificador está desligado(a).

2. O fader do canal ou de

soma na mesa de mixagem ou o regulador de volume do amplificador está em zero.

3. O microfone não está ligado à mesa de mixagem

4. O plugue do cabo não está

conectado corretamente.

5. O cabo tem defeito.

de soma na mesa de mixagem ou o regulador de volume do amplificador ao nível desejado.

3. Ligar o microfone à mesa

de mixagem ou ao amplificador.

4. Conectar o plugue do cabo

5. Controlar o cabo e substituí-lo, se for necessário.

6. Não há tensão de alimenta- 6. Ligar a alimentação fantasma.

ção. Verificar o cabo e substituir, se for necessário.

1. O controle Gain na mesa de 1. Ajustar o controle de mamixagem ou no módulo de

neira que as distorções deemissor não está ajustado sapareçam. corretamente.

2. A entrada da mesa de mi- 2. Inserir um pré-atenuador

xagem é muito sensível. de 10 dB entre o cabo de microfone e a entrada.

O paravento externo ou interno está suja e por isso atenua freqüências altas.

Limpar o paravento externo ou interno. AKG Elle C 6 Especificações Caraterística direcional: cardióide Resposta de freqüência:

Sensibilidade: 4 mV/Pa (-48 dBV ref. a 1 V/Pa) Pressão sonora limite para 1% / 3% de distorsão: 140 / 145 dB SPL Nível equivalente de ruído: 25 dB(A) conforme IEC 60268-4 Relação sinal/ruído (ponderação A): 69 dB Impedância elétrica: ≤ 200 ohms Impedância de carga recomendada: ≥ 2000 ohms Alimentação: alimentação fantasma de 9 a 52 V conforme DIN 45596 Consumo de corrente: aprox. 4,3 mA Tipo de conetor: XLR tripolar Superfície: prateado ou branco Dimensões: comprimento: 185 mm, diâmetro: 34 mm Peso líquido 260 g Peso bruto: 620 g Este produto corresponde às normas citadas na declaração de conformidade, que pode pedir na nossa página da web http://www.akg.com, ou enviando-nos um email para sales@akg.com. Resposta de f reqüência AKG Elle C Diagrama polar
