MANUALE UTENTE ELLE C AKG

Indice Pagina 1 Indicazione per la sicurezza / Descrizione..............................................33

3.2 Distanza microfonica ed effetto di prossimità...................................36

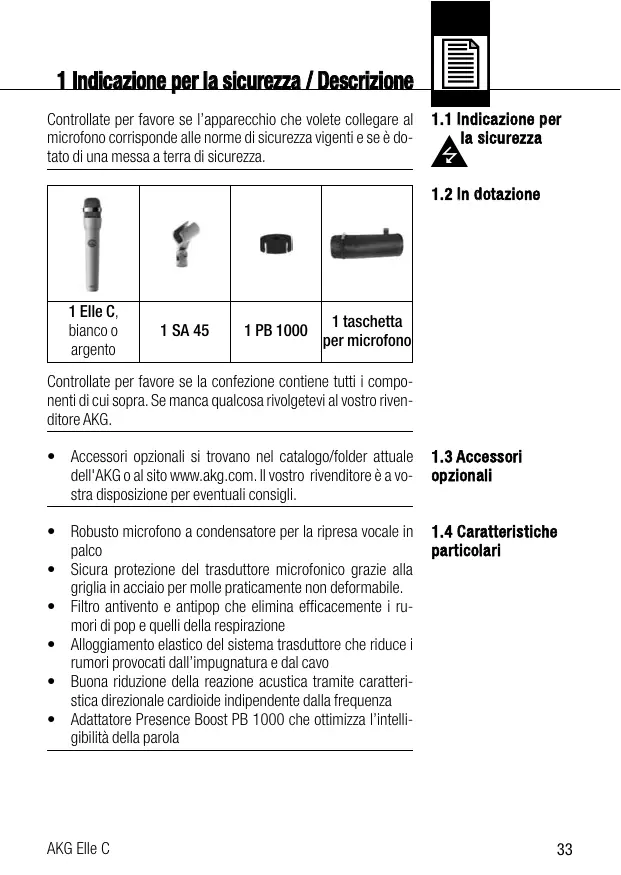

AKG Elle C 1 Indicazione per la sicurezza / Descrizione Controllate per favore se l’apparecchio che volete collegare al microfono corrisponde alle norme di sicurezza vigenti e se è dotato di una messa a terra di sicurezza.

1.1 Indicazione p er

1 Elle C, bianco o argento 1 SA 45 1 PB 1000 1 taschetta per microfono Controllate per favore se la confezione contiene tutti i componenti di cui sopra. Se manca qualcosa rivolgetevi al vostro rivenditore AKG.

• Accessori opzionali si trovano nel catalogo/folder attuale dell'AKG o al sito www.akg.com. Il vostro rivenditore è a vostra disposizione per eventuali consigli.

• Robusto microfono a condensatore per la ripresa vocale in palco
• Sicura protezione del trasduttore microfonico grazie alla griglia in acciaio per molle praticamente non deformabile.
• Filtro antivento e antipop che elimina efficacemente i rumori di pop e quelli della respirazione
• Alloggiamento elastico del sistema trasduttore che riduce i rumori provocati dall’impugnatura e dal cavo
• Buona riduzione della reazione acustica tramite caratteristica direzionale cardioide indipendente dalla frequenza
• Adattatore Presence Boost PB 1000 che ottimizza l’intelligibilità della parola

1.4 C aratteristiche

descrizione Il microfono a condensatore Elle C dell’AKG è un microfono vocale sviluppato appositamente per l’impiego professionale sul palco. La risposta in frequenza armonizzata in modo preciso sulla caratteristica speciale della voce femminile e la direttività cardioide offrono un suono ben equilibrato ed una grande sicurezza antireazione. La robusta griglia, praticamente non deformabile, realizzata in acciaio per molle, e la resistente scatola in zinco-alluminio pressofuso proteggono il microfono e la capsula efficientemente dai danni causati dalla dura routine "on the road". La griglia esterna serve, insieme al tessuto speciale sottostante, come protezione antivento che elimina in modo affidabile i rumori prodotti dal vento, rumori pop e un’esaltazione innaturale di suoni sibilanti. L’adattatore Presence Boost PB 1000 in dotazione ottimizza l’intelligibilità della parola mediante una enfatizzazione di 5 dB entro 5 kHz e 9 kHz.

AKG Elle C 2 Collegamento L’Elle C è un microfono a condensatore e ha quindi bisogno di alimentazione. Il microfono è dotato di un’uscita simmetrica con connettore XLR a 3 poli. Pin 1 = massa Pin 2 = filo audio (inphase) Pin 3 = filo audio

1. Collegate il microfono ad un ingresso microfonico XLR simmetrico con alimentazione phantom servendovi di un cavo

2. Inserite l’alimentazione phantom. (Leggete in merito le

istruzioni per l’uso del rispettivo apparecchio.) AKG Elle C

Un microfono per canto vi offre diverse possibilità di variare il suono della vostra voce riprodotto dall’impianto di sonorizzazione. Osservate per favore i seguenti avvertimenti per poter impiegare il vostro microfono in modo ottimale.

microfonica ed effetto d i prossimità Fondamentalmente, la Vostra voce guadagnerà in pienezza e morbidezza in funzione della vicinanza tra le labbra ed il microfono. Ad una maggior distanza dal microfono si produce invece uno spettro acustico di maggior riverbero e più distante, poiché viene esaltata l’acustica dell’ambiente. Potrete quindi conferire alla Vostra voce un suono aggressivo, neutro o carezzevole, semplicemente modificando la distanza dal microfono. L’effetto di prossimità si produce a distanze microfoniche di meno di 5 cm e provoca una forte esaltazione dei bassi. Può conferire maggiore voluminosità alla voce oppure un suono intimo, marcato dalle tonalità basse.

incidenza del s uono Vedi fig. 1. Cantate lateralmente rispetto al microfono o al di sopra del microfono. In tal modo otterrete un suono equilibrato e naturale. E investite il microfono con la voce direttamente da davanti, trasmettereste nel canto anche i rumori connessi alla respirazione, e i suoni occlusivi (p, t) e sibilanti (s, sc, c) verrebbero esaltati in maniera innaturale. Fig. 1: Posizione tipica del microfono

Fig. 2: Posizionamento del microfono per minimizzare il rischio di reazione La reazione significa che il suono emesso dall’amplificatore viene in parte ripreso dal microfono che lo reinvia, amplificato, all’altoparlante. A partire da un determinato volume, l’impianto comincia a fischiare e può venir "silenziato" solo diminuendo il volume. Al fine di prevenire questo rischio, il microfono del microfono dispone di una caratteristica direzionale cardioide: è particolarmente sensibile al suono che investe il microfono da davanti (p. es. la voce), mentre quasi non registra il suono che proviene dai lati o da dietro (p. es. dagli altoparlanti monitor). La massima sicurezza antireazione si ottiene posizionando le casse PA davanti ai microfoni, vale a dire sul margine anteriore del palco. Se usate altoparlanti monitor, non puntate il vostro microfono mai direttamente sui monitor o sugli altoparlanti dell’impianto di sonorizzazione. La reazione può essere causata anche da risonanze (determinate dall’acustica dell’ambiente), in particolare nella gamma di frequenze bassa, indirettamente quindi dall’effetto di prossimità. In questi casi spesso è sufficiente aumentare la distanza dal microfono per interrompere la reazione. AKG Elle C Vedi fig. 2.

1. Non lasciate mai cantare

più di due persone per microfono.

2. Il microfono è molto insensibile al suono che entra di

lato. Se i due vocalisti cantano verso il microfono da un angolo maggiore di 35°, dovreste regolare il livello del canale microfonico in modo tale che il pericolo di feedback diventerebbe troppo grande. Fig. 3: Posizionamento del microfono per due cantanti

1. Svitate la griglia esterna.

2. Infilate il PB 1000 sulla capsula microfonica fino all’arresto

girandolo leggermente.

• Per il montaggio e lo smontaggio del PB 1000, assicurate con la mano la capsula nel supporto elastico di gomma nera, per evitare di staccare non volutamente la capsula dal supporto. AKG Elle C 4 Pulizia
• Pulite la superficie della scatola del microfono con un panno inumidito con acqua.

1. Svitate la griglia esterna del microfono in senso antiorario.

2. Tirate l'antisoffio fuori della griglia e lavatelo con acqua e

3. Lasciate l'antisoffio asciugare per tutta la notte.

4. Rimettete l'antisoffio nella griglia esterna ed avvitate la griglia sul microfono in senso orario.

5 Errori e rimedi Errrore Non c’è suono. Distorsioni Possibile causa

1. Mixer e/o amplificatore dis- 1. Inserire il mixer e/o amplifiinserito.

2. Fader del canale o fader

2. Portare il fader del canale o

principale sul mixer o regoil fader principale sul mixer latore del volume dell’amo il regolatore del volume plificatore in posizione zero. dell’amplificatore sul livello desiderato.

3. Il microfono non è collegato 3. Collegare il microfono al

mixer o all’amplificatore. al mixer o all’amplificatore.

4. Il connettore del cavo non è 4. Inserire un’altra volta il connettore del cavo.

5. Controllare il cavo e sosti5. Il cavo è difettoso.

tuirlo se necessario.

6. Inserire l’alimentazione

6. Non c’è alimentazione.

phantom. Controllare il cavo e, se necessario, sostituirlo.

1. Il regolatore Gain sul mixer

o sul modulo di trasmissione non è regolato bene.

2. L’ingresso del mixer è

troppo sensibile. Il suono del microfono • diventa sempre più cupo con l’andar del tempo.

Rimedio L’antisoffio interno o esterno è sporco e attenua le frequenze alte.

1. Portare il regolatore Gain in

posizione tale da far sparire le distorsioni.

2. Inserire una preattenuazione da 10 dB tra cavo microfonico ed ingresso.

Pulire l’antisoffio interno o quello esterno. AKG Elle C 6 Dati tecnici Direttività: cardioide Risposta in frequenza:

Sensibilità: 4 mV/Pa (-48 dBV rif. a 1 V/Pa) Livello di pressione acustica limite per un coefficiente di distorsione armonica di 1% / 3%: 140 / 145 dB SPL Livello di pressione acustica equivalente: 25 dB(A) secondo IEC 60268-4 Rapporto segnale/rumore (ponderazione A): 69 dB Impedenza elettrica a 1000 Hz: ≤ 200 ohm Impedenza di carico raccomandata: ≥ 2000 ohm Alimentazione: alimentazione phantom 9 a 52 V secondo DIN 45596 Assorbimento: 4,3 mA circa Connettore: XLR a 3 poli Superficie: colore argento o bianco Dimensioni: lunghezza: 185 mm, diametro: 34 mm Peso netto 260 g Peso brutto: 620 g Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è disponibile al sito http://www.akg.com oppure all'indirizzo email sales@akg.com. Risposta in f requenza AKG Elle C Diagramma polare
