AKG Elle C 1 Sicherheitshinweis/Beschreibung Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon anschließen möchten, den gültigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitserdung versehen ist.

1.1 S icherheitshinweis

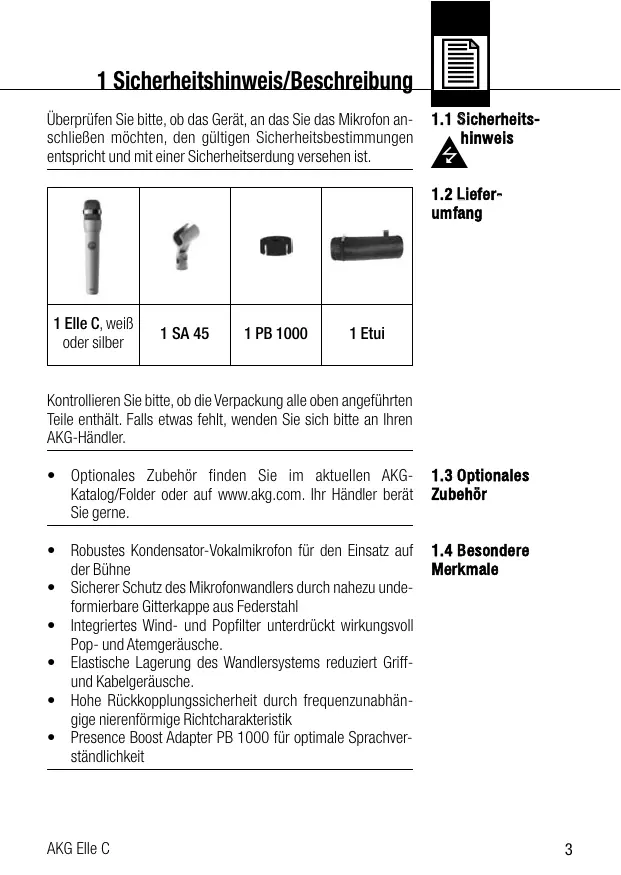

1 Elle C, weiß oder silber 1 SA 45 1 PB 1000 1 Etui Kontrollieren Sie bitte, ob die Verpackung alle oben angeführten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler.

• Optionales Zubehör finden Sie im aktuellen AKGKatalog/Folder oder auf www.akg.com. Ihr Händler berät Sie gerne.

• Robustes Kondensator-Vokalmikrofon für den Einsatz auf der Bühne
• Sicherer Schutz des Mikrofonwandlers durch nahezu undeformierbare Gitterkappe aus Federstahl
• Integriertes Wind- und Popfilter unterdrückt wirkungsvoll Pop- und Atemgeräusche.
• Elastische Lagerung des Wandlersystems reduziert Griffund Kabelgeräusche.
• Hohe Rückkopplungssicherheit durch frequenzunabhängige nierenförmige Richtcharakteristik
• Presence Boost Adapter PB 1000 für optimale Sprachverständlichkeit

1.5 Kurzbeschreibung

Das Kondensatormikrofon Elle C ist ein Vokalmikrofon für den professionellen Einsatz auf der Bühne. Der präzise auf die spezielle Charakteristik der weiblichen Stimme abgestimmte Frequenzgang und die nierenförmige Richtcharakteristik bieten Ihnen einen ausgewogenen Sound und hohe Rückkopplungssicherheit. Eine robuste, nahezu unverformbare Gitterkappe aus Federstahl und das stabile Zink-Alu-Druckgussgehäuse schützen das Mikrofon und die Kapsel wirksam vor Beschädigungen im harten Alltag "on the road". Der Aussengrill dient zusammen mit dem darunterliegenden Spezialgewebe als Windschutz, der Pop- und Atemgeräusche sowie eine unnatürliche Überbetonung von Zischlauten zuverlässig ausschaltet. Der mitgelieferte Presence Boost Adapter PB 1000 optimiert die Sprachverständlichkeit durch eine Anhebung um etwa 5 dB zwischen 5 kHz und 9 kHz.

AKG Elle C 2 Anschluss Das Elle C ist ein Kondensatormikrofon und benötigt daher eine Stromversorgung. Das Mikrofon besitzt einen symmetrischen Ausgang mit 3-poligem XLR-Stecker: Stift 1 = Masse Stift 2 = Tonader (inphase) Stift 3 = Tonader

1. Schließen Sie das Mikrofon mit einem XLR-Mikrofonkabel

an einen symmetrischen XLR-Mikrofoneingang mit Phantomspeisung an.

2. Schalten Sie die Phantomspeisung ein. (Lesen Sie dazu in

der Betriebsanleitung des jeweiligen Gerätes nach.) AKG Elle C

Ein Gesangsmikrofon bietet Ihnen viele Möglichkeiten, den Klang Ihrer Stimme, wie er durch die Beschallungsanlage wiedergegeben wird, zu gestalten. Beachten Sie bitte die folgenden Hinweise, um Ihr Mikrofon optimal einsetzen zu können.

3.2 Besprechungs abstand und

Naheffekt Grundsätzlich wird Ihre Stimme umso voller und weicher wiedergegeben, je kürzer der Abstand zwischen den Lippen und dem Mikrofon ist. Größere Mikrofondistanzen bewirken hingegen ein halligeres, entfernteres Klangbild, da die Akustik des Raumes mehr zur Geltung kommt. Sie können daher Ihre Stimme aggressiv, neutral oder einschmeichelnd klingen lassen, indem Sie den Mikrofonabstand verändern. Der Naheffekt tritt im Abstand von weniger als 5 cm von der Schallquelle auf und bewirkt eine starke Betonung der Tiefen. Er verleiht Ihrer Stimme einen voluminöseren, intimen, bassbetonten Klang.

3.3 S challe infallswinkel

Siehe Abb. 1. Singen Sie seitlich auf das Mikrofon oder über den Mikrofonkopf hinweg. So erhalten Sie einen ausgewogenen, naturgetreuen Klang. Wenn Sie direkt von vorne auf das Mikrofon singen, werden nicht nur Atemgeräusche mitübertragen, sondern auch Verschlusslaute (p, t) und Zischlaute (s, sch, tsch) unnatürlich hervorgehoben. Abb. 1: Typische Mikrofonposition

Abb. 2: Mikrofonaufstellung für minimale Rückkopplung Rückkopplung bedeutet, dass ein Teil des von den Lautsprechern abgegebenen Schalls vom Mikrofon aufgenommen, verstärkt und wieder den Lautsprechern zugeleitet (“rückgekoppelt”) wird. Ab einer bestimmten Lautstärke beginnt die Anlage zu pfeifen und kann nur durch Zurückfahren der Lautstärke wieder unter Kontrolle gebracht werden. Um diese Gefahr zu minimieren, hat das Mikrofon eine nierenförmige Richtcharakteristik: es ist für Schall, der von vorne einfällt (die Stimme) am empfindlichsten ist, während es auf seitlich oder von hinten einfallenden Schall (z.B. von Monitorlautsprechern), kaum anspricht. Minimale Rückkopplungsneigung erreichen Sie, indem Sie die PA-Lautsprecher vor den Mikrofonen (am vorderen Bühnenrand) aufstellen. Wenn Sie Monitorlautsprecher verwenden, lassen Sie Ihr Mikrofon nie direkt auf die Monitore oder die PA-Lautsprecher zeigen. Rückkopplung kann auch durch Resonanzerscheinungen (als Folge der Raumakustik), besonders im unteren Frequenzbereich, ausgelöst werden, also indirekt durch den Naheffekt. In diesem Fall brauchen Sie oft nur den Mikrofonabstand zu vergrößern, um die Rückkopplung zum Abreißen zu bringen. AKG Elle C Siehe Abb. 2.

1. Lassen Sie nie mehr als

zwei Personen in ein gemeinsames Mikrofon singen.

2. Das Mikrofon ist für

seitlich einfallenden Schall sehr unempfindlich. Wenn die beiden VokalistInnen aus einem größeren Winkel als 35° auf das Mikrofon singen, müssten Sie den Pegelregler des Mikrofonkanals so weit aufziehen, dass die Rückkopplungsgefahr zu groß würde. Abb. 3: Mikrofonaufstellung für Begleitduo

montieren Abb. 4: Kapsel ohne (1) und mit (2b) PB 1000 Siehe Abb. 4.

1. Schrauben Sie die Gitterkappe ab.

2. Setzen Sie den PB 1000 mit einer leichten Drehbewegung

bis zum Anschlag auf die Mikrofonkapsel auf.

• Sichern Sie beim Montieren und Demontieren des PB 1000 die Mikrofonkapsel in der elastischen Gummilagerung mit der Hand, um die Kapsel nicht versehentlich aus der Lagerung zu reißen. AKG Elle C 4 Reinigung
• Reinigen Sie die Gehäuseoberfläche des Mikrofons mit einem mit Wasser befeuchteten Tuch.

4.1 G ehäuseoberfläche

1. Schrauben Sie die Gitterkappe des Mikrofons gegen den

2. Nehmen Sie den Windschutz aus der Gitterkappe heraus

und reinigen Sie den Windschutz mit Seifenwasser.

3. Lassen Sie den Windschutz über Nacht trocknen.

4. Legen Sie den Windschutz in die Gitterkappe ein und

schrauben Sie die Gitterkappe im Uhrzeigersinn auf das Mikrofon auf.

4.2 Innenw indschutz

5 Fehlerbehebung Fehler Mögliche Ursache Abhilfe

1. Mischpult und/oder Verstärker ausgeschaltet.

2. Kanal- oder Summen-Fader am Mischpult oder

Lautstärkeregler des Verstärkers steht auf Null. Kein Ton.

Verzerrungen. Mikrofon k lingt m it der Z eit immer dumpfer.

1. Mischpult und/oder Verstärker einschalten.

2. Kanal-oder Summen-Fader

am Mischpult oder Lautstärkeregler des Verstärkers auf gewünschten Pegel einstellen. Mikrofon nicht an Mischpult 3. Mikrofon an Mischpult oder Verstärker anschließen. oder Verstärker angeschlossen. Kabelstecker nicht richtig

4. Kabelstecker nochmals anangesteckt.

5. Kabel überprüfen und falls

Kabel defekt. nötig ersetzen.

6. Phantomspeisung einKeine Speisespannung.

schalten. Kabel überprüfen und falls nötig ersetzen.

1. Gain-Regler am Mischpult

oder Sendermodul nicht richtig eingestellt.

2. Mischpulteingang zu empfindlich.

1. Gain-Regler so einstellen,

dass Verzerrungen verschwinden.

2. 10-dB-Vorabschwächung

zwischen Mikrofonkabel und Eingang stecken.

Verschmutzter Innenwindschutz oder Aussenwindschutz dämpft hohe Frequenzen. Innenwindschutz bzw. Aussenwindschutz reinigen. AKG Elle C 6 Technische Daten Richtcharakteristik Niere Übertragungsbereich 60 – 20.000 Hz Leerlauf-Übertragungsfaktor 4 mV/Pa (-48 dBV bez. auf 1 V/Pa) Grenzschalldruckpegel 140/145 dB SPL (THD =1%/3%) Äquivalentschalldruckpegel 25 dB(A) nach IEC 60268-4 Signal/Rauschabstand (A-bew.): 69 dB Elektrische Impedanz ≤ 200 Ohm Empfohlene Lastimpedanz ≥ 2000 Ohm Speisespannung:

9 - 52 V Phantomspeisung nach DIN 45596

Stromaufnahme: ca. 4,3 mA Anschlussstecker XLR 3-polig Oberfläche silber oder weiß Abmessungen Länge: 185 mm; Ø: 34 mm Nettogewicht 260 g Bruttogewicht 620g Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an sales@akg.com anfordern. Frequenzgang AKG Elle C Polardiagramm
