MANUAL DE USUARIO ELLE C AKG

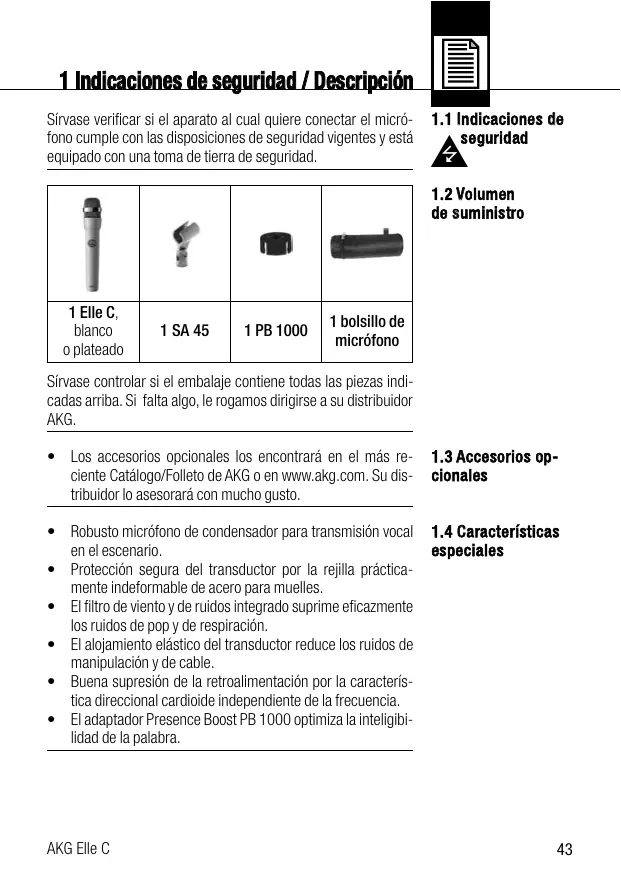

MODO DE EMPLEO . . . . . . . . . . . . . . . . . . . p. 42 ¡Sirvase leer el manual antes de utilizar el equipo! 1 Indicaciones de seguridad / Descripción Sírvase verificar si el aparato al cual quiere conectar el micrófono cumple con las disposiciones de seguridad vigentes y está equipado con una toma de tierra de seguridad.

1.1 Indicaciones de

1.2 Volumen

de s uministro 1 bolsillo de micrófono Sírvase controlar si el embalaje contiene todas las piezas indicadas arriba. Si falta algo, le rogamos dirigirse a su distribuidor AKG.

• Los accesorios opcionales los encontrará en el más reciente Catálogo/Folleto de AKG o en www.akg.com. Su distribuidor lo asesorará con mucho gusto.

1.3 A ccesorios opcionales

• Robusto micrófono de condensador para transmisión vocal en el escenario.
• Protección segura del transductor por la rejilla prácticamente indeformable de acero para muelles.
• El filtro de viento y de ruidos integrado suprime eficazmente los ruidos de pop y de respiración.
• El alojamiento elástico del transductor reduce los ruidos de manipulación y de cable.
• Buena supresión de la retroalimentación por la característica direccional cardioide independiente de la frecuencia.
• El adaptador Presence Boost PB 1000 optimiza la inteligibilidad de la palabra.

1.4 C aracterísticas

especiales AKG Elle C

1.5 Breve

descripción El micrófono de condensador Elle C es un micrófono vocal para el uso profesional en el escenario. La respuesta de frecuencia ajustada a las propiedades especiales de la voz femenina y la característica direccional cardioide ofrecen un sonido equilibrado y una buena supresión de la retroalimentación. Una rejilla robusta, prácticamente indeformable de acero para muelles y la caja troquelada de cinc y aluminio muy estable, protegen el micrófono y la cápsula eficazmente contra daños en el duro quehacer cotidiano cuando se está "on the road". La rejilla exterior y la tela especial debajo de la misma sirven de pantalla antiviento que excluye con seguridad los ruidos de soplido y de viento, así como la acentuación exagerada de sonidos sibilantes. El adaptador Presence Boost PB 1000 fornecido con el micrófono optimiza la inteligibilidad de la palabra mediante un refuerzo de aprox. 5 dB entre 5 kHz y 9 kHz.

AKG Elle C 2 Conexión El Elle C es un micrófono de condensador y necesita, por lo tanto, alimentación de corriente. El micrófono dispone de una salida simétrica con conector XLR de 3 polos: Clavija 1 = tierra Clavija 2 = audio (en fase) Clavija 3 = audio

1. Conecte el micrófono a una entrada de micrófono XLR balanceada con alimentación fantasma utilizando un cable

2. Concecte la alimentación fantasma (consulte para ello el

Modo de empleo del aparato correspondiente). AKG Elle C

3.1 Introducción

Un micrófono de canto ofrece muchas posibilidade de configurar la voz tal como es reproducida por el equio de sonorización. Se ruega atenerse a las indicaciones siguientes para poder utilizar el micrófono en forma óptima.

3.2 D istancia del

micrófono y efecto de proximidad Por principio, su voz se reproduce más plena y suave cuanto menor es la distancia entre los labios y el micrófono. A mayores distancias del micrófono, se produce una tonalidad más reverberante y más lejana, dado que la acústica del local se manifiesta en mayor medida. Puede dar a su voz un toque agresivo, neutro o insinuante, modificando tan sólo la distancia del micrófono. El efecto de proximidad se produce a distancias de menos que 5 cm y provoca una fuerte acentuación de los bajos. La voz parece más voluminosa o adquiera un tono intimo de bajos acentuados.

3.3 Angulo

de incidencia del s onido Véase Fig. 1. Cante lateralmente sobre el micrófono o por encima de la cabeza del micrófono. De este modo, consigue un sonido equilibrado y natural. Si canta directamente desde delante sobre el micrófono, no sólo se transmiten los ruidos de la respiración, sino que se resaltan también de forma no natural los sonidos oclusivos (p, t) y sibilantes (s, ch). Fig. 1: Posición típica del micrófono

AKG Elle C 3 Utilización

3.4 R etroalimentación

Fig. 2: Emplazamiento del micrófono para prevenir la retroalimentación La retroalimentación significa que una parte del sonido emitido por el amplificador es captado por el micrófono, amplificado y devuelto a los altavoces. A partir de un determinado volumen acústico, el equipo aúlla y silba y sólo puede ponerse de nuevo bajo control reduciendo el volumen. Para prevenir este riesgo, el micrófono tiene una característica direccional cardioide: es lo más sensible al sonido procedente desde delante (p. ej. la voz), mientras reacciona apenas al sonido que llega desde los lados o desde atrás (p. ej. altavoces monitor). La mayor seguridad contra la retroalimentación se consigue situando los altavoces delante de los micrófonos, es decir, en el borde delantero del escenario. Si se utilizan altavoces de monitor, el micrófono no debe estar orientado nunca directamente hacia los monitores o los altavoces de sonorización. La retroalimentación puede ser provocada también por fenómenos de resonancia (determinados por la acústica del recinto en cuestión), particularmente en la gama de frecuencias baja; es decir, de forma indirecta por el efecto de proximidad. En este caso basta a menudo con aumentar la distancia hacia el micrófono para cortar la retroalimentación. AKG Elle C Véase Fig. 2.

3.5 C oro de

1. No deberían cantar nunca

más de dos personas en el mismo micrófono.

2. El micrófono es muy poco

sensible a sonidos que llegan lateralmente. Si dos vocalistas cantaran en el micrófono a un ángulo superior a 35° se tendría que abrir tanto el regulador de nivel del canal de micrófono que sería muy grande el peligro de retroalimentación. Fig. 3: Dos cantantes con un micrófono

3.6 Montaje

del P B 1000 Fig. 4: Cápsula sin (1) y con (2b) el PB 1000 Véase Fig. 4.

1. Desatornille la rejilla.

2. Atornille el PB 1000 con un ligero movimiento giratorio

hasta que llegue al tope.

• Durante el montaje y desmontaje del PB 1000 sujete la cápsula en la suspensión elástica de goma negra con la mano para evitar arrancar inadvertidamente la cápsula de la suspensión AKG Elle C 4 Limpieza
• Limpie la superficie de la caja del micrófono con un paño humedecido con agua.

4.1 S uperficie

1. Desatornille la rejilla exterior del micrófono en sentido contrario al reloj.

2. Quite la pantalla antiviento de la rejilla exterior y limpie la

pantalla antiviento con lejía sabonosa.

3. Deje la pantalla antiviento secar durante la noche.

4. Inserte la pantalla antiviento en la rejilla exterior y tornille la

rejilla exterior al micrófono en sentido del reloj.

4.2 P antalla

antiviento interna AKG Elle C

5 Reparación de desperfectos Desperfecto

1. Están desconectados el pupitre de mezcla y/o el amplificador.

2. El desvanecedor de canal o

de suma del pupitre mezclador o el regulador de volumen del amplificador están en cero.

3. El micrófono no está conectado al pupitre de mezcla o al amplificador.

4. El tomacorriente no está

1. Conectar el pupitre de mezcla y/o el amplificador.

5. El cable está defectuoso.

5. Verificar el cable y sustituirlo, de ser necesario.

6. Conecte la alimentación

fantasma. Controle el cable y, si es necesario, reemplácelo.

6. No hay tensión de alimentación.

3. Conectar el micrófono al

pupitre de mezcla o al amplificador.

4. Volver a enchufar correctamente el tomacorriente.

1. En el pupitre de mezcla o

1. Ajustar el regulador de gaen el módulo transmisor no

nancia de tal forma que deestá bien ajustado el regusaparezcan las distorsiolador de ganancia. nes.

2. La entrada del pupitre de

2. Enchufar una preatenuamezcla está demasiado

ción de 10 dB entre el casensible. ble del micrófono y la entrada.

2. Poner el desvanecedor de

canal o de suma del pupitre mezclador o del amplificador en el nivel deseado. La pantalla antiviento interior o exterior atenúa las frecuencias altas.

Limpiar la pantalla antiviento interior o exterior. AKG Elle C 6 Datos técnicos Característica direccional: Cardioide Gama de frecuencia:

60 - 20000 Hz

Sensibilidad: 4 mV/Pa (-48 dB referido a 1 V/Pa) Presión sonora límite para factor de distorsión no lineal de 1% / 3%: 140 / 145 dB SPL Nivel de ruido equivalente: 25 dB(A) según IEC 60268-4 Relación señal/ruido (ponderación A): 69 dB Impedancia eléctrica a 1000 Hz: ≤ 200 ohmios Impedancia de carga recomendada: ≥ 2000 ohmios Alimentación: Alimentación fantasma 9 a 52 V según DIN 45596 Consumo de corriente: aprox. 4,3 mA Tipo de conector: XLR de 3 polos Superficie: Plateado o blanco Dimensiones: Largo: 185 mm, diámetro: 34 mm Peso neto 260 g Peso bruto: 620 g Este aparato corresponde a las normas citadas en la declaración de conformidad. Esta última está disponible en el sitio http://www.akg.com o puede ser solicitada al correo electrónico sales@akg.com. Respuesta de frecuencia AKG Elle C Diagrama polar
