MODE D'EMPLOI ELLE C AKG

Veuillez lire cette notice avant d’utiliser le système! S. 2 p. 12 p. 22

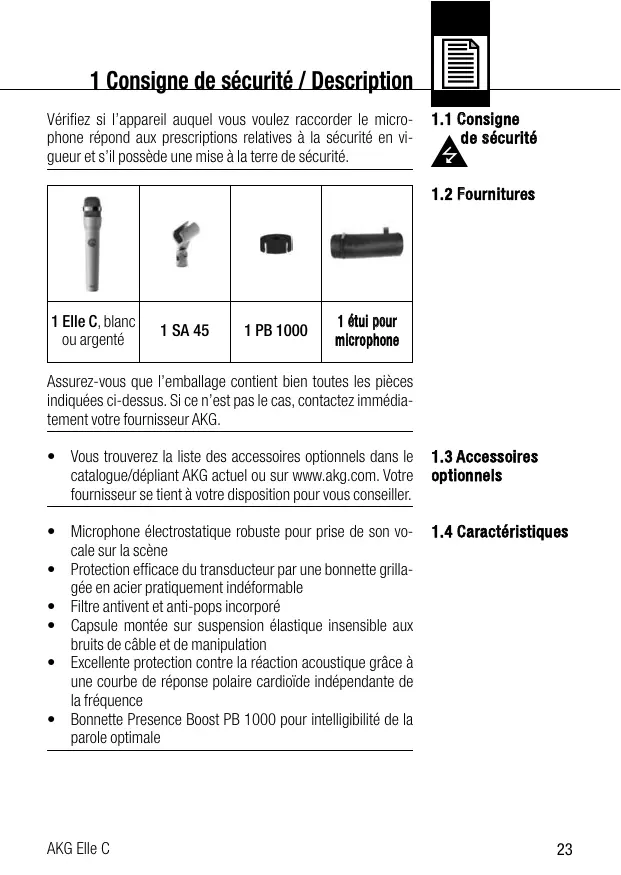

1 Elle C, white or silver 1 SA 45 1 PB 1000 1 carrying bag 1 Consigne de sécurité / Description Vérifiez si l’appareil auquel vous voulez raccorder le microphone répond aux prescriptions relatives à la sécurité en vigueur et s’il possède une mise à la terre de sécurité.

1.1 C onsigne

1.2 F ournitures

1 Elle C, blanc ou argenté 1 SA 45 1 PB 1000 1 étui pour miccrophone Assurez-vous que l’emballage contient bien toutes les pièces indiquées ci-dessus. Si ce n’est pas le cas, contactez immédiatement votre fournisseur AKG.

• Vous trouverez la liste des accessoires optionnels dans le catalogue/dépliant AKG actuel ou sur www.akg.com. Votre fournisseur se tient à votre disposition pour vous conseiller.

1.3 A ccessoires

• Microphone électrostatique robuste pour prise de son vocale sur la scène
• Protection efficace du transducteur par une bonnette grillagée en acier pratiquement indéformable
• Filtre antivent et anti-pops incorporé
• Capsule montée sur suspension élastique insensible aux bruits de câble et de manipulation
• Excellente protection contre la réaction acoustique grâce à une courbe de réponse polaire cardioïde indépendante de la fréquence
• Bonnette Presence Boost PB 1000 pour intelligibilité de la parole optimale

1.4 C aractéristiques

L’Elle C d’AKG est un microphone vocal électrostatique conçu pour l’utilisation professionnelle sur scène. Sa courbe de réponse en fréquence particulièrement adaptée aux caractéristiques de la voix féminine et sa directivité cardioïde lui confèrent une acoustique équilibrée tout en le mettant à l’abri de toute réaction acoustique. Une robuste bonnette grillagée en acier pratiquement indéformable et un solide corps en zamak moulé sous pression protègent efficacement le microphone et sa capsule contre les dommages possibles propres aux prestations sur scène. La grille externe doublée d’un tissu spécial fait en même temps fonction d’écran antivent éliminant au maximum les bruits de pop et de souffle, et les sifflantes. La bonnette Presence Boost PB 1000 fournie d’origine optimise l’intelligibilité de la parole grâce à un renforcement d’environ 5 dB entre 5 kHz et 9 kHz.

AKG Elle C 2 Raccordement L’Elle C est un microphone électrostatique ; il a donc besoin d’une alimentation. Le microphone possède une sortie symétrique avec fiche XLR tripolaire : broche 1 = masse broche 2 = point chaud broche 3 = point froid Vous pouvez raccorder le microphone à volonté sur une entrée micro symétrique avec ou sans alimentation fantôme ou bien sur une entrée asymétrique. 1. Connectez le microphone à l’aide d’un câble de micro XLRXLR sur une entrée de micro symétrique type XLR avec alimentation fantôme.

2. Mettez l’alimentation fantôme sous tension (Veuillez vous

reporter à la notice de l’équipement utilisé). AKG Elle C

Un microphone pour le chant offre de nombreuses possibilités d’influer sur la façon dont le son de votre voix sera restitué par l’installation de sonorisation. Voici quelques consignes qui vous permettront d’obtenir un résultat optimal avec votre microphone.

3.2 Ecart du m icro

et e ffet de proximité Plus l’écart entre le micro et la bouche est petit et plus la sonorité de la voix est pleine et moëlleuse. Vous obtiendrez une sonorité plus froide et plus "reverbérante" en vous éloignant, au fur et à mesure que l’acoustique de la salle se met en valeur. La voix peut encore prendre un ton plus agressif, neutre ou sous entendu, etc. simplement en changeant l’écart par rapport à la bouche. L’effet de proximité apparait lorsque la source est très proche (moins de 5 cm). Des basses fréquences sont renforcées, ce qui donne à la voix plus de corps et plus de chaleur.

3.3 Angle

d ’incidence Voir Fig. 1 Pour obtenir un son naturel, bien équilibré, nous vous conseillons de ne jamais chanter directement dans le microphone afin d’éviter le souffle et les sifflantes. Il est mieux de chanter dans le microphone en le tenant de côté ou en se plaçant au dessus. Fig. 1 : Position typique du micro

AKG Elle C 3 Applications

3.4 R éaction

acoustique Fig. 2: Positionnement du micro pour minimiser le risque de Larsen L’effet Larsen prend naissance quand une partie du son émis par les haut-parleurs est captée par le microphone, est amplifiée, puis est projetée à nouveau par les haut-parleurs. A partir d’un certain niveau le système se met alors à siffler. Pour l’interrompre, il faut réduire le volume. Pour minimiser ce risque, le microphone a une courbe de réponse polaire du type cardioïde. Cela veut dire qu’il est très sensible aux sons venant de l’avant (la voix), peu sensible à ceux venant des côtes et pratiquement pas à tout ceux qu’il reçoit de l’arrière. En plaçant les haut-parleurs de chant devant les microphones, donc sur le bord latéral de la scène on obtient la meilleure protection contre l’effet de Larsen. Lorsque vous utilisez des retours de scène, ne dirigez jamais votre micro directement sur les retours ou les haut-parleurs de la sono. Certains phénomènes de résonance (tels qu’ils sont déterminés par l’acoustique d’une salle) peuvent également provoquer un Larsen, et cela surtout dans la partie inférieure du spectre sonore; c’est donc – indirectement – l’effet de proximité qui en est responsable. Dans ce cas il suffit souvent d’augmenter la distance du microphone pour faire disparaître le Larsen. AKG Elle C Voir Fig. 2

3.5 Chanteurs

d’accompagnement Fig. 3 : Deux chanteurs avec un seul micro

1. Ne laissez jamais plus de

deux personnes chanter dans un seul microphone.

2. Le microphone est extrêmement peu sensible aux

sons ar-rivant sur le côté. Si la voix des deux chanteurs arrivait sur le micro sous un angle supérieur à 35°, il faudrait augmenter le niveau du canal micro jusqu’à un point où le risque de larsen serait excessif.

3.6 Montage

du P B 100 Fig. 4: Capsule sans (1) et avec (2b) PB 1000 Voir Fig. 4.

1. Dévissez le chapeau.

2. Enfoncez le PB 1000 sur la capsule jusqu’en butée en lui

imprimant une légère rotation.

• Pendant le montage ou le démontage du PB 1000 maintenez de l’autre main la capsule dans sa suspension élastique noire afin d’éviter son déboîtement. AKG Elle C 4 Nettoyage
• La surface extérieure du boîtier du micro se nettoie avec un chiffon légèrement humide (eau claire).

4.1 S urface

1. Dévissez la grille externe du micro dans le sens contraire

aux aiguilles d'une montre.

2. Retirez la bonnette anti-vent de son logement et nettoyez-la

3. Laissez la bonnette anti-vent sécher pendant la nuit.

4. Replacez la bonnette anti-vent dans la grille externe et vissez la grille sur le microphone dans les sens des aiguilles d'une montre.

1. La console de mixage/

l’ampli n’est pas sous tension.

2. Le fader de voie ou de mélange sur la console de

mixage ou le régulateur de volume de l’ampli est sur zéro.

3. Le microphone n’est pas

connecté à la console de mixage ou à l’ampli.

4. La fiche du câble n’est pas

branchée correctement.

5. Le câble est défectueux.

1. Mettre la console de

mixage/l’ampli sous tension.

2. Régler le fader de voie ou

de mélange sur la console de mixage ou le régulateur de volume de l’ampli sur le niveau voulu.

3. Connecter le microphone à

la console de mixage ou à l’ampli.

4. Sortir la fiche de la prise et

5. Contrôler le câble et le remplacer le cas échéant.

6. Mettre l’alimentation fantôme sous tension.

Contrôler le câble et le remplacer le cas échéant.

6. Pas de tension d’alimentation.

1. Le réglage de gain de la

1. Régler le gain de manière à

console de mixage ou du supprimer les distorsions. module émetteur n’est pas correct.

2. L’entrée de la console de

2. Intercaler un pré-atténuamixage est trop sensible.

teur de sensibilité de 10 dB entre le câble de micro et l’entrée. Le son du microphone est de • plus en plus sourd

L’écran antivent interne ou externe est encrassé et atténue les fréquences élevées.

Nettoyer l’écran antivent interne ou externe. AKG Elle C 6 Caractéristiques techniques Directivité: cardioïde Réponse en fréquence: 60 … 20.000 Hz Sensibilité : 4 mV/Pa (-48 dBV rapp. à 1 V/Pa) Niveau maximum de pression sonore pour un facteur de distorsion de 1% / 3%: 140 / 145 dB SPL Niveau de bruit équivalent: 25 dB(A) selon CEI 60268-4 Rapport signal/bruit (pondération A): 69 dB Impédance électrique à 1.000 Hz: ≤ 200 ohms Impédance de charge recommandée: ≥ 2000 ohms Alimentation: alimentation fantôme 9 à 52 V selon DIN 45596 Consommation: 4,3 mA environ Connecteur: type XLR, 3 points Couleur: argenté ou blanc Dimensions: longueur: 185 mm, diamètre: 34 mm Poids net 260 g Poids d’expédition: 620 g Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site http://www.akg.com ou en adressant un e-mail à sales@akg.com. Réponse en f réquence AKG Elle C Diagramme polaire
