MANUALE UTENTE CHM 99 AKG

Prima di utilizzato l'apparecchio, leggere il manuale!

MODO DE EMPLEO p.42

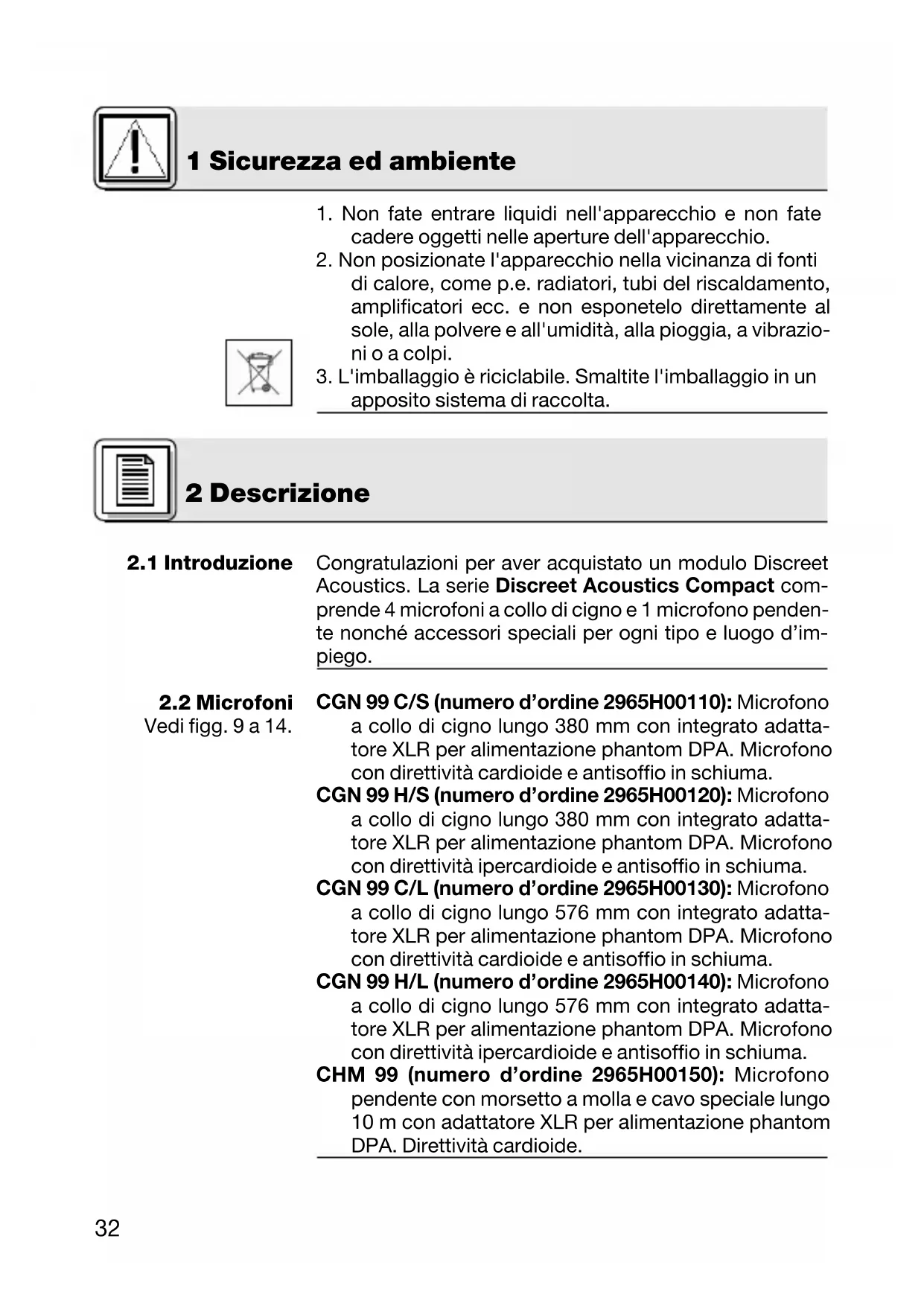

1 Sicurezza ed ambiente

1. Non fate entrare liquidi nell'apparecchio e non fate cadere oggetti nelle aperture dell'apparecchio.
2. Non posizione l'apparecchio nella vicinanza di fonti di calore, come p.e. radiatori, tubi del riscaldamento, amplificatori ecc. e non esponetelo direttamente al sole, alla polvere e all'umidità, alla pioggia, a vibrazioni o a colpi.
3. L'imballaggio è riciclabile. Smaltite l'imballaggio in un appostoistema di raccolta.

2 Descrizione

2.1 Introduzione

Congratulations per aver acquistato un modulo Discreet Acoustics. La série Discreet Acoustics Compact comprende 4 microfoni a collo di cigno e 1 microfono pendente nonché accessori speciali per agli tipo e luogo d'impiego.

2.2 Microfoni Vedi figg. 9 a 14.

CGN 99 C/S (numero d'ordine 2965H00110): Microfono a collo di cigno lungo 380~mm con integrato adattatore XLR per alimentazione phantom DPA. Microfono con direttività cardioide e antisoffio in schiuma.

CGN 99 H/S (Numero d'ordine 2965H00120): Microfono a collo di cigno lungo 380~mm con integrato adattatore XLR per alimentazione phantom DPA. Microfono con direttività ipercardiode e antisoffio in schiuma.

CGN 99 C/L (numero d'ordine 2965H00130): Microfono a collo di cigno lungo 576~mm con integrato adattatore XLR per alimentazione phantom DPA. Microfono con direttività cardioide e antisoffio in schiuma.

CGN 99 H/L (numero d'ordine 2965H00140): Microfono a collo di cigno lungo 576~mm con integrato adattatore XLR per alimentazione phantom DPA. Microfono con direttività ipercardiode e antisoffio in schiuma.

CHM 99 (Numero d'ordine 2965H00150): Microfono pendente con morsetto a molla e cavo speciale lungo 10m con adattatore XLR per alimentazione phantom DPA. Direttività cardiòide.

Usate sempre l'antisoffio in dotazione (salvo il caso che l'antisoffio disturberebbe dal punto di vista estetico). L'antisoffio protege il microfono da polvere ed umidità e soprime largamente i rumori pop e quelli prodotti dal vento.

2.3 Antisoffio (2965Z2001)

Alimentatore a batteria B 18 per tutti i microfoni Discreet Acoustics Compact

2.4 Accessori opzionali

Zoccolo di montaggio PS3 F-Lock per tutti i microfoni a collo di cigno Discreet Acoustics Compact (non per il CHM 99)

Vedi fig. 9.

Supporto elastico H 500 per tutti i microfoni a collo di cigno Discreet Acoustics Compact (non per il CHM 99)

Vedi fig. 10.

Supporto elastico H 600 per tutti i microfoni a collo di cigno Discreet Acoustics Compact (non per il CHM 99)

Vedi fig. 11.

Collegamento per supporto SA 60 per tutti i microfoni a collo di cigno Discreet Acoustics Compact (non per il CHM 99)

Vedi fig. 12.

Supporti da ravolo ST 1, ST 45 per tutti i microfoni a collo di cigno Discreet Acoustics Compact (non per il CHM 99)

Vedi fig. 13.

3 Appicazioni microfoniche

Tenete conta del fatto che l'angolo di ripresa influisce sia sulla distanza massima alla bocca che sulla superficie da riprendere. Più ridotto è l'angolo di ripresa (ipercardioide), più grande è la distanza massima tra oratore e microfono, ma più piccola è la superficie da riprendere.

La scelta tra microfono a direttività cardioide o ipercar- diodo dipende quando alla rispettiva situazione d'impie- go.

Vedi Tabella 1.

3 Appicazioni microfoniche

Tabella 1: Applicazioni microfoniche

Microfono	Direttività	Posizionamento delle casse acu-stiche	Distanza alla bocca	Applicazione
CGN 99 C/S	cardiode	solo dietro al microfono	30 - 60 cm	sonorizzazione
CGN 99 H/S	ipercardiode	lateralmente o obli-quamente dietro al microfono	30 - 90 cm	sonorizzazione
CGN 99 C/L	cardiode	solo dietro al microfono	30 - 60 cm	sonorizzazione
CGN 99 H/L	ipercardiode	lateralmente o obli-quamente dietro al microfono	30 - 90 cm	sonorizzazione
CHM 99	cardiode	solo dietro al microfono	1 - 3 m	sonorizzazione

4 Montaggio e collegamento

4.1 Introduzione

Tutti i microfoni della serie Discreet Acoustics Compact sono microfoni a condensatore e necessitano quindi di corrente (alimentazione phantom). I microfoni sono predisposti per il collegamento ad ingressi microfonici con alimentazione phantom (9-52 V). Per il collegamento a ingressienza alimentazione phantom vedi capitolo 4.4.

4.2 Microfoni a collo di cigno CGN 99 ...

Vedi figg. 9 e 12.

1. Montate il microfono sul ripiano di un ravolo servendovi dello zoccolo di montaggio opzionale PS 3 F-Lock o montatelo su un supporto da pavimento o da ravolo servendovi del collegamento opzionale per supporto SA 60.

Nota:

Vedi figg. 10 e 11.

Per coprimere meglio le vibrazioni meccaniche, potete montare il microfono sul ripiano del ravolo ancche servendovi della sospensione elastica opzionale H 500 o H 600.

1. Collegate il modulo di montaggio - servendovi di un cavo schermato - ad un ingresso microfonico con alimentazione phantom.

2. Se l'alimentazione phantom del vosto mixer può venir attivata e disattivata, attivatela (leggere a proposito le istruzioni per l'uso del vosto mixer). Il microfono riceve la sua tension d'alimentazione direttamente dall'alimentazione phantom.

3. Prima di montare il cavo, lisciarlo leggermente con la mano. Fate attenzione a non jegare o torcere il cavo.

4. Applicate sul soffitto un gancio adatto o tirate un filoattraverso la sala.
5. Disponete il cavo sul gancio o sul filo in modo che il microfono penda all'altezza desiderata.
6. Fissate il cavo con nastro isolante.

4.3 Microfondo pendente CHM 99

Non fissate il cavo in nessun caso annodandolo sul gancio perchéosi il cavo si torcerebbe e il microfono non sarebbe più posizionabile.

Important!

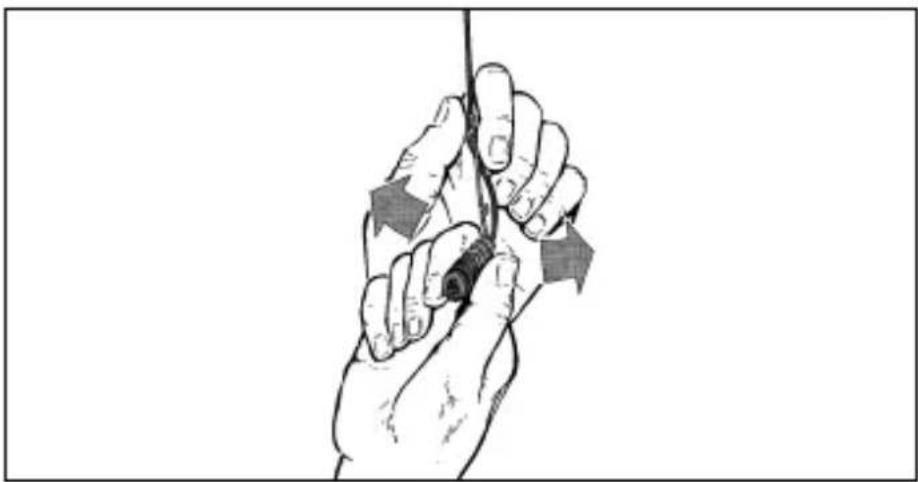

Fig. 1: Posizioneamento del microfono

1. Tenete il cavo con una mano e girate il microfono lentamente nella posizione desiderata.

2. In caso di sbalzi di temperatura, p.e. dovuti al calore dei riflettori, il cavo del CHM 99 si force.

3. L'angolo di torsione dipende sia alla temperatura d'ambiente che alla lunghezza del cavo. Più corto è il cavo, tanto minore la torsione.
4. Quando lavorate con riflettori, accendeteli prima di posizionare il microfono.

Vedi fig. 1.

Avverenza:

4 Montaggio e collegamento

• Dopo aver spento i riflettori, il cavo del microfono si torcerà. Quando riaccendete i riflettori, il microfono ritorna nella stessa posizione in cui l'avevate portato prima.

4.3.1 Come stabilizzare il microfono

Per stabilizzare la posizione del microfono,

1. Infilate una lenza da pesca (lenza in nailon trasparen- te) della necessaria lunghezzaattraverso I'occhiello del morsetto a molla del CHM 99.
2. Fissate la lenza su due pareti oppose in modo che eserciti ancora sufficiente trazione verso il basso per fissare il microfono lateralmente.

4.3.2 Applicazioni

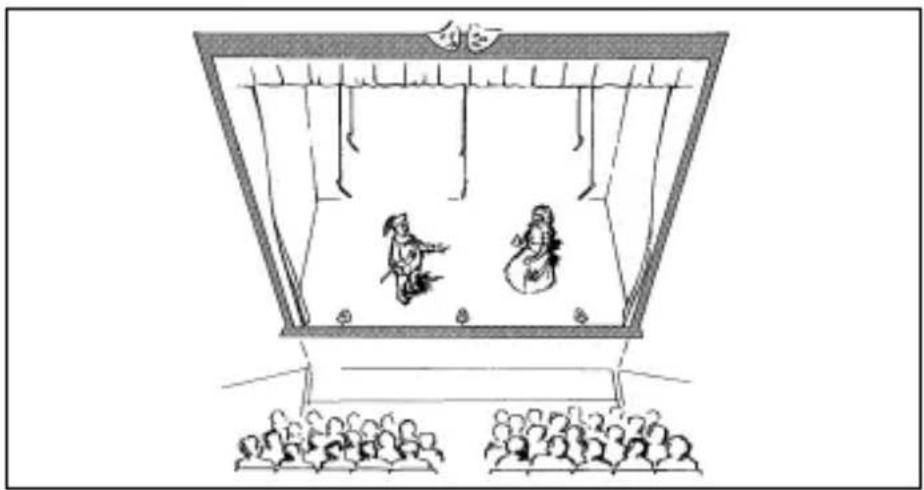

Fig. 2: Sonorizzazione teatro

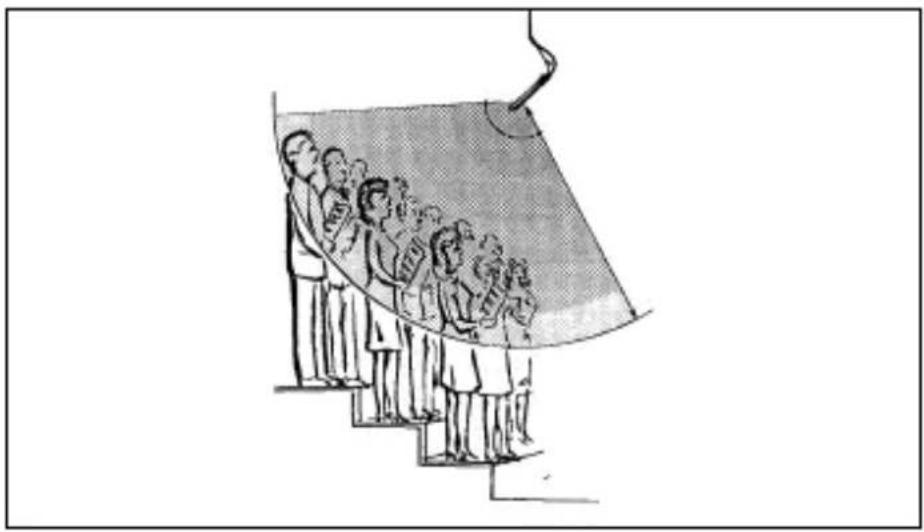

Fig. 3: Ripresa coro

4 Montaggio e collegamento

1. Collegate il microfono mediante un cavo schermato ad un ingresso microfonico con alimentazione phantom.
2. Se l'alimentazione phantom del vosto mixer può essere arrivata e disattivata, attivatela (leggere a proposito le istruzioni per l'uso del vosto mixer).

Il microfono riceve la sua tension d'alimentazione direttamente dall'alimentazione phantom.

4.3.3 Collegamento audio

Se il vostro mixer non dispone di un'altimentazione phantom, Collegate un alimentatore phantom tra ingresso microfonico e adattatore per alimentazione phantom DPA. Raccomandiamo gli alimentatori opzionali della AKG B 18.

Ingressi microfonici simmetrici ed asimmetrici possono essere aiariati con alimentazione phantom secondo IEC 61938 da un technique qualificato. La norma IEC 61938 prescive un'alimentazione positiva da 12, 24 o 48 Volt alle linee audio contro la schermatura del cavo.

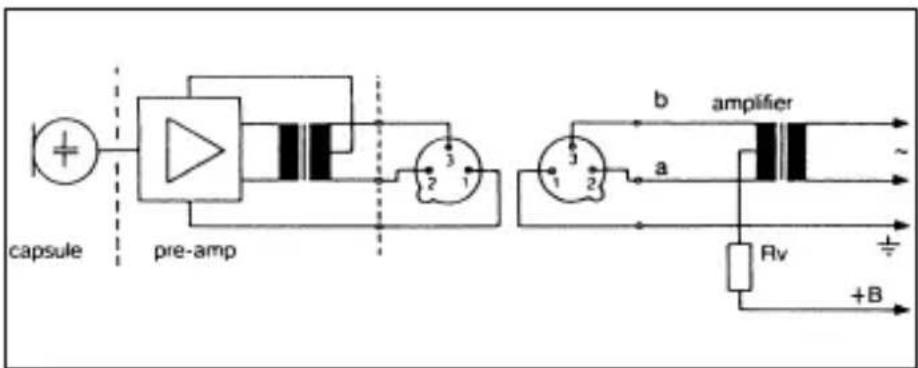

4.4 Alimentazione per ingressienza alimentazione phantom

4.4.1 Ingressi simmetrici

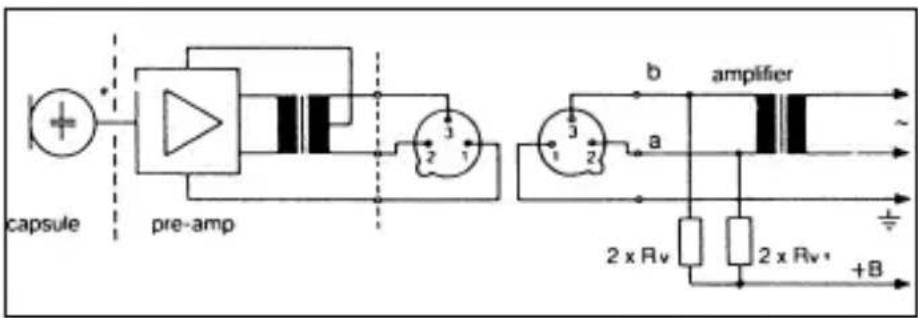

Fig. 4: Collegamento con trasformatore d'ingresso con derivazione mediana (senza massa)
Fig. 5: Collegamento con trasformatore d'ingresso senza derivazione mediana (senza massa)

4 Montaggio e collegamento

4.4.2 Ingressi asimmetrici

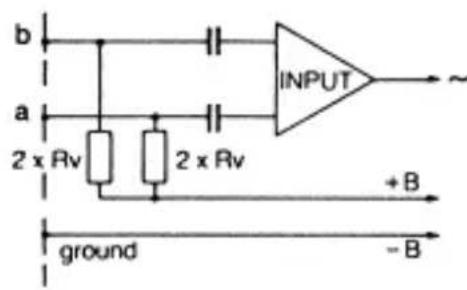

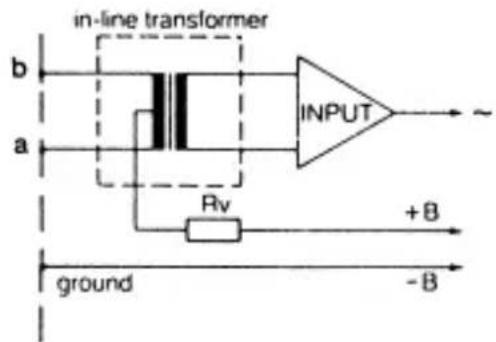

Fig. 6: Stadio d'in-gresso asimmetrico

Se gli ingressi del mixer sono collegati a terra o se non ci sono trasformatori d'ingresso, bisogna insertire condensatori o trasformatori addizzionali nelle linee audio per evitare che lo stadio d'ingresso venga disturbato da correnti di dispersione.

Tabella 2: Valori normali per Rv (oppure 2 × Rv)

Vcc Rv 2 x Rv*

12V± 2V330 680

24V± 4V680 1,200

48V±4V3,300Ω6,800Ω

4.5 Attenuazione dei bassi

• Le resistenze 2x Rv per ragioni di simmetria devono presentare una tolleranza di 0,5% al massimo.

Vedi fig. 7.

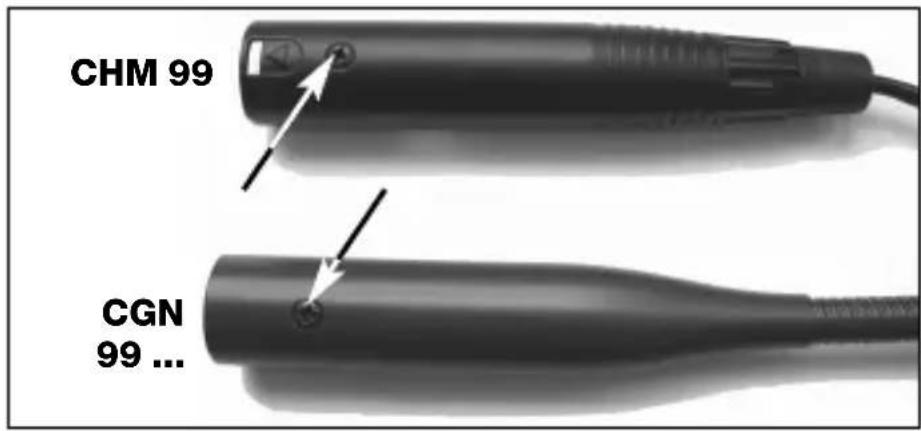

L'adattatore per alimentazione phantom DPA è dotato di un'attenuazione dei bassi per coprimere rumori esterni a Bassa frequenza.

1. Allentate la vite di fissaggio del microfono rispettamente dell'adattatore per alimentazione phantom DPA.
2. Sfilate CON CURA il print alla scatola.

Fig. 7: Vite di fissaggio

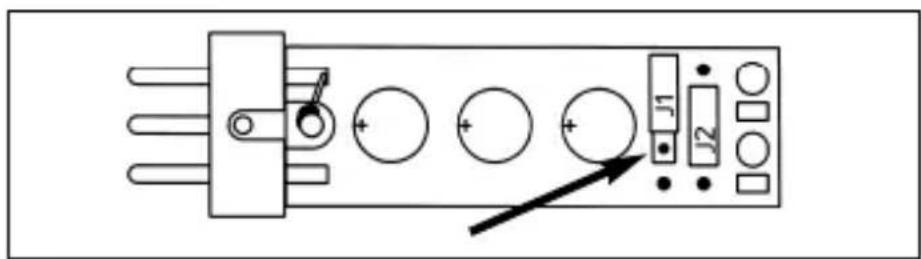

Fig. 8: Circuito stampato del DPA

1. Per attivare l'attenuazione dei bassi, inserte il ponticello J1 nel paio di contatti centrale disporto sul circuito stampato.

Vedi fig. 8.

5 Dati tecnici

Microfono CGN 99 C/S CGN 99 H/S
	CGN 99 C/L CGN	99 H/L CHM 99
Funzionamento microfono	a condensatore con carica permanente
Direttività cardioide ipercardioide cardiode
Risponsta in frequenza 70-	18.000 Hz 50-19.00	00 Hz 70-18.000 Hz
Sensibilità 18 mV/Pa 12 mV	V/Pa 18 mV/Pa	△ -35 dBV*	△ -35 dBV*
Pressione acustica limite (coeff. di distorsione: 1%)	125 dB	125 dB	125 dB
Livello di rumore equivalente	<21 dB-A	<21 dB-A	<21 dB-A
Rapporto segnale/rumore (ponderazione A)	>73 dB	>73 dB	>73 dB
Impedenza elettrica	<600 Ω	<600 Ω	<600 Ω
Impedenza di carico raccomandata	>2000 Ω	>2000 Ω	>2000 Ω
Alimentazione	9-52 V alimentazione phantom secondo IEC 61938 (adattatore DPA integrato)
Assorbimento	<3 mA	<3 mA	<3 mA
Connettore	XLR-3	XLR-3	XLR-3
Superficie	nero opaco	nero opaco	nero opaco
Dimensioni (diam. capsula x lunghezza)	13,5 x 380 mm	13,5 x 380 mm
	13,5 x 580 mm	13,5 x 580 mm	13,5 x 55 mm
Peso netto/brutto	160/480 g 160/480 g	0 g	g
	170/500 g 170/500 g	0 g 20/480
Numero d'ordine	2965H00110	2965H00120
	2965H00130	2965H00140	2965H00150

• rif. a 1 V/Pa

Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è disponibile al site http://www.akg.com oppure all'indirizzo email [e-mail].

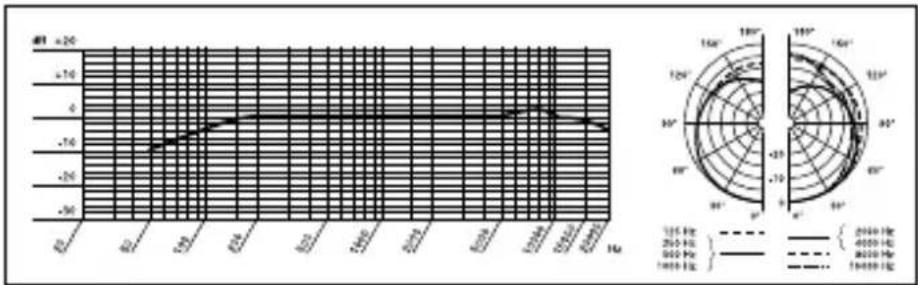

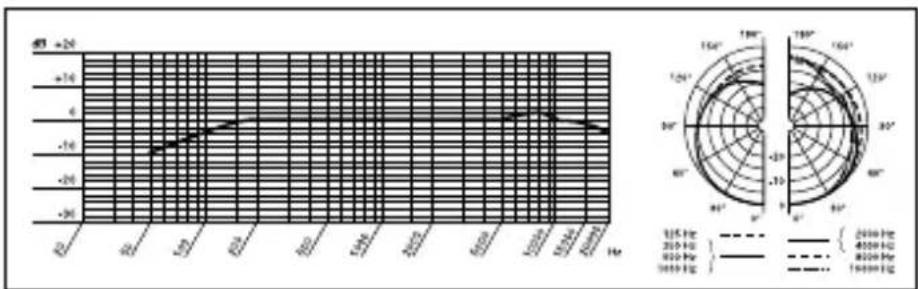

Risposta in frequenza & diagramma polare CGN 99 C/S

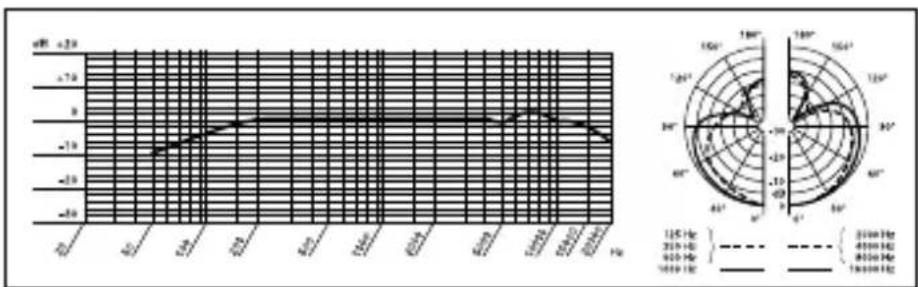

Risposta in frequenza & diagramma polare CGN 99 H/S

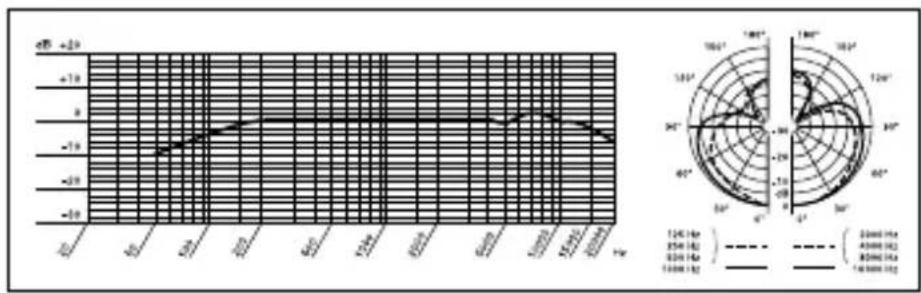

Risosta in frequenza & diagramma polare CGN 99 C/L

Risposta in frequenza & diagramma polare CGN 99 H/L

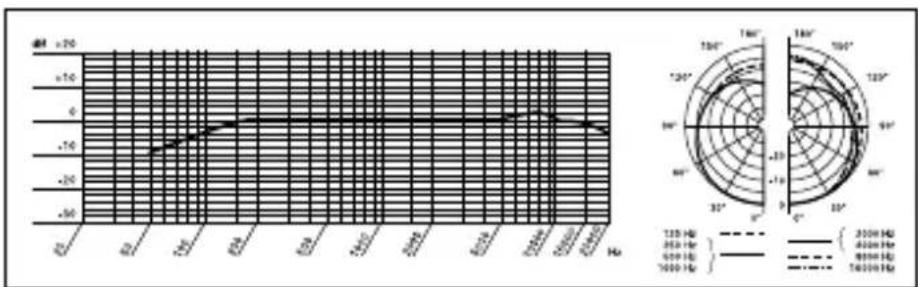

Risosta in frequenza & diagramma polare CHM 99
