MODE D'EMPLOI CHM 99 AKG

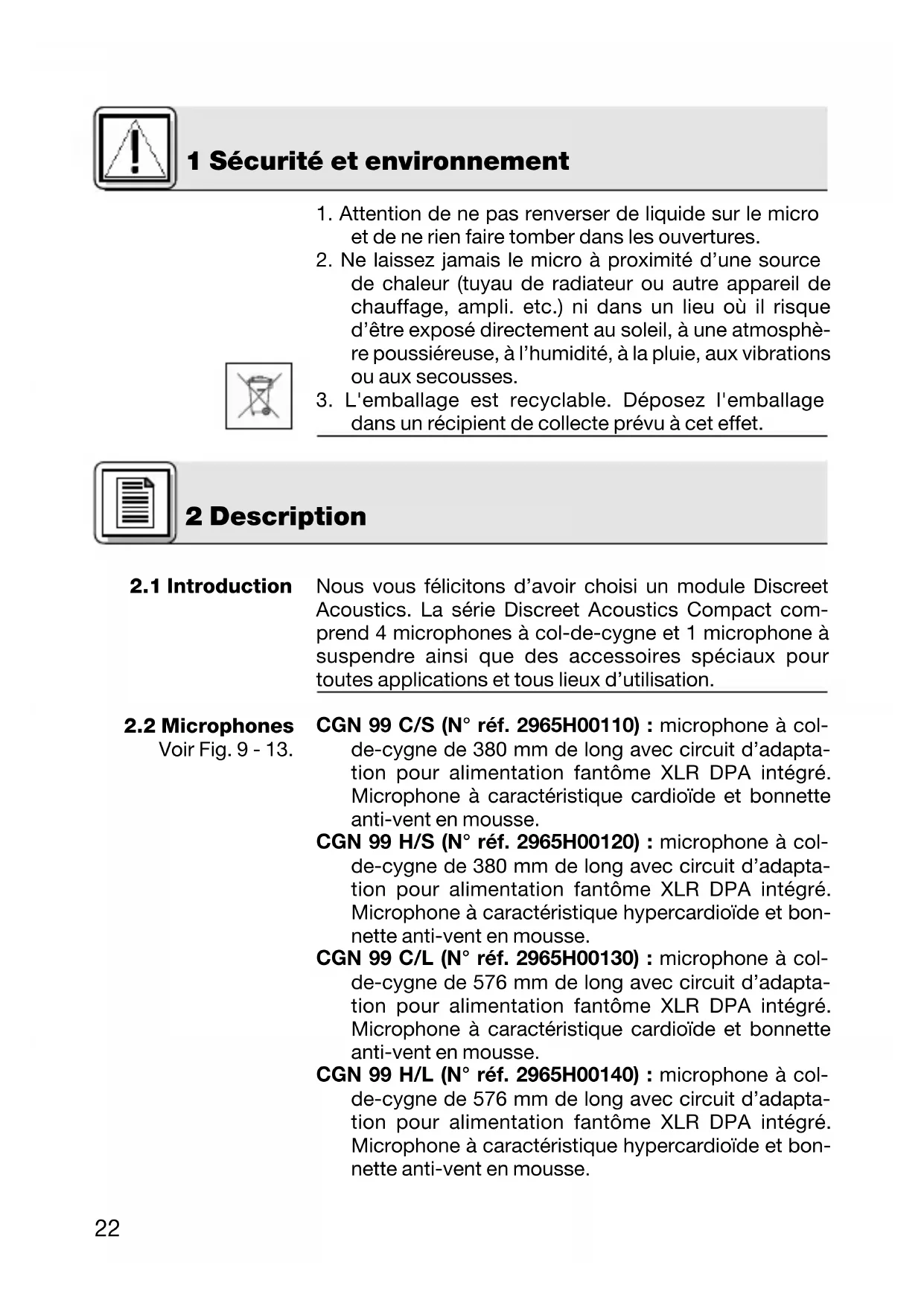

1. Attention de ne pas renverser de liquide sur le micro

et de ne rien faire tomber dans les ouvertures.

2. Ne laissez jamais le micro à proximité d’une source

de chaleur (tuyau de radiateur ou autre appareil de chauffage, ampli. etc.) ni dans un lieu où il risque d’être exposé directement au soleil, à une atmosphè- re poussiéreuse, à l’humidité, à la pluie, aux vibrations ou aux secousses.

3. L'emballage est recyclable. Déposez l'emballage

dans un récipient de collecte prévu à cet effet. Nous vous félicitons d’avoir choisi un module Discreet Acoustics. La série Discreet Acoustics Compact com- prend 4 microphones à col-de-cygne et 1 microphone à suspendre ainsi que des accessoires spéciaux pour toutes applications et tous lieux d’utilisation. CGN 99 C/S (N° réf. 2965H00110) : microphone à col- de-cygne de 380 mm de long avec circuit d’adapta- tion pour alimentation fantôme XLR DPA intégré. Microphone à caractéristique cardioïde et bonnette anti-vent en mousse. CGN 99 H/S (N° réf. 2965H00120) : microphone à col- de-cygne de 380 mm de long avec circuit d’adapta- tion pour alimentation fantôme XLR DPA intégré. Microphone à caractéristique hypercardioïde et bon- nette anti-vent en mousse. CGN 99 C/L (N° réf. 2965H00130) : microphone à col- de-cygne de 576 mm de long avec circuit d’adapta- tion pour alimentation fantôme XLR DPA intégré. Microphone à caractéristique cardioïde et bonnette anti-vent en mousse. CGN 99 H/L (N° réf. 2965H00140) : microphone à col- de-cygne de 576 mm de long avec circuit d’adapta- tion pour alimentation fantôme XLR DPA intégré. Microphone à caractéristique hypercardioïde et bon- nette anti-vent en mousse. 2 Description 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:53 Uhr Seite 2223 2 Description Voir Fig. 14.

optionnels Voir Fig. 9. Voir Fig. 10. Voir Fig. 11. Voir Fig. 12. Voir Fig. 13. Voir Tableau 1. CHM 99 (N° réf. 2965H00150) : microphone à suspendre avec pince à ressort et 10 m de câble spécial avec cir- cuit d’adaptation pour alimentation fantôme XLR DPA. Caractéristique cardioïde. Utilisez toujours la bonnette anti-vent fournie (sauf si elle se voit trop). Elle protège le micro de la poussière et de l’humidité et élimine efficacement les pop et bruits dus au souffle. Alimentation à piles B 18 pour tous les microphones Discreet Acoustics Compact Socle de montage PS3 F-Lock pour tous les micro- phones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21) Support élastique H 500 pour tous les microphones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21) Support élastique H 600 pour tous les microphones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21) Adaptateur support SA 60 pour tous les microphones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21) Supports de table ST 1, ST 45 pour tous les micro- phones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21) N’oubliez pas que l’angle de capture influe à la fois sur la distance maximale à la source et sur la surface captée. Plus l’angle de capture est petit (hypercardioïde) plus la distance maximale entre locuteur et micro est grande mais plus la surface captée est réduite. Le choix entre un microphone cardioïde ou hypercardioï- de dépend donc de la situation pour l’utilisation envisa- gée. 3 Applications des microphones 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:53 Uhr Seite 2324 3 Applications des microphones

col-de-cygne CGN 99 … Voir Fig. 9 et 12. Remarque : Voir Fig. 10 et 11. Tous les microphones de la gamme Discreet Acoustics Compact sont des micros électrostatiques nécessitant donc une alimentation (alimentation fantôme). Les micro- phones sont conçus pour le raccordement à une entrée de micro avec alimentation fantôme (9 à 52 V). Pour le rac- cordement à une entrée sans alimentation fantôme se reporter au point 4.4.

1. Montez le microphone au moyen du socle de monta-

ge optionnel PS 3 F-Lock sur un plateau de table ou bien avec l’adaptateur de pied optionnel SA 60 sur un pied de sol ou de table. Pour une meilleure immunité aux vibrations, vous pouvez également encastrer le microphone dans la table au moyen du support élastique optionnel H 500 ou H 600.

2. Raccordez le microphone à une entrée de micropho-

CHM 99 Directivité cardioïde hypercardioïde cardioïde hypercardioïde cardioïde Position des haut-parleurs derrière le micro seulement latéralement ou obli- quement dreeière le micro derrière le micro seulement latéralement ou obli- quement dreeière le micro derrière le micro seulement Distance à la source

suspendre CHM 99 Important! Fig. 1 : Orientation du microphone Voir Fig. 1. Remarque : ne avec alimentation fantôme au moyen d’un câble blindé.

3. Si l’alimentation fantôme de votre table de mixage est

commutable, mettez-la en service (consultez à cet effet le mode d’emploi de votre table de mixage). Le microphone est alimenté directement par l’alimen- tation fantôme.

1. Avant de procéder au montage, étirez le câble

doucement avec la main, en faisant bien attention de ne pas le vriller ou le couder.

2. Fixez un crochet approprié au plafond ou tendez un fil

3. Placez le câble sur le crochet ou le fil de manière à ce

que le micro soit suspendu à la hauteur voulue.

4. Fixez le câble avec du chatterton.

Ne fixez jamais le câble au crochet en faisant un nœud! Le câble finirait par se retourner et vous n’arriveriez plus à positionner correctement le micro.

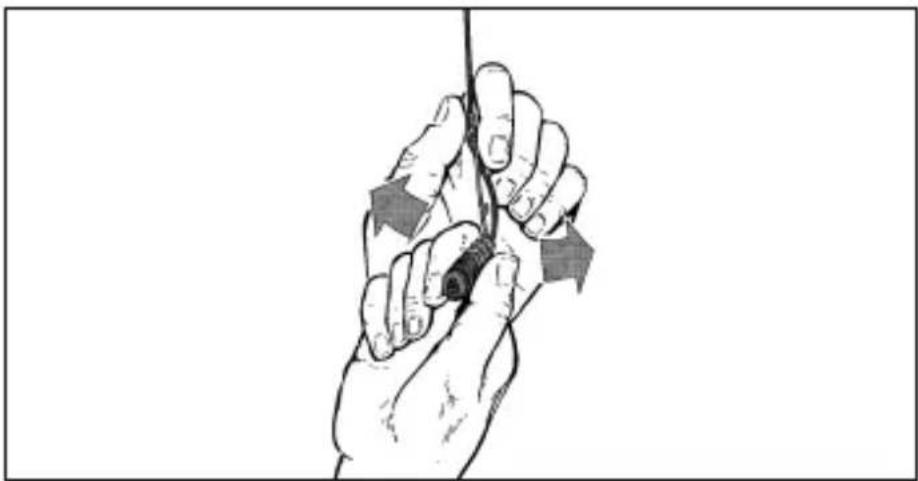

5. Maintenez le câble d’une main et tournez le micro

avec précautions pour lui faire occuper la position voulue.

• Le câble du CHM 99 vrille sous l’effet de variations de la température, p.ex. lorsqu’il est exposé à la chaleur de projecteurs. 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:53 Uhr Seite 2526 4 Montage et raccordement

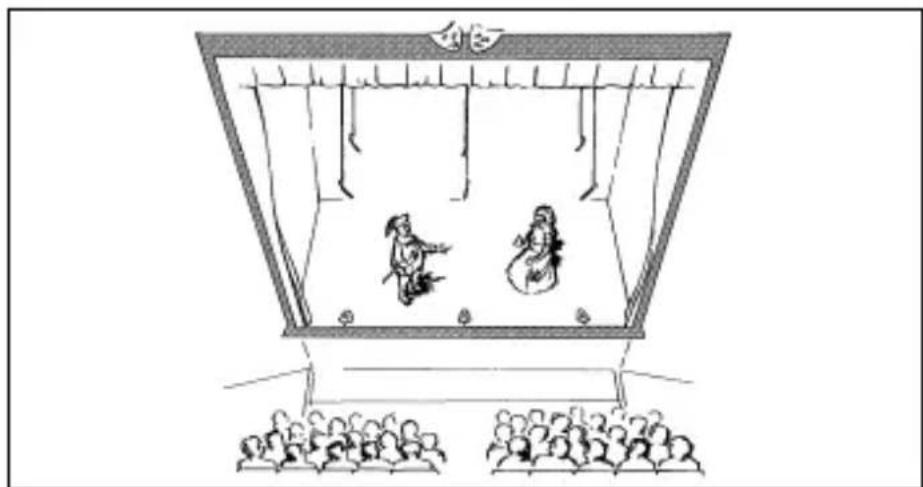

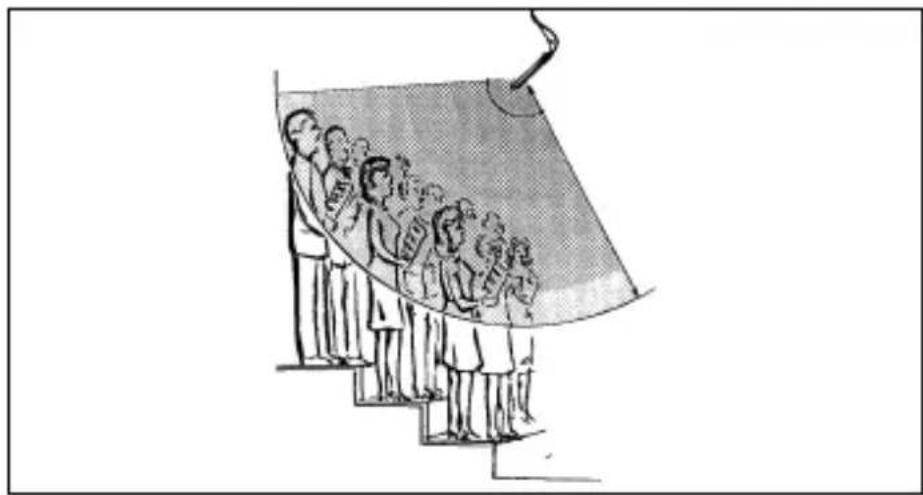

Fig. 2: Sonorisation de théâtre Fig. 3: Enregistrement d’une chorale

• L’angle de vrillage dépend d’une part de la tempéra- ture ambiante, d’autre part de la longueur du câble. Plus le câble est court, moins le vrillage est important.

• Si vous travaillez avec des projecteurs, allumez- les avant d’orienter le micro.

• Lorsque vous éteindrez les projecteurs, le micro changera d’orientation. Lorsque vous réallumerez les projecteurs il reprendra la position que vous aviez choisie. Pour stabiliser le micro :

1. Introduisez une ligne de pêcheur (fil de nylon transpa-

rent) de la longueur voulue dans l’œillet de la pince du CHM 99.

2. Fixez le fil à deux murs opposés de manière à obtenir

une traction vers le bas juste suffisante pour maintenir le micro latéralement. 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:53 Uhr Seite 2627 4 Montage et raccordement

pour entrées sans alimentation fantôme

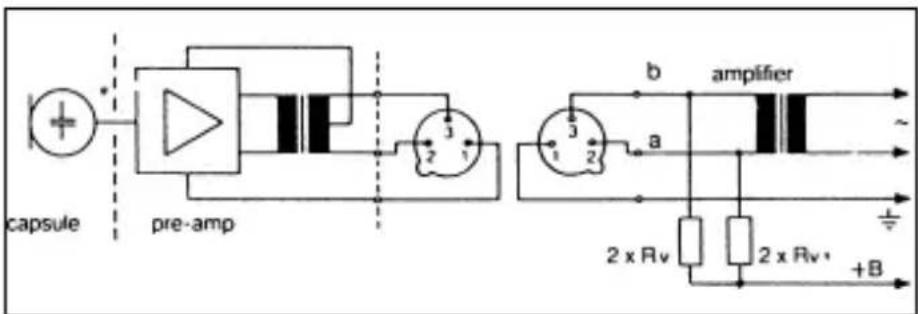

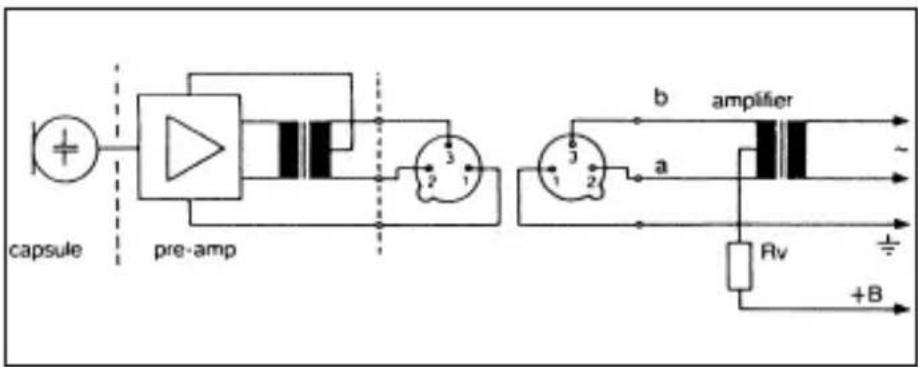

symétriques Fig. 4: Schéma pour un transformateur d’entrée avec prise médiane (circuit flottant) Fig. 5: Schéma pour un transformateur d’entrée sans prise médiane (circuit flottant)

1. Raccordez le microphone à l’aide d’un câble blindé

sur une entrée micro avec alimentation fantôme.

2. Si l’alimentation fantôme de votre table de mixage est

commutable, mettez-la en service (consultez à cet effet le mode d’emploi de votre table de mixage). Le microphone est alimenté directement par l’alimen- tation fantôme. Si votre table de mixage ne comporte pas d’alimentation fan- tôme, intercalez une alimentation fantôme entre l’entrée de micro et l'adaptateur DPA. Nous recommandons les modules d’alimentation AKG optionnels B 18. Il est également possible de faire installer par un techni- cien qualifié une alimentation fantôme selon IEC 61938 dans des entrées micro symétriques et asymétiques. Cette norme demande sur les fils b.f. une tension positive de 12, 24 ou 48 volts, rapportée au blindage. 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:53 Uhr Seite 2728 4 Montage et raccordement

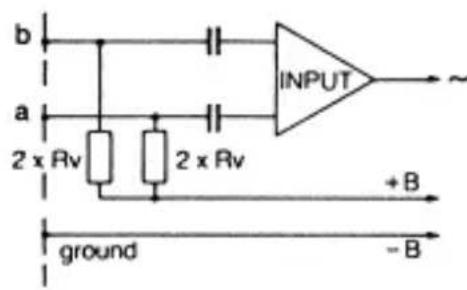

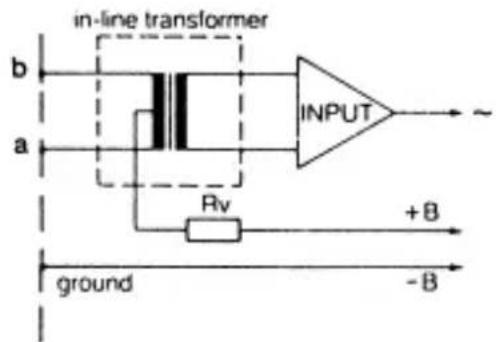

métriques Fig. 6: Etage d’entrée asymétrique Tableau 2: Valeurs standard pour Rv (ou 2 x Rv) Si les entrées de la table de mixage sont mises à la terre ou qu’on ne dispose pas de transformateurs d’entrée, il est nécessaire d’insérer des condensateurs ou des trans- formateurs supplémentaires dans les lignes audio pour protéger l’étage d’entrée d’éventuels courants de fuite. Vcc Rv 2 x Rv* 12 V ±2 V 330 Ω 680 Ω 24 V ±4 V 680 Ω 1,200 Ω 48 V ±4 V 3,300 Ω 6,800 Ω

• Pour respecter la symétrie, l’écart de tolérance des résistances 2 x Rv ne devra pas dépasser 0,5%. 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:53 Uhr Seite 2829 4 Montage et raccordement

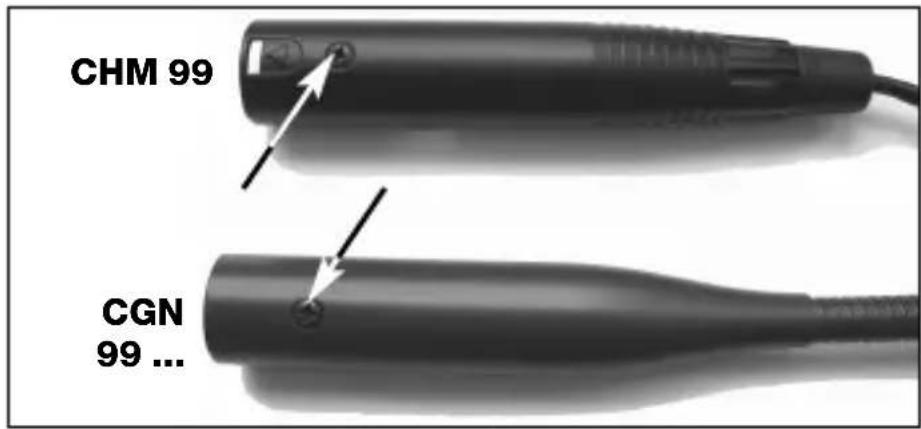

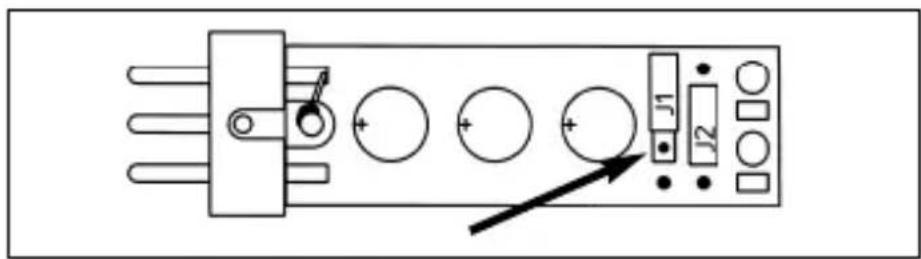

grave Fig. 7 : Vis de fixation Voir Fig. 7. Fig. 8: Carte DPA Voir Fig. 8. L’adaptateur fantôme DPA possède un atténuateur de grave neutralisant les parasites à basse fréquence.

1. Desserrez la vis de fixation du microphone ou de

l’adaptateur d’alimentation fantôme DPA.

2. Extrayez avec PRÉCAUTIONS la carte du boîtier.

3. Pour activer l’atténuateur de grave mettez le pontage

J1 sur le pair de contacts central sur la carte. CHM 99 CGN

• rapp. à 1 V/Pa Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site http://www.akg.com ou en adressant un e-mail à sales@akg.com. 5 Caractéristiques techniques Microphone CGN 99 C/S CGN 99 H/S CGN 99 C/L CGN 99 H/L CHM 99 Fonctionnement microphone électrostatique à charge permanente Directivité cardioïde hypercardioïde cardioïde Réponse en fréquence 70-18.000 Hz 50-19.000 Hz 70-18.000 Hz Sensibilité 18 mV/Pa 12 mV/Pa 18 mV/Pa -35 dBV* -38 dBV* -35 dBV* Pression sonore maxi. (facteur de distorsion de 1%) 125 dB 125 dB 125 dB Niveau de bruit équivalent <21 dB-A <21 dB-A <21 dB-A Rapport signal/bruit (pondération A) >73 dB >73 dB >73 dB Impédance électrique <600 Ω <600 Ω <600 Ω Impédance de charge recommandée >2000 Ω >2000 Ω >2000 Ω Alimentation 9-52 V alimentation fantôme selon IEC 61938 (adaptateur DPA intégré) Consommation <3 mA <3 mA <3 mA Connecteur XLR-3 XLR-3 XLR-3 Finition noir mat noir mat noir mat Dimensions 13,5 x 380 mm 13,5 x 380 mm (diam. capsule x longueur) 13,5 x 580 mm 13,5 x 580 mm 13,5 x 55 mm Poids net/d’expédition 160/480 g 160/480 g 170/500 g 170/500 g 20/480 g N° réf. 2965H00110 2965H00120 2965H00130 2965H00140 2965H00150 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:53 Uhr Seite 3031 5 Caractéristiques techniques Réponse en fréquence & diagramme polaire

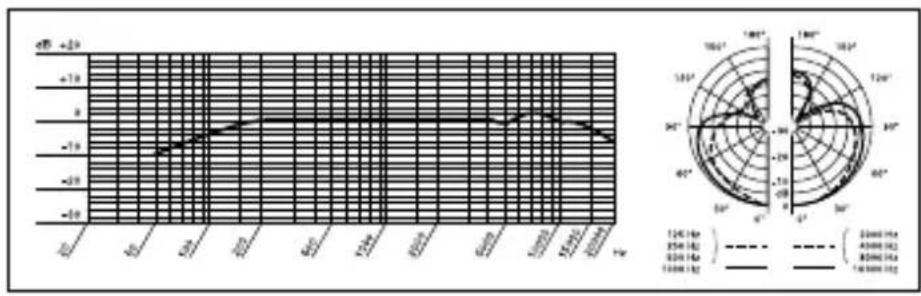

Réponse en fréquence & diagramme polaire

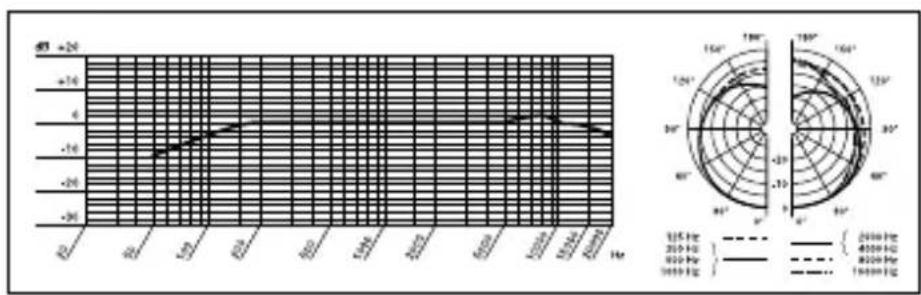

Réponse en fréquence & diagramme polaire

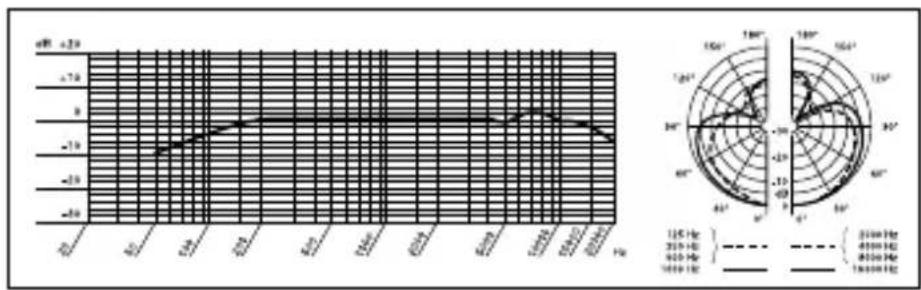

Réponse en fréquence & diagramme polaire
