CHM 99 - Mikrofon AKG - Kostenlose Bedienungsanleitung

Produkttyp	Elektrostatisches Hängemikrofon mit permanenter Ladung
Marke	AKG
Modell	CHM 99
Referenznummer	2965H00150
Richtcharakteristik	Niere
Frequenzgang	70 - 18.000 Hz
Empfindlichkeit	18 mV/Pa (-35 dBV re 1 V/Pa)
Maximaler Schalldruckpegel (1% Klirrfaktor)	125 dB
Äquivalenter Geräuschpegel	< 21 dB-A
Signal-Rausch-Verhältnis (A-bewertet)	> 73 dB
Elektrische Impedanz	< 600 Ω
Empfohlene Lastimpedanz	> 2000 Ω
Stromversorgung	Phantomspeisung 9 bis 52 V nach IEC 61938 (integrierter DPA-Adapter)
Stromverbrauch	< 3 mA
Steckverbinder	XLR-3
Oberfläche	Matt schwarz
Abmessungen (Kapseldurchmesser x Länge)	13,5 x 55 mm
Nettogewicht	20 g
Versandgewicht	480 g
Mitgeliefertes Zubehör	Federklammer, 10 m Spezialkabel mit DPA-Adapter, Schaumstoff-Windschutz
Hauptfunktionen	Hängemikrofon für Beschallung, Chorgesang, Theater; per Jumper aktivierbarer Bassabsenkfilter
Pflege und Reinigung	Windschutz verwenden, um das Mikrofon vor Staub und Feuchtigkeit zu schützen; Flüssigkeiten vermeiden; mit einem weichen, trockenen Tuch reinigen
Sicherheit	Nicht Hitze, direkter Sonneneinstrahlung, Staub, Feuchtigkeit, Regen oder Stößen aussetzen; keine Flüssigkeiten verschütten
Ersatzteile und Reparierbarkeit	Windschutz (Ref. 2965Z2001), Netzteil B18, optionale Stative und Halterungen (PS3, H500, H600, SA60, ST1, ST45); Reparatur durch qualifiziertes Fachpersonal
Allgemeine Informationen	Elektrostatisches Mikrofon mit Phantomspeisung; geeignet für Entfernungen von 1 bis 3 m zur Quelle; nur mit Lautsprechern hinter dem Mikrofon verwenden

Häufig gestellte Fragen - CHM 99 AKG

Wie schließe ich das CHM 99 Mikrofon an?

Schließen Sie das Mikrofon an einen Mikrofoneingang mit Phantomspeisung (9 bis 52 V) mit dem mitgelieferten abgeschirmten Kabel an. Wenn Ihr Mischpult keine Phantomspeisung hat, schalten Sie ein externes Netzteil wie das AKG B18 dazwischen.

Was ist eine Phantomspeisung?

Die Phantomspeisung ist eine Gleichspannung (normalerweise 48 V), die auf die Signalleitungen eines Mikrofons gelegt wird, um dessen Elektronik zu versorgen. Sie ist bei professionellen Mischpulten Standard und mit dem CHM 99 kompatibel.

Wie richte ich das CHM 99 Mikrofon aus?

Halten Sie das Kabel mit einer Hand und drehen Sie das Mikrofon vorsichtig, um die gewünschte Ausrichtung zu erreichen. Vermeiden Sie es, das Kabel zum Aufhängen zu verknoten. Verwenden Sie einen Haken oder eine gespannte Schnur zur Befestigung an der Decke.

Wie stabilisiere ich das Mikrofon, damit es sich nicht dreht?

Um das CHM 99 zu stabilisieren, führen Sie einen transparenten Nylonfaden durch die Öse der Klemme und befestigen Sie ihn an zwei gegenüberliegenden Wänden. Die Spannung sollte gerade ausreichen, um das Mikrofon seitlich zu halten.

Wie aktiviere ich den Bassabsenkfilter?

Schrauben Sie die Befestigungsschraube des DPA-Adapters ab und entfernen Sie vorsichtig die Platine. Setzen Sie den Jumper J1 auf das mittlere Kontaktpaar. Dadurch wird ein Hochpassfilter aktiviert, der Handhabungsgeräusche reduziert.

Welche Richtcharakteristik hat das CHM 99?

Das CHM 99 hat eine Nieren-Richtcharakteristik, das heißt, es nimmt hauptsächlich Schall von vorne auf und unterdrückt Schall von hinten. Ideal für die Beschallung mit Lautsprechern hinter dem Mikrofon.

Welche Anwendungen werden für das CHM 99 empfohlen?

Das CHM 99 ist konzipiert für die Beschallung von Theatern, die Aufnahme von Chören und jede Situation, die ein Hängemikrofon in einiger Entfernung (1 bis 3 m von der Quelle) erfordert. Seine Nierencharakteristik ermöglicht eine gute Rückkopplungsunterdrückung.

Wie reinige ich das Mikrofon?

Verwenden Sie den mitgelieferten Windschutz, um das Mikrofon vor Staub und Feuchtigkeit zu schützen. Zur Reinigung wischen Sie es vorsichtig mit einem weichen, trockenen Tuch ab. Niemals Flüssigkeiten verwenden.

Welches Kabel sollte ich mit dem CHM 99 verwenden?

Das CHM 99 wird mit einem 10 m Spezialkabel geliefert, das einen DPA-Adapter für Phantomspeisung integriert. Sie können jedes standardmäßige abgeschirmte XLR-3 Mikrofonkabel verwenden, wenn Sie es ersetzen.

Was tun, wenn das Mikrofon keinen Ton liefert?

Überprüfen Sie zuerst, ob die Phantomspeisung an Ihrem Mischpult aktiviert ist (9-52 V). Stellen Sie sicher, dass das Kabel richtig angeschlossen ist und das Mikrofon auf die Quelle ausgerichtet ist. Testen Sie mit einem anderen Kabel oder einem anderen Eingang.

BEDIENUNGSANLEITUNG CHM 99 AKG

BEDIENUNGSHINWEISE S.2

Bitte vor Inbetriebnahme des Gerätes lessen!

USERINSTRUCTIONS p.12

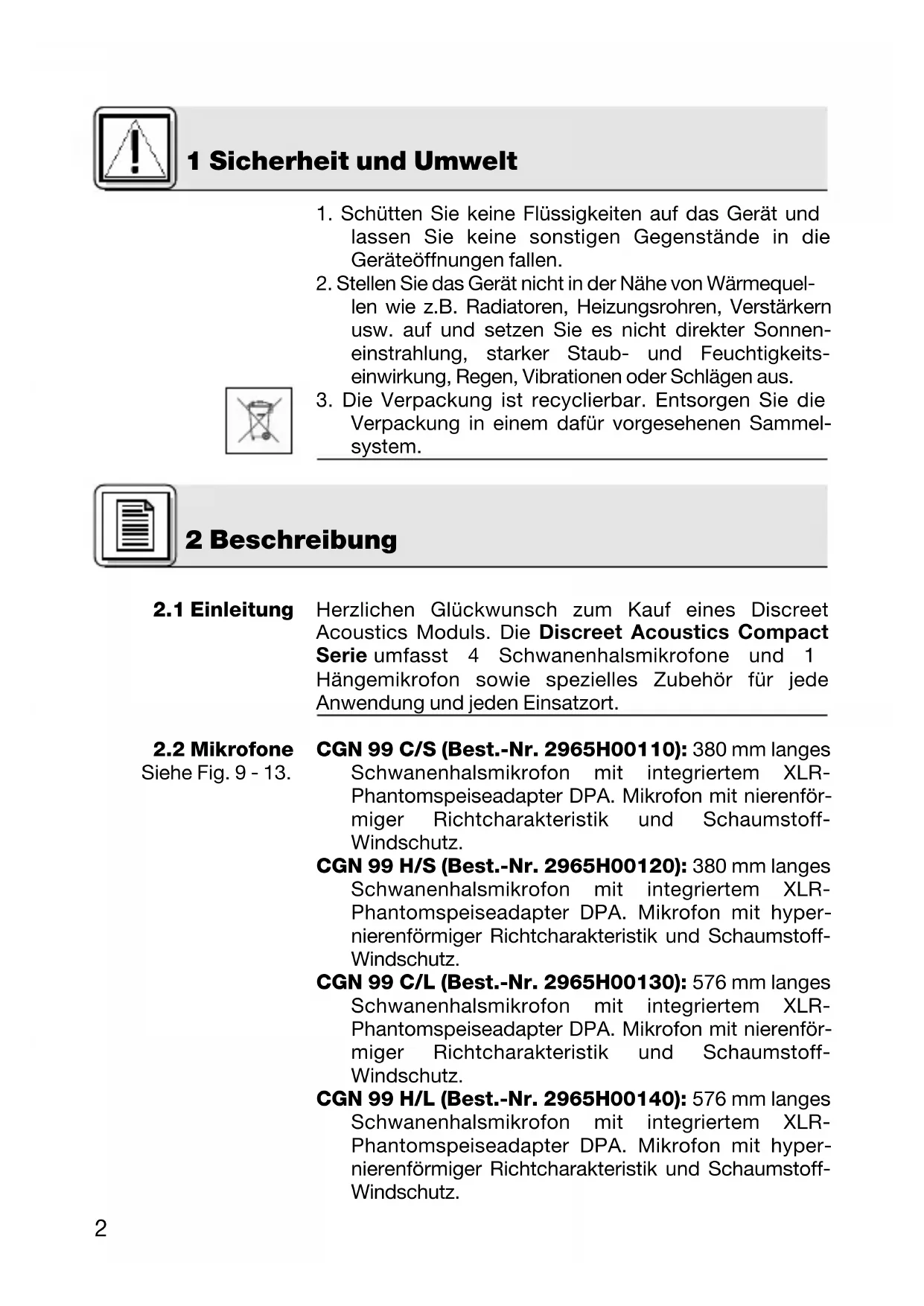

1 Sicherheit und Umwelt

1. Schütten Sie keine Flüssigkeiten auf das Gerät und halten Sie keine sonstigen Gegenstände in die Geräteöffnungen fallen.
2. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie z.B. Radiatoren, Heizungsrohren, Verständern usw. auf und setzen Sie es nicht direkter Sonnen einstrahlung, starker Staub- und Feuchtgieteinwirkung, Regen, Vibrationen oder Schlägen aus.
3. Die Verpackung ist recyclierbar. Entsorgen Sie die Verpackung in einem darauf vorgesehenen Sammelsystem.

2 Beschreibung

2.1 Einleitung

Herzlichen Glückwunsch zum Kauf eines Discreet Acoustics Moduls. Die Discreet Acoustics Compact Serie umfasst 4 Schwanenhalsmikrofone und 1 Hangemikrofon sowie spezielles Zubehör für jeder Anwendung und jeder Einsatzort.

2.2 Mikrofone Siehe Fig. 9 - 13.

CGN 99 C/S (Best.-Nr. 2965H00110): 380 mm langes Schwanenhalsmikrofon mit integriertem XLR-Phantomspeiseadapter DPA. Mikrofon mit nierenförmiger Richtcharakteristik und Schaumstoff-Windschutz.

CGN 99 H/S (Best.-Nr. 2965H00120): 380 mm langes Schwanenhalsmikrofon mit integriertem XLR-Phantomspeiseadapter DPA. Mikrofon mit hypernierenforniger Richtcharakteristik und Schaumstoff-Windschutz.

CGN 99 C/L (Best.-Nr. 2965H00130): 576 mm langes Schwanenhalsmikrofon mit integriertem XLR-Phantomspeiseadapter DPA. Mikrofon mit nierenformiger Richtcharakteristik und Schaumstoff-Windschutz.

CGN 99 H/L (Best.-Nr. 2965H00140): 576 mm langes Schwanenhalsmikrofon mit integriertem XLR-Phantomspeiseadapter DPA. Mikrofon mit hypernierenforniger Richtcharakteristik und Schaumstoff-Windschutz.

CHM 99 (Best.-Nr. 2965H00150): Hangemikrofon mit Federklemme und 10 m langem Spezialkabel mit XLR-Phantomspeiseadapter DPA. Nierenförmige Richtcharakteristik.

Siehe Fig. 14.

Verwenden Sie immer den mitgelieferten Windschutz (außer der Windschutz wurde optisch storen). Er schützt das Mikrofon vor Staub und Feuchtigkeit und unterrückt Pop- und Windgeräusaiche weltgehend.

2.3 Windschutz (2965Z2001)

Batteriespeisegerät B 18 für alle Discreet Acoustics Compact Mikrofone

2.4 Empfohlenes Zubehor

Montagesockel PS3 F-Lock für alle Discreet Acoustics Compact Schwanenhalsmikrofone (nicht für CHM 99)

Siehe Fig. 9.

Elastische Halterung H 500 für alle Discreet Acoustics Compact Schwanenhalsmikrofone (nicht für CHM 99)

Siehe Fig. 10.

Elastische Halterung H 600 für alle Discreet Acoustics Compact Schwanenhalsmikrofone (nicht für CHM 99)

Siehe Fig. 11.

Stativanschluss SA 60 für alle Discreet Acoustics Compact Schwanenhalsmikrofone (nicht für CHM 99)

Siehe Fig. 12.

Tischstative ST 1, ST 45 für alle Discreet Acoustics Compact Schwanenhalsmikrofone (nicht für CHM 99)

Siehe Fig. 13.

3 Mikrofonanwendungen

Bitte beachten Sie, dass der Aufnahmewinkel sowohl den maximalen Besprechungsabstand als auch die abzunehmende Fläche beeinflusst. Je kleiner der Aufnahmewinkel (Hyperniere),esto größter die maximale Distan zwischen Sprecher und Mikrofon,esto kleiner aber die abzunehmende Fläche.

Ob Sie ein Nieren- oder Hypernierenmikrofon eingt dar. hängt daher von der jeweiligen Anwendungssituation ab.

Siehe Tabelle 1.

3 Mikrofonanwendungen

Tabelle 1: Mikrofonanwendungen

Mikrofon	Richt-CHARakteristik	Lautsprecher-position	Besprechungs-abstand	Anwendung
CGN 99 C/S	Niere	nur hinter dem Mikrofon	30 - 60 cm	Beschaltung
CGN 99 H/S	Hyperniere	seitlich bis schräg hinter dem Mikrofon	30 - 90 cm	Beschaltung
CGN 99 C/L	Niere	nur hinter dem Mikrofon	30 - 60 cm	Beschaltung
CGN 99 H/L	Hyperniere	seitlich bis schräg hinter dem Mikrofon	30 - 90 cm	Beschaltung
CHM 99	Niere	nur hinter dem Mikrofon	1 - 3 m	Beschaltung

4 Montage und Anschluss

4.1 Einleitung

Alle Mikrofone der Discreet Acoustics Compact Serie sind Kondensatormikrofone und benötigen dazu eine Stromversorgung (Phantomspeisung). Die Mikrofone sind für den Anschluss an Mikrofoneingänge mit Phantomspeisung (9 bis 52 V) ausgelegt. Anschluss an Eingänge ohne Phantomspeisung siehe Kapitel 4.4.

4.2 Schwanenhalsmikrofone CGN 99 ...

Siehe Fig. 9 und 12.

1. Montieren Sie das Mikrofon mittels des optionalen Montagesockels PS 3 F-Lock auf einer Tischplatte oder mit dem optionalen Stativanschluss SA 60 auf einem Boden- oder Tischstativ.

Hinweis:

Siehe Fig. 10 und 11.

Zur betteren Körperschallunterrückung konnen Sie das Mikrofon auch mittels der optionalen elastischen Lagerung H 500 oder H 600 in die Tischplatte einbau- en.

1. SchlieBen Sie das Mikrofon mittels eines geschirmten Kabels an einen Mikrofoneingang mit Phantomspeisung an.

2. Wenn die Phantomspeisung Ihres Mischpults schaltbar ist, schalten Sie sie ein. (Lesen Sie dazu die Bedienungsanleitung Ihres Mischpults nach.) Das Mikrofon erhalten seine Versorgungsspannung direkt aus der Phantomspeisung.

3. Streifen Sie vor der Montage das Kabel leicht mit der Hand aus. Achten Sie daraufuf, das Kabel weder zu knicken noch zu verdrehen.

4. Bringen Sie an der Decke einen geeigneten Haken an, bzw. spannen Sie eine Leine quer durch den Raum.
5. Legen Sie das Kabel so über den Haken, bzw. die Leine, dass das Mikrofon in der gewünschten Höhe hangt.
6. Fixieren Sie das Kabel mit Isolierband.

Befestigen Sie das Kabel auf keinen Fall mit einem Knoten am Haken! Dadurch wurde sich das Kabel mit der Zeit verdrehen und das Mikrofon waren in der Folge nicht mehr positionierbar.

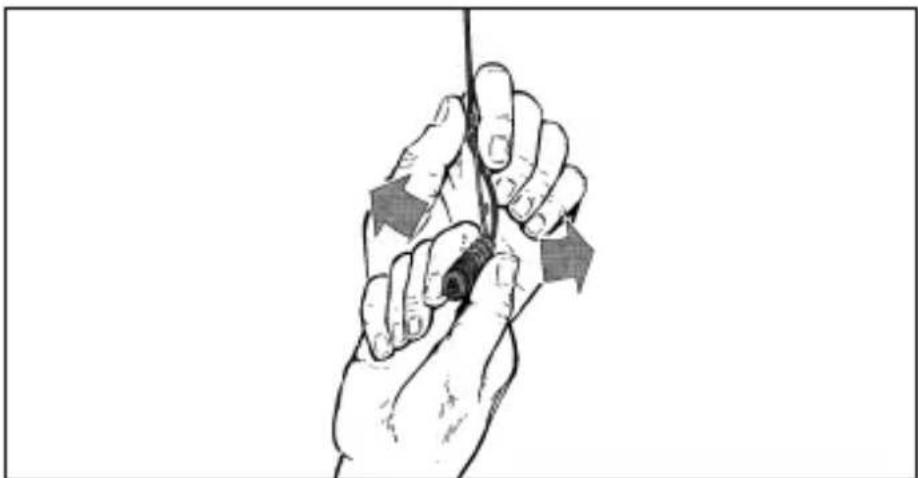

Fig. 1: Ausrichten des Mikrofons

4.3 Hangemikrofon CHM 99

Wichtig!

Siehe Fig. 1.

1. Halten Sie das Kabel mit einer Hand fest und drehen Sie das Mikrofon vorsichtig in die gewünschte Position.

2. Das Kabel des CHM 99 verdreht sich bei Temperaturschwankungen, z.B. durch die Wärme von Scheinwerfern.

3. Der Verdrehungswinkel hangt sowohl von der

Hinweis:

Umgebungstemperatur als auch von der Länge des Kabels ab. Je kürzer das Kabel, umso geringer die Verdrehung.

• Wenn Sie mit Scheinwerfern arbeiten, schalten Sie diese ein, bevor Sie das Mikrofon ausrichten.
• Nach dem Ausschalten der Scheinwerfer wird sich das Mikrofon verdrehen. Wenn Sie die Scheinwerfer wieder einschalten, dreht sich das Mikrofon in die selbst Position zurück, die Sie vorher eingestellt haben.

4.3.1 Mikrofon stabilisieren

Um die Mikrofonposition zu stabilisieren,

1. Fädeln Sie eine Angelschnur (durchsichtige Nylonleine) entsprechender Länge durch die Öse an der Federklemme des CHM 99.
2. Befestigen Sie die Angelschnur so an zwei gegenüberliegenden Wänden, dass die Angelschnur gerade genug Zug nach unten ausübt, um das Mikrofon seitlich zu fixieren.

4.3.2 Anwendungs-hinweise

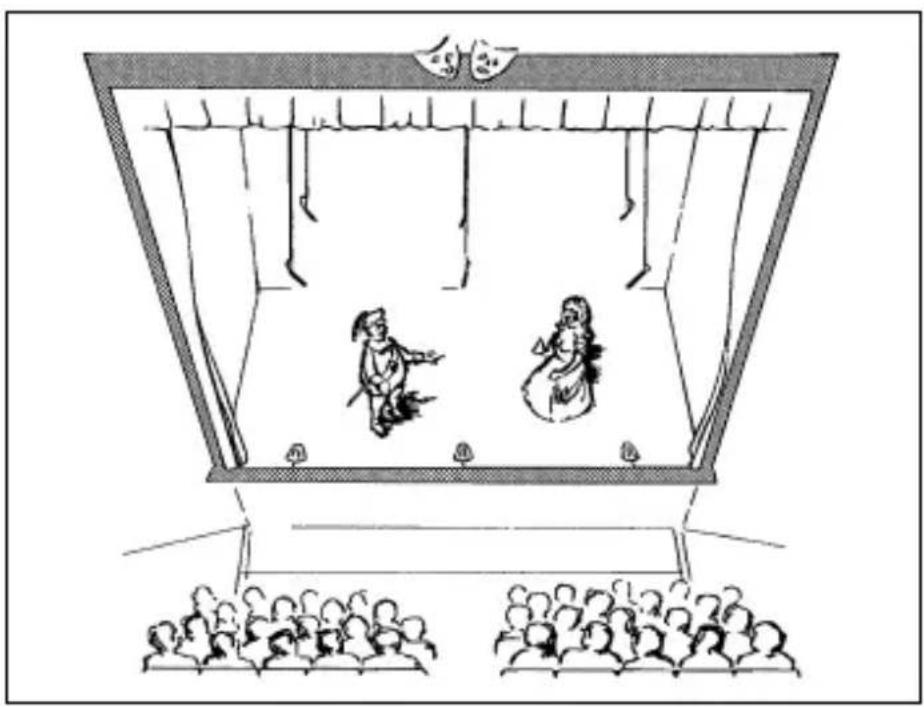

Fig.2: Theater-beschallung

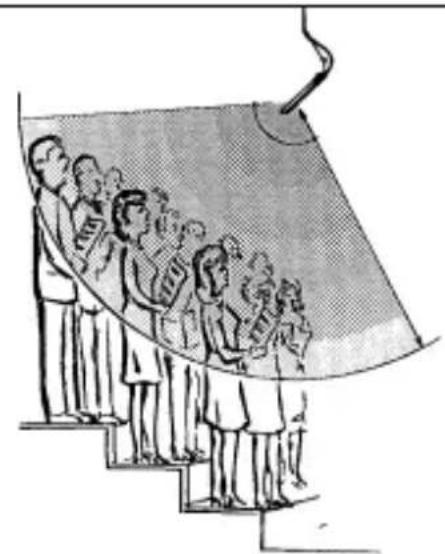

Fig. 3:Chorabnahme

1. Schließen Sie das Mikrofon mittels eines geschirmten Kabels an einen Mikrofoneingang mit Phantomspeisung an.
2. Wenn die Phantomspeisung Ihres Mischpults schaltbar ist, schalten Sie sie ein. (Lesen Sie dazu die Bedienungsanleitung Ihres Mischpults nach.) Das Mikrofon erhält seine Versorgungsspannung direkt aus der Phantomspeisung.

Wenn Ihr Mischpult keine Phantomspeisung besitz, schalten Sie ein Phantomspeisegerät zwischen Mikrofoneingang und Phantomspeiseadapter DPA. Wirempfehlen das optionale AKG-Speisegerät B 18.

Es ist aber auch möglich, symmetrische und asymmetrische Mikrofoneingänge mit Phantomspeisung nach IEC 61938 durch einen qualifizierten Techniker nachrusten zu halten. Diese Norm schreiben eine positive Spannung von 12, 24 oder 48 Volt an den NF-Leitungen gegenüber die Kabelabschirmung vor.

4.3.3 Audio-Anschluss

4.4 Stromversorgung bei Eingangen ohne Phantomspeisung

4 Montage und Anschluss

4.4.1 Symmetrische Eingänge

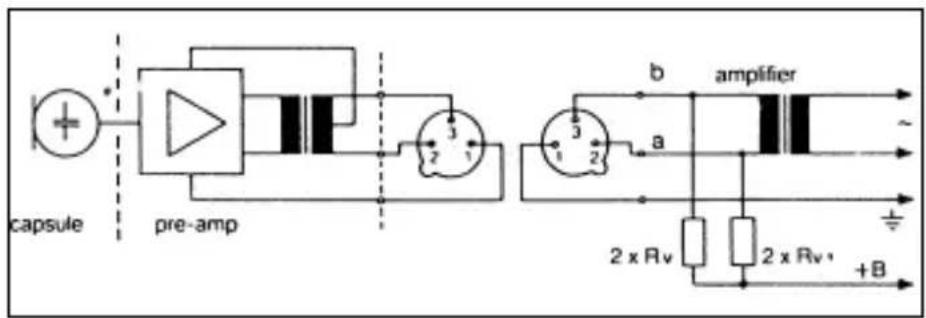

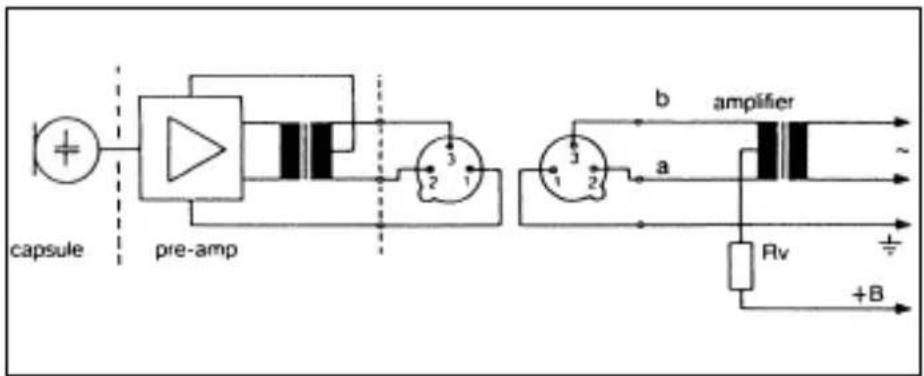

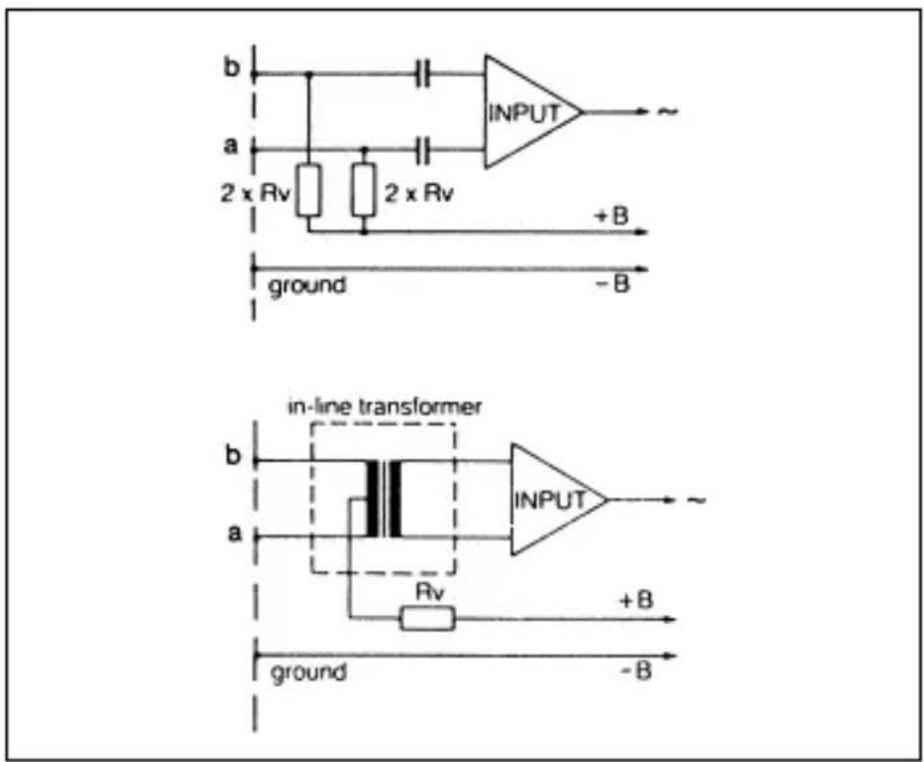

Fig. 4: Schaltung mit Eingangsübertrager mit Mittenanzapfung (erdfrei)

Fig. 5: Schaltung mit Eingangssübertrager ohne Mittenanzapfung (erdfrei)

4.4.2 Asymmetrische Eingänge
Fig. 6: Asymmetrische Eingangsstufe

Sind die Mischpulteingänge geerdet oder keine Eingangsübertrager vorhanden, müssen Sie entweder Kondensatoren oder zusätzliche Transformatoren in die NF-Leitungen eingufen, um eine Beeinträchtigung der Eingangsstufe durch Leckströme zu verhindern.

U=Rv2xRv*

12V±2V 330Ω 680Ω
24V±2V 680Ω 1200Ω
48V±4V3300Ω6800Ω

Tabelle 2: Normwerte für Rv (bzw. 2xRv)

• Die Widerstände 2xRv dürfen aus Gründen der Symmetrie max. 0,5% Toleranz aufweisen.

Der Phantomspeiseadapter DPA ist mit einer Bassabschwächung zur Unterrückung tieffrequenter Störgeräuche ausgestattet.

4.5 Bass-abschwächung

1. Losen Sie die Befestigungsschraube am Mikrofon bzw. Phantomspeiseadapter DPA.
2. Ziehen Sie den Print VORSICHTIG aus dem Gehäuse heraus.

1. Zum Aktivieren der Bassabschwächung stecken Sie die Drahtbrücke J1 in das mittlere Kontaktpaar am Print ein.

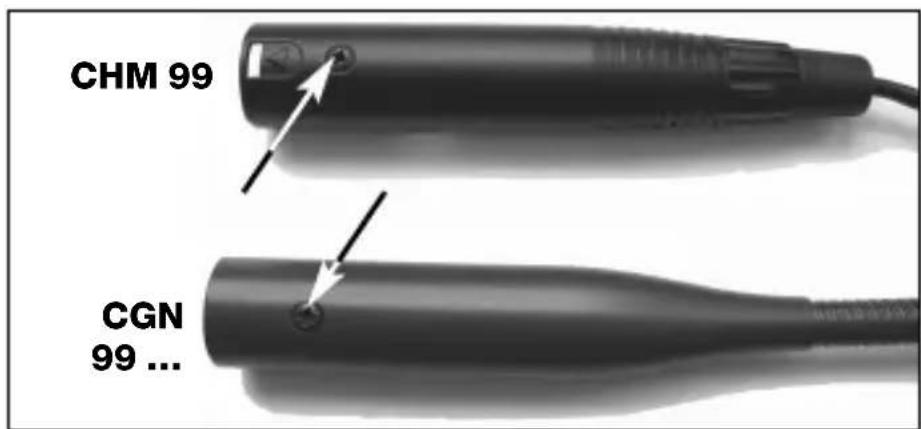

Fig. 7: Befestigungsschraube

Siehe Fig. 7.

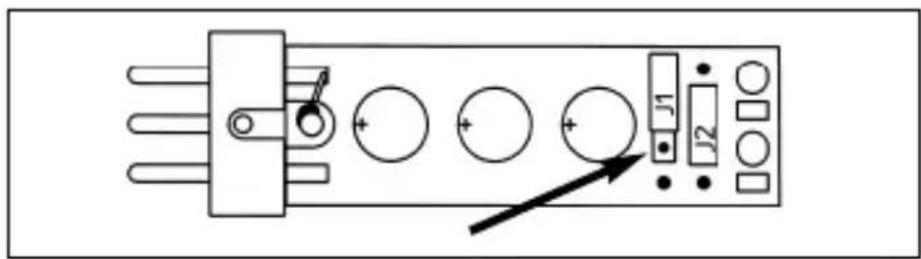

Fig. 8: Print DPA

Siehe Fig. 8.

5 Technische Daten

Mikrofon CGN 99 C/S CGN	99 H/S CGN 99 C/L CGN	99 H/L CHM 99
Arbeitsweise Kondensatorm	nikrofon mit Permanentladung
Richtcharakteristik Niere H	hyperniere Niere
Übertragungsbereich 70-18	8.000 Hz 50-19.000	Hz 70-18.000 Hz
Empfindlichkeit 18 mV/Pa	12 mV/Pa 18 mV/Pa △ -35 dBV*	△ -38 dBV*	△ -35 dBV*
Grenzschalldruckpegel (k = 1%)	125 dB	125 dB	125 dB
Äquivalent-schalldruckpegel	<21 dB-A	<21 dB-A	<21 dB-A
Signal/Rauschabstand (A-bew.)	>73 dB	>73 dB	>73 dB
Elektrische Impedanz	<600 Ω	<600 Ω	<600 Ω
Empfohlene Lastimpedanz	>2000 Ω	>2000 Ω	>2000 Ω
Stromversorgung	9-52 V Phantomspeisung nach IEC 61938 (Adapter DPA integriert)
Stromaufnahme	<3 mA	<3 mA	<3 mA
Anschlussstecker	XLR-3	XLR-3	XLR-3
Oberfläche	schwarz matt	schwarz matt	schwarz matt
Abmessungen (Kapseldurchmesser x l)	13,5 x 380 mm 13,5 x 580 mm	13,5 x 380 mm 13,5 x 580 mm	13,5 x 55 mm
Netto-/Bruttogewicht 160/4	480 g	480 g	20/480 g
	170/500 g	170/500 g
Bestellnummer	2965H00110 2965H00130	2965H00120 2965H00140	2965H00150

• bezogen auf 1 V/Pa

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.

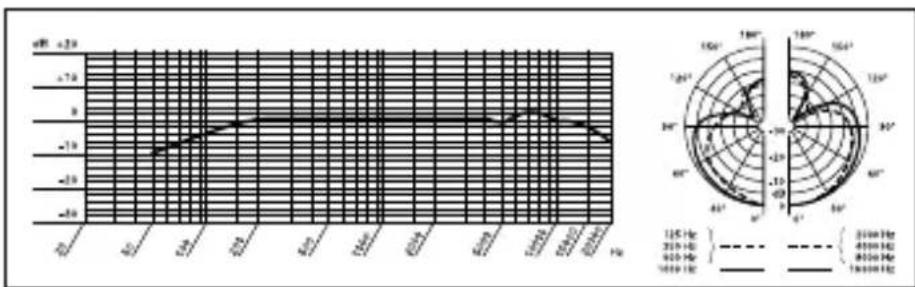

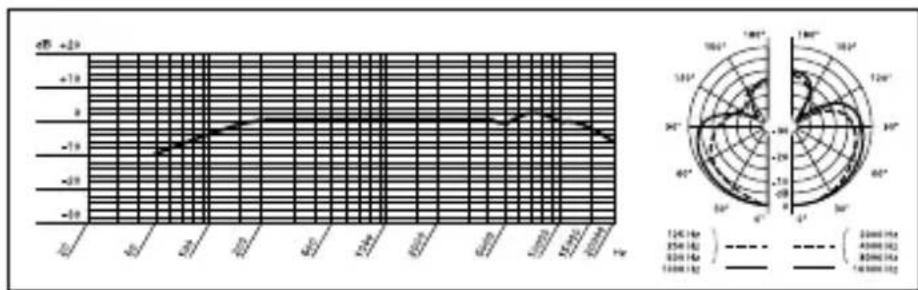

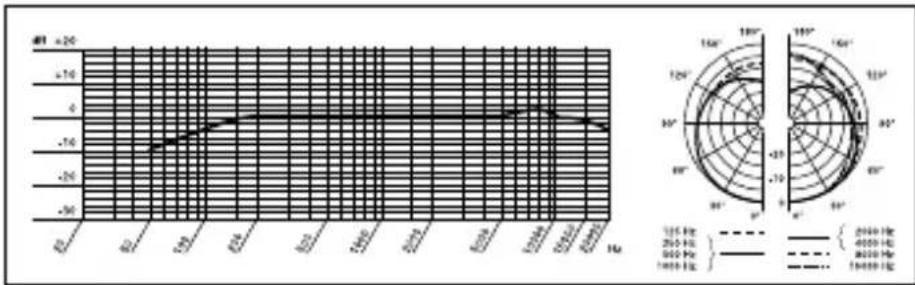

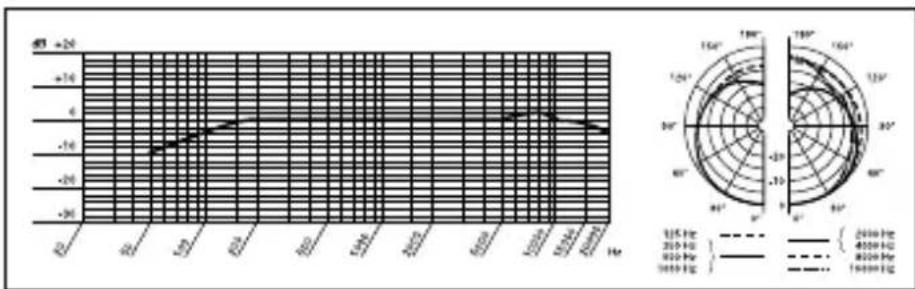

Frequenzgang & Polardiagramm CGN 99 C/S

Frequenzgang & Polardiagramm CGN 99 H/S

Frequenzgang & Polardiagramm CGN 99 C/L

Frequenzgang & Polardiagramm CGN 99 H/L

Frequenzgang & Polardiagramm CHM 99
