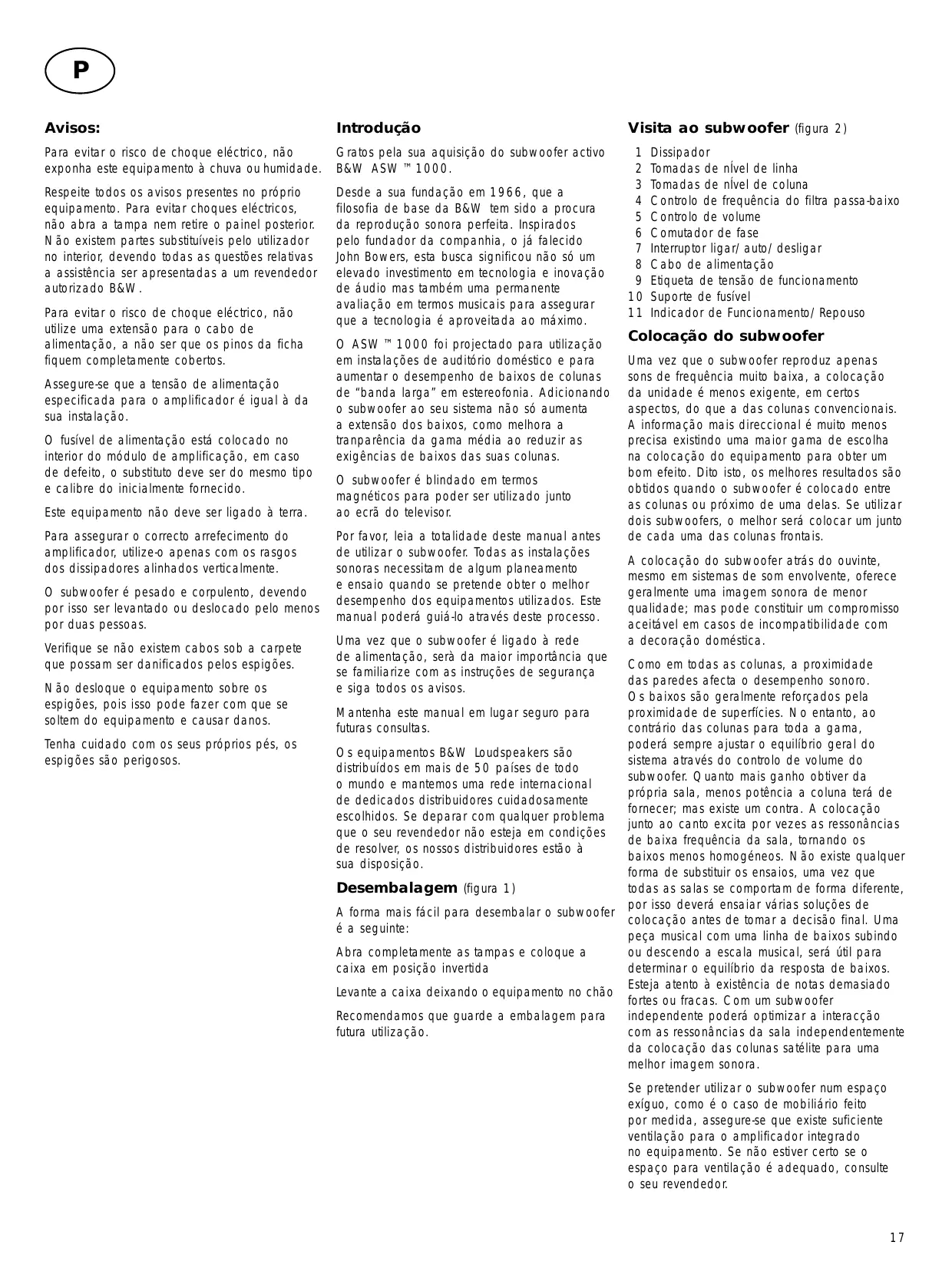

MANUAL DE UTILIZADOR B&W ASW1000 B&W

Visita ao subwoofer (figura 2)

Para evitar o risco de choque eléctrico, não exponha este equipamento à chuva ou humidade.

Gratos pela sua aquisição do subwoofer activo B&W ASW™1000.

Respeite todos os avisos presentes no próprio equipamento. Para evitar choques eléctricos, não abra a tampa nem retire o painel posterior. Não existem partes substituíveis pelo utilizador no interior, devendo todas as questões relativas a assistência ser apresentadas a um revendedor autorizado B&W.

Desde a sua fundação em 1966, que a filosofia de base da B&W tem sido a procura da reprodução sonora perfeita. Inspirados pelo fundador da companhia, o já falecido John Bowers, esta busca significou não só um elevado investimento em tecnologia e inovação de áudio mas também uma permanente avaliação em termos musicais para assegurar que a tecnologia é aproveitada ao máximo.

1 2 3 4 5 6 7 8 9 10 11

Para evitar o risco de choque eléctrico, não utilize uma extensão para o cabo de alimentação, a não ser que os pinos da ficha fiquem completamente cobertos. Assegure-se que a tensão de alimentação especificada para o amplificador é igual à da sua instalação. O fusível de alimentação está colocado no interior do módulo de amplificação, em caso de defeito, o substituto deve ser do mesmo tipo e calibre do inicialmente fornecido. Este equipamento não deve ser ligado à terra. Para assegurar o correcto arrefecimento do amplificador, utilize-o apenas com os rasgos dos dissipadores alinhados verticalmente. O subwoofer é pesado e corpulento, devendo por isso ser levantado ou deslocado pelo menos por duas pessoas. Verifique se não existem cabos sob a carpete que possam ser danificados pelos espigões. Não desloque o equipamento sobre os espigões, pois isso pode fazer com que se soltem do equipamento e causar danos. Tenha cuidado com os seus próprios pés, os espigões são perigosos.

O ASW™1000 foi projectado para utilização em instalações de auditório doméstico e para aumentar o desempenho de baixos de colunas de “banda larga” em estereofonia. Adicionando o subwoofer ao seu sistema não só aumenta a extensão dos baixos, como melhora a tranparência da gama média ao reduzir as exigências de baixos das suas colunas. O subwoofer é blindado em termos magnéticos para poder ser utilizado junto ao ecrã do televisor. Por favor, leia a totalidade deste manual antes de utilizar o subwoofer. Todas as instalações sonoras necessitam de algum planeamento e ensaio quando se pretende obter o melhor desempenho dos equipamentos utilizados. Este manual poderá guiá-lo através deste processo. Uma vez que o subwoofer é ligado à rede de alimentação, serà da maior importância que se familiarize com as instruções de segurança e siga todos os avisos. Mantenha este manual em lugar seguro para futuras consultas. Os equipamentos B&W Loudspeakers são distribuídos em mais de 50 países de todo o mundo e mantemos uma rede internacional de dedicados distribuidores cuidadosamente escolhidos. Se deparar com qualquer problema que o seu revendedor não esteja em condições de resolver, os nossos distribuidores estão à sua disposição.

Desembalagem (figura 1) A forma mais fácil para desembalar o subwoofer é a seguinte: Abra completamente as tampas e coloque a caixa em posição invertida Levante a caixa deixando o equipamento no chão Recomendamos que guarde a embalagem para futura utilização.

Dissipador Tomadas de nÍvel de linha Tomadas de nÍvel de coluna Controlo de frequência do filtra passa-baixo Controlo de volume Comutador de fase Interruptor ligar/auto/desligar Cabo de alimentação Etiqueta de tensão de funcionamento Suporte de fusível Indicador de Funcionamento/Repouso

Colocação do subwoofer Uma vez que o subwoofer reproduz apenas sons de frequência muito baixa, a colocação da unidade é menos exigente, em certos aspectos, do que a das colunas convencionais. A informação mais direccional é muito menos precisa existindo uma maior gama de escolha na colocação do equipamento para obter um bom efeito. Dito isto, os melhores resultados são obtidos quando o subwoofer é colocado entre as colunas ou próximo de uma delas. Se utilizar dois subwoofers, o melhor será colocar um junto de cada uma das colunas frontais. A colocação do subwoofer atrás do ouvinte, mesmo em sistemas de som envolvente, oferece geralmente uma imagem sonora de menor qualidade; mas pode constituir um compromisso aceitável em casos de incompatibilidade com a decoração doméstica. Como em todas as colunas, a proximidade das paredes afecta o desempenho sonoro. Os baixos são geralmente reforçados pela proximidade de superfícies. No entanto, ao contrário das colunas para toda a gama, poderá sempre ajustar o equilíbrio geral do sistema através do controlo de volume do subwoofer. Quanto mais ganho obtiver da própria sala, menos potência a coluna terá de fornecer; mas existe um contra. A colocação junto ao canto excita por vezes as ressonâncias de baixa frequência da sala, tornando os baixos menos homogéneos. Não existe qualquer forma de substituir os ensaios, uma vez que todas as salas se comportam de forma diferente, por isso deverá ensaiar várias soluções de colocação antes de tomar a decisão final. Uma peça musical com uma linha de baixos subindo ou descendo a escala musical, será útil para determinar o equilíbrio da resposta de baixos. Esteja atento à existência de notas demasiado fortes ou fracas. Com um subwoofer independente poderá optimizar a interacção com as ressonâncias da sala independentemente da colocação das colunas satélite para uma melhor imagem sonora. Se pretender utilizar o subwoofer num espaço exíguo, como é o caso de mobiliário feito por medida, assegure-se que existe suficiente ventilação para o amplificador integrado no equipamento. Se não estiver certo se o espaço para ventilação é adequado, consulte o seu revendedor.

O subwoofer é fornecido com quatro espigões. Estes espigões atravessam a carpete, fixando a coluna directamente ao solo sem achatar a carpete. Quando colocar os espigões, aperte em primeiro lugar as porcas completamente nos espigões, em seguida aperte completamente as roscas no local apropriado existente na parte inferior da coluna. se o equipamento balançar, desenrosque os espigões que não apoiam completamente no solo até que a coluna esteja totalmente apoiada, em seguida reaperte as porcas. Se o equipamento for colocado sobre uma superfície frágil, coloque um disco protector sob cada espigão ou coloque os suportes de borracha em vez dos espigões.

Áudio Estéreo:- Equipamento: •

a Um ou mais subwoofers com saída combinada num único sinal mono: Ligações fig. 7 b Dois subwoofers com sinais independentes esquerdo e direito: Ligações fig. 8 •

A função do subwoofer é de receber sinais da cadeia de amplificação e, quando necessário, dividir o sinal em baixos profundos e frequências mais altas, enviando estas últimas para as colunas satélite. As entradas dos canais esquerdo e direito podem, se necessário, ser combinadas numa saída mono de baixoprofundo para o subwoofer. O subwoofer possui entradas e saídas para sinais de nível de linha através de fichas RCA e sinais de nível de coluna através de bornes de 4mm localizados no painel posterior, oferecendo uma escolha flexível de métodos de ligação. No entretanto, não deverá utilizar uma mistura de sinais de nível de linha e de coluna na mesma instalação. Se poder escolher entre os dois tipos de sinal, escolha o de nível de linha. Utilize a tabela seguinte para escolher a forma de ligação correcta do seu sistema. Aplicação: Home Theatre:- Equipamento: •

Descodificador com amplificadores de potência separados: a Com saída de subwoofer: Ligações fig. 3 b Sem saída de subwoofer: Ligações fig. 4

Descodificador com amplificadores de potência integrados: a Com saída de subwoofer: Ligações fig. 5 b Sem saída de subwoofer: Ligações fig. 6

Amplificador integrado: a Um ou mais subwoofers com saída combinada num único sinal mono: Ligações fig. 9 b Dois subwoofers com sinais independentes esquerdo e direito: Ligações fig. 10

Ligações eléctricas Desligue todos os equipamentos do sistema de som da respectiva alimentação até efectuar e verificar todas as ligações. Isto assegura que não há risco de provocar avarias quando se ligam e desligam os cabos.

Amplificador de potência e pré-amplificador separados:

Ligar e desligar Recomendamos que ligue o subwoofer antes de qualquer amplificador que receba sinais deste equipamento. De forma idêntica, quando desligar, desligue o subwoofer em último lugar. Em primeiro lugar ligue o subwoofer, o amplificador fica em modo de repouso e a lâmpada imediatamente acima do interruptor de ligação (on/auto/off) ilumina-se de cor vermelha. Quando é detectado um sinal de entrada, o amplificador fica automaticamente activo e a mesma lâmpada passa a verde. Após um período de 5 minutos sem qualquer sinal de entrada, o amplificador volta automaticamente ao modo de repouso.

Uilização de mais de um subwoofer

Ajuste dos controlos do subwoofer

A montagem de vários subwoofers pode melhorar o desempenho da seguinte forma:

Existem três controlos a considerar:

Mantém a separação entre canais nas frequências mais baixas.

Melhor desempenho em salas de maiores dimensões

Possibilita um maior nível saída – especialmente para efeitos especiais em sistemas Home Theatre.

Suaviza os efeitos das ressonâncias de baixa frequência da sala

Se utilizar dois subwoofers para áudio estéreo, a separação entre canais será melhorada se cada um dos canais possuir o seu próprio subwoofer, desde que cada um seja colocado junto à coluna satélite do respectivo canal. Se os subwoofers não poderem ser colocados de forma ideal, ou se utilizar um subwoofer ligado à saída própria de um descodificador, ligue o segundo subwoofer a partir do primeiro. Se utilizar um descodificador, utilize apenas um canal de entrada. Para áudio de dois canais, devem ser utilizados ambos os canais de entrada.

Confirme as ligações Antes de apreciar a qualidade de som da sua nova instalação e de efectuar o respectivo ajuste fino, volte a verificar as ligações. Os utilizadores queixam-se muitas vezes de não conseguir obter um som de qualidade decente quando ajustam os controlos, e a causa está normalmente em ligações erradas. Assegure-se que: •

As ligações estão em fase – não devem existir ligações do positivo com o negativo (isto aplica-se às interligações com sinais de nível de coluna). Se alguma ligação estiver fora de fase poderá obter um som indefinido com uma imagem imprecisa e flutuante, um enfraquecimento dos baixos, ou uma combinação de ambas as situações.

Não devem existir trocas do canal esquerdo com o direito – isso pode resultar, por exemplo, numa disposição incorrecta da orquestra ou, pior ainda, o som do seu sistema de auditório doméstico é proveniente do lado oposto do ecrã àquela em que decorre a acção.

Frequência do filtro Passa-Baixo (LOW-PASS)

Comutador de Fase (PHASE)

A posição óptima dos ajustes depende do restante equipamento utilizado com o subwoofer. Se usar mais de um subwoofer, assegure-se que a posição dos controlos de ambos é idêntica. Utilização com dispositivos de controlo THX“ (incluindo dispositivos de controlo THX em modo não THX)

O ASW™1000 não é um equipamento com certificação THX, mas se desejar pode ser utilizado com um controlador THX. •

Ajuste o controlo de frequência do filtro Passa-Baixo para o máximo.

Coloque o controlo de volume na posição intermédia (esta é uma posição normalizada de pré-ajuste THX).

Coloque o comutador de fase inicialmente na posição de 0º, em seguida consulte a secção de ajuste fino.

Assegure-se que a função de subwoofer do dispositivo de controlo THX está activada. Quando isso acontece ele inclui todos os ajustes de nível e filtragem necessários ao subwoofer em todos os modos de funcionamento. Para calibração de nível, devem ser utilizados os controlos internos de ganho do canal e do sinal de teste do dispositivo de controlo THX. Em todos os casos os níveis devem ser ajustados de forma a obter 75 dB nps (ponderação-C) na posição de audição, com o sinal interno de ruído de teste. Consulte o manual do seu dispositivo de controlo para mais detalhes sobre o ajuste dos níveis. Existem aparelhos económicos de medida de nível de pressão sonora (nps) nas lojas de componentes electrónicos que devem ser utilizados para calibrar estes níveis.

Utilização com outros descodificadores Home Theatre •

Se o descodificador possui uma saída própria para subwoofer e um filtro interno passa-baixos para o subwoofer com uma pendente de 2ª ordem (12 dB/oitava) ou superior, ajuste a frequência do filtro passa-baixo para o máximo, de outra forma coloque-o inicialmente na posição 80 Hz.

Coloque inicialmente o controlo de volume na posição intermédia (12 horas), em seguida siga as instruções de ajuste fino.

Coloque o comutador de fase inicialmente na posição de 0º, em seguida consulte a secção de ajuste fino.

Utilização em estéreo •

Coloque inicialmente o ajuste do filtro PassaBaixo em 80 Hz e em seguida consulte a secção de ajuste fino.

Coloque inicialmente o controlo de Volume na posição intermédia (12 horas), em seguida veja a secção de ajuste fino.

Coloque o comutador de Fase inicialmente em 0º, em seguida consulte a secção de ajuste fino.

Ajuste fino do sistema A posição óptima do comutador de Fase e do controlo de frequência do filtro Passa-Baixo está relacionada e depende também da característica de corte das colunas satélite e da posição relativa das colunas no espaço de audição. Coloque o sistema na posição preferida e utilize alguma música com conteúdo uniforme de baixos. A posição óptima da frequência de corte do filtro passa-baixos depende de algumas variáveis – o desempenho de baixos e potência de dissipação das colunas satélite, o número de subwoofers usados e a respectiva colocação em relação aos satélites. A gama de 80-90 Hz será um bom ponto de início para a frequência de corte do filtro Passa-Baixo. A não ser que utilize dois subwoofers para manter a separação entre canais e estes estejam colocados junto às colunas satélite, a utilização de uma frequência de corte mais elevada pode comprometer a imagem estéreo e apenas deve ser considerada no caso da resposta de baixos das colunas satélite ser particularmente limitada.

Para cada ajuste da frequência de corte, escute o som com o comutador de fase em ambas as posições. A posição correcta é aquela que fornece mais baixos e que depende do desempenho de baixos das colunas satélite e da distância relativa do(s) subwoofer(s) e colunas satélite ao ouvinte. Quando utilizar mais de um subwoofer, assegure-se que cada um possui os mesmos ajustes de fase e frequência de corte. Se em qualquer altura efectuar alterações ao sistema de amplificação, como por exemplo alterar as ligações no subwoofer de nível de coluna para nível de linha, vale a pena verificar novamente a posição do comutador de fase, uma vez que as características do filtro passaalto do subwoofer são diferentes para a ligação de nível de linha e de nível de coluna. Ajuste o ganho do subwoofer em relação aos satélites de acordo com o seu gosto. Utilize uma grande variedade de músicas para poder obter um ajuste médio, pois um som que pode impressionar em determinada peça pode exceder o limite numa outra. Faça o seu ajuste com os níveis de som habituais pois a percepção de equilíbrio varia com o nível de som.

Cuidados com o subwoofer A caixa do subwoofer pode ser limpa apenas com um pano seco. Se preferir utilizar um produto de polimento em spray, deverá pulverizar sobre o pano e depois aplicar (nunca pulverizar directamente sobre o equipamento). Remova cuidadosamente a grelha afastando-a da caixa e limpe-a com uma escova macia. Não utilize o subwoofer como mesa. Os objectos colocados sobre ele chocalham e deterioram a qualidade de som. Os líquidos são particularmente perigosos (por exemplo bebidas ou vasos de flores), deve pois conserválos o mais possível afastados do equipamento. Se o seu sistema não for utilizado por um longo período de tempo, desligue o subwoofer da alimentação.

Se tiver problemas de desequilíbrio na reprodução de baixos – com algumas notas baixas exageradas em relação a outras – isto quer dizer que terá provavelmente um problema de interacção com a própria sala de audição, que poderá em princípio ser resolvido alterando a posição do subwoofer. Aquilo que poderá parecer uma pequena alteração de posição – cerca de 15cm – poderá produzir um profundo efeito no som. Experimente levantar o subwoofer do chão assim como a deslocação lateral do mesmo. A utilização de vários subwoofers pode suavizar o efeito das ressonâncias da sala uma vez que cada subwoofer tem tendência para excitar ressonâncias a frequências diferentes. Se alterar de forma apreciável as distâncias relativas do(s) subwoofer(s) e colunas satélite ao ouvinte, controle novamente a posição do comutador de fase. Deverá também verificar o ajuste de nível do subwoofer (utilizando tanto o controlo de nível de saída do descodificador ou o controlo de volume do amplificador do subwoofer), mas apenas após escolher a posição correcta do comutador de fase.
