MANUAL DE UTILIZADOR D600 DELL

Guide d'infor mation sur le système Dell™ Latitude™ D600 Guia de informações do sistema w w w. d e l l . c o m | s u p p o r t . d e l l . c o m Notas, avisos e cuidados NOTA: Uma NOTA fornece informações importantes que o ajudam a usar melhor o computador. AVISO: Um AVISO informa sobre prováveis danos no hardware ou perda de dados e ensina como evitar o problema. CUIDADO: Um CUIDADO indica um potencial para danos à propriedade, danos pessoais ou morte. Abreviações e acrônimos Para obter uma lista completa de abreviações e acrônimos, consulte o Guia do usuário (dependendo do sistema operacional, clique duas vezes no ícone User’s Guide (Guia do usuário), na área de trabalho, ou clique no botão Start (Iniciar), em Help and Support Center (Centro de ajuda e suporte) e, em seguida, clique em User and system guides (Guias do usuário e do sistema). Se você adquiriu um computador da série Dell™ n, qualquer referência neste documento a sistemas operacionais Microsoft® Windows® não são aplicáveis. As informações contidas neste documento estão sujeitas a alterações sem aviso prévio. © 2002 Dell Computadores do Brasil Ltda. Todos os direitos reservados. É proibida a reprodução sem permissão por escrito da Dell Computadores do Brasil Ltda . Marcas comerciais utilizadas neste texto: Dell, o logotipo da DELL, Inspiron, Dell Precision, Dimension, OptiPlex e Latitude são marcas comerciais registradas da Dell Computer Corporation; Intel, Pentium, e Celeron são marcas comerciais registradas da Intel Corporation; Microsoft e Windows são marcas comerciais registradas da Microsoft Corporation; EMC é uma marca comercial registrada da EMC Corporation. Outros nomes e marcas comerciais podem ser usados neste documento como uma referência às entidades que reivindicam marcas e nomes ou aos seus produtos. A Dell Computadores do Brasil Ltda renuncia ao direito de qualquer participação em nomes e marcas comerciais que não sejam de sua propriedade. Dezembro de 2002 P/N 0N983 Rev. A00 Conteúdo CUIDADO: Instruções de segurança Geral

Hábitos ergonômicos de computação

Proteção contra descarga eletrostática Como obter informações sobre o seu computador

Configuração do computador . Sobre o computador Vista frontal Vista esquerda Vista direita Vista posterior Vista inferior

Ao trabalhar na parte interna do computador Descarte da bateria

Moradores da Califórnia Ao usar o computador

Remoção de uma bateria

Remoção e instalação de uma bateria de reserva Instalação de uma bateria

Execução do Dell Diagnostics Avisos de regulamentação

Garantia oferecida pela Dell ao Usuário Final - 1º ano Limitações e direitos

CUIDADO: Instruções de segurança Use as diretrizes de segurança a seguir para ajudá-lo a garantir sua própria segurança e para ajudá-lo a proteger o computador e o ambiente de trabalho de possíveis danos. Geral

Não tente fazer a manutenção do computador por conta própria, a menos que você seja um técnico treinado. Siga atentamente as instruções de instalação.

Se você usar um cabo de alimentação da extensão com o adaptador para CA, certifique-se de que a potência nominal total em ampères dos produtos conectados ao cabo de alimentação da extensão não exceda a potência nominal em ampères do cabo de extensão.

Não bloqueie as passagens de ar ou a ventilação do computador com objetos. Esse procedimento pode provocar incêndio ou choque elétrico em conseqüência de curtos circuitos nos componentes internos.

Não guarde o computador em um ambiente com pouca ventilação, como, por exemplo, uma caixa portátil ou uma pasta fechada, enquanto ele estiver em funcionamento. Isso pode danificar o computador ou causar incêndio.

Mantenha o computador afastado dos radiadores e das fontes de calor. Além disso, não bloqueie as aberturas de ventilação. Evite colocar papéis soltos debaixo do computador; não coloque o computador em uma unidade com paredes próximas ou sobre camas, sofás ou tapetes.

Coloque o adaptador para CA em uma área ventilada, como uma mesa ou no chão, enquanto você o usa para ligar o computador ou carregar a bateria. Não cubra o adaptador para CA com papéis ou outros itens que reduzem o resfriamento; além disso, não use o adaptador para CA em uma caixa de transporte.

O adaptador para CA pode aquecer durante a operação normal do computador. Tenha cuidado ao manuseá-lo durante ou imediatamente depois da operação.

Não trabalhe com o computador portátil posicionado diretamente sobre a pele (sobre as pernas, por exemplo) por períodos prolongados. A temperatura de superfície da base se elevará durante a operação normal (principalmente se a alimentação for por corrente alternada). O contato direto com a pele por um período prolongado pode provocar mal-estar ou até mesmo queimaduras.

Não utilize o computador em ambientes úmidos, como próximo a banheiras, pias, piscinas ou qualquer local molhado.

Se o computador tiver um modem (tipo PC Card) integrado ou opcional, desconecte o cabo do modem durante tempestades com descargas elétricas para evitar o risco remoto de choque elétrico decorrente da emissão de raios através da linha telefônica. G u i a d e i n f o r ma ç õ e s d o s i s t e m a

w w w. d e l l . c o m | s u p p o r t . d e l l . c o m CUIDADO: Instruções de segurança (continuação)

Para evitar o risco de choque elétrico, não conecte ou desconecte cabos, nem faça manutenção ou reconfiguração deste produto durante tempestades com descargas elétricas. Não use o computador durante tempestades com descargas elétricas, a menos que todos os cabos tenham sido desconectados e o computador esteja sendo alimentado por bateria.

Se o computador tiver um modem, o cabo utilizado com o modem deve ser fabricado com um tamanho de fio mínimo de 26 AWG (American wire gauge) e um plugue modular RJ-11 compatível com a FCC.

Antes de abrir a tampa do módulo de memória/mini placa PCI/modem na parte inferior do computador, desconecte todos os cabos de suas tomadas elétricas e desconecte o cabo de telefone.

Se o computador tiver um conector de modem RJ-11 e um conector de rede RJ-45, insira o cabo de telefone no conector RJ-11, e não no RJ-45.

As placas de PC podem ficar muito quentes durante a operação normal. Tenha cuidado ao removê-las após operação contínua.

Antes de limpar o computador, desconecte-o da tomada elétrica. Limpe o computador com um pano macio, umedecido em água. Não use detergentes líquidos ou em aerossol, pois esses produtos podem conter substâncias inflamáveis. Energia

Use somente o adaptador para CA fornecido pela Dell e aprovado para uso com este computador. O uso de outro adaptador para CA pode causar incêndio ou explosão.

Antes de conectar o computador a uma tomada elétrica, verifique a voltagem do adaptador para CA para certificar-se de que a freqüência e a voltagem solicitadas correspondam à fonte de energia disponível.

Para desativar todas as fontes de energia do computador, desligue-o, retire a bateria e desconecte o adaptador para CA da tomada elétrica.

Para evitar choque elétrico, conecte o adaptador para CA e os cabos de alimentação dos dispositivos às fontes de energia aterradas corretamente. Esses cabos de alimentação podem ser equipados com plugues de 3 pinos para fornecer uma conexão aterrada. Não use plugues adaptadores, nem remova o pino de aterramento do plugue do cabo de alimentação. Se você usar um cabo de extensão de alimentação, use o tipo apropriado, 2 ou 3 pinos, para combinar com o cabo de alimentação do adaptador para CA. G u i a d e i n f o r ma ç õ e s d o s i s t e m a CUIDADO: Instruções de segurança (continuação)

Certifique-se de que nada esteja sobre o cabo de alimentação do adaptador para CA e de que esse cabo não fique exposto em locais onde se possa tropeçar ou pisar.

Se você estiver usando um filtro de linha com várias tomadas, tenha cuidado ao conectar o cabo de alimentação do adaptador para CA ao filtro de linha. Alguns filtros de linha podem permitir que você insira o plugue incorretamente. A inserção incorreta do plugue de alimentação pode resultar em dano permanente ao computador, bem como risco de choque elétrico e/ou fogo. Verifique se o pino aterrado do plugue de alimentação está inserido no contato aterrado correspondente do filtro de linha. Bateria

Use apenas os módulos de bateria da Dell™ que foram aprovados para uso com o computador. O uso de outros tipos pode aumentar o risco de incêndio ou explosão.

Não carregue baterias no bolso, na bolsa ou em outros locais em que objetos metálicos (como chaves de carro ou clipes de papel) possam provocar um curto-circuito nos terminais das baterias. O fluxo resultante de corrente excessiva pode gerar temperaturas extremamente altas, podendo danificar a bateria ou causar incêndio ou queimaduras.

Se manusear a bateria de forma inadequada, você poderá sofrer queimaduras. Não desmonte a bateria. Manuseie com muito cuidado baterias danificadas ou que estejam vazando. Se a bateria estiver danificada, pode haver vazamento de eletrólitos das células, o que poderá causar lesões.

Mantenha a bateria longe de crianças.

Não guarde ou deixe o computador ou a bateria perto de uma fonte de calor (como radiadores, lareiras, fornos, aquecedores elétricos ou quaisquer outros dispositivos geradores de calor), nem o exponha de qualquer outra forma a temperaturas acima de 60°C (140°F). Quando expostas a temperaturas excessivas, as células da bateria podem explodir ou vazar, oferecendo risco de incêndio.

Não descarte as baterias do computador jogando-as no fogo ou junto com o lixo doméstico. As células da bateria podem explodir. Descarte baterias usadas de acordo com as instruções do fabricante ou entre em contato com a empresa de coleta de lixo para obter mais instruções sobre como descartá-las. Descarte imediatamente baterias gastas ou danificadas. G u i a d e i n f o r ma ç õ e s d o s i s t e m a

w w w. d e l l . c o m | s u p p o r t . d e l l . c o m CUIDADO: Instruções de segurança (continuação) Viagens aéreas

Alguns regulamentos da FAA (Federal Aviation Administration) e/ou restrições específicas das companhias aéreas podem se aplicar à operação do seu computador Dell quando você estiver a bordo de um avião. Por exemplo, esses regulamentos ou restrições podem proibir o uso de qualquer dispositivo eletrônico pessoal (PED, personal electronic device) que possa transmitir intencionalmente freqüências de rádio ou outros sinais eletromagnéticos de dentro de um avião.

Para ficar em conformidade com todas as restrições, caso o computador portátil da Dell esteja equipado com o Dell TrueMobile™ ou qualquer outro dispositivo de comunicação sem fio, pressione para desativar esse dispositivo antes de embarcar e siga todas as instruções fornecidas pela tripulação em relação ao dispositivo.

Além disso, o uso de qualquer PED (como um computador portátil) pode ser proibido em aviões durante períodos críticos do vôo como, por exemplo, na decolagem e na aterrissagem. Alguns aviões podem definir o período crítico do vôo como qualquer momento em que o avião esteja abaixo de 3.050 m (10.000 pés). Siga as instruções específicas da companhia aérea para saber quando o uso de um PED é permitido. Instruções de EMC O uso de cabos de sinal blindados garante que a classificação apropriada de EMC seja mantida para o ambiente específico. Para impressoras paralelas, há um cabo da Dell disponível. Se você preferir, é possível solicitar um cabo da Dell no site da Web em www.dell.com (em Inglês). A eletricidade estática pode danificar os componentes eletrônicos do computador. Para evitar danos de estática, descarregue a eletricidade estática do seu corpo antes de tocar em qualquer componente eletrônico do computador, como um módulo de memória. Você pode fazer isso tocando em uma superfície de metal sem tinta no painel de entrada/saída do computador. Moradores da Califórnia AVISO: O manuseio do cabo deste produto, ou dos cabos associados a acessórios que acompanham este produto, irá expô-lo a chumbo, uma substância química conhecida no Estado da Califórnia por causar defeitos de nascença e outros problemas ligados à reprodução humana. Lave as mãos após manusear o cabo.

G u i a d e i n f o r ma ç õ e s d o s i s t e m a Ao usar o computador Siga estas instruções de manuseio seguro para evitar danos ao computador:

Ao preparar o computador para uso, coloque-o sobre uma superfície plana.

Ao viajar, não despache o computador como bagagem. O computador pode passar por uma máquina de raio-X, mas nunca o submeta a um detector de metais. Se você levar o computador como bagagem de mão, certifique-se de ter uma bateria carregada disponível, caso seja solicitado a ligá-lo.

Ao viajar com a unidade de disco rígido fora do computador, embale-a em material nãocondutível, como tecido ou papel. Ao transportar a unidade na mão, esteja preparado para instalá-la no computador. A unidade de disco rígido pode passar por uma máquina de raio-X, mas nunca a submeta a um detector de metais.

Ao viajar, não coloque o computador nos compartimentos de bagagem suspensos, onde ele poderia deslizar. Não deixe o computador cair nem o sujeite a outros impactos mecânicos.

Proteja o computador, a bateria e a unidade de disco rígido contra riscos ambientais, como sujeira, poeira, alimentos, líquidos, temperaturas extremas e superexposição a raios solares.

Quando você transporta o computador em ambientes com variações térmicas e/ou de umidade muito distintas, é possível que se forme condensação sobre ou dentro do computador. Para não danificar o computador, aguarde o tempo suficiente para a umidade se evaporar antes de usá-lo. AVISO: Ao transportar o computador de condições de baixa temperatura para um ambiente mais quente ou de condições de alta temperatura para um ambiente mais frio, aguarde o computador se adaptar à temperatura ambiente antes de ligá-lo.

Ao desconectar um cabo, retire seu conector ou o respectivo loop de alívio de tensão, e não o cabo propriamente dito. Ao remover o conector, mantenha-o alinhado para não danificar os pinos. Além disso, antes de conectar um cabo, certifique-se de que os dois conectores estejam direcionados e alinhados corretamente.

Manuseie os componentes com cuidado. Segure um componente (como um módulo de memória) pelas bordas, e não pelos pinos.

Ao se preparar para remover o módulo de memória da placa do sistema ou desconectar um dispositivo do computador, desligue-o, desconecte o cabo do adaptador para CA e aguarde 5 segundos antes de continuar, a fim de evitar possíveis danos à placa do sistema. G u i a d e i n f o r ma ç õ e s d o s i s t e m a

w w w. d e l l . c o m | s u p p o r t . d e l l . c o m Ao usar o computador (continuação)

Limpe a tela com um pano limpo e macio e água. Aplique a água no pano e passe-o sobre a tela em uma única direção, em movimentos de cima para baixo. Remova a umidade da tela rapidamente e mantenha-a seca. Qualquer exposição prolongada a umidade pode danificar a tela. Nunca use um limpa-vidros comum para limpar a tela.

Se o computador for molhado ou danificado, siga os procedimentos descritos em “Solucionando problemas” no Guia do usuário. Se, após seguir esses procedimentos, o computador não funcionar corretamente, entre em contato com a Dell (consulte “Obtendo ajuda” no Guia do usuário para obter o número de telefone correto). Hábitos ergonômicos de computação CUIDADO: O uso inadequado ou prolongado do teclado pode causar lesões. CUIDADO: Olhar a tela do vídeo ou do monitor externo por um período prolongado pode resultar em cansaço visual. Para obter conforto e eficiência, observe as seguintes diretrizes ergonômicas no Apêndice do Guia do usuário on-line ao instalar e usar o computador. Este computador portátil não foi criado para uso contínuo como equipamento de escritório. Para uso prolongado no trabalho, recomenda-se que seja usado um teclado externo. Ao trabalhar na parte interna do computador Antes de remover ou instalar módulos de memória, modems ou mini placas PCI, siga estas etapas na seqüência indicada. AVISO: A única ocasião em que você deverá acessar a parte interna do computador será durante a instalação dos módulos de memória, de uma mini placa PCI ou de um modem. AVISO: Após desligar o computador, aguarde 5 segundos antes de desconectar um dispositivo ou remover um módulo de memória, uma mini placa PCI ou modem a fim de evitar possíveis danos à placa de sistema.

Desconecte o computador e seus dispositivos da tomada elétrica para reduzir a possibilidade de choques ou lesões. Além disso, desconecte do computador quaisquer linhas telefônicas ou de telecomunicação.

Remova a bateria principal do compartimento de bateria e, se necessário, a segunda bateria do compartimento do módulo. G u i a d e i n f o r ma ç õ e s d o s i s t e m a Ao usar o computador (continuação)

Para eliminar a eletricidade estática do corpo, toque uma superfície de metal não pintada do painel de E/S existente na parte de trás do computador. Ao trabalhar, toque periodicamente o painel de E/S para dissipar a eletricidade estática que pode danificar os componentes internos. Proteção contra descarga eletrostática A eletricidade estática pode danificar os componentes eletrônicos do computador. Para evitar danos de estática, descarregue a eletricidade estática do seu corpo antes de tocar em qualquer componente eletrônico do computador, como um módulo de memória. Faça isso tocando uma superfície de metal não pintada no painel de E/S do computador. Ao trabalhar na parte interna do computador, toque periodicamente um conector de E/S para remover a carga estática que possa estar acumulada em seu corpo. Você também pode executar as seguintes etapas para evitar danos resultantes de ESD (ElectroStatic Discharge [descarga eletrostática]):

Ao desembalar um componente sensível à estática, só retire o componente da embalagem antiestática quando você for instalá-lo no computador. Antes de retirar a embalagem antiestática, descarregue a eletricidade estática do seu corpo.

Ao transportar um componente sensível, coloque-o primeiro em um recipiente ou em uma embalagem antiestática.

Manuseie todos os componentes sensíveis em uma área com proteção antiestática. Se possível, use passadeiras de corredor e coberturas de bancadas antiestáticas. Descarte da bateria Seu computador usa uma bateria de íons de lítio. Para obter instruções sobre como substituir esse tipo de bateria no computador, consulte “Removendo uma bateria” posteriormente neste documento e “Usando uma bateria” no Guia do usuário on-line. Não descarte a bateria junto com o lixo doméstico. Entre em contato com a empresa de coleta de lixo de sua região para obter o endereço do local mais próximo para depositar baterias. G u i a d e i n f o r ma ç õ e s d o s i s t e m a

w w w. d e l l . c o m | s u p p o r t . d e l l . c o m Como obter informações sobre o seu computador O que você está procurando? Encontre aqui

• Um programa de diagnósticos para o meu computador
• Drivers para o meu computador
• Documentação sobre o meu computador
• Documentação sobre meus dispositivos O CD Drivers and Utilities (Drivers e utilitários), também chamado de ResourceCD A documentação e os drivers já são fornecidos pela Dell instalados no computador. Você pode usar esse CD para acessar a documentação, reinstalar drivers ou executar o Dell Diagnostics. Os arquivos Leia-me podem estar contidos no CD para oferecer as últimas atualizações sobre as alterações técnicas no computador ou o material de referência técnica avançada para usuários experientes ou técnicos.

• Código de serviço expresso e Etiqueta de serviço
• Etiqueta de licença do Microsoft® Windows® Código de ser viço expresso e Product Key (chave do produto)

• Drivers mais recentes para o meu computador
• Respostas para dúvidas de assistência técnica e suporte
• Conversas on-line com outros usuários e com o suporte técnico
• Documentação sobre meu computador Site de suporte da Dell

Essas etiquetas estão localizadas no computador. O site de suporte da Dell na Web oferece várias ferramentas on-line, como, por exemplo:

• Soluções — dicas de resolução de problemas, artigos escritos por técnicos e cursos on-line
• Fórum de comunidades — conversas on-line com outros clientes da Dell
• Atualizações — Informações sobre atualização de componentes, como memória, unidade de disco rígido e sistema operacional
• Proteção ao cliente — Informações sobre contato, status de pedidos, garantia e reparação
• Downloads — Drivers, patches e atualizações de software
• Referência — Documentação do computador, especificações do produto e artigos G u i a d e i n f o r ma ç õ e s d o s i s t e m a O que você está procurando? Encontre aqui

• Como usar o Windows XP
• Documentação sobre meu computador
• Documentação sobre dispositivos (como um modem) Windows Help and Support Center (Centro de ajuda e suporte do Windows) 1 Clique no botão Start (Iniciar) e, em seguida, clique em Help and Support (Ajuda e suporte). 2 Digite uma palavra ou expressão que descreva o seu problema e clique no ícone de seta. 3 Clique no tópico que descreve o problema. 4 Siga as instruções exibidas na tela.

• Como reinstalar o sistema operacional C D d o s i s t e m a o p e r a c i o n a l Se você reinstalar o sistema operacional, use o CD Drivers and Utilities (Drivers e utilitários) para reinstalar os drivers dos dispositivos fornecidos com o computador. A chave do produto para o sistema operacional está localizada em seu computador. Configuração do computador

Desembale a caixa de acessórios.

Separe o conteúdo da caixa de acessórios necessários para completar a configuração do computador. A caixa de acessórios também contém documentações de usuário e todos os softwares ou hardwares adicionais (como placas de PC, unidades ou baterias) que você tenha encomendado.

Conecte o adaptador para CA ao seu respectivo conector e à tomada elétrica. AVISO: Quando ligar o computador, poderá receber uma mensagem informando que é necessário desligá-lo o e atualizar a memória do equipamento. Caso essa mensagem seja exibida, consulte o Guia do usuário no site de Suporte da Dell na Web (support.dell.com - em Inglês) para obter instruções sobre atualização da memória do computador.

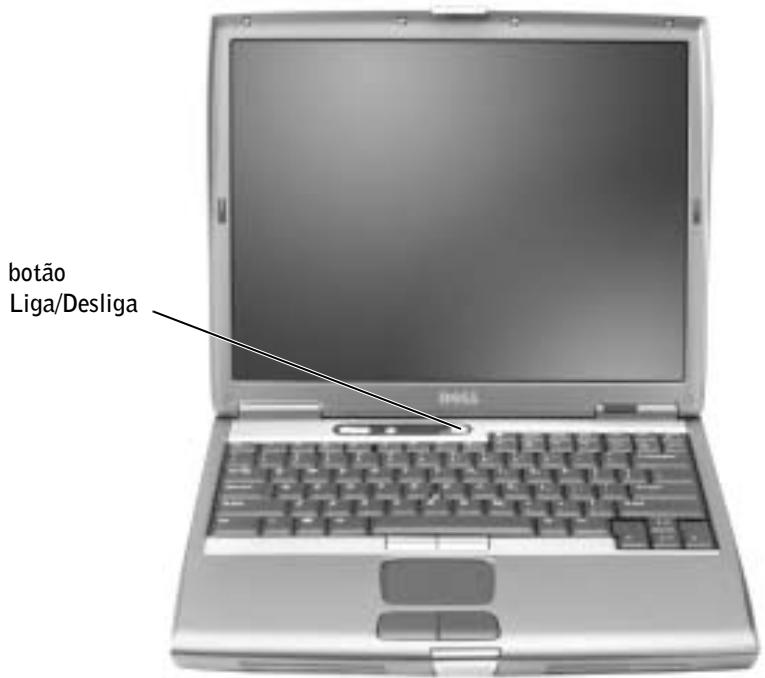

Abra a tela do computador e pressione o botão Liga/Desliga para ligar o equipamento. G u i a d e i n f o r ma ç õ e s d o s i s t e m a

w w w. d e l l . c o m | s u p p o r t . d e l l . c o m NOTA: Não encaixe o computador sem que ele já tenha sido ligado e desligado pelo menos uma vez. botão Liga/Desliga Sobre o computador Consulte o Guia do usuário on-line para obter informações detalhadas sobre o computador. Dependendo do sistema operacional, clique duas vezes no ícone User’s Guide (Guia do usuário), na área de trabalho, ou clique no botão Start (Iniciar), em Help and Support Center (Centro de ajuda e suporte) e, em seguida, clique em User and system guides (Guias do usuário e do sistema). Os itens a seguir respondem algumas das perguntas mais freqüentes sobre o computador.

Modem e adaptador de rede: O computador pode conter um modem v.92 56K e um adaptador de rede 10/100/1000 Ethernet LOM. Para se informar sobre localização de conectores, consulte “Vista Direita” posteriormente neste documento. Para obter mais informações sobre portas e conectores, consulte “Sobre o computador” no Guia do usuário on-line. G u i a d e i n f o r ma ç õ e s d o s i s t e m a

Uso e duração da bateria: Há várias baterias disponíveis para uso com o seu computador. Com a bateria de 4460-mAh fornecida com o computador, a expectativa de duração de uma única bateria totalmente carregada varia de 3 a 4 horas com uso médio. A execução de certos tipos de operação, como uso prolongado sem fio, pode reduzir significativamente a vida útil da bateria.

Para obter mais informações sobre desempenho, uso e conservação de energia de baterias, consulte “Usando uma bateria” e “Gerenciamento de energia” no Guia do usuário.

Para obter informações sobre uma segunda bateria opcional, consulte “Usando o compartimento do módulo” no Guia do usuário.

Dispositivos de compartimentos de módulos: Para obter informações sobre o compartimento do módulo e os dispositivos aos quais ele oferece suporte, consulte “Usando o compartimento do módulo” no Guia do usuário.

Dispositivos de encaixe: O computador oferece suporte à Estação de Expansão D/Dock da Dell e ao Advanced Port Replicator (replicador de porta avançado) da D/Port da Dell.

Para obter informações sobre o dispositivo de encaixe opcional, consulte a documentação que acompanha o dispositivo.

Para informações sobre como obter um desempenho ideal usando um dispositivo de encaixe neste computador, consulte a seção “Solucionando problemas” no Guia do usuário. NOTA: Os dispositivos de encaixe podem não estar disponíveis em alguns países. G u i a d e i n f o r ma ç õ e s d o s i s t e m a

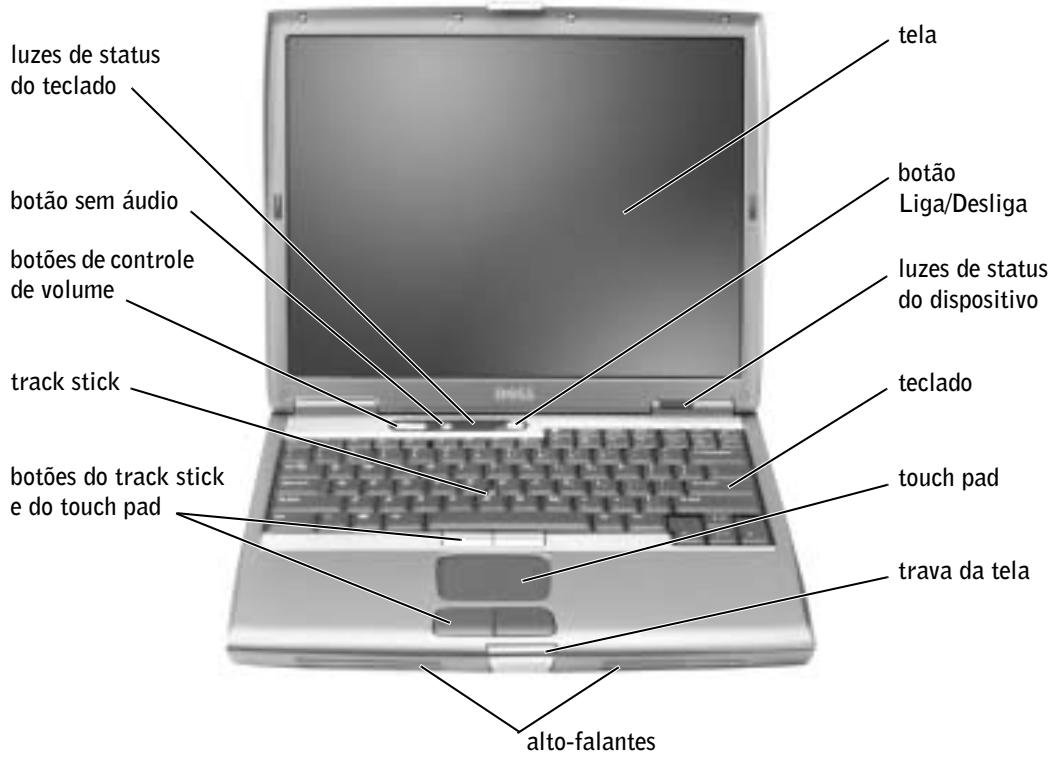

w w w. d e l l . c o m | s u p p o r t . d e l l . c o m Vista frontal tela luzes de status do teclado botão sem áudio botão Liga/Desliga botões de controle de volume luzes de status do dispositivo track stick teclado botões do track stick e do touch pad touch pad trava da tela alto-falantes

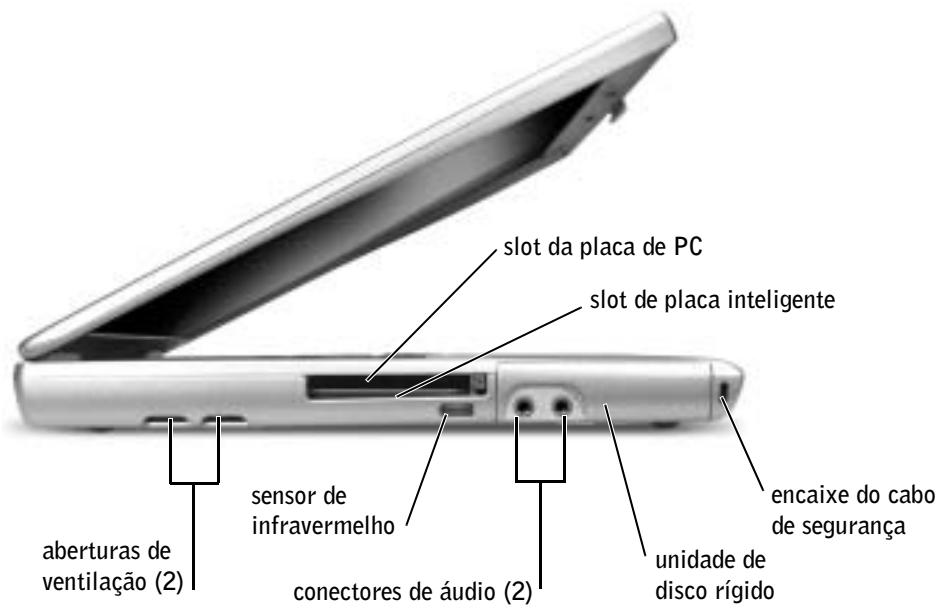

G u i a d e i n f o r ma ç õ e s d o s i s t e m a Vista esquerda slot da placa de PC slot de placa inteligente sensor de infravermelho aberturas de ventilação (2) conectores de áudio (2) encaixe do cabo de segurança unidade de disco rígido G u i a d e i n f o r ma ç õ e s d o s i s t e m a

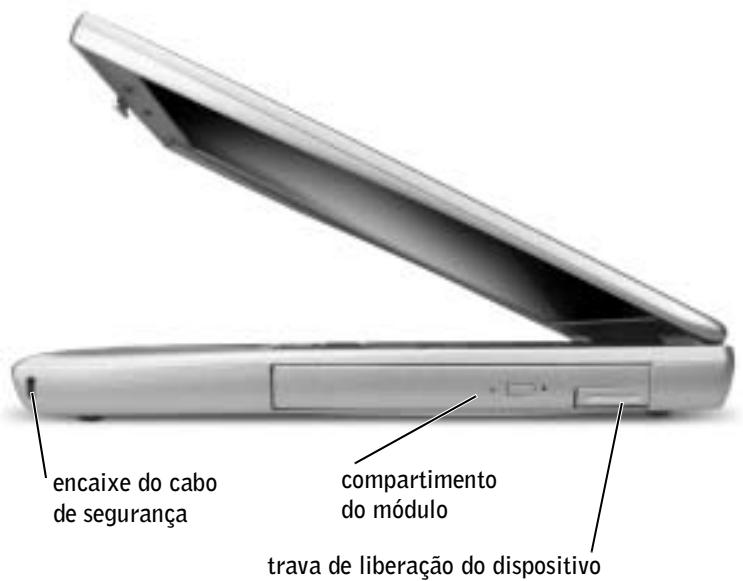

w w w. d e l l . c o m | s u p p o r t . d e l l . c o m Vista direita encaixe do cabo de segurança compartimento do módulo trava de liberação do dispositivo

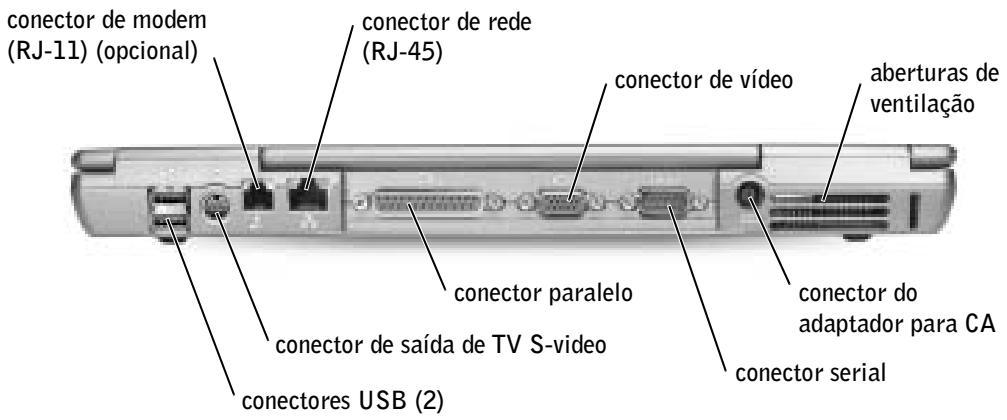

G u i a d e i n f o r ma ç õ e s d o s i s t e m a Vista posterior AVISO: Para evitar danos, aguarde cinco segundos após desligar o computador para desconectar um dispositivo externo. CUIDADO: Não bloqueie a ventilação, introduza objetos ou permita o acúmulo de poeira nas aberturas de ventilação. Não guarde o computador em um ambiente com pouca ventilação, como, por exemplo, uma pasta fechada, enquanto ele estiver em funcionamento. Isso pode danificar o computador ou causar incêndio. conector de modem (RJ-11) (opcional) conector de rede (RJ-45) conector de vídeo conector paralelo conector de saída de TV S-video aberturas de ventilação conector do adaptador para CA conector serial conectores USB (2) G u i a d e i n f o r ma ç õ e s d o s i s t e m a

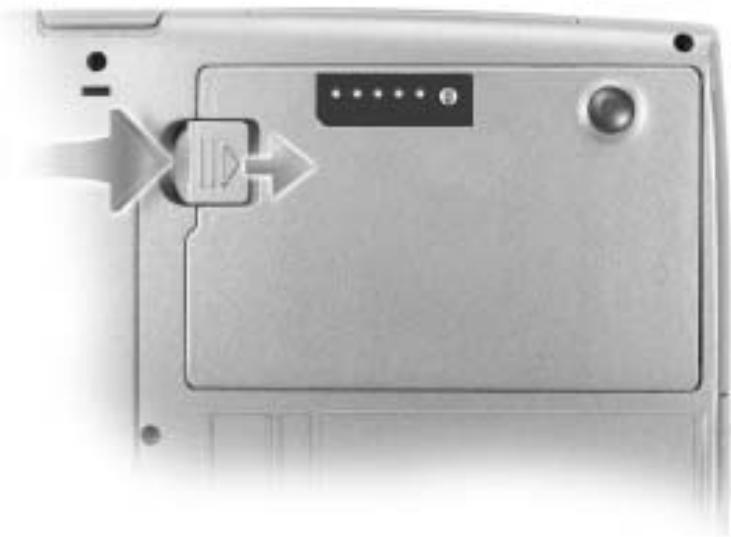

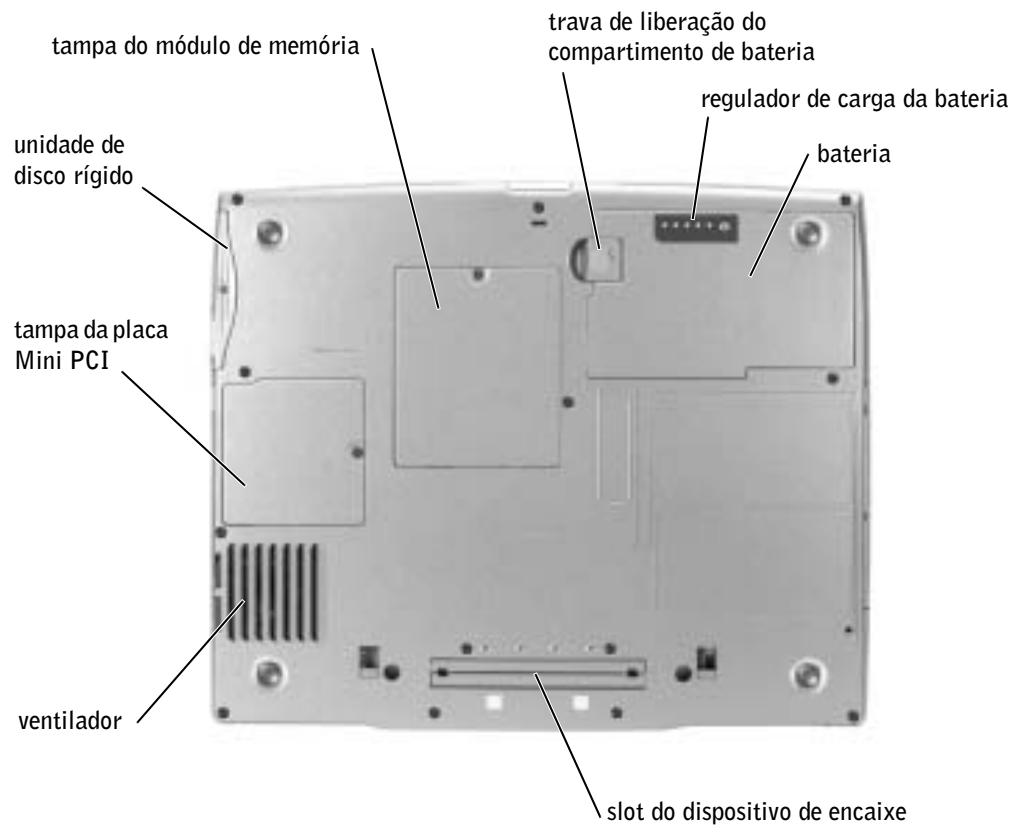

G u i a d e i n f o r ma ç õ e s d o s i s t e m a Remoção de uma bateria Para obter mais informações sobre como remover a segunda bateria, consulte “Utilização do compartimento do módulo” no Guia do usuário on-line. CUIDADO: Antes de executar estes procedimentos, desligue o computador, desconecte-o da tomada elétrica e desconecte o modem da tomada do telefone. AVISO: Se você optar por substituir a bateria com o computador no modo de espera, terá no máximo 90 segundos para concluir a substituição antes que o computador seja desligado e os dados que não foram salvos sejam perdidos.

Verifique se o computador está desligado e desconectado da tomada elétrica e da tomada do telefone.

Se o computador estiver conectado a um dispositivo de encaixe (encaixado), desencaixe-o. Consulte a documentação fornecida com o dispositivo de encaixe para obter instruções.

Deslize e segure a trava de liberação do compartimento da bateria na parte inferior do computador e remova a bateria do compartimento. G u i a d e i n f o r ma ç õ e s d o s i s t e m a

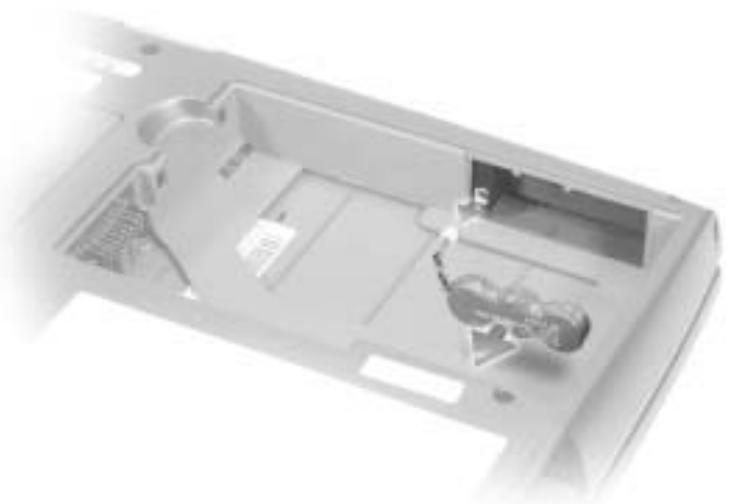

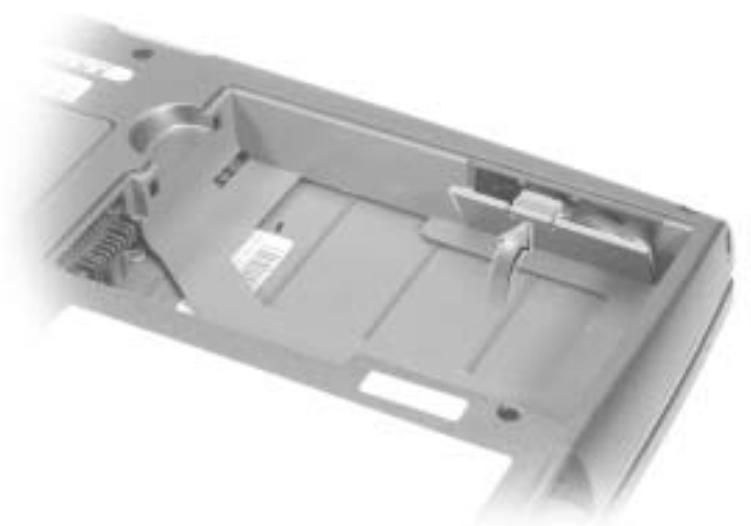

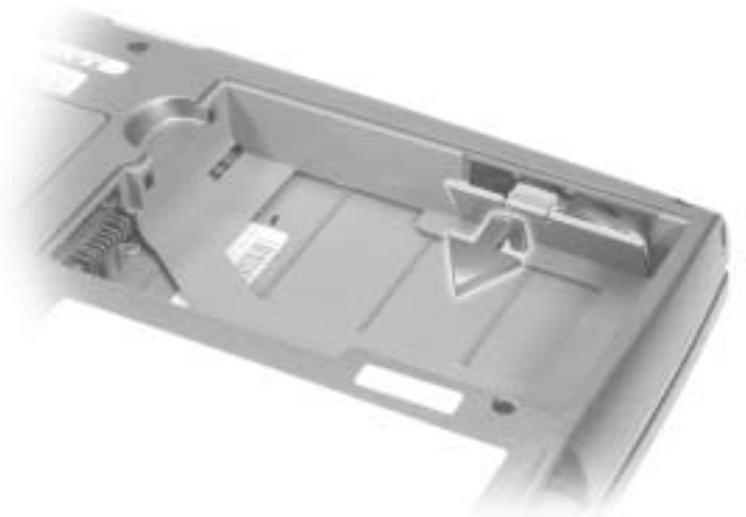

w w w. d e l l . c o m | s u p p o r t . d e l l . c o m Remoção e instalação de uma bateria de reserva

Retire a bateria de reserva de seu compartimento e desconecte o cabo do conector.

Coloque a bateria de reserva no compartimento e recoloque a tampa da bateria. Instalação de uma bateria Deslize a bateria para dentro do compartimento até ouvir um clique na trava de liberação. Para obter mais informações sobre como instalar a segunda bateria, consulte “Utilização do compartimento do módulo” no Guia do usuário on-line.

G u i a d e i n f o r ma ç õ e s d o s i s t e m a Execução do Dell Diagnostics O Dell Diagnostics está localizado em uma partição oculta do Utilitário Diagnostic (Diagnóstico) na unidade de disco rígido.

Desligue o computador.

Se o computador estiver conectado a um dispositivo de encaixe (encaixado), desencaixe-o. Consulte a documentação fornecida com o dispositivo de encaixe para obter instruções.

Conecte o computador a uma tomada elétrica.

Ligue o computador. Quando o logotipo da Dell™ aparecer, pressione NOTA: Caso o computador não exiba uma imagem na tela, entre em contato com a Dell (consulte “Obtendo ajuda” no Guia do usuário para obter as informações de contato adequadas). imediatamente. Se você deixar passar muito tempo e o logotipo do Microsoft® Windows® aparecer, aguarde até visualizar a área de trabalho do Windows. Em seguida, desligue o computador e tente novamente.

Quando a lista de dispositivos de inicialização for exibida, destaque Diagnostics (Diagnóstico) e pressione

O computador começa a executar a Avaliação do sistema de préinicialização, uma série de diagnósticos embutidos, que realizam testes iniciais na placa de sistema, no teclado, na unidade de disco rígido e na tela.

Durante a avaliação, responda a todas as perguntas que forem exibidas.

Se for detectada uma falha em um componente, o computador interromperá o processo e emitirá um bipe. Para interromper a avaliação e reinicializar o sistema operacional, pressione para continuar com o teste seguinte, pressione novamente o componente que falhou, pressione

NOTA: Se não conseguir ver nada na tela, você poderá manter pressionado o botão sem áudio e pressionar o botão Liga/Desliga (em vez de F12) para iniciar o Dell Diagnostics. Não é necessário destacar Diagnostics (Diagnóstico) e pressionar

O computador executa automaticamente a Avaliação do sistema de pré-inicialização.

Caso uma falha seja detectada durante a Avaliação do sistema de pré-inicialização, escreva o(s) código(s) de erro e entre em contato com a Dell (consulte “Obtendo ajuda” no Guia do usuário para obter as informações sobre contato adequadas) antes de continuar a executar o Dell Diagnostics. G u i a d e i n f o r ma ç õ e s d o s i s t e m a

Se receber uma mensagem informando que nenhuma partição do Utilitário Diagnostics (Diagnóstico) foi encontrada, siga as instruções exibidas na tela para executar o Dell Diagnostics a partir do CD Drivers and Utilities (Drivers e utilitários). Se a Avaliação do sistema de pré-inicialização for concluída com sucesso, será exibida a mensagem Booting Dell Diagnostic Utility Partition. Press any key to continue (Inicializando partição do Utilitário Diagnostic da Dell. Pressione uma tecla para continuar). NOTA: A etiqueta de serviço do computador está localizada na barra de título de cada tela.

Pressione qualquer tecla para iniciar o Dell Diagnostics a partir da partição do utilitário Diagnostics (Diagnóstico) na unidade de disco rígido.

Após o Dell Diagnostics ser carregado e o Main Menu (Menu principal) ser exibido na tela, clique no botão da opção desejada. Opção Função Express Test (Teste rápido) Executa um teste rápido nos dispositivos. Normalmente, esse teste leva de 10 a 20 minutos e não exige nenhuma interação de sua parte. Aumente as possibilidades de detectar o problema rapidamente executando primeiro o Express test (Teste rápido). Extended Test (Teste longo) Executa uma verificação completa nos dispositivos. Normalmente, esse teste leva uma hora ou mais e exige que você responda a perguntas periodicamente. Custom Test (Teste personalizado) Testa um determinado dispositivo. Você pode personalizar os testes a serem executados. Symptom Tree (Árvore de sintomas) Permite selecionar os testes com base em um sintoma do problema que está ocorrendo. A opção lista os sintomas mais comuns. G u i a d e i n f o r ma ç õ e s d o s i s t e m a

Se for encontrado um problema durante um teste, será exibida uma mensagem contendo o código do erro e uma descrição do problema. Anote esse código e a descrição do problema e siga as instruções na tela. Caso não consiga solucionar o erro, entre em contato com a Dell (consulte “Obtendo ajuda” no Guia do usuário para obter as informações de contato adequadas).

Se você executar um teste a partir da opção Custom Test (Teste personalizado) ou Symptom Tree (Árvore de sintomas), clique na guia aplicável descrita na tabela a seguir para obter mais informações. Guia Função Results (Resultados) Exibe os resultados do teste e qualquer condição de erro encontrada. Errors (Erros) Exibe as condições de erros encontradas, os códigos de erro e a descrição do problema. Help (Ajuda) Descreve o teste e pode indicar os requisitos para sua execução. Configuration (Configuração) Exibe a configuração do hardware referente ao dispositivo selecionado. O Dell Diagnostics obtém informações sobre a configuração de todos os dispositivos a partir de vários testes internos, da memória e do programa de configuração do sistema e exibe-as na lista de dispositivos localizada no painel esquerdo da tela. A lista de dispositivos talvez não exiba os nomes de todos os componentes instalados no computador ou de todos os dispositivos acoplados a ele. Parameters (Parâmetros)

Permite que você personalize o teste alterando as configurações de teste. Depois de concluir um teste, feche a tela para retornar ao Main Menu (Menu principal). Para sair do Dell Diagnostics e reinicializar o computador, feche a tela Main Menu (Menu principal). G u i a d e i n f o r ma ç õ e s d o s i s t e m a

w w w. d e l l . c o m | s u p p o r t . d e l l . c o m Avisos de regulamentação EMI (Electromagnetic Interference [interferência eletromagnética]) é qualquer sinal ou emissão, irradiada em espaço livre ou transmitida através de condutores de força ou de sinais, que coloque em risco o funcionamento de um serviço de navegação de rádio ou outro serviço de segurança, ou que prejudique seriamente, obstrua ou interrompa várias vezes um serviço licenciado de comunicação de rádio. Os serviços de comunicação de rádio incluem (mas não se limitam a) transmissão comercial AM/FM, televisão, serviços de celular, radar, controle de tráfego aéreo, pager e PCS (Personal Communication Services [serviços de comunicações pessoais]). Esses serviços licenciados, juntamente com radiadores involuntários como dispositivos digitais, incluindo computadores, contribuem para o ambiente eletromagnético. EMC (Electromagnetic Compatibility [compatibilidade eletromagnética]) é a capacidade que os itens de um equipamento eletrônico possuem de funcionar corretamente em conjunto no ambiente eletrônico. Embora este computador tenha sido projetado para estar em conformidade com os limites estabelecidos pelos órgãos de regulamentação para EMI, não há garantias de que não ocorrerá interferência em uma instalação específica. Se o equipamento causar interferência nos serviços de comunicação de rádio, o que pode ser determinado quando o equipamento for ligado e desligado, experimente corrigir a interferência através de uma ou mais das seguintes medidas:

Mude a direção da antena receptora.

Mude o computador de lugar em relação ao receptor.

Ligue o computador em outra tomada, de modo que o computador e o receptor fiquem em circuitos derivados diferentes. Se necessário, consulte um representante do Suporte técnico da Dell ou um profissional técnico experiente de rádio/televisão para obter outras sugestões. Para obter informações de regulamentação adicionais, consulte “Avisos de regulamentação” no Apêndice do Guia do usuário on-line. As seções específicas para cada órgão de regulamentação possui informações sobre a segurança de produtos ou sobre EMC/EMI específicas de cada país.

G u i a d e i n f o r ma ç õ e s d o s i s t e m a Termo de Garantia Contratual - Brasil Garantia oferecida pela Dell ao Usuário Final - 1º ano Garantia A DELL* garante ao usuário final, em conformidade com as disposições abaixo, que os produtos de hardware com a sua marca, adquiridos pelo usuário final de uma empresa do grupo DELL ou de um distribuidor autorizado DELL situado na América Latina e Caribe, estão livres de defeitos em seus componentes eletrônicos, mecânicos e de montagem, pelo prazo de 1 (um) ano contado da data de aquisição do Produto indicada na Nota Fiscal de Compra, uma vez respeitadas as condições normais de instalação e uso, exceto no que tange aos itens relacionados dentre as excessões adiante indicadas. Já se encontra incluso nesse prazo o período de garantia legal. Produtos contra os quais sejam apresentadas reclamações justas serão, a critério da DELL, consertados ou substituídos às expensas da DELL. Todas as peças removidas dos produtos consertados serão de propriedade da DELL. A DELL utiliza peças novas e recondicionadas de vários fabricantes na execução dos serviços de reparo e na fabricação de produtos de reposição, de qualidade e tecnologia equivalente ou superior, respeitadas as especificações originais dos produtos. Responsabilidades do cliente Notificar de imediato a Dell sobre o mau funcionamento de seus equipamentos (0-800-903355). Fornecer ao pessoal técnico da Dell acesso total e incondicional à totalidade dos equipamentos e softwares. Caso existam restrições de segurança que se apliquem a alguns ou a todos os sistemas do Cliente que necessitem receber assistência técnica em virtude desta Garantia Contratual, é possível que seja solicitado ao Cliente que este assuma responsabilidades adicionais para a manutenção do equipamento e/ou software. Notificar a Dell sobre qualquer perigo potencial quanto à segurança ou à saúde que possa existir nas instalações do Cliente, assim como proporcionar e/ou recomendar os procedimentos de segurança que devem ser seguidos, caso sejam aplicáveis. Proporcionar, caso seja necessário e sem nenhum encargo para a Dell, um espaço de trabalho adequado e acesso a meios de comunicação que se sejam requeridos à execução dos serviços. Manter atualizada uma cópia de segurança do sistema operacional e de outros programas de software pertinentes, assim como seus dados. Garantir a presença de uma pessoa responsável ou de um funcionário durante a execução do serviço. G u i a d e i n f o r ma ç õ e s d o s i s t e m a

w w w. d e l l . c o m | s u p p o r t . d e l l . c o m Fornecer, sem ônus para a Dell, meios de gravação e armazenamento, incluindo fitas e discos magnéticos necessários à execução dos serviços, bem como aparelhos de comunicação de dados (modems) e linhas telefônicas e/ou conexões de rede quando requeridos para execução de serviços à distância por via eletrônica (acessos eletrônicos remotos). Exclusões Os seguintes itens, entre outros compatíveis com o ora exposto, não estão cobertos pela garantia:

Partes consumíveis, tais como baterias não-recarregáveis, bolsas, maletas, etc;

Programas de computador, exceto no tocante a termos e prazos especificados na legislação brasileira aplicável;

Limpeza, reparos cosméticos ou desgaste resultante do uso normal dos produtos;

Danos causados por mau uso, abuso, queda, negligência, imprudência ou imperícia;

Danos causados por armazenamento ou uso em condições fora das especificações;

Danos causados por equipamentos que produzam ou induzam interferências eletromagnéticas ou ainda por problemas de instalação elétrica em desacordo com as normas ABNT;

Danos causados por programas de computador, acessórios ou produtos de terceiros adicionadas a um produto comercializado pela Dell após este ter sido enviado ao usuário final pela própria Dell;

Danos causados por violação do produto, tentativa de reparo ou ajuste por terceiros não autorizados pela Dell;

Danos causados por agentes da natureza como descargas elétricas (raios), inundações, incêndios, desabamentos, terremotos, etc;

Perdas e danos causados pelo produto ou por desempenho do produto, inclusive, mas não limitado a, lucros cessantes, perdas financeiras e limitações de produtividade, resultantes dos atos relacionados a hipóteses de não cobertura desta garantia; e,

Perda total ou parcial de quaisquer programas de computador, dados ou meios magnéticos removíveis. A garantia também não será válida caso a Nota Fiscal de Compra apresente rasuras e/ou alterações ou, ainda, campos incompletos nos itens Data de Aquisição e Número de Série do produto, e/ou que não esteja em conformidade com a legislação fiscal vigente no Brasil.

G u i a d e i n f o r ma ç õ e s d o s i s t e m a Atendimento ao consumidor Caso você tenha algum comentário ou sugestões, estas devem ser apresentadas na América Latina e Caribe por meio do ponto de venda da Dell ou através de mensagem eletrônica via Internet (www.dell.com). No caso de reclamação, esta poderá ser encaminhada durante o prazo de validade da garantia e o usuário final deverá fornecer sempre o comprovante de compra, representado pela Nota Fiscal original, indicando o nome e endereço do vendedor, a data da compra, o modelo e o número de série, o nome e o endereço do cliente e informações sobre os sintomas e configuração no momento do defeito, incluindo periféricos e software utilizados. Na falta dessas informações a Dell poderá negar-se a atender a solicitação. Uma vez diagnosticado o problema, a Dell tomará as devidas providências e pagará o frete e o seguro de transporte para a central de conserto/reposição Dell, caso o defeito apresentado qualifique-se para atendimento dentro da garantia. O usuário final deve garantir que o produto defeituoso estará disponível para ser apanhado, devidamente embalado na embalagem original ou em embalagem que ofereça grau equivalente de proteção, incluindo os dados acima e o número de devolução fornecido pela Dell ao usuário final. Limitações e direitos A Dell não oferece nenhuma outra garantia, aval ou declaração similar, exceto conforme expressamente declarado acima, e esta Garantia substitui quaisquer outras garantias, na extensão máxima permitida por lei. Esta Garantia será o único e exclusivo recurso contra a Dell ou qualquer outra empresa do mesmo grupo econômico, não podendo estas serem responsabilizadas por lucros cessantes ou perdas derivadas de contratos, ou qualquer outra perda indireta ou imprevista decorrente de negligência, violação contratual ou outros. Esta Garantia não exclui ou afeta os direitos garantidos por lei ao usuário final contra a Dell e/ou quaisquer direitos resultantes de outros contratos celebrados pelo usuário final com a Dell e/ou qualquer outro vendedor autorizado pela Dell. Dell World Trade LP One Dell Way, Round Rock, TX 78682, USA Dell Computadores do Brasil Ltda (CNPJ Nº 72.381.189/0001-10) Dell Comercial do Brasil Ltda (CNPJ Nº 03.405.822/0001-40) Avenida Industrial Belgraf, 400 92990-000 - Eldorado do Sul - RS - Brasil G u i a d e i n f o r ma ç õ e s d o s i s t e m a
