MANUAL DE UTILIZADOR CX60ISVT9 SMEG

Índice

1 Advertências 288

1.1 Advertências gerais de segurança 288
1.2 Responsabilidade do fabricante 292
1.3 Finalidade do aparelho 293
1.4 Chapa de identificação 293
1.5 Este manual de utilização 293
1.6 Eliminação 293
1.7 Como ler o manual de utilização 294
1.8 Para poupar energia 295

2 Descrição 296

2.1 Descrição geral 296
2.2 Placa de cozinha 297
2.3 Painel de comandos 298
2.4 Outras partes 298
2.5 Acessórios disponíveis 299

3 Uso 300

3.1 Utilização dos acessórios 302
3.2 Utilização da placa 302
3.3 Utilização do forno 309
3.4 Conselhos para a cozedura 310
3.5 Relógio programador 312

4 Limpeza e manutenção 317

4.1 Limpeza da placa de cozinha 318
4.2 Limpeza da porta 319
4.3 Limpeza do compartimento de cozedura 321
4.4 Vapor Clean 322
4.5 Manutenção extraordinária 323

5 Instalação 325

5.1 Colocação 325
5.2 Ligação elétrica 330
5.3 Para o instalador 332

TRADUÇÃO DAS INSTRUÇÕES ORIGINAIS

Aconselhamos a ler atentamente este manual, que descreve todas as indicações para manter inalteradas as qualidades estéticas e as funcionalidades do aparelho adquirido.

Para mais informações sobre o produto: www.smeg.com

1 Advertências

1.1 Advertências gerais de segurança

Danos às pessoas

• Este aparelho e as suas partes acessíveis ficam muito quentes durante a utilização. Não toque nos elementos de aquecimento durante a utilização.
• Proteger as mãos com luvas térmicas durante a movimentação dos alimentos no interior do compartimento de cozedura.
• Nunca tentar apagar uma chama/incêndio com água: desligar o aparelho e cobrir a chama com uma tampa ou com um cobertor ignífugo.
• Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, desde que sejam supervisionadas ou tenham recebido instruções relativamente à sua utilização em segurança e tenham compreendidos os perigos envolvidos.

• As crianças não devem brincar com o aparelho.

• Mantenha fora do alcance das crianças menores de 8 anos, caso não estejam permanentemente vigiadas.

• Não permita que crianças menores de 8 anos se aproximem do aparelho durante o funcionamento.
• As operações de limpeza e manutenção não devem ser efetuadas por crianças sem serem vigiadas.
• Prestar a máxima atenção ao aquecimento rápido das zonas de cozedura. Evite que as panelas cozinhem vazias. Perigo de sobreaquecimento.
• As gorduras e os óleos podem pegar fogo se sobreaquecerem. Não se afaste durante a preparação de alimentos que contêm óleos ou gorduras. No caso de os óleos ou as gorduras pegarem fogo, nunca apagar com água. Colocar a tampa sobre na panela e desligar a zona de cozedura envolvida.
• O processo de cozedura deve ser sempre vigiado. Um processo de cozedura com duração breve deve ser vigiado constantemente.

• Durante a utilização não colocar objetos metálicos, como loiças ou talheres, na superfície da placa de cozedura por indução, pois poderão sobreaquecer.

• Não introduzir objetos metálicos afiados (talheres ou utensílios) nas fendas.

• Não deite água diretamente nos tabuleiros muito quentes.
• Manter a porta fechada durante a cozedura.
• Em caso de intervenção nos alimentos ou no final da cozedura, abrir a porta apenas 5 centímetros durante alguns segundos, deixar sair o vapor, e em seguida abrir a porta completamente.
• Não abrir a estufa (se presente) enquanto o forno estiver aceso e ainda quente.
• Os objetos no interior da estufa poderão estar muito quentes após a utilização do forno.
• NÃO UTILIZAR NEM CONSERVAR MATERIAIS INFLAMÁVEIS NO COMPARTIMENTO DA ESTUFA (SE PRESENTE) OU PERTO DO APARELHO.
• NÃO UTILIZAR GARRAFAS SPRAY NAS PROXIMIDADE DESTE APARELHO ENQUANTO ESTIVER EM FUNCIONAMENTO.
• Desligar o aparelho depois da utilização.

• NÃO MODIFICAR O APARELHO.

• Antes de qualquer intervenção sobre o aparelho (instalação, manutenção, posicionamento ou deslocação), sirva-se sempre de equipamentos de proteção individual.

• Antes de cada intervenção no aparelho, desativar a alimentação elétrica geral.
• Providenciar para que a instalação e as intervenções de assistência sejam realizadas por pessoal qualificado de acordo com as normas vigentes.
• Nunca tente reparar o aparelho sozinho ou sem a intervenção de um técnico qualificado.
• Nunca puxar pelo cabo para extrair a ficha.
• Para evitar riscos, se o cabo da alimentação elétrica estiver danificado, contacte o serviço de assistência técnica, que procederá à sua substituição.

Danos no aparelho

• Nas partes em vidro não utilize detergentes abrasivos ou corrosivos (por exemplo, produtos em pó, removedores de manchas e palhas de aço).
• Utilize eventualmente utensílios de madeira ou plástico.

- As grelhas e os tabuleiros devem ser inseridos nos guias laterais até ao bloqueio completo. Os bloqueios mecânicos de segurança que impedem a sua extração devem ser virados para baixo e para a parte traseira do compartimento de cozedura.

• Não se sente sobre o aparelho.
• Não utilizar jatos de vapor para limpar o aparelho.
• Não obstruir as aberturas e as fendas de ventilação e de eliminação do calor.
• Não deixar o aparelho sem vigilância durante as cozeduras que possam libertar gorduras e óleos que com o sobreaquecimento podem pegar fogo. Prestar a máxima atenção
• Perigo de incêndio: não guarde objetos nas superfícies de cozedura.
• NÃO UTILIZE, EM CASO ALGUM, O APARELHO PARA AQUECER O AMBIENTE.

• Não vaporize produtos de spray nas proximidades do forno.

• Não usar loiças ou recipientes de plástico para a cozedura dos alimentos.

• Não introduzir no compartimento de cozedura latas de conservas ou recipientes fechados.
• Retirar do compartimento de cozedura todos os tabuleiros e as grelhas não utilizados durante a cozedura.
• Não cobrir o fundo do compartimento de cozedura com folhas de papel de alumínio.
• Não coloque panelas ou tabuleiros diretamente sobre o fundo do compartimento de cozedura.
• Se quiser utilizar papel para forno, coloque-o numa posição que não atrapalhe a circulação do ar quente no interior do forno.
• Não utilize a porta aberta para colocar panelas ou tabuleiros diretamente sobre o vidro interior.
• Os recipientes e os grelhadores devem ser posicionados dentro do perímetro da placa de cozedura.
• Todos os recipientes devem ter fundo plano e regular.

• Em caso de transbordamento ou derrame, remover o líquido em excesso da placa de cozedura.

• Não derramar sobre a placa substâncias ácidas como sumo de limão ou vinagre.

• Não colocar panelas ou frigideiras vazias nas zonas de cozedura ligadas.
• Em caso de rachaduras, fissuras ou se a superfície de cozedura em vitrocerâmica ficar quebrada, desligue imediatamente o aparelho. Desligue a alimentação elétrica e contacte o Serviço de Assistência Técnica.
• Os portadores de pacemaker ou outros dispositivos semelhantes devem assegurar-se de que o funcionamento dos seus aparelhos não seja prejudicado pelo campo indutivo, cuja gama de frequência está compreendida entre 20 e 50 kHz.
• Com respeito pelas disposições respeitantes à compatibilidade eletromagnética, a placa de cozinha por indução eletromagnética pertence ao grupo 2 e à classe B (EN 55011).
• Não utilizar jatos de vapor para limpar o aparelho.

• Não utilizar materiais ásperos, abrasivos ou raspadores metálicos afiados.

• Nas partes em aço ou tratadas na superfície com acabamentos metálicos (por exemplo, anodizações, niquelagens, cromagens) não utilizar produtos para a limpeza que contenham cloro, amoníaco ou lixívia.

• Nas partes em vidro não utilize detergentes abrasivos ou corrosivos (por exemplo, produtos em pó, removedores de manchas e palhas de aço).
• Não lavar em máquinas de lavar loiça os componentes removíveis como as grelhas da placa, os espalhadores e as tampas.
• Não utilizar a porta aberta como alavanca para colocar o aparelho no móvel.
• Não exercer pressões excessivas na porta aberta.
• Não use o puxador para levantar ou deslocar este aparelho.

Instalação

• ESTE APARELHO NÃO DEVE SER INSTALADO EM BARCOS O RULOTES.
• O aparelho não deve ser instalado sobre um pedestal.

• Colocar o aparelho no móvel com a ajuda de uma segunda pessoa.

• Para evitar um possível sobreaquecimento o aparelho não deve ser instalado atrás de uma porta decorativa ou de um painel.

• Providencie para que a ligação elétrica seja realizada por pessoal técnico qualificado.
• É obrigatória a ligação à terra de acordo com as modalidades previstas pelas normas de segurança da instalação elétrica.
• Utilizar cabos resistentes à temperatura de, pelo menos, 90 °C.
• O binário de aperto dos parafusos dos condutores de alimentação da placa de bornes deve ser igual a 1,5 - 2 Nm.

Para este aparelho

• Depois do uso, desligue as placas. Nunca confie apenas no detetor de presença de panelas.

• Preste a máxima atenção às crianças, porque dificilmente podem ver a indicação de calor residual. Após a utilização, as zonas de cozedura permanecem muito quentes durante um certo período de tempo, mesmo se desligadas. Evite que as crianças toquem na placa.

• A superfície de vitrocerâmica é muito resistente aos choques, porém evite que objetos sólidos e duros caiam na superfície de cozedura, pois poderão provocar ruturas se forem pontiagudos.

• A superfície de vitrocerâmica não deve ser usada como superfície de apoio!
• Antes de substituir a lâmpada, assegure-se de que o aparelho está desligado.
• Não se apoie ou sente sobre a porta aberta.
• Verifique que não fiquem objetos presos nas portas.

1.2 Responsabilidade do fabricante

O fabricante declina qualquer responsabilidade por eventuais ferimentos em pessoas ou danos em objetos, provocados pela:

• utilização do aparelho diferente da prevista;
• inobservância das prescrições do manual de utilização;
• modificação de qualquer peça do aparelho;
• utilização de peças de reposição não originais.

1.3 Finalidade do aparelho

• Este aparelho destina-se à cozedura de alimentos em ambiente doméstico. Qualquer outra utilização é imprópria.
• O aparelho não foi concebido para funcionar com temporizadores externos ou com sistemas de comando à distância.

1.4 Chapa de identificação

A chapa de identificação indica os dados técnicos, o número de série e a marcação. A chapa de identificação nunca deverá ser removida.

1.5 Este manual de utilização

Este manual de utilização é parte integrante do aparelho e deve conservá-lo íntegro e tê-lo sempre ao seu alcance durante todo o ciclo de vida do aparelho.

Antes de utilizar o aparelho ler atentamente este manual de utilização.

1.6 Eliminação

Este aparelho, conforme a diretiva europeia REEE (2012/19/UE), deve ser eliminado separadamente dos outros resíduos no final da sua vida útil. Este aparelho não contém substâncias em quantidades tais que possam ser consideradas perigosas para a saúde e para o ambiente, em conformidade com as diretivas europeias em vigor. Para eliminar o aparelho:

- Corte o cabo de alimentação elétrica e retire o cabo juntamente com a ficha.

Tensão elétrica Perigo de eletrocussão

• Desligar a alimentação elétrica geral.
• Retirar o cabo de alimentação elétrica da instalação elétrica.

- Entregue o aparelho aos centros adequados de recolha seletiva dos resíduos elétricos e eletrónicos, ou devolva o aparelho ao revendedor no momento da compra de um aparelho equivalente, na razão de um para um.

Informa-se que para a embalagem do aparelho foram utilizados materiais não poluentes e recicláveis.

- Entregar os materiais de embalagem aos centros apropriados de recolha seletiva.

Embalagens de plástico Perigo de asfixia

• Não deixar sem vigilância a embalagem ou partes dela.
• Não permitir que as crianças brinquem com os sacos de plástico da embalagem.

1.7 Como ler o manual de utilização

Este manual de utilização utiliza as seguintes convenções de leitura:

Advertências

Informações gerais sobre este manual de utilização, de segurança e para a eliminação final.

Descrição

Descrição do aparelho e dos acessórios.

Uso

Informações sobre a utilização do aparelho e dos acessórios, conselhos de cozedura.

Limpeza e manutenção

Informações para a correta limpeza e manutenção do aparelho.

Instalação

Informações para o técnico qualificado: instalação, colocação em funcionamento e teste.

Advertência de segurança

Informação

Sugestão

1. Sequência das instruções de utilização.

- Instrução de utilização individual.

1.8 Para poupar energia

• Preaqueça o aparelho apenas se exigido pela receita.
• Se não estiver indicado o contrário na embalagem, descongele os alimentos congelados antes de os introduzir no compartimento de cozedura.
• No caso de múltiplas cozeduras, aconselha-se a cozer os alimentos um após o outro para melhor aproveitar o compartimento de cozedura já aquecido.
• De preferência, utilize formas escuras de metal: ajudam a absorver melhor o calor.
• Retire do compartimento da cozedura todos os tabuleiros e as grelhas não utilizados durante a cozedura.
• Pare a cozedura alguns minutos antes do tempo normalmente necessário. A cozedura prosseguirá durante os restantes minutos com o calor acumulado no interior.
• Reduza ao mínimo as aberturas da porta, de forma a evitar dispersões de calor.
• Mantenha o compartimento de cozedura sempre limpo.

2 Descrição

2.1 Descrição geral

1 Placa de cozinha
2 Painel de comandos
3 Lâmpada

4 Guarnição
5 Porta
6 Ventilador

1,2,3

Prateleira da armação de suporte das grelhas/dos tabuleiros

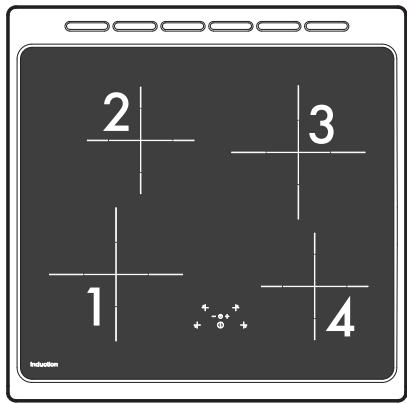

2.2 Placa de cozinha

Zona	DimensõesH x L (mm)	Potência máx.absorvida (W)*	Potência absorvida nafunção Booster (W)*
1	180 x 180	1850	2100
2	145 x 145	1200	1400
3	180 x 180	1850	2100
4	145 x 145	1200	1400

* as potências são indicativas e podem variar conforme o recipiente utilizado ou as definições selecionadas.

Vantagens da cozedura por indução

A placa é dotada de um gerador por indução em cada zona de cozedura. Cada gerador sob a superfície de cozedura em vitrocerâmica origina um campo eletromagnético que induz uma corrente térmica para a base da panela. Na zona de cozedura por indução o calor não é então transmitido, mas criado diretamente no interior do recipiente pelas correntes indutivas.

• Poupança energética graças à transmissão direta da energia à panela (são necessários recipientes apropriados em material magnetizável) em relação à cozedura elétrica tradicional.
• Maior segurança graças à transmissão de energia apenas ao recipiente colocado na placa de cozinha.
• Elevado rendimento na transmissão de energia da zona de cozedura por indução à base da panela.
• Rápida velocidade de aquecimento.
• Perigo reduzido de queimaduras, uma vez que a superfície de cozedura é aquecida apenas na base da panela, os alimentos que vazam não se amarram.

2.3 Painel de comandos

1 Botão de temperatura

Através deste botão é possível selecionar a temperatura de cozedura. Rode o botão em sentido horário para o valor desejado compreendido entre o mínimo e o máximo.

2 Lâmpada indicadora

Acende-se para indicar que o forno está em fase de aquecimento. Apaga-se ao alcançar a temperatura. A intermitência regular indica que a temperatura definida dentro do compartimento de cozedura é mantida constante.

3 Relógio programador

Útil para visualizar a hora atual, definir cozeduras programadas e o temporizador contador de minutos.

4 Botão de funções

As diversas funções do forno são adequadas para vários modos de cozedura. Após selecionar a função desejada, defina a temperatura de cozedura através do botão de temperatura.

2.4 Outras partes

Prateleiras de colocação

O aparelho dispõe de prateleiras para a colocação dos tabuleiros e das grelhas a várias alturas. As alturas de introdução devem ser entendidas de baixo para cima (veja 2.1 Descrição geral).

Iluminação interna

A iluminação interna do aparelho entra em funcionamento:

• quando a porta é aberta;
• quando é selecionada uma das funções, exceto as funções ECO.

Ventoinha de refrigeração

A ventoinha refrigera o forno e entra em funcionamento durante a cozedura.

O funcionamento da ventoinha provoca um fluxo normal de ar que sai pela parte posterior do aparelho e que pode continuar por um breve período de tempo mesmo depois de desligar o aparelho.

Não obstruir as aberturas e as fendas de ventilação e de eliminação do calor.

2.5 Acessórios disponíveis

Grelha

Útil para colocar recipientes com alimentos a serem cozidos.

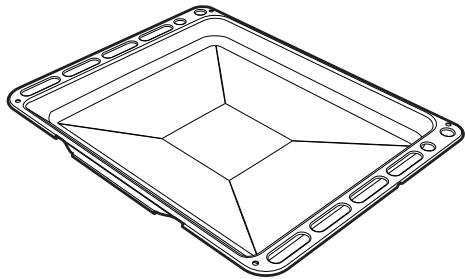

Tabuleiro fundos

Útil para recolher as gorduras provenientes dos alimentos colocados na grelha sobrejacente e para a cozedura de doces, biscoitos...

Os acessórios que possam entrar em contacto com os alimentos são construídos com materiais que respeitam as disposições das leis em vigor.

Os acessórios fornecidos ou opcionais podem ser pedidos nos centros de assistência autorizados. Utilizar apenas acessórios originais do fabricante.

3 Uso

Advertências

Temperatura elevada no interior do forno durante a utilização Perigo de queimaduras

• Manter a porta fechada durante a cozedura.
• Proteja as mãos com luvas térmicas durante a movimentação de alimentos no interior do compartimento de cozedura.
• Não toque nos elementos de aquecimento existentes no interior do aparelho.
• Não deite água diretamente nos tabuleiros muito quentes.
• Não permita que crianças menores de 8 anos se aproximem do aparelho durante o funcionamento.
• Em caso de intervenção nos alimentos ou no final da cozedura, abrir a porta apenas 5 centímetros durante alguns segundos, deixar sair o vapor, e em seguida abrir a porta completamente.
• As gorduras e os óleos quando aquecem excessivamente podem incendiar-se. Preste a máxima atenção.

Temperatura elevada no interior da estufa Perigo de queimaduras

• Não abra a estufa enquanto o forno estiver ligado e ainda quente.
• Os objetos no interior da estufa poderão estar muito quentes após a utilização do forno.

Utilização incorreta Riscos de danos nas superfícies

• Não cobrir o fundo do compartimento de cozedura com folhas de papel de alumínio.
• Se quiser utilizar papel para forno, coloque-o numa posição que não atrapalhe a circulação do ar quente no interior do compartimento de cozedura.
• Não coloque panelas ou tabuleiros diretamente sobre o fundo do compartimento de cozedura.
• Não utilize a porta aberta para colocar panelas ou tabuleiros diretamente sobre o vidro interior.
• Não deite água diretamente nos tabuleiros muito quentes.
• Os recipientes e os grelhadores devem ser posicionados dentro do perímetro da placa de cozedura.
• Todos os recipientes devem ter fundo plano e regular.
• Em caso de transbordamento ou derrame, remover o líquido em excesso da placa de cozedura.
• Não coloque panelas com fundo não perfeitamente plano e regular.
• Evite que objetos sólidos e pesados caiam ruidosamente sobre a superfície de cozedura.
• Se se formarem rachaduras ou fissuras, desligue imediatamente o aparelho, retire a ficha da tomada e contacte a Assistência Técnica.
• Não utilize a placa como superfície de apoio.

Temperatura elevada no interior da estufa durante a utilização Perigo de incêndio ou explosão

• Não borrife produtos spray nas proximidades do aparelho.
• Não utilize ou deixe materiais inflamáveis nas proximidades do forno ou da estufa.
• Não usar loiças ou recipientes de plástico para a cozedura dos alimentos.
• Não introduzir no compartimento de cozedura latas de conservas ou recipientes fechados.
• Não deixe o aparelho abandonado durante as cozeduras que possam libertar gorduras ou óleos.
• Retirar do compartimento de cozedura todos os tabuleiros e as grelhas não utilizados durante a cozedura.

Primeira utilização

1. Remova as eventuais películas protetoras no exterior ou no interior do aparelho e dos acessórios.
2. Remova as eventuais etiquetas (à excepção da chapa com os dados técnicos) dos acessórios e dos compartimentos de cozedura.
3. Remova e lave todos os acessórios do aparelho (veja 4 Limpeza e manutenção).

Compartimento de cozedura

1. Aqueça o forno vazio à máxima temperatura para remover eventuais resíduos de fabricação.

Placa vitrocerâmica

1. Posicione uma panela cheia de água sobre cada uma das zonas de cozedura anteriores e acenda-as na potência máxima por cerca de 30 minutos.
2. Transcorridos os 30 minutos, desligue as zonas de cozedura anteriores e repita as operações nas zonas de cozedura posteriores e na eventual zona de cozedura central.
3. Se após as operações mencionadas os comandos não funcionarem corretamente, poderá ser necessário prolongar as operações até uma completa evaporação da humidade

3.1 Utilização dos acessórios

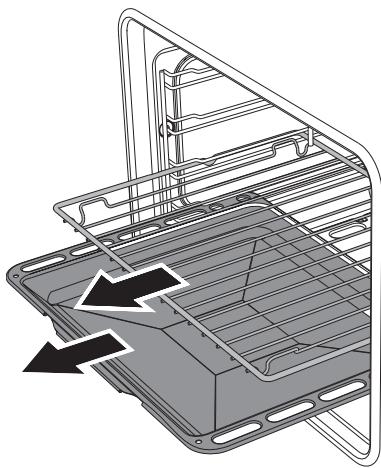

Grelhas e tabuleiros

As grelhas e os tabuleiros devem ser inseridos nas guias laterais até ao ponto de paragem.

Os bloqueios mecânicos de segurança que impedem a extração da grelha devem ser voltados para baixo e para a parte posterior do compartimento de cozedura.

Introduza delicadamente no compartimento de cozedura as grelhas e os tabuleiros até à sua retenção.

Limpe os tabuleiros antes de os utilizar pela primeira vez para remover eventuais resíduos de fabricação.

3.2 Utilização da placa

Durante a primeira ligação à rede elétrica, é executado um controlo automático que acende todas as lâmpadas indicadoras por alguns segundos.

Todos os comandos e controlos do aparelho encontram-se no painel frontal. O uso da placa de cozinha por indução ocorre por meio de teclas sensoras Touch-Control. Toque levemente num símbolo da superfície em vitrocerâmica. Cada toque correto é confirmado por um sinal acústico.

On/Off: liga ou desliga a placa de nha.

Aumento: aumenta o nível de potência tempo de cozedura.

Diminuição: diminui o nível de ncia ou o tempo de cozedura.

Zona anterior esquerda

Zona posterior esquerda

Zona posterior direita

Zona anterior direita

Recipientes utilizáveis para a cozedura por indução

Os recipientes para a cozedura por indução devem ser de metal, possuir propriedades magnéticas e um fundo de dimensões suficientes.

Recipientes adequados:

• Recipientes de aço esmaltado com fundo espesso.
• Recipientes em ferro fundido com fundo esmaltado.
• Recipientes em aço inoxidável multicamadas, aço ferrítico inoxidável e alumínio com fundo especial.

Recipientes não adequados:

- Recipientes em cobre, aço inoxidável, vidro refratário, madeira, cerâmica e terracota

Para verificar se a panela é adequada basta aproximar um íman ao fundo: se este for atraído a panela é adequada para a cozedura por indução. Se não dispuser de um íman pode-se colocar no recipiente uma pequena quantidade de água, poisá-lo sobre uma zona de cozedura e pôr a placa em funcionamento.

Se no display for mostrado o símbolo, significa que a panela não é adequada.

Utilize exclusivamente recipientes com o fundo perfeitamente plano adequados para as placas por indução. A utilização de panelas com fundo irregular pode comprometer a eficiência do sistema de aquecimento até de impedir a detecção da panela sobre a placa.

Reconhecimento da panela

Quando uma zona de cozedura não possuir qualquer panela ou se a panela for muito pequena, não é transmitida qualquer energia e no display aparecerá o símbolo

Se na zona de cozedura se encontrar uma panela adequada, o sistema de reconhecimento deteta a sua presença e liga a placa no nível de potência definido através do botão. A transmissão de energia também é interrompida quando se retira a panela da zona de cozedura (no display aparecerá o símbolo).

Se se ativar a função de reconhecimento da panela, apesar das dimensões reduzidas das panelas ou das frigideiras colocadas sobre a zona de cozedura, apenas a energia necessária será transmitida.

Limites no reconhecimento da panela: ○ diâmetro mínimo da base da panela está assinalado por um sinal de cruz presente na zona de cozedura. As panelas com diâmetros inferiores podem não ser detetadas e, por conseguinte, não ativar o indutor.

Limitação da duração da cozedura

A placa de cozinha dispõe de um dispositivo automático que limita a duração do exercício.

Se não alterar as definições da zona de cozedura, a duração do funcionamento máximo de cada zona individual depende do nível de potência selecionado.

Quando o dispositivo para a limitação da duração do funcionamento é ativado, a zona de cozedura desliga-se, é emitido um breve sinal e, se estiver quente, é exibido o símbolo H no display.

Nível de potência definido	Duração máxima da cozedura em horas
1	8
2	6
3 - 4	5
5	4
6 - 7 - 8 - 9	1 1/2

Proteção contra sobreaquecimento

Ao utilizar a placa de cozinha a toda a potência durante um longo período, as partes eletrónicas podem ter dificuldade em arrefecer se a temperatura ambiente for elevada.

Para evitar que nas partes eletrónicas se formem temperaturas muito elevadas, a potência da zona de cozedura é reduzida automaticamente.

Níveis de potência

A potência da zona de cozedura pode ser regulada para vários níveis. No quadro, pode encontrar as indicações relativas aos diversos tipos de cozedura.

Nível de potência	Adequado para:
0	Posição OFF
1 - 2	Cozedura de quantidades reduzidas de alimento (potência mínima)
3 - 4	Cozedura
5 - 6	Cozedura de grandes quantidades de alimento, grelhar peças maiores
7 - 8	Grelhar, fritar com farinha
9	Grelhar
P *	Grelhar/ Dourar, cozer (potência máxima)

* veja a função Power

Ligação/desligamento da placa

Para ativar a placa é necessário manter premida a tecla On/Off durante, pelo menos, 1 segundo; para a desativar, manter premida a tecla durante, pelo menos, 2 segundos.

A placa desativar-se-á automaticamente dentro de alguns segundos se não for selecionado qualquer valor de potência.

Ligação da zona de cozedura

Após ter ligado a placa:

1. Seleccione a zona de cozedura desejada através das teclas apropriadas de seleção da zona por ex:, zona de cozedura poster direita).

1. Através das teclas + e — selecione a potência de cozedura de 1 a 9 ou ativar a função power (potência), ver "Função Power".

Desligamento da zona de cozedura

1. Seleccione a zona de cozedura a desligar através das teclas apropriadas de seleção da zona.

Através da tecla — coloque em 0 (zero) o valor da potência.

Para desligar todas as zonas de cozedura em simultâneo, mantenha premida a tecla On/Off durante, pelo menos, 2 segundos.

Calor residual

Utilização incorreta Perigo de queimaduras

- Tenha muito cuidado com as crianças, porque dificilmente podem ver a indicação de calor residual. Após a utilização as zonas de cozedura permanecem muito quentes durante um certo período de tempo, mesmo se desligadas. Evite que as crianças coloquem as mãos sobre as zonas de cozedura.

Após o desligamento da zona de cozedura, se a zona ainda estiver quente será exibido no display o símbolo H. Quando a temperatura descer abaixo dos 60 °C, o símbolo não será mais visualizado.

Função Power

Através desta função é possível utilizar a potência máxima distribuída da zona de cozedura.

Após ter ativado a zona de cozedura interessada:

1. Pressione a tecla + para atingir o nível de potência 9.

2. Pressione depois a tecla +, no display será mostrado o símbolo P.

Para desativar a função power, pressione a tecla Ⓗ.

Apenas nas zonas de cozedura anterior esqueda e posterior direita:

A função power permanece ativa no máximo durante 10 minutos, decorridos os quais, o nível de potência baixa automaticamente para o nível 9.

Temporizador contador de minutos

Com esta função, é possível programar um temporizador contador de minutos que emitirá um sinal acústico no final do tempo desejado (de 1 a 99 minutos).

Após ter ativado a placa de cozinha:

1. Pressione simultaneamente as teclas

será mostrado

1. Seleccione o tempo pretendido em

minutos através das teclas

e

(mantenha pressionadas as teclas para um avanço rápido). Serão mostrados pontinhos a piscar que indicam a contagem.

A utilização do temporizador não interrompe o funcionamento das zonas de cozedura, mas apenas avisa o utilizador quando são transcorridos os minutos definidos.

O temporizador pode ser ativado tanto com a zona de cozedura ligada quanto desligada.

1. No término do tempo previamente definido, a placa avisará o utilizador através de uma série de sinais acústicos. Para interromper esta sinalização, pode-se pressionar uma tecla qualquer.

Para desativar o temporizador contador de minutos durante a contagem, é necessário zerar o

seu valor através da tecla

Quando o display exibir a

informação 0.0 o

temporizador será desativado.

Temporizador para o desligamento automático da zona de cozedura

Com esta função é possível programar o desligamento automático de cada zona de cozedura no término de um período de tempo (de 1 a 99 minutos).

1. Se a zona de cozedura não estiver selecionada, pressione simultaneamente

as teclas

e

será mostrada a

informação

1. Pressione novamente as teclas + e

(se, pelo menos, uma zona de dura) estiver ativa, acender-se-á ontinho luminoso a indicar a zona está a ser temporizada.

1. Seleccione o tempo para o desligamento

automático através das teclas + e

(mantenha-as pressionadas para

um avanço rápido), ou selecione uma

placa adicional através das teclas + e

Se o temporizador for ativado sem qualquer zona de cozedura ativa, comportar-se-á como para o Temporizador contador de minutos.

1. Pressione simultaneamente as teclas

e —, até que deixe de aparecer um pontinho luminoso por baixo do display respeitante à zona para a qual se pretende alterar o tempo definido. Uma vez selecionada a zona pretendida, através das teclas + e — é possível alterar o tempo anteriormente selecionado.

1. No término do tempo previamente definido, a placa desativará a zona de cozedura e avisará o utilizador através de uma série de sinais acústicos. Para interromper esta sinalização, pode-se pressionar uma tecla qualquer.

Bloqueio de comandos

Após ter ativado a placa de cozinha:

1. Pressione simultaneamente as teclas

e

1. Depois do sinal acústico de confirmação

pressione a tecla

Os comandos estão agora bloqueados e

será mostrado 8 no display.

Uma falta de tensão de rede provoca a desativação do bloqueio dos comandos.

Para desbloquear os comandos:

1. Pressione simultaneamente as teclas

e

1. Depois do sinal acústico de confirmação

pressione a tecla

Gestão de potência

A placa possui um módulo de gestão de potência que lhe optimiza/limita os consumos. Se os níveis de potência máximos definidos ultrapassarem o limite máximo permitido, a placa electrónica irá gerir automaticamente a potência distribuída pelas placas. O módulo procura manter os níveis máximos de potência distribuída. No display são mostrados os níveis definidos pela gestão automática. O sinal intermitente de uma potência indica que é automaticamente limitada para um novo valor selecionado pelo módulo de gestão da potência.

A prioridade é dada pela última zona definida.

O módulo de gestão de potência não influencia o consumo eléctrico total do aparelho.

Quadro guia para a cozedura

No quadro seguinte são indicados os valores de potência que podem ser definidos e em correspondência com todos está indicado o tipo de alimentos a preparar. Os valores podem variar conforme a qualidade do alimento e do gosto do consumidor.

Nível de potência	Adequado para:
1 - 2	Aquecer refeições, manter em ebulição uma pequena quantidade de água, bater molhos, gemas de ovos ou manteiga.
3 - 4	A cozedura de alimentos sólidos e líquidos, manter em ebulição água, descongelação de congelados, fritar 2 ou 3 ovos, comida, fruta e verdura, cozeduras várias.
5 - 7	A cozedura de carne, peixe e verduras a vapor, refeições com mais ou menos água, preparação de geleias, etc.
8-9	Assados de carne ou peixe, bifes, fígado, alourar carne e peixe, ovos, etc.
P	Fritar batatas, etc., em óleo, ferver a água rapidamente.

Programação da limitação de potência da placa

A placa por indução está configurada para funcionar com a potência de 7 kW, mas é possível retirar esta limitação para a colocar a funcionar a 4,5 kW ou a 3,1 kW.

1. Desligue o fogão da rede e espere 10 segundos antes de volar a ligá-lo à alimentação.

A programação do nível de potência da placa deve ser realizada dentro de 2 minutos após a ligação á rede eléctrica.

1. Mantenha pressionadas por cerca de 3 segundos as 4 teclas de selecção da

zona 🚠 🚠 🚠 . Irá soar um sinal. O display da placa exibe o valor da potência actual (7,0 kW).

1. Pressione as teclas + e - para regular a potência ao valor pretendido (3,1 kW ou 4,5 kW).

2. Dentro de 60 segundos, mantenha pressionadas simultaneamente por no mínimo 3 segundos as 4 teclas de

selecção da zona

Ouve-se um sinal acústico de confirmação da selecção programada.

Exemplos de possíveis combinações com base na potência programada

Potência (kW)	Placa 210 ESQ	Placa 180 ESQ	Placa 210 DIR	Placa 180 DIR
7,4	P	7	P	7
	9	P	9	P
4,5	8	8	8	8
	0	P	8	P
	P	7	0	8
3,0	8	0	8	0
	0	P	0	P
	7	8	0	8
	0	8	7	8

3.3 Utilização do forno

Ligação do forno

Para ligar o forno:

1. Seleccione a função de cozedura através do botão de funções.
2. Seleccione a temperatura através do botão de temperatura.

Certifique-se de que o relógio programador mostre o símbolo de

duração da cozedura 📊, caso contrário o forno não ligará.

Prima o botão 📊 para voltar a acertar o relógio programador.

Lista das funções

Estática

O calor, proveniente simultaneamente de baixo e de cima, torna este sistema adequado para cozinhar tipos de alimentos particulares. A cozedura tradicional, denominada também estática, é adequada para cozinhar um único prato de cada vez. Ideal para assados de qualquer tipo, pão, tortas recheadas, é, de qualquer modo, especialmente indicada para carnes gordas como ganso ou pato.

Inferior+ventilador

A combinação entre a ventoinha e somente a resistência inferior permite concluir a cozedura mais rapidamente. Este sistema é aconselhado para esterilizar ou terminar a cozedura de alimentos já bem cozidos na superfície, mas não no interior, que requerem, por isso, um calor superior moderado. Ideal para todos os tipos de alimentos. Nos modelos pirolíticos as funções especiais de descongelação e fermentação estão reunidas nesta mesma função.

Grill

O calor proveniente da resistência grill permite obter ótimos resultados de grelhados sobretudo com carne de média/pequena espessura e, em combinação com o espeto rotativo (quando presente), permite dar ao final da cozedura um dourado uniforme. Ideal para salsichas, entrecosto de porco, entremeada. Tal função permite grelhar de modo uniforme grandes quantidades de alimento, de modo particular a carne.

Estático+ventilador

O funcionamento da ventoinha, associado à cozedura tradicional, assegura também cozeduras homogéneas para receitas complexas. Ideal para biscoitos e tortas, também cozinhados simultaneamente em mais níveis. (Para as cozeduras em mais níveis aconselha-se a utilizar a 2 ^a e a 4 ^a prateleira).

ECO

Eco

Esta função é particularmente indicada para a cozedura sobre uma única prateleira, com baixo consumo elétrico. Ideal para a cozedura de carne, peixe e vegetais. Não é aconselhada para alimentos que requerem fermentação. Para obter a máxima poupança energética e reduzir os tempos de cozedura, recomenda-se introduzir os alimentos no forno sem preaquecer o compartimento de cozedura

Na função ECO evitar a abertura da porta durante a cozedura.

Na função ECO os tempos de cozedura (e de um eventual pré-aquecimento) são mais demorados.

Vapor Clean

Esta função facilita a limpeza através do vapor gerado por uma pequena quantidade de água vertida na embutidura apropriada situada no fundo.

Grill ventilado

O ar produzido pela ventoinha suaviza a forte onda de calor gerada pelo grill, permitindo também grelhados excelentes mesmo para alimentos de grande espessura. Ideal para pedaços grandes de carne (por exemplo, pá de porco).

3.4 Conselhos para a cozedura

Conselhos gerais

• Utilize uma função ventilada para obter uma cozedura uniforme em vários níveis.
• Aumentar as temperaturas não abrevia os tempos de cozedura (os alimentos poderão ficar muito cozidos no exterior e pouco cozidos no interior).

Conselhos para a cozedura de carne

- Os tempos de cozedura variam em função da espessura, da qualidade do alimento e do gosto do consumidor.

- Utilize um termómetro para carnes durante os assados ou simplesmente carregue com uma colher no assado. Se este estiver duro está pronto, caso contrário, deve-se ainda deixar assar durante alguns minutos.

Conselhos para as cozeduras com Grill e Grill ventilado

• A grelhagem de carnes pode ser efetuada tanto com o forno frio, como com o forno pré-aquecido se se pretende mudar o efeito da cozedura.
• Na função Grill ventilado é recomendado o pré-aquecimento do forno antes de grelhar.
• Recomenda-se a disposição dos alimentos no centro da grelha.
• Na função Grill, aconselha-se rodar o botão de temperatura para o valor mais
  alto correspondente ao símbolo para otimizar a cozedura.
• Os alimentos devem ser condimentados antes de serem cozinhados. Mesmo o azeite ou a manteiga derretida devem ser barrados antes da cozedura.
• Utilize o tabuleiro de forno na primeira prateleira em baixo para a recolha dos líquidos produzidos pela grelhagem.

Conselhos para a cozedura de bolos e biscoitos

• De preferência, utilize formas escuras de metal: ajudam a absorver melhor o calor.

• A temperatura e a duração da cozedura dependem da qualidade e da consistência da massa.

• Para verificar se o bolo está cozido no interior: no fim da cozedura, espete um palito no ponto mais alto do mesmo. Se a massa não se agarrar ao palito, o bolo está cozido.

• Se o bolo baixar quando for desenfornado, na próxima cozedura diminua a temperatura definida em cerca de 10 °C selecionando eventualmente um tempo mais longo de cozedura.
• Durante as cozeduras de bolos ou vegetais poderá verificar-se o fenómeno de excessiva condensação no vidro. Para evitar este fenómeno, abra a porta um par de vezes durante a cozedura prestando muita atenção.

Conselhos para a descongelação e a fermentação

• Coloque os alimentos congelados sem a embalagem num recipiente sem tampa na primeira prateleira do compartimento de cozedura.
• Evite a sobreposição dos alimentos.
• Para descongelar a carne utilize uma grelha colocada no segundo nível e um tabuleiro colocado no primeiro nível. Deste modo, os alimentos não ficam em contacto com o líquido da descongelação.
• As partes mais delicadas podem ser cobertas com papel de alumínio.
• Para uma boa fermentação, coloque um recipiente com água no fundo do compartimento de cozedura.

3.5 Relógio programador

Tecla de diminuição do valor

Tecla do relógio

Tecla de aumento do valor

Certifique-se de que o relógio programador mostre o símbolo de duração da cozedura, caso contrário o forno não ligará.

Prima o botão 📊 para voltar a acertar o relógio programador.

Ajuste da hora

Se a hora não estiver definida, o forno não ligará.

Na primeira utilização ou após uma interrupção de corrente, o aparelho apresentará no display os números

a piscarem.

1. Pressione a tecla do relógio por dois segundos. O pontinho entre as horas e os minutos pisca.
2. Através das teclas de aumento do valor
3. e diminuição do valor — é possível ajustar a hora. Mantenha a tecla premida para avançar rapidamente.
4. Aguarde 7 segundos. O pontinho entre as horas e os minutos deixa de piscar.
5. O símbolo no ecrã indica que o aparelho está pronto para iniciar uma cozedura.

Para modificar a hora, mantenha pressionadas simultaneamente as teclas de aumento do valor + e diminuição do valor — por dois segundos; depois continue com o ajuste da hora.

Cozedura temporizada

Por cozedura temporizada entende-se a função que permite iniciar uma cozedura e terminá-la ao fim de um certo período de tempo definido pelo utilizador.

1. Mantenha pressionada a tecla do relógio até aparecer o símbolo

1. Pressione novamente a tecla do relógio 📊. No display aparecem o símbolo A e a informação da alternados com a hora atual.
2. Pressione as teclas de aumento do valor + e diminuição do valor - para programar os minutos de cozedura pretendidos.
3. Seleccione uma função e uma temperatura de cozedura.
4. Espere cerca de 5 segundos sem pressionar qualquer tecla para ativar a função. No ecrã aparecerá a hora atual juntamente com os símbolos

e A.

No fim da cozedura os elementos de aquecimento serão desativados. No display, o símbolo apaga-se, o símbolo pisca e ativa-se um sinal acústico.

1. Para desligar o sinal acústico basta pressionar uma tecla qualquer do relógio programador.

2. Pressione a tecla do relógio para reiniciar o relógio programador.

Não é possível definir durações de cozedura superiores a 10 horas.

Para colocar a zero a programação efetuada, pressione em simultâneo e mantenha pressionadas as teclas de aumento de valor + e diminuição de valor - e realize o desligamento manual do forno.

Cozedura programada

Por cozedura programada entende-se a função que permite iniciar uma cozedura num horário estabelecido e terminá-la ao fim de um certo período de tempo definido pelo utilizador.

1. Defina a duração da cozedura como descrito no parágrafo anterior Cozedura temporizada.
2. Pressione a tecla do menu 📟 por 2 segundos.

3. Pressione novamente a tecla do menu O display exibe alternadamente os números e a escrita enquanto o símbolo pisca. (por exemplo, a hora atual é 17.30)

4. Pressione as teclas — ou + para definir os minutos desejados. (por exemplo 1 hora)

5. Pressione a tecla do menu 📊. No display aparecerá a escrita alternada com a hora atual adicionada à duração da cozedura anteriormente definida (por exemplo, a hora de fim de cozedura exibida é 18.30).
6. Pressione as teclas — ou + para definir o horário de fim da cozedura. (por exemplo às 19.30).

Tenha em consideração que à duração da cozedura são adicionados alguns minutos úteis para o pré-aquecimento do forno.

1. Espere cerca de 7 segundos sem pressionar qualquer tecla para ativar a função. No display aparece a hora atual e os símbolos A e apagam-se enquanto que a lâmpada indicadora se acende.
2. Seleccione uma função e uma temperatura de cozedura.

3. No fim da cozedura os elementos de aquecimento serão desativados. No display, o símbolo 📊 apaga-se, o símbolo 🐆 pisca e ativa-se uma campainha.

4. Volte a colocar os botões de função e temperatura em 0.

5. Para desligar o sinal de som basta pressionar uma tecla qualquer do relógio programador.
6. Pressione em simultaneamente as teclas e para colocar a zero a programação efetuada.

Não é possível definir durações de cozedura superiores a 10 horas.

Não é possível definir um tempo superior a 24 horas para a cozedura programada.

Após a definição, para ver o tempo restante de cozedura pressione a tecla por 2 segundos. Pressione novamente a tecla do menu. O display mostra a escrita alternada com o tempo restante de cozedura.

Temporizador contador de minutos

O temporizador contador de minutos não interrompe a cozedura, mas avisa o utilizador quando decorreram os minutos definidos.

O temporizador contador de minutos pode ser ativado em qualquer momento.

1. Mantenha pressionada a tecla do relógio 📊 por alguns segundos. O
   display mostrará os números A 30:00
   e o símbolo a piscar entre as horas e os minutos.

2. Pressione as teclas de aumento do
   valor + e diminuição do valor —
   para programar os minutos pretendidos.

3. Espere cerca de 5 segundos sem pressionar qualquer tecla para terminar o ajuste do temporizador. No ecrã aparecerão a hora atual e os símbolos

Um sinal acústico entrará em funcionamento no final do tempo programado.

1. Pressione a tecla de diminuição de valor — para desligar o sinal acústico.

È possível programar o temporizador contador de minutos de 1 minuto até um máximo de 23 horas e 59 minutos.

Modificação dos dados definidos

1. Pressione a tecla do relógio
2. Pressione as teclas de aumento do
   valor + e diminuição do valor para programar os minutos pretendidos.

Cancelamento dos dados definidos

1. Pressione a tecla do relógio
2. Mantenha pressionadas simultaneamente as teclas de aumento de valor + e diminuição de valor
3. Em seguida, realize o desligamento manual do forno no caso de estar a decorrer uma cozedura.

Seleção do sinal acústico

O sinal acústico pode variar em 3 tonalidades.

1. Mantenha pressionadas simultaneamente as teclas de aumento de valor e diminuição de valor

1. Pressione a tecla do relógio

2. Pressione a tecla de diminuição de valor — para selecionar um sinal acústico diferente.

Tabela indicadora das cozeduras

Alimentos	Peso (Kg)	Função	Prateleira	Temperatura (°C)	Tempo (minutos)
Lasanha	3 - 4	Estática	1	220 - 230	45 - 50
Massa no forno	3 - 4	Estática	1	220 - 230	45 - 50
Assado de vitela	2	Turbo/Circular	2	180 - 190	90 - 100
Lombo de porco	2	Turbo/Circular	2	180 - 190	70 - 80
Salsichas	1,5	Grill ventilado	4	260	15
Rosbife	1	Turbo/Circular	2	200	40 - 45
Coelho assado	1,5	Circular	2	180 - 190	70 - 80
Peito de peru	3	Turbo/Circular	2	180 - 190	110 - 120
Cachaço no forno	2 - 3	Turbo/Circular	2	180 - 190	170 - 180
Frango assado	1,2	Turbo/Circular	2	180 - 190	65 - 70
					Lado 1	Lado 2
Costeletas de porco	1,5	Grill ventilado	4	260	15	5
Costelas	1,5	Grill ventilado	4	260	10	10
Entremeada	0,7	Grill	5	260	7	8
Filete de porco	1,5	Grill ventilado	4	260	10	5
Filete de novilho	1	Grill	5	260	10	7
Truta salmonada	1,2	Turbo/Circular	2	150 - 160	35 - 40
Tamboril	1,5	Turbo/Circular	2	160	60 - 65
Rodovalho	1,5	Turbo/Circular	2	160	45 - 50
Pizza	1	Turbo/Circular	2	260	8 - 9
Pão	1	Circular	2	190 - 200	25 - 30
Pão focaccia	1	Turbo/Circular	2	180 - 190	20 - 25
Rosca	1	Circular	2	160	55 - 60
Tarte	1	Circular	2	160	35 - 40
Bolo de ricota	1	Circular	2	160 - 170	55 - 60
Tortellini recheados	1	Turbo/Circular	2	160	20 - 25
Bolo paraíso	1,2	Circular	2	160	55 - 60
Profiteroles	1,2	Turbo/Circular	2	180	80 - 90
Pão-de-ló	1	Circular	2	150 - 160	55 - 60
Bolo de arroz	1	Turbo/Circular	2	160	55 - 60
Brioches	0,6	Circular	2	160	30 - 35

Os tempos indicados na tabela não compreendem os tempos de pré-aquecimento e são indicativos.

4 Limpeza e manutenção

Advertências

Utilização incorreta Riscos de danos nas superfícies

• Não utilizar jatos de vapor para limpar o aparelho.
• Nas partes em aço ou tratadas na superfície com acabamentos metálicos (por exemplo, anodizações, niquelagens, cromagens) não utilizar produtos para a limpeza que contenham cloro, amoníaco ou lixívia.
• Nas partes em vidro não utilize detergentes abrasivos ou corrosivos (por exemplo, produtos em pó, removedores de manchas e palhas de aço).
• Não utilizar materiais ásperos, abrasivos ou raspadores metálicos afiados.
• Não lavar em máquinas de lavar loiça os componentes removíveis como as grelhas da placa, os espalhadores e as tampas.
• Não derrame açúcar ou misturas de bolos sobre a placa durante a cozedura, nem coloque materiais ou substâncias que possam fundir (plásticos ou folhas de alumínio).

Aconselha-se a utilização de produtos para limpeza distribuídos pelo fabricante.

Limpeza das superfícies

Para uma boa conservação das superfícies, é necessário limpá-las regularmente no final de cada utilização, após as ter deixado arrefecer.

Limpeza diária normal

Utilize sempre e apenas produtos específicos que não contenham abrasivos ou substâncias ácidas à base de cloro.

Verta o produto num pano húmido e passe sobre a superfície, enxagúe cuidadosamente e seque com um pano macio ou com um pano em microfibra.

Manchas de alimentos ou resíduos

Evite absolutamente a utilização de esfregões de aço e raspadores cortantes para não danificar as superfícies.

Utilize os produtos normais, não abrasivos, servindo-se eventualmente de utensílios de madeira ou de plástico. Enxague muito bem e seque com um pano macio ou com um pano de microfibra.

Evitar deixar secar no interior do aparelho resíduos de alimentos à base de sacarina (por ex. compota), pois podem danificar o esmalte no interior do aparelho.

Após as operações de limpeza, enxugue completamente o aparelho, já que os pingos de detergente ou água poderão comprometer o funcionamento correto dele e o seu aspeto estético.

4.1 Limpeza da placa de cozinha

Limpeza da placa vitrocerâmica

Eventuais vestígios claros provocados pela utilização das panelas com fundo em alumínio podem ser removidos com um pano húmido embebido em vinagre. No caso em que, após a cozedura, permaneçam resíduos queimados, enxagúe com água e seque bem com um pano limpo.

Os grãos de areia que podem cair sobre a placa de cozinha durante a limpeza de saladas ou batatas poderão riscá-la quando se deslocam as panelas.

Retire, portanto, imediatamente os possíveis grãos da superfície de cozedura.

As alterações cromáticas não influem no funcionamento e na estabilidade do vidro. Não se trata, de facto, de alterações do material da placa de cozinha, mas de simples resíduos não removidos que ficaram carbonizados.

Podem formar-se superfícies brilhantes devido ao esfregar dos fundos das panelas, especialmente se forem de alumínio, e à utilização de detergentes não apropriados. É difícil removê-las através da utilização de produtos comuns para a limpeza. Pode tornar-se necessário repetir a limpeza várias vezes. A utilização de detergentes agressivos, ou a fricção com o fundo das panelas, poderá desgastar com o passar do tempo as decorações da placa de cozinha e poderá contribuir para a formação de manchas.

Limpeza semanal

Limpar e cuidar da placa de cozinha uma vez por semana com um produto comum para a limpeza da vitrocerâmica. Respeite sempre as indicações do fabricante. O silicone presente nestes produtos gera uma película protectora hidrorrepelente e contra a sujidade. Todas as manchas ficam sobre a película e podem ser então removidas com facilidade. Seque depois a superfície com um pano limpo. Tenha cuidado para que não fiquem restos de detergente na superfície de cozedura, visto que terão uma reação agressiva quando se aquece e poderão alterar a estrutura.

Botões

Para a limpeza dos botões, não utilize produtos agressivos que contenham álcool ou produtos para a limpeza do aço e do vidro, visto que poderão provocar danos permanentes.

Os botões devem ser limpos com um pano macio humedecido com água morna e devem ser muito bem secos. Podem ser extraídos puxando-os das suas sedes.

4.2 Limpeza da porta

Desmontagem da porta

Para facilitar as operações de limpeza, é aconselhável retirar a porta e colocá-la sobre um pano de prato.

Para retirar a porta, proceda da seguinte forma:

1. Abra completamente a porta e insira dois pernos nos orifícios das dobradiças indicados na imagem.

1. Segure a porta pelos dois lados com ambas as mãos, levante-a até formar um ângulo de cerca de 30 graus e extraia-a.

1. Para voltar a montar a porta, introduza as dobradiças nas respetivas fendas situadas no forno assegurando-se de que os sulcos A fiquem totalmente apoiados nas fendas. Baixe a porta e em seguida remova os pernos dos orifícios das dobradiças.

Limpeza dos vidros da porta

Aconselha-se a manter os vidros da porta sempre bem limpos. Utilize papel absorvente de cozinha. Para a sujidade mais resistente, lave com uma esponja húmida e detergente comum.

Desmontagem dos vidros interiores

Para facilitar as operações de limpeza, os vidros interiores que compõem a porta podem ser desmontados.

1. Retire o vidro interior puxando-o delicadamente para cima na parte posterior, seguindo o movimento indicado pelas setas (1). Deste modo, os 4 pernos fixados no vidro desprendem-se das suas sedes na porta.

2. Em seguida, puxe o vidro para cima na parte anterior (2).

1. Remover o vidro intermédio levantando-o para cima, seguindo o mesmo procedimento para o vidro interno, mas com cuidado ao empurrar a parte anterior do vidro (2) para o interior do aparelho.

1. Limpe o vidro exterior e os anteriormente retirados. Utilize papel absorvente de cozinha. Em caso de sujidade persistente, lave com uma esponja húmida e detergente neutro.

1. Reintroduza os vidros na ordem inversa à da remoção.

2. Volte a colocar o vidro interior. Preste atenção para centrar e encaixar os 4 pernos nas suas cavidades na porta com uma ligeira pressão.

4.3 Limpeza do compartimento de cozedura

Para uma boa conservação do compartimento de cozedura é necessário limpá-lo regularmente depois de ter arrefecido.

Evite deixar secar no interior do compartimento de cozedura resíduos de alimentos pois podem danificar o esmalte. Extraia todas as partes suscetíveis de remoção.

Para facilitar as operações de limpeza, aconselha-se desmontar:

• a porta
• as armações de suporte das grelhas/dos tabuleiros
• a quarnição do forno.

Aconselha-se a fazer funcionar o forno à temperatura máxima durante cerca de 15/20 minutos depois de ter utilizado produtos específicos, a fim de eliminar eventuais resíduos.

Limpeza de grelhas e tabuleiros

Limpar as grelhas do forno e os tabuleiros com água e detergentes não abrasivos, enxaguar e secar com cuidado as partes húmidas.

Remoção das armações de suporte das grelhas/dos tabuleiros

A remoção das armações das guias permite uma posterior facilidade de limpeza das partes laterais. Esta operação é efetuada sempre que se utilize o ciclo de limpeza automática (apenas em alguns modelos).

Para retirar as armações das guias: Puxe a armação para o interior do forno de forma a desprendê-la do encaixe A, em seguida, extraia-as das cavidades situadas na parte de trás B.

Concluída a limpeza, repita as operações acabadas de descrever para colocar novamente as armações da guia.

4.4 Vapor Clean

O Vapor Clean é um procedimento de limpeza assistida que facilita a remoção da sujidade. Graças a este procedimento é possível limpar o interior do compartimento de cozedura com extrema facilidade. Os resíduos de sujidade são amolecidos pelo calor e pelo vapor de água facilitando a sua posterior remoção.

Utilização incorreta Riscos de danos nas superfícies

• Remover do interior do compartimento de cozedura os resíduos de alimentos ou derrames de cozeduras anteriores.
• Realize as operações de limpeza relativas à limpeza assistida apenas com o forno frio.

Operações preliminares

Antes de acionar o Vapor Clean:

- Retire todos os acessórios do interior do compartimento de cozedura.

- Verta cerca de 40 cc de água no tabuleiro. Preste atenção para que não saia da cavidade.

- Com um nebulizador de borrífar, nebulize uma solução de água e detergente de loiça no compartimento de cozedura. Dirija o borrifo para as paredes laterais, para cima, para baixo e para o defletor.

- Feche a porta.

Aconselha-se a efetuar no máximo 20 nebulizações.

Definição do ciclo de limpeza Vapor Clean

1. Rode o botão de funções para o símbolo e o botão de temperatura para o símbolo.

2. Programe uma duração de cozedura de 18 minutos através do relógio programador.

Após alguns segundos da última intervenção sobre as teclas do relógio programador, o ciclo de limpeza Vapor Clean tem início.

1. No fim do ciclo de limpeza Vapor Clean, o temporizador desativa os elementos de aquecimento do forno, entra em funcionamento o sinal de som e os números no mostrador do relógio programador piscam.

Final do ciclo de limpeza Vapor Clean

1. Abra a porta e remova a sujidade menos persistente com um pano de microfibra.

2. Nas incrustações mais resistentes utilizar uma esponja antirriscos com filamento de latão.

3. Em caso de resíduos de gordura, é possível utilizar produtos específicos para a limpeza dos fornos.

4. Retire a água residual do interior do compartimento de cozedura.

Por questões de higiene e para evitar que os alimentos ganhem cheiros desagradáveis, enxugar o compartimento de cozedura através de uma função ventilada a 160 °C durante cerca de 10 minutos.

Aconselha-se o uso de luvas de borracha durante estas operações.

Para facilitar a limpeza manual das partes mais difíceis de alcançar, aconselha-se retirar a porta.

4.5 Manutenção extraordinária

Substituição da lâmpada de iluminação interna

Partes sob tensão elétrica Perigo de eletrocussão

- Desligar a alimentação elétrica do aparelho.

O compartimento de cozedura é dotado de uma lâmpada de 40W.

1. Retire todos os acessórios do interior do compartimento de cozedura.

2. Retire as armações de suporte das grelhas/dos tabuleiros.

3. Retire a tampa da lâmpada com a utilização de uma ferramenta (por exemplo, uma chave de fendas).

Prestar atenção para não riscar o esmalte da parede do compartimento de cozedura.

1. Desenrosque e retire a lâmpada.

Não tocar na lâmpada de halogéneo diretamente com os dedos, mas utilizar uma cobertura isolante.

1. Introduza a lâmpada nova.
2. Monte novamente a tampa. Deixe a aresta interna do vidro (A) voltada para a porta.

1. Pressione totalmente a tampa de forma a que encaixe perfeitamente no suporte da lâmpada.

Desmontagem e montagem do vedante

Para desmontar o vedante:

- Solte os ganchos posicionados nos 4 ângulos e no centro e puxe o vedante para fora.

Para montar o vedante:

- Prenda os ganchos posicionados nos 4 ângulos e no centro do vedante.

Conselhos para a manutenção do vedante

O vedante deve ser macio e elástico.

- Para manter limpo o vedante, utilize uma esponja não abrasiva e lave com água morna.

5 Instalação

5.1 Colocação

Aparelho pesado Perigo de ferimentos por esmagamento

- Colocar o aparelho no móvel com a ajuda de uma segunda pessoa.

Pressão na porta aberta Riscos de danos ao aparelho

• Não utilizar a porta aberta como alavanca para colocar o aparelho no móvel.
• Não exercer pressões excessivas na porta aberta.

Geração de calor durante o funcionamento do aparelho Risco de incêndio

- Entalhados, adesivos ou revestimentos plásticos sobre móveis adjacentes devem ser termorresistentes (não inferior a 90 °C).

Este aparelho pode ser encostado a paredes das quais uma de altura superior à do plano de trabalho, que diste, pelo menos, X mm da parte lateral do aparelho, conforme ilustrado nos desenhos "A" e "C" relativos às classes de instalação.

As partes suspensas colocadas sobre o plano de trabalho do aparelho devem estar a uma distância mínima, do mesmo plano, de Y mm. Se for instalado um exaustor sobre a placa de cozinha, consulte o manual de instruções do exaustor para respeitar a distância correta.

X	150 mm
Y	750 mm

Este aparelho, conforme o tipo de instalação, pertence às classes:

A - Classe 1
(Aparelho de instalação livre)

B - Classe 2 subclasse 1 (Aparelho encastrado)

C - Classe 2 subclasse 1 (Aparelho encastrado)

O aparelho deve ser instalado por um técnico qualificado e de acordo com as normas em vigor.

Dimensões totais do aparelho

A	600 mm
B	600 mm
C1	min. 150 mm
D	900 - 915 mm
H	750 mm
I	450 mm
L2	600 mm

1 Distância mínima das paredes laterais ou de outros materiais inflamáveis.
² Largura mínima do armário (=A).

Dimensões do aparelho: localização da ligação elétrica (mm)

A	124
B	32
F	mín. 70Máx. 110	mín. 105Máx. 160
H	770
L	598

E = Ligação elétrica

Colocação e nivelamento

Aparelho pesado Riscos de danos ao aparelho

• Introduza primeiro os pés da frente e depois os de trás.
• Depois de ter procedido à ligação do gás e à ligação elétrica, enrosque no aparelho os quatro pés fornecidos.

Para obter uma maior estabilidade, é indispensável que o aparelho esteja perfeitamente nivelado com o piso:

- Enrosque ou desenrosque os pés na parte inferior até nivelar e estabilizar o aparelho no pavimento.

Fixação à parede

Para evitar que o aparelho tombe, devem ser instalados os dispositivos de estabilização.

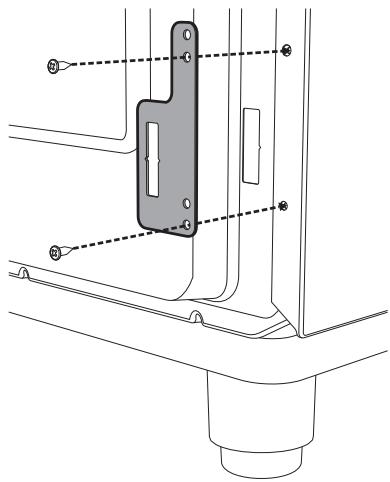

1. Aperte a pequena chapa de fixação à parede atrás do aparelho.

1. Ajuste a altura dos 4 pés.

1. Monte o suporte de fixação.

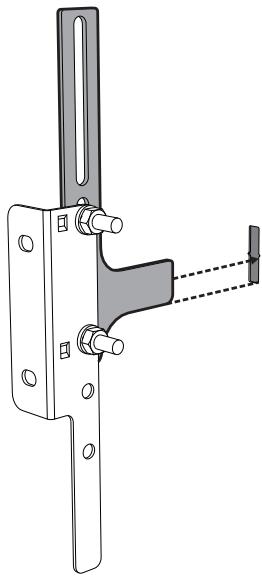

1. Alinhe a base do gancho do suporte de fixação à base do corte da pequena chapa de fixação à parede.

1. Alinhe a base do suporte de fixação ao pavimento e aperte os parafusos para fixar as medidas.

1. Considere a distância de 50 mm do lado do aparelho aos furos do suporte.

1. Desloque o suporte na parede e marque a posição dos furos a realizar na parede.

1. Após realizar os furos na parede, utilize as buchas com parafusos para fixar o suporte à parede.
2. Empurre o fogão contra a parede e simultaneamente insira o suporte na pequena chapa situada na parte posterior do mesmo.

5.2 Ligação elétrica

Tensão elétrica Perigo de eletrocussão

• Providencie para que a ligação elétrica seja realizada por pessoal técnico qualificado.
• Use os dispositivos de proteção individual.
• É obrigatória a ligação à terra de acordo com as modalidades previstas pelas normas de segurança da instalação elétrica.
• Desligar a alimentação elétrica geral.
• Nunca puxar pelo cabo para extrair a ficha.
• Utilize cabos resistentes à temperatura de, pelo menos, 90 °C.
• O binário de aperto dos parafusos dos condutores de alimentação da placa de bornes deve ser igual a 1,5 -2 Nm.

Informações gerais

Verifique se as características da rede elétrica são adequadas aos dados indicados na chapa.

A chapa de identificação, com os dados técnicos, o número de série e a marcação está colocada de forma visível no aparelho.

A chapa nunca deverá ser removida.

Providencie a ligação de terra com um cabo mais comprido do que os outros, pelo menos, em 20 mm.

O aparelho pode funcionar nos seguintes modos:

- 220-240 V 2\~

Cabo de 3 polos 3 x 6 mm².

- 3220-240 V 3\~

Cabo de 4 polos 4 x 4 mm².

- 220-240 V 1N\~

Cabo de 3 polos 3 x 6 mm².

- 380-415 V 2N\~

Cabo de 4 polos 4 x 4 mm².

- 380-415 V 3N\~

Cabo de 5 polos 5 x 1,5 mm².

Os valores indicados referem-se à secção do condutor interno.

Os cabos de alimentação são dimensionados tendo em conta o fator de contemporaneidade (em conformidade com a norma EN 60335-2-6).

Ligação fixa

Prever na linha de alimentação um dispositivo que garanta a desconexão da rede omnipolar, com uma distância de abertura entre os contactos que permita a desconexão completa nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Acesso à placa de bornes

Para ligar o cabo de alimentação, é necessário aceder à placa de bornes situada no cárter posterior:

1. Remover os parafusos que fixam a tampa ao cárter posterior.

1. Rodare ligeiramente a tampa e removê-la da sua sede.

1. Proceder à instalação do cabo de alimentação.

É aconselhável aliviar o parafuso do fixador de cabo antes de proceder à instalação do cabo de alimentação.

1. Terminada a operação, reposicionar a tampa no cáter posterior e fixá-la com os parafusos anteriormente removidos.

5.3 Para o instalador

• A ficha deve permanecer acessível após a instalação. Não dobre ou prenda o cabo de ligação à rede elétrica.
• O aparelho deve ser instalado segundo os esquemas de instalação.
• No caso de o aparelho não funcionar corretamente após ter efetuado todos os controles, consulte o Centro de Assistência Autorizado na sua área.
• Quando o aparelho estiver corretamente instalado, informe o utilizador sobre os métodos corretos de funcionamento.
