INSTRUKCJA OBSŁUGI CX60ISVT9 SMEG

Spis treści

1 Ostrzeżenia 382

1.1 Ogólne zalecenia dotyczące bezpieczeństwa 382
1.2 Odpowiedzialność producenta 387
1.3 Przeznaczenie urządzenia 387
1.4 Tabliczka znamionowa 387
1.5 Instrukcja obstugi 387
1.6 Utylizacja 387
1.7 Jak czytać instrukcje obstugi 389
1.8 Oszczędność energii 389

2 Opis 390

2.1 Opis ogólny 390
2.2 Płyta kuchenna 391
2.3 Panel sterowania 392
2.4 Pozostałe części 392
2.5 Dostępne akcesoria 393

3 Użytkowanie 394

3.1 Użytkowanie akcesoriów 396
3.2 Użytkowanie płyty 396
3.3 Użytkowanie urządzenia 402
3.4 Porady dotyczące przygotowywania potraw 404
3.5 Zegar programowania 405

4 Czyszczenie i konserwacja 411

4.1 Czyszczenie płyty kuchennej 412
4.2 Czyszczenie drzwiczek 413
4.3 Czyszczenie komory urządzenia 415
4.4 Czyszczenie parowe 416
4.5 Konserwacja ponadplanowa 417

5 Instalacja 419

5.1 Ustawianie 419
5.2 Podłączanie do instalacji elektrycznej 424
5.3 Instrukcje dla instalatora 426

TŁUMACZENIE INSTRUKCJI ORYGINALNEJ

Zalecamy uważne przeczytanie niniejszej instrukcji, ponieważ zawiera ona wskazówki, dzięki którym będzie możliwe zachowanie jakości estetycznej i funkcjonalnej zakupionego urządzenia. Dodatkowe informacje o produkcie dostępne na stronie: www.smeg.com

1 Ostrzeżenia

1.1 Ogólne zalecenia dotyczące bezpieczeństwa

Szkody powstate na osobach

• Urządzenie i jego elementy są bardzo gorące podczas użytkowania. Podczas użytkowania nie należy dotykać elementów grzejnych.
• Podczas przekręcania żywności w komorze pieczenia, należy chronić ręce zakładając rękawice termiczne.
• Nie należy nigdy próbować gasić płomienia lub pożaru wodą: wyłączyć urządzenie i nakryć płomień pokrywą lub ognioodporną narzutą.
• Niniejsze urządzenie może być używane przez dzieci w wieku od 8 lat oraz przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umystowych bądź nieposiadające doświadczenia i wiedzy, jeżeli zostały one objęte nadzorem lub jeśli instrukcja zezwala na użytkowanie przez niniejsze osoby w bezpieczny sposób, a także gdy rozumieją one istniejące zagrożenia.

- Urządzenie nie stuży do zabawy.

• Dzieci poniżej 8 roku życia nie powinny przebywać w pobliżu urządzenia bez opieki osoby dorostej.
• Nie pozwolić dzieciom poniżej 8 roku życia na zbliżanie się do funkcjonującego urządzenia.
• Czynności związane z czyszczeniem i konserwacją nie powinny być wykonywane przez dzieci bez nadzoru.
• Koniecznie należy pamiętać, że strefy grzewcze nagrzewają się bardzo szybko. Nie podgrzewać pustych garnków. Niebezpieczeństwo przegrzania.
• W przypadku podgrzania tłuszcz i olej mogą się zapalić. Podczas przygotowywania positków z użyciem oleju lub tłuszczu zaleca się pozostanie w kuchni. Jeżeli tłuszcz lub olej zapalą się nie gasić ognia wodą. Przykryć garnek pokrywką i wyłączyć strefę grzewczą.
• Proces gotowania powinien odbywać się zawsze pod nadzorem. Proces gotowania krótkiego powinien być cały czas nadzorowany.

• Podczas obsługi nie należy kłaść metalowych przedmiotów, jak naczynia lub sztućce, na powierzchni płyty, ponieważ mogłyby się nagrzać.

• Nie należy wkładać ostro zakończonych metalowych przedmiotów (sztućce lub przyrządy) do szczelin.

• Nie wlewać wody na bardzo gorące blachy.
• Podczas pieczenia drzwiczki powinny być zamknięte.
• Przy sprawdzeniu potrawy lub pod koniec pieczenia otworzyć drzwiczki na 5 cm na kilka sekund, aby uwolnić parę, a następnie otworzyć zupełnie drzwiczki.
• Nie otwierać schowka (jeżeli obecny), gdy piekarnik jest włączony i jeszcze gorący.
• Przedmioty w schowku mogą być bardzo gorące po użyciu piekarnika.
• NIE NALEŻY UŻYWAĆ ANI PRZECHOWYWAĆ MATERIAŁÓW ŁATWOPALNYCH W SCHOWKU (O ILE WYSTĘPUJE), LUB W POBLIŻU URZĄDZENIA.
• NIE NALEŻY UŻYWAĆ SPREJÓW W POBLIŻU URZĄDZENIA, KIEDY ONO DZIAŁA.
• Po zakończeniu użytkowania wyłączyć urządzenie.

• NIE WPROWADZAĆ ZMIAN W URZĄDZENIU.

• Przed każdą czynnością przy urządzeniu (instalacja, konserwacja, ustawianie lub przesuwanie), należy zawsze stosować środki ochrony indywidualnej.

• Przed każdą czynnością w zakresie urządzenia należy wyłączyć ogólne zasilanie elektryczne.
• Montaż i naprawy powinny być wykonywane przez wykwalifikowany personel zgodnie z obowiązującymi przepisami.
• Nigdy nie należy próbować naprawiać urządzenia samodzielnie lub bez pomocy wykwalifikowanego specjalisty.
• Nigdy nie ciągnąć za przewód, aby wyjąć wtyczkę.
• Aby uniknąć zagrożeń, jeśli kabel zasilający jest uszkodzony, należy się skontaktować z działem wsparcia technicznego, który dokona jego wymiany.

Uszkodzenie urządzenia

- Nie stosować na częściach szklanych ściernych lub agresywnych detergentów (np. produktów z granulkami, odplamiaczy i metalowych gąbek).

• Ewentualnie używać drewnianych lub plastikowych narzędzi.
• Ruszty i blachy powinny być wkładane w boczne prowadnice, aż do całkowitego zatrzymania. Mechaniczne blokady bezpieczeństwa, które zapobiegają ich wyjęciu powinny być odwrócone w dół i w kierunku tylnej części komory pieczenia.

• Nie siadać na urządzeniu.
• Nie stosować pary do czyszczenia urządzenia.
• Nie zatykać otworów, szczelin wentylacyjnych i odprowadzających ciepło.
• Nie zostawiać urządzenia bez nadzoru podczas przyrządzania potraw, które mogą wydzielać tłuszcz lub olej. Podgrzany tłuszcz i olej mogą się zapalić. Należy zachować maksymalną ostrożność.
• niebezpieczeństwo pożaru: nie kłaść przedmiotów na powierzchniach grzewczych.

• W ŻADNYM RAZIE NIE UŻYWAĆ URZĄDZENIA DO OGRZEWANIA POMIESZCZEŃ.

• Nie rozpyłać produktów w sprayu w pobliżu urządzenia.

• Nie używać naczyń stołowych lub plastikowych pojemników do pieczenia żywności.
• Nie wkładać do komory pieczenia potraw w zamkniętych puszkach lub pojemnikach.
• Wyjąć z komory pieczenia wszystkie blachy i ruszty, które nie są używane podczas pieczenia.
• Nie przykrywać dna komory pieczenia folią aluminiową lub cynfolią.
• Nie kłaść garnków lub blach bezpośrednio na dnie komory pieczenia.
• W przypadku przygotowywania potrawy w papierze do pieczenia, należy umieścić go tak, aby nie zakłócał cyrkulacji gorącego powietrza wewnątrz urządzenia.
• Nie kłaść garnków lub blach bezpośrednio na środkowej szybce otwartych drzwiczek.
• Garnki i patelnie grillowe należy umieścić wewnątrz obwodu płyty kuchennej.
• Dno wszystkich garnków musi być płaskie i gładkie.

• W przypadku przelania lub wylania usunąć płyn z płyty kuchennej.

• Nie wylewać na płytę kwaśnych substancji takich jak sok z cytryny lub ocet.

• Nie stawiać pustych garnków lub patelni na włączonych strefach grzewczych.
• Jeżeli pojawią się rysy, pęknięcia lub powierzchnia płyty witroceramicznej całkowicie pęknie, należy natychmiast wyłączyć urządzenie. Odłączyć zasilanie elektryczne i skontaktować się z Serwisem Technicznym.
• Osoby posiadające rozrusznik serca lub inne podobne urządzenia powinny się upewnić, czy ich funkcjonowanie nie zostanie zaktócone przez pole indukcyjne, którego częstotliwość zawiera się w przedziale od 20 do 50 kHz.
• Zgodnie z przepisami dotyczącymi kompatybilności elektromagnetycznej, płyta indukcyjna należy do grupy 2 i klasy B (EN 55011).
• Nie stosować pary do czyszczenia urządzenia.

• Nie stosować materiałów chropowatych, ściernych lub ostrych metalowych skrobaków.

• Nie stosować produktów czyszczących zawierających chlor, amoniak lub wybielacze na częściach stalowych lub wykończonych powłoką metalową (np. anodowane, niklowane, chromowane).

• Nie stosować na częściach szklanych ściernych lub agresywnych detergentów (np. produktów z granulkami, odplamiaczy i metalowych gąbek).
• Nie myć w zmywarce zdejmowanych części takich jak kratki, korony i nakładki.
• Nie używać otwartych drzwiczek jako dźwigni do ustawienia urządzenia w meblu.
• Nie wywierać zbyt dużego nacisku na otwarte drzwiczki.
• Nie stosować klamki do podnoszenia lub przenoszenie urządzenia.

Instalacja

• NINIEJSZEGO URZĄDZENIA NIE NALEŻY INSTALOWAĆ W ŁODZIACH LUB PRZYCZEPACH KEMPINGOWYCH.

• Niniejszego urządzenia nie można instalować na żadnej podstawie.

• Z pomocą drugiej osoby umieścić urządzenie w meblu.

• Aby uniknąć przegrzania urządzenia, nie wolno go instalować za ozdobnymi drzwiczkami lub panelem.
• Podłączenie do instalacji elektrycznej powinno zostać wykonane przez wykwalifikowany personel techniczny.
• Należy obowiązkowo wykonać uziemienie, zgodnie z normami bezpieczeństwa dotyczącymi instalacji elektrycznych.
• Używać przewodów odpornych na temperaturę co najmniej 90 °C.
• Moment dokręcenia śrub przewodów zasilających listwy zaciskowej powinien wynosić 1,5 - 2 Nm.

Informacje na temat omawianego urządzenia

- Po użyciu należy wyłączyć płyty. Nigdy nie należy polegać wyłącznie na czujniku obecności garnka.

- Zwrócić maksymalną uwagę na bezpieczeństwo dzieci, ponieważ mogą nie zauważyć wskazania o gorących jeszcze powierzchniach. Po użyciu, przez jakiś czas strefy grzewcze pozostają jeszcze bardzo gorące nawet, jeżeli są wyłączone. Uważać, aby dzieci ich nie dotykały.

• Powierzchnia witroceramiczna jest niezwykle odporna na uderzenia, należy jednak unikać upadku przedmiotów na powierzchnię grzewczą, ponieważ jeżeli są ostre mogłyby spowodować jej pęknięcie.
• Powierzchnia witroceramiczna nie powinna być używana jako powierzchnia podparcia.

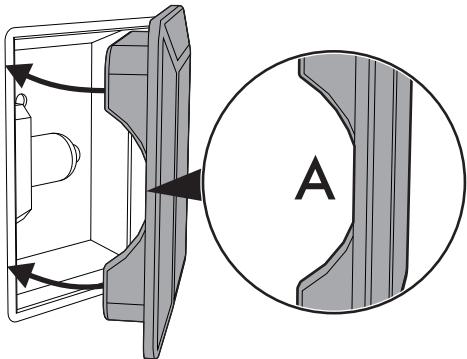

• Przed wymianą żarówki upewnić się, że urządzenie jest wyłączone.
• Nie opierać się ani nie siadać na otwartych drzwiczkach.
• Sprawdzić, czy w drzwiczkach nie ma zaklinowanych przedmiotów.

1.2 Odpowiedzialność producenta

Producent nie ponosi żadnej odpowiedzialności za szkody osobowe lub rzeczowe powstałe w wyniku:

• użycia urządzenia w sposób niezgodny z przeznaczeniem;
• nieprzestrzegania zaleceń zawartych w instrukcji użytkowania;
• naruszenia chociaż jednej części urządzenia;
• używania nieoryginalnych części zamiennych.

1.3 Przeznaczenie urządzenia

• Urządzenie jest przeznaczone do przyrządzania potraw w warunkach domowych. Każde inne użycie jest nieprawidłowe.
• Urządzenie nie zostało zaprojektowane do działania w zmiennej temperaturze zewnętrznej lub z systemami zdalnego sterowania.

1.4 Tabliczka znamionowa

Tabliczka znamionowa zawiera dane techniczne, numer seryjny i oznaczenie. Nie wolno zdejmować tabliczki znamionowej.

1.5 Instrukcja obstugi

Niniejsza instrukcja stanowi integralną część urządzenia i powinna być przechowywana w całości oraz w zasięgu ręki użytkownika przez cały okres eksploatacji urządzenia. Przed użyciem urządzenia należy uważnie przeczytać niniejszą instrukcję obsługi.

1.6 Utylizacja

Niniejsze urządzenie jest zgodne z dyrektywą europejską WEEE (2012/ 19/UE), dlatego po zakończeniu jego eksploatacji nie należy go wyrzucać wraz z innymi odpadami. Urządzenie nie zawiera substancji w ilości niebezpiecznej dla zdrowia i środowiska, zgodnie z obowiązującymi dyrektywami europejskimi.

Aby dokonać utylizacji urządzenia należy:

- Odtączyć przewód zasilania elektrycznego i usunąć go razem z wtyczką.

Napięcie elektryczne Niebezpieczeństwo porażenia prądem

• Odłączyć główne zasilanie elektryczne.
• Odłączyć przewód zasilający od instalacji elektrycznej.
• Powierzyć urządzenie odpowiednim centrom selektywnej zbiórki odpadów elektrycznych i elektronicznych lub oddać sprzedawcy w momencie zakupu podobnego urządzenia.

Opakowanie urządzenia zostało wykonane z materiałów, które nie zanieczyszczają środowiska i nadają się do recyklingu.

- Materiały z opakowania należy oddać do odpowiednich punktów selektywnej zbiórki odpadów.

Opakowania z tworzyw sztucznych Niebezpieczeństwo uduszenia się

• Nie pozostawiać opakowania i jego elementów bez nadzoru.
• Dzieci nie powinny bawić się plastikowymi torebkami z opakowania.

1.7 Jak czytać instrukcje obsługi

W instrukcji zastosowano następujące symbole ułatwiające czytanie:

Ostrzeżenia

Ogólne informacje dotyczące instrukcji obsługi, bezpieczeństwa i końcowej utylizacji.

Opis

Opis urządzenia i akcesoriów.

Użytkowanie

Informacje o użytkowaniu urządzenia i akcesoriów, porady dotyczące przyrządzania potraw.

Czyszczenie i konserwacja

Informacje dotyczące prawidłowego czyszczenia i konserwacji urządzenia.

Instalacja

Informacje dla wykwalifikowanego technika: instalacja, pierwsze uruchomienie i próba techniczna.

Ostrzeżenia dotyczące bezpieczeństwa

Informacja

Porada

1. Sekwencja instrukcji obstugi.

- Pojedyncza instrukcja obstugi.

1.8 Oszczędność energii

• Aktywować nagrzewanie wstępne tylko, jeżeli jest ono wskazane w przepisie.
• Przed włożeniem zamrożonego produktu do komory pieczenia, należy go rozmrozić, chyba że wskazano inaczej na opakowaniu.
• W przypadku przyrządzania kilku potraw, zaleca się pieczenie produktów jeden po drugim, aby jak najlepiej wykorzystać nagrzaną już komorę.
• Najlepiej używać ciemnych metalowych foremek: lepiej pochłaniają ciepto.
• Wyjąć z komory pieczenia wszystkie blachy i ruszty, które nie są używane podczas pieczenia.
• Wyłączyć pieczenie kilka minut przed upływem ustawionego czasu. Pieczenie trwa przez pozostałe minuty dzięki wysokiej temperaturze w komorze.
• Nie otwierać zbyt często drzwiczek, aby nie rozpraszać ciepła.
• Zawsze utrzymywać komorę pieczenia w czystości.

2 Opis

2.1 Opis ogólny

1 Płyta kuchenna
2 Panel sterowania
3 Lampka

4 Uszczelka
5 Drzwiczki
6 Wentylator

1,2,3. Poziom ramki na ruszty/blachy

2.2 Płyta kuchenna

Strefa	Wymiary WYS. x Dt. (mm)	Maks. pobrana moc (W)*	Moc pobrana podczas funkcji Booster (W)*
1	180 x 180	1850	2100
2	145 x 145	1200	1400
3	180 x 180	1850	2100
4	145 x 145	1200	1400

* wartości mocy są przybliżone i mogą się zmieniać w zależności od stosowanego naczynia lub wybranych ustawień.

Zalety gotowania na płycie indukcyjnej

Płyta jest wyposażona w oddzielną cewkę indukcyjną do każdej strefy grzewczej. Każda cewka znajdująca się pod powierzchnią witroceramiczną emituje pole elektromagnetyczne, które wytwarza ciepło na dnie naczynia. Ciepło nie jest przenoszone na indukcyjną strefę grzewczą, ale dzięki prądom wirowym wytwarza się bezpośrednio wewnątrz naczynia.

• Oszczędność energii większa niż w tradycyjnych płytach elektrycznych dzięki bezpośredniemu przeniesieniu energii do garnka (można stosować wyłącznie specjalne naczynia z materiałów przyciągających magnes).
• Większe bezpieczeństwo dzięki przekazaniu energii wyłącznie do naczynia znajdującego się na płycie.
• Duża wydajność przesyłania energii ze strefy indukcyjnej do dna garnka.
• Bardzo szybkie nagrzewanie.
• Ograniczone ryzyko poparzenia, ponieważ powierzchnia grzewcza jest nagrzewana tylko pod dnem garnka; ewentualnie rozlana żywność nie przykleja się do płyty.

2.3 Panel sterowania

1 Pokrętło temperatury

Za pomocą tego pokrętła można wybrać temperaturę pieczenia. Przekręcić pokrętło w prawo, na żądaną wartość w zakresie od minimum do maksimum.

2 Kontrolka

Jej włączenie wskazuje, że piekarnik znajduje się w fazie nagrzewania. Wyłącza się, gdy temperatura osiągnie ustawioną wartość. Gdy miga oznacza, że ustawiona temperatura wewnątrz komory pieczenia jest utrzymywana na stałym poziomie.

3 Zegar programowania

Do wyświetlenia bieżącej godziny, ustawienia zaprogramowanego pieczenia i minutnika.

4 Pokrętło funkcji

Różne funkcje piękarnika odpowiadają różnym trybom pieczenia. Po wybraniu żądanej funkcji, ustawić temperaturę pieczenia za pomocą pokrętła temperatury.

2.4 Pozostałe części

Poziomy

Urządzenie posiada poziomy do umieszczania na nich blach i rusztów na różnych wysokościach. Wysokości ustala się od dotu do góry (patrz 2.1 Opis ogólny).

Oświetlenie wewnętrzne

Wewnętrzne oświetlenie urządzenia włącza się:

• po otwarciu drzwiczek;
• po wybraniu jakiejkolwiek funkcji z wyjątkiem funkcji ECO.

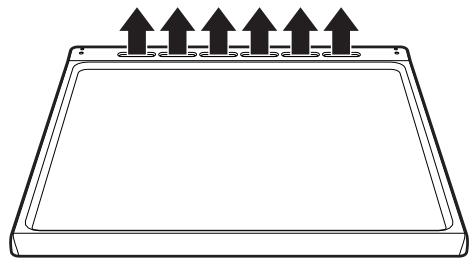

Wentylator

Wentylator chłodzi piekarnik i uruchamia się podczas pieczenia. Funkcjonowanie wentylatora powoduje przepływ powietrza, które ulatnia się z tylnej części urządzenia i może trwać przez kilka chwil nawet po jego wyłączeniu.

Nie zatykać otworów, szczelin wentylacyjnych i odprowadzających ciepło.

2.5 Dostępne akcesoria

Ruszt

Do podtrzymywania naczyń z pieczoną potrawą.

Głęboka blacha

Do gromadzenia tłuszczu wydzielającego się z produktów umieszczonych na górnym ruszcie i pieczenia ciast i ciastek.

Akcesoria, które mają styczność z żywnością są wykonane z odpowiednich materiałów, zgodnych z obowiązującymi normami.

Akcesoria znajdujące się w wyposażeniu lub opcjonalne można zamówić w autoryzowanych centrach serwisowych. Należy używać tylko oryginalnych akcesoriów producenta.

3 Użytkowanie

Ostrzeżenia

Wysoka temperatura wewnątrz piekarnika podczas użytkowania Niebezpieczeństwo poparzeń

• Podczas pieczenia drzwiczki powinny być zamknięte.
• Podczas przekręcania żywności w komorze pieczenia, należy chronić ręce, zakładając rękawice termiczne.
• Nie dotykać elementów grzejnych wewnątrz urządzenia.
• Nie wlewać wody na bardzo gorące blachy.
• Nie pozwolić dzieciom poniżej 8 roku życia na zbliżanie się do funkcjonującego urządzenia.
• Przy sprawdzeniu potrawy lub pod koniec pieczenia otworzyć drzwiczki na 5 cm na kilka sekund, aby uwolnić parę, a następnie otworzyć zupełnie drzwiczki.
• Podgrzany tłuszcz i olej mogą się zapalić. Zwrócić maksymalną uwagę.

Wysoka temperatura wewnątrz schowka Niebezpieczeństwo poparzeń

• Nie otwierać schowka, gdy piekarnik jest uruchomiony i jeszcze gorący.
• Przedmioty w schowku mogą być bardzo gorące po korzystaniu z piekarnika.

Niedozwolone użycie Ryzyko uszkodzenia powierzchni

• Nie przykrywać dna komory pieczenia folią aluminiową lub cynfolią.
• W przypadku przygotowywania potrawy w papierze do pieczenia, należy umieścić go tak, aby nie zakłócał cyrkulacji gorącego powietrza wewnątrz komory pieczenia.
• Nie kłaść garnków lub blach bezpośrednio na dnie komory pieczenia.
• Nie kłaść garnków lub blach bezpośrednio na środkowej szybce otwartych drzwiczek.
• Nie wlewać wody na bardzo gorge blachy.
• Garnki i patelnie grillowe należy umieścić wewnątrz obwodu płyty kuchennej.
• Dno wszystkich garnków musi być płaskie i gładkie.
• W przypadku przelania lub wylania usunąć płyn z płyty kuchennej.
• Nie kłaść garnków, których dno nie jest idealnie płaskie i regularne.
• Uważać, aby twarde i ciężkie przedmioty nie upadły na powierzchnię płyty kuchennej.
• Jeżeli pojawią się rysy lub pęknięcia natychmiast wyłączyć urządzenie, odłączyć zasilanie elektryczne i skontaktować się z Serwisem Technicznym.
• Nie stosować jako blatu.

Wysoka temperatura wewnątrz schowka podczas użytkowania Niebezpieczeństwo pożaru lub wybuchu

• Nie rozpyłać produktów w sprayu w pobliżu urządzenia.
• Nie używać materiałów łatwopalnych w pobliżu piekarnika lub schowka.
• Nie używać naczyń stołowych lub plastikowych pojemników do pieczenia żywności.
• Nie wkładać do komory pieczenia potraw w zamkniętych puszkach lub pojemnikach.
• Nie zostawiać urządzenia bez nadzoru podczas przygotowywania potraw, które mogą wydzielać tłuszcz lub olej.
• Wyjąć z komory pieczenia wszystkie blachy i ruszty, które nie są używane podczas pieczenia.

Pierwsze użycie

1. Usunąć ewentualną folię ochronną znajdującą się na zewnątrz lub wewnątrz urządzenia lub akcesoriów.
2. Usunąć ewentualne etykiety (za wyjątkiem tabliczki z danymi technicznymi) z akcesoriów i komór pieczenia.
3. Wyjąć i umyć wszystkie akcesoria urządzenia (patrz 4 Czyszczenie i konserwacja).

Komora urządzenia

1. Rozgrzać pusty piekarnik do maksymalnej temperatury, aby usunąć ewentualne pozostałości fabryczne.

Płyta witroceramiczna

1. Umieścić garnek pełen wody na każdej ze przednich stref grzewczych i włączyć je na maksymalną moc na przynajmniej 30 minut.
2. Po upływie 30 minut wyłączyć przednie strefy grzewcze i powtórzyć tę czynność na tylnych strefach grzewczych oraz na ewentualnej środkowej strefie grzewczej.
3. Gdyby po wykonaniu powyższych czynności elementy sterowania nie działały prawidłowo, może być konieczne przedłużenie działań aż do całkowitego odparowania wilgoci.

3.1 Użytkowanie akcesoriów

Ruszty i blachy

Ruszty i blachy powinny być wkładane w boczne ramki, aż do punktu zatrzymania.

Mechaniczne blokady bezpieczeństwa, które zapobiegają przypadkowemu wyjęciu rusztu powinny być odwrócone do dołu, w kierunku tylnej części komory pieczenia.

Delikatnie włożyć ruszty i blachy aż do końca.

Przed pierwszym użyciem wyczyścić blachy w celu usunięcia pozostałości z produkcji.

3.2 Użytkowanie płyty

Podczas pierwszego podłączenia do sieci elektrycznej następuje automatyczna kontrola, która powoduje włączenie się wszystkich lampek kontrolnych na kilka sekund.

Wszystkie elementy sterownicze i kontrolne urządzenia znajdują się na przednim panelu. Płyta indukcyjna jest używana za pomocą przycisków sensorowych Touch-Control. Delikatnie dotknąć symbolu na powierzchni witroceramicznej. Każde poprawne dotknięcie jest potwierdzane sygnałem dźwiękowym.

On/Off: włącza lub wyłącza płytę kuchenną.

Zwiększanie: zwiększa poziom mocy lub czas gotowania.

Zmniejszanie: zmniejsza poziom mocy lub czas gotowania.

Przednia lewa strefa

Tylna lewa strefa

Tylna prawa strefa

Przednia prawa strefa

Naczynia, których można używać

Naczynia stosowane do gotowania indukcyjnego muszą być metalowe, posiadać właściwości magnetyczne i dno o odpowiedniej średnicy.

Odpowiednie naczynia:

• Naczynia z emaliowanej stali o grubym dnie.
• Naczynia z żeliwa z emaliowanym dnem.
• Naczynia z wielowarstwowej stali nierdzewnej, stali ferromagnetycznej nierdzewnej i aluminium o specjalnym dnie.

Nieodpowiednie naczynia:

- Naczynia z miedzi, stali nierdzewnej, aluminium, szkła ogniotrwalego, drewna, ceramiki i terakoty.

Najprostszym sposobem sprawdzenia, czy dany garnek nadaje się do gotowania indukcyjnego jest przystawienie do jego dna magnesu. Jeżeli przyciąga magnes to znaczy, że jest odpowiedni. Jeżeli nie posiada się magnesu, można włać do naczynia niewielką ilość wody, umieścić go na strefie grzewczej i włączyć płytę.

Jeżeli zostanie wyświetlony symbol 📁 to oznacza to, że garnek jest nieodpowiedni.

Stosować wyłącznie naczynia o idealnie płaskim dnie, odpowiednie do używania na płytach indukcyjnych. Używanie garnków o nieregularnym dnie może niekorzystnie wptynąć na skuteczność systemu grzewczego, a nawet uniemożliwić odczytanie garnka na płycie.

Rozpoznawanie garnka

Jeżeli na strefie grzewczej nie znajduje się żaden garnek lub jest zbyt mały, płyta nie wytwarza energii i na wyświetlaczu pojawi się symbol 📁. Jeżeli na strefie grzewczej znajduje się odpowiedni garnek, system rozpoznawania włącza ją na poziomie mocy ustawionym za pomocą pokrętła. Przekazywanie energii następuje również po usunięciu garnka ze strefy grzewczej (na wyświetlaczu pojawia się symbol 📁). Jeżeli uaktywni się funkcję rozpoznawania garnka, w przypadku ograniczonych wymiarów garnków lub patelni umieszczonych na strefie grzewczej, zostanie przekazana wyłącznie niezbędna energia.

Ograniczenia w rozpoznawaniu garnka:

Minimalna średnica podstawy jest zaznaczona krzyżykiem w obrębie strefy grzewczej. Garnki o mniejszych średnicach mogą nie zostać odczytane i w związku z tym cewka indukcyjna może się nie uaktywnić.

Ograniczenie czasu gotowania

Płyta grzewcza posiada automatyczne urządzenie ograniczające czas trwania pracy.

Jeżeli nie zmieni się ustawień strefy grzewczej, maksymalny czas funkcjonowania każdej strefy będzie zależny od poziomu wybranej mocy. Gdy uaktywni się urządzenie ograniczające czas pracy, strefa grzewcza wyłączy się, nastąpi emisja krótkiego sygnału i, jeżeli strefa będzie gorąca, na ekranie wyświetli się symbol

Ustawiony poziom mocy	Maksymalny czas gotowania w godzinach
1	8
2	6
3 - 4	5
5	4
6 - 7 - 8 - 9	1 1/2

Zabezpieczenie przed przegrzaniem

Używając płyty kuchennej z pełną mocą przez długi okres czasu oraz, w przypadku wysokiej temperatury otoczenia mogą się pojawić trudności w chłodzeniu systemu elektronicznego.

Aby uniknąć zbyt wysokiej temperatury w systemie elektronicznym, moc strefy grzewczej zostaje automatycznie obniżona.

Włączenie/wyłączenie płyty

Aby włączyć płytę, należy przytrzymać przynajmniej przez 1 sekundę przycisk On/Off; aby ją wyłączyć, przytrzymać przez przynajmniej 2 sekundy przycisk

Jeżeli w ciągu kilku sekund nie zostanie wybrana żadna wartość mocy, nastąpi automatyczne wyłączenie płyty.

Włączenie strefy grzewczej

Po włączeniu płyty:

1. Wybrać strefę grzewczą, którą chce się włączyć za pomocą odpowiednich przycisków wyboru strefy (☑ np. tylna prawa strefa grzewcza).

2. Za pomocą przycisków i — wybrać moc gotowania od 1 do 9 lub uaktywnić funkcję power, patrz „Funkcja Power”.

Wyłączenie strefy grzewczej

1. Wypróbować strefę grzewczą do wyłączenia za pomocą odpowiednich przycisków wyboru strefy.

2. Za pomocą przycisku — przywrócić wartość mocy na 0 (zero).

W celu wyłączenia wszystkich stref grzewczych, przytrzymać jednocześnie przez przynajmniej 2 sekundy przycisk On/Off Ⓔ.

Poziomy mocy

Na strefie grzewczej można ustawić moc na kilku poziomach. W tabeli wskazano informacje dotyczące różnych rodzajów przyrządzania posiłków.

Poziomy mocy	Odpowiedni do:
0	Pozycja OFF
1 - 2	Gotowania niewielkich ilości (moc minimalna)
3 - 4	Gotowania
5 - 6	Gotowania dużych ilości, pieczenia dużych kawałków
7 - 8	Pieczenia, podsmażania z mąką
9	Pieczenia
P *	Pieczenia / Podsmażania, gotowania (moc maksymalna)

* patrz funkcja power

Ciepło szczątkowe

Niedozwolone użycie Niebezpieczeństwo poparzeń

- Zwrócić szczególną uwagę na bezpieczeństwo dzieci, ponieważ mogą nie zauważyć wskazania o gorących jeszcze powierzchniach. Po użyciu, przez jakiś czas strefy grzewcze pozostają jeszcze bardzo gorge nawet, jeżeli są wyłączone. Nie pozwolić, aby dzieci dotykały takich stref.

Po wyłączeniu strefy grzewczej, jeżeli jest ona jeszcze gorąca, na wyświetlaczu pojawi się symbol H. Gdy temperatura zejdzie poniżej 60 °C symbol zniknie.

Funkcja Power

Dzięki tej funkcji można użyć maksymalnej możliwej mocy na strefie grzewczej.

Po uaktywnieniu żądanej strefy grzewczej:

1. Wcisnąć przycisk +, aby osiągnąć poziom mocy 9.
2. Dodatkowo wcisnąć przycisk +, na wyświetlaczu pojawi się symbol P.
   Aby dezaktywować funkcję power wcisnąć przycisk Ⓔ.

Tylko na strefach grzewczych przedniej lewej i tylnej prawej: Funkcja power pozostaje aktywna przez maksymalnie 10 minut, po upływie których poziom mocy automatycznie obniża się do poziomu 9.

Zegar minutnik

Dzięki tej funkcji można zaprogramować minutnik, który wyemituje sygnał po upływie ustawionego czasu (od 1 do 99 minut).

Po włączeniu płyty:

1. Jednocześnie wcisnąć przyciski + i

wyświetli się 0.0.

1. Za pomocą przycisków + i - wybrać żądany czas w minutach (dla szybszej zmiany przytrzymać przyciski). Wyświetłą się migające kropki wskazujące odliczanie.

Użycie minutnika nie wpływa na funkcjonowanie stref grzewczych, ostrzega wyłącznie użytkownika o upływie ustalonego czasu.

Minutnik można uaktywnić zarówno na włączonych jak i wyłączonych strefach grzewczych.

1. Pu upływie ustawionego czasu, płyta powiadomi użytkownika serią sygnałów dźwiękowych. Aby wyłączyć sygnał należy wcisnąć jakikołwiek przycisk.

Aby dezaktywować minutnik podczas odliczania, należy go wyzerować przyciskiem —. Gdy wyświetlacz pokaże napis 0.0 minutnik zostanie wyłączony.

Zegar automatycznego wyłączenia strefy grzewczej

Za pomocą tej funkcji można zaprogramować automatyczne wyłączenie każdej strefy po upływie określonego czasu (od 1 do 99 minut).

1. Jeżeli nie wybrano strefy grzewczej, równocześnie wcisnąć przyciski i -, zostanie wyświetlony napis 00.

2. Ponownie wcisnąć przyciski + lub -, (jeżeli przynajmniej jedna ze stref jest aktywna) pojawi się kropka wskazująca strefę, w której programowane jest automatyczne wyłączenie.

3. Za pomocą przycisków + i - (dla szybszej zmiany przytrzymać przyciski) wybrać czas automatycznego wyłączenia lub wybrać dodatkową płyte za pomocą przycisków + i -

Jeżeli zegar zostanie uaktywniony, gdy żadna ze stref nie jest aktywna, będzie on spełniat funkcję Minutnika.

1. Równocześnie wcisnąć przyciski + i
   -, dopóki nie pojawi się kropka pod wyświetlaczem strefy, w której chce się zmienić ustawiony czas. Po wybraniu żądanej strefy, za pomocą przycisków i można zmienić ustawiony wcześniej czas.

2. Pu upływie ustawionego wcześniej czasu, płyta wyłączy strefę grzewczą i powiadomi użytkownika serią sygnałów dźwiękowych. Aby wyłączyć sygnał należy wcisnąć jakikolwiek przycisk.

Blokada elementów sterowniczych

Po włączeniu płyty:

1. jednocześnie wcisnąć przyciski
2. po emisji sygnału dźwiękowego
   potwierdzenia wcisnąć przycisk

W tym momencie elementy sterownicze są zablokowane i na wyświetlaczu pojawia się napis L.

Brak napięcia w sieci powoduje dezaktywację blokady elementów sterowniczych.

Aby odblokować elementy sterownicze:

1. Jednocześnie wcisnąć przyciski — i

1. po emisji sygnału dźwiękowego

potwierdzenia wcisnąć przycisk

Zarządzanie mocą

Płyta jest wyposażona w moduł zarządzania mocą, który optymalizuje/ ogranicza zużycie. Jeżeli ustawione poziomy mocy przekroczą maksymalną dozwoloną granicę, karta elektroniczna automatycznie dostosuje moc wytarzaną przez pola.

Moduł utrzymuje maksymalne poziomy możliwej do wytworzenia mocy. Na wyświetlaczu pokazują się poziomy ustawione przez automatyczne zarządzanie. Miganie jednej z mocy oznacza, że jest ona automatycznie ograniczana do nowej wartości wybranej przez moduł zarządzania mocą.

Pierwszeństwo zależy od ostatniej ustawionej strefy.

Moduł zarządzania mocą nie wptywa na catkowity pobór elektryczny urządzenia.

Tabela gotowania

W poniższej tabeli przedstawiono możliwe do ustawienia wartości mocy oraz odpowiadający im rodzaj potrawy do przygotowania. Wartości mogą się zmieniać w zależności od ilości produktu oraz indywidualnego smaku.

Poziomy mocy	Odpowiedni do:
1 - 2	Podgrzewanie posiłków, podtrzymywanie wrzenia niewielkich ilości wody, sosy na bazie żółtka lub masa.
3 - 4	Gotowanie płynów i stałych pokarmów, podtrzymywanie wrzenia wody, rozmrażanie mrożonek, jajecznica z 2-3 jajek, potrawy z owoców i warzyw, inne potrawy.
5 - 7	Przyrządzanie mięsa, ryb i warzyw w sosie, potrawy z wodą lub z małą ilością wody, przygotowywanie dżemów itp.
8-9	Pieczenie z mięsa i ryb, steki, wątróbka, podsmażanie mięsa i ryb, jajka itp.
P	Smażenie na głębokim oleju frytek itp., szybkie zagotowanie wody.

Ustawianie ograniczenia mocy płyty

Płyta indukcyjna została ustawiona do funkcjonowania z mocą o wartości 7 kW, możliwe jest jednak dezaktywowanie takiego ograniczenie i funkcjonowanie z mocą 4,5 kW lub 3,1 kW.

1. Odtączyć kuchnię od sieci i poczekać 10 sekund przed ponownym podłączeniem.

Poziom mocy płyty należy ustawić w ciągu 2 minut od podłączenia urządzenia do sieci elektrycznej.

1. Przez co najmniej 3 sekundy przytrzymać naciśnięte równocześnie 4

przyciski wyboru strefy

Emitowany jest sygnał akustyczny.

Na wyświetlaczu płyty widoczna jest aktualna wartość mocy (7,0 kW).

1. Naciskać przyciski + i —, aby wybrać żądaną wartość mocy (3,1 kW lub 4,5 kW).
2. W ciągu 60 sekund nacisnąć i przez co najmniej 3 sekundy przytrzymać naciśnięte równocześnie 4 przyciski

wyboru strefy

Emitowany jest sygnał akustyczny potwierdzający wybranie ustawienia.

Przykłady możliwych kombinacji w zależności od ustawionej mocy

Moc (kW)	Płyta 210, str. lewa	Płyta 180, str. lewa	Płyta 210, str. prawa	Płyta 180, str. prawa
7,4	P	7	P	7
	9	P	9	P
4,5	8	8	8	8
	0	P	8	P
	P	7	0	8
3,0	8	0	8	0
	0	P	0	P
	7	8	0	8
	0	8	7	8

3.3 Użytkowanie urządzenia

Włączenie piekarnika

Aby włączyć piekarnik, należy:

1. Wybrać funkcję pieczenia za pomocą pokrętta funkcji.
2. Wybrać temperaturę za pomocą pokrętła temperatury.

Upewnić się, że zegar programatora pokazuje symbol

czasu pieczenia 📊, w przeciwnym razie nie jest możliwe włączenie piekarnika.

Wcisnąć przycisk 📊, aby wyzerować zegar programowania.

Spis funkcji

Grzałka górna i dolna

Ciepto pochodzące równocześnie z góry i z dołu sprawia, że taki system nadaje się do pieczenia szczególnego rodzaju potraw. Pieczenie tradycyjne nazywane statycznym nadaje się do przyrządzania jednej potrawy na raz. Idealne do przygotowywania każdego rodzaju pieczeni, chleba, nadziewanego ciasta i szczególnie wskazane do tłustych mięs takich, jak gęś i kaczka.

Wentyl. + grz. dolna

Połączenie termoobiegu z jedną tylko dolną grzałką pozwala na szybsze zakończenie pieczenia. Taki system jest zalecany do sterylizacji lub dokończenia pieczenia podpieczonych zewnętrznie produktów, ale nie wewnątrz, które dlatego właśnie wymagają umiarkowanego ciepła z góry. Idealne do każdego rodzaju potrawy.

W modelach z pirolizą specjalne funkcje rozmrażania i wyrastania znajdują się w tej samej funkcji

Grill

Ciepto wytwarzane przez grzatkę grilla pozwala na uzyskanie optymalnego rezultatu podczas grillowania, zwłaszcza kawałków mieśa średniej i matej wielkości, a w potączeniu z rożnem (gdzie przewidziany) umożliwia równomierne przyrumienienie pod koniec pieczenia. Idealne do pieczenia kietbasy, żeberek, boczku. Taka funkcja umożliwia równomierne grillowanie dużej ilości produktu, zwłaszcza mięsa.

Grzałki z ob. pow.

Działanie termoobiegu w połączeniu z tradycyjnym systemem zapewnia równomierne pieczenie, nawet złożonych potraw. Idealne do pieczenia ciastek i ciast, nawet na kilku poziomach jednocześnie. (Do pieczenia na kilku poziomach używać 2-ego i 4-ego poziomu)

Wentylator + grill

Powietrze wytwarzane przez wentylator zmniejsza falę ciepła emitowaną przez grill umożliwiając optymalne grillowanie dużej wielkości kawałków. Idealne do dużych kawałków mięsa (np. golonka wieprzowa).

ECO

Eco

Ta funkcja jest szczególnie zalecana do pieczenia na jednym poziomie, przy niskim zużyciu energii elektrycznej. Idealna do pieczenia mięsa, ryb i warzyw. Nie zalecana do wypieków wymagających wyrastania. Aby uzyskać maksymalną oszczędność energii i ograniczyć czas, zaleca się wkładanie produktów bez nagrzewania komory.

Podczas pieczenia w funkcji ECO nie powinno się otwierać drzwiczek.

W funkcji ECO czas pieczenia (i ewentualnego nagrzewania) jest dłuższy.

Czyszczenie parowe

Funkcja ta ułatwia czyszczenie poprzez zastosowanie pary wytwarzanej z niewielkiej ilości wody wlewanej przez specjalny lejek znajdujący się na dnie piekarnika.

3.4 Porady dotyczące przygotowywania potraw

Porady ogólne

• Aby uzyskać równomierne pieczenie na kilku poziomach zastosować jedną z funkcji z termoobiegiem.
• Zwiększenie temperatury nie skraca czasu pieczenia (produkt jest mocno upieczony na zewnątrz i niedopieczony wewnątrz).

Porady dotyczące przygotowywania mięsa

• Czas pieczenia zależy od wielkości, ilości i indywidualnego smaku.
• Podczas przygotowywania pieczeni używać termometru do mięsa lub nacisnąć na nie łyżką. Jeżeli jest zwarte to znaczy, że jest gotowe, w przeciwnym wypadku potrzebuje jeszcze kilku minut.

Porady dotyczące pieczenia z funkcją Grill i Grill z obiegiem powietrza

• Mięso można grillować wkładając je zarówno do zimnego piekarnika jak i do wstępnie nagrzanego, w celu zmiany rezultatu.
• W funkcji Grill z ob. pow., przed grillowaniem zaleca się wstępne nagrzanie piekarnika.
• Należy umieścić produkt na środku rusztu.
• W funkcji Grilla zaleca się przekręcenia pokrętła temperatury na najwyższą wartość, na symbol 📋 w celu zoptymalizowania pieczenia.
• Przed pieczeniem należy przyprawić produkty. Należy również posmarować produkt olejem lub płynnym mastem.

- Do gromadzenia płynów produkowanych podczas grillowania używać blachy na pierwszym dolnym poziomie.

Porady dotyczące przygotowywania ciast i ciastek

• Najlepiej używać ciemnych metalowych foremek: lepiej pochtaniają ciepto.
• Temperatura i czas trwania pieczenia zależą od jakości i konsystencji surowego ciasta.
• Aby sprawdzić, czy ciasto jest upieczone w środku: po zakończeniu pieczenia wbić wykałączkę w jego najwyższy punkt. Jeżeli ciasto nie przykleja się do wykałączki to znaczy, że jest ono upieczone.
• Jeżeli po wyjęciu, ciasto opada, podczas kolejnego pieczenia obniżyć ustawioną temperaturę o około 10 °C ewentualnie ustawiając dłuższy czas pieczenia.
• Podczas pieczenia ciast lub warzyw może wystąpić zjawisko kondensacji na szybce. Aby uniknąć takiego zjawiska, otworzyć dwa razy z maksymalną ostrożnością drzwiczki podczas pieczenia.

Porady dotyczące rozmrażania i wyrastania ciasta

• Umieścić na pierwszej półce komory urządzenia zamrożony produkt bez opakowania w pojemniku bez pokrywki.

• Nie nakładać produktów jeden na drugim.

• Aby rozmrozić mięso użyć rusztu na drugim poziomie i blachy na pierwszym. W ten sposób produkt nie wejdzie w kontakt z płynem wydzielanym przy rozmrażaniu.

• Najbardziej delikatne części można przykryć folią aluminiową.
• Dla zapewnienia prawidłowego wyrastania umieścić na dnie komory pieczenia pojemnik z wodą.

3.5 Zegar programowania

Przycisk zmniejszania wartości

Przycisk zegara

Przycisk zwiększania wartości

Upewnić się, że zegar programatora pokazuje symbol czasu pieczenia 📊, w przeciwnym razie nie jest możliwe włączenie piekarnika. Wcisnąć przycisk 📊, aby wyzerować zegar programowania.

Ustawianie godziny

Jeśli czas nie jest ustawiony, nie jest możliwe włączenie piekarnika.

Przy pierwszym użyciu lub po awarii zasilania, urządzenie będzie pokazywać migające cyfry 0.00 na wyświetlaczu.

1. Wcisnąć przycisk zegara 📞 na 2 sekundy. Miga punkcik między godzinami i minutami.
2. Za pomocą przycisków zwiększania wartości + i zmniejszania wartości — można ustawić godzinę.

Przytrzymać przycisk dla szybkiej zmiany.

1. Odczekać 7 sekund. Punkcik między godzinami i minutami przestaje migać.
2. Symbol 📊 na wyświetlaczu wskazuje, że urządzenie jest gotowe do rozpoczęcia pieczenia.

Aby zmienić godzinę przytrzymać jednocześnie przyciski

zwiększania wartości + i zmniejszania wartości — przez 2 sekundy; następnie wyregulować godzinę.

Pieczenie na czas

Pieczenie na czas jest funkcją, która pozwala na rozpoczęcie i zakończenie pieczenia po upływie ustawionego przez użytkownika czasu.

1. Przytrzymać przycisk zegara dopóki nie pojawi się symbol
2. Ponownie wcisnąć przycisk zegara 📞. Na wyświetlaczu pojawią się symbole A i napis dur na zmianę z bieżącą godziną.

1. Użyć przycisków zwiększania wartości i zmniejszania wartości —, aby ustawić żądane minuty pieczenia.

2. Wybrać funkcję i temperaturę pieczenia.

3. Odczekać około 5 sekund bez wciskania żadnego przycisku, aby uaktywnić funkcję. Na wyświetlaczu pojawi się bieżąca godzina z symbolami i A.

Po zakończeniu pieczenia elementy grzejne zostaną wyłączone. Na

wyświetlaczu wyłączy się symbol 📊

symbol A będzie migał i uaktywni się sygnał dźwiękowy.

1. Aby wyłączyć sygnał dźwiękowy wystarczy wcisnąć jakikołwiek przycisk zegara programowania.

2. Wcisnąć przycisk zegara 📁, aby wyzerować zegar programowania.

Nie można ustawić czasu trwania pieczenia dłuższego niż 10 godzin.

Aby zresetować ustawione zaprogramowanie jednocześnie przytrzymać wciśnięte przyciski zwiększania wartości + i zmniejszania wartości —, a następnie ręcznie wyłączyć piekarnik.

Zaprogramowane pieczenie

Pieczenie zaprogramowane jest funkcją, która pozwala na rozpoczęcie pieczenia w ustalonym czasie i zakończenie po upływie czasu ustawionego przez użytkownika.

1. Ustawić czas trwania pieczenia, jak opisano w poprzednim paragrafie Pieczenie na czas.
2. Wcisnąć przycisk menu 📞 na 2 sekundy.

3. Ponownie wcisnąć przycisk menu 📊. Na wyświetlaczu pojawiają się na przemian cyfry 📊 0:00 oraz napis 📊 du rA, jednocześnie miga symbol 📐. (na przykład aktualna godzina to 17:30)

4. Naciskać przyciski — lub +, aby ustawić żądane minuty. (na przykład 1 godzina)

5. Nacisnąć przycisk menu 📊. Na wyświetlaczu pojawi się wpis

na przemian z aktualną sumowaną z ustawionym czasem trwania pieczenia. nad wyświetlana godzina czenia to 18:30).

godziną zsumowaną z ustawionym wcześniej czasem trwania pieczenia. (na przykład wyświetlana godzina końca pieczenia to 18:30).

1. Naciskać przyciski — lub +, aby ustawić koniec pieczenia. (na przykład na 19:30).

Należy wziąć pod uwagę, że do czasu trwania pieczenia należy dodać kilka minut wymaganych w celu rozgrzania piekarnika.

1. Odczekać około 7 sekund bez wciskania żadnego przycisku, aby uaktywnić funkcję. Na wyświetlaczu pojawia się bieżąca godzina i gasną symbole A oraz 📋, a zaświeca się lampka sygnalizacyjna 🔒.
2. Wybrać funkcję i temperaturę pieczenia.

3. Po zakończeniu pieczenia elementy grzejne zostaną wyłączone. Na wyświetlaczu wyłączy się symbol 📊, symbol 🐆 będzie migał i uaktywni się dzwonek.

4. Przywrócić pokrętta funkcji i temperatury w położenie 0.

5. Aby wyłączyć dzwonek wystarczy wcisnąć jakikołwiek przycisk zegara programowania.

6. Jednocześnie wcisnąć przyciski

aby wyzerować

zaprogramowane ustawienie.

Nie można ustawić czasu trwania pieczenia dłuższego niż 10 godzin.

Nie można ustawić czasu dłuższego niż 24 godziny.

Po ustawieniu, w celu wyświetlenia pozostałego czasu należy nacisnąć na 2 sekundy przycisk

menu 📊. Ponownie wcisnąć

przycisk menu 📊. Na wyświetlaczu pojawia się wpis

na przemian z n czasem pieczenia.

Minutnik

Minutnik nie przerywa pieczenia, ostrzega wyłącznie użytkownika o upływie ustawionych minut.

W każdej chwili można uaktywnić minutnik.

1. Wcisnąć przycisk zegara 📞 na kilka sekund. Na wyświetlaczu pojawią cyfry 0:00 i migający symbol 🔒 między godzinami a minutami.

2. Użyć przycisków zwiększania wartości i zmniejszania wartości —, aby ustawić żądane minuty.

3. Odczekać około 5 sekund nie naciskając żadnego przycisku aby zakończyć ustawienie funkcji. Na wyświetlaczu pojawi się bieżąca godzina z symbolami i .

Po upływie ustawionego czasu uaktywni się sygnał dźwiękowy.

1. Wcisnąć przycisk zwiększania wartości —, aby wyłączyć sygnał dźwiękowy.

Minutnik można ustawić od 1 minuty do maksymalnie 23 godzin i 59 minut.

Zmiana ustawionych danych

1. Wcisnąć przycisk zegara
2. Użyć przycisków zwiększania wartości

Kasowanie ustawionych danych

1. Wcisnąć przycisk zegara
2. Równocześnie przytrzymać wciśnięte
   przyciski zwiększania wartości + i
   zmniejszania wartości —.
3. Następnie ręcznie wyłączyć piekarnik, jeżeli trwa pieczenie.

Wybór sygnału dźwiękowego

Głośność sygnału dźwiękowego można ustawić na 3 poziomach.

1. Równocześnie przytrzymać wciśnięte
   przyciski zwiększania wartości + i
   zmniejszania wartości —.

2. Wcisnąć przycisk zegara

3. Wcisnąć przycisk zwiększania

wartości —, aby wybrać inny sygnał dźwiękowy.

Przykładowa tabela pieczenia

Potrawy	Cieżar (kg)	Funkcja	Poziom	Temperatura (°C)	Czas (minut)
Lasagne	3 - 4	Grzałka górna i dolna	1	220 - 230	45 - 50
Zapiekanka makaronowa	3 - 4	Grzałka górna i dolna	1	220 - 230	45 - 50
Pieczona cielęcina	2	Turbo/Termoobieg	2	180 - 190	90 - 100
Schab	2	Turbo/Termoobieg	2	180 - 190	70 - 80
Kiełbasa	1,5	Wentylator+grill	4	260	15
Rostbef	1	Turbo/Termoobieg	2	200	40 - 45
Królik pieczony	1,5	Termoobieg	2	180 - 190	70 - 80
Filet z indyka	3	Turbo/Termoobieg	2	180 - 190	110 - 120
Pieczony baleron	2 - 3	Turbo/Termoobieg	2	180 - 190	170 - 180
Kurczak pieczony	1,2	Turbo/Termoobieg	2	180 - 190	65 - 70
					Strona 1	Strona 2
Kotlety	1,5	Wentylator+grill	4	260	15	5
Żeberka	1,5	Wentylator+grill	4	260	10	10
Bekon	0,7	Grill	5	260	7	8
Filet wieprzowy	1,5	Wentylator+grill	4	260	10	5
Filet wołowy	1	Grill	5	260	10	7
Pstrąg	1,2	Turbo/Termoobieg	2	150 - 160	35 - 40
Żabnica	1,5	Turbo/Termoobieg	2	160	60 - 65
Turbot	1,5	Turbo/Termoobieg	2	160	45 - 50
Pizza	1	Turbo/Termoobieg	2	260	8 - 9
Chleb	1	Termoobieg	2	190 - 200	25 - 30
Focaccia	1	Turbo/Termoobieg	2	180 - 190	20 - 25
Babka piaskowa	1	Termoobieg	2	160	55 - 60
Tarta	1	Termoobieg	2	160	35 - 40
Sernik	1	Termoobieg	2	160 - 170	55 - 60
Nadziewane tortellini	1	Turbo/Termoobieg	2	160	20 - 25
Ciasto Paradiso	1,2	Termoobieg	2	160	55 - 60
Profiterole	1,2	Turbo/Termoobieg	2	180	80 - 90
Biszkopt	1	Termoobieg	2	150 - 160	55 - 60
Ciasto ryżowe	1	Turbo/Termoobieg	2	160	55 - 60
Rogaliki drożdżowe	0,6	Termoobieg	2	160	30 - 35

Czas wskazany w tabeli nie uwzględnia czasu wstępnego nagrzewania jest wskazany w przybliżeniu.

4 Czyszczenie i konserwacja

Ostrzeżenia

Niedozwolone użycie Ryzyko uszkodzenia powierzchni

• Nie stosować pary do czyszczenia urządzenia.
• Nie stosować produktów czyszczących zawierających chlor, amoniak lub wybielacze na częściach stalowych lub wykończonych powłoką metalową (np. anodowane, niklowane, chromowane).
• Nie stosować na częściach szklanych ściernych lub agresywnych detergentów (np. produktów z granulkami, odplamiaczy i metalowych gąbek).
• Nie stosować materiałów chropowatych, ściernych lub ostrych metalowych skrobaków.
• Nie myć w zmywarce zdejmowanych części takich jak kratki, korony i nakładki.
• Uważać, aby podczas gotowania nie rozsypać cukru i innych słodkich mieszanek lub materiałów i substancji, które mogłyby się rozpuścić (plastik lub aluminiowa folia).

Używać produktów do czyszczenia sprzedawanych przez producenta.

Czyszczenie powierzchni

Aby utrzymać powierzchnie w dobrym stanie, należy po każdym użyciu i ostygnięciu regularnie je czyścić.

Codzienne czyszczenie

Stosować wyłącznie produkty niezawierające substancji ściernych, kwaśnych lub na bazie chloru.

Nałożyć produkt na wilgotną ściereczkę i dokładnie umyć powierzchnie, a następnie wytrzeć miękką szmatką lub ściereczką z mikrofibry.

Plamy z żywności lub resztki

Aby nie uszkodzić powierzchni, należy unikać stosowania metalowych gąbek lub ostrych skrobaków.

Stosować zwykłe produkty, nieścierne, ewentualnie używając drewnianych lub plastikowych przyrządów. Dokładnie umyć wodą, następnie wytrzeć miękką szmatką lub ściereczką z mikrofibry.

Nie pozwolić na zaschnięcie słodkich resztek na urządzeniu (np.: dżem), ponieważ mogłyby uszkodzić emalię wewnątrz urządzenia.

Po czynnościach związanych z czyszczeniem należy dokładnie osuszyć urządzenie, ponieważ warstwy detergentów lub wody mogłyby zakłócić prawidłowe jego działanie i niekorzystnie wptynąć na jego wygląd.

4.1 Czyszczenie płyty kuchennej

Czyszczenie płyty witroceramicznej

Ewentualne jasne ślady pozostawione przez garnki o aluminiowym dnie można usunąć nasączoną octem szmatką. Jeżeli po zakończeniu gotowania na powierzchni pozostaną przypalone plamy, przemyć wodą i wytrzeć czystą szmatką.

Ziarnka piasku, które wysypaty się na płyte przy czyszczeniu sałaty lub ziemniaków mogą ją porysować podczas przesuwania garnków.

Należy je więc natychmiast usunąć z powierzchni.

Zmiany chromatyczne nie wpływają na skuteczność i stabilność szkła. Nie dotyczy to zmiany materiału płyty kuchennej, ale chodzi tu o zwyczajnie nieusunięte pozostałości, które uległy przypaleniu.

Mogą się pojawić błyszczące strefy spowodowane tariem dna garnków, zwłaszcza aluminiowych oraz stosowaniem nieodpowiednich detergentów. Trudno je usunąć za pomocą zwyczajnych produktów czyszczących. Może się okazać konieczne kilkakrotne powtórzenie czyszczenia. Zastosowanie ściernych detergentów lub tarcie dnem garnków może z czasem zetrzeć dekorację płyty i przyczynić się do powstania plam.

Cotygodniowe czyszczenie

Raz w tygodniu wyczyścić płytę kuchenną zwyczajnym środkiem do czyszczenia powierzchni witroceramicznych. Zawsze przestrzegać zaleceń producenta. Sylikon zawarty w takich produktach wytwarza nieprzemakalną warstwę ochronną, oporną na brud. Wszystkie plamy pozostają na warstwie ochronnej i można je łatwo usunąć. Następnie wytrzeć powierzchnię czystą szmatką. Uważać, aby na płycie kuchennej nie pozostawić resztek detergentu, ponieważ podczas ogrzewania mogą agresywnie działać i niekorzystnie wpłynąć na jej strukturę.

Pokrętła

Do czyszczenia pokręteł nie należy używać produktów agresywnych zawierających alkohol ani produktów do czyszczenia stali lub szkła, ponieważ mogłyby one spowodować trwałe uszkodzenia.

Pokrętła należy czyścić miękką ściereczką zwilżoną letnią wodą i dokładnie wytrzeć do sucha. Można je wyjąć poprzez pociągnięcie ich poza gniazdo.

4.2 Czyszczenie drzwiczek

Demontaż drzwiczek

Aby ułatwić czynności związane z czyszczeniem, zaleca się zdjęcie drzwiczek i położenie ich na ściereczce. Aby zdjąć drzwiczki należy:

1. Otworzyć zupełnie drzwiczki i włożyć dwa sworznie w otwory zawiasów pokazanych na rysunku.

1. Ująć drzwiczki z dwóch stron obydwoma rękami, podnieść je ku górze pod kątem około 30° i wyjąć.

1. Aby ponownie zamontować drzwiczki, włożyć zawiasy do odpowiednich otworów na piekarniku, upewniając się, że rowki A całkowicie opierają się na szczelinach. Opuścić drzwiczki do dołu i po ich ustawieniu wyjąć sworznie z otworów zawiasów.

Czyszczenie szklanych drzwiczek

Należy utrzymywać drzwiczki w czystości. Używać papierowych ręczników kuchennych. W przypadku uporczywego brudu, umyć wilgotną gąbką i zwyczajnym detergentem.

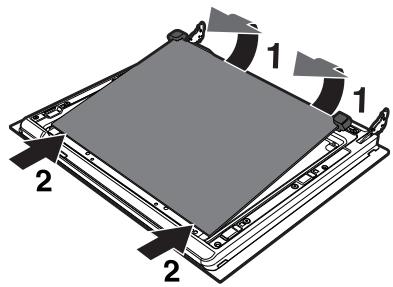

Demontaż szybek wewnętrznych

Aby ułatwić czyszczenie, można rozmontować wewnętrzne szybki wchodzące w skład drzwiczek.

1. Wyjąć wewnętrzną szybkę pociągając ją delikatnie ku górze w części tylnej, ruchem wskazanym przez strzałki (1). W ten sposób 4 sworznie zamocowane do szybki odczepiają się od gniazd w drzwiczkach.
2. Następnie pociągnąć szybkę ku górze w części przedniej (2).

1. Wyjąć szybkę pośrednią, podnosząc ją, jak w przypadku szybki wewnętrznej, ale pamiętając o dociśnięciu części przedniej szybki (2) do wnętrza urządzenia.

1. Wyczyścić szybkę zewnętrzną i szybki wyjęte wcześniej. Używać papierowych ręczników kuchennych. W przypadku uporczywego brudu, umyć wilgotną gąbką i neutralnym detergentem.

1. Włożyć szybki stosując te same czynności co przy wyjęciu, ale w odwrotnej kolejności.
2. Włożyć szybkę wewnętrzną. Zwrócić uwagę na wyśrodkowanie i zamocowanie 4 sworzni w gniazdach, lekko je dociskając.

4.3 Czyszczenie komory urządzenia

Aby utrzymać komorę urządzenia w dobrym stanie należy ją regularnie czyścić po każdym użyciu. Zawsze poczekać, aż wystygnie.

Nie dopuścić do zaschnięcia wewnątrz komory resztek z żywności, ponieważ mogłyby uszkodzić emalię.

Wyjąć wszystkie możliwe do wyjęcia części.

Aby ułatwić czynności związane z czyszczeniem, zaleca się zdjęcie:

• drzwiczek;
• ramek na ruszty/blachy;

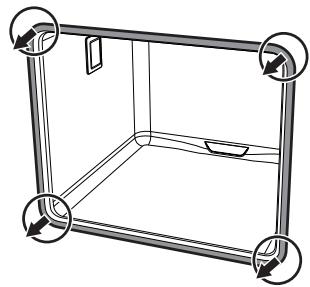

• uszczelki piekarnika.

Po użyciu specjalnych produktów, zaleca się uruchomienie urządzenia z maksymalną temperaturą na około 15-20 minut, aby usunąć ewentualne pozostałości.

Czyszczenie rusztów i blach

Wyczyścić ruszty i blachy urządzenia gorącą wodą i nieściernym detergentem, przetrzeć wodą i wytrzeć na sucho.

Wyjęcie ramek na ruszty/blachy

Wyjęcie ramek ułatwia czyszczenie bocznych części. Taką czynność należy przeprowadzać zawsze podczas automatycznego czyszczenia (tylko w niektórych modelach).

Aby usunąć ramki. Pociągnąć ramkę do wewnątrz piekarnika, aby odczepić go z mocowania A, następnie wysunąć ze znajdujących się na tylnej ściance gniazd B.

Po zakończeniu czyszczenia powtórzyć opisane czynności, aby włożyć ramki na miejsce.

Czyszczenie i konserwacja

4.4 Czyszczenie parowe

Funkcja Czyszczenia Parowego jest czyszczeniem wspomaganym, które ułatwia usuwanie brudu. Dzięki takiemu procesowi można w bardzo prosty sposób wyczyścić wnętrze komory pieczenia. Resztki brudu są zmiękczane przez ciepto i parę wodną co ułatwia ich usuwanie.

Niedozwolone użycie Ryzyko uszkodzenia powierzchni

• Usunąć z wnętrza komory resztki jedzenia lub pozostałości pochodzące z poprzedniego pieczenia.
• Przeprowadzać czyszczenie wspomagane tylko, gdy piekarnik jest zimny.

Czynności wstępne

Przed uruchomieniem funkcji Czyszczenia parowego należy:

- Usunąć wszystkie akcesoria z wnętrza komory pieczenia.

- Włać na blachę około 40 cm3 wody. Uważać, aby nie wylata się z rowka.

- Za pomocą spryskiwacza rozpryskać wewnątrz komory urządzenia roztwór wody z płynem do naczyń. Spryskać w kierunku ścianek bocznych, do góry, na dół i w kierunku deflektora.

- Zamknąć drzwiczki.

Zaleca się spryskać maksymalnie 20 razy.

Ustawienia funkcji Czyszczenia parowego

1. Przekręcić pokrętło funkcji na symbol

i pokrętło temperatury na symbol

1. Ustawić czas trwania pieczenia na 18 minut za pomocą zegara programatora.

Po kilku sekundach od ostatniego użycia przycisków zegara programowania, rozpoczyna się cykl Czyszczenia Parowego.

1. Po zakończeniu cyklu Czyszczenia Parowego minutnik wyłączy elementy grzejne piekarnika i uaktywni się sygnał dźwiękowy i będą migać cyfry na tarczy zegara programowania.

Koniec cyklu Czyszczenia Parowego

1. Otworzyć drzwiczki i wytrzeć szmatką z mikrofibry mniej uciążliwe zabrudzenia.
2. Do usunięcia bardzo opornego brudu użyć nieściernej gąbki z włókningą z mosiądzu.
3. W przypadku resztek tłuszczu można użyć specjalnych detergentów do czyszczenia piekarników.
4. Usunąć wodę pozostałą wewnątrz komory pieczenia.

Dla większej higieny oraz aby przykry zapach nie przechodził na potrawy, należy wysuszyć komory pieczenia za pomocą funkcji z termoobiegiem przy 160 °C przez około 10 minut.

Podczas czyszczenia zaleca się stosowanie gumowych rękawic.

Aby ułatwić ręczne usuwanie trudno dostępnych części można zdjąć drzwiczki.

4.5 Konserwacja ponadplanowa

Wymienić lampkę oświetlenia wewnętrznego

Części pod napięciem Niebezpieczeństwo porażenia prądem

- Odłączyć urządzenie od zasilania elektrycznego.

Komora urządzenia jest wyposażona w jedna żarówki 40W.

1. Usunąć wszystkie akcesoria z wnętrza komory pieczenia.
2. Wyjąć ramki na ruszty/blachy.
3. Zdjąć pokrywę lampy za pomocą odpowiedniego narzędzia (na przykład śrubokręta).

Uważać, aby nie zarysować emalii na ściance komory pieczenia.

1. Wyjąć żarówkę.

Nie dotykać żarówki halogenowej bezpośrednio palcami, ale użyć odpowiedniego materiału zabezpieczającego.

1. Włożyć nową żarówkę.
2. Zamontować pokrywkę. Pozostawić wewnętrzny profil szybki (A) skierowany do drzwiczek.

1. Nacisnąć ostone, aby przylegata do oprawki.

Demontaż i montaż uszczelki

W celu wymontowania uszczelki, należy:

- Odczepić zaczepy umieszczone na 4 rogach i na środku a następnie pociągnąć uszczelkę na zewnątrz.

W celu zamontowania uszczelki, należy:

- Zaczepić zaczepy umieszczone w 4 rogach i na środku uszczelki.

Porady dotyczące konserwacji uszczelki

Uszczelka musi być miękka i elastyczna.

- Utrzymywać uszczelkę w czystości stosując nieściernej gąbki i letniej wody.

5 Instalacja

5.1 Ustawianie

Ciężkie urządzenie Niebezpieczeństwo zranienia przez zgniecenie

- Z pomocą drugiej osoby umieścić urządzenie w meblu.

Naciśnięcie na otwarte drzwiczki Ryzyko uszkodzenia urządzenia

• Nie używać otwartych drzwiczek jako dźwigni do ustawienia urządzenia w meblu.
• Nie wywierać zbyt dużego nacisku na otwarte drzwiczki.

Wydzielanie ciepła podczas działania urządzenia Ryzyko pożaru

- Okleiny, spoiwa lub powłoki z tworzyw sztucznych na meblach przylegających do urządzenia powinny być odporne na wysoką temperaturę (nie niższa niż 90 °C).

Może być zamontowane przy ścianie, która wznosi się ponad blat roboczy, w minimalnej odległości X mm od boku urządzenia, jak pokazano na rysunkach „A” i „C” odnoszących się do klasy instalacji.

Półki umieszczone nad blatem roboczym urządzenia muszą się znajdować w minimalnej odległości Y mm. Jeżeli nad płytą kuchenną zostanie zainstalowany okap wyciągowy, skonsultować jego instrukcję i zachować odpowiednią odległość.

X	150 mm
Y	750 mm

Niniejsze urządzenie, w zależności od rodzaju montażu, należy do klasy:

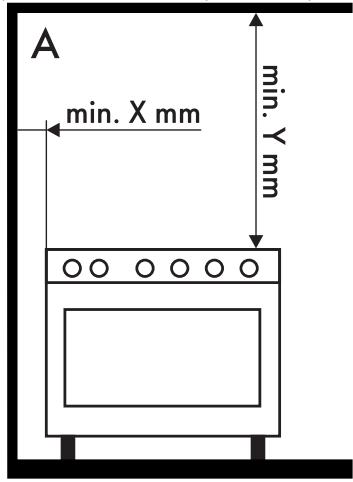

A - Klasa 1
(Urzadzenie niezabudowane)

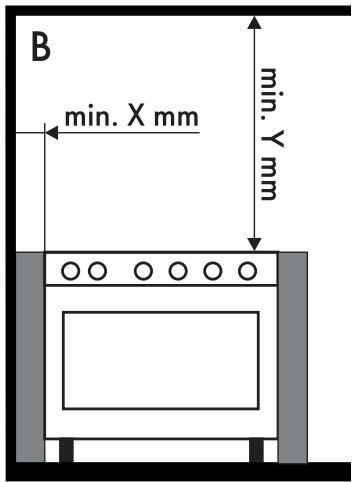

B - Klasa 2 podklasa 1 (Urzadzenie zabudowane)

C - Klasa 2 podklasa 1 (Urzadzenie zabudowane)

Urządzenie musi zainstalować wykwalifikowany technik, zgodnie z obowiązującymi przepisami.

Wymiary urządzenia

A	600 mm
B	600 mm
C1	min. 150 mm
D	900 - 915 mm
H	750 mm
I	450 mm
L2	600 mm

1 Minimalna odległość od bocznych ścianek lub od innych materiałów łatwopalnych.
² Minimalna szerokość szafki (=A).

Wymiary urządzenia: umiejscowienie przyłącza energii elektrycznej (mm)

A	124
B	32
F	min. 70maks. 110	min. 105maks. 160
H	770
L	598

E = Przyłącze energii elektrycznej

Ustawianie i poziomowanie

Ciężkie urządzenie Ryzyko uszkodzenia urządzenia

• Najpierw włożyć nóżki przednie, a następnie tylne.
• Po podłączeniu gazowym i elektrycznym, dokręcić do urządzenia cztery nóżki znajdujące się w wyposażeniu.

Aby zapewnić większą stabilność, urządzenie musi być dobrze wypoziomowane na posadzce:

- Dokręcić lub odkręcić nóżkę w dolnej części, aż do wypoziomowania i ustabilizowania urządzenia na posadzce.

Montaż na ścianie

Aby uniknąć przewrócenia, należy zamontować elementy stabilizujące.

1. Dokręcić płytkę mocującą z tytu urządzenia do ściany.

1. Wyregulować wysokość 4 nóżek.

1. Zmontować listwę mocującą.

1. Wyrównać podstawę haka listwy mocującej z podstawą nacięcia na płytce mocującej do ściany.

1. Wyrównać podstawę listwy mocującej aż do ziemi i dokręcić śruby w celu zablokowania wymiarów.

1. Uwzględnić odległość 50 mm od boku urządzenia do otworów w listwie.

1. Umieścić listwę na ścianie i zaznaczyć pozycję otworów do wykonania.

1. Po wywierceniu otworów użyć kołków z wkrętami w celu przymocowania listwy do ściany.
2. Popchnąć kuchnię do ściany i jednocześnie włożyć listwę do płytki przymocowanej do tylnej ścianki urządzenia.

5.2 Podłączanie do instalacji elektrycznej

Napięcie elektryczne Niebezpieczeństwo porażenia prądem

• Podłączenie do instalacji elektrycznej powinno zostać wykonane przez wykwalifikowany personel techniczny.
• Zastosować środki ochrony indywidualnej.
• Należy obowiązkowo wykonać uziemienie, zgodnie z normami bezpieczeństwa dotyczącymi instalacji elektrycznych.
• Odtączyć główne zasilanie elektryczne.
• Nigdy nie ciągnąć za przewód, aby wyjąć wtyczkę.
• Używać przewodów odpornych na temperaturę co najmniej 90 °C.
• Moment dokręcenie śrub przewodów zasilających listwy zaciskowej powinien wynosić 1,5-2 Nm.

Informacje ogólne

Sprawdzić, czy charakterystyka sieci elektrycznej odpowiada danym przedstawionym na tablice znamionowej.

Tabliczka znamionowa, zawierająca dane techniczne, numer seryjny i oznaczenie, jest umieszczona na urządzeniu, w widocznym miejscu.

Nie wolno zdejmować tabliczki znamionowej.

Uziemienie powinno być wykonane za pomocą przewodu dłuższego niż pozostałe o przynajmniej 20 mm.

Urządzenie może funkcjonować:

- 220-240 V 2\~

Kabel trójżyłowy 3 x 6 mm².

- 3220-240 V 3\~

Kabel czterożyłowy 4 x 4 mm².

- 220-240 V 1N\~

Kabel trójżyłowy 3 x 6 mm².

- 380-415 V 2N\~

Kabel czterożyłowy 4 x 4 mm².

- 380-415 V 3N\~

Kabel pięciożyłowy 5 x 1,5 mm².

Wskazane wartości dotyczą wewnętrznego przekroju kabla.

Wymiary kabli zasilających uwzględniają współczynnik jednoczesności (zgodnie z normą EN 60335-2-6).

Podłączenie state

Należy na linii zasilania przewidzieć urządzenie, które umożliwia odłączenie opisywanego urządzenia od sieci wielobiegunowej, dysponujące taką odległością otwierania się styków, która zapewni kompletne odłączenie urządzenia w warunkach kategorii przepięciowej III, zgodnie z zasadami instalacji.

Dostęp do listwy zaciskowej

Aby podłączyć przewód zasilający, należy uzyskać dostęp do listwy zaciskowej na tylnej ostonie:

1. Wykręcić śruby mocujące pokrywę do ostony tylnej.

1. Obrócić delikatnie pokrywą i wyjąć ją z jej gniazda.

1. Podłączyć kabel zasilający.

Należy poluzować śrubę mocującą kabel przed podłączeniem kabla zasilającego.

1. Następnie ustawić pokrywę na tylnej ostonie i umocować ją wykręconymi wcześniej śrubami.

5.3 Instrukcje dla instalatora

• Po zamontowaniu wtyczka musi być dostępna. Nie zginać i nie przyciskać kabla podłączeniowego do sieci elektrycznej.
• Urządzenie musi być zamontowane zgodnie ze schematami montażowymi.
• Jeżeli po wykonaniu wszystkich prób, urządzenie funkcjonuje nieprawidłowo skontaktować się z najbliższym Autoryzowanym Centrum Serwisowym.
• Po prawidłowym zamontowaniu urządzenia, należy przeszkolić użytkownika na temat prawidłowego sposobu funkcjonowania.
