BRUGSANVISNING CX60ISVT9 SMEG

Indholdsfortegnelse

1 Bemærkninger 48

1.1 Generelle sikkerhedsanvisninger 48
1.2 Producentens ansvar 52
1.3 Apparatets formål 52
1.4 Identifikationsskilt 52
1.5 Denne brugermanual 52
1.6 Bortskaffelse 52
1.7 For energibesparelse 53
1.8 Sådan læser du brugermanualen 54

2 Beskrivelse 55

2.1 Generel beskrivelse 55
2.2 Kogeplade 56
2.3 Betjeningspanel 57
2.4 Andre dele 57
2.5 Tilgængeligt tilbehør 58

3 Anvendelse 59

3.1 Anvendelse af tilbehør 61
3.2 Brug af kogepladen 61
3.3 Brug af ovnen 68
3.4 Gode råd til tilberedningen 70
3.5 Ur med programmeringsenhed 71

4 Rengøring og vedligeholdelse 76

4.1 Rengøring af kogepladen 77
4.2 Rengøring af ovnlågen 78
4.3 Rengøring af ovnrummet 80
4.4 Vapor Clean 81
4.5 Særlig vedligeholdelse 82

5 Installation 84

5.1 Placering 84
5.2 Elektrisk tilslutning 89
5.3 Til installatøren 91

OVERSÄTTELSE AF DEN ORIGINALE BRUGSANVISNING

Vi anbefaler, at du nøje læser denne vejledning, som angiver alle anvisninger til at holde det købte apparat i perfekt funktionsmæssig og æstetisk stand.

For yderligere informationer om produktet: www.smeg.com

1 Bemærkninger

1.1 Generelle sikkerhedsanvisninger Skader på personer

• Dette apparat og dets tilgængelige dele bliver meget varme under brugen. Rør ikke ved varmeelementerne under brugen.
• Beskyt hænderne med termohandsker, när du skal se til eller vender maden i ovnrummet.
• Forsøg aldrig at slukke en flamme/ild med vand: Sluk apparatet, og dæk flammen med et låg eller brandhæmmende tæppe.
• Apparatet kan bruges af børn på 8 år eller ældre, samt af personer med nedsatte fysiske, sensoriske eller mentale evner, eller manglende erfaring og viden, såfremt de er blevet vejledt eller instrueret i brugen af apparatet på en sikker måde og forstår den involverede risiko.
• Børn må ikke lege med apparatet.
• Hold børn på under 8 år på afstand, hvis de ikke er konstant overvägede.
• Lad ikke børn under 8 år nærme sig apparatet, mens det er i funktion.

• Rengøring og vedligeholdelse må ikke udføres af børn uden overvågning.

• Vær yderst opmærksom på den hurtige opvarmning af kogezonerne. Undgå at opvarme gryder uden indhold. Fare for overophedning.

• Fedt og olie kan selvantænde hvis det overophedes. Efterlad ikke komfuret under tilberedning af madvarer som indeholder olie eller fedt. Hvis olier eller fedt selvantændes, må ilden aldrig slukkes med vand. Læg låg på gryden og sluk for den berørte kogezone.
• Tilberedningsprocessen skal altid overvåges. En tilberedningsproces med kort varighed skal overvåges konstant.
• Under brugen må man ikke lægge metalgenstande, såsom køkkengrej eller bestik, på kogepladens overflade, da de kan overophede.
• Indsæt ikke spidse metalgenstande (bestik eller værktøj) i åbningerne.
• Hæld ikke vand direkte på de meget varme bradepander.

• Hold lågen lukket under tilberedningen.

• Ved indgreb på madvarerne, eller ved afslutning af tilberedningen, skal du åbne lågen 5 centimeter i nogle få sekunder, lade dampen slippe ud, og derefter åbne lågen helt.

• Åbn ikke opbevaringsrummet (hvor monteret), när ovnen er tændt, eller stadig varm.
• Genstandene inde i opbevaringsrummet kan være meget varme efter brug af ovnen.
• ANVEND ELLER OPBEVAR IKKE BRÆNDBARE MATERIALER I OPBEVARINGSRUMMET (HVIS MONTERET) ELLER I NÆRHEDEN AF APPARATET.
• ANVEND IKKE SPRAYDÅSER I NÆRHEDEN AF DETTE APPARAT MENS DET ER I FUNKTION.
• Sluk apparatet efter brugen.
  • DER MÅ IKKE FORETAGES ÆNDRINGER PÅ APPARATET.
• Før ethvert indgreb på apparatet (installation, vedligeholdelse, placering eller flytning), skal man altid bære personligt sikkerhedsudstyr.

• Før ethvert indgreb på apparatet skal man deaktivere den elektriske hovedforsyning.

• Installation og serviceindgreb skal udføres af kvalificeret personale under overholdelse af de gældende standarder.

• Forsøg aldrig at reparere apparatet selv eller uden indgreb fra en kvalificeret tekniker.
• Træk aldrig i kablet for at hive stikket ud.
• For at undgå farer, skal man, såfremt det elektriske forsyningskabel er beskadiget, kontakte det tekniske servicecenter, som vil sørge for at udskifte det.

Skader på apparatet

• Brug ikke rengøringsmidler, som ridser eller ætser (f.eks. produkter i pulverform, pletrensere eller metalsvampe) på delene i glas.
• Anvend eventuelt køkkenredskaber i træ eller plastik.

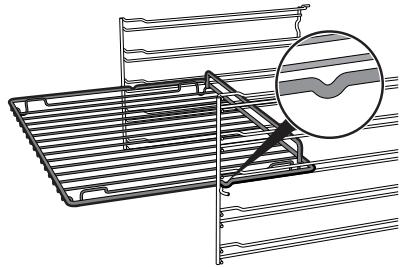

• Riste og bradepander skal indsættes i sideskinnerne, indtil de standser helt. De mekaniske sikkerhedslåse, som forhindrer en utilsigtet udtrækning af disse, skal vende nedad og mod ovnummets bageste del.

• Sæt dig ikke på apparatet.
• Brug ikke dampstråler til rengøring af apparatet.
• Blokér ikke åbningerne, ventilations- og varmeudledningsrillerne.
• Efterlad ikke apparatet uden opsyn under tilberedninger som kan frigive fedt og olie, der kan antænde, hvis det overophedes. Vær yderst forsigtig.
• Brandfare: opbevar ikke genstande på kogeoverfladerne.
• BRUG UNDER INGEN OMSTÄNDIGHEDER APPARATET TIL OPVARMNING AF RUM.
• Spray ikke med sprayprodukter i nærheden af ovnen.
• Anvend ikke køkkengrej eller beholdere i plastik til tilberedning af maden.
• Indsæt ikke dåser eller lukkede beholdere i ovnrummet.
• Fjerne alle riste og bradepander, som ikke skal anvendes under tilberedningen, fra ovnummet.
• Dæk ikke ovnens bund med aluminiumsfolie eller stanniol.

• Sæt ikke gryder eller bradepander direkte på bunden i ovnummet.

• Hvis man ønsker at anvende bagepapir, skal det placeres på en sådan måde, at det ikke hindrer cirkulationen af varm luft inde i ovnen.

• Brug ikke den åbne låge til understøttelse af gryder eller plader direkte på den indvendige rude.
• Gryderne og panderne eller bestikket skal være anbragt inden for kogepladens omkreds.
• Alle gryder og pander skal have en flad og regelmæssig bund.
• I tilfælde af spild hvis indholdet er kogt over, skal den overskydende væske fjernes fra kogepladen.
• Spild ikke syreholdige stoffer, såsom citronsaft eller eddike på kogepladen.
• Anbring ikke tomme gryder og pander på de tændte kogezoner.
• I tilfælde af revner eller sprækker, eller hvis den glaskeramiske overflade går i stykker, skal apparatet omgående slukkes. Afbryd strømforsyningen og kontakt det tekniske servicecenter.

• Bærere af pacemakere eller andre lignende anordninger skal sikre sig at funktionaliteten i dette udstyr ikke skades af induktionsfeltet, hvis gammafrekvens ligger mellem 20 og 50 kHz.

• Den elektromagnetiske induktionskogeplade tilhører Gruppe 2 og Klasse B (EN 55011) i overensstemmelse med bestemmelserne vedrørende elektromagnetisk kompatibilitet.

• Brug ikke dampstråler til rengøring af apparatet.
• Anvend ikke materialer, som er ru eller slibende, eller skarpe metalskrabere.
• På ståldele eller dele, som er overfladebehandlet med metalfinish (f.eks. anodiseringer, forniklinger, og forkromninger), må ikke anvendes produkter til rengøringen, som indeholder klor, ammoniak eller blegemiddel.
• Brug ikke rengøringsmidler, som ridser eller ætser (f.eks. produkter i pulverform, pletrensere eller metalsvampe) på delene i glas.
• Vask ikke aftagelige dele såsom kogepladens riste, brænderdækslerne og møtrikkerne i opvaskemaskinen.
• Brug ikke lågen til at løfte og placere apparatet i køkkenelementet.
• Pres ikke for hårdt på den åbne läge.
• Brug ikke håndtaget til at løfte eller flytte dette apparat.

Installation

• DETTE APPARAT MÅ IKKE INSTALLERES PÅ BÅDE ELLER I CAMPINGVOGNE.
• Apparatet må ikke installeres på en sokkel.
• Placér apparatet i køkkenelementet med hjælp fra en anden person.
• For at undgå evt. overophedning må apparatet ikke installeres bag en dekorativ läge eller et panel.
• Den elektriske tilslutning skal udføres af en kvalificeret tekniker.
• Det er et krav at der er jordtilslutning i henhold til sikkerhedsstandarderne for det elektriske anlæg.
• Anvend kun kabler, der er varmeresistente op til mindst 90 °C.
• Spændingsmomentet på skruerne på forsyningskablerne på klemkassen skal være lig med 1,5 - 2 Nm.

For dette apparat

- Sluk pladerne efter brug. Man bør aldrig kun henholde sig til sensoren for identifikation af gryder.

• Vær yderst opmærksom på børn, da de har svært ved at se indikationen af restvarme. Efter brugen forbliver kogezonerne meget varme i et vist stykke tid, også selvom de er slukkede. Undgå at børn kommer i kontakt med dem.
• Den glaskeramiske kogeplade er meget modstandsdygtig. Man bør dog undgå at hårde, solide genstande falder ned på overfladen, da de kan ødelægge den, hvis de er spidse.
• Den glaskeramiske overflade må ikke bruges som støtteflade.
• Før pæren udskiftes, skal man sikre sig, at apparatet er slukket.
• Læn eller sæt dig ikke på den åbne läge.
• Kontrollér, at der ikke sidder fastklemte genstande i lågerne.

1.2 Producentens ansvar

Fabrikanten fraskriver sig ethvert ansvar for skader på personer eller ejendom, som skyldes:

• en anden anvendelse af apparatet end den foreskrevne;
• manglende overholdelse af forskrifterne i brugermanualen;
• manipulering, også af en enkelt del af apparatet;
• anvendelse af uoriginale reservedele.

1.3 Apparatets formål

• Dette apparat er beregnet til tilberedning af fødevarer i hjemmet. Enhver anden anvendelse er ukorrekt.
• Apparatet er ikke udviklet til funktion med eksterne timere eller med fjernbetjeningssystemer.

1.4 Identifikationsskilt

Identifikationsskiltet indeholder de tekniske data, serienummeret og mærkningen. Identifikationsskiltet må aldrig fjernes.

1.5 Denne brugermanual

Denne brugermanual udgør en integreret del af apparatet og skal opbevares i hel stand på et lettilgængeligt sted for brugeren under hele apparatets levetid.

Læs denne manual grundigt, inden du bruger apparatet.

1.6 Bortskaffelse

Dette apparat, der er i overensstemmelse med det europæiske direktiv WEEE (2012/19/EU), skal bortskaffes separat fra andet affald ved enden af dets driftslevetid. Dette apparat indeholder ikke stoffer i en sådan mængde, at de betragtes som sundheds- og miljøskadelige ifølge gældende europæiske direktiver.

For bortskaffelse af apparatet:

- Skær forsyningskablet over, og fjern det sammen med stikket.

Elektrisk spænding Fare for dødeligt elektrisk stød

• Deaktivér hovedstrømforsyningen.
• Fjern forsyningskablet fra det elektriske anlæg.
• Bring efter endt brug apparatet til en genbrugsplads, som er specialiseret i sortering af elektrisk og elektronisk affald, eller tilbagelever det til forhandleren, hvor det er købt, ved køb af et nyt tilsvarende apparat.

Det præciseres, at der til apparatets emballage anvendes materialer, som ikke forurener, og som kan genanvendes.

- Bring emballagematerialerne til en genbrugsplads.

Plastikemballage Fare for kvælning

• Efterlad ikke emballagen eller dele af den uden opsyn.
• Lad ikke børn bruge emballagens plastikposer til leg.

1.7 For energibesparelse

• Forvarm kun apparatet, hvis det står i opskriften.
• Medmindre andet er anført på emballagen, skal frosne fødevarer optøs inden de sættes ind i ovnrummet.
• Ved flere tilberedninger anbefales det at tilberede fødevarerne lige efter hinanden for bedst muligt at udnytte det allerede varme ovnrum.
• Det er bedst at bruge mørke metalbageforme, da disse opsuger varmen bedre.
• Fjern alle riste og bradepander, som ikke skal anvendes under tilberedningen, fra ovnummet.
• Stands tilberedningen nogle minutter før den normalt anvendte tid. Tilberedningen fortsætter i de resterende minutter med varmen, som er akkumuleret indvendigt i ovnen.
• Åbn ovnlågen så lidt som muligt, så du undgår at varmen slipper ud.
• Hold altid ovnrummet rent.

1.8 Sådan læser du brugermanualen

Denne brugermanual anvender de følgende læsekonventioner:

Bemærkninger

Generelle informationer om denne brugermanual, om sikkerheden og om den endelige bortskaffelse.

Beskrivelse

Beskrivelse af apparatet og tilbehøret.

Anvendelse

Informationer om anvendelse af apparatet og tilbehøret.

Rengøring og vedligeholdelse

Informationer om korrekt rengøring og vedligeholdelse af apparatet.

Installation

Informationer til den kvalificerede tekniker: installation, idriftsættelse og tilslutning.

Sikkerhedsanvisninger

Information

Forslag

1. Rækkefølge for instruktioner til brugen.
2. Enkelt brugsinstruktion.

2 Beskrivelse

2.1 Generel beskrivelse

1 Kogeplade
2 Betjeningspanel
3 Lys

4 Tætningsliste
5 Låge
6 Ventilator

1,2,3

Rille til støtterammen til riste/bradepander

2.2 Kogeplade

Zone	MålH x L (mm)	Maks. anvendt effekt (W)*	Anvendt effekt i Booster-funktion (W)*
1	180 x 180	1850	2100
2	145 x 145	1200	1400
3	180 x 180	1850	2100
4	145 x 145	1200	1400

* Effekten er vejledende og kan variere efter den anvendte gryde eller pande, eller efter de valgte indstillinger.

Fordele ved tilberedning med induktion

Kogepladen er forsynet med en induktionsgenerator til hver kogestone. Hver generator under den glaskeramiske kogeplade danner et elektromagnetisk felt, som inducerer en varmestrøm på grydens bund. Varmen udsendes ikke længere på induktionskogezonen, men dannes direkte inde i gryden eller panden af induktionsstrømmene.

• Energibesparelse takket være den direkte overførsel af energi til gryden (det er nødvendigt at anvende magnetiserende køkkengrej), i forhold til traditionel elektrisk tilberedning.
• Højere sikkerhed takket være overførslen af energi, som kun sker til gryden som er placeret på kogepladen.
• ∅get ydelse ved energioverførsel fra induktionskogezonen til grydens bund.
• Hurtig opvarmning.
• Reduceret forbrændingsfare, da overfladen kun opvarmes ved grydens bund; spildte madvarer sætter sig ikke fast.

2.3 Betjeningspanel

1 Temperaturknap

Ved hjælp af denne knap er det muligt at vælge tilberedningstemperaturen.

Drej knappen med uret til den ønskede værdi mellem minimum og maksimum.

2 Kontrollampe

Tændes for at signalere, at ovnen er under opvarmning. Slukkes når den valgte temperatur er opnået. De regelmæssige mellemrum viser, at temperaturen i ovnen holdes konstant.

3 Ur med programmeringsfunktion

Nyttig til visning af klokkeslæt, indstilling af programmerede tilberedninger og til timeren med minuttæller.

4 Funktionsknap

Ovnens funktioner er tilpasset forskellige former for tilberedning. Efter at have valgt den ønskede funktion, indstilles tilberedningstemperaturen med temperaturknappen.

2.4 Andre dele

Positionsriller

Apparatet er forsynet med riller til placering af bradepander og riste i forskellig højde. Angivelsen af højden, hvor de skal placeres, skal forstås som fra neden og op (se "Generel beskrivelse").

Indvendig belysning

Apparatets indvendige belysning tændes:

• när lågen åbnes;
• når der vælges en vilkårlig funktion, undtaget funktionerne ECO.

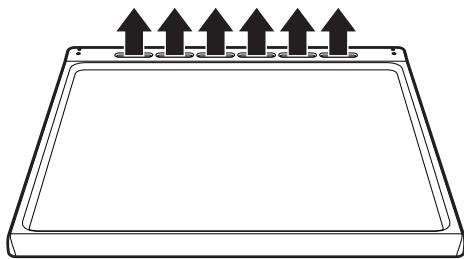

Afkølingsventilator

Ventilatoren sørger for at afkøle ovnene, og går i funktion under tilberedningen.

Ventilatoren skaber et normalt luft-flow, som ledes ud fra den bageste del af apparatet, og som kan fortsætte sin funktion i en kort periode, også efter at apparatet er slukket.

Blokér ikke åbningerne, ventilations- og varmeudledningsrillerne.

2.5 Tilgængeligt tilbehør

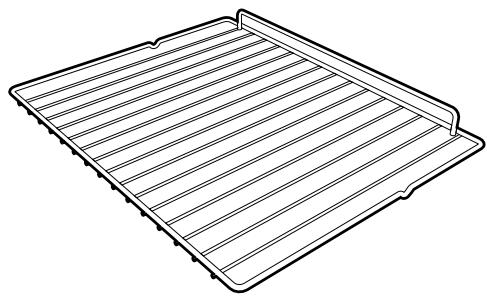

Rist

Anvendes til støtte af beholdere med mad under tilberedning.

Dyb bradepande

Anvendes til opsamling af fedt fra madvarer på risten ovenover, og ved tilberedning af desserter, småkager...

Tilbehøret som kan komme i kontakt med fødevarer er lavet af materialer, der overholder bestemmelserne i den gældende lovgivning.

Det medfølgende tilbehør eller ekstraudstyr kan bestilles hos de autoriserede servicecentre. Anvend kun originalt tilbehør fra fabrikanten.

3 Anvendelse

Bemærkninger

Høj temperatur inde i ovnene under brug Fare for forbrændinger

• Hold lågen lukket under tilberedningen.
• Beskyt hænderne med termohandsker, när du skal se til eller vende maden i ovnrummet
• Rør ikke ved varmeelementerne inde i apparatet.
• Hæld ikke vand direkte på de meget varme bradepander.
• Lad ikke børn under 8 år nærme sig apparatet, mens det er i funktion.
• Ved indgreb på madvarerne, eller ved afslutning af tilberedningen, skal du åbne lågen 5 centimeter i nogle få sekunder, lade dampen slippe ud, og derefter åbne lågen helt.
• Fedt og olier kan antændes, hvis de overophedes. Vær yderst forsigtig.

Forhøjet temperatur inde i opbevaringsrummet Fare for forbrændinger

• Åbn ikke opbevaringsrummet, när ovnen er tændt, og stadig varm.
• Genstandene inde i opbevaringsrummet kan være meget varme efter brug af ovnen.

Ukorrekt anvendelse Risiko for skader på overfladerne

• Dæk ikke ovnens bund med aluminiumsfolie eller stanniol.
• Hvis man ønsker at anvende bagepapir, skal det placeres på en sådan måde, at det ikke hindrer cirkulationen af varm luft inde i ovnrummet.
• Sæt ikke gryder eller bradepander direkte på bunden i ovnummet.
• Brug ikke den åbne läge til understøttelse af gryder eller plader direkte på den indvendige rude.
• Hæld ikke vand direkte på de meget varme bradepander.
• Gryderne og panderne eller bestikket skal være anbragt inden for kogepladens omkreds.
• Alle gryder og pander skal have en flad og regelmæssig bund.
• I tilfælde af spild hvis indholdet er kogt over, skal den overskydende væske fjernes fra kogepladen.
• Sæt ikke gryder med en ujævn bund på kogepladen.
• Undgå at hårde og tunge genstande falder ned og slår kogepladens overflade i stykker.
• Hvis der opstår revner eller sprækker, skal man øjeblikkeligt slukke for apparatet, frakoble strømforsyningen og kontakte det tekniske servicecenter.
• Anvend ikke kogepladen som støtteflade.

Forhøjet temperatur inde i opbevaringsrummet under brug Fare for brand eller eksplosion

• Spray ikke med sprayprodukter i nærheden af apparatet.
• Anvend eller efterlad ikke brændbare materialer i nærheden af ovnen eller opbevaringsrummet.
• Anvend ikke køkkengrej eller beholdere i plastik til tilberedning af maden.
• Indsæt ikke dåser eller lukkede beholdere i ovnrummet.
• Efterlad ikke apparatet uden opsyn under tilberedninger, som kan frigive fedt eller olie.
• Fjerne alle riste og bradepander, som ikke skal anvendes undertilberedningen, fra ovnrummet.

Første anvendelse

1. Fjern eventuel beskyttelsesfilm ud- eller indvendigt fra apparatet og tilbehøret.
2. Fjern eventuelle mærkater (undtaget skiltet med tekniske data) fra tilbehør og fra ovnrummet.
3. Tag al tilbehør ud af ovnen, og vask det (se kapitel "Rengøring og vedligeholdelse").

Ovnrum

1. Opvarm ovnen i tom tilstand på maksimal temperatur for at fjerne eventuelle rester fra fabrikationen.

Glaskeramisk kogeplade

1. Placer en gryde fyldt med vand på de forreste kogezoner, og tænd dem på maksimal effekt i mindst 30 minutter.
2. Sluk de forreste kogezoner efter 30 minutter, og gentag proceduren på de bagerste kogezoner og på en eventuel kogezone i midten.
3. Såfremt betjeningsknapperne ikke fungerer korrekt efter de pågældende indgreb, kan det være nødvendigt at forlænge indgrebet indtil al fugt er fordampet.

3.1 Anvendelse af tilbehør

Riste og bradepander

Riste og bradepander skal indsættes i sideskinnerne indtil stoppunktet.

De mekaniske sikkerhedslåse, som forhindrer utilsigtet udtrækning af risten, skal vende nedad, og mod ovnummets bageste del.

Indsæt ristene og bradepanderne forsigtigt i ovnummet, indtil de standser.

Vask bradepanderne, inden du bruger dem første gang, for at fjerne eventuelle rester fra fabrikationen.

3.2 Brug af kogepladen

Under den første tilslutning til det elektriske net udføres en automatisk kontrol, som tænder alle kontrollamperne i nogle sekunder.

Alle betjeningsknapper på apparatet er samlet på frontpanelet. Brug af induktionskogepladen sker ved hjælp af trykfølsomme Touch-Control-knapper. Tryk let på et symbol på den glaskeramiske overflade. Hvert tryk bekræftes af et lydsignal.

On/Off: Tænder eller slukker

kogepladen.

Værdiforøgelse: Forøger

effektniveauet eller tilberedningstiden.

Værdireducering: Sænker

effektniveauet eller tilberedningstiden.

Forreste venstre zone

Bagerste venstre zone

Bagerste højre zone

Forreste højre zone

Gryder som kan anvendes til tilberedning på induktionskogepladen

Gryder som anvendes til tilberedning med induktion skal være af metal, have de rette magnetiske egenskaber, og en bund af tilstrækkelige dimensioner.

Egnede gryder og pander:

• Gryder og pander i emaljeret stål med tyk bund.
• Gryder og pander i støbejern med emaljeret bund.
• Gryder og pander i flerlaget rustfrit stål, rustfrit stål med jernlegering, og aluminium med særlig bund.

Uegnede gryder og pander:

- Gryder og pander i kobber, rustfrit stål, aluminium, ildfast glas, træ, keramik og terrakotta.

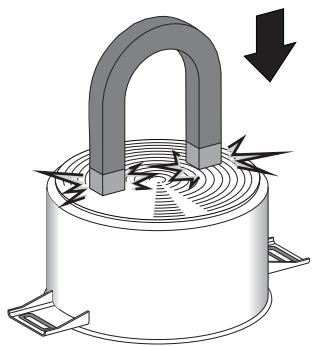

For at kontrollere om gryden er egnet, skal man blot sætte en magnet mod bunden; hvis den tiltrækkes er gryden egnet til tilberedning ved induktion.

Hvis man ikke har en magnet kan man fylde en smule vand i gryden eller panden, anbringe den på en kogezone, og sætte pladen i funktion. Hvis displayet viser symbolet 4 , betyder det at gryden er uegnet.

Anvend kun gryder og pander med en fuldstændig flad bund, og som er egnede til induktionskogeplader. Brug af gryder med ujævn bund kan skade opvarmningssystemets effektivitet så meget, at gryden ikke identificeres korrekt på pladen.

Identifikation af gryde

Hvis der på en kogezone ikke er nogen gryde, eller hvis gryden er alt for lille, udsendes ingen energi, og på displayet vises symbolet. Hvis der findes en egnet gryde på kogezonen, opfanger identifikationssystemet denne tilstedeværelse, og tænder pladen på den indstillede effekt ved hjælp af knappen. Udsendelsen af energi afbrydes også, när man fjerner gryden fra kogezonen (på displayet vises symbolet). Såfremt funktionen til identifikation af gryden aktiveres uagtet de reducerede dimensioner på gryderne eller panderne på kogezonen, udsendes kun den nødvendige energi.

Begrænsninger ved identifikation af gryde: Grydens minimale bunddiameter er angivet ved et kryds på kogezonen. Ved mindre grydediametre risikerer man, at systemet ikke opfanger placeringen af gryden, og derfor ikke aktiverer induktionsfunktionen.

Begrænsning af tilberedningstiden

Kogepladen er udstyret med en automatisk mekanisme, der begrænser driftstiden.

Hvis man ikke ændrer indstillingerne for kogezonen, afhænger den maksimale driftstid for hver enkelt kogezone af det valgte effektniveau.

Når man aktiverer mekanismen til begrænsning af driftstiden, slukker kogezonen, der udsendes et kort signal, og hvis den er varm, vises symbolet H på displayet.

Indstillet effektniveau	Maksimal tilberedningstid i timer
1 - 2	8
3 - 4	6
5 - 6	5
7	3
8	2

Beskyttelse mod overophedning

Ved brug af kogepladen på fuld effekt i en længere periode kan der opstå problemer med afkøling af elektronikken, såfremt den omgivende temperatur er forhøjet.

For at undgå forhøjede temperaturer i de elektroniske systemer sænkes kogezonens effekt automatisk.

Anvendelse

Effektniveauer

Kogezonens effekt kan indstilles på forskellige niveauer. I tabellen findes anvisninger for de forskellige tilberedningstyper.

Effektniveau	Egnet til:
0	OFF position
1 - 2	Tilberedning af små mængder mad (minimum effekt)
3 - 4	Tilberedning
5 - 6	Tilberedning af større mængder mad, og stege i større stykker
7 - 8	Stegning, friturestegning med panering
9	Stegning
P *	Stegning/Bruning, kogning (maksimal effekt)

* se power-funktion

Tænding/Slukning af kogepladen

For at aktivere kogepladen skal man trykke ned på knappen On/Off ⓘ i mindst 1 sekund; for at deaktivere den skal man trykke ned på knappen ⓘ i mindst 2 sekunder.

Kogepladen deaktiveres automatisk inden for nogle sekunder, hvis der ikke er valgt effektiværdi.

Tænding af kogezonen

Efter tænding af kogepladen:

1. Vælg den kogezone der skal aktiveres ved hjælp af de tilhørende zonevælgerknapper (f. eks bagerste højre kogezone).

2. Ved hjælp af knapperne + og - vælges en tilberedningseffekt fra 1 til 9 eller aktivere power-funktionen, se "Power-funktion".

Slukning af kogezonen

1. Vælg den kogezone der skal slukkes ved hjælp af de tilhørende zonevælgerknapper.
2. Bring ved hjælp af knappen effektværdien tilbage til O (nul).

For at slukke alle kogezonerne samtidigt, skal man holde knappen On/Off nede i mindst 2 sekunder.

Restvarme

Ukorrekt anvendelse Fare for forbrændinger

- Vær yderst opmærksom på børn, da de har svært ved at se indikationen af restvarme. Efter brugen forbliver kogezonerne meget varme i et vist stykke tid, også selvom de er slukkede. Undgå, at børn lægger hænderne på dem.

Såfremt kogezonen stadig er varm, efter at den er blevet slukket, vises symbolet på displayet. Når temperaturen er faldet til under 60 °C vises symbolet ikke længere.

Power-funktion

Ved hjælp af denne funktion er det muligt at bruge den højst mulige værdi på kogezonen.

Efter aktivering af den pågældende kogezone:

1. Tryk på knappen + for at nå effektniveauet 9.
2. Tryk yderligere på knappen +, på displayet vises symbolet P.

For at deaktivere power-funktionen skal du trykke på knappen Ⓗ.

Kun på de forreste venstre og bagerste højre kogezoner: Power-funktionen forbliver aktiv på maksimal effekt i 10 minutter, efter hvilke effektniveauet automatisk sænkes til niveau 9.

Minuttæller

Med denne funktion kan man programmere en timer, der tæller minutter, og som udsender et akustisk signal, når den ønskede tid er gået (fra 1 til 99 minutter).

Efter aktivering af kogepladen:

1. Tryk samtidigt på knapperne + og -, og nu vises 0.0.
2. Vælg den ønskede tid i minutter med knapperne + og - (hold knapperne nede for at ændre værdien hurtigere).

Nu vises blinkende punkter for at angive nedtællingen.

Brug af minuttælleren afbryder ikke kogezonernes drift, men gør blot brugeren opmærksom på, at det indstillede antal minutter er gået.

Timeren kan aktiveres både med tændte og slukkede kogeplader.

1. Når den indstillede tid er gået, gør kogepladen brugeren opmærksom herpå med en række akustiske signaler. Tryk på en hvilken som helst knap for at afbryde signalet.

For at slå minuttælleren fra under nedtællingen skal man nulstille værdien med knappen. Når displayet viser meddelelsen bliver timeren slået fra.

Timer til automatisk slukning af kogezonen

Med denne funktion kan man programmere automatisk slukning af hver enkelt kogeplade efter et tidsrum på mellem 1 og 99 minutter.

1. Hvis kogezonen ikke er valgt, trykkes samtidigt på knapperne + og - Nu vises meddelelsen 0.0.
2. Tryk igen på knapperne + og -, (hvis mindst en kogezone er aktiv). Nu tændes en lysende prik for at angive zonen som tidsindstilles.

Anvendelse

1. Vælg tidspunkt for automatisk slukning ved hjælp af knapperne + og - (hold dem nede for en hurtig ændring af værdien), eller vælg en yderligere plade med knapperne + og -.

Hvis timeren aktiveres uden aktivering af en kogezone, vil den fungere som en minuttæller.

1. Tryk samtidigt på knapperne + og -, indtil der vises en lysende prik under displayet, som tilhører den zone, hvorpå man ønsker at ændre den indstillede tid. Efter at have valgt den pågældende kogeplade kan den tidligere indstillede tid ændres med knapperne + og -.

2. Når den indstillede tid er gået, slukker kogepladen kogezonen, og henleder brugerens opmærksomhed herpå, med en række akustiske signaler. Tryk på en hvilken som helst knap for at afbryde signalet.

Låsning af betjening

Efter aktivering af kogepladen:

1. Tryk samtidigt på knapperne
2. og +
3. Efter det akustiske signal for bekræftelse, trykkes på knappen

Betjeningsknapperne er nu låst og der vises på alle displays.

En manglende netspænding vil medføre en deaktivering af låsningen af betjeningsknapperne.

For oplåsning af betjeningsknapperne:

1. Tryk samtidigt på knapperne
2. og +
3. efter det akustiske signal for bekræftelse, trykkes på knappen ■.

Effektstyring

Kogepladen er forsynet med et styringsmodul som optimerer/begrænser energiforbruget. Hvis de samlede indstillede effektniveauer overstiger den maksimalt tilladte grænse, sørger den elektroniske styreenhed for at styre den forsynede effekt på pladerne.

Modulet forsøger at opretholde de maksimale effektniveauer der kan forsynes. På displayet vises de indstillede niveauer fra det automatiske styringsmodul.

Hvis en effekt begynder at blinke, betyder det at den begrænses automatisk til en ny værdi, som er valgt af effektstyringsmodulet.

Højeste prioritet gives til den senest indstillede zone.

Effektstyringsmodulet indvirker ikke på apparatets samlede elektriske forbrug.

Oversigtstabel over tilberedningstid

I den nedenstående tabel er angivet de effektværdier, som kan indstilles, og ud for hver enkelt den type madvare, som passende kan tilberedes. Værdierne kan variere afhængigt af mængden af madvarer og af forbrugerens personlige smag.

Effektniveau	Egnet til:
1 - 2	At opvarme madvarer, holde små mængder vand i kog, at røre sovse lavet på smør eller æggeblomme.
3 - 4	Stegning af kompakte madvarer og væsker, at holde vand i kog, optøning af frostvarer, stegning af omeletter med 2-3 æg, luning af frugt- eller grøntsagsretter, og kogning generelt.
5 - 7	Stegning af kød, fisk og grøntsager, retter med mere eller mindre vand, tilberedning af syltetøj, osv.
8 -9	Stege af kød eller fisk, bøffer, lever, bruning af kød, fisk, æg, osv.
P	Stegning af kartofler eller lignende i olie osv., hurtig kogning af vand.

Indstilling af effektbegrænsningen på kogepladen

Induktionskogepladen er konfigureret til funktion ved en effekt på 7 kW, men det er muligt at begrænse den maksimale effekt og få den til at fungere ved 4,5 kW eller 3,1 kW.

1. Frakobl komfuret fra nettet og vent 10 sekunder før du genopretter forsyningen.

Indstillingen af effektniveauet på kogepladen skal være udført inden for 2 minutter fra tilslutningen til det elektriske net.

1. Hold de 4 knapper til valg af zone

ned samtidigt i mindst 3

sekunder. Der udsendes et akustisk signal. Displayet på kogepladen viser værdien for strømeffekten (7 kW).

1. Tryk på knapperne

for at

indstille effekten på den ønskede værdi (3,1 kW eller 4,5 kW).

1. Hold inden for 60 sekunder de 4

knapper til valg af zone

ned samtidigt i mindst 3 sekunder.

Der lyder et akustisk signal som bekræftelse på det indstillede valg.

Eksempler på mulige kombinationer afhængigt af den indstillede effekt

Effekt (kW)	Venstre plade 210	Venstre plade 180	Højre plade 210	Højre plade 180
7,4	P	7	P	7
	9	P	9	P
4,5	8	8	8	8
	0	P	8	P
	P	7	0	8
3,0	8	0	8	0
	0	P	0	P
	7	8	0	8
	0	8	7	8

3.3 Brug af ovnen

Tænding af ovnen

For at tænde ovnen:

1. Vælg tilberedningsfunktion ved hjælp af funktionsknappen.
2. Vælg temperaturen ved hjælp af temperaturknappen.

Sørg for, at uret med programmeringsenhed viser symbolet 📊, for tilberedningsvarighed. I modsat fald kan ovnen ikke tændes.

Tryk på knappen 📁 for at nulstille uret med programmeringsenhed.

Liste over funktioner

Over-/undervarme

Varmen, som både kommer fra oven og fra neden, gør dette system velegnet til tilberedning af særlige typer mad. Traditionel tilberedning, også kaldet statisk, er velegnet til tilberedning af en enkelt ret ad gangen. Ideel til alle typer steg, brød, tærter og især velegnet til fede typer kød som gås og and.

Ventileret bundvarme

Ved at kombinere ventilatoren og kun bundvarmen er det muligt, afkorte tilberedningen. Dette system anbefales til sterilisering eller til færdiggørelse af tilberedning af madvarer, som allerede er tilberedt tilstrækkeligt på overfladen, men ikke indvendigt, og som derfor har brug for en moderat overvarme. Ideel til alle typer mad.

På pyrolytiske modeller er de specielle funktioner til optøning og hævning samlet i denne samme funktion

Grill

Varmen, som kommer fra grillelementet, gør det muligt at opnå virkelig gode resultater ved tilberedning af kød, som skal grilles, især kød, som er af medium tykkelse eller tyndt, og giver i kombination med grillspyddet, (hvor dette er inkluderet), kødet en ensartet, gylden farve efter endt tilberedning. Ideel til pølser, spareribs, bacon. Denne funktion gør det muligt at grille store mængder mad, især kød, på en ensartet måde.

Statisk ventileret

Ventilatoren sikrer sammen med traditionel tilberedning en ensartet tilberedning, selv ved mere komplicerede opskrifter. Ideel til småkager og kager, som kan tilberedes samtidigt på flere niveauer. (For tilberedninger på flere niveauer anbefales det at anvende 2. og 4. rille).

Ventileret grill

Luften, som ventilatoren producerer, gør den kraftige varmebølge fra grillen blidere, og gør det muligt at grille selv tykke produkter på optimal vis. Ideel til store udskæringer af kød (f. eks. svineforskank).

ECO

∅ko

Denne funktion er særligt velegnet til tilberedning på en enkelt rille ved et lavt energiforbrug. Ideel ved tilberedning af kød, fisk og grøntsager. Den anbefales ikke til fødevarer, som kræver hævning. For at opnå den største energibesparelse og for at reducere tilberedningstiderne, anbefales det at indsætte fødevarerne uden at forvarme ovnummet.

I ∅KO-funktion skal man undgå at åbne lågen under tilberedningen.

Under ∅KO-funktion er tilberedningstiderne (og en evt. forvarmningstid) længere.

Vapor Clean

Denne funktion letter rengøringen gennem virkningen fra damp, som genereres af en lille dosis vand, som hældes på den tilhørende fordybning i bunden.

3.4 Gode råd til tilberedningen

Generelle råd

• Brug en ventileret funktion for at opnå en ensartet tilberedning på flere niveauer.
• Det er ikke muligt at reducere tilberedningstiden ved at hæve temperaturen (maden kan være meget bagt/stegt udenpå og for lidt indvendigt).

Råd om tilberedning af kød

• Tilberedningstiden varierer afhængigt af tykkelsen, af madens kvalitet og af personlig smag.
• Brug et stegetermometer ved tilberedning af stege, eller tryk ganske let på stegen med en ske. Hvis den er hård er den klar, og ellers skal den stege nogle minutter endnu.

Råd om tilberedning med grill og ventileret grill

• Stegning af kød kan foretages såvel ved indsættelse i kold ovn, som ved forvarmet ovn, hvis man ønsker at ændre tilberedningens effekt.
• Ved ventileret grillfunktion anbefales det at forvarme ovnen inden stegningen.
• Det anbefales at placere maden midt på risten.
• Ved grillfunktion anbefales det at dreje temperaturknappen til den højeste værdid ud for symbolet for at optimere tilberedningen.
• Maden skal krydres før tilberedningen. Også olie eller smeltet smør skal smøres på før tilberedningen.

- Brug bradepanden på første rille fra neden til at opsamle væsker som opstår under stegningen.

Råd om tilberedning af kager og småkager

• Det er bedst at bruge mørke metalbageforme, da disse opsuger varmen bedre.
• Temperaturen og tilberedningsvarigheden afhænger af dejens kvalitet og konsistens.
• For at se om kagen er bagt indvendigt: Stik en tandstikker ned i kagens højeste punkt ved endt tilberedning. Hvis der ikke sidder dej på tandstikkeren, er kagen bagt.
• Hvis kagen falder sammen, når den tages ud af ovnen, skal temperaturen ved næste bagning sænkes med ca. 10 °C, og der skal evt. vælges en længere bagetid.
• Under tilberedning af kager eller grøntsager kan der opstå dannelse af store mængder kondens på ruden. For at undgå dette skal ovnlågen åbnes meget forsigtigt et par gange under tilberedningen.

Råd om optøning og hævning

• Placér de madvarer, som skal tøs op, uden emballage i en beholder uden låg på ovnrummets første rille.
• Undgå at placere madvarerne oven på hinanden.
• Ved optøning af kød skal man bruge en rist på anden rille, og en bradepande på første rille. På denne måde kommer maden ikke i kontakt med den optøede væske.
• De mest følsomme dele kan dækkes af sølvpapir.

- For en god hævning skal man placere en beholder med vand i bunden af ovnrummet.

3.5 Ur med programmeringsenhed

Værdireduceringsknap

Knap til ur

Værdiforøgelsesknap

Sørg for, at uret med programmeringsenhed viser symbolet 📊, for tilberedningsvarighed. I modsat fald kan ovnen ikke tændes.

Tryk på knappen 📊 for at nulstille uret med programmeringsenhed.

Indstilling af klokkeslæt

Hvis tiden ikke er indstillet, vil ovnen ikke tænde.

Første gang apparatet tages i brug, eller efter en strømafbydelse, viser displayet cifrene 0·00 som blinker.

1. Tryk på knappen til uret i 2 sekunder. Prikken mellem timer og minutter blinker.
2. Ved hjælp af værdiforøgelsesknappen
3. og værdireduceringsknappen —
   er det muligt at indstille klokkeslættet. Hold knappen nede for at gå hurtigt frem.
4. Vent 7 sekunder. Prikken mellem timer og minutter holder op med at blinke.
5. Symbolet på displayet angiver, at apparatet er klar til at påbegynde en tilberedning.

For at ændre klokkeslættet skal man holde samtidigt ned på værdiforøgelsesknappen + og værdireduceringsknappen — i to sekunder, og derefter fortsætte med indstilling af klokkeslættet.

Tidsindstillet tilberedning

Med tidsindstillet tilberedning menes den funktion, som gør det muligt at starte og afslutte en tilberedning efter et bestemt tidsrum, som brugeren har indstillet.

1. Hold knappen til uret inde, indtil symbolet vises.

2. Tryk igen på knappen til uret 📊. På displayet vises symbolet A og teksten skiftevist med det aktuelle klokkeslæt.

3. Drej på knapperne til værdiforøgelse

4. og værdireducering — for at indstille de ønskede tilberedningsminutter.

5. Vælg en funktion og en tilberedningstemperatur.

6. Vent ca. 5 sekunder uden at trykke på en knap for at aktivere funktionen. På displayet vises det aktuelle klokkeslæt sammen med symbolerne 🎯 og A.

Ved endt tilberedning deaktiveres varmeelementerne. På displayet vil symbolet 📊 slukke, symbolet ⚠ blinker, og der aktiveres et lydsignal.

1. For at slukke lydsignalet skal man blot trykke på en vilkårlig knap på uret med programmeringsenhed.

2. Tryk på knappen til uret 📊 for at nulstille uret med programmeringsenhed.

Det er ikke muligt at indstille tilberedningsvarigheder på over 10 timer.

For at nulstille den indstillede programmering skal man trykke og holde nede samtidigt på knapperne for værdiforøgelse + og værdireducering — og slukke ovnen manuelt.

Programmeret tilberedning

Med programmeret tilberedning menes den funktion, som gør det muligt at starte en tilberedning ved et bestemt tidspunkt, og at afslutte den efter et vist tidsrum, som brugeren har indstillet.

1. Indstil en tilberedningsvarighed som beskrevet i det foregående afsnit Tidsindstillet tilberedning.
2. Tryk på menuknappen ⓘ i 2 sekunder.

3. Tryk igen på menuknappen 📊. Displayet viser skiftevist cifrene
   0:00 og teksten dur mens symbolot A blinker. (for eksempel er det aktuelle klokkeslæt 17.30)

4. Drej på knapperne — eller + for at indstille de ønskede minutter. (for eksempel 1 time)

5. Tryk på menuknappen 📊. På displayet vises meddelelsen 🍒End skiftevist med det aktuelle klokkeslæt og den tidligere indstillede tilberedningsvarighed. (for eksempel er det viste tidspunkt for endt tilberedning 18.30).

6. Drej på knapperne eller for at indstille tidspunktet for tilberedningens afslutning. (for eksempel kl. 19.30).

Tag hensyn til, at der tilføjes nogle minutter til tilberedningsvarigheden til forvarmning af ovnen.

1. Vent ca. 7 sekunder uden at trykke på en knap for at aktivere funktionen. På displayet vises det aktuelle klokkeslæt
   og symbolerne A og slukkes, mens kontrollampen tændes.

2. Vælg en tilberedningsfunktion og en tilberedningstemperatur.

3. Ved endt tilberedning deaktiveres varmeelementerne. På displayet vil symbolet 📊 slukke, symbolet A blinker, og der aktiveres et lydsignal.

4. Sæt funktions- og temperaturknappen tilbage på 0.

5. For at slukke for lydsignalet skal man blot trykke på en vilkårlig knap på uret med programmeringsenhed.

6. Tryk samtidigt på knapperne — og + for at nulstille den indstillede programmering.

Det er ikke muligt at indstille tilberedningsvarigheder på over 10 timer.

Det er ikke muligt at indstille programmerede tilberedninger på over 24 timer.

Efter indstillingen skal man, for at se den resterende tid, trykke på menuknappen i 2 sekunder. Tryk igen på menuknappen Displayet viser meddelelsen

skiftevist med den tilberedningstid.

Minuttæller

Minuttælleren afbryder ikke tilberedningen, men gør brugeren opmærksom på, at de indstillede minutter er gået.

Timeren med minuttæller kan aktiveres på et hvilket som helst tidspunkt.

1. Hold knappen til uret 📊 nede i nogle sekunder. Displayet viser cifrene
   og symbolet 4, som
   blinker mellem timer og minutter.

1. Drej på knapperne til værdiforøgelse
   og værdireducering — for at
   indstille de ønskede minutter.

1. Vent ca. 5 sekunder uden at trykke på en knap for at afslutte indstillingen af minuttælleren. På displayet vises det

aktuelle klokkeslæt og symbolerne

Der lyder et lydsignal ved afslutningen af den indstillede tid.

1. Tryk på knappen for værdireducering

for at slukke lydsignalet.

Det er muligt at indstille en timer med minuttæller fra 1 minut of til maksimalt 23 timer og 59 minutter.

Ændring af indstillede data

1. Tryk på knappen til uret Ⓛ.
2. Drej på knapperne til værdiforøgelse
   og værdireducering
   for at
   indstille de ønskede minutter.

Annullering af indstillede data

1. Tryk på knappen til uret Ⓛ.
2. Hold samtidigt nede på knapperne til
   værdiforøgelse
   og
   værdireducering
3. Fortsæt herefter med at slukke ovnen manuelt, såfremt en tilberedning er i gang.

Valg af lydsignal

Lydsignalet kan varieres med 3 toner.

1. Hold samtidigt nede på knapperne til
   værdiforøgelse
   og
   værdireducering

1. Tryk på knappen til uret Ⓛ.
2. Tryk på knappen for værdireducering
   for at vælge et andet lydsignal.

Vejledende tilberedningstabel

Retter	Vægt (Kg)	Funktion	Rille	Temperatur (°C)	Tid (minutter)
Lasagne	3 - 4	Over/undervarme	1	220 - 230	45 - 50
Ovnbagt pasta	3 - 4	Over/undervarme	1	220 - 230	45 - 50
Kalvesteg	2	Turbo/Varmluft	2	180 - 190	90 - 100
Svinekød	2	Turbo/Varmluft	2	180 - 190	70 - 80
Pølser	1,5	Ventileret grill	4	260	15
Roastbeef	1	Turbo/Varmluft	2	200	40 - 45
Stegt kanin	1,5	Varmluft	2	180 - 190	70 - 80
Kalkunfilet	3	Turbo/Varmluft	2	180 - 190	110 - 120
Nakkesteg	2 - 3	Turbo/Varmluft	2	180 - 190	170 - 180
Stegt kylling	1,2	Turbo/Varmluft	2	180 - 190	65 - 70
					1. side	2. side
Svinekoteletter	1,5	Ventileret grill	4	260	15	5
Spareribs	1,5	Ventileret grill	4	260	10	10
Bacon	0,7	Grill	5	260	7	8
Svinefilet	1,5	Ventileret grill	4	260	10	5
Oksefilet	1	Grill	5	260	10	7
Lakseørred	1,2	Turbo/Varmluft	2	150 - 160	35 - 40
Havtaske	1,5	Turbo/Varmluft	2	160	60 - 65
Pighvar	1,5	Turbo/Varmluft	2	160	45 - 50
Pizza	1	Turbo/Varmluft	2	260	8 - 9
Brød	1	Varmluft	2	190 - 200	25 - 30
Focaccia	1	Turbo/Varmluft	2	180 - 190	20 - 25
Bundt kage	1	Varmluft	2	160	55 - 60
Tærte	1	Varmluft	2	160	35 - 40
Ricotta-tærte	1	Varmluft	2	160 - 170	55 - 60
Fyldte tortellini	1	Turbo/Varmluft	2	160	20 - 25
Sandkage	1,2	Varmluft	2	160	55 - 60
Profiteroles	1,2	Turbo/Varmluft	2	180	80 - 90
Sandkage	1	Varmluft	2	150 - 160	55 - 60
Riskage	1	Turbo/Varmluft	2	160	55 - 60
Briocher	0,6	Varmluft	2	160	30 - 35

Tiderne, som er angivet i tabellen, indeholder ikke forvarmningstid og er vejledende.

4 Rengøring og vedligeholdelse

Bemærkninger

Ukorrekt anvendelse Risiko for skader på overfladerne

• Brug ikke dampstråler til rengøring af apparatet.
• På ståldele eller dele, som er overfladebehandlet med metalfinish (f.eks. anodiseringer, forniklinger, og forkromninger), må ikke anvendes produkter til rengøringen, som indeholder klor, ammoniak eller blegemiddel.
• Brug ikke rengøringsmidler, som ridser eller ætser (f.eks. produkter i pulverform, pletrensere eller metalsvampe) på delene i glas.
• Anvend ikke materialer, som er ru eller slibende, eller skarpe metalskrabere.
• Vask ikke aftagelige dele såsom kogepladens riste, brænderdækslerne og møtrikkerne i opvaskemaskinen.
• Undgå at spilde sukker eller søde blandinger på kogepladen under tilberedningen. Læg ikke materialer eller substanser, der kan smelte (plastik eller sølvpapir), på kogepladen under tilberedningen.

Det anbefales at anvende rengøringsmidler, som er distribueret af fabrikanten.

Rengøring af overfladerne

For at vedligeholde overfladerne skal de rengøres regelmæssigt, hver gang de har været brugt, men først efter de er afkølet.

Almindelig daglig rengøring

Anvend altid specifikke produkter uden slibeeffekt og klorholdige syrer.

Hæld produktet på en fugtig klud og tør overfladerne af, skyl omhyggeligt, og tør efter med en blød klud eller med en mikrofiberklud.

Pletter fra mad eller rester

Det er vigtigt at undgå at bruge skuresvampe i stål eller skrabere, der ridser, for ikke at beskadige overfladerne.

Brug almindelige produkter, som ikke ridser, eventuelt med hjælp fra redskaber i træ eller plastic. Skyl grundigt, og tør efter med en blød klud eller med en mikrofiberklud.

Undgå at lade sukkerholdige madvarer (f. eks. marmelade) tørre inde i ovnen, da de kan ødelægge emaljen indvendigt i apparatet.

Efter rengøringen skal man omhyggeligt tørre apparatet af for at undgå dryp af vand og sæbe, der kan forhindre korrekt funktion og ødelægge det udseende.

4.1 Rengøring af kogepladen

Rengøring af den glaskeramiske kogeplade

Eventuelle mærker efterladt af gryder med aluminiumsbund kan fjernes med en fugtig klud med eddike. Såfremt der efter tilberedningen er fastbrændte rester der skylles efter med vand og tørres grundigt med en ren klud.

Sandkornene, der kan være faldet ned på kogepladen under rengøring, fra f.eks. salat eller kartofler, risikerer at ridse den, når gryderne flyttes.

Fjern derfor omgående al sand og jord fra kogepladens overflade.

Kromatiske ændringer har ingen indflydelse på glassets funktion og holdbarhed. Det drejer sig faktisk ikke om ændringer af kogepladens materiale, men blot om rester, der ikke er fjernet, og som derfor er forkullede.

Der kan opstå blanke overflader som skyldes, at grydernes bund er trukket hen over kogepladen, især hvis de er af aluminium, samt brug af uegnede rengøringsmidler. Det er vanskeligt at fjerne disse ved hjælp af almindelige rengøringsmidler. Det kan være nødvendigt at gentage rengøringen flere gange. Brug af aggressive rengøringsmidler, eller grydernes glidning hen over overfladen, kan med tiden slibe dekorationerne af kogepladen, og kan medføre, at der dannes mærker.

Ugentlig rengøring

Rengør og plej kogepladen en gang om ugen med et almindeligt produkt til rengøring af glaskeramik. Overhold altid producentens anvisninger. Silikonen i disse produkter skaber en beskyttende film, der er vand- og smudsafvisende. Alle mærker forbliver på filmen og kan derfor nemt fjernes. Tør herefter overfladen med en ren klud. Sørg for, at der ikke findes rester fra rengøringsmiddel på kogepladens overflader, da de kan reagere kraftigt, når de opvarmes, og ændre strukturen.

Knap

Anvend ikke hårde produkter med alkohol eller produkter til rengøring af stål og glas til rengøring af knapperne, da de kan forårsage permanente skader.

Knapperne vaskes med en blød klud, fugtet med lunkent vand, og tørres grundigt. De kan aftages ved at trække dem ud af deres lejer.

4.2 Rengøring af ovnlågen

Afmontering af ovnlågen

For at lette rengøringen anbefales det at fjerne ovnlågen og placere den på et viskestykke.

For at tage ovnlågen af, skal du gøre som følger:

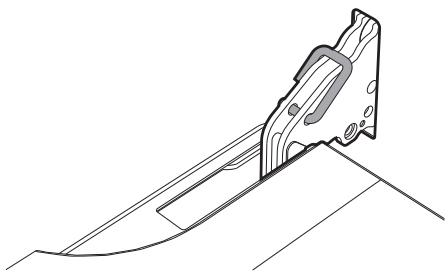

1. Åbn lågen helt, og indsæt to små stifter i hullerne på hængslerne, som er angivet på figuren.

1. Hold på lågen på begge sider med begge hænder, løft den opad i en vinkel på ca. 30°, og træk den ud.

1. For genmontering af lågen indsættes hængslerne i de tilhørende åbninger på ovnen, mens man sikrer sig at lejerne A tilsluttes helt til åbningerne. Lågen sænkes nedad, og når den er på plads fjernes de små stifter fra hullerne i hængslerne.

Rengøring af ovnlågens ruder

Vi anbefaler, at ovnlågens ruder altid holdes rene. Brug sugende køkkenrulle. Hvis snavset på ruderne sidder godt fast, skal disse renses med en fugtig svamp og et almindeligt rengøringsmiddel.

Rengøring og vedligeholdelse

Afmontering af de indvendige ruder

For at lette rengøringen kan man afmontere de indvendige ruder, der udgør lågen.

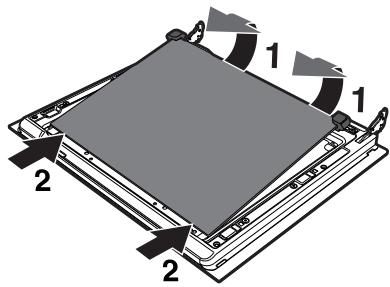

1. Den indvendige rude tages af ved at der trækkes forsigtigt opad på den bagerste del, mens man følger bevægelsen, som er angivet med pilene (1). På denne måde løsnes de 4 stifter fra deres lejer på ovnlågen.

2. Efterfølgende trækkes opad på den forreste del af ruden (2).

1. Fjern mellemruden ved at løfte den opad, og følg den samme procedure til den indvendige rude, men sørg for at presse den forreste del af ruden (2) mod den indvendige del af apparatet.

1. Rengør den udvendige rude og de som blev afmonteret før. Brug sugende køkkenrulle. Hvis snavset på ruderne sidder godt fast, skal disse renses med en fugtig svamp og et neutralt rengøringsmiddel.

1. Indsæt ruderne igen i omvendt rækkefølge i forhold til afmonteringen.

2. Sæt den indvendige rude på plads. Sørg for at centrere og indsætte de 4 stifter i deres lejer på ovnlågen, ved hjælp af et let tryk.

Rengøring og vedligeholdelse

4.3 Rengøring af ovnrummet

For at vedligeholde ovnummet bør det rengøres jævnligt, efter det er afkølet. Undgå at lade madrester tørre inde i ovnummet, da det kan ødelægge emaljen. Tag alle løse dele ud af ovnen.

For at lette rengøringen anbefales det at afmontere:

• lägen
• støtterammerne til riste/bradepander
• ovnens tætningsliste

Det anbefales at tænde ovnen på maksimal temperatur i ca. 15/20 minutter, efter at den er blevet renset med særlige produkter, for at fjerne eventuelle rester.

Rengøring af ristene og bradepanderne

Rens ristene og bradepanderne med varmt vand og rengøringsmidler uden slibemiddel, og skyl og tør de fugtige dele grundigt.

Afmontering af støtterammerne til riste/bradepander

Afmonteringen af skinnernes ramme gør det endnu lettere at rengøre sidevæggene. Dette indgreb udføres hver gang man anvender den automatiske rengøringscyklus (kun på enkelte modeller).

For afmontering af skinnernes rammer. Træk rammen mod det indvendige af ovnen, så den kobles fra fæstningen A, og træk den derefter ud af lejerne bag på B.

Ved endt rengøring gentages de ovenfor beskrevne indgreb for genmontering af rammerne.

Rengøring og vedligeholdelse

4.4 Vapor Clean

Vapor Clean er en hjælpeforanstaltning til rengøring, som letter afrensning af snavs. Takket være denne metode er det særlig nemt at rense ovnummet indvendigt. De snavsede rester blødgøres af varmen og vanddampen, hvilket letter den efterfølgende afrensning.

Ukorrekt anvendelse Risiko for skader på overfladerne

• Fjern madrester eller spildt mad fra tidligere tilberedninger fra ovnrummet.
• Udfør kun indgreb for assisteret rengøring ved kold ovn.

Indledende indgreb

Før start af Vapor Clean:

• Fjern alt tilbehør inde i ovnrummet.
• Hæld ca. 40 cl vand på bradepanden. Sørg for, at det ikke løber ud over fordybningen.

- Spray en opløsning af vand og opvaskemiddel ind i ovnummet med en forstøver. Ret strålen mod sidevæggene, opad, nedad og mod afskærmningen.

- Luk lågen.

Det anbefales at udføre maksimalt 20 tryk.

Indstilling of Vapor Clean

1. Drej funktionsknappen til symbolet og temperaturknappen til symbole
2. Indstil en varighed på 18 minutter ved hjælp af uret med programmeringsenhed.

Vapor Clean-rengøringscyklussen starter nogle få sekunder efter det seneste tryk på prorammeringsenhedens knapper.

1. Ved afslutning af Vapor Cleanrengøringscyklussen deaktiverer timeren ovnens varmeelementer, lydsignalet aktiveres, og tallene på programmeringsenhedens urskive blinker.

Afslutning af Vapor Clean rengøringscyklus

1. Åbn lågen og aftør det mindre genstridige snavs med en mikrofiberklud.
2. På mere genstridige skorper skal du bruge en slibefri svamp med messingtråde.
3. I tilfælde af fedtrester er det muligt at anvende særlige produkter til rengøring af ovne.
4. Fjern det overskydende inde i ovnrummet.

For en bedre hygiejne og for at undgå at madvarerne får en ubehagelig lugt, skal man udføre en tørring af ovnummet ved hjælp af en ventilationsfunktion på 160 °C i ca. 10 minutter.

Det anbefales at bruge gummihandsker under disse indgreb.

For at lette den manuelle rengøring af de dele, som er mest vanskelige at nå, anbefales det at afmontere lågen.

4.5 Særlig vedligeholdelse

Udskiftning af pæren til ovnlyset

Dele under elektrisk spænding Fare for dødeligt elektrisk stød

- Deaktivér apparatets strømforsyning.

Ovnen er forsynet med to lampe på 40 W.

1. Fjern alt tilbehør inde i ovnrummet.
2. Fjern støtterammerne til riste/bradepander.
3. Fjern lampens låg ved hjælp af et værktøj (for eksempel en skruetrækker).

Sørg for ikke at ridse emaljen på ovnrummets væg.

Rengøring og vedligeholdelse

1. Træk pæren ud og fjern den.

Rør aldrig halogenpæren direkte med fingrene, men anvend isolerende beskyttelse.

1. Sæt en ny lampe i.
2. Genmontér dækslet. Lad formpresningen inde i ruden (A) vende ud mod lågen.

1. Tryk låget i bund, så det slutter helt tæt til fatningen.

Afmontering og montering af tætningslisten

Afmontering af tætning:

- Frigør krogene i de 4 hjørner og i midten, og træk tætningslisten udad.

Montering af tætning:

- Hægt krogene på de 4 hjørner og i midten af tætningslisten.

Gode råd til vedligeholdelse af tætningen

Tætningen skal være blød og elastisk.

- For at holde tætningslisten ren bruges en svamp, som ikke ridser, og der vaskes med lunkent vand.

5 Installation

5.1 Placering

Tungt apparat Fare for kvæstelser ved knusning

- Placér apparatet i køkkenelementet med hjælp fra en anden person.

Tryk på den åbne läge Risiko for skader på apparatet

• Brug ikke lågen til at løfte og placere apparatet i køkkenelementet.
• Pres ikke for hårdt på den åbne läge.

Varmeudslip under apparatets funktion Risiko for forbrændinger

- Finér, pålimede paneler eller beklædninger i plastik på tilstødende køkkenelementer skal være varmeresistente (mindst 90 °C).

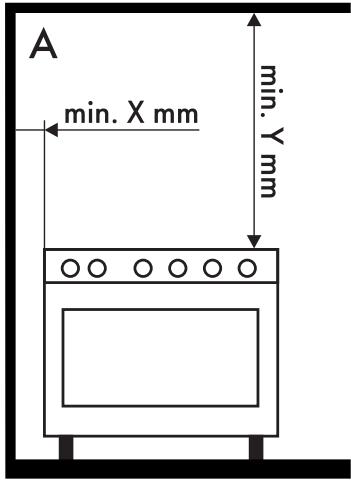

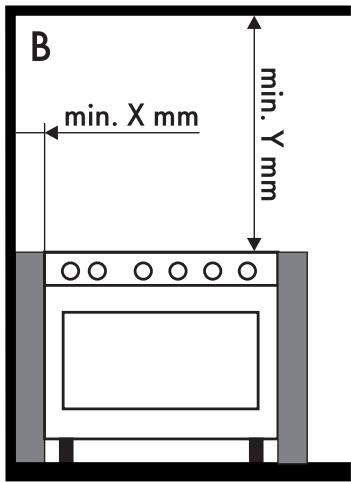

Apparatet kan anbringes ved vægge, hvoraf den ene er højere end køkkenbordet, med en minimum afstand på X mm fra apparatets side, som vist på figur "A" og "C", i henhold til installationsklasserne.

Udhæng placeret over køkkenbordet skal have en afstand fra apparatet, som minimum er lig med Y mm. Såfremt der installeres en emhætte over kogepladen, henvises til instruktionsmanualen for emhætten, for overholdelse af den korrekte afstand.

X	150 mm
Y	750 mm

Afhængigt af installationstypen tilhører dette apparat klasserne:

A - Klasse 1
(Fritstående apparat)

B - Klasse 2, underklasse 1 (Indbygget apparat)

C - Klasse 2, underklasse 1 (Indbygget apparat)

Apparatet skal installeres af en kvalificeret tekniker og ifølge de gældende standarder.

Apparatets mål

A	600 mm
B	600 mm
C1	min. 150 mm
D	900 - 915 mm
H	750 mm
I	450 mm
L2	600 mm

¹ Minimumsafstand fra sidevæggene eller andre brændbare materialer.
² Minimumsbredde på kabinet (=A).

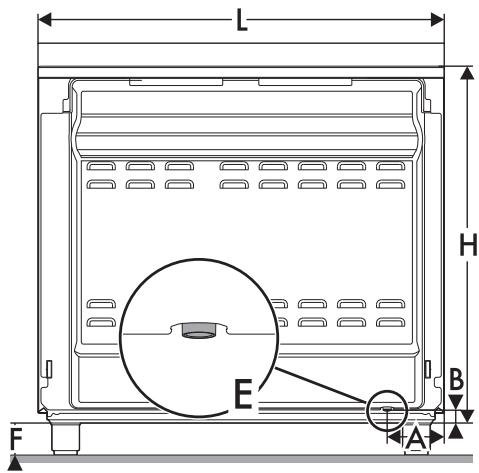

Apparatets mål: placering af strømtilslutningerne (mm)

A	124
B	32
F	min. 70Max. 110	min. 105Max. 160
H	770
L	598

E= Elektrisk tilslutning

Placering og nivellering

Tungt apparat Risiko for skader på apparatet

• Indsæt først de forreste fodstøtter og herefter de bagerste.
• Efter at have udført tilslutningen til gas og den elektriske tilslutning, skal de fire medfølgende fodstøtter skrues på apparatet.

For at opnå stabilitet er det af største vigtighed, at apparatet er korrekt nivelleret på gulvet.

- Stram eller løsn fodstøtten for neden for at nivellere og stabilisere apparatet på gulvet.

Fastgørelse til muren

For at undgå at apparatet vælter, skal man installere stabiliseringsanordningerne.

1. Skru fikseringspladen til væggen fast bag på apparatet.

1. Justér højden på de 4 fodstøtter.

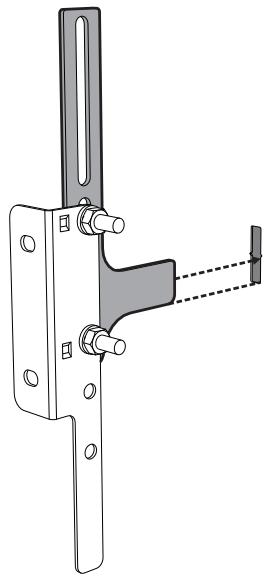

1. Montér fastgørelsesbeslaget.

1. Tilpas bunden på hængslet på fastgørelsesbeslaget med bunden af udskæringen på fikseringspladen til muren.

1. Tilpas bunden af fastgørelsesbeslaget helt til jorden, og stram skruerne for at fastgøre målene.

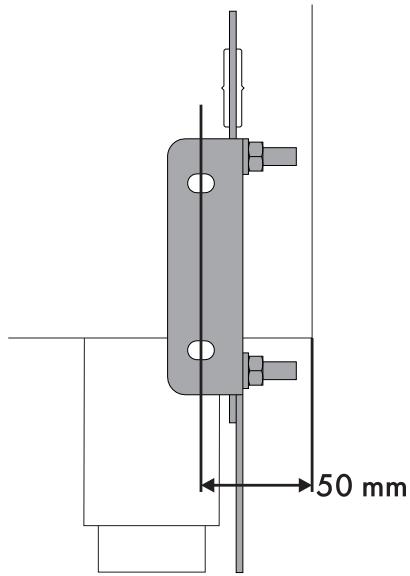

1. Tag højde for afstanden på 50 mm fra siden af apparatet til hullerne i beslaget.

1. Skub beslaget på væggen og indtegn placeringen af hullerne, der skal udbores i muren.

1. Efter udførsel af hullerne i væggen, skal man bruge rawplugs med skruer for at fastgøre beslaget til muren.
2. Skub komfuret mod væggen, og indsæt samtidigt beslaget i pladen, som er fastgjort bag på apparatet.

5.2 Elektrisk tilslutning

Elektrisk spænding Fare for dødeligt elektrisk stød

• Den elektriske tilslutning skal udføres af en kvalificeret tekniker.
• Man skal bære personligt beskyttelsesudstyr.
• Det er et krav at der er jordtilslutning i henhold til sikkerhedsstandarderne for det elektriske anlæg.
• Deaktivér hovedstrømforsyningen.
• Træk aldrig i kablet for at hive stikket ud.
• Anvend kun kabler, der er varmeresistente op til mindst 90 °C.
• Spændingsmomentet på skruerne på forsyningskablerne på klemkassen skal være lig med 1,5-2 Nm.

Generelle informationer

Kontrollér, at egenskaberne på det elektriske net passer til de data, der er angivet på skiltet.

Identifikationsskiltet med tekniske data, serienummeret og mærkningen er synligt placeret på apparatet.

Skiltet må aldrig fjernes.

Udfør jordforbindelsen med et kabel, som er mindst 20 mm længere end de andre.

Apparatet kan fungere på følgende måder:

- 220-240 V 2\~

Et trepolet kabel på 3 x 6 mm².

- 3220-240 V 3\~

Et firepolet kabel på 4 x 4 mm².

- 220-240 V 1N\~

Et trepolet kabel på 3 x 6 mm².

- 380-415 V 2N\~

Et firepolet kabel på 4 x 4 mm².

- 380-415 V 3N\~

Et fempolet kabel på 5 x 2,5 mm².

De angivne værdier refererer til tværsnittet på den indvendige ledning.

Strømforsyningskablerne er dimensioneret, så de tager højde for samtidighedsfaktoren (i overensstemmelse med EN 60335-2-6 standarden).

Fast tilslutning

Sørg for, at der på strømforsyningsledningen er en enhed, der sikrer afbrydelse fra det omnipolære netværk, med en åbningsafstand mellem kontakterne, der muliggør fuldstændig afbrydelse under forholdene i overspændingskategori III i overensstemmelse med installationsreglerne.

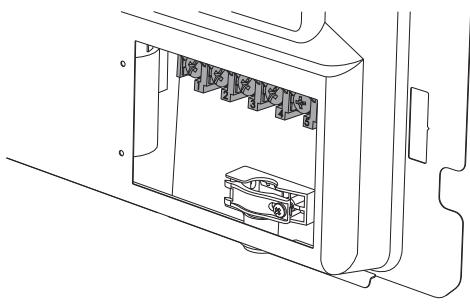

Adgang til klemrækken

For at tilslutte strømforsyningskablet skal man have adgang til klemrækken, der sidder på den bagerste skærm:

1. Fjern skruerne der fastgør lågen til den bagerste skærm.

1. Drej lågen en smule og tag den ud af dens leje.

1. Montér strømforsyningskablet.

Det anbefales at løsne kabelholderens skrue, før strømforsyningskablet monteres.

1. Når det er gjort, sættes lågen på den bagerste skærm igen, og den fastgøres med de tidligere afmonterede skruer.

5.3 Til installatøren

• Stikket skal være tilgængeligt efter installationen. Undgå at bukke eller indeklemme tilslutningskablet til det elektriske net.
• Apparatet skal installeres ifølge installationsskemaerne.
• Såfremt apparatet ikke fungerer korrekt efter udførsel af alle kontrollerne, skal du henvende dig til dit lokale og autoriserede servicecenter.
• Når apparatet er installeret korrekt, beder vi dig venligst instruere brugeren i den korrekte anvendelsesmetode.
