BRUKSANVISNING CX60ISVT9 SMEG

Innholdsfortegnelse

1 Advarsler 140

1.1 Generelle sikkerhetsregler 140
1.2 Produsentens ansvar 143
1.3 Produktets formål 144
1.4 Typeskilt 144
1.5 Denne bruksanvisningen 144
1.6 Avhending 144
1.7 For å spare energi 145
1.8 Hvordan lese bruksanvisningen 145

2 Beskrivelse 146

2.1 Generell beskrivelse 146
2.2 Platetopp 147
2.3 Betjeningspanel 148
2.4 Andre deler 148
2.5 Tilgjengelig tilbehør 149

3 Bruk 150

3.1 Bruk av tilbehøret 152
3.2 Bruk av platetoppen 152
3.3 Bruk av ovnen 159
3.4 Tilberedningsråd 160
3.5 Programmeringsklokke 161

4 Rengjøring og vedlikehold 167

4.1 Rengjøring av platetoppen 168
4.2 Rengjøring av døren 169
4.3 Rengjøring av ovnsrommet 171
4.4 Vapor Clean 172
4.5 Ekstraordinært vedlikehold 173

5 Installasjon 175

5.1 Plassering 175
5.2 Strømtilkobling 180
5.3 For installatøren 182

OVERSETTELSE AV DEN ORIGINALE BRUKSANVISNINGEN

Vi anbefaler at du leser denne bruksanvisningen grundig. Den inneholder alle nødvendige instruksjoner for å opprettholde produktets estetiske og funksjonelle egenskaper.

For mer informasjon om produktet besøker du: www.smeg.com

1 Advarsler

1.1 Generelle sikkerhetsregler

Personskader

• Dette produktet og dets tilgjengelige deler blir svært varme under bruk. Ikke berør varmeelementene under bruk.
• Beskytt hendene med grillvotter när mat flyttes inne i ovnsrommet.
• Slukk aldri flammer/branntilløp med vann. Slå av produktet og dekk til flammen med et lokk eller et brannteppe.
• Dette produktet kan brukes av barn på 8 år eller større, og av personer med reduserte fysiske, sansemessige eller mentale evner, eller med manglende erfaring og kunnskap, så framt de overvåkes av, og har fått opplæring i, sikker bruk av produktet - og forstår farene som er forbundet med dette.

- Barn må ikke leke med produktet.

- Hold barn under 8 år på avstand hvis de ikke er under konstant oppsyn.

- Ikke la barn under 8 år nærme seg produktet när det er i bruk.

- Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.

• Vær oppmerksom på at konesonene blir fort varme. Ikke plasser tomme gryter på varmen. Fare for overoppheting.
• Fett og olje kan ta fyr hvis de overopphetes. Ikke gå fra tilberedning av mat som inneholder olje og fett. Hvis olje eller fett tar fyr, må de aldri slukkes med vann. Legg lokket på gryten og slå av kokesonen.
• Tilberedningen må alltid holdes under oppsyn. En kort tilberedningstid må hele tiden holdes under oppsyn.
• Under bruk må ikke metallgjenstander (servise eller bestikk) legges på platetoppen, fordi de kan overopphetes.
• Ikke stikk spisse metallgjenstander (bestikk eller verktøy) inn i rillene.
• Ikke hell vann direkte på svært varme stekebrett.
• Hold døren lukket under stekingen.
• Hvis du må sjekke maten eller när tilberedningen er ferdig, åpne døra 5 centimeter i noen få sekunder, la dampen slippe ut, og åpne så døra helt.

• Ikke åpne oppbevaringsrommet (der det finnes) når ovnen er på og fremdeles varm.

• Gjenstandene inne i oppbevaringsrommet vil kunne bli svært varme när ovnen er i bruk.

• IKKE BRUK ELLER OPPBEVAR BRENNBARE MATERIALER INNE I OPPBEVARINGSROMMET (HVIS DET FINNES), OG HELLER IKKE I NÆRHETEN AV PRODUKTET.
• IKKE BRUK SPRAYFLASKER I NÄRHETEN AV DETTE PRODUKTET MENS DET ER I BRUK.
• Slå av produktet etter bruk.
• IKKE FORETA ENDRINGER PÅ PRODUKTET.
• Bruk personlig verneutstyr ved inngrep på produktet (installasjon, vedlikehold, plassering eller flytting).
• Slå av hovedstrømforsyningen før inngrep på produktet.
• Installasjon og service skal utføres av autorisert tekniker i samsvar med gjeldende standarder.
• Prøv aldri å reparere produktet selv, eller uten hjelp fra en autorisert tekniker.
• Dra aldri i ledningen for å trekke ut støpselet.
• Hvis strømkabelen er skadet må du for å unngå skader kontakte teknisk avdeling for at de skal få den skiftet ut.

Skader på produktet

• Ikke bruk slipende eller etsende rengjøringsmidler på glassdeler (f.eks. produkter i pulverform, flekkfjernere og stålsvamper).
• Bruk eventuelt redskaper i tre eller plast.
• Rister og bakebrett må settes inn i ovnsstigene til de stopper. De mekaniske sikkerhetslåsene som hindrer at disse kan trekkes ut, må være vendt nedover og mot ovnsrommets bakre del.

• Ikke sett deg på produktet.
• Ikke bruk dampstråler til rengjøring av produktet.
• Ikke dekk til åpninger for ventilasjon og varmespredning.
• Ikke gå fra produktet under tilberedninger med bruk av fett eller olje, fordi disse kan ta fyr hvis de overopphetes. Vær svært forsiktig.
• Fare for brann: ikke lagre gjenstander på kokeoverflatene.

• PRODUKTET MÅ IKKE UNDER NOEN OMSTENDIGHETER BRUKES TIL Å VARME OPP ROM.

• Ikke bruk sprayprodukter i nærheten av ovnen.

• Ikke bruk plastservise eller - beholdere for tilberedning av mat.
• Ikke sett hermetikkbokser eller lukkede beholdere inn i ovnsrommet.
• Ta ut alle stekebrett og rister som ikke brukes til stekingen.
• Ikke dekk til bunnen i ovnsrommet med aluminiumsfolie eller tinnfolie.
• Ikke sett gryter eller stekebrett direkte på bunnen i ovnsrommet.
• Ved bruk av bakepapir må det plasseres slik at det ikke hindrer sirkulasjonen av varmluft i ovnsrommet.
• Ikke bruk den åpne døren for å sette gryter eller stekebrett på det innvendige glasspanelet.
• Kokekar og stekepanner må plasseres innenfor platetoppens ytre omkrets.
• Alle kokekar må ha jevne, flate bunner.
• Dersom noe væske skulle koke over eller bli sølt, fjern den overflødige væsken fra platetoppen.
• Ikke hell syreholdige stoffer slik som sitronsaft eller eddik på kokeflaten.
• Ikke sett tomme kokekar eller stekepanner på tente kokesoner.

- Hvis det oppstår sprekker eller hvis kokeflaten i glasskeramikk skulle bli ødelagt, må du slå av produktet umiddelbart. Koble fra strømforsyningen og kontakt teknisk service.

- Personer med pacemakere eller andre lignende innretninger må først sørge for at bruk av disse enhetene ikke settes i fare av det induktive feltet, hvis frekvensområde er mellom 20 og 50 kHz.

- I henhold til bestemmelsene om elektromagnetisk kompatibilitet, faller induksjonstoppen inn under gruppe 2 og klasse B (EN 55011).

- Ikke bruk dampstråler til rengjøring av produktet.

- Ikke bruk grove eller slipende materialer, eller spisse metallskraper.

- Ikke bruk rengjøringsprodukter som inneholder klor, ammoniakk eller blekemiddel på ståldeler, eller deler med metallisk overflatefinish (f.eks. anodisering, fornikling eller kromatering).

- Ikke bruk slipende eller etsende rengjøringsmidler på glassdeler (f.eks. produkter i pulverform, flekkfjernere og stålsvamper).

- Ikke vask avtakbare deler, f.eks. platetoppens rister, brennerkronene og -dekslene i oppvaskmaskin.

• Ikke bruk døren som vektstang for å løfte produktet på plass under montering.
• Ikke utsett den åpne døren for harde trykk.
• Ikke bruk håndtaket for å løfte eller flytte dette produktet.

Installasjon

• DETTE PRODUKTET MÅ IKKE INSTALLERES I BÅTER ELLER CAMPINGVOGNER.
• Produktet må ikke installeres på en pidestall.
• Plasser produktet i møbeldelen ved hjelp av en annen person.
• For å unngå mulige overopphetinger må ikke produktet installeres bak en dekorasjonsdør eller et panel.
• Strømtilkoblingen må utføres av autorisert teknisk personale.
• Det er påbudt med jording i henhold til gjeldende sikkerhetsregler for elektriske anlegg.
• Bruk kabler som tåler temperaturer på minst 90 °C.
• Skruene til forsyningsledningene på klemmebrettet må trekkes til med et dreiemoment på 1,5 - 2 Nm.

For dette produktet

• Slå av platene etter bruk. Du må aldri stole på kun kokekarsensoren.
• Hold barna under konstant oppsyn, da de neppe kan se restvarmeindikatorene som lyser. Etter bruk holder kokesonene seg meget varme over en viss tid, selv om de er slått av. Pass på at barn aldri kommer i kontakt med dem.
• Unngå likevel at harde og tunge gjenstander faller ned på den keramiske platetoppen, da de vil kunne føre til skader hvis de har skarpe kanter.
  • Overflaten i glasskeramikk må ikke brukes til å sette fra seg ting.
• Forsikre deg om at produktet er slått av før lampen skiftes ut.
• Ikke støtt eller sett deg på døren när den er åpen.
  • Pass på at gjenstander ikke setter seg fast i dørene.

1.2 Produsentens ansvar

Produsenten er ikke ansvarlig for skader på personer eller gjenstander forårsaket av:

• bruk av produktet til annen bruk enn den som er beskrevet,
• manglende overholdelse av kravene i brukerhåndboken,
• tukling med noen del av produktet,
• bruk av ikke-originale reservedeler.

1.3 Produktets formål

• Dette produktet er tiltenkt tilberedning av mat i et husholdningsmiljø. Enhver annen bruk er feilaktig bruk.
• Produktet er ikke utviklet for å fungere med eksterne tidtakere eller fjernstyrte systemer.

1.4 Typeskilt

Typeskiltet viser tekniske data, serienummer og merkenavnet til produktet. Typeskiltet må ikke fjernes av noen grunn.

1.5 Denne bruksanvisningen

Denne bruksanvisningen er en viktig del av produktet og må derfor oppbevares i sin helhet på et sted som er lett tilgjengelig under hele produktets levetid.

Før produktet brukes må denne bruksanvisningen leses nøye.

1.6 Avhending

Dette apparatet er i samsvar med WEEE-direktivet (2012/19/EU), og må kasseres adskilt fra annet avfall når produktets levetid er over. I henhold til gjeldende EU direktiver inneholder ikke produktet stoffer i store nok mengder til å kunne regnes som å være farlig for helse og miljø.

For å kaste produktet:

- Kutt av strømledningen og fjern den sammen med støpselet.

Elektrisk spenning Fare for elektrisk støt

• Slå av hovedstrømforsyningen.
• Koble strømledningen fra strømforsyningen.

- Lever inn produktet til godkjente gjenbruksstasjoner for elektrisk og elektronisk avfall, eller returner det til forhandleren ved kjøp av et tilsvarende produkt.

Produktets emballasje består av resirkulerbare materialer som ikke forurenser.

- Lever inn emballasjen til en godkjent gjenbruksstasjon.

Plastemballasje Fare for kvelning

• Ta vare på emballasjen på en forsvarlig måte.
• Ikke la barn leke med plastemballasjen.

1.7 For å spare energi

• Forvarm produktet kun dersom det står i oppskriften.
• Hvis ikke annet er angitt på pakken, skal frosne matvarer tines før de settes inn i ovnsrommet.
• Dersom det skal utføres flere tilberedelser anbefaler vi å tilberede matvarene en etter en for å utnytte det varme ovnsrommet best mulig.
• Bruk fortrinnsvis mørke metallformer: de har bedre evne til å absorbere varme.
• Fjern alle bakebrettene og ristene som ikke skal brukes under tilberedning fra ovnsrommet.
• Stopp tilberedningen noen minutter før den tiden som vanligvis brukes. Tilberedningen vil fortsette for de gjenværende minuttene med varmen som har samlet seg inne i ovnen.
• Reduser åpning av døren til et minimum, for å unngå varmetap.
• Sørg for at ovnsrommet alltid er rent.

1.8 Hvordan lese bruksanvisningen

Denne bruksanvisningen bruker følgende lesekonvensjoner:

Advarsler

Generell informasjon om denne bruksanvisningen, om sikkerhet og endelig avhending.

Beskrivelse

Beskrivelse av produktet og tilbehøret.

Bruk

Informasjon om bruk av produktet og dets tilbehør, matlagingsråd.

Rengjøring og vedlikehold

Informasjon om riktig rengjøring og vedlikehold av produktet.

Installasjon

Informasjon for kvalifisert tekniker: installasjon, oppstart og inspeksjon.

Sikkerhetsadvarsler

Informasjon

Råd

1. Avsnitt i bruksanvisningen.

- Enkelt bruksanvisning.

2 Beskrivelse

2.1 Generell beskrivelse

1 Platetopp
2 Betjeningspanel
3 Lys

4 Pakning
5 Dør
6 Vifte

1,2,3..

Ovnsstiger for rister/bakebrett

2.2 Platetopp

Sone	Størrelser H x L (mm)	Maks. absorbert effekt (W)*	Effektforbruk i Booster-funksjon (W)*
1	180 x 180	1850	2100
2	145 x 145	1200	1400
3	180 x 180	1850	2100
4	145 x 145	1200	1400

* effektene er veiledende og kan variere, de er avhengige av kokekaret som brukes som brukes, eller av valgte innstillinger.

Fordeler ved induksjonstopp

Platetoppen er utstyrt med en induksjonsgenerator for hver kokesone. Hver generator under kokeflaten genererer et elektromagnetisk felt som strekker seg ut gjennom den glasskeramiske platetoppen og varmer opp bunnen av kokekaret. I induksjonstoppen blir induksjonsvarmen ikke lenger overført fra konesonen, men oppstår direkte inne i kokekaret.

• Innsparing av energi takket være den direkte overføringen av energi til kokekaret (det trenges spesielle kokekar som har en magnetiserbar bunn) sammenlignet med tradisjonell, elektrisk tilberedning.
• Større sikkerhet takket være overføringen av energi kun til kokekaret som er plassert på platetoppen.
• Høy effektivitet av overføring av energi fra sonen på induksjonstoppen til selve bunnen av kokekaret.
• Svært raskt oppvarming.
• Redusert fare for forbrenning, da kokeflaten er kun den som varmes opp i bunnen av kokekaret; spilt mat brenner seg ikke fast.

2.3 Betjeningspanel

1 Temperaturknapp

Med denne knappen kan du velge tilberedningstemperaturen.

Drei knappen i klokkeretningen til ønsket verdi mellom minimum og maksimum.

2 Kontrollampe

Tennes for å varsle om at ovnen er i forvarmingsfasen. Slukkes når temperaturen er nådd. Regelmessig slukking og antenning indikerer at temperaturen som er stilt inn inne i ovnsrommet holdes konstant.

3 Programmeringsklokke

Nyttig for å vise gjeldende klokkeslett, stille inn programmert tilberedning og programmere det tidsinnstilte varseluret.

4 Funksjonsknapp

De forskjellige ovnsfunksjonene er egnet for forskjellige tilberedningsmåter. Etter å ha valgt ønsket funksjon stiller du inn tilberedningstemperaturen ved hjelp av temperaturknappen.

2.4 Andre deler

Ovnsstiger

Produktet er utstyrt med ovnsstiger for plassering av stekebrett eller rister på ulike høyder. Høyden for innsetting telles nedenfra og oppover (se "Generell beskrivelse").

Innvendig belysning

Den innvendige belysningen i apparatet slår seg på:

• når døren åpnes;
• når man velger en hvilken som helst funksjon, med unntak av funksjonene
  ECO.

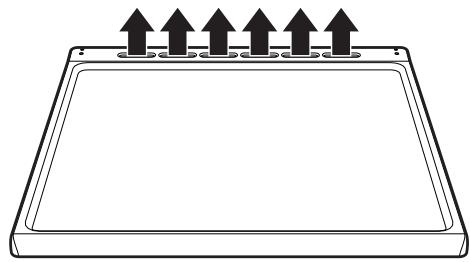

Kjølevifte

Viften avkjøler stekeovnen og settes i gang under stekingen.

Viften sørger for en normal strøm av luft som føres ut i den bakre delen av produktet og som kan fortsette i en kort tid selv etter at produktet er slått av.s

Ikke dekk til åpninger for ventilasjon og varmespredning.

2.5 Tilgjengelig tilbehør

Rist

Nyttig for plassering av beholdere med mat som skal tilberedes.

Langpanne

Nyttig for oppsamling av fett fra matvarer som ligger på risten over, og for tilberedning av kaker, kjeks...

Tilbehør som kan komme i kontakt med mat er laget av materialer i samsvar med gjeldende regelverk.

Medlevert eller valgfritt tilbehør kan bestilles fra autoriserte servicesenter. Bruk kun originalt tilbehør fra produsenten.

3 Bruk

Advarsler

Høy temperatur inne i ovnene under bruk Fare for forbrenning

• Hold døren lukket under stekingen.
• Beskytt hendene med grillvotter när mat flyttes inne i ovnsrommet.
• Ikke berør varmeelementene inni produktet.
• Ikke hell vann direkte på svært varme stekebrett.
• Ikke la barn under 8 år nærme seg produktet när det er i bruk.
• Hvis du må sjekke maten eller när tilberedningen er ferdig, åpne døra 5 centimeter i noen få sekunder, la dampen slippe ut, og åpne så døra helt.
• Fett og olje som varmes opp vil kunne antennes. Utvis maksimal forsiktighet.

Høy temperatur inne i oppbevaringsrommet Fare for forbrenning

• Du må ikke åpne lagringsseksjonen (dersom det finnes) når ovnen er på og fremdeles varm.
• Gjenstander inni lagerrommet kan være veldig varme etter bruk av ovnen.

Feilaktig bruk Fare for skade på overflater

• Ikke dekk til bunnen i ovnsrommet med aluminiumsfolie eller tinnfolie.
• Ved bruk av bakepapir må det plasseres slik at det ikke hindrer sirkulasjonen av varmluft i ovnsrommet.
• Ikke sett gryter eller stekebrett direkte på bunnen i ovnsrommet.
• Ikke bruk den åpne døren for å sette gryter eller stekebrett på det innvendige glasspanelet.
• Ikke hell vann direkte på svært varme stekebrett.
• Kokekar og stekepanner må plasseres innenfor platetoppens ytre omkrets.
• Alle kokekar må ha jevne, flate bunner.
• Dersom noe væske skulle koke over eller bli sølt, fjern den overflødige væsken fra platetoppen.
• Aldri plasser panner med bunner som ikke er helt glatte og jevne.
• Unngå at harde, solide gjenstander faller på overflaten til kokeplaten.
• Hvis du ser sprekker eller revner, må du umiddelbart koble fra produktet, ta ut strømforsyningen og ring teknisk støtte.
• Bruk ikke som støtteoverflate.

Høy temperatur inni oppbevaringsrommet under bruk Fare for brann eller eksplosjon

• Ikke bruk sprayprodukter i nærheten av produktet.
• Ikke bruk eller etterlat brennbare materialer i nærheten av ovnen eller i oppbevaringsrommet.
• Ikke bruk plastservise eller -beholdere for tilberedning av mat.
• Ikke sett hermetikkbokser eller lukkede beholdere inn i ovnsrommet.
• Hold alltid øye med produktet under tilberedninger som kan frigjøre olje og fett.
• Ta ut alle stekebrett og rister som ikke brukes til stekingen.

Første bruk

1. Fjern eventuelle beskyttelsesfilm fra utsiden eller innsiden av produktet, og fra tilbehøret.
2. Fjern eventuelle etiketter (med unntak av typeskiltet med tekniske data) fra tilbehøret og ovnsrommet.
3. Fjern og vask alt tilbehøret til produktet (se "Rengjøring og vedlikehold").

Ovnsrom

1. Varm opp den tomme ovnen til maksimal temperatur for å fjerne eventuelle rester fra produksjonen.

Glasskeramisk platetopp

1. Plasser en kasserolle full av vann på hver av konesonene foran og slå på maksimal effekt i minst 30 minutter.
2. Når disse 30 minuttene er omme, slå av de fremre kokesonene og gjenta operasjonen på kokesonene bak og på den eventuelle kokesonen i midten.
3. Hvis betjeningsknappene ikke skulle fungere på riktig måte etter at disse handlingene ble utført, kan det være nødvendig å fortsette med handlingene helt til all fuktighet har fordampet.

3.1 Bruk av tilbehøret

Rister og bakebrett

Rister og bakebrett må settes inn i ovnsstigene til de stopper.

De mekaniske sikkerhetslåsene som hindrer at man uforutsett kan dra ut risten, må være vendt nedover og mot ovnsrommets bakre del.

Sett ristene og stekebrettene forsiktig inn i ovnsrommet til de stopper opp.

Rengjør stekebrettene før de brukes første gang for å fjerne eventuelle rester fra produksjonsprosessen.

3.2 Bruk av platetoppen

Ved førstegangs kobling til strømnettet blir det utført en automatisk kontroll som tenner alle kontrollampene i noen sekunder.

Toppens betjeningsknapper og kontrollinnretninger er samlet på kontrollpanelet foran. Bruk av induksjonstoppen skjer via berøringstastene Touch-Control. Berør lett et symbol på overflaten i glasskeramikk. Hver riktig utført berøring bekreftes med et lydsignal.

On/Off: slår platetoppen på eller av.

∅ker: øker effektnivået og

tilberedningstiden.

Reduserer: minsker effektnivået og

tilberedningstiden.

Venstre kokesone foran

Venstre kokesone bak

Høyre kokesone bak

Høyre kokesone foran

Kokekar egnet for induksjonstopp

Kokekarene som brukes for tilberedning på induksjon må være av metall, ha magnetiske egenskaper og en bunn av tilstrekkelig størrelse.

Egnede kokekar:

• Kokekar i emaljert stål med tykk bunn.
• Kokekar i støpejern med emaljert bunn.
• Kokekar i flerlags rustfritt stål, ferrittisk rustfritt stål og aluminium med spesialbunn.

Ikke egnede kokekar:

- Kokekar i messing, rustfritt stål, aluminium, brannsikkert glass, tre, keramikk og terrakotta.

For å sjekke om kokekaret er egnet, kan en magnet føres nær bunnen: hvis den tiltrekkes, er kokekaret egnet for induksjonstoppen. Hvis du ikke har en magnet, kan du ha litt vann i kokekaret, sette det på en kokesone og slå på kokeplaten.

Hvis symbolet 📁 vises på displayet, betyr det at kokekaret ikke er egnet.

Bruk utelukkende kokekar med helt jevn bunn som passer til induksjonsplatene. Bruk av kasseroller med uregelmessig bunn kan sette oppvarmingssystemets effektivitet i fare, og hindre kasserollesensorens funksjon.

Kokekarsensor

Når det ikke er noe kokekar på en konesone, eller hvis kokekaret er for lite, vil det ikke sendes noen energi til sonen, og på displayet vises symbolet. Hvis det finnes et egnet kokekar på konesonen, vil sensoren avdekke dette, og slå på toppen ved det effektnivået som er stilt inn ved hjelp av knappen. Energioverføringen avbrytes også når du flytter kokekaret bort fra konesonen (på displayet vises symbolet

U). Hvis du aktiverer funksjonen med avdekking av kokekar selv om kokekaret eller pannen som er plassert på kokesonen er liten, vil kun den nødvendige energien overføres.

Grenser for kokekarsensor:

Minimumsdiameteren for bunnen til kokekaret er angitt av kryssmønstret på kokesonen.

Kokekar med en mindre diameter risikerer å ikke avdekkes av sensoren, og induksjonen aktiveres dermed ikke.

Begrense tilberedningstiden

Platetoppen har en automatisk enhet som begrenser bruksvarigheten.

Hvis man ikke endrer innstillingene for kokesonen, er den maksimale bruksvarigheten for hver enkelt sone avhengig av valgt effektnivå.

Når man aktiverer enheten for begrensing av bruksvarigheten, vil kokesonen slå seg av, et kort signal høres og hvis platen er varm, vil symbolet H vises på displayet.

Innstilt effektnivå	Maksimal varighet av tilberedningen i timer
1 - 2	8
3 - 4	6
5 - 6	5
7	3
8	2
9	1 1/2

Beskyttelse mot overoppheting

Dersom platetoppen brukes ved full effekt i lengre tid, kan elektronikken ha vanskeligheter med avkjølingen hvis romtemperaturen er høy.

For å unngå at det oppstår for høye temperaturer i elektronikken, reduseres kokesonens effekt automatisk.

Effektnivåer

Kokesonens effekt kan stilles inn på forskjellige nivåer. Tabellen viser egnede nivåer for diverse typer tilberedning.

Effektnivå	Egnet til:
0	Posisjon OFF
1 - 2	Tilberedning av små mengder mat (minimum effekt)
3 - 4	Tilberedning
5 - 6	Tilberedning av store mengder mat, steke større porsjoner
7 - 8	Steke, brune meljevning
9	Steke
P *	Steke / brune, koke (maksimal effekt)

* se power-funksjon

Slå på/slå av platetoppen

For å aktivere platetoppen er det nødvendig å holde tasten On/Off Ⓑ inne i minst 1 sekund. For å deaktivere den, må du holde tasten Ⓑ inne i minst 2 sekunder.

Platetoppen vil slå seg av automatisk innen et par sekunder, hvis det ikke velges noen effektverdi.

Slå på kokesonen

Etter å ha slått på platetoppen:

1. Velg kokesonen som skal aktiveres ved hjelp av valgtasten for den passende sonen (f.eks. høyre bakre kokesone).

2. Ved hjelp av tastene + og - kan du velge et effektnivå for tilberedningen fra 1 til 9, eller aktivere power-funksjonen, se "Power-funksjon".

Slå av konesonen

1. Velg kokesonen som skal slås av ved hjelp av valgtasten for den passende sonen.
2. Ved hjelp av tasten ■ kan du tilbakestille effektnivået til O (null).

For å slå av alle kokesonene samtidig, holder du inne tasten On/Off ⓘ i minst 2 sekunder.

Restvarme

Feilaktig bruk Fare for forbrenning

- Hold barn under oppsyn siden de ikke lett kan se restvarmeindikatoren. Matlagingssonene forblir varme en viss tidsperiode selv etter at de har blitt slått av. Pass på at barn aldri rører kokeplaten.

Hvis matlagingssonene fortsatt er varme etter at de har blitt skrudd av, vil symbolet

H vises på displayet. Symbolet forsvinner när temperaturen blir lavere enn 60 °C.

Power-funksjon

Ved hjelp av denne funksjonen er det mulig å bruke kokesonens maksimalt tilgjengelige effekt.

Etter å ha aktivert ønsket kokesone:

1. Trykk på tasten + for å nå effektnivået 9.
2. Trykk én gang til på tasten +, på displayet vises symbolet P.

For å deaktivere power-funksjonen må du trykke på tasten Ⓗ.

Kun for de fremre venstre og de høyre bakre kokesonene:

Power-funksjonen forblir aktiv i maksimalt 10 minutter, när disse er omme vil effektnivået automatisk senkes til nivå 9.

Timer/varselur

Med denne funksjonen er det mulig å programmere et timer/ varselur som avgir et lydsignal på slutten av den ønskede tiden (fra 1 til 99 minutter).

Etter å ha slått på platetoppen:

1. Trykk samtidig på tastene + og -, og 0.0 vises.

2. Velg ønsket tid i minutter med tastene + og - (hold inne tastene for en rask gjennomgang). Det vises blinkende punkter for å indikere nedtellingen.

Bruk av varseluret avbryter ikke kokesonenes funksjon, men varsler kun brukeren när de innstilte minuttene er omme.

Timeren kan aktiveres både när kokesonene er slått på eller av.

1. Når den tidligere innstilte tiden er omme, vil platetoppen varsle brukeren med en rekke lydsignaler. Det er mulig å avbryte disse signalene ved å trykke på en hvilken som helst tast.

For å deaktivere timer/varseluret under nedtellingen, må verdien nullstilles med tasten. Når displayet viser skriften 00, vil timeren bli deaktivert.

Timer for automatisk utkobling av kokesonen

Med denne funksjonen er det mulig å programmere automatisk utkobling for hver kokesone, när en bestemt tidsperiode er omme (fra 1 til 99 minutter).

1. Hvis kokesonen ikke er valgt, trykk samtidig på tastene + og -, og skriften 00 vises.

2. Trykk på nytt på tastene + og -, (hvis minst én kokesone er aktivert) det tennes et lyspunkt for å indikere sonen der tidsinnstillingen pågår.

3. Velg tidspunktet for automatisk utkobling med tastene + og — (hold dem inne for en rask gjennomgang), eller velg en ytterligere plate med tastene + og —

Hvis timeren blir aktivert uten noen aktivert kokesone, vil den fungere som timer/varselur.

1. Trykk samtidig på tastene + og -, helt til et lysende punkt vises under displayet knyttet til sonen, der man ønsker å endre den innstilte tiden. Når du har valgt ønsket sone, er det mulig å endre den tidligere innstilte tiden med tastene + og -.

2. Når den tidligere innstilte tiden er omme, vil toppen deaktivere kokesonen og varsle brukeren med en rekke lydsignaler. Det er mulig å avbryte disse signalene ved å trykke på en hvilken som helst tast.

Blokkering av betjeningsknapper

Etter å ha slått på platetoppen:

1. trykk samtidig på tastene — og +.
2. etter bekreftelsen med et lydsignal, trykk på tasten

Nå er betjeningsknappene blokkert og vises på displayet.

En mangel på nettspenning deaktiverer blokkeringen av betjeningsknappene.

For å oppheve blokkeringen av betjeningsknappene:

1. Trykk samtidig på tastene — og +,
2. etter bekreftelsen med et lydsignal, trykk på tasten ■.

Strømstyring

Platetoppen er utstyrt med en strømstyringsmodul som optimaliserer/begrenser forbruket. Hvis innstilte effektnivåer overskrider tillatte grenseverdier, vil det elektroniske kretskortet automatisk sørge for styring av platenes utgangseffekt.

Modulen forsøker å opprettholde maksimalt nivå av tilgjengelig effekt. Nivåene som er innstilt av den automatiske styringen, vises på displayet. Et effektnivå som blinker, indikerer at det blir automatisk begrenset til et nytt nivå, som er valgt av strømstyringsmodulen.

Prioritet gis av den siste innstilte sonen.

Strømstyringsmodulen har ingen innflytelse på produktets totale strømforbruk.

Tilberedningstabell

Effektverdiene som kan stilles inn er oppført i den følgende tabellen, og for hver verdi angis egnede matretter som kan tilberedes. Verdiene kan variere, avhengig av mengden av mat og forbrukerens smak.

Effektnivå	Egnet til:
1 - 2	For oppvarming av mat, hold en liten mengde av vann kokende, for å piske sauser av eggeplommer eller smør.
3 - 4	For tilberedning av faste og flytende matvarer, holde vann kokende, tine frossenmat, lage omeletter med 2-3 egg, matretter basert på frukt og grønnsaker, ulike tilberedninger.
5 - 7	Koke kjøtt, fisk og grønnsaker i saus, matretter med mye eller mindre vann, tilberede syltetøy, osv.
8 - 9	Steke kjøtt eller fisk, biff, lever, bruning av kjøtt og fisk, egg, osv.
P	Frityrsteking av poteter i olje, etc., koke opp vann raskt.

Innstilling av effektgrense for platetoppen

Induksjonstoppen er konfigurert for å fungere ved en effekt på 7 kW, men det er mulig å begrense den maksimale effekten for å la den fungere ved 4,5 kW eller ved 3,1 kW.

1. Koble komfyren fra strømnettet og vent i 10 sekunder før du gjenoppretter strømforsyningen.

Innstillingen av effektnivået til koketoppen må utføres innen 2 minutter etter at den ble koplet til strømnettet.

1. Hold de 4 tastene for valg av sone

inne samtidig i minst 3

sekunder. Det høres et lydsignal. Displayet viser gjelende effektverdi (7 kW).

1. Trykk på tastene

for å

regulere effekten til ønsket verdi (3,1 kW eller 4,5 kW).

1. Innen 60 holder du samtidig inne de 4

tastene for valg av sone

i minst 3 sekunder. Det høres et

lydsignal som bekrefter den valgte innstillingen.

Eksempel på mulige kombinasjoner på bakgrunn av den innstilte effekten

Effekt (kW)	Plate 210 venstre	Plate 180 venstre	Plate 210 høyre	Plate 180 høyre
7,4	P	7	P	7
	9	P	9	P
4,5	8	8	8	8
	0	P	8	P
	P	7	0	8
3,0	8	0	8	0
	0	P	0	P
	7	8	0	8
	0	8	7	8

3.3 Bruk av ovnen

Slå på ovnen

For å slå på ovnen:

1. Velg tilberedningsfunksjon ved hjelp av funksjonsknappen.
2. Velg temperatur ved hjelp av temperaturknappen.

Forsikre deg om at programmeringsklokken viser symbolet for tilberedningvarighet

, i motsatt fall er det ikke mulig å slå på ovnen. Trykk på tasten

for å nullstille programmeringsklokka.

Liste over funksjoner

Statisk

Siden varmen kommer nedenfra og ovenfra på samme tid passer dette systemet særlig godt for visse typer mat. Tradisjonell matlaging, også kjent som varmestråleoppvarming, passer när du bare skal tilberede en rett om gangen. Perfekt for alle typer steker, brød og kaker og i hvert tilfelle særdeles passende for kjøtt med høyt fettinnhold slik som gås og and.

Undervarme med omluft

Kombinasjonen av viften med det nedre varmeelementet, tillater en raskere tilberedning av matretten. Dette systemet anbefales for sterilisering eller for å fullføre tilberedningen av mat som allerede er godt stekt på overflaten, men ikke på innsiden, og derfor krever en moderat overvarme. Perfekt for alle typer mat.

I pyrolytiske modeller, bringes de to funksjonene tining og prøving sammen i samme funksjon.

Grill

Varmen fra grillelementet gir perfekte grilleresultater særlig for alle tynne og medium tykke kjøtt typer og i kombinasjon med grillspydet (der tilgjengelig) gir det maten en jevn bruning mot slutten av tilberedningen. Perfekt for pølser, spareribs og bacon. Med denne funksjonen er det mulig å grille store mengder mat på en jevn måte, spesielt kjøtt.

Over- og undervarme med omluft

Kombinasjonen av varmluft og tradisjonell tilberedning, sikrer jevn tilberedning selv med kompliserte oppskrifter. Ideell for kjeks og kaker, til og med hvis de stekes samtidig på forskjellige nivåer. (Til tilberedning på flere nivåer anbefaler vi bruk av andre og fjerde rille.)

Omluftsgrill

Viften blåser den varme luften rundt og demper derved den sterke varmebølgen som genereres av grillelementet, og gir et optimalt grillresultat selv ved store matstykker. Ideell for store kjøttstykker (f.eks. svinelegg).

ECO

Eco

Denne funksjonen er spesielt godt egnet for tilberedning på en enkelt rille, med lavt energiforbruk. Ideelt for tilberedning av kjøtt, fisk og grønnsaker. Vi anbefaler den ikke for kaker som krever heving. For å oppnå maksimal energisparing og redusere tiden anbefaler vi å putte inn maten uten å forvarm ovnsrommet.

Unngå å åpne døren under stekingen med ECO-funksjon.

I ECO-funksjon er steketidene (og en eventuell forvarming) lenger.

Vapor Clean

Denne funksjonen forenkler rengjøringen ved hjelp av dampen som genereres av en liten mengde vann som helles i de egne trakten du plassert i bunnen.

3.4 Tilberedningsråd

Generelle råd

• Bruk en varmluftfunksjon for å oppnå en jevn tilberedning på flere trinn.
• Det er ikke mulig å forkorte steketidene ved å øke temperaturene (matretten kan bli godt stekt på utsiden og lite stekt på innsiden).

Råd om tilberedning av kjøtt

• Steketidene varierer, avhengig av tykkelse, av matvarenes kvalitet og forbrukerens smak.
• Bruk et steketermometer under tilberedning av stek, eller trykk ganske enkelt på steken med en skje. Hvis den er fast, er den ferdig. Hvis ikke, må den stekes i noen minutter til.

Råd om tilberedning med Grill og Omluftsgrill

• Grillingen av kjøtt kan utføres både ved å sette inn kjøttet mens ovnen er kald, og mens ovnen er forvarmet, dersom du ønsker å endre effekten av tilberedningen.
• Med funksjonen Omluftsgrill, anbefaler vi at du forvarmer ovnen før grilling.

• Vi anbefaler å plassere matretten midt på risten.

• I grillfunksjonen anbefaler vi å dreie temperaturknappen på den høyeste verdien i forbindelse med symbolet for å optimere tilberedningen.

• Matvarene må krydres før tilberedning. Også olje eller smeltet smør må smøres på før tilberedningen.
• Bruk stekebrettet på den første rillen nedenfra for å samle opp væsken som danner seg under grillingen.

Råd om tilberedning av kaker og kjeks

• Bruk mørke metallformer: de hjelper til å bedre absorbere varmen.
• Temperaturen og steketiden avhenger av deigens kvalitet og konsistens.
• For å kontrollere om kaken er helt gjennomstekt: Mot slutten av tilberedningstiden, stikk med en tannpirker der hvor kaken er høyest. Dersom det ikke kleber deig på tannpirkeren, er kaken ferdig.
• Hvis kaken faller sammen när den kommer ut av ovnen, reduserer du temperaturen med omtrent 10 °C ved neste tilberedning. Velg en lengre steketid dersom det er nødvendig.
• Under tilberedning av kaker og grønnsaker vil det kunne danne seg for mye kondens på glasset. For å unngå dette fenomenet kan du åpne døra noen ganger under tilberedningen. Vær svært forsiktig.

Råd om opptining og heving

• Legg fryst mat uten emballasje i en beholder uten lokk på første rille i ovnsrommet.
• Unngå å plassere matvarer oppå hverandre.
• For å tine kjøtt bruker du en rist plassert på andre rille og et bakebrett plassert på første rille. På den måten kommer ikke maten i kontakt med tinevæsken.
• De mest delikate delene kan dekkes til med aluminiumsfolie.
• For å oppnå en vellykket heving bør en beholder med vann plasseres i bunnen av ovnsrommet.

3.5 Programmeringsklokke

Tast for å redusere verdien

Klokketast

Tast for å øke verdien

Forsikre deg om at programmeringsklokken viser symbolet for tilberedningvarighet

i motsatt fall er det ikke mulig å slå på ovnen.

Trykk på tasten 📊 for å nullstille programmeringsklokka.

Regulering av klokkeslettet

Hvis klokka ikke er stilt inn er det ikke mulig å slå på ovnen.

Ved første gangs bruk eller etter et strømbrudd, vil de blinkende tallene

vises på panelet.

1. Trykk på klokketasten ⓘ i to sekunder. Prikken mellom timene og minuttene blinker.
2. Ved hjelp av tastene for økning av verdien + og redusering av verdien
   — kan du regulere klokkeslettet. Hold tasten inne for å gå raskt framover.
3. Vent i 7 sekunder. Prikken mellom timene og minuttene slutter å blinke.
4. Symbolet 📊 på displayet indikerer at produktet er klart for å begynne tilberedningen.

For å endre klokkeslettet trykker du samtidig på tastene for å øke

verdien + og senke verdien —

i to sekunder, deretter fortsetter du med regulering av klokkeslettet.

Tidsinnstilt tilberedning

Tidsinnstilt tilberedning er en funksjon som gjør det mulig å starte en tilberedningsoperasjon og så avslutte den etter en spesifikk tid satt av brukeren.

1. Hold klokketasten inne helt til symbolet vises.
2. Trykk på klokketasten 📊 en gang til. På displayet vises symbolet ⚠ og meldingen 🐎 vekselvis med gjeldende klokkeslett.
3. Bruk tastene for å øke verdien + og redusere verdien — for å stille inn ønsket antall tilberedningsminutter.
4. Velg en funksjon og en tilberedingstemperatur.
5. Vent i cirka 5 sekunder uten å trykke inn noen tast for å aktivere funksjonen. På displayet vises gjeldende klokkeslett, sammen med symbolene 📊 og A.
   Når tilberedningen er over deaktiveres varmeelementene. På displayet slukkes symbolet 📊, symbolet 🔒 blinker og et lydsignal aktiveres.

6. For å slå av lydsignalet er det nok å trykke på en hvilken som helst knapp på programmeringsklokka.

7. Trykk på klokketasten 📊 for å nullstille programmeringsklokka.

Det er ikke mulig å stille inn tilberedningstider over 10 timer.

For å nullstille den innstilte programmeringen trykker du samtidig på tastene for øke verdien + og for å redusere verdien — og slår deretter av ovnen manuelt.

Programmert tilberedning

Med programmert tilberedning menes en funksjon som gjør det mulig å starte en tilberedning og avslutte den etter en spesifikk tid innstilt av brukeren.

1. Still inn tilberedningsvarigheten som beskrevet i forrige avsnitt Tidsinnstilt tilberedning.
2. Trykk på menytasten ⓘ i to sekunder.
3. Trykk på menytasten 📊 en gang til. Displayet viser vekselvis tallene
   mens symbolet A blinker. (For eksempel er klokkeslettet 17.30).

1. Bruk tastene — eller + for å stille inn ønskede minutter. (For eksempel 1 time).

2. Trykk på menytasten 📊. På displayet vises meldingen 📊 en a d alternert med gjeldende klokkeslett pluss varigheten av den tidligere innstilte tilberedningen. (For eksempel er klokkeslettet som vises for avsluttet tilberedning 18.30).

3. Trykk på tastene — eller + for å stille inn klokkeslettet for avsluttet tilberedning. (For eksempel klokka 19.30).

Vær oppmerksom på at til varigheten av tilberedningen legges det til det antallet minutter som trengs for å forvarme ovnen.

1. Vent i cirka 7 sekunder uten å trykke inn noen tast for å aktivere funksjonen. På displayet vises gjeldende klokkeslett og symbolene A og 📊 slukkes mens varsellampen 🔒 tennes.

2. Velg en funksjon og en tilberedingstemperatur.

3. Når tilberedningen er over deaktiveres varmeelementene. På displayet slukkes symbolet 📊, symbolet A blinker og et lydsignal aktiveres.

4. Sett funksjonsknappen og temperaturknappen på 0.

5. For å slå av lydsignalet er det nok å trykke på en hvilken som helst tast på programmeringsklokka.

6. Trykk samtidig på tastene for å nullstille den innstilte programmeringen.

Det er ikke mulig å stille inn tilberedningstider over 10 timer.

Det er ikke mulig å stille inn programmerte tilberedninger over 24 timer.

Etter innstillingen trykker du på tasten i 2 sekunder for å vise hvor lang tid som er igjen av tilberedningen. Trykk på menytasten en gang til. Displayet viser meldingen

vekselvis med den de tilberedningstiden.

Timer/varselur

Timeren avbryter ikke tilberedningen, men varsler brukeren när det innstilte antallet minutter har gått.

Varseluret kan aktiveres när som helst.

1. Hold klokketasten inne i noen sekunder. Displayet viser tallene og symbolet blinker mellom timene og minuttene.

2. Bruk tastene for å øke verdien + og redusere verdien — for å stille inn ønsket antall minutter.

3. Vent i cirka 5 sekunder uten å trykke inn noen tast for å avslutte reguleringen av varseluret. På displayet vises gjeldende klokkeslett og symbolene 📊 og 🔒.

Et lydsignal utløses når den innstilte tiden er over.

1. Trykk på tasten for å redusere verdien

for å slå av lydsignalet.

Du kan stille inn varseluret fra 1 minutt til maksimalt 23 timer og 59 minutter.

Endring av innstillinger

1. Trykk på klokketasten Ⓛ.
2. Bruk tastene for å øke verdien + og redusere verdien - for å stille inn ønsket antall minutter.

Sletting av innstilte data

1. Trykk på klokketasten Ⓤ.
2. Trykk og hold inne tastene for å øke verdien + og redusere verdien - samtidig.
3. Fortsett deretter med manuell slukking av ovnen hvis en tilberedning pågår.

Valg av lydsignal

Lydsignalet kan varieres i 3 toner.

1. Trykk og hold inne tastene for å øke verdien + og redusere verdien - samtidig.
2. Trykk på klokketasten Ⓤ.
3. Trykk på tasten for å redusere verdien for å velge et annet lydsignal.

Veiledende tabell for tilberedning

Matvarer	Vekt (Kg)	Funksjon	Rille	Temperatur °C	Tid (minutter)
Lasagne	3 - 4	Over- og undervarme	1	220 - 230	45 - 50
Ovnsbakt pasta	3 - 4	Over- og undervarme	1	220 - 230	45 - 50
Kalvestek	2	Turbo/Varmluft	2	180 - 190	90 - 100
Svinefilet	2	Turbo/Varmluft	2	180 - 190	70 - 80
Pølser	1,5	Omluftsgrill	4	260	15
Roastbiff	1	Turbo/Varmluft	2	200	40 - 45
Stekt kanin	1,5	Varmluft	2	180 - 190	70 - 80
Kalkunbryst	3	Turbo/Varmluft	2	180 - 190	110 - 120
Stekt svinenakke	2 - 3	Turbo/Varmluft	2	180 - 190	170 - 180
Stekt kylling	1,2	Turbo/Varmluft	2	180 - 190	65 - 70
					Side 1	Side 2
Svinekoteletter	1,5	Omluftsgrill	4	260	15	5
Ribber	1,5	Omluftsgrill	4	260	10	10
Bacon	0,7	Grill	5	260	7	8
Svinefilet	1,5	Omluftsgrill	4	260	10	5
Oksefilet	1	Grill	5	260	10	7
Sjørret	1,2	Turbo/Varmluft	2	150 - 160	35 - 40
Breiflabb	1,5	Turbo/Varmluft	2	160	60 - 65
Piggvar	1,5	Turbo/Varmluft	2	160	45 - 50
Pizza	1	Turbo/Varmluft	2	260	8 - 9
Brød	1	Varmluft	2	190 - 200	25 - 30
Focaccia	1	Turbo/Varmluft	2	180 - 190	20 - 25
Kringle	1	Varmluft	2	160	55 - 60
Terte	1	Varmluft	2	160	35 - 40
Ricottakake	1	Varmluft	2	160 - 170	55 - 60
Fylte tortellini	1	Turbo/Varmluft	2	160	20 - 25
Paradiskake	1,2	Varmluft	2	160	55 - 60
Vannbakkel's	1,2	Turbo/Varmluft	2	180	80 - 90
Sukkerbrød	1	Varmluft	2	150 - 160	55 - 60
Riskake	1	Turbo/Varmluft	2	160	55 - 60
Gjærbakst	0,6	Varmluft	2	160	30 - 35

Tidene som er angitt i tabellene inkluderer ikke tid for forvarming og er veiledende.

4 Rengjøring og vedlikehold

Advarsler

Feilaktig bruk Fare for skade på overflater

• Ikke bruk dampstråler til rengjøring av produktet.
• Ikke bruk rengjøringsprodukter som inneholder klor, ammoniakk eller blekemiddel på ståldeler, eller deler med metallisk overflatefinish (f.eks. anodisering, fornikling eller kromatering).
• Ikke bruk slipende eller etsende rengjøringsmidler på glassdeler (f.eks. produkter i pulverform, flekkfjernere og stålsvamper).
• Ikke bruk grove eller slipende materialer, eller spisse metallskraper.
• Ikke vask avtakbare deler, f.eks. platetoppens rister, brennerkronene og - dekslene i oppvaskmaskin.
• Ikke søl sukker eller andre søte blandinger på toppen undertilberedning, og legg heller ikke materialer eller stoffer som vil kunne smelte (plast eller aluminiumsfolie) oppå den..

Vi anbefaler å bruke rengjøringsproduktene som distribueres av produsenten.

Rengjøring av overflater

For å holde produktets overflater i god stand, må de rengjøres hver gang etter bruk, etter at de er nedkjølt.

Vanlig, daglig rengjøring

Bruk alltid kun spesielle produkter som ikke inneholder slipemidler, eller etsende klorbaserte stoffer.

Hell produktet på en fuktig klut og rengjør overflaten, skyll godt og tørk av med en myk klut eller en mikrofiberklut.

Matflekker eller rester

Bruk aldri metallsvamper eller kvasse skraper, da dette kan skade overflatene.

Bruk vanlige ikke-slipende produkter og kjøkkenredskap av tre eller plast dersom det er nødvendig. Skyll grundig og tørk med en tørr klut eller mikrofiberklut.

Unngå at sukkerholdige matrester (f.eks. syltetøy) brenner seg fast inne i produktet. Hvis de brenner seg fast over for lang tid, kan det ødelegge emaljebelegget inne i produktet.

Etter rengjøring må du tørke produktet skikkelig, da vaskemiddel og vann vil kunne hindre korrekt funksjon av produktet eller ødelegge det estetiske aspektet.

4.1 Rengjøring av platetoppen

Rengjøring av den glasskeramiske platetoppen

Lyse spor forårsaket av bruk av kokekar med aluminiumsbunn, kan enkelt fjernes med en klut fuktet i eddik. Hvis det etter tilberedningen finnes brente rester, skyll med vann og tørk godt med en ren klut.

Sandkorn, som kan falle ned på platetoppen under rengjøring av salat eller poteter, kan ripe platetoppen när kokekar flyttes.

Derfor må eventuelle sandkorn fjernes umiddelbart fra kokeflaten.

Endringer i farge påvirker ikke funksjonen og stabiliteten av glasset. Dette er ikke endringer av platetoppens materiale, men bare rester som ikke er blitt fjernet og deretter har karbonisert seg.

Det kan oppstå blanke overflater på grunn av kasserollebunner som gnikker, spesielt hvis de er av aluminium, og på grunn av bruk av uegnede rengjøringsmidler. Det er vanskelig å fjerne dem med vanlige rengjøringsmidler. Det kan være nødvendig å gjenta rengjøringsprosessen flere ganger. Bruk av aggressive rengjøringsmidler, eller friksjon av kasserollebunner, kan over tid føre til at dekorasjonene slipes av platetoppen og til dannelse av flekker.

Ukentlig rengjøring

Rengjør og stell platetoppen én gang i uken med et vanlig middel for rengjøring av glasskeramikk. Følg alltid produsentens anvisninger. Silikonet i disse produktene danner et beskyttende, vannavvisende belegg som også beskytter mot smuss. Alle flekkene forblir på belegget og kan derfor fjernes på en enkel måte. Tørk av overflaten med en ren klut. Pass på at det ikke blir liggende igjen rester av rengjøringsmidler på kokeflaten, da dette kunne føre til en aggressiv reaksjon når den varmes opp og endre flatens struktur.

Knapper

Ikke bruke aggressive produkter som inneholder alkohol eller produkter for rengjøring av stål eller glass til rengjøring av knappene, da det vil kunne føre til permanente skader.

Knappene rengjøres med en myk klut fuktet med lunkent vann, og tørkes grundig. De kan trekkes ut ved at de dras ut fra plassen sin.

4.2 Rengjøring av døren

Demontering av døren

For å forenkle rengjøringen, kan døren fjernes og plasseres på et dekke.

Gjør følgende for ta bort døren:

1. Åpne døren helt og sett inn to pinner i hullene på hengslene vist i figuren.

1. Ta tak i begge sidene av døren med begge hender, løft den oppover i en vinkel på omtrent 30° og trekk den ut.

1. For å montere døren igjen, putt hengslene i de riktige sporene i ovnen mens du forsikrer deg om at de rillede seksjonene A hviler utelukkende på bunnen av sporene. Senk døren, og så snart den er på plass fjerner du pinnene fra hullene i hengslene.

Rengjøring av dørglass

Glasset i døren må alltid holdes grundig rent. Bruk absorberende kjøkkenpapir. Hvis skitten sitter godt fast, vask med en fuktig svamp eller et nøytralt rengjøringsmiddel.

Rengjøring og vedlikehold

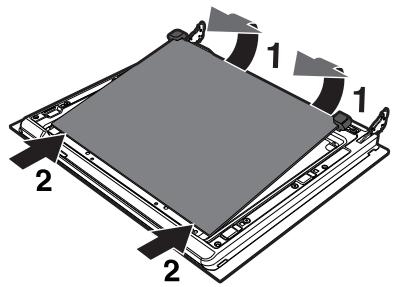

Demontering av innvendig glass

For å gjøre rengjøringen enklere kan du demontere de innvendige glassene som døren består av.

1. Fjern det innvendige glasset ved å dra det forsiktig oppover i den bakre delen, følg bevegelsene indikert av pilene (1). På den måten løsnes de 4 festede knottene fra plassene sine på døren.

2. Dra deretter den fremre delen (2) oppover.

1. Fjern det mellomliggende glasset ved å løfte det oppover. Følg den samme framgangsmåten for det innvendige glasset, men pass på at du skyver den framre delen av glasset (2) innover i produktet.

1. Rengjør det utvendige glasset og dem du har fjernet. Bruk absorberende kjøkkenpapir. Hvis skitten sitter godt fast, vask med en fuktig svamp og et nøytralt rengjøringsmiddel.

1. Gå frem i omvendt rekkefølge for å sette glasspanelene på plass igjen.

2. Sett det innvendige glasset på plass igjen. Pass på at du sentrerer og fester de 4 knottene på plassene sine på døren, ved å trykke lett.

Rengjøring og vedlikehold

4.3 Rengjøring av ovnsrommet

For å bevare ovnsrommet godt, bør det rengjøres etter hver gang det har vært i bruk, etter at det har kjølt seg ned.

Unngå at matrester størkner inne i ovnsrommet, da det vil kunne ødelegge emaljen.

Ta ut alle uttakbare deler.

For å gjøre rengjøringen lettere anbefaler vi å demontere:

• døra
- ovnsstigene for rister/bakebrett
- ovnspakning

For å fjerne eventuelle rester av rengjøringsmidler, bør ovnen settes i funksjon med maksimal temperatur i 15/20 minutter.

Rengjøring av rister og bakebrett

Rengjør ristene og bakebrettene med varmt vann og et ikke slipende vaskemiddel, skyll og tørk de fuktige delene grundig.

Fjerne ovnsstiger for rister/bakebrett

Ved å fjerne ovnsstigene blir det lettere å rengjøre sidene. Dette må utføres hver gang man vil benytte den automatiske rengjøringssyklusen (kun enkelte modeller).

For å fjerne ovnsstigene: Trekk ovnsstigene innover i ovnen slik at de løsner fra festet A, og trekk dem deretter ut fra plassene plassert på baksiden B.

Når rengjøringen er ferdig, gjentar du de ovennevnte prosedyrene for å sette ovnsstigene inn igjen.

Rengjøring og vedlikehold

4.4 Vapor Clean

Vapor Clean er en assistert rengjøringsprosedyre som forenkler fjerning av smuss. Takket være denne prosedyren er det svært enkelt å rengjøre innsiden av ovnsrommet. Smussrester blir myknet opp av varmen og vanndampen, noe som gjør det lettere å fjerne dem etterpå.

Feilaktig bruk Fare for skade på overflater

• Fjern eventuelle matrester eller større søl fra tidligere steking i ovnsrommet.
• Assistert rengjøring skal kun utføres när ovnen er kald.

Innledende oppgaver

Før Vapor Clean startes:

• Fjern absolutt alt tilbehør inne i ovnsrommet.
• Hell cirka 40cc med vann i pannen. Pass på at fordypningen ikke renner over.

- Ved hjelp av en forstøver, må du spraye en løsning av vann og oppvaskmiddel inn i ovnsrommet. Rett spruten mot sideveggene, oppover, nedover og mot deflektoren.

- Lukk døren.

Det anbefales å spraye maksimalt 20 ganger.

Innstilling av Vapor Clean

1. Vri funksjonsknappen til symbolet og temperaturknappen til symbol

1. Still inn en tilberedningstid på 18 minutter ved hjelp av programmeringsklokka.

Etter noen sekunder etter siste trykk på tastene til programmeringsklokka starter rengjøringssyklusen Vapor Clean.

1. Når rengjøringssyklusen Vapor Clean er over deaktiverer varseluret varmeelementene i ovnen, et lydsignal utløses og tallene på programmeringsklokka blinker.

Avslutning rengjøringssyklus Vapor Clean

1. Åpne døren og fjern skitten som sitter mindre fast med en mikrofiberklut.
2. Hardere skorper må fjernes med en ikke-slipende svamp med messingtråder.
3. I tilfelle fettrester er det mulig å bruke spesielle produkter for rengjøring av ovner.
4. Fjern alt vann i ovnsrommet.

For en bedre hygiene og for å unngå at det lukter dårlig av maten, må ovnsrommet tørkes ved hjelp av en varmluftfunksjon på 160 °C i ca. 10 minutter.

Man anbefaler bruk av gummihansker ved disse arbeidene.

For å gjøre det enklere å rengjøre delene som er vanskeligst å nå, anbefaler man å ta av ovnsdøren.

4.5 Ekstraordinært vedlikehold

Utskifting av den innvendige lyspæren

Strømførende deler Fare for elektrisk støt

- Koble fra produktets strømforsyning.

Ovnsrommet har to pærer på 40 W.

1. Ta ut alt tilbehør i ovnsrommet.
2. Ta ut ovnsstigene for rister/stekebrett.
3. Fjern lyspæredekselet med et redskap (f.eks. en skrutrekker).

Vær forsiktig slik at du ikke skraper opp emaljen på veggen inne i ovnsrommet.

1. Skyv ut og fjern lampen.

Ikke ta direkte på halogenlampen med fingrene dine, men bruk et isolerende materiale.

1. Sett inn den nye lampen.
2. Sett på dekslet igjen. La glassplatens innvendige profil (A) vende mot døren.

1. Trykk dekselet helt ned slik at det festes perfekt til lyspærestøtten.

Demontering og montering av pakningen

For å demontere pakningen:

- Løsne krokene plassert i de 4 hjørnene og i midten og trekk pakningen utover.

For å montere pakningen:

- Fest de fire krokene som er plassert i de 4 hjørnene og midt på pakningen.

Råd for vedlikehold av pakningen

Pakningen skal være myk og elastisk.

- For å holde pakningen ren bruker du en ikke-slipende svamp og vasker med lunkent vann.

5 Installasjon

5.1 Plassering

Tungt produkt Klemfare

- Plasser produktet i møbeldelen ved hjelp av en annen person.

Trykk på åpen dør Fare for skade på produktet

• Ikke bruk døren som vektstang for å løfte produktet på plass under montering.
• Ikke utsett den åpne døren for harde trykk.

Varmeproduksjon under bruk av produktet Brannfare

- Finéroverflater, limite overflater eller plastoverflater på møbler i nærheten må være varmebestandige (ikke mindre enn 90 °C).

Dette produktets kan plasseres mot vegger hvor den ene veggen er høyere enn arbeidsbenken, i en avstand på minst X mm fra siden av produktet, som vist på figurene "A" og "C" som gjelder de ulike installasjonsklassene.

Alle veggenheter som befinner seg over arbeidsflaten må minst ha en avstand på Y mm. Hvis en avtrekkshette monteres over kokeplaten, vises det til bruksanvisningen til hetten for å sikre at den har riktig klaring.

X	150 mm
Y	750 mm

Dette produktet, avhengig av installasjonstype, tilhører klassene:

A - Klasse 1
(Frittstående produkt)

B - Klasse 2 underklasse 1 (Innebygd produkt)

C - Klasse 2 underklasse 1 (Innebygd produkt)

Produktet skal installeres av en kvalifisert tekniker i samsvar med gjeldende forskrifter.

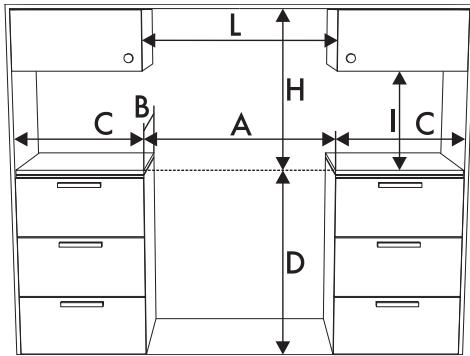

Produktets størrelse (mm)

A	600 mm
B	600 mm
C1	min. 150 mm
D	900 - 915 mm.
H	750 mm
I	450 mm
L2	600 mm

¹ Minimumsavstand til sidevegger eller andre brennbare materialer.
² Skapets minimumsbredde (=A).

Størrelse på produktet: plassering av strømtilkobling (mm)

A	124
B	32
F	min. 70Maks. 110	min. 105Maks. 160
H	770
L	598

E = Strømtilkobling

Plassering og vatring

Tungt produkt Fare for skade på produktet

• Sett først inn de fremre føttene og deretter de bakre.
• Etter å ha foretatt gass- og strømtilkoblingen, skru fast de fire føttene som følger med produktet.

For større stabilitet er det helt nødvendig at produktet er korrekt vatret i forhold til underlaget.

- Skru fast eller løsne foten i den nedre delen, helt til produktet er vatret og stabilisert på underlaget.

Feste til veggen

For å unngå at produktet velter må stabiliseringsinnretningene installeres.

1. Skru fast festeplaten til veggen på baksiden av produktet.

1. Reguler høyden på de 4 føttene

1. Monter festestangen.

1. Plasser basen på kroken av festestangen på linje med basen av festeplaten til veggen.

1. Plasser basen på festeplaten på linje med gulvet og stram skruene for å fastslå målene.

1. Ta hensyn til en avstand på 50 mm ved siden av produktet til åpningene på stangen.

1. Flytt stangen på veggen og merk av posisjonen til åpningene som skal lages i veggen.

1. Etter å ha laget hullene i veggen bruker du boltene med skruer for å feste stangen til veggen.
2. Dytt komfyren mot veggen og sett samtidig inn stangen i platen som er festet i den nedre delen av produktet.

5.2 Strømtilkobling

Elektrisk spenning Fare for elektrisk støt

• Strømtilkoblingen må utføres av autorisert teknisk personale.
• Bruk personlig verneutstyr.
• Det er påbudt med jording i henhold til gjeldende sikkerhetsregler for elektriske anlegg.
• Slå av hovedstrømforsyningen.
• Dra aldri i ledningen for å trekke ut støpselet.
• Bruk kabler som tåler temperaturer på minst 90 °C.
• Skruene til forsyningsledningene på klemmebrettet må trekkes til med et dreiemoment på 1,5 - 2 Nm.

Generell informasjon

Kontroller at strømnettets egenskaper er egnet til opplysningene oppført på typeskiltet.

Typeskiltet med tekniske data, serienummer og merkenavn er plassert synlig på produktet.

Dette skiltet må aldri av noen grunn fjernes. Utfør jordingen med en kabel som er 20 mm lenger enn de andre kablene.

Produktet kan brukes i følgende moduser:

- 220-240 V 2\~

Ledning med tre poler 3 x 6 mm ⁴ .

- 3220-240 V 3\~

Ledning med fire poler 4 x 4 mm ² .

- 220-240 V 1N\~

Ledning med tre poler 3 x 6 mm².

- 380-415 V 2N\~

Ledning med fire poler 4 x 4 mm ² .

- 380-415 V 3N\~

Ledning med fem poler 5 x 2,5 mm².

De angitte verdiene henviser til snittet på den innvendige lederen.

Forsyningskablene er dimensjonert i henhold til samtidighetsfaktoren (i overensstemmelse med standarden EN 60335-2-6).

Fast tilkobling

Sørg for å installere en sikkerhetsinnretning på strømforsyningslinjen, som sørger for koble fra det flerpolede nettet, med en åpningsavstand mellom kontaktene som muliggjør komplett frakobling under betingelser i kategorien overspenning III, i samsvar med installasjonsreglene.

Adgang til klemmebrettet

For å koble til strømkabelen må du få adgang til klemmebrettene plassert på det bakre dekselet.

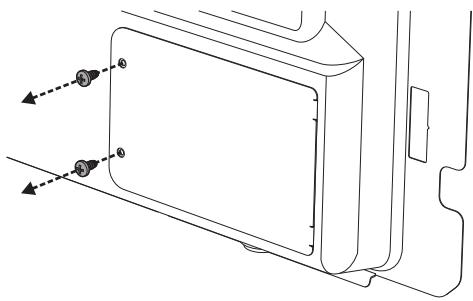

1. Fjern skruene som fester luken til det bakre dekselet.

1. Drei luken forsiktig og fjern den fra plassen sin.

1. Fortsett med installasjonen av strømkabelen.

Vi anbefaler at du løsner skruen som fester kabelen før du fortsetter med å installere strømkabelen.

1. Når du er ferdig setter du luken på plass på det bakre dekselet igjen og fester den med de skruene du tidligere fjernet

5.3 For installatøren

• Støpselet må være tilgjengelig etter installasjonen. Ikke bøy eller klem ledningen som kobler produktet til strømnettet.
• Produktet må installeres i henhold til installasjonsskjemaene.
• Hvis produktet ikke fungerer korrekt etter at du har foretatt alle kontrollene, ta kontakt med nærmeste servicesenter.
• Når produktet er korrekt installert må brukeren få opplæring i korrekt funksjon av produktet.
