Tipo de produto	Bomba submersível para águas claras
Marca	EINHELL
Modelo	RG-SP 750LL
Potência absorvida	750 W
Alimentação elétrica	230 V ~ 50 Hz
Vazão máxima	15 000 l/h
Altura manométrica máxima	10 m
Profundidade de imersão máxima	5 m
Temperatura da água máxima	35 °C
Conexão de mangueira	1 1/2" rosca interna
Corpo estranho máximo	Ø 5 mm
Altura de comutação LIGADO	aprox. 12 cm
Altura de comutação DESLIGADO	min. aprox. 3 cm
Altura de aspiração mínima	4 mm
Proteção recomendada	Disjuntor diferencial 30 mA
Modo de operação	Automático com interruptor de bóia ou manual
Manutenção regular	Limpeza após cada uso, verificação da bóia a cada 3 meses
Limpeza do rotor	Desmontar o cesto de aspiração, limpar com água limpa
Garantia	2 anos

Perguntas frequentes - RG-SP 750LL EINHELL

Como instalar a alça na bomba RG-SP 750LL?

Encaixe a alça (1) na bomba e trave-a com a porca de fixação (3) conforme indicado nas figuras 2 e 3 do manual.

Qual é a profundidade de imersão máxima desta bomba?

A profundidade de imersão máxima é de 5 metros.

O que fazer se o aparelho não ligar?

Verifique a tensão da rede (230 V ~ 50 Hz) e certifique-se de que o interruptor de bóia não está travado na posição inferior. Se o problema persistir, entre em contato com o serviço de assistência técnica.

Como limpar o filtro de entrada?

Remova o cesto de aspiração da carcaça e limpe-o com água limpa. Você também pode enxaguar o rotor sem colocar o aparelho sobre ele.

Posso usar a bomba com água quente?

Sim, mas a temperatura da água não deve exceder 35 °C. Acima disso, o motor pode superaquecer e a proteção térmica desligará o aparelho.

Como funciona o modo automático?

Coloque o interruptor na posição inferior. O interruptor de bóia integrado ativa a bomba quando a água atinge aproximadamente 12 cm e a desliga a aproximadamente 3 cm.

O que fazer se a bomba não desligar?

Verifique se o interruptor de bóia pode descer livremente. Instale a bomba corretamente no fundo do tanque para que não fique travado.

Qual tipo de tomada elétrica é necessário?

Uma tomada de segurança 230 V ~ 50 Hz com proteção mínima de 6 A. Use um disjuntor diferencial de 30 mA se a bomba for usada perto de um corpo d'água.

Como substituir o cabo de alimentação?

A substituição deve ser realizada pelo fabricante, seu serviço de assistência técnica ou uma pessoa qualificada para evitar qualquer risco elétrico.

Qual é a garantia da bomba RG-SP 750LL?

A garantia é de 2 anos a partir da data de compra. Ela cobre defeitos de fabricação e material, mas não o desgaste normal nem danos devidos ao uso inadequado.

MANUAL DE UTILIZADOR RG-SP 750LL EINHELL

Manual de instruções Bomba submersível

Einhell

2

CE

Art.-Nr.: 41.706.62

I.-Nr.: 01018

RG-SP 750 LL

Antes da colocação em funcionamento, leia e respeite as instruções de serviço e as advertências de segurança.

Atenção!

Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para prevenir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções. Guarde-o num local seguro, para que o possa consultar a qualquer momento. Caso ceda o aparelho a outras pessoas, entregue também este manual de instruções.

Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

Cuidado!

Em águas paradas, lagos de jardim e piscinas biológicas e nas suas imediações, a utilização do aparelho só é permitida com um disjuntor de corrente de falha com uma corrente nominal de disparo até 30 mA (segundo norma VDE 0100 parte 702 e 738).

O aparelho não se destina a ser usado em piscinas, piscinas para crianças de qualquer tipo e outros meios aquáticos, nos quais se possam encontrar pessoas ou animais durante o seu funcionamento. Não é permitido o funcionamento do aparelho durante a permanência de pessoas ou animais na zona de perigo. Informe-se junto de um eletricista!

Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com limitações físicas, sensoriais ou psíquicas e experiência ou conhecimento insuficientes, a não ser quando acompanhadas de uma pessoa responsável pela sua segurança ou que as instrua sobre como se deve utilizar o aparelho. As crianças devem ser mantidas sob vigilância para garantir que não brincam com o aparelho.

Atenção!

• Antes de colocar o aparelho em funcionamento, mande um técnico verificar se
• a ligação à terra
• a ligação ao neutro
• o sistema de proteção de corrente de falha está em conformidade com as instruções de segurança das empresas de abastecimento de energia e se funcionam corretamente. As ligações de encaixe elétricas têm de ser protegidas contra humidade. Em caso de perigo de inundação, coloque as

ligações de encaixe na área protegida contra inundação.

• Deve ser igualmente evitada a bombagem de líquidos agressivos ou que contenham substâncias abrasivas. Proteja o aparelho contra o gelo. Proteja o aparelho contra o funcionamento a seco.
• Este aparelho deve ser colocado fora do alcance das crianças através das medidas adequadas.

AVISO!

Leia todas as instruções de segurança e indicações.

O incumprimento das instruções de segurança e indicações pode provocar choques elétricos, incêndios e/ou ferimentos graves.

Guarde todas as instruções de segurança e indicações para mais tarde consultar.

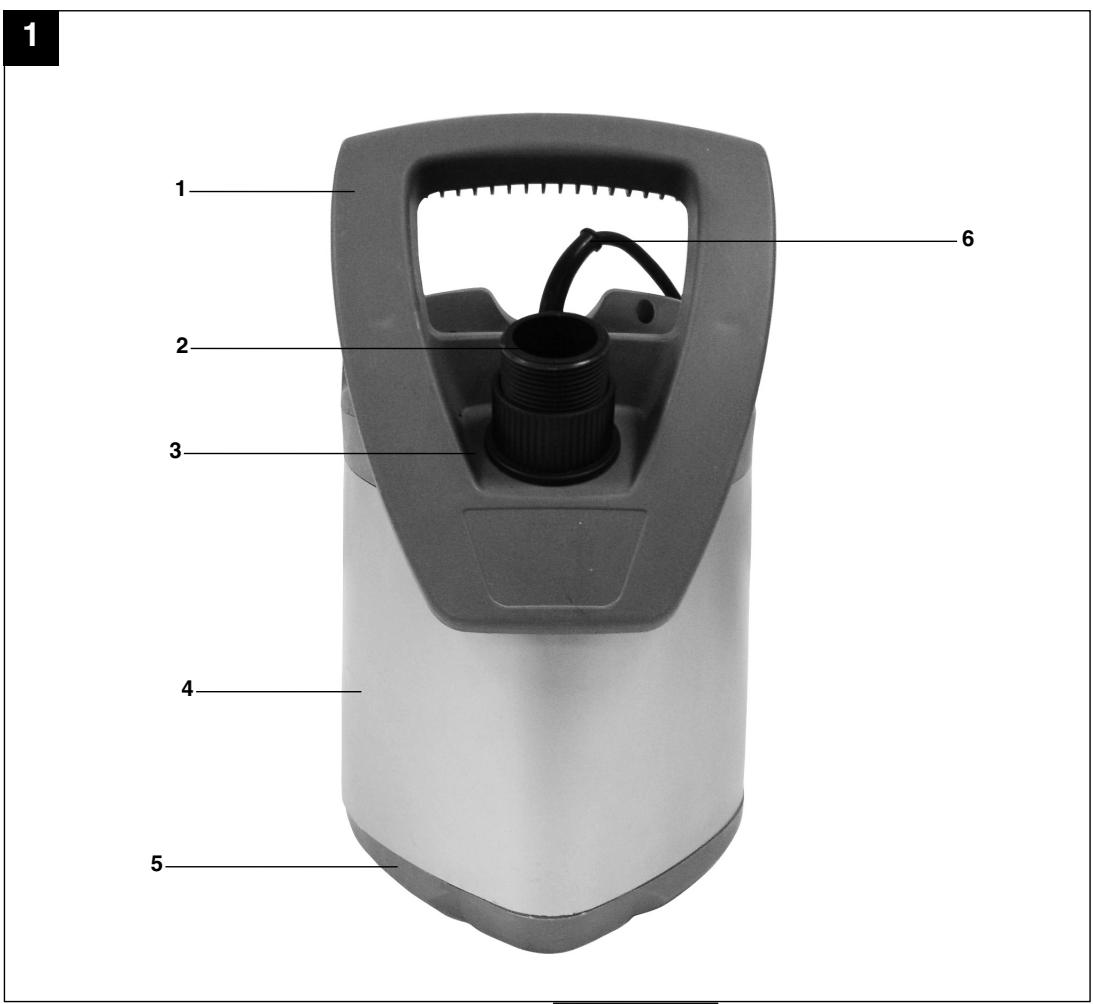

2. Descrição do aparelho (figura 1)

1. Pega de transporte com enrolamento do cabo
2. Ligação da mangueira
3. Porca de fixação
4. Carcaça da bomba
5. Ralo de aspiração
6. Cabo elétrico

3. Utilização adequada

O aparelho que adquiriu é indicado para a bombagem de água com uma temperatura máxima de 35°C. Este aparelho não pode ser usado para outros líquidos, especialmente combustíveis, produtos de limpeza e outros produtos químicos! Integrado num poço, o aparelho proporciona segurança contra inundações. Mas também pode ser utilizado em qualquer lado onde seja necessário transportar água, p. ex. em casa, no jardim e em muitas outras situações. O aparelho não pode ser utilizado para o funcionamento de piscinas! Ao utilizar o aparelho em águas com chão natural e lamacento, coloque-o um pouco mais alto, p. ex. sobre tijolos.

O aparelho não se destina a uma utilização prolongada, p. ex. como bomba de recirculação num lago. Deste modo, a vida útil esperada do aparelho irá diminuir consideravelmente, uma vez que este não foi concebido para ser sujeito a cargas durante longos períodos de tempo.

Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em atividades equiparáveis.

4. Dados técnicos

Ligação à rede:	230 V ~ 50 Hz
Potência absorvida	750 Watt
Vazão max.	15.000 l/h
Altura manometricra max.	10 m
Profundidade de imersão max.	5 m
Temperatura max. da água	35 °C
Ligação da mangueira	Rosca interior de 1 1/2"
Corpos estranhos max.:	Ø 5 mm
Altura do punto de comituração: LIG.
máx. aprox. 12 cm
Altura do punto de comituração: DESL.
min. aprox. 3 cm
Altura de aspiração min.:	4 mm

5. Antes da colocação em funcionamento

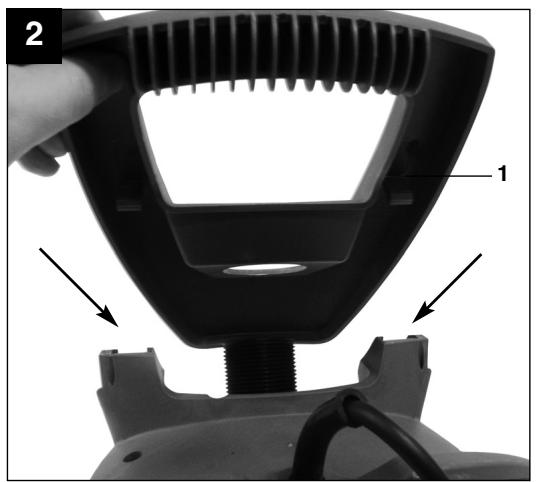

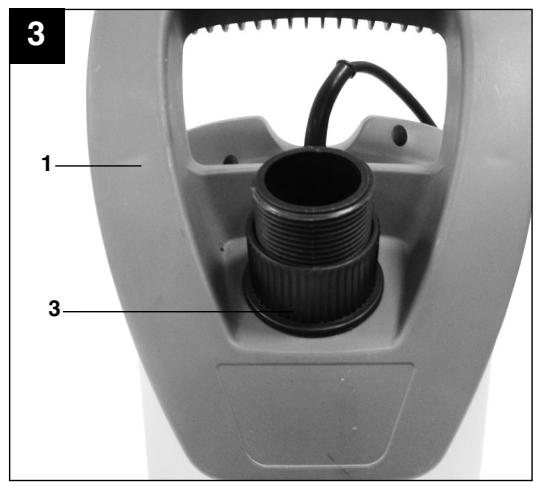

5.1 Montagem da pega de transporte (fig. 2/3)

• Encaixe a pega de transporte (1) na bomba (fig. 2). Fixe a pega de transporte (1) com a porca de fixação (3) (fig. 3).

5.2 A instalação

O aparelho pode ser instalado: - estacionário com tubagem fixa ou - estacionário com tubagem flexível

Ter em atenção!

Durante a instalação, deve ter em atenção que o aparelho nunca deve ser montado suspenso pelo tubo de pressão ou pelo peso do cabo de corrente elétrica. O aparelho tem de ser pendurado pela pega de

transporte prevista para o efeito ou ser colocado no fuso do poço. Para garantir o funcionamento perfeito do aparelho, o fuso do poço não pode ter lama ou outra sujidade. Com um nível da água muito baixo, a lama que se encontrar no poço seca rapidamente, impedindo o aparelho de entrar em funcionamento. Assim, é importante verificar o aparelho regularmente (execute testes de arranque).

Nota:

O poço da bomba tem de ter pelo menos as dimensões de 40×40×50 cm para que o interruptor de flutuador se possa movimentar livremente.

5.3 A ligação à rede

O aparelho que adquiriu já dispõe de uma ficha Schuko. O aparelho destina-se à ligação a uma tomada com ligação à terra com 230 V ~ 50 Hz - Certifique-se de que a tomada está suficientemente protegida (no mínimo 6 A) e a funcionar corretamente. Encaixe a ficha de alimentação na tomada deixando o aparelho operacional.

Atenção!

Este trabalho só pode ser efetuado por um eletricista ou pelo serviço de assistência técnica, a fim de evitar perigos.

6. Operação

Depois de ler atenciosamente estas instruções de instalação e de serviço, pode colocar o aparelho em funcionamento, respeitando os seguintes pontos:

• Verifique se o aparelho está colocado de modo seguro.
• Verifique se o tubo de pressão foi corretamente montado.
• Certifique-se de que a ligação elétrica é de 230 V ~ 50 Hz.
• Verifique se a tomada elétrica está em boas condições.
• Certifique-se de que não é possível a ligação à rede ficar úmida ou molhada. Evite que o aparelho funcione a seco.

Funcionamento do interruptor de flutuador integrado

O funcionamento automático:

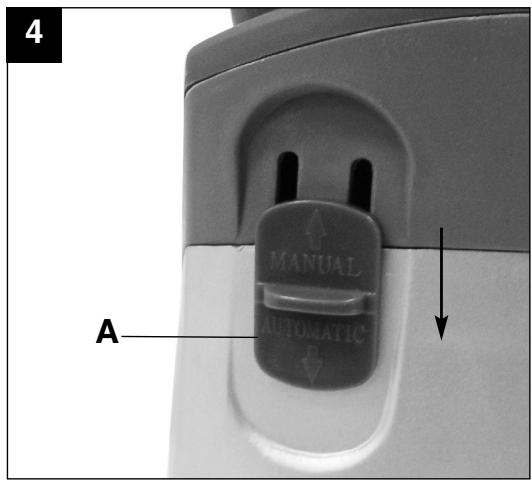

Em modo automático, o comutador (A) tem de se encontrar na posição inferior (fig. 4).

Dessa forma, o interruptor de flutuador integrado está ativado. A altura de ligação é de aprox. 12 cm. Com aprox. 3 cm o aparelho volta a desligar-se.

Modo manual/aspiração plana:

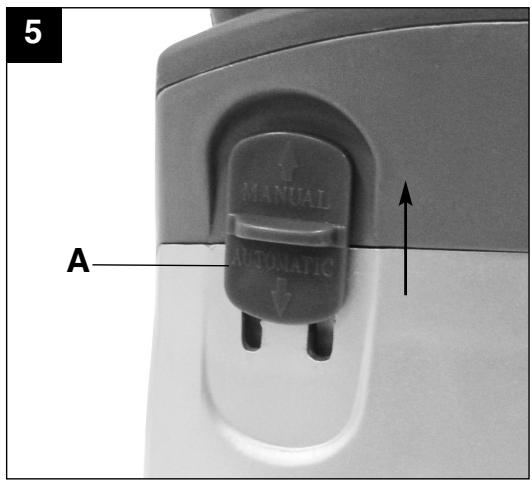

Para o modo manual ou para a aspiração plana, tem de colocar o comutador (A) na posição superior (fig. 5). Desta forma, o interruptor de flutuador integrado fica ligado em ponte e o aparelho funciona continuamente. Em modo manual, a água pode ser aspirada até aos 4 mm de altura.

Tenha o seguinte em conta:

Para que a bomba possa aspirar no modo manual, é necessária uma altura de água de pelo menos 15 mm!

Atenção!

O aparelho não pode funcionar a seco!

7. Substituição do cabo de ligação à rede

Para evitar perigos, sempre que o cabo de ligação à rede deste aparelho for danificado, é necessário que seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou por uma pessoa com qualificação.

8. Limpeza, manutenção e encomenda de peças sobressalentes

Atenção!

• Retire a ficha de alimentação da tomada antes de realizar qualquer trabalho de manutenção.
• Em caso de utilização móvel, deve limpar o aparelho com água limpa antes de cada uso.
• Em caso de instalação estática, aconselhamos a verificar o funcionamento do interruptor de flutuador a cada 3 vezes.
• Remova linhas e partículas fibrosas, que se possam ter fixado na carcaça, com um jato de água.
• De 3 em 3 meses retire a lama do chão do poço e limpe também as paredes do poço.
• Limpe os detritos existentes no interruptor de flutuador com água limpa.

Se houver demasiados detritos na carcaça, a parte inferior do aparelho tem de ser desmontada da seguinte forma:

1. Solte o ralo de aspiração da carcaça.
2. Limpe a roda de pás com água limpa. Atenção! Não coloque nem apoie o aparelho sobre a roda de pás!
3. A montagem é realizada na sequência inversa.

8.2 Manutenção

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

8.3 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

• Tipo da máquina - Número de artigo da máquina
• Nível de identificação da máquina
• Nível da peça sobressalente necessária

Pode encontrar os preços e informações actuais em www.isc-gmbh.info

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reutilizada ou reciclada.

O aparelho e os respectivos acessórios são feitos de materiais, como por exemplo o metal e o plástico. Os componentes que não estiverem em condições devem ter tratamento de lixo especial. Informe-se junto das lojas da especialidade ou da sua Câmara Municipal!

10. Plano de localização de falhas

Avarias	Causas	Resolução
O aparecido não pega	- Falha de tensão de rede - O interruptor de flutuador não comuta	- Verífique a tensão de rede - Coloque o interruptor de flutuador na posicao superior
O aparecido não bombeia	- Filtro de entrada entupido - Mangueira de pressão dobrada	- Limpe o FILTER de entrada com um jacto de água - Elimine a dobra
O aparecido não des Liga	- O interruptor de flutuador não consighe descer	- Coloque o aparecido correclamente sobre o chão do pouco
Vazão insufficiente	- Filtró de entrada entupido - A potência diminui devido ao acrécimo de água muito suja e abrasiva	- Limpe o FILTER de entrada - Limpe o aparecido e substitua as peças desgastadas
O aparecido des Liga-se pouco tempo antes quando aFUNCTIONAR	- A proteção do motor des Liga o aparecido devido a água muito suja - Temperatura da água muito elevada, a proteção do motor des Liga	- Retire a ficha de alimentação da tomada e limpe o aparecido e o pouco - Tenha atençao à temperatura maior da água de 35 °C!

Só para países da UE

Não deite as ferramentas elétricas para o lixo doméstico.

Segundo a directiva europeia 2002/96/CE relativa aos resíduos de equipamentos elétricos e electrónicos e a respectiva transposição para o direito interno, as ferramentas elétricas usadas devem ser recolhidas separadamente e colocadas nos ecopontos para efeitos de reciclagem.

Alternativa de reciclagem à devolução:

O proprietário do aparelho elétrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho elétrico. Para tal, o aparelho usado também pode ser entregue a uma instalação de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados.

D

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos, carece de autorização expressa da ISC GmbH.

Technische Änderungen vorbehalten - Sob reserva de modificações técnicas - Con riserva di apportare modifiche tecniche - Technische wijzigingen voorbehouden - Salvo modificaciones técnicas - Salvaguardem-se alterações técnicas

BOLETIM DE GARANTIA

Os aparelhos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso serviço de assistência técnica na morada indicada no presente certificado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica abaixo indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia regem as prestações de garantia complementar e não afetam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.
2. A garantia cobre exclusivamente os defeitos de material ou de fabrico e limita-se à reparação de tais defeitos ou à substituição do aparelho. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ser utilizado em empresas do comércio, do artesanato ou da indústria ou em atividades equiparáveis. A nossa garantia exclui, além disso, quaisquer indemnizações por danos de transporte, danos resultantes da não observância das instruções de montagem ou de uma instalação incorreta, da não observância das instruções de funcionamento (por exemplo, ligação a uma tensão de rede ou a um tipo de corrente errado), de uma utilização abusiva ou indevida (como, por exemplo, sobrecarga do aparelho ou utilização de ferramentas ou acessórios não autorizados), da não observância das regras de manutenção e segurança, da penetração de corpos estranhos no aparelho (por exemplo, areia, pedras ou pó), do uso da força ou de impactos externos (como, por exemplo, danos causados pela queda do aparelho), bem como do desgaste normal resultante da utilização do aparelho.

O direito de garantia extingue-se no caso de já ter havido uma tentativa de reparação do aparelho.

1. O período de garantia é de 2 anos a contar da data de compra do aparelho. Os direitos de garantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ser detetado o defeito. Isto exclui a reclamação de direitos de garantia antes do termo do período de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem o início de um novo período de garantia para o aparelho ou para eventuais peças de substituição montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.
2. Para ativar a garantia, deverá enviar o aparelho defeituoso à cobrança para a morada abaixo indicada, juntamente com o talão de compra ou sinal, ou qualquer outro documento comprovativo da data de compra. Por isso, é importante que guarde o talão de compra ou o comprovativo e descreva o mais detalhadamente possível o motivo da reclamação. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado.

Naturalmente, também teremos todo o gosto em efetuar reparações que não estejam, ou que tenham deixado de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.
