MANUAL DE UTILIZADOR HNC 6.8 AB X/HA HOTPOINT

Instruções para a'utilisation DE AXAUSTOR

Índice

Instruções para a utilização,1

Montagem,4

Advertências, 14

Assistência,28

Instalacao,47

Comandos CHIMNEY,48

Manutençao e custado,48

Anomalias e soluções,49

TR

Türkce

Kullanim talimatlari

OCAK DAVLUMBAZ

icindekiler

Kullanim talimatlari,2

Montaj,4

Uyarilar,18

Teknik Servis,29

Kurulum,59

CHIMNEY kumandalari,60

! É importante guardar este manual para poder consulçá-lo a qualquermomento. Em caso de vend, cessão outransferência, assegure-se de que este permanece+junto com o produits.

! Leia atentamente as instruções: contentem informações importantes sobre a instalação, o uso e a segança.

! Não efectue alterações electrolyicas ou mecanicas no produits ou nas conduitas de descarga.

Segança geral

• A distência minima entre a superficie de suporte dos recipientes no disposito de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre una plac de cozedura a gás

55 cm se o exaustor for instalado sobre una plac de cozedura electrica.

Se as instruções de instalação do dispositalo de cozedura a gás especialism um distência maior, é necessário considerá-la.

• O exaustor dispõe debuchas de fixação adequadas à maior das paredes/ tectos.
  Ainda assim, é necessário contactar um técnico qualificado para assegurar a idoneidade dos materiais consoante o tipo de parede/pecto, que deve ser suficientemente robusto para suportar o peso do exaustor.
• Atença! Não ligue o aparecido à rede electrica até que a instalação está总投资amente conclusária.
• Antes de qualquer operacao de limpeza ou manutencao, desligue o exaustor da rede eletrica retirando a ficha da tomada ou desligando o interruptor geral da casa.
• Para todas as operações de instalacao e manutenção, utiliser luvas de proteção.
• O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas sensoriais e/oumentais reduzidas ou sem experiência e conheçimentos, a menos que se encontrar sob a supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsavel pela sua segança.
• As crianças devem ser supervisionadas para que não brinquem com o aparelho.
• Nunca utiliser o produit sem filtro de gordura correctamente instalado!
• O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.
• O local deve dispar de ventilação suficiente quando o exaustor é utilizado em simultâneo com outros apareiros que utilizem gás ou outros combustíveis.
• O ar aspirado não deve ser dirigido

para una conduita usada para a descarga de fumes produzidos por apareiros de combustão a gás ou outros combustíveis.

• Respeite todas as normativas referentes à descarga do ar.
• É severamente proibido cozhar alimentos em chama livre sob o exaustor; a utilizesçao de chamas livres danifica os filtros e pode provocar incéndios, como tal, deve ser évitada.
• É aconselhável manter sob controlo constante a fritura de alimentos, para evaporar que o oleo aquecido entre em combustão.
• Em relacion às medidas tínicas e de segurar a adoptar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes.
• É aconselhável limpar freqüentemente o produits, quer interna quer externamente (PELO MENOS UMA VEZ POR MÉS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).
• O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros implica risco de incência.
• Não utilizes ou deixa r o exaustor sem lâmpadas correctamente montadas, por possível risco deCHOque electrolyico.
• Declina-se qualquer responsabilitadepor eventuels inconvenientes, danos ou incendios provocados pelo aparelhoderivados do incumprimento dasinstruções presentes neste manual.
• Atença! As partes acessíveis podem fazer muito quentes se realizadas com apareiros de cozedura.
• O presente aparecido pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades fibras, sensoriais ou mentalais reduzidas ou com pouca experiencia e conheçimentos, caso sejamADEADAMENTE VIGIadas

ou caso tenham recebido instruções em relação ao uso do aparecido de forma segura e tenham conheçimento dos perigos associados. As crianças não devem brincar com o aparecido. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilência.

NL

Attentie

! Nunca recorra a先进技术 não autorizados.

Comunique:

• o tipo de avaria;
• o modelos da boa (Mod.);
• o número de série (S/N);

Estas ultimas informacoes encontrar-se na placar de identificacao situada no aparelho.

NL

Service

! Wendt u nooit tot nicht erkende monteurs.

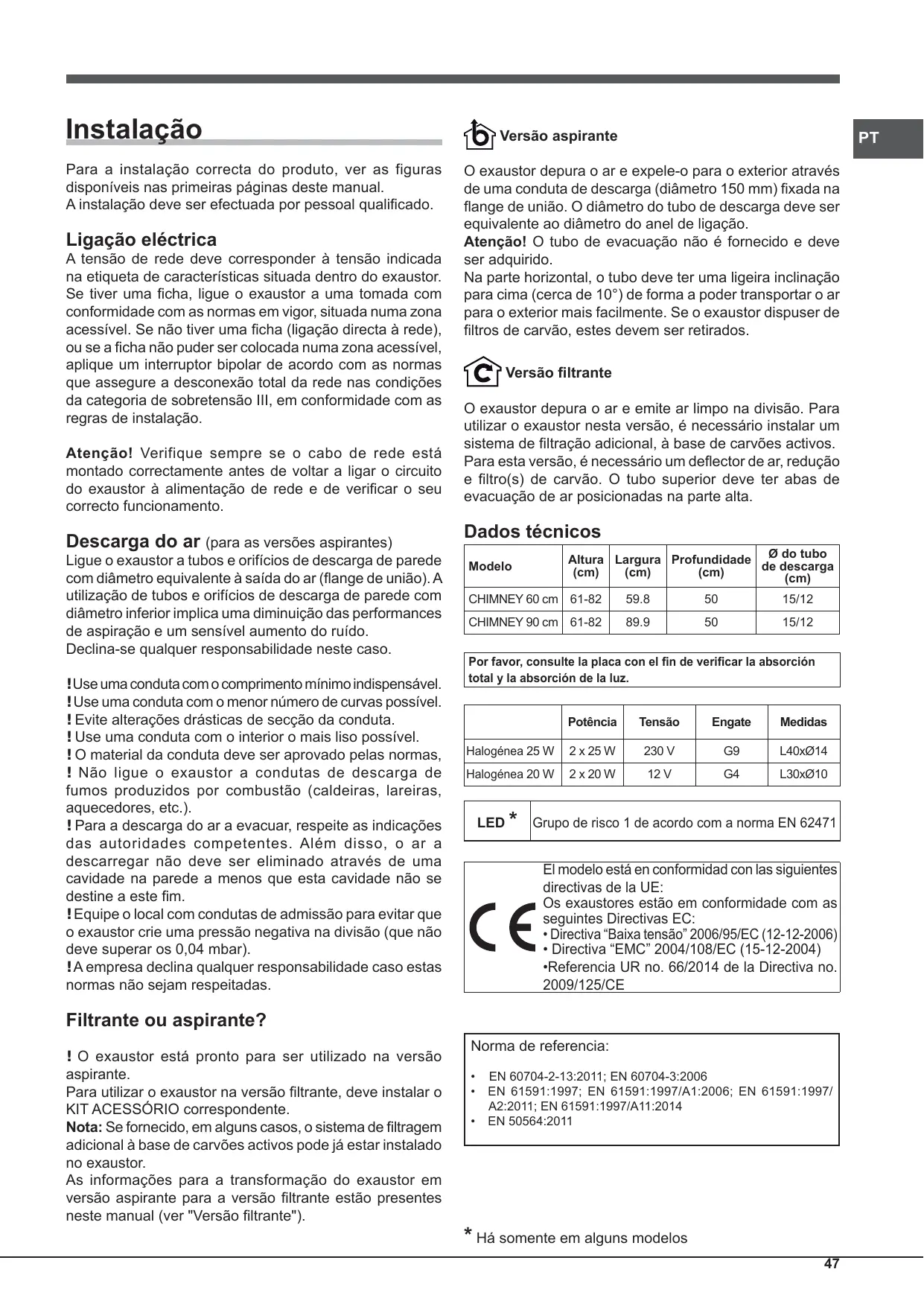

Para a instalação correcta do produits, ver as figuras disponíveis nas primeiras páginases deste manual.

A instalação deve ser efectuada por pessoalriallicado.

Ligação eletrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de caracteristicas situada dentro do exaustor. Se tiver uma ficha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma ficha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que asseguire a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atença! Verifique sempre se o cabo de rede está montado corremente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verficar o seu corretofunamento.

Descarga do ar (para as versões aspirantes)

Ligue o exaustor a tubos e orificios de descarga de parede com diametro equivalente à saída do ar (flange de união). A utilizesçao de tubos e orificios de descarga de parede com diametro inferior implicá uma diminuição das performances de aspiração e um sensível aumento do ruido.

Declina-se qualquer responsabilitadede neste caso.

! Use una conduita con o comprimento minimum indispensable.
! Use una conduita con o menor número de curvas possivel.
! Evite alteracoes drasticas de seccao da conduta.
! Use una conduita con o interior o mais liso possível.
! O material da conduita deve ser aprovado pelas normas,
! Não ligue o exaustor a conduitas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).
! Para a descarga do ar a evacuar, respeite as indentações das autoridades competentes. Além disso, o ar a descrearregar não deve ser eliminado atraves de uma cavidade na parede a menos que esta cavidade não se destine a este fim.
! Equipe o local com conduitas de admissao para fazer que o exaustor crie uma pressao negativa na divisao (que nao deve superar os 0,04 mbar).
! A Empresa declina qualquer responsabilitadce caso estas normas não sejam respeitadas.

Filtrante ou aspirante?

! O exaustor está pronto para ser utilizado na versão aspirante.

Para usar o exaustor na versão filtrante, deve instalar o KIT ACESSORIO correspondente.

Note: Se fornecido, em algunos casos, o Sistema de filtragem adicional à base de carõeses activos pode já estar instalado no exaustor.

As informações para a transformação do exaustor em versão aspirante para a versão filtrante está presentes neste manual (ver "Versão filtrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior através de una conducta de descarga (diámetro 150 mm) fixada na flange de unión. O diámetro do tubo de descarga deve ser equivalente ao diámetro do anel de ligação.

Atença! O tubo de evacuação não é fornecido e deveser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10^ ) de forma a poder transporte o ar para o exterior mais fácilmente. Se o exaustor dispuser de filtros de carvão,"These devem ser retirados.

Versão filtrante

O exaustor depura o ar e emite ar limpo na divisão. Para utilizes o exaustor esta versão, é necessário instalar umsystema de filtração adicional, à base de carões activos.

Para esta versão, é necessário um deflector de ar, redução e过滤(s) de carvas. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Dados技术和

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de descarga (cm)
CHIMNEY 60 cm	61-82	59.8	50	15/12
CHIMNEY 90 cm	61-82	89.9	50	15/12

	Potência	Tensão	Engate	Medidas
Halogénea 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogénea 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Grupo de risco 1 de acordo com a norma EN 62471

Os exhaustores está em conformidade com as segunites Directivas EC:
C. ·Distributa "Baixa tensão" 2006/95/EC (12-12-2006)
- Directa "EMC" 2004/108/EC (15-12-2004)
Referencia UR no. 66/2014 de la Directiva no. 2009/125/CE

• Ha somente em algunos modelos

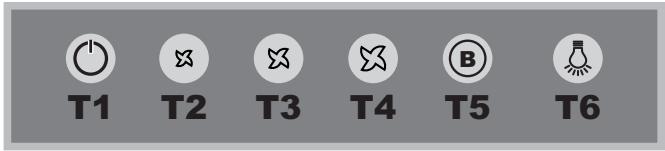

Modelos com panei Soft Button

HNC9.8LBX/HA

HNC6.8ABX/HA

HNC9.8ABX/HA

T1 Reset motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. Àpos 5 minutos, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, configurando a velocidade selecionada.

T6 ON/OFF luzes

Aviso filtro de gorduras e cheiros

Enquanto o exaustor está ligado, pressione T5 durante tres segundos.

O led que assinala o aviso pisca tres vezes e(before regressa a visualização deestrutura normal.

No caso de征求意见 simultâneo de outros os filtros, é necessário repetir a operação de reset.

A primaire sequência faz o reset do FILTER de gorduras e a segunda do FILTER de cheiros.

Configuração do exaustor:

Para configurar a modalidade de funciona do exhaustor pretendida, com o aparecido desligado, pressione T5 durante uma segunde. O icone T2 ou T3 acende-se, indica o tipo de instalacao: T2 aspirante, T3 filtrante. É possível alterar o tipo de instalacao pressionando ciclicamente a tecla T5.

Para guardar a nova configuração, é necessário pressionar

a tecla T1.

Manutenção e cuidado

Atença! Antes de qualquer operação de limpeza ou manutenção, deslgue o exaustor da rede elétrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire aspeléculas de proteção
• Elimine as impurezas com uma esponja humida e pouco detergente neutro
• Enxague com um pan humido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periodica

O exaustor deve ser limpo frequentlymente (pelo menos com a mesma frequencia com que executa a manutenção dos filtros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes liquidos neutros eágua morna.

Evite o uso de produits abrasivos ou corrosivos.

Atença: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implicá risco de incério. Recomendamos que siga as instruções sueridas.

Declina-se qualquer responsabilitadepor eventuais danos ao motor ou incendios provocados por una manutencao incorrecta ouleo incumprimento das advertencias acima.

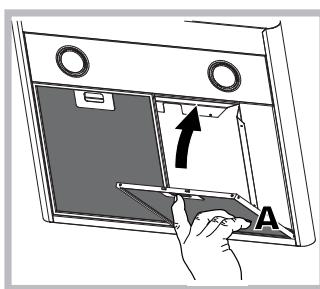

Manutenção dos filtros de gorduras (A)

O filtró de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos,manualmente ou na boa de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de

gorduras, puxe a maçaneta de desercaixe de mola. Com a lavagem na boaquina de lavar louça, o FILTER de gorduras metalico pode perdier a cor, mas o desempenho de filtragem não sofre alterações.

Substituição do FILTER de carvão (B)

O FILTER de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do FILTER de carvão verifica-se às vezes um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do FILTER de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no máximo a cada vinte vezes.

Este filtro NAO pode ser lavado ou regenerado.

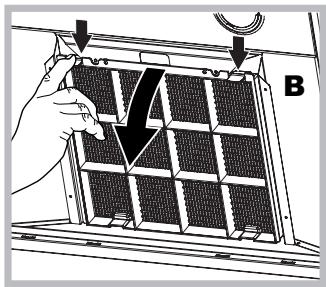

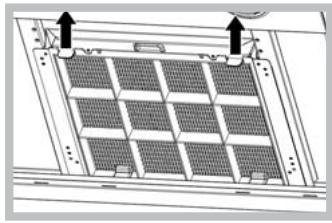

Desmontagem: Remover o过滤 de carvões activos pressionando as das alavancas dianteiras que o fixam ao exaustor.

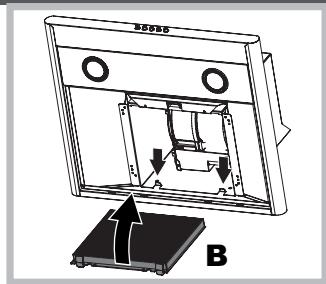

Montagem: Encaixar o filtro de carões activos em primeiro lugar na parte deTRS das linguetas metálicas do exaustor e(before arente, pressionando as duas alavancas.

Substituição das lâmpadas

Desligue o aparelho da rede eléctrica e retire os filtros de gorduras.

Atença! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

1. Retire a proteçãoutilizando como alavanca uma chave de parafusos de corte很小a ouuma ferramenta semelhante.
2. Substitua a lampada danificada. Utilize apenas lampadas com as mesmas caracteristicas das lampadas danificadas (para mais informacoes, consulte os dados tecnicos presentes no manual segunte).
3. Volte a fechar a protecao (fixacao por encaixe).

Substituição das lâmpadas LED *

O exaustor dispõe de umsystema de iluminação com

base em Tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relacion às lâmpadas tradiconais. Para proceber à substituição, contacte o服务于 de assistência.

Cabo electrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu的服务 de assistência técnica, de forma a fazer todos os riscos.

ELIMINAGAO

Este aparecido está em conformidade com a Direiva Europeia 2012/19/EC, Resíduos de Equipamentos Eléctricos e Electronicos (REEE). Ao assegurar que este produit é eliminado correctamente, o utilizes contribui para prevenir as potecções consequências negativas para o ambiente e a Saúde.

O símbolo presente no produits ou na documentação de acontemamento significá que este produit não deve ser tratado como lixo dométrico e deve ser entregaje jusqu do punto de recolha para reciclagem de aparelhos electricos e electrónicos adequado. Elimine-o seguido as

normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produits, contacte o département local adequado, oServiço de recolha de lixo dométrico ou a loja quando adquiriu o produit.

Anomalias e soluções

Se algo parecer não funciona, antes de contactar o服务于 Assistência, efetue os seguiços controlos simples:

Se o exaustor não funciona:

Verifique se:

• não existe una quebra de corrente.
• foi seleccionada uma velocidade.

Se o exaustor tem um desempenho fraco:

Verifique se:

• a velocidade do motor selecionada é suficiente para a quantidade de fumo e de vapeores libertada.
• a cozinha é suficientemente arejada para permitir a circulacao de ar.
• o FILTER de carvão não está gasto (exaustor na versão filtrante).

Se o exhaustor se tiver desligado durante o funciona normal:

Verifique se:

• não existe una quebra de corrente.
• o dispositivo de interrupção omnipolar não foi activado.

Em caso de eventuels anomalias deestrutura, antes de ser dirigir ao service de Assistencia, deslige o aparecido da alimentacao eletrica durantethoseiros 5 segculos, retirando a fichte da tomada, e voltale ligal-o. Caso a anomalia ainda se verifique, contacte o service de assistencia.

Poupar energia e respeitar o ambiente

• Usar o extractor definindo a velocidade de acordo com a necessidade de extracção real; limitar o uso da função "velocidade intensiva", se presente. Usar o extractor de uma forma racional permitte-lhe limitar o consumo de energia e fazer um desperdimento inutil de ar limpo e ar condiçãoado.
• Não acender a luz do exaustor a menos que seja necessário para iluminar a area de confecção.

Poupar energia e respeitar o ambiente

• Usar o extractor definindo a velocidade de acordo com a necessidade de extracao real; limitar o uso da funcao

"velocidade intensiva", se presente. Usar o extractor de uma forma racional permite-lhe limitar o consumo de energia e fazer um desperdimento inutil de ar limpo e ar condição.

• Não acender a luz do exaustor a menos que seja necessário para iluminar a area de confecção.
