HNC 6.8 AB X/HA - Cappa HOTPOINT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Hotpoint
Modello	HNC 6.8 AB X/HA
Altezza (cm)	61 - 82
Larghezza (cm)	59.8
Profondità (cm)	50
Diametro del tubo di scarico (cm)	15 / 12
Alimentazione elettrica	230 V ~ 50 Hz
Illuminazione	2 x 25 W Alogena (attacco G9) o LED (a seconda del modello)
Velocità di ventilazione	4 velocità + funzione intensiva (Booster)
Filtro antigrasso	Metallico, lavabile in lavastoviglie (ciclo breve, bassa temperatura)
Filtro al carbone (odori)	Sostituzione ogni 20 mesi, non lavabile
Tipo di installazione	Scarico esterno (riciclo possibile con kit opzionale)
Distanza minima di sicurezza (piano cottura)	65 cm (gas) / 55 cm (elettrico); seguire le indicazioni del piano
Livello sonoro	Variabile in base alla velocità (dato non specificato)
Materiale	Acciaio inossidabile (finitura satinata)
Peso	Non specificato (stima ~10-15 kg)
Comando	Tastiera tattile (T1-T5)
Funzione di ripristino dei filtri	Sì (pressione lunga su T5)
Sicurezza bambini	Non specificata
Manutenzione	Pulizia mensile dei filtri e della superficie; utilizzare un panno morbido e detergente neutro
Garanzia	Non specificata (fare riferimento al servizio post-vendita)
Accessori forniti	Tasselli di fissaggio, manuale d'uso
Riparabilità	Assistenza tecnica raccomandata; lampade alogene sostituibili, LED tramite SAV

Domande frequenti - HNC 6.8 AB X/HA HOTPOINT

Qual è la distanza minima tra la cappa e il piano cottura?

Per un piano cottura a gas, la distanza minima è di 65 cm; per un piano elettrico, 55 cm. Rispettare sempre le indicazioni del manuale del proprio piano cottura se prescrive una distanza maggiore.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici si puliscono almeno una volta al mese, a mano con un detergente non aggressivo o in lavastoviglie con ciclo breve a bassa temperatura. Per smontarli, tirare la maniglia a molla.

Quando è necessario sostituire il filtro al carbone?

Il filtro al carbone deve essere sostituito ogni venti mesi. Non si lava e non si rigenera. La saturazione dipende dalla frequenza di cottura e dalla pulizia del filtro antigrasso.

Come cambiare le lampadine della cappa?

Scollegare l'apparecchio dalla rete elettrica. Assicurarsi che le lampadine siano fredde. Rimuovere la protezione facendo leva con un piccolo cacciavite. Sostituire con una lampadina delle stesse caratteristiche (alogena 25W G9 o LED a seconda del modello). Richiudere la protezione a clip.

Cosa fare se la cappa non si accende?

Verificare che non ci sia un'interruzione di corrente, che sia stata selezionata una velocità e che l'interruttore onnipolare non sia scattato. Se il problema persiste, scollegare l'apparecchio per 5 secondi e ricollegarlo. In caso di insuccesso, contattare il servizio di assistenza.

Cosa fare se la cappa aspira male?

Verificare che la velocità selezionata sia adatta alla quantità di vapori, che la stanza sia ben aerata (presa d'aria) e che il filtro al carbone non sia saturo (in versione riciclo). Pulire o sostituire i filtri se necessario.

Come passare dallo scarico esterno al riciclo?

È necessario installare un kit accessorio con un filtro al carbone. La cappa può essere configurata premendo T5 (spento) per 6 secondi, quindi selezionando T3 (riciclo) con T5 e confermando con T1.

Come resettare la spia di saturazione dei filtri?

Accendere la cappa, quindi premere il pulsante T5 per tre secondi. La spia lampeggia tre volte e si spegne. Se entrambi i filtri sono in allarme, ripetere l'operazione due volte.

Quali prodotti utilizzare per pulire la cappa?

Utilizzare un panno imbevuto di detergente liquido neutro e acqua tiepida. Evitare prodotti abrasivi o corrosivi. Per l'acciaio inossidabile, asciugare nel senso della satinatura.

La cappa può essere utilizzata senza filtro antigrasso?

No, è imperativo utilizzare la cappa con il filtro antigrasso correttamente montato. Senza filtro, i grassi possono danneggiare il motore e presentare un rischio di incendio.

MANUALE UTENTE HNC 6.8 AB X/HA HOTPOINT

Istruzioni per l’uso

CAPPA

Sommario

Istruzioni per l'uso,1

Montaggio,4

Avvertenze,9

Assistenza,28

Installazione,31

Comandi CHIMNEY,32

Manutenzione e cura,32

Anomalie e rimedi,33

Français

Mode d'emploi

HOTTE DE CUISINE

Sommaire

Manuale d'uso, 1

Montaggio, 4

Avvertenze, 11

Assistenza, 28

Installazione, 39

Comandi CAMINO, 40

Manutenzione e cura, 40

! È importante conservare questo manuale per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

Sicurezza generale

• La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a: 65 cm se la cappa è installata sopra un piano di cottura a gas; 55 cm se la cappa è installata sopra un piano di cottura elettrico. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.
• La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. È tuttavia necessario interpellare un tecnico qualificato per accertare l'idoneità dei materiali a seconda del tipo di parete/soffitto, la/il quale deve essere sufficientemente robusto da sostenere il peso della cappa.
• Attenzione! Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.
• L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche, sensoriali o mentali e con mancata esperienza e conoscenza, a meno che essi non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsabile per la loro sicurezza.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• Mai utilizzare il prodotto senza il filtro antigrasso correttamente montato!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Rispettare tutte le normative riferite allo scarico dell'aria.
• È severamente vietato cucinare cibi a fiamma libera sotto la cappa; l'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.
• Si consiglia di tenere sotto costante controllo la cottura di cibi tramite frittura, al fine di evitare che l'olio surriscaldato prenda fuoco.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi, attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• Si consiglia di pulire frequentemente il prodotto, sia internamente che esternamente (ALMENO UNA VOLTA

AL MESE, rispettando comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale).

• L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.
• Attenzione! Le parti accessibili possono diventare molto calde se utilizzate con degli apparecchi di cottura.
• Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se sono sotto adeguata sorveglianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

Il tipo di anomalia; Il modello della macchina (Mod.) Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristica posta sull'apparecchio

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Assistenza

Per la corretta installazione del prodotto vedere le figure disponibili nelle prime pagine di questo libretto.

L'installazione va effettuata da personale qualificato.

Collegamento elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se provvista di spina (collegamento diretto alla rete), o la spina non è posta in zona accessibile, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Controllare sempre che il cavo di rete sia stato montato correttamente, prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento.

Scarico dell'aria (per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle performance di aspirazione ed un sensibile aumento della rumorosità. Si declina ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con minor numero di curve possibile. ! Evitare cambiamenti drastici di sezione del condotto. ! Usare un condotto con l'interno più liscio possibile. ! Il materiale del condotto deve essere approvato normativamente. ! Non collegare la cappa a condotti di scarico dei fumi prodotti da combustioni (caldaie, caminetti, stufe, ecc.). ! Per lo scarico dell'aria da evacuare rispettare le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminata attraverso una cavità del muro a meno che tale cavità non sia destinata a questo scopo. ! Attrezzare il locale con delle prese d'aria per evitare che la cappa crei una pressione negativa nella stanza (che non deve superare i 0,04 mbar). ! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Filtrante o Aspirante?

! La sua cappa è pronta per essere utilizzata in versione aspirante.

Per utilizzare la cappa in versione filtrante va installato l'apposito KIT ACCESSORIO.

Nota: Se fornito a corredo, in alcuni casi, il sistema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere già installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono disponibili in questo manuale (vedi "Versione filtrante").

Versione aspirante

IT

La cappa depura l'aria e la espelle all'esterno attraverso un condotto di scarico (diametro 150 mm) fissato alla flangia di raccordo. Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuazione non è fornito e va acquistato.

Nella parte orizzontale, il tubo deve avere una leggera inclinazione verso l'alto (circa 10°) in modo da poter trasportare l'aria verso l'esterno più facilmente. Se la cappa è provvista di filtri al carbone, questi devono essere tolti.

Versione filtrante

La cappa depura l'aria e la re-immette pulita nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

Per questa versione è necessario deflettore aria, riduzione e filtro/i carbone. Il tubo superiore deve avere le asole di evacuazione aria posizionate nella parte alta.

Dati Tecnici

Modello	Altezza (cm)	Larghezza (cm)	Profondità (cm)	Ø del tubo di scarico (cm)
CHIMNEY 60cm	61-82	59.8	50	15/12
CHIMNEY 90cm	61-82	89.9	50	15/12

Vedi targhetto caratteristiche per l'assorbimento totale e l'assorbimento della lampada.

LED*

Gruppo di Rischio 1 secondo norma EN 62471

Il modello è conforme alle seguenti leggi comunitarie. Le cappe sono conformi alle seguenti Direttive EC:

Regolamento (EU) No 66/2014 che integra la Direttiva 2009/125/EC.

Standard di riferimento:

- EN 60704-2-13:2011; EN 60704-3:2006 - EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014 - EN 50564:2011

• Presente solo in alcuni modelli

Modelli con Pulsantiera Soft Button

HNC9.8LBX/HA

HNC6.8ABX/HA

HNC9.8ABX/HA

T1

T2

T3

T4

T5

T6

T1 Reset motore

Premendo il pulsante a cappa spenta, si imposta la prima velocità. Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità 1

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 1.

T3 Velocità 2

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 2.

T4 Velocità 3

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 3.

T5 Booster

Premendo il pulsante la cappa passa dallo stato precedente alla velocità intensiva. Dopo 5 minuti, la cappa tornerà alla velocità impostata in precedenza; premendo invece un tasto velocità (T2, T3 o T4) si uscirà dalla funzione booster, impostando la velocità selezionata.

T6 ON/OFF luci

Segnalazione filtro grassi e odori

Il lampeggio dell'icona relativa alla prima velocità T2 indica la saturazione del filtro grassi. Il lampeggio dell'icona relativa alla seconda velocità T3 indica la saturazione del filtro odori. Il lampeggio di entrambe le icone T2 e T3 indica la saturazione di entrambi i filtri. Sarà quindi necessario provvedere alla pulizia/sostituzione dei filtri grassi "A" e/o odori "B" (vedi "Manutenzione e cura").

Per resettare il contatore del filtro:

Mentre la cappa è accesa, premere per tre secondi T5.

Il led che segnala il warning lampeggerà tre volte, per poi tornare alla visualizzazione di normale funzionamento.

Nel caso di segnalazione contemporanea di entrambi i warning filtri, occorre ripetere l'operazione di reset.

La prima sequenza resetta il filtro grassi, la seconda il filtro odori.

Configurazione della cappa:

Per configurare la modalità di lavoro della cappa desiderata, da prodotto spento premere T5 per circa 6 secondi. Le icone T2 o T3 si accenderanno ad indicare il tipo di installazione: T2 aspirante, T3 filtrante.

È possibile cambiare il tipo di installazione premendo ciclicamente il tasto T5.

Per salvare la nuova configurazione è necessario premere singolarmente il tasto.

Manutenzione e cura

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Prima pulizia

• Togliere le pellicole protettive
• Eliminare le impurità con una spugna umida e poco sapone neutro
• Risciacquare con un panno umido
• Asciugare con un panno morbido, se la cappa è inox seguire la satinatura del metallo

Pulizia periodica

La cappa va pulita frequentemente (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri e acqua tiepida. Evitare l'uso di prodotti abrasivi o corrosivi.

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

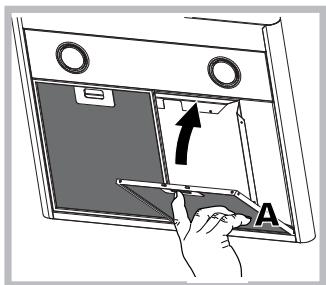

Manutenzione dei filtri antigrasso (A)

Il filtro antigrasso trattiene le particelle di grasso derivanti dalla cottura; esso deve essere pulito almeno una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Per smontare il filtro grassi tirare la maniglia di sgancio

a molla. Con il lavaggio in lavastoviglie il filtro antigrasso metallico potrebbe scolorirsi, ma le sue performance di filtraggio non variano.

Manutenzione del filtro al carbone (B)

Il filtro carbone trattiene gli odori sgradevoli derivanti dalla cottura. La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato, a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo entro venti mesi. Questo filtro NON può essere lavato o rigenerato.

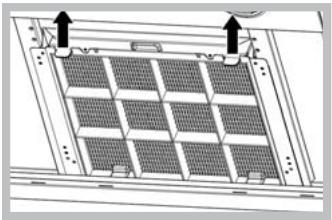

Smontaggio: Rimuovere il filtro a carboni attivi premendo le due leve anteriori che lo fissano alla cappa.

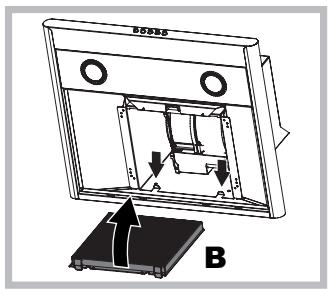

Montaggio: Agganciare il filtro a carboni attivi prima posteriormente sulle linguette metalliche della cappa, poi anteriormente premendo le due leve.

Sostituzione delle lampade

Disinserire l'apparecchio dalla rete elettrica e rimuovere i filtri antigrasso.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

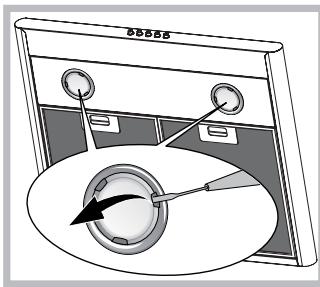

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata. Utilizzare solo lampade con le stesse caratteristiche di quella danneggiata (per maggiori dettagli vedere i dati tecnici

riportati nel seguente libretto).

1. Richiudere la protezione (fissaggio a scatto).

Sostituzione delle lampade LED *

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED. I LED garantiscono un'illuminazione ottimale, una durata maggiore e un minore consumo rispetto alle lampade tradizionali. Per la sostituzione rivolgersi al servizio assistenza.

Cavo elettrico

Se il cavo di alimentazione è danneggiato, esso può essere sostituito dal costruttore o dal suo servizio assistenza tecnica, in modo da prevenire qualsiasi rischio.

Utilizzare esclusivamente accessori e ricambi originali.

Li trovi nei Centri di Assistenza più vicini a te, oppure chiamando al numero 199.199.199*

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Anomalie e rimedi

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controlli:

Se la cappa non funziona:

Verificare che:

non c'è interruzione di corrente. - è stata selezionata una velocità.

Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è sufficientemente areata per permettere una presa d'aria.
• Il carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

non ci sia interruzione di corrente. - il dispositivo di interruzione onnipolare non sia scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio Assistenza, scollegare per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegarlo nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

Risparmiare e rispettare l'ambiente

• Si raccomanda di utilizzare la cappa regolando la velocità in base alla reale necessità di aspirazione limitando l'utilizzo, ove presente, della velocità intensiva. Utilizzare la cappa in modalità normale permette di limitare il consumo di energia del prodotto e di evitare inutili sprechi di aria pulita e climatizzata.
• Evitare di accendere la luce della cappa quando non è necessario illuminare la zona di cottura.
• Presente solo in alcuni modelli

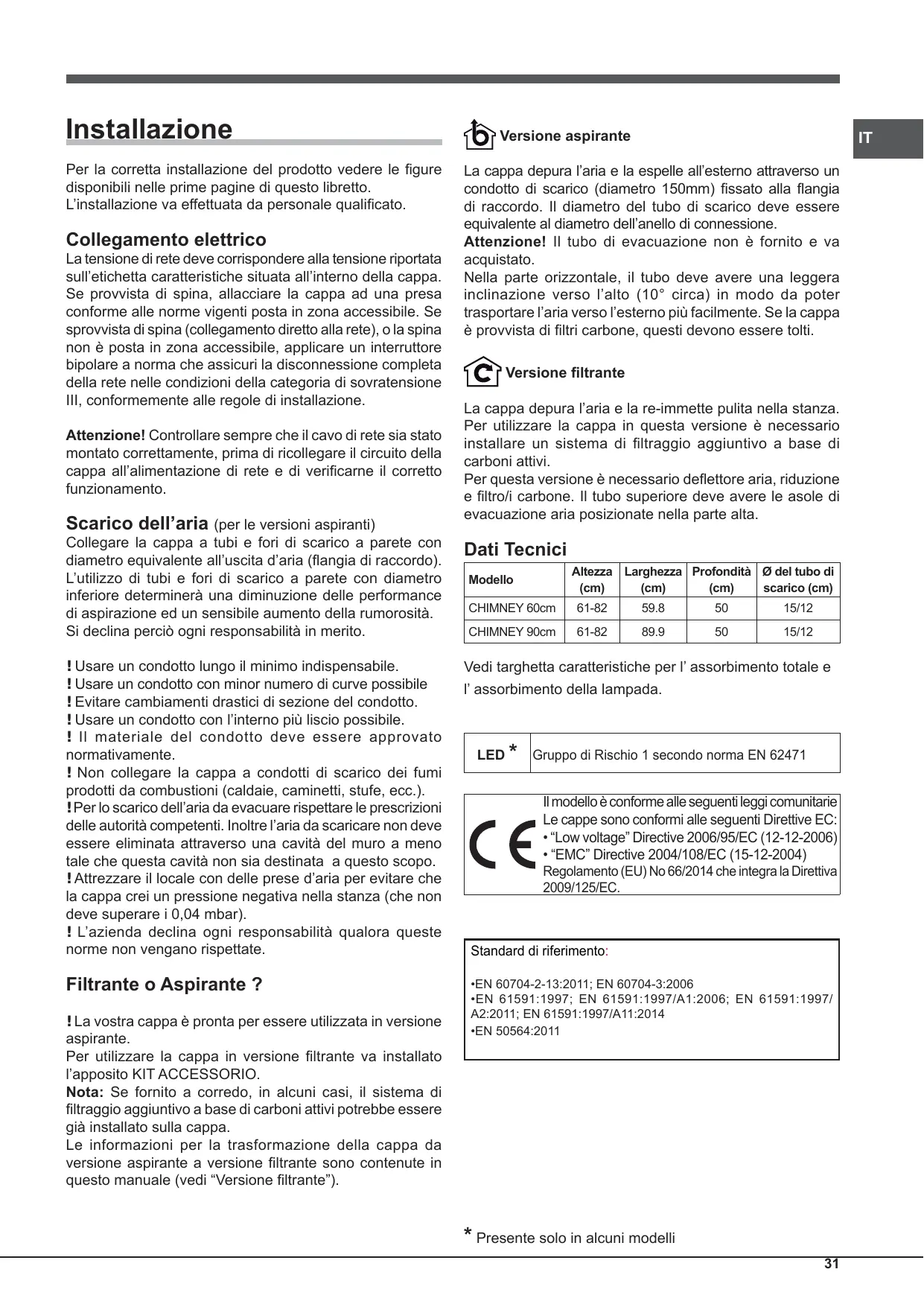

Installazione
