Тип продукту	Витяжка
Бренд	Hotpoint
Модель	HNC 6.8 AB X/HA
Висота (см)	61 - 82
Ширина (см)	59.8
Глибина (см)	50
Діаметр витяжної труби (см)	15 / 12
Електроживлення	230 В ~ 50 Гц
Освітлення	2 x 25 Вт галоген (цоколь G9) або LED (залежно від моделі)
Швидкості вентиляції	4 швидкості + інтенсивний режим (Booster)
Протижировий фільтр	Металевий, можна мити в посудомийній машині (короткий цикл, низька температура)
Вугільний фільтр (запахи)	Заміна кожні 20 місяців, не миється
Тип установки	Відведення на вулицю (можливе рециркуляція з додатковим комплектом)
Мінімальна безпечна відстань (варочна поверхня)	65 см (газ) / 55 см (електрика); дотримуйтесь інструкцій варочної поверхні
Рівень шуму	Змінюється залежно від швидкості (дані не вказані)
Матеріал	Нержавіюча сталь (сатиноване покриття)
Вага	Не вказано (приблизно 10-15 кг)
Управління	Сенсорна клавіатура (T1-T5)
Функція скидання фільтрів	Так (тривале натискання T5)
Захист від дітей	Не вказано
Обслуговування	Щомісячне очищення фільтрів та поверхні; використовуйте м'яку ганчірку та нейтральний миючий засіб
Гарантія	Не вказано (звертайтеся до сервісного центру)
Аксесуари в комплекті	Дюбелі для кріплення, інструкція з експлуатації
Ремонтопридатність	Рекомендована технічна допомога; галогенні лампи замінюються, LED через сервісний центр

Часті запитання - HNC 6.8 AB X/HA HOTPOINT

Яка мінімальна відстань між витяжкою та варочною поверхнею?

Для газової варочної поверхні мінімальна відстань становить 65 см; для електричної — 55 см. Завжди дотримуйтесь вказівок інструкції до вашої варочної поверхні, якщо вона рекомендує більшу відстань.

Як чистити протижирові фільтри?

Металеві протижирові фільтри чистять щонайменше раз на місяць вручну неагресивним миючим засобом або в посудомийній машині коротким циклом при низькій температурі. Щоб зняти, потягніть за пружинну ручку.

Коли потрібно замінювати вугільний фільтр?

Вугільний фільтр потрібно замінювати кожні двадцять місяців. Він не миється і не регенерується. Насичення залежить від частоти приготування їжі та чищення жирового фільтра.

Як замінити лампи витяжки?

Відключіть прилад від електромережі. Переконайтеся, що лампи холодні. Зніміть захист, підчепивши невеликою викруткою. Замініть на лампу з такими ж характеристиками (галоген 25 Вт G9 або LED залежно від моделі). Закрийте захист, зафіксувавши кліпсами.

Що робити, якщо витяжка не вмикається?

Перевірте, чи немає відключення електроенергії, чи вибрано швидкість та чи не вимкнувся загальний вимикач. Якщо проблема не зникає, відключіть прилад на 5 секунд, потім підключіть знову. У разі невдачі зверніться до служби підтримки.

Що робити, якщо витяжка погано витягує?

Перевірте, чи відповідає вибрана швидкість кількості пари, чи добре провітрюється приміщення (приплив повітря), і чи не насичений вугільний фільтр (у версії рециркуляції). Очистіть або замініть фільтри за необхідності.

Як перейти від відведення на вулицю до рециркуляції?

Необхідно встановити додатковий комплект з вугільним фільтром. Витяжку можна налаштувати, натиснувши T5 (вимкнено) на 6 секунд, потім вибрати T3 (рециркуляція) за допомогою T5 і підтвердити T1.

Як скинути індикатор насичення фільтрів?

Увімкніть витяжку, потім натисніть кнопку T5 протягом трьох секунд. Індикатор блимне тричі та згасне. Якщо попередження про обидва фільтри, повторіть операцію двічі.

Які засоби використовувати для чищення витяжки?

Використовуйте ганчірку, змочену нейтральним рідким миючим засобом і теплою водою. Уникайте абразивних або корозійних засобів. Для нержавіючої сталі витирайте в напрямку сатинування.

Чи можна використовувати витяжку без протижирового фільтра?

Ні, обов'язково використовуйте витяжку з правильно встановленим протижировим фільтром. Без фільтра жир може пошкодити двигун і створити ризик пожежі.

ПОСІБНИК КОРИСТУВАЧА HNC 6.8 AB X/HA HOTPOINT

Довідник користувача

Зміст

Інструкція користувача, 2

Збірка, 4

Запобіжні засоби, 21

Допомога, 29

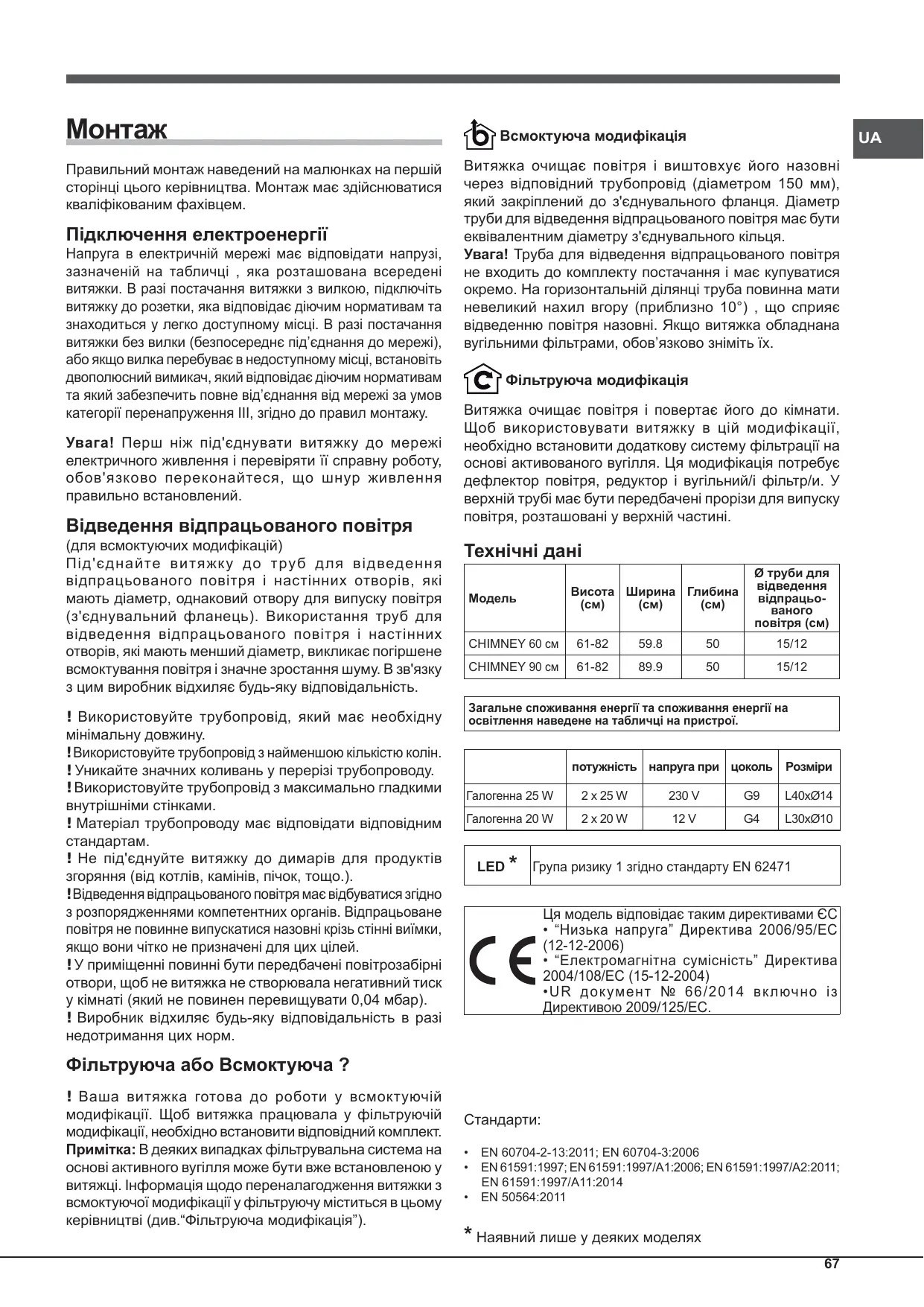

Монтаж, 67

Елементи управління CHIMNEY, 68

Догляд та технічне обслуговування, 68

Несправності засобів та їх усунення, 69

Уважно ознайомтеся з інструкціями: вони містять важливу інформацію щодо монтажу, використання і безпеки виробу.

Не вносити змін в електричні або механічні компоненти виробу, а також у трубки, що відведені і направлені повітря.

Загальна безпека

Мінімальна відстань між варильною поверхнею і нижньою частиною витяжки не повинна бути менша за: 65 см, якщо витяжка встановлюється над газовою плитою; 55 см, якщо витяжка встановлюється над електричною плитою. Якщо в інструкції з монтажу газової варильної поверхні вказується більша відстань, слід зважати на неї. - Витяжка оснащена підйомами, які підходять до більшості стін/стель. У кожному разі необхідно звернутися до фахівця, щоб він підтвердив відповідність матеріалів відповідно до типу стіни/стелі, які мають бути достатньо міцними, щоб витримати вагу витяжки. - Увага! Не під'єднуйте прилад до електричної мережі, доки не буде повністю завершено монтаж. - Перш ніж робити будь-яку операцію з очищення або технічного обслуговування, від'єднайте витяжку від мережі електричного живлення.

Витягнувши вилку або вимкнувши головний вимикач.

Всі операції з монтажу і технічного обслуговування необхідно виконувати у захисних рукавичках. - Приладом не мають користуватися діти або особи з обмеженими фізичними, психічними або сенсорними властивостями, або без належного досвіду чи знань, за винятком працівників, коли таке використання відбувається під наглядом або за вказівками відповідальної за їхню безпеку особи. Не дозволяйте дітям гратися з приладом. Ні в якому разі не використовуйте виріб без правильно встановленого фільтра-жироуловлювача! Ніколи не вмикайте витяжку вологими руками, за винятком випадків, коли на це недвозначно вказується. - Приміщення має бути достатньо вентильованим, якщо витяжка працює разом з іншими приладами на газі або на іншому паливі. - Всмоктуване повітря не має спрямовуватися у трубопроводи, які застосовуються для відведення відпрацьованих газів від приладів, які працюють на газі чи іншому паливі. - Дотримуйтесь всіх правил відведення диму. Суворо забороняється готувати їжу на відкритому полум'ї під витяжкою; відкрите полум'я ушкоджує фільтри і може викликати пожежу. Тому його слід уникати у будь-якому разі. - Рекомендується тримати під постійним контролем процес готування жирної їжі, щоб запобігти перегріву, коли залишається олія.

• Щодо технічних та запобіжних розмірів, які мають застосовуватися для труб відведення диму, дотримуйтесь розпоряджень місцевих компетентних органів. Витяжка має очищуватися як всередині, так і зовні (щонайменше раз на місяць), дотримуючись усіх вказівок з технічного обслуговування, які надаються цим керівництвом.
• Недотримання правил з очищення витяжки та з заміни і очищення фільтрів може призвести до пожежі. Не користуйтеся витяжкою без належно встановлених лампочок, тому що це небезпечно через можливість ураження електричним струмом. Виключається будь-яка відповідальність у зв'язку з можливими пошкодженнями виробу, збитками або пожежами внаслідок недотримання інструкцій, наведених у цьому керівництві.
• Увага! Частини, доступні для відкриття, можуть нагріватися до високих температур, якщо вони використовуються разом з кухонними плитами. Дозволяється користуватися приладом дітям віком від 8 років, а також особам з обмеженими фізичними, сенсорними або розумовими можливостями або особам без належного досвіду і знань, якщо вони перебувають під постійним контролем або проінструктовані щодо правил безпечного користування приладом і усвідомлюють можливі ризики. Не дозволяйте дітям гратися з приладом. Операції з очищення і догляду не повинні виконуватися дітьми.

CZ

Попередження

Дана інформація міститься на табличці з характеристиками, прикріпленій до духовки.

CZ

Сервісна служба

Група ризику 1 згідно стандарту EN 62471

CE

Виробник відповідає таким директивам ЄС: "Низька напруга" Директива 2006/95/EC (12-12-2006) "Електромагнітна сумісність" Директива 2004/108/EC (15-12-2004) - УР Документ № 66/2014 включно з Директивою 2009/125/EC.

Стандарти:

EN 60704-2-13:2011; EN 60704-3:2006 EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014 EN 50564:2011

• Напишу у деяких моделях

Елементи правильного димоходу

Моделі з кнопковою панеллю Soft Button

HNC9.8LBX/HA

HNC6.8ABX/HA

HNC9.8ABX/HA

T1

T2

T3

T4

T5

T6

T1 Ipe3anyck DnryHa

HaTnCKaHnHa nIcIO KHOJky Ha BmKHeHIn BNTJxU np3BeDe Do 3aBdAnHn nepsoI SwuNkoCTi. HATnCKaHn Ha nO KHOJky Ni d Yac pO60tN np3BeDe DO BmKHeHH BNTJxKn.

T2 WbNdkicTb 1

Pn HatackaHhi ciEi KhoNk BNtJka nepeJe y cTaH, nonepednI WbNdkoCTi 1.

T3 Wbndkictb 2

Pn HatackaHHi ciE KhoNKn BuTjKka nepeJe y cTaH, nonepeHi NwBnKocTi 2.

T4 1IbIcktB 3

Після натисканні цієї кнопки витяжка перейде у стан, попередньо встановленої швидкості 3.

Т5 Бустер

При натисканні цієї кнопки витяжка перейде з поточного стану на інтенсивну швидкість. Урешті 5 хвилин витяжка повернеться до швидкості, раніше заданої; при натисканні на кнопку швидкості (T2, T3 або T4) запуститься вид 3 функції бустера із встановленням обраної швидкості.

Т6 Увімкнення/вимкнення освітлення

Сигналізація фільтрів-жироуловлювачів і вугільних запахів

Блимання іконки, відповідно до першої швидкості T2, вказує на забруднення фільтра-жироуловлювача. Блимання іконки, відповідно до другої швидкості T3, вказує на забруднення вугільного фільтра. Блимання обох іконок T2 і T3 вказує на забруднення обох фільтрів. Тому необхідно виконати очищення/заміну фільтрів-жироуловлювачів “A” і/або вугільних фільтрів проти неприємних запахів “B” (див. “Технічне обслуговування”).

Щоб обнулити лічильник фільтра:

На увімкненій витяжці натисніть і утримуйте три секунди кнопку T5. Спеціальний світлодіодний індикатор тричі, після чого повернеться до відображення нормальної роботи. У разі одночасної сигналізації обох фільтрів необхідно виконати обнуління. Перша процедура скидає фільтр-жироуловлювач, друга - вугільний фільтр проти неприємних запахів.

Конфігурація витяжки:

Щоб налаштувати для витяжки бажаний режим, натисніть у вимкненому стані T5 і утримуйте її 6 секунд. Поки T2 або T3 спалахують, щоб вказати на тип модифікації: T2 всмоктувальний, T3 фільтрувальний. Можна змінити модифікацію, натискаючи послідовно на кнопку T5.

Щоб зберегти нову конфігурацію, необхідно натиснути на кнопку T1.

Мо德尔	Биiktiri (см)	Енi (см)	Тереньдirì (см)	aya Шытагу ТУтгіній Диам. (сm)
CHIMNEY 60 cm	61-82	59.8	50	15/12
CHIMNEY 90 cm	61-82	89.9	50	15/12

Проведене більше всмоктування і опромінення світла плити.

	Куаты	KERHEYI	цokony	Өлшемери
Галoreнд i 25 W	2 x 25 W	230 V	G9	L40xØ14
Галoreнд i 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*

EN 62471 стандартна світлова 1-тауекн точка

Сортувальник курильтемендері до приктепнапря санкцій келе:

2006/95/EC «Темен Керhey» Директива (12-12-2006) 2004/108/EC «3MY» Директива (15-12-2004)

Згідно з UR N66/2014, доповнює Директиву N2009/125/EC

• Тек бенгіні бір модельдере бар

CHIMNEY басқару құралдары

Сенсорлық панельмен жабдықталған модельдер

HNC9.8LBX/HA

HNC6.8ABX/HA

HNC9.8ABX/HA

T1

T1 Моторды тоқтату

Сорғы жұмыс істеп тұрған кезде, түтінді басып, 1-қыздыру температурасы. Сорғы құмыс істеп тұрғанда басылса, ол өшеді.
