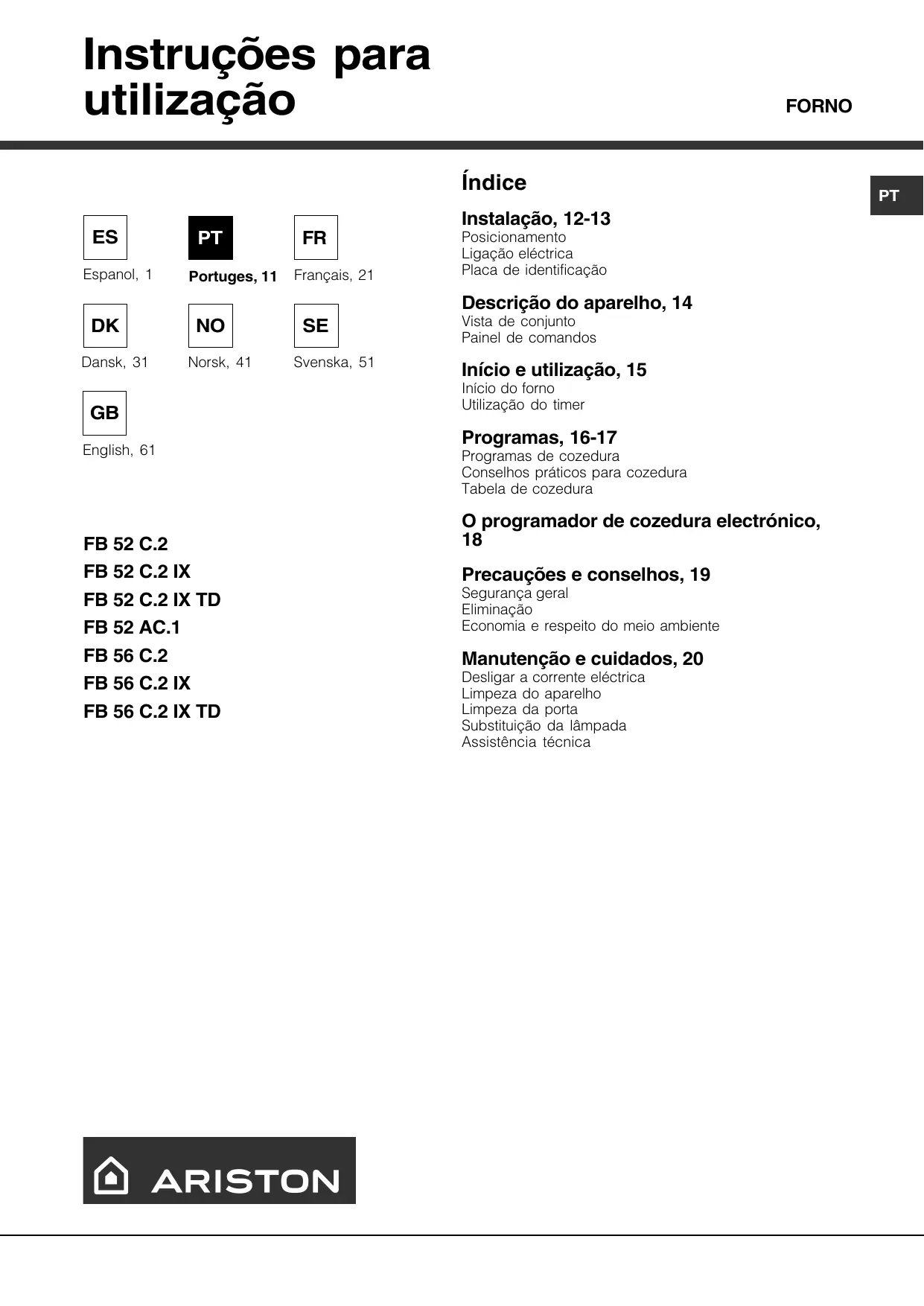

MANUAL DE UTILIZADOR FB 52 C.2 IX TD HOTPOINT

Instruções para utilização

Instalação, 12-13 Posicionamento Ligação eléctrica Placa de identificação

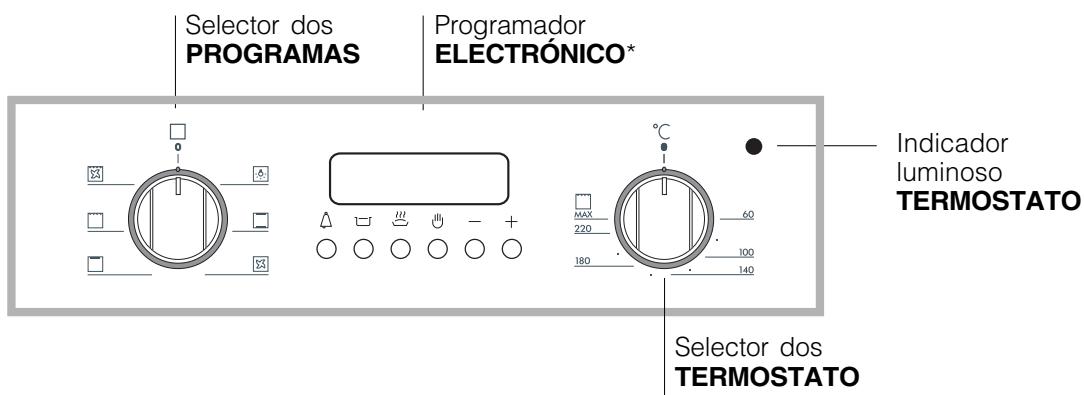

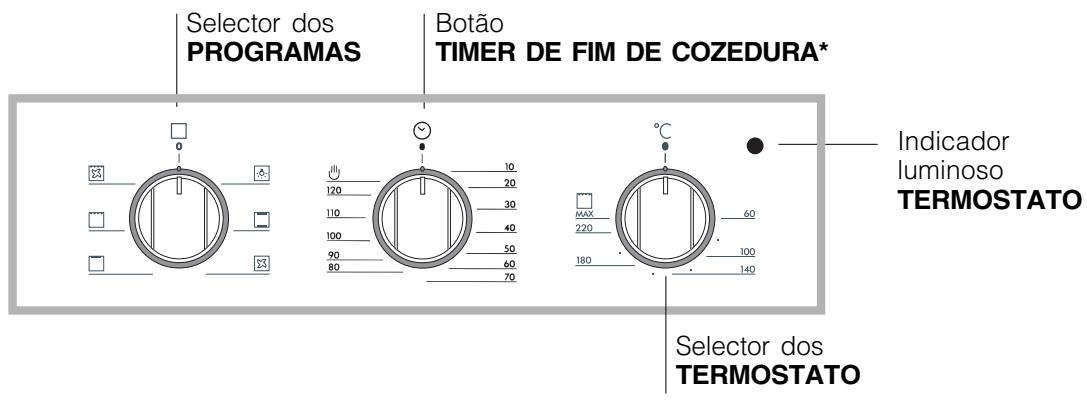

Descrição do aparelho, 14 Vista de conjunto Painel de comandos

Início e utilização, 15 Início do forno Utilização do timer

Programas de cozedura Conselhos práticos para cozedura Tabela de cozedura

O programador de cozedura electrónico, 18 Precauções e conselhos, 19

Segurança geral Eliminação Economia e respeito do meio ambiente

Manutenção e cuidados, 20 Desligar a corrente eléctrica Limpeza do aparelho Limpeza da porta Substituição da lâmpada Assistência técnica

PT Instalação ! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. ! Leia com atenção as instruções: nas quais há informações importantes sobre a instalação, a utilização e a segurança.

Ventilação Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos). ! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos pessoais, materiais e a animais. Encaixe Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas.

Colocar no centro e prender Regule os 4 calços situados aos lados do forno, em correspondência aos 4 furos na moldura ao redor, em função da espessura da lateral do móvel: 20 mm. de espessura: retire a parte móvel do calço (veja a figura);

• os painéis adjacentes ao forno devem ser de material resistente ao calor; • no caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C.

18 mm. de espessura: utilize a primeira cavidade, da maneira já preparada pelo fabricante (veja a figura);

16 mm. de espessura: utilize a segunda cavidade (veja a figura).

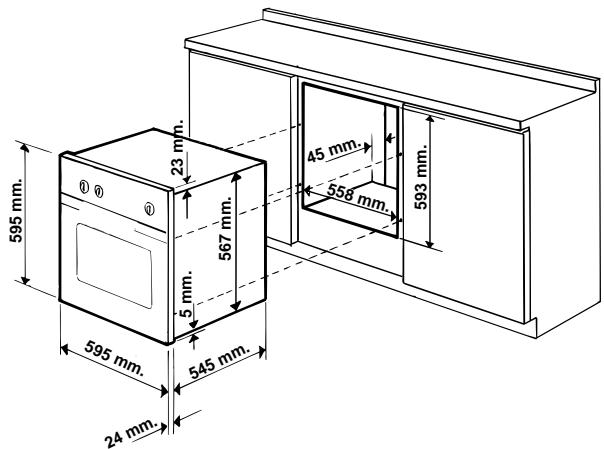

• para encaixar o forno, quer no caso de instalação sob uma banca (veja a figura) quer em coluna, o móvel deve ter as seguintes medidas:

! Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo, indicadas na placa de identificação, foram medidas para este tipo de instalação.

Para prender o aparelho no móvel: abra a porta do forno e atarraxe 4 parafusos na madeira, nos 4 furos situados na moldura ao redor. ! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

Antes de efectuar a ligação, certifique-se que:

! Os fornos equipados com cabo de fornecimento com três pólo, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação (veja a seguir).

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação; • a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação (veja a seguir); • a tensão de alimentação seja entre os valores da placa de identificação (veja a seguir); • a tomada seja compatível com a tomada do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

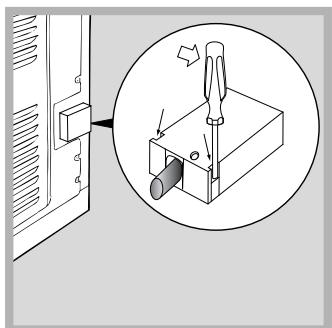

Montagem do cabo de fornecimento 1. Para abrir a caixa de terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa ( veja a figura).

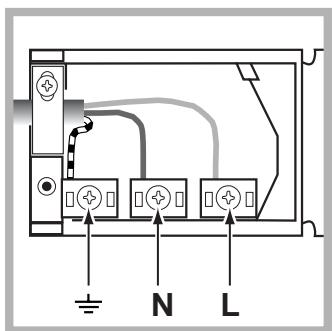

2. Instale o cabo de alimentação: desatarraxe o parafuso do grampo do cabo e os três parafusos dos contactos L-Ne, em seguida, prenda os fios embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L) Amarelo-Verde (veja a figura).

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica). ! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

PL AC A D A S C AR AC TER ÍS TIC AS M e didas

Liga ções elé ctrica s

ten são de 230V ~ 50H z (veja a pla ca d as caracte rísticas) po tência m áxim a absorvid a 22 50W D irectiva 2002/40 /C E acerca d os fornos eléctricos. N o rm a E N 50 304 M od elos com ve ntilação para refrige ra ção : C o nsum o de ene rgia co m co nvecção N atural – função d e aq uecim en to : = Trad iciona l;

3. Prenda o cabo no respectivo grampo. 4. Feche a tampa da caixa dos terminais. Ligação à rede do cabo de fornecimento eléctrica Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja ao lado). No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente. ! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança.

ET IQ U ETA D E EN ER G IA C o nsum o de ene rgia da d ecla ra ção de C lasse com co nve cção F orça da - fun çã o de a qu ecim e nto: > C o ze dura M ú ltipla. M od elos se m ve ntilação para refrige ra ção : C o nsum o de ene rgia co m co nvecção Força da – funçã o de aq uecim en to : > C o ze dura M ú ltipla; C o nsum o de ene rgia da d ecla ra ção de C lasse com co nve cção N a tural fun ção de aque cim en to : = Trad icion al. E ste apa relho é em con fo rm id ad e co m as seguintes D irectivas d a C o m unid ade Europ eia: 73 /23/C E E de 19 /02/73 (Baixa Te nsão) e posteriores m odificações - 8 9/336/C EE d e 03 /0 5/89 (C om p atibilidad e Electrom a gn ética) e p osteriores m odificações 93 /68/C E E de 22 /07/93 e po steriores m odificaçõe s 20 02 /9 6/C E

PT Descrição do aparelho

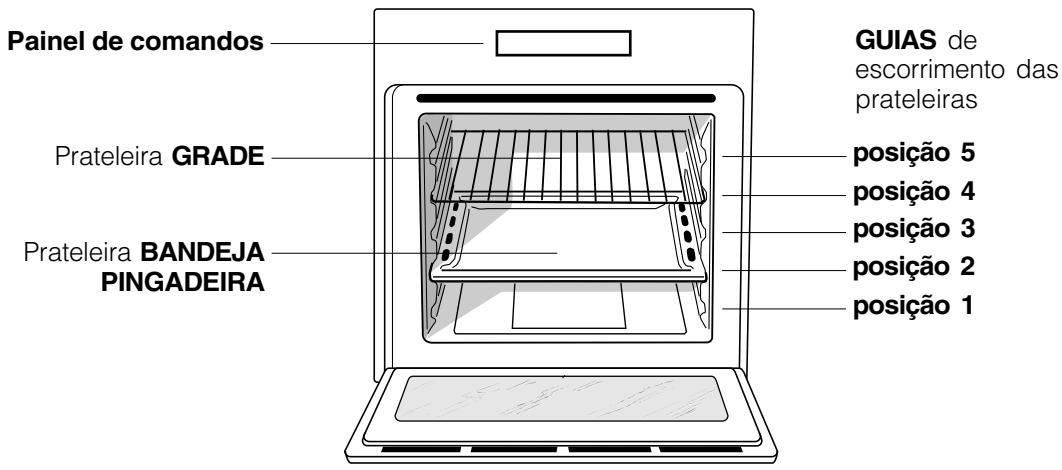

PT Vista de conjunto GUIAS de escorrimento das prateleiras

posição posição posição posição posição

* Há somente em alguns modelos.

Início e utilização ! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente é por causa da evaporação das substâncias empregadas para proteger o forno.

Início do forno 1. Para seleccionar o programa de cozedura que desejar, rode o selector dos PROGRAMAS. 2. Para escolher a temperatura rode o selector do TERMOSTATO. Uma lista com as cozeduras e as respectivas temperaturas aconselhadas pode ser consultada na Tabela de cozedura (veja os Programas). 3. O indicador luminosos do TERMOSTATO aceso fixo no painel dos comandos avisa que o pré aquecimento foi completado:coloque dentro os alimentos a serem cozidos. 4. Durante a cozedura é sempre possível: - modificar o programa de cozedura mediante o selector de PROGRAMAS; - modificar a temperatura mediante o selector do TERMÓSTATO; - interromper a cozedura se recolocar o selector dos PROGRAMAS na posição “0”.

PT Acende-se se for seleccionado 8 mediante o selector dos PROGRAMAS. Permanece acesa quando se seleccionar um programa de cozedura.

Utilizar o timer de fim de cozedura* 1. Antes de mais nada, para dar corda na campainha é necessário rodar o selector do TIMER DE FIM DE COZEDURA de uma volta quase inteira na direcção dos ponteiros do relógio. 2. Volte na direcção contrária aos ponteiros do relógio, para configurar o tempo que desejar, faça coincidir os minutos indicados no selector do TIMER DE FIM DE COZEDURA com a referência fixa do painel de comandos. 3. Depois que tiver passado o tempo tocará um sinal acústico e o forno desliga-se. 4. Quando o forno estiver desligado, o timer de fim cozedura poderá ser utilizado como um normal contador de minutos. Para utilizar o forno com funcionamento manual, ou seja com o timer de fim de cozedura desactivado, é necessário rodar o botão TIMER DE FIM DE COZEDURA até o símbolo‘ 9.

! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte. ! Coloque sempre os recipientes de cozedura sobre a grade fornecida. Ventilação de arrefecimento Para obter uma redução das temperaturas externas, alguns modelos são equipados com uma ventoinha de arrefecimento. Esta gera um jacto de ar que sai entre o painel de comandos e a porta do forno. No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente. ! No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente.

* Há somente em alguns modelos.

PT Programas de cozedura

Conselhos práticos para cozedura

! Para todos os programas pode ser regulada uma temperatura entre 60°C e MÁX., excepto:

! Nas cozeduras ventiladas não utilize as posições das prateleiras 1 e 5: que recebem directamente ar quente porque poderão provocar queimaduras em alimentos delicados.

• GRILL (é aconselhável configurar somente em MÁX.); • GRATIN (é aconselhável não ultrapassar a temperatura de 200°C).

! Nas cozeduras de GRILL e GRATIN, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura).

= Programa de FORNO TRADIÇÃO COZEDURA MÚLTIPLA Activam-se os dois elementos aquecedores inferior e superior. Com esta cozedura tradicional é melhor utilizar uma única prateleira: com mais de uma prateleira haverá má distribuição da temperatura.

• Utilize as posições 2 e 4 das prateleiras, coloque na 2 os alimentos que necessitarem de mais calor.

> Programa de COZEDURA MÚLTIPLA Activam-se todos os elementos aquecedores (superior e inferior) e entra em funcionamento a ventoinha. Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas prateleiras no máximo contemporaneamente.

c Programa FORNO DE CIMA Acende-se o elemento aquecedor superior. Esta função pode ser utilizada para retoques na cozedura.

d Programade GRILL Acende-se o elemento aquecedor superior. A temperatura muito alta e directa do grill possibilita corar imediatamente a superfície dos alimentos que, como obstruem a saída dos líquidos, mantém o interior mais macio. A cozedura no grill é especialmente aconselhada para os pratos que necessitarem de alta temperatura na superfície: bifes de vitela ou vaca, entrecôte, filés, hambúrgueres et, ... Alguns exemplos de utilização estão apresentados na parágrafo “Conselhos práticos para a cozedura”. Coza com a porta do forno fechada.

e Programa de GRATIN Activa-se o elemento aquecedor superior e começa a funcionar a ventoinha. Une a irradiação térmica unidirecional com a circulação forçada do ar no interior do forno. Deste modo impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Coza com a porta do forno fechada.

• Coloque a bandeja pingadeira embaixo e a grade em cima. GRILL • Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade. • É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato; PIZZA • Para cozer bem uma pizza utilize o programa de COZEDURA MÚLTIPLA. • Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar a bandeja pingadeira aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante. • No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura.

Alimentos Pato Carne de vitela ou vaca assada Carne de porco assada Biscoitos (de massa tenra) Tortas doces Pizza (em 2 prateleiras) Lasanha Cordeiro Frango assado com batatas Cavala Plum cake Bignés (em 2 prateleiras) Biscoitos (em 2 prateleiras) Pão-de-ló (em 1 prateleira) Pão-de-ló (em 2 prateleiras) Tortas salgadas

Posição das prateleiras

Pré aquecimento (minutos)

Temperatura aconselhada

Duração da cozedura (minutos)

PT Possibilita programar o forno ou o grill nos funcionamentos: • início posterior da cozedura com duração estabelecida; • início imediato com duração estabelecida; • contador de minutos.

H : contador de minutos horas, minutos $ : duração da cozedura % : final da cozedura ( : comutação manual ) : programação adiantar tempos * : programação atrasar tempos. Como acertar o relógio digital Depois da ligação à rede eléctrica ou depois de falta de corrente, o mostrador piscará com: 0.00 • Prima contemporaneamente as teclas $ e % e sucessivamente (dentro de 4 segundos) mediante as teclas ) e * acerte a hora exacta. Com a tecla * o tempo aumenta. Com a tecla ) o tempo diminui. É possível, se for preciso, acertar novamente a hora de duas maneiras: 1. Repetir todas as fases acima descritas. 2. Premer a tecla ( e em seguida, mediante as teclas ) e * acertar o relógio. Funcionamento manual do forno Depois de ter regulado a hora, o programador passa automaticamente para a posição manual. Observação: Prima a tecla ( para restabelecer o funcionamento manual depois de cada vez que cozer em “Automático”. Início da cozedura posterior com duração estabelecida É preciso programar a duração da cozedura e a hora de final da cozedura. Suponhamos que o ecrã indique 10:00 horas. 1. Girar os botões de comando do forno para a função e a temperatura desejada (por exemplo : forno estático, 200° C). 2. Prima a tecla $ e sucessivamente (dentro de 4 segundos) mediante as teclas ) e * programe a duração desejada. Suponhamos programar uma cozedura de 30 minutos; aparece:

Ao soltar-se a tecla, depois de 4 segundos, será novamente visualizada a hora actual com o símbolo m e a escrita “auto” 3. Prima a tecla % e sucessivamente prima as teclas ) e * até programar a hora do final da cozedura desejada, suponhamos às 13:00

4. Ao soltar a tecla, no ecrã, depois de 4 segundos, aparece a hora actual:

A escrita “auto” acesa recorda-nos que foi realizada a programação da duração e do final da cozedura com funcionamento automático. Nesta altura, o forno acende-se automaticamente às 12:30 de modo que termine depois de 30 minutos. Quando o forno estiver aceso, aparece a panelinha acesa m durante toda a duração da cozedura. A qualquer momento, se for premida a tecla $ , é possível visualizar a duração programada; se for premida a tecla % visualiza-se a hora de final de cozedura. No final da cozedura, tocará o sinal acústico; para interrompê-lo prima uma tecla qualquer excepto as teclas ) e *. Início imediato com duração estabelecida Se for programada somente a duração (pontos 1 e 2 do parágrafo “Início cozedura posterior com duração estabelecida”) a cozedura iniciará imediatamente. Para anular uma cozedura já programada Prema a tecla $ e mediante tecla ) coloque o tempo novamente em:

e, em seguida, prima a tecla de funcionamento manual (. Função contador de minutos No funcionamento contador de minutos é programado o momento a partir do qual começa uma contagem regressiva. Esta função não comanda para acender nem apagar o forno, somente emite um alarme acústico quando o tempo esgotar-se. Prima a tecla “, aparece:

Em seguida, mediante as teclas * e ) programe o tempo desejado Solte a tecla, o tempo partirá no segundo exacto, no ecrã aparece a hora actual.

No final do tempo tocará um sinal acústico que pode ser parado se for premida uma tecla qualquer (excepto as teclas * e )) e o símbolo H apaga-se. Correcção e cancelamento dos dados • É possível mudar os dados programados a qualquer momento, se for premida a tecla correspondente e premida a tecla * ou ). • Ao cancelar a duração de cozedura, cancela-se automaticamente também o final do funcionamento e vice-versa. • No caso de funcionamento programado, o aparelho não aceita tempos de final de cozedura anteriores ao de início de cozedura propostos pelo próprio aparelho.

Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica).

• Não coloque objectos pesados sobre a porta do forno aberta.

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.

• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.

• Para deslocar o aparelho pegue-o sempre pelos cabos para este fim, situados aos lados do forno.

• A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos. • Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. • Durante o uso do aparelho os elementos de aquecimento e algumas partes da porta do forno ficam muito quentes. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas. • Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno. • Não tape as aberturas de ventilação e de eliminação de calor. • Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes.

Economia e respeito do meio ambiente • Se utilizar o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, colabora-se para reduzir a carga de absorção do fornecimento de electricidade.

• Não forre o fundo do forno com folhas de alumínio.

• É recomendável realizar as cozeduras ao GRILL e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).

• Não guarde material inflamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderão arder.

• Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor.

• Utilize luvas de forno para colocar e tirar recipientes;

• Assegure-se sempre que os selectores estejam na posição “l”/”¡” quando não estiver a utilizar o aparelho. • Não puxe pelo cabo para deslizar a ficha da tomada eléctrica, pegue pela ficha. • Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.

PT Manutenção e cuidados

PT Desligar a corrente eléctrica

Verificação das guarnições

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais próximo (veja a Assistência técnica).. É aconselhável não usar o forno antes do mesmo ter sido reparado.

Limpeza do aparelho • As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas. • O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos. • Os acessórios podem ser lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça, excepto as guias corrediças. • Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

Limpeza da porta Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro. Para uma limpeza mais cuidadosa, é possível retirar a porta do forno. 1. abra a porta inteiramente (veja a figura);

2. levante e rode as alavancas situadas nas duas dobradiças;

3. segure a porta dos dois lados exteriores e feche-a novamente devagar mas não inteiramente; Em seguida puxe a porta para a frente e retire-a das dobradiças (veja a figura). Para montar novamente a porta realize, na ordem contrária, as mesmas operações.

Substituição da lâmpada Para substituir a lâmpada de iluminação do forno:

1. Desatarraxe a tampa em vidro do bocal da lâmpada. 2. Desenrosque a lâmpada e troque-a por outra análoga: potência 25 W, engate E 14. 3. Retire a tampa (veja a figura).

Assistência técnica Comunique: • o modelo da máquina (Mod.) • o número de série (S/N) Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem.
