BRUGSANVISNING FB 52 C.2 IX TD HOTPOINT

Brugervejledning OVN Oversigt

Beskrivelse af ovnen, 34

Sådan tændes for ovnen Brug af timerfunktion

Elektronisk programmeringsenhed til tilberedning, 38 Forskrifter og råd, 39

Generelt om sikkerheden Bortskaffelse Energibesparelse og miljøvenlighed

Vedligeholdelse, 40 Afbrydelse af strømmen Rengøring af ovn Rengøring af ovndør Udskiftning af pære Service

DK Installation Det er vigtigt at opbevare dette hæfte et sted, så det nemt kan konsulteres. Hvis ovnen sælges, overdrages eller flyttes, skal man sørge for, at brugervejledningen følger med, så den nye ejer kan få oplysninger om ovnens funktion og eventuelle advarsler. Læs omhyggeligt instruktionerne: De indeholder vigtige oplysninger om installation, anvendelse og sikkerhed.

Ventilation For at sikre en god ventilation, er det nødvendigt at afmontere den bageste væg på indbygningsskabet. Det tilrådes at installere ovnen, så den støtter på to trælister eller på en plan overflade med en åbning på minimum 45 x 560 mm (se figuren).

Emballagen må ikke betragtes som legetøj til børn, og den skal bortskaffes i henhold til bestemmelserne om sortering af affald (se afsnittet Forskrifter og råd). Installationen skal udføres i overensstemmelse med instruktionerne og af en kvalificeret tekniker. En fejlagtig installation kan medføre personskade, skader på dyr samt materielle skader. Indbygning For at ovnen skal kunne fungere korrekt, skal indbygningsskabet være egnet dertil: • Panelerne på skabene ved siden af ovnen skal være lavet af materialer, der er modstandsdygtige over for varme. • På skabe af finerplader skal limen være modstandsdygtig over for temperaturer på 100 ºC.

Centrering og fastgørelse Placér de 4 stifter på siden af ovnen ud for de 4 huller på omkredsrammen, idet der tages hensyn til køkkenelementets tykkelse: Tykkelse på 20 mm: Fjern den bevægelige del af den udragende stift (se figuren).

Tykkelse på 18 mm: Brug den første rille, som allerede findes ved levering fra fabrikken (se figuren).

Tykkelse på 16 mm: Brug den anden rille (se figuren).

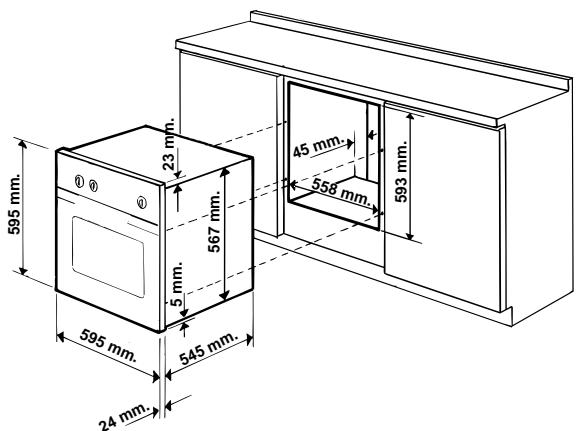

• Hvis ovnen indbygges i et skab, både ved montering under en bordplade (se figuren) og ved søjleopbygning, skal skabet have følgende mål:

Når ovnen er blevet indbygget, må der ikke være mulighed for eventuelt kontakt med de elektriske dele. Oplysningerne om energiforbrug, angivet på typeskiltet, er målt på denne type installation.

Sådan fastgøres ovnen til køkkenelementet: Åbn ovndøren, og skru de 4 skruer i de 4 passende huller på omkredsrammen. Alle sikkerhedsdele skal være monteret på en sådan måde, at de ikke kan fjernes uden brug af værktøj.

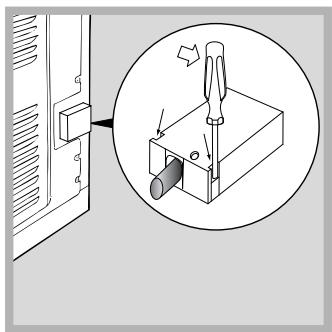

Elektrisk tilslutning Ovne, der er udstyret med et trepolet forsyningskabel er klargjort til funktion med vekselstrøm ved den spænding og frekvens, der er anført på ovnens typeskilt (se herunder). Montering af forsyningskabel 1. Åbn klemrækken ved at stikke en skruetrækker ned i klapperne på siden af dækslet. Træk og åbn dækslet (se figuren).

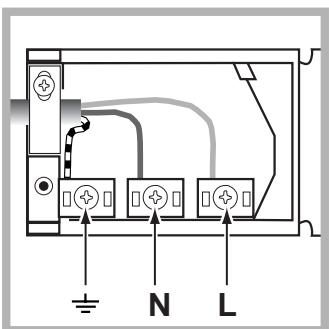

2. Tilslutning af forsyningskablet: Drej skruen af kabelklemmen og de tre skruer af kontakterne L-Nog fastgør de små ledninger under skruehovederne i overensstemmelse med farverne Blå (N) Brun (L) Gul-grøn (se figuren).

3. Spænd ledningen fast i den passende kabelklemme. 4. Luk dækslet på kabelrækken. Tilslutning af strømforsyningskablet til nettet Anvend et standardstik på kablet til den belastning, der er anført på typeskiltet (se her ved siden af). Hvis man ønsker en direkte forbindelse til el-nettet, skal man indsætte en flerpolet afbryder med en minimumsåbning mellem kontakterne på 3 mm. i overensstemmelse med belastningen og i overensstemmelse med de gældende regler (der skal ikke være en afbryder på jordforbindelsen). Forsyningskablet skal være placeret på en sådan måde, at det ikke når en temperatur på 50º C over omgivelsestemperaturen på noget punkt. Installatøren er ansvarlig for en korrekt elektrisk tilslutning samt overholdelse af sikkerhedsreglerne. Inden tilslutningen udføres, skal man kontrollere følgende:

• at stikkontakten har jordforbindelse og er i overensstemmelse med loven, • at stikkontakten kan bære ovnens maksimale spændingsbelastning, som angivet på typeskiltet (se herunder), • at forsyningsspændingen ligger inden for værdierne, som angivet på typeskiltet (se herunder), • at stikkontakten passer til ovnens stik. I modsat fald skal man udskifte stikkontakten eller stikket. Undgå anvendelse af forlængerledninger eller flerdobbelte stikdåser. Når ovnen er installeret, skal man nemt kunne nå ind til både ledning og stikkontakt. Ledningen må ikke bøjes eller trykkes sammen. Ledningen skal regelmæssigt kontrolleres og må kun udskiftes af autoriserede teknikere (se afsnittet Service). Virksomheden fralægger sig ethvert ansvar, såfremt disse regler ikke overholdes.

TYPESKILT Mål Volumen Elektriske tilslutninger

bredde cm 43,5 højde cm 32 dybde cm 40 lt. 56 spænding 230V ~ 50Hz (se typeskilt) samlet optaget effekt 2250W Direktiv 2002/40/CE på de elektriske ovnes etikette Standard EN 50304 Modeller med afkølingsventilation: Energiforbrug naturlig luftcirkulation opvarmningsfunktion: Traditionel

Erklæret energiforbrug for klasse med naturlig varmestrømning Opvarmningsfunktion: Traditionel. Dette apparat er i overensstemmelse med følgende EU-direktiver: 73/23/EØF af 19/02/73 (Lavspænding) og efterfølgende ændringer - 89/336/EØF af 03/05/89 (Elektromagnetisk kompatibilitet) og efterfølgende ændringer - 93/68/EØF af 22/07/93 og efterfølgende ændringer. 2002/96/EF

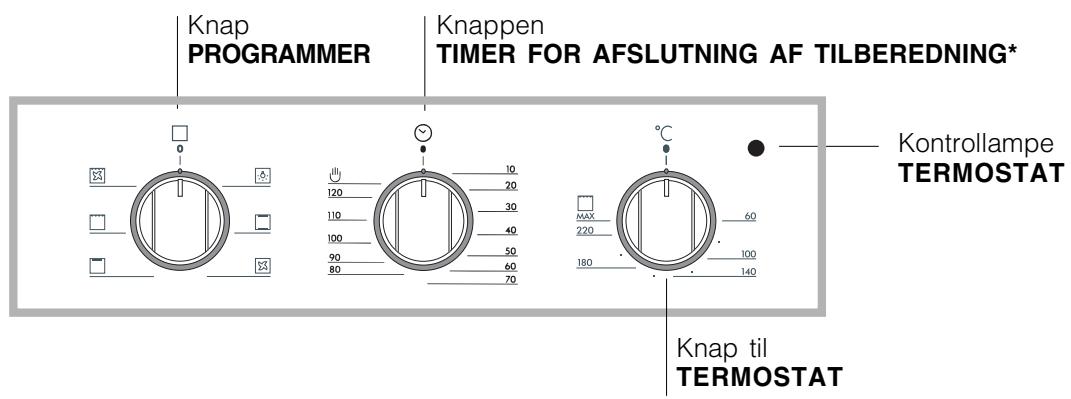

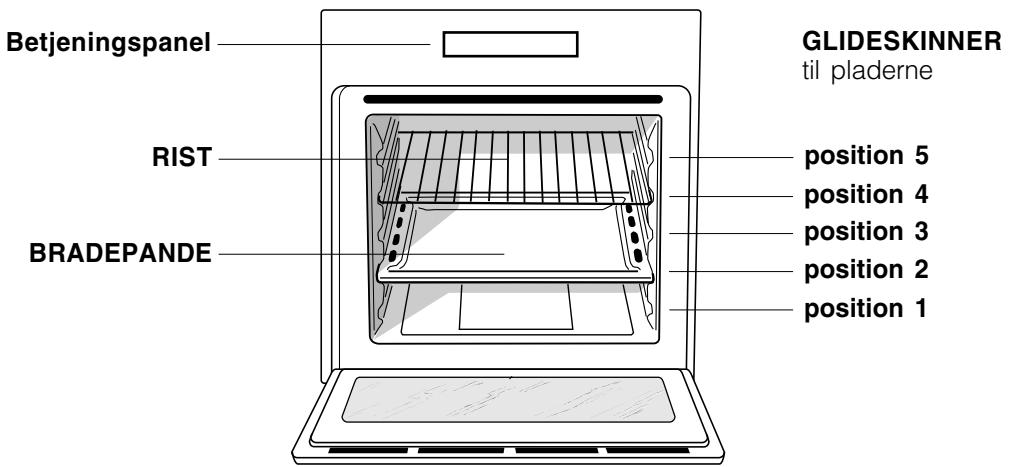

DK Beskrivelse af ovnen

TERMOSTAT Knap til TERMOSTAT

* Kun til stede på nogle modeller. 34

Start og brug Når ovnen tændes første gang, anbefales det at lade ovnen være i funktion i tom tilstand i mindst en time med termostaten indstillet på maksimum og ovndøren lukket. Herefter skal man åbne ovndøren og udlufte lokalet. Lugten, der opstår, skyldes fordampning af beskyttelsesmidlerne i ovnen.

Sådan tændes for ovnen

Brug timeren for afslutning af tilberedning*

1. Vælg det ønskede tilberedningsprogram ved at dreje på knappen PROGRAMMER. 2. Indstil temperaturen ved at dreje på knappen TERMOSTAT. Der findes en liste over tilberedninger og de anbefalede temperaturer i tilberedningsskemaet (se afsnittet Programmer). 3. Kontrollampen TERMOSTAT angiver, at ovnen er i gang med at varme op til den valgte temperatur 4. Under tilberedningen er det altid muligt at: - ændre programmet ved at dreje på knappen PROGRAMMER, - ændre temperaturen ved hjælp af knappen TERMOSTAT, - afbryde tilberedningen ved at dreje knappen PROGRAMMER over på position “0”. Undgå at placere genstande i bunden af ovnen, da det kan beskadige ovnens lakering.

DK Lyset tændes ved at vælge 8 med knappen PROGRAMMER. Den bliver ved med at lyse, når der vælges et tilberedningsprogram.

1. Man skal først og fremmest aktivere alarmen ved at dreje knappen TIMER FOR AFSLUTNING AF TILBEREDNING næsten en hel omgang i urets retning. 2. Drej derefter knappen tilbage igen og indstil den ønskede tid ved at stille knappen TIMER FOR AFSLUTNING AF TILBEREDNING ud for det ønskede antal minutter, der står skrevet på betjeningspanelet. 3. Efter endt tid udsendes et lydsignal, og ovnen slukkes. 4. Når ovnen er slukket kan timeren for afslutning af tilberedning benyttes som en normal minuttæller. For at bruge ovnens manuelle funktion, dvs. udelukke timeren for afslutning af tilberedning, skal man dreje knappen TIMER FOR AFSLUTNING AF TILBEREDNING over på 9.

Placér altid beholderne på den medfølgende rist. Afkølingsventilation For at mindske den udvendige temperatur, er nogle modeller udstyret med en afkølingsblæser. Blæseren skaber en luftstråle, der blæses ud gennem betjeningspanelet og ovndøren. Ved afsluttet tilberedning fortsætter blæseren med at være tændt, indtil ovnen er passende afkølet.

* Kun til stede på nogle modeller. 35

DK Tilberedningsprogrammer

Praktiske råd til tilberedning

For alle programmer kan man indstille en temperatur på mellem 60 °C og MAX, undtagen:

Ved tilberedning med varmluft skal man undgå at anvende rillerne 1 og 5. De rammes direkte af den varme luft, hvilket kan medføre forbrænding af ømtålelige madvarer.

• BARBECUE (det anbefales kun at indstille til MAX). • GRATIN (det anbefales ikke at indstille en temperatur på over 200 °C).

Programmet TRADITIONEL OVN Det nederste og det øverste varmeelement tændes. Med traditionel tilberedning anbefales det kun at anvende én plade. Hvis der anvendes flere plader, fordeles temperaturen ikke korrekt.

Programmet MULTITILBEREDNING Alle varmeelementer (det øverste, det nederste og de runde) tændes, og blæseren starter. Da varmen er konstant og jævn i hele ovnen, tilbereder og steger luften maden jævnt overalt. Der kan maks. anvendes to plader samtidig.

Programmet "ØVRE" OVN Det øverste varmeelement tændes. Denne funktion kan anvendes til ekstra tilberedning, hvis maden ikke er helt færdig.

Programmet GRILL Det øverste varmeelement tændes. Den meget høje temperatur direkte fra grillen medfører øjeblikkelig bruning af madens overflade, således at udløb af saft forhindres, og maden vil være mere mør indeni. Grilning er meget hensigtsmæssig til mad, der kræver høj overfladetemperatur, såsom kalve- eller oksebøffer, entrecote, mørbrad, hamburger etc Der findes nogle eksempler på anvendelse i afsnittet "Praktiske råd til tilberedning af mad". Udfør tilberedningen med ovndøren lukket.

Programmet GRATIN Det øverste varmeelement tændes, og blæseren starter. Denne funktion forener den ensrettede varmeudsendelse med forceret luftcirkulation i ovnen. Dette forhindrer forbrænding af overfladen på maden, således at varmeindtrængningen bliver større. Udfør tilberedningen med ovndøren lukket.

Ved brug af programmerne BARBECUE og GRATIN, skal man placere en bradepande i nederste rille til opsamling af madrester (sovs og/eller fedt). MULTITILBEREDNING • Brug rillerne 2 og 4, og placér de madvarer, der kræver størst varme i rille 2. • Placér bradepanden nederst og risten øverst. GRILL • Placér risten i rille 3 eller 4, og placér madvarerne midt på risten. • Det anbefales at indstille energiniveauet på maks. Bliv ikke bekymret, hvis det øverste varmeelement ikke bliver ved med at være tændt. Funktionen styres af en termostat. PIZZA • Benyt en let aluminiumsbeholder, der skal stilles på den medfølgende rist. Hvis der benyttes en bradepande, tager bagningen længere tid, og det vil være svært at få en sprød pizza. • Ved pizza med meget tilbehør anbefales det at tilføje mozzarellaosten midtvejs i tilberedningen.

And Kalve- eller oksesteg Flæskesteg Småkager (af mørdej) Tærter Pizza (på 2 plader) Lasagne Lammekød Stegt kylling + kartofler Makrel Plum-cake Vandbakkelser (på 2 plader) Småkager (på 2 plader) Sukkerbrødskage (på 1 plade) Sukkerbrødskage (på 2 plader) Saltede tærter Færdigtilberedning Søtunger og blæksprutter Reje- og calamarispid Torskefilet Grillede grøntsager Kalvesteak Koteletter Hamburger Makreller Toast Grill-kylling Blæksprutte

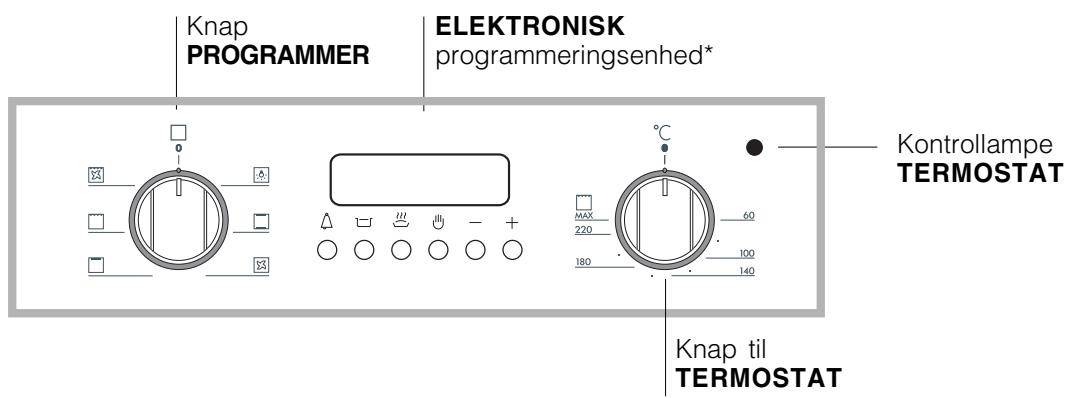

Elektronisk programmeringsenhed til tilberedning

DK Giver mulighed for at programmere ovnen eller grillen på følgende funktioner:0 • forsinket begyndelse af tilberedningen med indstillet varighed; • øjeblikkelig begyndelse med indstillet varighed; • minuttæller. Tasternes funktion: H : minuttæller, timer, minutter $ : varighed af tilberedningen % : afslutning af tilberedningen ( : manuel omskiftning ) : manuel omskiftning * : indstilling af tiderne frem Sådan indstilles det digitale ur Efter tilslutning til el-nettet, eller efter strømsvigt, blinker displayet med: 0.00 • Tryk samtidigt på tasterne $ og % , og indstil derefter det præcise klokkeslæt (inden for 4 sekunder) ved hjælp af tasterne ) og *. Med tasten * stilles tiden frem. Med tasten ) stilles tiden tilbage. Eventuel opdatering af klokkeslættet kan udføres på to forskellige måder: 1. Fuldstændig gentagelse af ovennævnte handlinger 2. Tryk på tasten ( og brug derefter tasterne ) og * til at opdatere klokkeslættet. Manuel ovnfunktion Efter at have indstillet klokkeslættet, skifter programmeringsenheden automatisk til den manuelle position. Bemærk: Tryk på tasten ( for at genoprette den manuelle funktion efter hver "Automatisk" tilberedning. Forsinket begyndelse af tilberedningen med indstillet varighed Her indstilles tilberedningens varighed og klokkeslættet for afslutningen. Hvis man for eksempel antager, at displayet viser klokken 10.00 1. Drej ovnens betjeningsknapper hen på den ønskede funktion og temperatur (for eksempel: statisk ovn, 200°C) 2. Tryk på tasten $ og indstil derefter den ønskede varighed (inden for 4 sekunder) ved hjælp af tasterne ) og *. Hvis man for eksempel antager, at der indstilles en tilberedning på 30 minutter, vises følgende:

? Når teksten "auto" er tændt, betyder det, at der er programmeret varighed og afslutning af tilberedningen på den automatiske funktion. Herefter vil ovnen automatisk tænde kl. 12.30 og slukke efter 30 minutter. Når ovnen er tændt, vises den lille gryde m tændt i hele tilberedningens varighed. Det vil når som helst være muligt at se den indstillede varighed ved at trykke på tasten $. Ved tryk på tasten % vises klokkeslættet for afslutning af tilberedningen. Når tilberedningen afbrydes, udsendes der et lydsignal; dette signal slukkes ved tryk på en vilkårlig tast, blot ikke tasterne ) og *. Øjeblikkelig begyndelse med indstillet varighed Ved kun at programmere varigheden (punkterne 1 og 2 i afsnittet " Forsinket begyndelse af tilberedningen med indstillet varighed" startes tilberedningen med det samme. Annullering af en allerede programmeret tilberedning Tryk på tasten $ og stil v.h.a. tasten ) tiden tilbage til

og tryk derefter på tasten for manuel funktion (. Minuttæller Ved funktion med minuttæller indstilles en tid, hvorfra der påbegyndes en nedtælling. Denne funktion styrer ikke tænding og slukning af ovnen, men udsender blot en lydalarm, når tiden udløber. Ved tryk på tasten “ vises følgende:

Indstil derefter den ønskede tid med tasterne * og ). Når tasten slippes starter tiden med det samme; på displayet vises det nuværende klokkeslæt.

Når tiden udløber, udsendes der et lydsignal, der kan slukkes ved at trykke på en vilkårlig tast (undtagen tasterne * og )), og symbolet H slukkes.

Når tasten slippes, vises det nuværende klokkeslæt efter 4 sekunder med symbolet m og teksten "auto"

Korrektion og sletning af de indførte data • De indstillede data kan ændres når som helst ved at trykke på den pågældende tast og på * eller ). • Ved sletning af tilberedningens varighed, slettes også afslutningen automatisk og vice versa. • Ved programmeret funktion accepterer apparatet ikke tider for afslutning af tilberedningen, der er før tiderne for begyndelse af tilberedningen, som apparatet selv foreslår.

3. Tryk på tasten % og derefter på tasterne ) og * indtil det ønskede klokkeslæt for afslutningen af tilberedningen er indstillet, for eksempel 13.00

4. Når tasten slippes, vises der efter 4 sekunder det nuværende klokkeslæt på displayet:

Forskrifter og råd Ovnen er udviklet og konstrueret i overensstemmelse med internationale sikkerhedsbestemmelser. Disse advarsler gives af sikkerhedsmæssige årsager og skal læses omhyggeligt.

Generelt om sikkerheden

• Det Europæiske Direktiv 2002/96/EC angående Waste Eelectrical and Electronic Equipment (WEEE – Affaldshåndtering af Elektriske og Elektroniske udstyr), kræver at når gamle elektronisk husholdningsudstyr skal udskilles må dette ikke ske på en usorteret måde. Gamle elektroniske apperater skal indsamles seperat for at optimere genbrugligheden af de materialer apperaterne besidder. Derved reduceres den skadelig påvirkning på mennesker og miljø mest mulig. Symbolet med krydset over skallespanden på produktet, vil påminde dig om dit ansvar til at indsamle disse produkter seperat. Det opfordres stærkt, at man tager kontakt til sin lokale kommune eller forhandler for yderligere information angående affaldshåndteringen af gamle elektroniske apperater.

• Denne ovn er udviklet til ikke professionel brug i almindelige hjem. • Ovnen må ikke installeres udendørs, heller ikke på et sted med læ, da det er farligt at lade den stå udsat under regn og uvejr. • Ved flytning af ovnen skal man benytte håndtagene på siden af ovnen. • Undgå at røre ved ovnen, hvis du har bare fødder eller våde eller fugtige hænder eller fødder. • Ovnen må kun anvendes til tilberedning af mad og af voksne personer i henhold til anvisningerne beskrevet i dette hæfte. • Under brug af ovnen bliver varmelegemerne og nogle steder på ovndøren meget varme. Pas på ikke at røre ved dem, og hold børn på afstand. • Sørg for at forsyningsledningerne fra andre husholdningsapparater ikke kommer i kontakt med ovnens varme dele. • Undgå at blokere for ventilationsåbningerne og varmeudledningen. • Tag altid fat i lågens håndtag i midten, da ovnens sider kan være varme. • Benyt altid grillhandsker ved indsættelse og udtagning af varme beholdere.

• Bortskaffelse af emballagematerialet: Emballagen skal bortskaffes i overensstemmelse med lokale regler, så det kan genbruges.

Energibesparelse og miljøvenlighed • Ved at tænde for ovnen i timerne fra sen eftermiddag til de tidlige morgentimer bidrager man til, at belastningen for el-selskaberne reduceres. • Det anbefales altid at anvende programmerne GRILL og GRATIN med lukket ovndør. Ovnen skal være lukket for at sikre optimale resultater og en betydelig energibesparelse (cirka 10 %). • Hold gummilisterne i god stand og rene, så de slutter helt tæt mod ovndøren og varmen ikke siver ud.

• Læg ikke sølvpapir i bunden af ovnen. • Sæt ikke brandbart materiale i ovnen. Hvis ovnen utilsigtet tændes, kan materialet antænde. • Kontrollér altid, at knapperne er i positionen “l”/“¡”, når apparatet ikke anvendes. • Træk ikke stikket ud af stikkontakten ved at hive i ledningen, men tag derimod fat om selve stikket. • Afbryd strømforsyningen ved at trække stikket ud, inden der udføres rengøring eller vedligeholdelse. • Ved fejlfunktion må man aldrig skille ovnen ad for at forsøge at reparere de indvendige mekanismer. Kontakt serviceafdelingen (se afsnittet Service). • Lad ikke tunge genstande hvile på den åbne ovndør.

DK Afbrydelse af strømmen

Kontrol af gummilister

Gummilisterne omkring ovndøren skal kontrolleres jævnligt. Hvis listerne er ødelagt, bedes man henvende sig til det nærmeste servicecenter (se afsnittet Service). Det tilrådes ikke at anvende ovnen, før den er blevet repareret.

Inden der udføres rengøring eller vedligeholdelse skal den elektriske strømforsyning afbrydes.

• De ydre overflader med lakering eller i rustfrit stål samt gummilisterne skal rengøres med en svamp opblødt i lunken vand og neutral sæbe. Hvis pletterne er svære at fjerne, skal man anvende specialprodukter. Efter rengøring anbefales det, at delene af rustfrit stål skylles og aftørres omhyggeligt. Anvend ikke slibende midler eller korroderende produkter. • Ovnen skal helst rengøres indvendigt efter hver brug, mens den stadig er lun. Brug koldt vand og et rengøringsmiddel og skyl og tør efter med en blød klud. Undgå brug af slibende midler. • Tilbehøret kan vaskes af som alt andet normalt opvask, også i opvaskemaskinen, undtagen glideskinnerne. • Benyt aldrig rengøringsapparater med damp eller højt tryk til rengøring af bordkomfuret.

Rengøring af ovndør Ovndøren skal rengøres med en svamp og et ikkeslibende rengøringsmiddel og skal tørres efter med en blød klud. Undgå brug af ru og slibende materialer eller metalspartler, som kan ridse overfladen og medføre, at glasset revner. For bedre at kunne rengøre ovndøren, er det muligt at afmontere den. 1. Åbn ovndøren helt op (se figuren).

2. Løft og drej stifterne på de to hængsler (se figuren).

3. Tag fat i ovndøren i de to ydersider, og luk langsomt, men uden at lukke helt. Træk herefter døren mod dig selv, så den går fri af beslaget (se figuren). Montér døren igen ved at følge fremgangsmåden i omvendt rækkefølge.

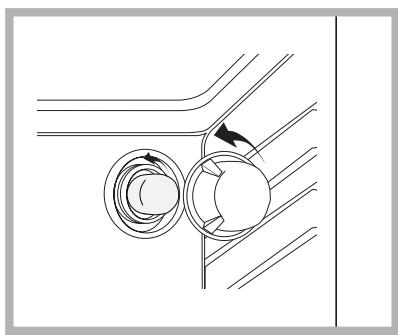

Udskiftning af pære Sådan udskiftes lyspæren i ovnen:

1. Skru pæreholderens glaslåg af. 2. Tag pæren ud, og udskift den med en af samme type: Effekt 25 W, fatning E 14. 3. Sæt låget på igen (se figuren).

Service Oplys om: • ovnens model (Mod.) • serienummer (S/N) Disse oplysninger findes på typeskiltet på ovnen og/ eller på emballagen.

Før man kopler til må man kontrollere følgende:
