KM 130 300 R D - Varredeira industrial KARCHER - Manual de utilização gratuito

Tipo de produto	Varredeira industrial
Marca	KARCHER
Modelo	KM 130 300 R D
Dimensões (C x L x A)	2040 x 1330 x 1430 mm
Peso vazio	951 kg
Peso total admissível	1512 kg
Capacidade do reservatório de pó	300 L
Motor	Yanmar 3TNV76A, diesel 3 cilindros, 15,8 kW
Cilindrada do motor	1116 cm³
Combustível	Diesel, tanque 16 L
Velocidade máxima	10 km/h (frente e ré)
Largura de varredura sem escovas laterais	1000 mm
Largura de varredura com escovas laterais	1300 mm
Capacidade de varredura sem escovas laterais	10000 m²/h
Capacidade de varredura com escovas laterais	13000 m²/h
Inclinação máxima (sentido de marcha)	18%
Superfície do filtro	5,2 m²
Nível de ruído (L_WA)	102 dB(A)
Bateria	12 V, 62 Ah
Óleo hidráulico	HV 46, tanque 21,2 L
Pressão dos pneus	8 bar (frente e traseira)
Funções principais	Varredura com escova rotativa e escova lateral, aspiração de poeira, filtração
Manutenção e limpeza	Limpeza regular do filtro, esvaziamento do reservatório, verificação dos níveis de óleo e líquido de arrefecimento
Segurança	Contato do assento, freio de estacionamento, martelo de emergência, protetores auditivos
Peças sobressalentes e reparabilidade	Utilizar peças originais Kärcher, manutenção por serviço autorizado
Informações gerais	Homologação CE, uso em pisos estabilizados, não utilizar em ambientes fechados

Perguntas frequentes - KM 130 300 R D KARCHER

Que tipo de combustível usar na varredeira?

Usar diesel conforme especificações do manual do motor (Yanmar). O tanque tem capacidade de 16 litros.

Como dar partida na máquina?

Sente-se no assento (contato de segurança), coloque o seletor de direção no neutro, aperte o freio de estacionamento, ajuste o acelerador a 1/3, pré-aqueça girando a chave para a posição 'pré-aquecimento' e então dê partida no motor.

Como esvaziar o reservatório de pó com segurança?

Estacione em superfície plana, aperte o freio, levante o reservatório, aproxime-se lentamente do coletor, incline o reservatório, afaste-se e então abaixe-o. Nunca fique sob o reservatório elevado e utilize a barra de segurança.

Qual é a inclinação máxima que a varredeira pode subir?

No sentido da marcha, não ultrapassar 18%. No sentido lateral, não ultrapassar 10%. Risco de tombamento acima disso.

Com que frequência deve-se limpar o filtro de pó?

O filtro deve ser limpo regularmente durante o uso com o botão de limpeza. A substituição é necessária em caso de desgaste.

O que fazer se o motor não der partida?

Verifique se está sentado corretamente (contato do assento), se a bateria está carregada, se há combustível suficiente e se o sistema de combustível está purgado. Se o problema persistir, contate o serviço Kärcher.

Como ajustar a marca de varredura da escova rotativa?

Após verificar a pressão dos pneus, mova a máquina sobre um solo empoeirado em marcha à ré. A marca deve ter 80 a 85 mm de largura. Ajuste com a porca de regulagem localizada sob a cobertura lateral.

Quais são as instruções de segurança essenciais?

Use protetores auditivos (nível de ruído 102 dB(A)). Nunca utilizar em ambientes fechados (gases de escape). Não aspirar objetos em chamas. Use o martelo de emergência em caso de urgência. Leia o manual na íntegra antes do primeiro uso.

Posso usar a varredeira em via pública?

Não, exceto homologação especial por órgão oficial. O aparelho não é projetado para circulação em vias públicas sem opções específicas.

Como transportar a varredeira?

Desligue o motor, aperte o freio de estacionamento, fixe o aparelho nos 4 pontos de amarração com cintas e calce as rodas. Respeite o peso total de 1512 kg.

MANUAL DE UTILIZADOR KM 130 300 R D KARCHER

Iho. Proceda conforme as indicações no manual e guarde o manual para uma consulta posterior ou para terceiros a quem possa vir a vender o aparelho.

Antes de colocar em funcionamento pela primeira vez é imprescindível ler atenta-mente as indicações de segurança n.º 5.956-250!

Índice

Avisos de segurança .....	PT...1
Instruções gerais. .....	PT...1
Símbolos no aparelho ..	PT...2
Símbolos no Manual de Instruções .....	PT...2
Funcionamento .....	PT...2
Utilização conforme o fim a que se destina a máquina .....	PT...2
Pavimentos adequados.	PT...2
Protecção do meio-ambiente	PT...2
Garantia .....	PT...2
Elementos de comando e de funcionamento .....	PT...3
Antes de colocar em funcionamento .....	PT...4

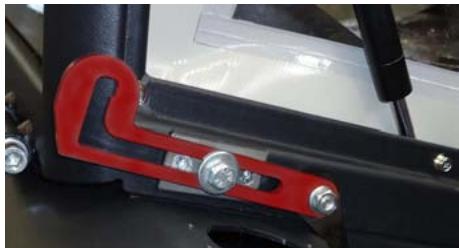

Abrir cabina do condutor	PT...4
Puxar/soltar o travão de mão	PT...4
Deslocar a vassoura mecânica sem accionamento próprio	PT...4
Tubo de extensão .....	PT...4
Colocação em funcionamento	PT...4
Instruções gerais. .....	PT...4
Reabastecer .....	PT...4
Trabalhos de verificação e de manutenção .....	PT...4
Funcionamento .....	PT...4
Ajustar o assento do condutor	PT...4
Ajustar as rotações do motor	PT...4
Seleccionar os programas	PT...4
Arrancar o aparelho ...	PT...4
Conduzir o aparelho ...	PT...4
Operação de varrer. ...	PT...5
Esvaziar o recipiente de material varrido .....	PT...5
Desligar o aparelho ...	PT...5
Transporte .....	PT...5
Armazenamento .....	PT...5
Desactivação da máquina .	PT...5
Conservação e manutenção	PT...5
Instruções gerais. .....	PT...5
Limpeza. .....	PT...6
Intervalos de manutenção	PT...6
Trabalhos de manutenção	PT...6
Declaração de conformidade CE	PT...10
Ajuda em caso de avarias .	PT...11
Dados técnicos .....	PT...12

Avisos de segurança

Perigo de danos no aparelho auditivo. Nos trabalhos com este aparelho é imprescindível a utilização de uma proteção adequada para os ouvidos.

Instruções gerais

Se, ao desembalar a máquina, constatar a existência de danos de transporte, comunique o facto à casa comercial onde adquiriu o aparelho.

• As placas de advertência e alerta montadas no aparelho, fornecem avisos importantes para o funcionamento seguro.
• Além das instruções do presente manual de instruções deverão ser respeitadas as regras gerais de segurança e de prevenção de acidentes em vigor.

Operação de marcha

⚠️ Perigo

Perigo de ferimentos, perigo de danos! Utilizar uma rampa adequada ou uma grua para o carregamento/descarregamento do aparelho (Atenção: O aparelho tem uma tara de 951 kg! Se estiverem montados kits de montagem o peso é ainda superior).

Não utilizar um empilhador.

⚠️ Perigo

Perigo de lesões!

Perigo de capotamento em subidas fortes.

- No sentido de marcha, não conduzir em subidas superiores a 18%.

Perigo de capotamento devido a velocidade demasiado rápida nas curvas.

- Conduzir devagar nas curvas.

Perigo de capotamento em caso de piso instável.

- Conduzir o aparelho apenas sobre piso firme.

Perigo de capotamento em caso de inclinação lateral demasiado forte.

• Em posição perpendicular em relação ao sentido de marcha, não conduzir em subidas superiores a 10%.
• Por princípio, devem ser observadas as medidas de segurança, regras e disposições válidas para veículos automóveis.
• O utilizador deve utilizar o aparelho de acordo com as especificações. Ele deve adaptar o seu modo de condução às condições locais e prestar atenção a terceiros e especialmente a crianças quando trabalhar com o aparelho.
• O aparelho só deve ser manobrado por pessoas que tenham sido instruídas especialmente para o efeito ou por pessoas que já comprovaram ter capacidades para a manobra do aparelho e que estejam expressamente autorizados para utilizarem o mesmo.

• Este aparelho não pode ser manobrado por crianças ou por jovens.

• Não é permitido transportar acompanhantes na máquina.

• Os aparelhos com banco só podem ser operados a partir do banco.
  → Retire a chave de ignição, de modo a evitar a utilização do aparelho porpessoas não autorizadas.
  → Nunca deixe o aparelho sozinho enquanto o motor estiver a funcionar. O operador somente pode deixar o aparelho quando o motor estiver parado e protegido contra movimentos involuntários; caso necessário, accionar o travão de fixação e puxar para fora a chave de ignição.

Aparelhos com motor de combustão interna

⚠️ Perigo

Perigo de lesões!

• A abertura dos gases de escape não pode ser obstruída.
• Não se incline sobre nem aproxime a mão da abertura dos gases de escape (perigo de queimadura).
• Não toque nem agarre no motor de accionamento (perigo de queimadura).
• Os gases de escape são tóxicos e prejudiciais à saúde, não devendo, por isso, ser inalados.
• O motor precisa de um funcionamento por inércia de aprox. 3 - 4 segundos depois da sua paragem. Mantenha-se afastado da zona de trabalho durante esse período.

Aparelhos com cabina do condutor

- Em caso de emergência destruir o vidro com um martelo de emergência.

Aviso

O martelo de emergência situa-se no vão dos pés, por baixo do banco do condutor.

Acessórios e peças sobressalentes

• Só devem ser utilizados acessórios e peças de reposição autorizadas pelo fabricante do aparelho. Acessórios e Peças de Reposições Originais-fornecem a garantia para que o aparelho possa ser operado seguro e isentos de falhas.
• No final das Instruções de Serviço encontra uma lista das peças de substituição mais necessárias.
• Para mais informações sobre peças sobressalentes, consulte na página www.kaercher.com o ponto dos serviços.

Símbolos no aparelho

	Risco de queimadura devido a superfícies quentes! Antes de começar a trabalhar no aparelho, diexar arefe-cer a tubulação de es-cape.
	Realizar os trabalhos no aparelho sempre com luvas adequadas.
	Perigo de esmagamen-to entre os componentes móveis do veículo
	Perigo de ferimentos provocado por peças em movimento. Não inserir as mãos.
	Perigo de incêndio. Não aspirar materiais em combustão nem em brasa.
	Assento da corrente / Ponto da grua Ponto de fixação
	Pressão dos pneumáticos (máx.)
	Ponto de encaixe para o macaco
	Regulação do cilindro varredor
	Declive máximo do solo durante marchas com colector do lixo varrido levantado.

Símbolos no Manual de Instruções

⚠️ Perigo

Para um perigo eminente que pode conduzir a graves ferimentos ou à morte.

Advertência

Para uma possível situação perigosa que pode conduzir a graves ferimentos ou à morte.

Atenção

Para uma possível situação perigosa que pode conduzir a ferimentos leves ou danos materiais.

Funcionamento

A vassoura mecânica funciona de acordo com o princípio da pá varredora.

• O rolo varredor em rotação transporta a sujidade directamente para o colector de lixo.
• A vassoura lateral limpa as esquinas e os cantos da área varrida e leva a sujidade para a faixa do rolo varredor.
• A poeira fina é aspirada através do filtro de poeira através da ventoinha de aspiração.

Utilização conforme o fim a que se destina a máquina

Utilize esta vassoura mecânica exclusivamente em conformidade com as indicações destas Instruções de Serviço.

→ Antes de utilizar o aparelho e os respectivos dispositivos de trabalho, verifique se estão em bom estado e seguros no funcionamento. Se tiver dúvidas quanto ao bom estado do aparelho, não o utilize.
- Esta vassoura mecânica destina-se à limpeza de superfícies sujas no exterior.
- O aparelho não pode funcionar em locais fechados.
- Aparelhos com assento, sem equipamento adequado (opção de fábrica), não estão homologados para a circulação na via pública.
- O aparelho só pode ser utilizado na via pública e circular no trânsito depois de aprovação individual prévia por um organismo oficial de inspecção.
- O aparelho não é apropriado para a aspiração de poeiras nocivas à saúde.
- No aparelho não podem ser executadas alterações.
- Nunca varrer/aspirar líquidos explosivos, gases inflamáveis nem ácidos ou solventes não diluídos. Tais como gasolina, diluentes de tinta ou óleo combustível que podem formar gases ou misturas explosivas quando misturados com o ar aspirado, assim como acetona, ácidos e solventes não diluídos, dado que estas substâncias prejudicam os materiais utilizados no aparelho.
- Não varrer/aspirar objectos que estão a queimar ou em brasa.

• Este aparelho só é apropriado para os pavimentos enunciados no presente Manual de Instruções.
• O aparelho só pode passar por superfícies que o proprietário ou responsável pela utilização do aparelho aprovou para este fim.
• É proibida a permanência nas zonas de perigo. É proibido usar o aparelho em locais onde há perigo de explosão.
• De um modo geral vale o seguinte: Manter afastados do aparelho quaisquer materiais facilmente inflamáveis (perigo de explosão/de incêndio).

Pavimentos adequados

⚠️ Perigo

Perigo de ferimentos. Verificar a capacidade de suporte do solo, antes de circular com o veículo por cima do mesmo.

• Asfalto
• Piso industrial
• Laje
• Betão
• Paralelepípedos

Atenção

Perigo de danos! Não varrer fitas, cordas ou arames. Estes podem enrolar-se em torno do cilindro varredor.

Protecção do meio-ambiente

	Os materiais da embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem.
	Os aparelhos velhos contêm materiais preciosos e recicláveis e deverão ser reutilizados. Baterias, óleo e produtos similares não podem ser deitados fora ao meio ambiente. Por isso, elimine os aparelhos velhos através de sistemas de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH) Informações actuais sobre os ingredientes podem ser encontradas em: www.kaercher.com/REACH

Garantia

Em cada país vigem as respectivas condições de garantia estabelecidas pelas nossas Empresas de Comercialização.

Eventuais avarias no aparelho durante o período de garantia serão reparadas, sem encargos para o cliente, desde que se trate dum defeito de material ou de fabricação.

Em caso de garantia, dirija-se, munido do documento de compra, ao seu revendedor ou ao Serviço Técnico mais próximo.

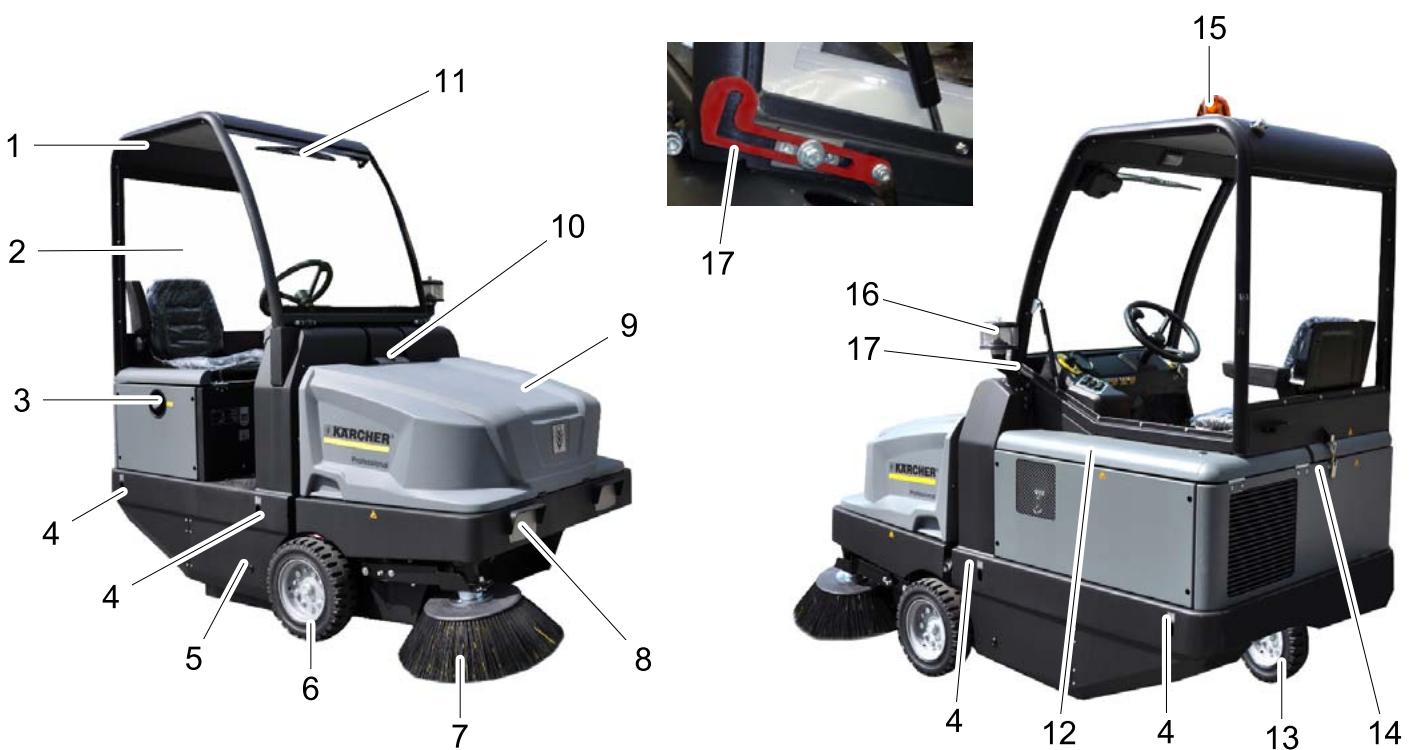

KM 130/300 R D

1 Cabina do condutor (opção)
2 Porta da cabina (opção)
3 Tampa do depósito
4 Ponto de fixação (4x)
5 Rolo-escova
6 Roda dianteira
7 Vassoura lateral
8 Sistema de iluminação (opção)
9 Recipiente de material varrido
10 Bloqueio da cobertura do aparelho
11 Limpa pára-brisas (opção)
12 Tampa do motor
13 Roda traseira
14 Bloqueio da cabina do condutor
15 Foco rotativo de aviso
16 Separador por força centrífuga
17 Alavanca de segurança da cabina do condutor
18 Regulação do cilindro varredor (não ilustrado)

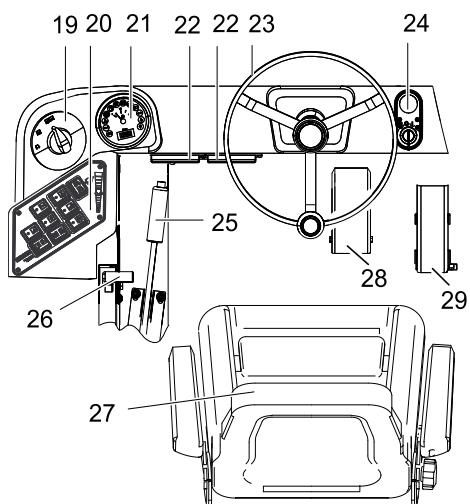

Painel de comando

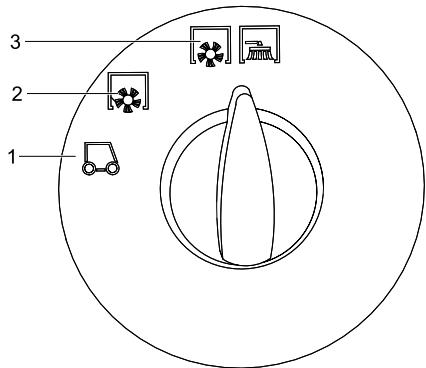

19 Selector de programas
20 Botões de funções

21 Indicação multifuncional

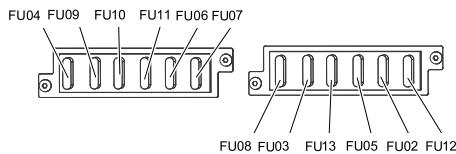

22 Caixa de fusíveis local de trabalho
23 Volante
24 Fechadura de ignição
25 Travão de imobilização
26 Regulação das rotações do motor
27 Banco (com interruptor de contacto no assento)
28 Pedal do travão
29 Pedal do acelerador

Fechadura de ignição(24)

30 Chave de ignição

Símbolo da resistência de incandescência: Pré-incandescência

Posição 0: desligar o motor

Posição 1: Ignição ligada

Posição 2: colocar o motor em funcionamento

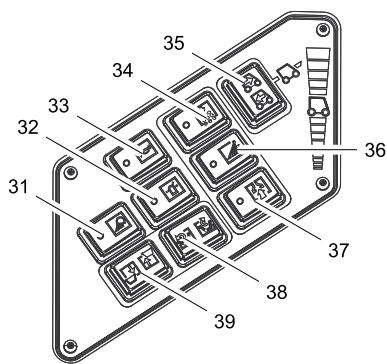

Teclas de função (20)

31 Iluminação de trabalho Lig/Desl (opção)
32 Pirilampo Lig/Desl
33 Buzina
34 Limpeza do filtro
35 Selector da direcção de marcha
36 Irrigação da escova lateral (opção)
37 Ventoinha
38 Tampa do recipiente abrir/fechar
39 Elevar/baixar o recipiente de material varrido

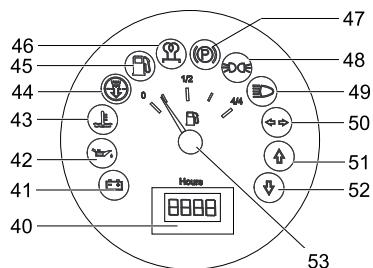

Indicador multi-funções(21)

40 Contador das horas de serviço
41 Lâmpada de advertência de carregamento
42 Lâmpada de advertência da pressão do óleo
43 Lâmpada de advertência da temperatura da água de refrigeração
44 Ar de aspiração do motor
45 Lâmpada de advertência da reserva do combustível
46 Lâmpada de controlo de pré-incandes-cência
47 Lâmpada de controlo (não conectada)
48 Lâmpada de controlo da luz de presença (opção)
49 Lâmpada de controlo da luz de médios (opção)
50 Lâmpada de controlo dos piscas (opção)
51 Lâmpada de controlo da direcção de marcha em frente
52 Lâmpada de controlo de marcha-atrás
53 Indicador do nível do depósito

Antes de colocar em funcionamento

Abrir cabina do condutor

Para a realização de diversos trabalhos pode ser necessário abrir a cabina do condutor.

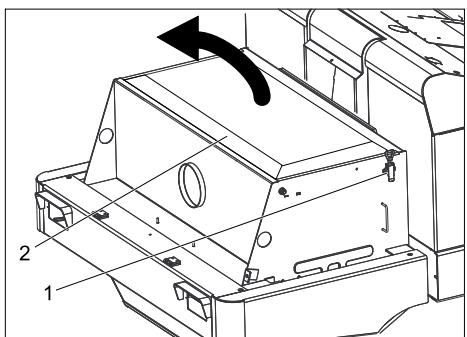

Aviso: A cabina do condutor só pode ser rebatida (aberta) sobre um pavimento plano (± 5 °).

→ Abrir o bloqueio da cabina do condutor.
→ Rebater a cabina do condutor até a alavanca de segurança encaixar.

→ Destravar a alavanca de segurança antes de descer a cabina do condutor.

Puxar/soltar o travão de mão

→ Soltar o travão de imobilização, carregando no pedal do travão.
→ Puxar o travão de imobilização, carregando no pedal do travão.

Deslocar a vassoura mecânica sem accionamento próprio

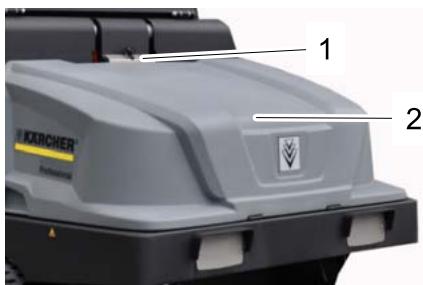

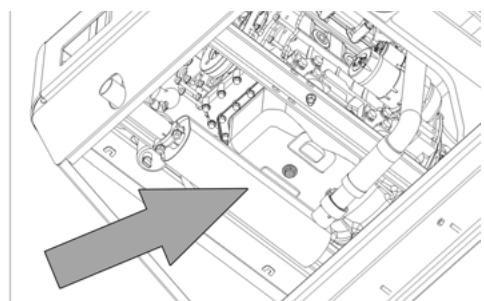

→ Abrir a tampa do motor.

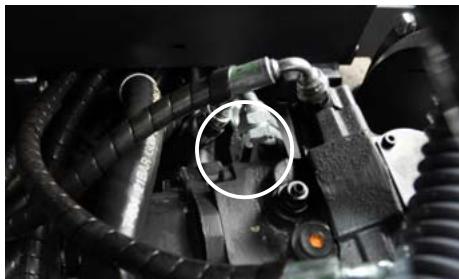

→ Rebater a alavanca da bomba hidráulica em 90 ° lateralmente para baixo.

Não desloque a vassoura mecânica, sem accionamento próprio, por percursos muito longos e nunca a uma velocidade superior a 10 km/h.

→ Voltar a girar a alavanca novamente para cima após o deslocamento.

Tubo de extensão

→ Voltar a girar a alavanca novamente para cima após o deslocamento.

Colocação em funcionamento

Instruções gerais

→ Antes de colocar o aparelho em funcionamento, ler o manual de instruções do fabricante do motor e dar especial atenção aos avisos de segurança.
→ Estacionar a vassoura mecânica sobre uma superfície plana.
→ Retirar a chave da ignição.
→ Activar o travão de imobilização.

Reabastecer

⚠️ Perigo

Perigo de explosão!

• Só pode utilizar os combustíveis especificados no manual de instruções.
  – Não reabastecer em recintos fechados.
  – Proibido fumar e fogo aberto.
• Tome providências para que nenhum combustível entre em contacto com superfícies quentes.
  → Verificar a quantidade de combustível no indicador do nível do depósito.
  → Desligar o motor.
  → Abrir o fecho do depósito.
  → Abastecer combustível diesel.
  → Limpar o combustível transbordado e fechar a tampa do depósito.

Trabalhos de verificação e de manutenção

→ Verificar o nível de óleo do motor.
→ Controlar o radiador.
→ Verificar o rolo varredor.
→ Verificar a pressão dos pneus.
→ Ajustar o assento do condutor.
→ Limpar o filtro de pó.

Aviso: descrição, veja capítulo Conservação e manutenção.

Funcionamento

Ajustar o assento do condutor

→ Puxar a alavanca de ajuste do assento para fora.
→ Deslocar o assento, soltar a alavanca e deixar engatar.
→ Controlar se o assento está travado, movimentando-o para a frente a para trás.

Ajustar as rotações do motor

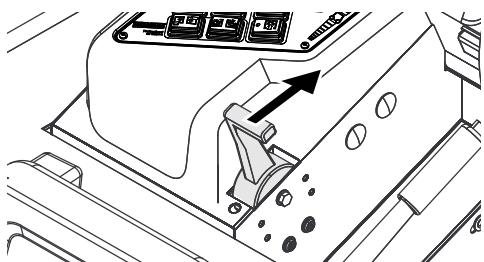

→ Ajustar a alavanca de aceleração totalmente para a frente (alta velocidade de rotação).

Aviso: A velocidade de rotação da escova lateral e do rolo varredor depende da velocidade de rotação do motor.

Seleccionar os programas

1 Marcha de transporte
2 Varrer com rolo-escova
3 Varrer com rolo varredor e vassoura lateral

Arrancar o aparelho

Aviso: o aparelho está equipado com um interruptor de contacto no assento. O aparelho é desligado quando se abandona o assento do condutor.

→ Sentar-se no assento do condutor.
→ Posicionar o selector da direcção de marcha na posição central.
→ Activar o travão de imobilização.
→ Deslocar o ajuste da velocidade de rotação do motor em 1/3 para a frente.

Pré-incandescência

→ Inserir a chave de ignição no fecho da mesma.
→ Rodar a chave de ignição para a posição "Resistência incandescente". A lâmpada de pré-incandescência acende.

Colocar o motor em funcionamento

→ Rodar a chave de ignição para a posição "II", assim que a lâmpada de pré-incandescência apagar.
→ Soltar a chave de ignição depois de o aparelho arrancar.

Aviso: nunca accionar o motor de arranque durante mais de 10 segundos. Esperar pelo menos 10 segundos até accionar novamente o motor de arranque.

Conduzir o aparelho

→ Ajustar o selector do programa para marcha de transporte - 📄.
→ Ajustar a alavanca de aceleração totalmente para a frente (alta velocidade de rotação).
→ Carregar no pedal do travão e mantê-lo carregado.
→ Soltar o travão de imobilização.

Marcha para a frente

→ Ajustar o selector da direcção de marcha em "para a frente".
→ Carregar lentamente o pedal de marcha.

Marcha atrás

⚠️ Perigo

Perigo de lesões! Durante a marcha-atrás não pode existir qualquer perigo para terceiros, caso contrário deve requerer o apoio de uma pessoa para o apoiar nas manobras.

Atenção

Perigo de danos. Accionar o selector da direcção de marcha apenas com o aparelho parado.

→ Ajustar o selector da direcção de marcha em "para trás".
→ Carregar lentamente o pedal de marcha.

Dirigibilidade

• Com o pedal de marcha (translado) é possível regular a velocidade de deslocação continuamente.
• Evite pisar o pedal aos solavancos para não danificar o sistema hidráulico.
• Na queda de potência em subidas, sol-tar levemente o pedal de marcha.

Travar

→ Soltar o pedal de marcha, o aparelho trava automaticamente e pára.

Aviso: A eficácia de travagem pode ser aumentada carregando no pedal do travão.

Passar por cima de obstáculos fixos até 70 mm de altura:

→ Passar, em marcha para a frente, de vagar e com cuidado por cima de obstáculos.

Passar por cima de obstáculos fixos com altura superior a 70 mm:

→ Para passar por cima de obstáculos maiores é requerida uma rampa apropriada.

Operação de varrer

Atenção

Não varrer fitas de empacotar, arames ou objectos semelhantes, para evitar danos no sistema mecânico da máquina.

Aviso: para conseguir óptimos resultados de limpeza, deve andar-se a uma velocidade adequada às condições da superfície a ser limpa.

Aviso: esvaziar em intervalos regulares o colector de lixo durante o período de operação.

Aviso: esvaziar regularmente o filtro de pó durante o funcionamento.

Varrer chão seco

→ Ligar a ventoinha.

Para a limpeza de superfícies deve ajustar-se o selector do programa em varrer com rolo varredor.

Para a limpeza de bordos laterais deve ajustar-se o selector do programa em varrer com rolo varredor e vassoura lateral.

Varrer chão húmido ou molhado

→ Desligar ventilador.
Para a limpeza de superfícies deve ajustar-se o selector do programa em varrer com rolo varredor.
Para a limpeza de bordos laterais deve ajustar-se o selector do programa em varrer com rolo varredor e vassoura lateral.

Esvaziar o recipiente de material varrido

⚠️ Perigo

Perigo de lesões! Durante o processo de esvaziamento, não podem encontrar-se nem pessoas, nem animais na zona de alcance do recipiente de material varrido.

⚠️ Perigo

Perigo de esmagamento! Nunca introduzir as mãos na articulação do mecanismo de esvaziamento. Não posicionar-se por baixo do recipiente elevado.

⚠️ Perigo

Perigo de instabilidade! Estacionar o aparelho sobre uma superfície plana durante o esvaziamento.

→ Ajustar o selector do programa para marcha de transporte.
→ Elevar o recipiente de material varrido.
→ Aproximar-se lentamente do recipiente colector.
→ Activar o travão de imobilização.
→ Despejar o conteúdo do colector de lixo.
→ Soltar o travão de imobilização.
→ Afastar-se lentamente do recipiente co-lector.
→ Virar o colector de lixo para trás até à posição final.
→ Baixar o colector de lixo até à posição final.

Desligar o aparelho

→ Deslocar o ajuste da velocidade de rotação do motor completamente para trás.
→ Carregar no pedal do travão e mantê-lo carregado.
→ Activar o travão de imobilização.
→ Rodar a chave de ignição para "0" e retirar a chave.

Transporte

⚠️ Perigo

Perigo de ferimentos e de danos! Ter atenção ao peso do aparelho durante o transporte.

→ Rodar a chave de ignição para "0" e retirar a chave.
→ Activar o travão de imobilização.
→ Travar o aparelho nos pontos de fixação (4x) com cintas tensoras, cordas ou correntes.
→ Travar as rodas do aparelho com calços.
→ Durante o transporte em veículos, proteger o aparelho contra deslizes e tombamentos, de acordo com as directivas em vigor.

Armazenamento

⚠️ Perigo

Perigo de ferimentos e de danos! Ter atenção ao peso do aparelho durante o armazenamento.

Desactivação da máquina

Se a vassoura mecânica não for utilizada por muito tempo, observar os seguintes itens:

→ Estacionar a vassoura mecânica sobre uma superfície plana.
→ Levantar o rolo varredor e a vassoura lateral, para não danificar as cerdas.
→ Rodar a chave de ignição para "0" e retirar a chave.
→ Activar o travão de imobilização.
→ Travar a vassoura mecânica de forma que não se possa deslocar.
→ Mudar o óleo do motor.
→ Se for previsível gelo ou geada, drenar a água de refrigeração e verificar se existe líquido anticongelante suficiente.
→ Limpar a vassoura mecânica por dentro e por fora.
→ Carregar e desligar a bateria.

Conservação e manutenção

Instruções gerais

• As reparações só podem ser executadas pelas oficinas de assistência técnica autorizadas ou por técnicos especializados nesta área, que estejam devidamente familiarizados com as principais normas de segurança.
• Os aparelhos que podem ser alterados no local para utilização industrial estão sujeitos a uma inspecção de segurança segundo a Norma VDE 0701.
  → Estacionar a vassoura mecânica sobre uma superfície plana.
  → Rodar a chave de ignição para "0" e retirar a chave.
  → Activar o travão de imobilização.

Limpeza

Atenção

Perigo de danos! A limpeza do aparelho não pode ser executada com uma mangueira ou com um jacto de água de alta pressão (perigo de curto-circuitos ou de outros danos).

Limpeza interior do aparelho

⚠️ Perigo

Perigo de lesões! Utilizar máscara de protecção contra poeiras e óculos de protecção.

→ Limpar o aparelho com um pano.
→ Soprar o aparelho com ar comprimido.

Limpeza exterior do aparelho

→ Limpar o aparelho com um pano molhado de água com detergente suave.

Aviso: não utilizar detergentes agressivos.

Intervalos de manutenção

Ter atenção à lista de controlo de inspecção 5.950-646.0!

Aviso: o contador das horas de serviço indica o momento para efectuar a manutenção.

Manutenção efectuada pelo cliente

Aviso: caso a manutenção seja efectuada pelo cliente, todos os trabalhos de assistência técnica e manutenção devem ser efectuados por técnicos qualificados. Se necessário, consulte, a qualquer altura, um revendedor da Kärcher.

Manutenção diária:

→ Verificar o nível de óleo do motor.
→ Verificar o nível da água de refrigeração.
→ Verificar a pressão dos pneus.
→ Verifique se o rolo-escova e a escova lateral apresentam desgaste e ou se há fitas enroladas nelas.

→ Encher o combustível.

→ Controlar o filtro do combustível.

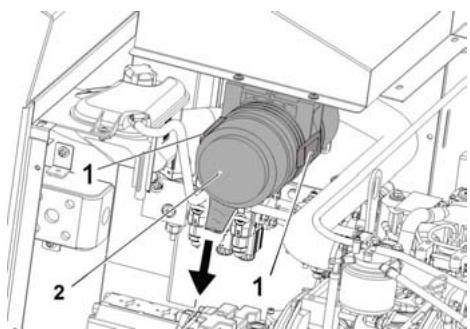

→ Verificar o separador por força centrífuga e o filtro do ar e, se necessário, limpar.

→ Verificar se todos os elementos de comando funcionam.

→ Controlar o aparelho quanto a danos.

Manutenção semanal:

→ Limpar o radiador de água.
→ Limpar o radiador do óleo hidráulico.
→ Verificar o sistema do óleo hidráulico.
→ Verificar o nível de óleo hidráulico.
→ Controlar o nível do líquido dos travões.
→ Verificar o nível de desgaste das réguas de vedação e, se necessário, substituí-las
→ Verificar e lubrificar a tampa do recipiente.

Manutenção de 50 em 100 horas de serviço:

→ Escoar água do separador de água Diesel

Manutenção após desgaste:

→ Substituir as réguas de vedação.

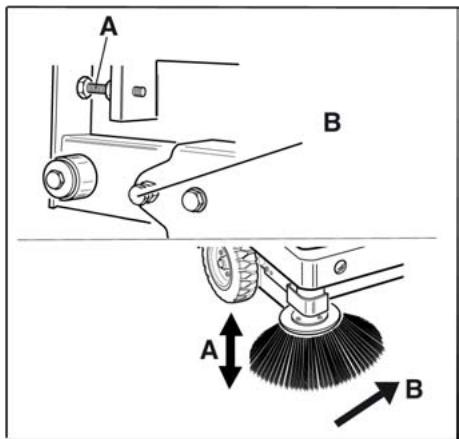

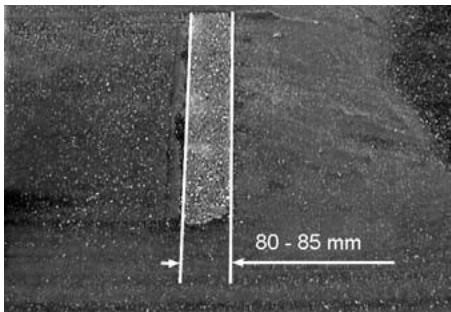

→ Reajustar ou substituir os vedantes laterais.

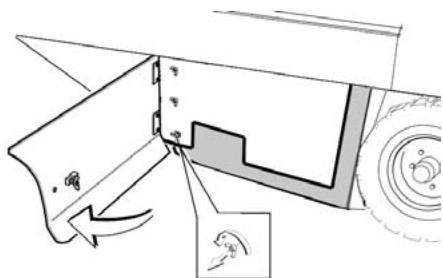

→ Substituir o rolo-escova.
→ Substituir as vassouras laterais.

Aviso: descrição, veja capítulo "Trabalhos de Manutenção".

Manutenção pelo serviço de assistência técnica

Manutenção após 50 horas de serviço:

→ Efectuar a primeira inspecção de acordo com o caderno de manutenção.

Manutenção após 250 horas de serviço:

→ Efectuar a inspecção de acordo com o caderno de manutenção.

Aviso: para preservar o direito à garantia, todos os trabalhos de assistência técnica e manutenção deverão ser executados, durante o prazo de garantia, pela assistência técnica autorizada da Kärcher e de acordo com o livro de manutenção.

Trabalhos de manutenção

Preparação:

→ Estacionar a vassoura mecânica sobre uma superfície plana.
→ Rodar a chave de ignição para "0" e retirar a chave.
→ Activar o travão de imobilização.

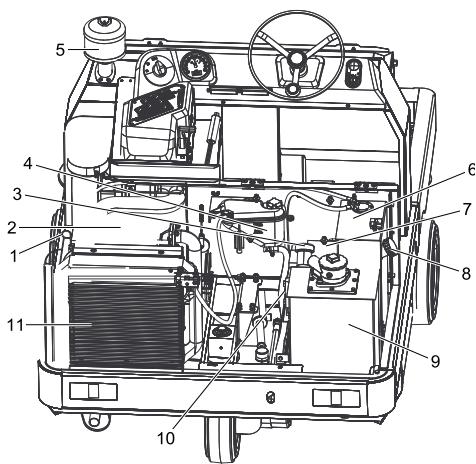

Visão Geral

1 Vareta de medição do óleo
2 Motor a gasóleo de 3 cilindros
3 Bocal de enchimento do óleo hidráulico
4 Recipiente da água de refrigeração
5 Separador por força centrífuga
6 Depósito do combustível
7 Bateria
8 Tampa do depósito do combustível
9 Depósito do óleo hidráulico
10 Óculo de inspecção
11 Radiador de água

Indicações gerais de segurança

⚠️ Perigo

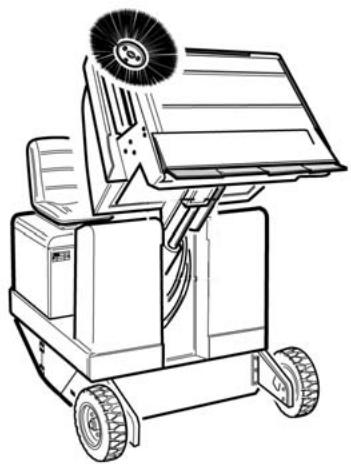

Perigo de lesões! Quando o colector de lixo estiver levantado, coloque sempre a barra de segurança.

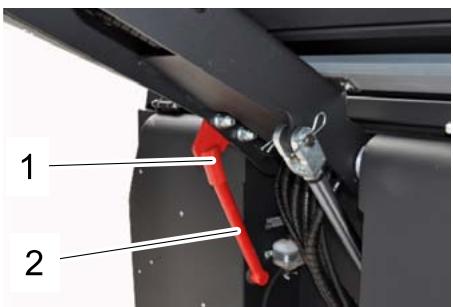

1 Suporte da barra de segurança
2 Barra de segurança

→ Rebater a barra de segurança (para o esvaziamento em altura) para cima e inserir no suporte (fixado).

Por favor, não deposite o óleo de motor, o gasóleo ou a gasolina no ambiente. Faça favor de proteger o solo e eliminar óleo velho sem prejudicar o ambiente.

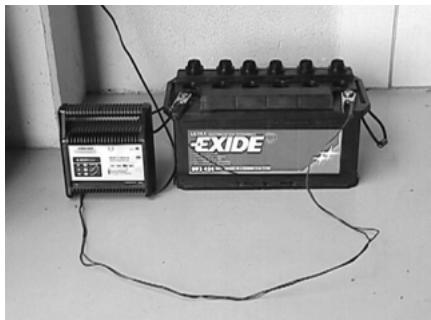

Avisos de segurança relativos a baterias

Observar impreterivelmente os seguintes avisos de advertência ao manusear baterias:

	Observar os avisos na bateria, no manual de instruções e nas instruções de funcionamento do veículo!
	Usar óculos de protecção!
	Manter o ácido e as baterias fora do alcance das crianças
	Perigo de explosão!
	É proibido fogo, faíscas, luz aberta e fumar!
	Perigo de queimaduras!
	Primeiro socorro!
	Sinal de aviso!
	Eliminação!
	Não eliminar a bateria no lixo doméstico!

⚠️ Perigo

Perigo de explosão! Não colocar ferramentas ou objectos semelhantes sobre a bateria, ou seja, sobre os pólos finais e os conectores de células.

⚠️ Perigo

Perigo de lesões! Em caso de ferimentos, evitar o contacto com chumbo. Depois de executar trabalhos na bateria, lavar sempre as mãos.

⚠️ Perigo

Perigo de incêndio e explosão!

– Proibido fumar e fogo aberto.

- Os espaços onde as baterias são carregadas devem estar bem arejados, já que o processo de carga cria um gás altamente explosivo.

⚠️ Perigo

Perigo de queimaduras!

• Lavar ou enxugar respingos de ácido nos olhos ou na pele com muita água limpa.
• De seguida, consultar imediatamente um médico.
• As roupas sujas com ácido devem ser lavadas com água.

Montar e conectar a bateria

→ Colocar a bateria no porta-bateria.
→ Aparafusar firmemente o porta-bateria ao fundo da bateria.
→ Conectar o borne de pólo (cabo vermelho) ao pólo positivo (+).
→ Conectar o borne de pólo ao pólo negativo (-).

Aviso: verificar se os pólos da bateria e os bornes de pólo têm bastante massa de protecção.

Verificar e corrigir o nível de líquido da bateria

Atenção

Verificar, em intervalos regulares, o nível de líquido das baterias com enchimento de ácido.

• O ácido de uma bateria totalmente carregada com 20 °C tem o peso específico de 1,28 kg/l.
• O ácido de uma bateria parcialmente carregada tem um peso específico entre 1,00 e 1,28 kg/l.
• Em todas as células o peso específico do ácido deve ser igual.
  → Abrir todas as tampas dos elementos.
  → Retirar uma amostra de cada célula com o aparelho de verificação do ácido.
  → Voltar a por a amostra do ácido na mesma célula.
  → Se o nível do líquido for demasiado baixo, encher água destilada nos elementos até a marcação.
  → Carregar a bateria.
  → Fechar as tampas dos elementos.

Carregar a bateria

⚠️ Perigo

Perigo de lesões! Observar as prescrições de segurança para o manuseamento de baterias. Observar as instruções de uso do fabricante do carregador.

⚠️ Perigo

Carregar a bateria apenas com o carregador próprio para o efeito.

→ Abrir todas as tampas dos elementos.
→ Ligar o cabo do pólo positivo do carregador ao pólo positivo da bateria.
→ Ligar o cabo do pólo negativo do carregador ao pólo negativo da bateria.
→ Inserir a ficha de rede e ligar o carregador.
→ Carregar a bateria com a menor corrente de carga possível.

Aviso: quando a bateria estiver carregada, separar primeiro o carregador da rede eléctrica e só depois a bateria.

Desmontar a bateria

→ Desconectar o borne de pólo no pólo negativo (-).
→ Desconectar o borne de pólo no pólo positivo (+).
→ Soltar o porta-bateria no fundo da bateria.
→ Retirar a bateria do suporte da bateria.
→ Eliminar a bateria gasta de acordo com a legislação em vigor.

Verificar o nível do óleo do motor e rea-bastecer

⚠️ Perigo

Perigo de queimaduras!

→ Deixar arrefecer o motor.
→ Esperar 5 minutos após desligar o motor antes de verificar o nível do óleo do motor.
→ Retirar a vareta indicadora do nível de óleo.

→ Limpar e inserir a vareta indicadora do nível de óleo.

→ Retirar a vareta indicadora do nível de óleo.

→ Consultar o nível do óleo

→ Inserir novamente a vareta do óleo.

• O nível de óleo deve estar entre a marcação "MIN" e "MAX".
• Se o nível de óleo estiver abaixo da marca "Min", atestar com o óleo de motor.
• Não encher o óleo acima da marcação "MAX".
  → Soltar o parafuso de fechamento na abertura de enchimento de óleo.
  → Reabastecer óleo do motor. Tipo de óleo: veja os dados técnicos
  → Fechar a abertura de enchimento de óleo.
  → Esperar pelo menos 5 minutos.
  → Verificar o nível de óleo do motor.

Substituir o óleo do motor e o filtro do óleo do motor

Atenção

Perigo de queimaduras por óleo quente!

→ Preparar um recipiente de recolha que tenha capacidade para, pelo menos, 6 litros de óleo.
→ Deixar arrefecer o motor.

→ Desaparafusar o filtro do óleo.
→ Limpar o suporte do filtro e as superfícies de vedação.
→ Untar com óleo a junta do filtro do óleo novo antes de proceder à sua montagem.
→ Montar o novo filtro e apertá-lo manualmente.
→ Aparafusar um novo parafuso de purga do óleo incluindo um novo vedante.

Aviso: Apertar o parafuso de purga do óleo com uma chave dinamométrica ajustada em 25 Nm.

→ Reabastecer óleo do motor.
Tipo de óleo: veja os dados técnicos
→ Fechar a abertura de enchimento de óleo.
→ Deixar o motor trabalhar durante aprox. 10 seg.
→ Verificar o nível de óleo do motor.

Verificar o nível de óleo hidráulico e complementar o óleo hidráulico

Aviso

O colector do lixo varrido não pode ser levantado.

→ Abrir a tampa do motor.

1 Óculo de inspecção
2 Manómetros
3 Tampa de fecho, abertura de enchimento do óleo

→ Verificar o nível do óleo hidráulico no óculo de inspecção.
- O nível de óleo deve estar entre a marcação "MIN" e "MAX".
- Se o nível de óleo estiver abaixo da marca "MIN", atestar com óleo hidráulico.
→ Desapertar a tampa de fecho da abertura para enchimento de óleo.
→ Limpar a zona de enchimento.
→ Reabastecer de óleo hidráulico.

Tipo de óleo: veja os dados técnicos

→ Apertar a tampa de fecho da abertura para enchimento de óleo.

Aviso

Se o manómetro indicar uma elevada pressão do óleo hidráulico, é necessário que o filtro do óleo hidráulico seja substituído pela Assistência Técnica Kärcher.

Verificar o sistema do óleo hidráulico

→ Activar o travão de imobilização.
→ Colocar o motor em funcionamento.

A manutenção do sistema hidráulico só pode ser realizada pela Assistência Técnica da Kärcher.

→ Controlar a estanquicidade de todas as ligações e tubagens hidráulicas.

Verificar e proceder à manutenção do radiador de água

⚠️ Perigo

Cuidado! A água a ferver pode causar queimaduras! Deixar arrefecer o radiador durante, pelo menos, 20 minutos.

→ Verificar o nível da água de refrigeração no reservatório de compensação (nível da água entre MIN e MAX.
→ Limpar as lamelas do radiador.
→ Verificar se as mangueiras do radiador e as conexões não apresentam fugas.
→ Limpar o ventilador.

Verificar o rolo-escova

→ Colocar o motor em funcionamento.
→ Elevar o colector de lixo até à posição final.
→ Desligar o motor.
→ Activar o travão de imobilização.
→ Colocar barra de segurança para mecanismo de esvaziamento em alto.
→ Retirar fitas ou fios do rolo-escova.
→ Retirar a barra de segurança.
→ Colocar o motor em funcionamento.
→ Baixar o colector de lixo até à posição final.
→ Desligar o motor.

Substituir o rolo-escova

1 Parafuso de fixação do dispositivo de alojamento do rolo varredor
2 Rolo varredor
3 Dispositivo de alojamento do rolo varredor
4 Chapa de retenção, vedante lateral
5 Vedante lateral

→ Abrir o revestimento lateral com uma chave.
→ Desenroscar as porcas de orelhas, na chapa de retenção, do vedante lateral e retirar a chapa de retenção.
→ Virar o vedante lateral para fora.
→ Desenroscar o parafuso de fixação do dispositivo de alojamento do rolo varredo e girar o dispositivo de alojamento para fora.
→ Retirar o rolo-escova.

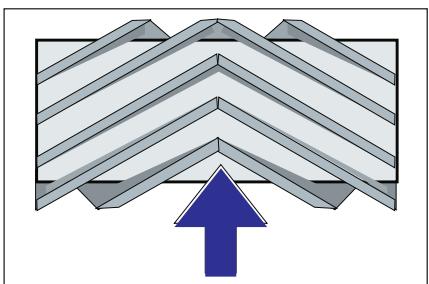

Posição de montagem do rolo varredor no sentido de marcha (visto de cima)

Aviso: ao montar o novo rolo-escova, observar a posição do conjunto de cerdas.

→ Montar o novo rolo varredor. As ranhuras do rolo varredor têm de encaixar

nos ressaltos do balancim do lado oposto.

Aviso: Após montar o novo rolo-escova é imprescindível ajustar a simetria da vas-soura.

Verificar e ajustar a simetria do rolo-es-cova.

Aviso: A simetria da vassoura é ajustada de fábrica em 80 mm e pode ser reajustada continuamente com o desgaste do rolo varredor.

→ Verificar a pressão dos pneus.
→ Desligar a ventoinha de aspiração.
→ Conduzir a vassoura mecânica a um piso plano e liso visivelmente coberto de pó ou cal.
→ Colocar o selector de programas em varrer com rolo varredor.
→ Ajustar o selector do programa para marcha de transporte.
→ Deslocar o aparelho na marcha atrás.
→ Verificar simetria da vassoura.

A simetria da vassoura deve formar um rectângulo uniforme de 80-85 mm de largura.

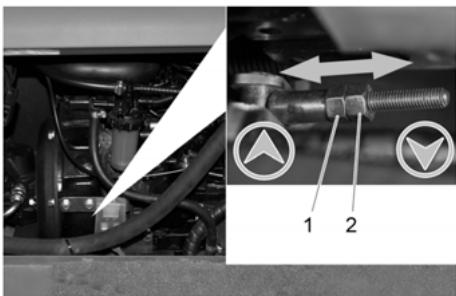

1 Porca de regulação
2 Contraporca
→ Abrir o revestimento lateral do motor.
→ Soltar a contra-porca.
→ Regular a simetria da vassoura
→ Apertar contra-porca.
→ Verificar simetria do rolo da vassoura.

Verificar e ajustar a simetria da vassoura lateral

→ Verificar a pressão dos pneus.
→ Levantar as vassouras laterais.
→ Conduzir a vassoura mecânica a um piso plano e liso visivelmente coberto de pó ou cal.
→ Colocar o selector de programas em varrer com rolo varredor e vassoura lateral.
→ Levantar as vassouras laterais.
→ Colocar o selector de programas em "Marcha".
→ Deslocar o aparelho na marcha atrás.
→ Verificar simetria da vassoura.

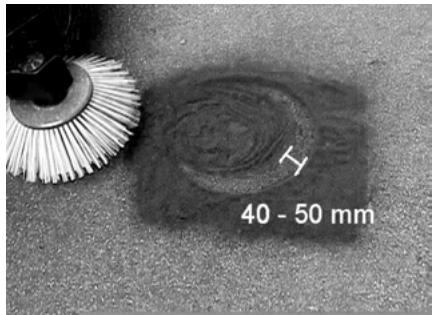

A largura da simetria da vassoura deve situar-se entre 40-50 mm.

→ Corrigir a simetria da vassoura com os dois parafusos de ajuste.
→ Verificar simetria da vassoura.

Ajustar os vedantes laterais

→ Verificar a pressão dos pneus.
→ Subir o colector do lixo varrido e fixar com a barra de segurança.

⚠️ Perigo

Perigo de lesões! Quando o colector de lixo estiver levantado, coloque sempre a barra de segurança.

→ Rebater a barra de segurança (para o esvaziamento em altura) para cima e inserir no suporte (fixado).

1 Suporte da barra de segurança
2 Barra de segurança

→ Abrir o revestimento lateral, conforme descrito no capítulo "Substituir o rolo da vassoura".

→ Desapertar 6 porcas de orelhas na chapa de retenção lateral.
→ Desapertar 3 porcas (AC 13) na chapa de retenção dianteira.
→ Pressionar o vedante lateral, o mais que possível para baixo (furo oblongo), até ter uma distância de 1 - 3 mm em relação ao chão.
→ Aparafusar as chapas de retenção.
→ Repetir o processo do outro lado do aparelho.

Verificar a pressão dos pneus

→ Estacionar a vassoura mecânica sobre uma superfície plana.
→ Ligar o medidor de pressão à válvula do pneu.
→ Verificar a pressão de ar e corrigí-la, caso necessário.
→ Consultar a pressão dos pneumáticos nos dados técnicos.

Limpar manualmente o filtro do pó

→ Limpar o filtro do pó com o botão do dispositivo de limpeza de filtros.

Trocar o filtro de pó

Advertência

Antes de trocar o filtro de pó, esvaziar o recipiente de material varrido. Usar uma máscara de protecção contra poeiras ao trabalhar no sistema de filtros. Observar as prescrições de segurança sobre o manuseamento de poeiras finas.

1 Bloqueio da cobertura do aparelho
2 Tampa da máquina

→ Abrir o bloqueio através do desaparafusamento do punho estrelado.
→ Virar a tampa do aparelho para a frente.

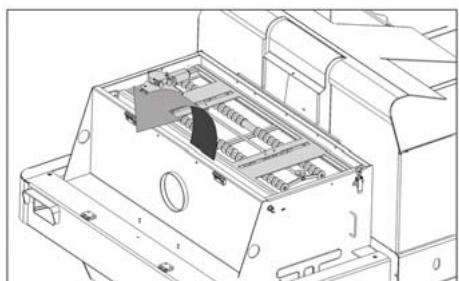

→ Abrir a cobertura do filtro.

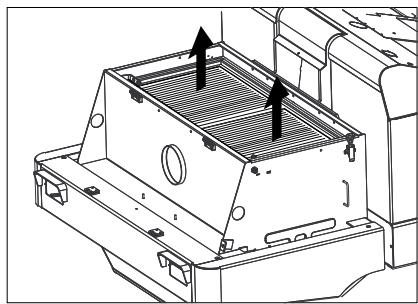

→ Virar o vibrador do filtro para a frente.

Controlar e ajustar as correias trapezoidais

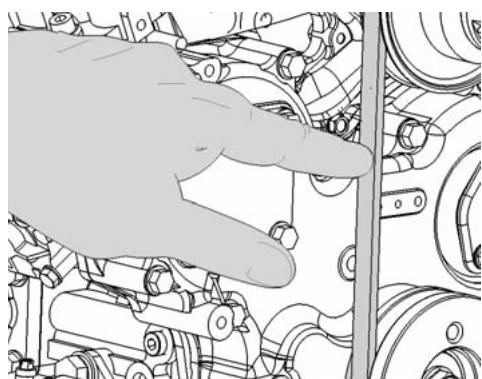

A correia trapezoidal tem que ceder cerca de 7-9 mm a uma pressão de 10 kg.

→ Requerer o ajuste da tensão da correia trapezoidal pela Assistência Técnica autorizada.

Verificar e substituir o filtro do ar

→ Retirar a carcaça do filtro de ar.
→ Substituir o elemento filtrante do filtro do ar.

Aviso: posição de montagem com a abertura de sopro para baixo (ver figura).

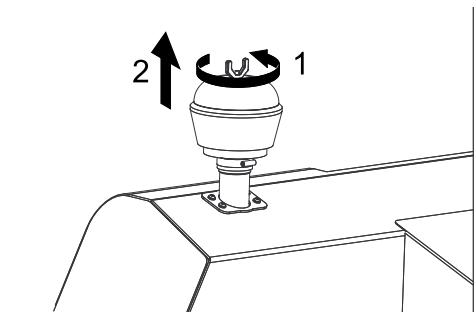

→ Desaparafusar a porca de orelhas no separador por força centrífuga.
→ Limpar o separador por força centrífuga.

Substituir lâmpada incandescente do fa- rol (opção)

→ Desaparafusar faróis.
→ Retirar os faróis e a ficha de ligação.
Aviso: Atenção à posição das fichas.
→ Desmontar os faróis.
→ Separar a caixa dos faróis e mantê-la na horizontal, pois a unidade da lâmpada nao está fixa.
→ Desbloquear o arco de fecho e remover a lâmpada de incandescência.
→ Montar a nova lâmpada de incandescência.
→ Montar em ordem inversa.

Substituir os fusíveis

→ Abrir o suporte dos fusíveis.

→ Verificar fusíveis.

Aviso: O fusível FU 01 encontra-se no compartimento do motor.

FU 01	Fusível principal	60 A
FU 04	Bomba de combustível	10 A
FU 09	Illuminação esquerda	7,5 A
FU 10	Illuminação direita	7,5 A
FU 11	Illuminação de trabalho dianteira (médios)	10 A
FU 06	Válvula magnética marcha	7,5 A
FU 07	Interruptor selector de programasFunções do colector de lixo	10 A
FU 08	Relé de segurança	7,5 A
FU 03	Indicação multifuncional	3 A
FU 13	Bomba de água	10 A
FU 05	Relé temporizadoInterruptor de contacto do assento	25 A
FU 02	BuzinaLimpa pára-brisas	7,5 A
FU 12	Sistema do vibradorFoco rotativo de aviso	20 A

→ Substituir os fusíveis defeituosos.

Aviso: Usar apenas fusíveis com amperagem igual.

Declaração de conformidade CE

Declaramos que a máquina a seguir designada corresponde às exigências de segurança e de saúde básicas estabelecidas nas Directivas CE por quanto concerne à sua concepção e ao tipo de construção assim como na versão lançada no mercado. Se houver qualquer modificação na máquina sem o nosso consentimento prévio, a presente declaração perderá a validade.

Produto: Aparelho de varredura e aspiração com assento

Tipo: 1.186-xxx

Respectivas Directrizes da CE

Processo aplicado de avaliação de conformidade

2000/14/CE: Anexo V

Nível de potência acústica dB(A)

Medido: 99

Garantido: 102

Os abaixo assinados têm procuração para agirem e representarem a gerência.

Responsável pela documentação:

S. Reiser

Ajuda em caso de avarias

Avaria	Eliminação da avaria
O aparelho não entra em funcionamento	Sentar no banco do condutor, o interruptor de contacto no assento é activada
	Substituir ou carregar bateria
	Abastecer com combustível, ventilar o sistema de combustível
	Substituir o filtro do combustível
	Controlar o sistema das tubagens do combustível, as ligações e conexões e reparar sempre que necessário
	Avisar a Assistência Técnica Kärcher
O motor funciona irregularmente	Limpar o filtro do ar ou substituir o cartucho do filtro
	Controlar o sistema das tubagens do combustível, as ligações e conexões e reparar sempre que necessário
	Avisar a Assistência Técnica Kärcher
Motor sobreaquecido	Reabastecer de líquido de arrefecimento
	Lavar bem o radiador
	Esticar a correia trapezoidal
	Avisar a Assistência Técnica Kärcher
O motor funcionaciona, mas o aparelho só se desloca muito de-vagar ou não se desloca	Afrouxar o travão de mão
	Verificar relativamente ao enrolamento de fitas e fios.
	Avisar a Assistência Técnica Kärcher
Ruído sibilante no sistema hidráulico	Reabastecer de fluido hidráulico
	Avisar a Assistência Técnica Kärcher
As escovas rodam lentamente ou não rodam de todo	Ajustar a alavanca de aceleração totalmente para a frente (alta velocidade de rotação).
	Verificar relativamente ao enrolamento de fitas e fios.
	Avisar a Assistência Técnica Kärcher
Pouca ou nenhuma potência de aspiração na zona das escovas	Limpar o filtro
	Avisar a Assistência Técnica Kärcher
O aparelho levanta pó	Ajustar os vedantes laterais
	Ligar a ventoinha
	Limpar o filtro de pó
	Substituir as juntas dos filtros
	Avisar a Assistência Técnica Kärcher
A unidade de varredura não apanha o lixo varrido	Esvaziar o recipiente de material varrido
	Limpar o filtro de pó
	Substituir o rolo varredor
	Regular a simetria da vassoura
	Substituir réguas de vedação do colector de lixo
	Eliminar o bloqueio do rolo da vassoura
	Avisar a Assistência Técnica Kärcher
Colector de lixo varrido não levanta ou não baixa	Verificar fusíveis.
	Avisar a Assistência Técnica Kärcher
O colector de lixo roda demasiado lentamente ou não roda de todo	Avisar a Assistência Técnica Kärcher
Avarias de funcionamento de peças movidas hidraulicamente	Avisar a Assistência Técnica Kärcher

Dados técnicos

		KM 130/300 R D
Dados do aparelho
Velocidade de marcha, em frente	km/h	10
Velocidade de marcha-atrás	km/h	10
Capacidade de subida (máx.)	--	18%
Desempenho por superfície sem escovas laterais	m^2/h	10000
Desempenho com escovas laterais	m^2/h	13000
Largura de trabalho sem escovas laterais	mm	1000
Largura de trabalho com escovas laterais	mm	1300
Tipo de protecção à prova de água de gotejamento	--	IPX 3
Tempo de trabalho com depósito cheio	h	4
Motor
Tipo	--	YANMAR 3TNV76A
Tipo	--	3 cilindros, motor a diesel de quatro tempos
Tipo de refrigeração	--	Arrefecimento da água
Sentido de rotação	--	no sentido anti-horário
Perfuração	mm	70
Avanço	mm	82
Cilindrada	cm^3	1116
Quantidade de óleo	l	3,4
Rotações de serviço	1/min	2500
Velocidade de rotação máxima	1/min	2500
Ralenti	1/min	1300
Potência máx.	kW/PS	15,8 / 21,5
Velocidade máxima com 2100 1/min	Nm	67,9
Filtro do óleo	--	Cartucho filtrante
Filtro do ar de aspiração	--	Cartucho filtrante interno, cartucho filtrante externo
Filtro de combustível	--	Cartucho filtrante
Sistema eléctrico
Bateria	V, Ah	12, 62
Gerador, corrente trifásica	V, A	12, 80
Motor de arranque	--	Motor de arranque eléctrico
Sistema hidráulico
Quantidade de óleo em todo o sistema hidráulico	l	26,5
Quantidade de óleo no depósito hidráulico	l	21,2
Tipos de óleo
Motor (acima de 25 °C)	--	SAE 30, SAE 10W-30, SAE 15W-40
Motor (0 a 25 °C)	--	SAE 20, SAE 10W-30, SAE 10W-40
Motor (inferior a 0 °C)	--	SAE 10W, SAE 10W-30, SAE 10W-40
Hidráulica	--	HV 46
Recipiente de material varrido
Altura máxima de descarga	mm	1400
Volume do colector de lixo	l	300
Rolo varredor
Diâmetro do rolo-escova	mm	300
Largura do rolo-escova	mm	1000
Número de rotações	1/min	350
Simetria da vassoura	mm	80
Vassoura lateral
Diâmetro das escovas laterais	mm	600
Rotação(sem estágio)	1/min	0 - 60
pneus
Dimensão frente	--	15-4.5x8
Pressão do ar dianteira	bar	8
Dimensão traseiro	--	15-4.5x8
Travão
Rodas dianteiras	--	mecânico
Roda traseira	--	hidrostático
Sistema de filtragem e de aspiração
Tipo	--	Filtro de pregas
Número de rotações	1/min	2800
Superfície filtrante do filtro de poeira fina	m^2	5,2
Baixa pressão nominal do sistema de aspiração	mbar	15,5
Corrente volumétrica nominal do sistema de aspiração	m^3/h	800
Sistema do vibrador	--	Motor eléctrico
Condições ambientais
Temperatura	°C	-5 até +40
Humidade do ar, sem formar condensação	%	0 - 90
Valores obtidos segundo EN 60335-2-72
Emissão de ruído
Nível de pressão acústica L_pA	dB(A)	84
Insegurança K_pA	dB(A)	3
Nível de potência acústica L_WA + Insegurança K_WA	dB(A)	102
Vibrações da máquina
Valor de vibração mão/braço	m/s^2	1,4
Assento	m/s^2	0,7
Insegurança K	m/s^2	0,1
Medidas e pesos
Comprimento x Largura x Altura	mm	2040x1330x1430
Raio de viragem direito	mm	1400
Raio de viragem esquerdo	mm	1400
Peso em vazio (sem jogos de montagem)	kg	951
Peso total admissível	kg	1512
Carga permitida sobre o eixo dianteiro	kg	877
Carga permitida sobre o eixo traseiro	kg	635
Conteúdo do depósito do combustível, diesel	l	16
Reservados os direitos a alterações técnicas!

Indholdsfortegnelse

Materiale adecvate .... RO ...2

Regim de măturare .... RO ...5

Paulínia - Estado de Sao Paulo, CEP 13.140-000

[phone], www.karcher.com.br
