H563IX - Forno embutido INDESIT - Manual de utilização gratuito

Tipo de produto	Coifa embutida
Marca	Indesit
Modelo	H563IX
Altura (versão aspirante)	73,3 - 114,8 cm (telescópico)
Altura (versão recirculação)	81,8 - 114,8 cm (telescópico)
Largura	59,9 cm
Profundidade	51,5 cm
Peso bruto	12,1 kg
Alimentação elétrica	230 V, 50 Hz
Absorção total	200 W
Absorção do motor	1 x 120 W
Iluminação	2 lâmpadas 40 W máx (E14)
Diâmetro da conexão de exaustão	150 mm
Número de velocidades	3 (mín, méd, máx)
Tipo de comandos	Botões de pressão
Filtro de gordura	Metálico lavável (na máquina de lavar louça)
Filtro de carvão ativado	Opcional, a ser trocado a cada 4 meses
Funções	Aspiração, recirculação, iluminação
Manutenção	Limpeza mensal dos filtros de gordura
Segurança	Distância mínima de 60 cm (elétrico) ou 70 cm (gás) acima da placa de cozimento
Peças de reposição	Filtros, lâmpadas (E14 40W)
Reparabilidade	Assistência técnica credenciada
Normas	Diretiva de baixa tensão 2006/95/CE, Diretiva CEM 2004/108/CE

Perguntas frequentes - H563IX INDESIT

Qual é a distância mínima entre a coifa e a placa de cozimento?

A distância mínima é de 60 cm para placas de cozimento elétricas e 70 cm para placas a gás ou mistas. Se o fabricante da placa de cozimento especificar uma distância maior, esta prevalece.

Como limpar o filtro de gordura?

O filtro de gordura deve ser limpo uma vez por mês. Pode ser lavado à mão com um detergente não agressivo ou na máquina de lavar louça em baixa temperatura e ciclo rápido. A lavagem na máquina de lavar louça pode causar descoloração, mas não altera o desempenho.

Com que frequência deve-se trocar o filtro de carvão?

O filtro de carvão deve ser trocado a cada 4 meses no máximo, ou mais frequentemente em caso de uso intensivo. Não pode ser limpo nem regenerado.

Como substituir a lâmpada da coifa?

Desconecte o aparelho, certifique-se de que as lâmpadas estão frias, remova o filtro de gordura, substitua a lâmpada defeituosa por uma lâmpada de 40 W máximo (E14), e então remonte o filtro.

Posso usar a coifa no modo recirculação?

Sim, é necessário instalar um kit de carvão ativado (não fornecido). A coifa está pronta para uso na versão aspirante por padrão.

O que fazer se a coifa não funcionar?

Verifique a alimentação elétrica, se uma velocidade foi selecionada, e se o disjuntor não desarmou. Se o problema persistir, desconecte a coifa por 5 segundos e reconecte-a. Contate o serviço de atendimento ao cliente se necessário.

Qual diâmetro do duto de exaustão usar?

O diâmetro do duto de exaustão deve ser de 150 mm. Um diâmetro inferior reduziria o desempenho de aspiração e aumentaria o ruído.

Como desmontar o filtro de gordura?

Puxe a alavanca de liberação com mola do filtro para destravá-lo e, em seguida, remova-o.

Posso flambar alimentos sob a coifa?

Não, é expressamente proibido flambar alimentos sob a coifa. Chamas livres podem danificar os filtros e causar incêndio.

Como passar da versão aspirante para a versão recirculação?

Remova o filtro de gordura, instale os filtros de carvão ativado em cada grade de proteção do motor girando o manípulo central no sentido horário, e então recolocar o filtro de gordura.

MANUAL DE UTILIZADOR H563IX INDESIT

LIGAÇÃO ELÉTRICA

ANOMALIAS DE FUNCIONAMENTO

ANOMALIAS DE FUNCIONAMENTO

É importante conservar este livrete para poder consultá-lo a qualquer momento. Em caso de venda, cessão ou mudança, certificar-se que o mesmo fique junto com o produto. Ler cuidadosamente as instruções: as mesmas apresentam importantes informações sobre instalação, uso e segurança. Não efetuar variações elétricas ou mecânicas no produto ou nos tubos de fuga.

SEGURANÇA GERAL

A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozimento e a parte mais baixa da coifa não deve ser inferior a 60 cm no caso de fogões elétricos e 70 cm no caso de fogões a gás ou mistos.

Se as instruções de instalação do dispositivo de cozimento a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

A coifa é dotada de buchas de fixação adequadas à maior parte das paredes/tetos. Todavia, é necessário interpolar um técnico qualificado para se certificar quanto à idoneidade dos materiais em função do tipo de parede/teto.

A parede/teto deve ser suficientemente robusta para suportar o peso da coifa. Atenção! Não conectar o aparelho à rede elétrica quando a instalação não tiver sido totalmente completada.

Antes de qualquer operação de limpeza ou manutenção, desligar a coifa da rede elétrica tirando a ficha ou desligando o interruptor geral da habitação.

Para todas as operações de instalação e manutenção, utilize luvas de trabalho.

O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas e com falta de experiência e conhecimento, exceto se as mesmas não estiverem sendo supervisionadas ou instruídas no uso do aparelho por parte de uma pessoa responsável pela segurança das mesmas.

As crianças devem ser controladas de maneira que não brinquem com o aparelho.

Nunca utilize a coifa sem a grelha corretamente montada!

A coifa NUNCA deve ser utilizada como plano de apoio, exceto se isto não tiver sido expressamente indicado.

Quando a coifa de cozinha é utilizada simultaneamente com outros aparelhos a gás ou outros combustíveis, o local deve ter ventilação suficiente.

O ar aspirado não deve ser conduzido por dutos usados para a descarga de fumos produzidos por aparelhos a gás ou outros combustíveis.

É severamente proibido cozinhar alimentos diretamente na chama sob a coifa. O uso de chama livre é prejudicial para os filtros e pode causar incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controle para evitar que o óleo superaquecido se incendeie.

No que diz respeito às medidas técnicas e de segurança a serem adotadas para a descarga dos fumos, seguir estritamente o que é previsto pelos regulamentos das autoridades competentes locais.

A coifa deve ser limpa frequentemente, tanto interna quanto externamente (PELO MENOS UMA VEZ POR MÊS, todavia, respeitar o que é expressamente indicado nas instruções de manutenção deste manual).

A inobservância das normas de limpeza da coifa e da substituição e limpeza dos filtros comporta riscos de incêndio.

Não utilize ou deixe a coifa sem lâmpadas corretamente montadas devido ao possível risco de choque elétrico.

Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios causados ao aparelho, derivados da inobservância das instruções indicadas neste manual.

CONEXÃO ELÉTRICA

A tensão de rede deve corresponder à tensão indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes, em local acessível. Se não dotada de ficha (conexão direta à rede) ou se a tomada não estiver em local acessível, instalar um interruptor bipolar em conformidade com a norma, que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conforme as regras de instalação.

Atenção! Antes de conectar novamente o circuito da coifa à alimentação de rede e de verificar seu correto funcionamento, controlar sempre se o cabo de rede está montado corretamente.

Substituição do cabo de alimentação

Atenção! A substituição do cabo de alimentação deve ser efetuada pelo serviço de assistência técnica autorizada, de modo a prevenir qualquer risco.

SAÍDA DO AR

para as versões aspirantes)

Conectar a coifa a tubos e orifícios de descarga de parede com diâmetro equivalente à saída de ar (flange de união).

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior determinará uma diminuição da performance de aspiração e um drástico aumento do ruído.

Declina-se qualquer responsabilidade a este respeito.

Utilizar uma conduta com o comprimento mínimo indispensável. Utilizar uma conduta com o maior número possível de curvas (a ângulo máximo da curva: 90° 90°! Evitar alterações drásticas da secção do tubo (diâmetro). ! Usar uma conduta com o interior mais liso possível. O material da conduta deve ser aprovado em conformidade com a lei. ! Caso estas normas não sejam respeitadas, a Empresa declina qualquer responsabilidade.

FILTRANTE OU ASPIRANTE?

O seu exaustor está pronto para ser utilizado na versão aspirante.

Para utilizar o exaustor na versão filtrante deve ser instalado um KIT

ACESSÓRIO apropriado.

Verifique nas primeiras páginas deste manual se o KIT ACESSÓRIO já vem fornecido ou se deve ser comprado separadamente.

Nota: Se for fornecido com o equipamento, em alguns casos, o Sistema de filtragem adjunto à base de carvão ativo pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante à versão filtrante já estão contidas neste manual.

Versão aspirante

Os vapores são evacuados para o exterior por meio de um tubo de descarga fixado ao flange de conexão que se encontra sobre a coifa.

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

Na parte horizontal, o tubo deve ter uma leve inclinação para cima (cerca de 10°) de modo a poder transportar o ar para fora mais facilmente.

Se a coifa for dotada de filtros de carvão ativado, estes deverão ser retirados.

Versão filtrante

Encomendar e instalar 2 filtros de carvão ativado (os filtros de carvão ativado encontram-se disponíveis junto do seu revendedor).

O ar aspirado será desengordurado e desodorizado antes de ser reintroduzido no ambiente através da grelha superior.

COMANDOS

A. botão ON/OFF luzes

B. botão OFF/ON aspiração e seleção da potência mínima; B+C. botão de seleção da potência de aspiração média; B+D. botão de seleção da potência de aspiração máxima; E. lâmpada piloto de funcionamento

MANUTENÇÃO

Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede elétrica, tirando a tomada ou desligando o interruptor geral da habitação.

Limpeza

A coifa deve ser limpa frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efetua a manutenção dos filtros de gorduras).

Atenção: O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição dos filtros pode provocar riscos de incêndio.

O fabricante declina toda e qualquer responsabilidade pelos danos ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas anteriormente.

Manutenção dos filtros anti-gordura

Capta as partículas de gordura derivantes do cozimento.

Deve ser limpo uma vez por mês com detergentes não agressivos, manualmente ou em máquina de lavar loiça a baixas temperaturas e com ciclo breve.

Apesar do filtro metálico para a gordura poder perder cor com as lavagens na máquina de lavar loiça, as suas características de filtração não se alteram.

Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Manutenção do FILTRO de carvão

Retém os odores desagradáveis produzidos durante a cozedura.

A saturação do FILTRO de carvão ativado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do FILTRO de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses.

Não pode ser lavado ou regenerado.

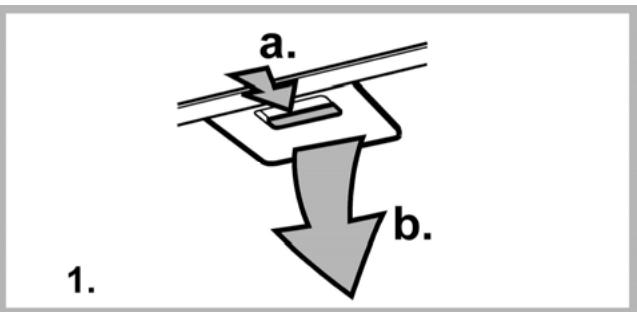

• Tirar o filtro de gorduras.

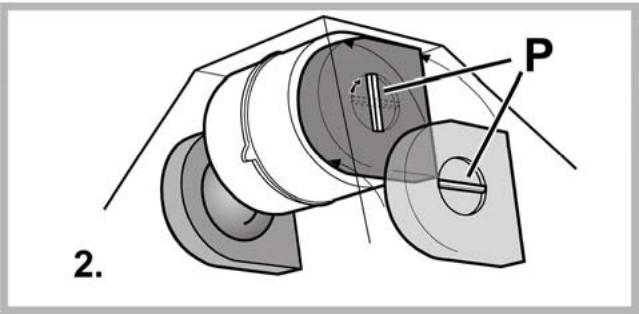

• Aplicar um em cada lado como cobertura de ambas as grelhas de proteção do rotor do motor, até que, girar a manopla central P dos filtros em sentido horário.
• Para a desmontagem girar a manopla central P de cada FILTRO em sentido anti-horário. Recolocar os filtros antigordura.

Substituição das lâmpadas

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias.

• Tirar os filtros para gorduras.
• Trocar as lâmpadas com defeito exclusivamente por lâmpadas de 40 W máx. (E14). Montar novamente os filtros.

ELIMINAÇÃO

Este aparelho está classificado de acordo com a Diretiva Europeia 2002/96/EC sobre Resíduos de Equipamentos Elétricos e Eletrônicos (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento inadequado deste produto.

O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funcionar, antes de contactar o Serviço de Assistência efectue os seguintes controlos simples:

Se o exaustor não funciona: Verificar que: - não há interrupção de corrente. - foi selecionada uma velocidade. Se o exaustor tiver uma performance fraca: Verificar que: - A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada. - O fogo é suficientemente arejado para permitir uma tomada de ar. - O filtro de carvão não está gasto (exaustor em versão filtrante). - Se o exaustor desligar durante o funcionamento normal: Verificar que: - não há interrupção de corrente. - o dispositivo de corte omnipolar não disparou.

Se o exaustor não funciona correctamente, retire a ficha para desligá-lo por um breve período da rede eléctrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de Assistência Técnica. Se o problema persistir, contacte o serviço de assistência.

DADOS TÉCNICOS

Modelo H 563

Altura (Versão aspirante) 73,3-114,8 cm

Altura (Versão filtrante) 81,8-114,8 cm

Largura 59,9 cm

Absorção Total 200 W

Absorção motor 1x120 W

Absorção lâmpadas 2x40 W (E14)

do tubo de exaustão 15 cm

Modelo H 573

Altura (Versão aspirante) 73,3-114,8 cm

Altura (Versão filtrante) 81,8-114,8 cm

Largura 69.9 cm

Absorção Total 200 W

Absorção motor 1x120 W

Absorção lâmpadas 2x40 W (E14)

do tubo de exaustão 15cm

Modelo H 593

Altura (Versão aspirante) 73,3-114,8 cm

Altura (Versão filtrante) 81,8-114,8 cm

Largura 89,9 cm

Absorção Total 200 W

Absorção motor 1x120 W

Absorção lâmpadas 2x40 W (E14)

Diâmetro do tubo de exaustão 15 cm

Este aparelho foi concebido em conformidade com os:

• Diretiva "Baixa Tensão" 2006/95/EC (12/12/2006)
• Diretiva "EMC" 2004/108/EC (15/12/2004)

Componentes não fornecidos com o produto.
