Produkttyp	Einbau-Dunstabzugshaube
Marke	Indesit
Modell	H563IX
Höhe (Abluftversion)	73,3 - 114,8 cm (teleskopisch)
Höhe (Umluftversion)	81,8 - 114,8 cm (teleskopisch)
Breite	59,9 cm
Tiefe	51,5 cm
Bruttogewicht	12,1 kg
Stromversorgung	230 V, 50 Hz
Gesamtaufnahme	200 W
Motoraufnahme	1 x 120 W
Beleuchtung	2 Lampen 40 W max (E14)
Durchmesser Abluftanschluss	150 mm
Anzahl Geschwindigkeitsstufen	3 (min, mittel, max)
Bedienungsart	Drucktaster
Fettfilter	Metall, waschbar (in der Spülmaschine)
Aktivkohlefilter	Optional, alle 4 Monate wechseln
Funktionen	Abluft, Umluft, Beleuchtung
Wartung	Monatliche Reinigung der Fettfilter
Sicherheit	Mindestabstand 60 cm (Elektro) oder 70 cm (Gas) über dem Kochfeld
Ersatzteile	Filter, Lampen (E14 40W)
Reparierbarkeit	Zugelassener technischer Kundendienst
Normen	Niederspannungsrichtlinie 2006/95/EG, EMV-Richtlinie 2004/108/EG

Häufig gestellte Fragen - H563IX INDESIT

Wie groß ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Mindestabstand beträgt 60 cm bei Elektrokochfeldern und 70 cm bei Gas- oder Mischkochfeldern. Gibt der Hersteller des Kochfelds einen größeren Abstand vor, so ist dieser maßgeblich.

Wie reinige ich den Fettfilter?

Der Fettfilter sollte einmal im Monat gereinigt werden. Er kann von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm gewaschen werden. Eine Reinigung in der Spülmaschine kann zu Verfärbungen führen, beeinträchtigt jedoch nicht die Leistung.

Wie oft muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter muss maximal alle 4 Monate ausgewechselt werden, bei intensiver Nutzung häufiger. Er kann weder gereinigt noch regeneriert werden.

Wie ersetze ich die Glühbirne der Dunstabzugshaube?

Ziehen Sie den Netzstecker, vergewissern Sie sich, dass die Lampen kalt sind, entfernen Sie den Fettfilter, ersetzen Sie die defekte Lampe durch eine Lampe mit maximal 40 W (E14) und setzen Sie den Filter wieder ein.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, es muss ein Aktivkohle-Kit (nicht im Lieferumfang) installiert werden. Die Haube ist standardmäßig für den Abluftbetrieb vorbereitet.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie die Stromversorgung, ob eine Geschwindigkeit ausgewählt wurde und ob der Schutzschalter nicht ausgelöst hat. Besteht das Problem weiterhin, trennen Sie die Haube 5 Sekunden lang vom Netz und schließen Sie sie wieder an. Wenden Sie sich bei Bedarf an den Kundendienst.

Welchen Durchmesser sollte der Abluftschlauch haben?

Der Durchmesser des Abluftschlauchs sollte 150 mm betragen. Ein geringerer Durchmesser würde die Saugleistung verringern und die Geräuschentwicklung erhöhen.

Wie baue ich den Fettfilter aus?

Ziehen Sie am Federentriegelungsgriff des Filters, um ihn zu entriegeln, und nehmen Sie ihn dann heraus.

Darf ich unter der Dunstabzugshaube flambieren?

Nein, es ist strengstens verboten, unter der Dunstabzugshaube zu flambieren. Offene Flammen können die Filter beschädigen und einen Brand verursachen.

Wie wechsle ich von der Abluft- zur Umluftversion?

Entfernen Sie den Fettfilter, setzen Sie die Aktivkohlefilter auf jede Motorschutzgitter, indem Sie den mittleren Drehknopf im Uhrzeigersinn drehen, und setzen Sie dann den Fettfilter wieder ein.

BEDIENUNGSANLEITUNG H563IX INDESIT

Es ist wichtig, diese Bedienungsanleitung aufzubewahren, um sie jederzeit nachschlagen zu können. Im Falle eines Verkaufs, einer Abtretung oder eines Umzugs stellen Sie sicher, dass sie zusammen mit dem Produkt bleibt. Lesen Sie die Bedienungsanleitung sorgfältig: Sie enthält wichtige Informationen über Installation, Benutzung und Sicherheit. Nehmen Sie keine elektrischen oder mechanischen Änderungen am Produkt oder an den Abluftleitungen vor.

ALLGEMEINE SICHERHEIT

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 60 cm bei elektrischen Kochfeldern und 70 cm bei Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind.

Außerdem muss die Wand/Decke das Gewicht der Abzugshaube tragen können.

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,
• oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen! Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.

Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.

Die Dunstabzugshaube nicht benutzen, wenn die falschen Lampen montiert sind. Es besteht das Risiko eines Stromschlages.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

ELEKTRISCHER ANSCHLUSS

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Austausch des Netzkabels

Hinweis! Zur Vermeidung von Gefahren darf die Auswechselung des Stromkabels nur vom autorisierten Kundendienst vorgenommen werden.

ABLEITUNG DER ABLUFT

Die Dunstabzugshaube an Abluftrohre und Wandabluftauslass mit demselben Durchmesser wie der Luftausgang verbinden (Anschlussflansch).

Die Benutzung von Rohren und Wandabluftauslass mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Geräuschentwicklung.

Jegliche Verantwortung diesbezüglich wird abgelehnt.

Eine möglichst kurze Leitung verwenden. Eine Leitung mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90°). Starke Änderungen des Leitungsdurchmessers sind zu vermeiden. Die Innenfläche der Leitung muss so glatt wie möglich sein. Das Material der Leitung muss von den Normen zugelassen sein. Jegliche Verantwortung wird von der Firma abgelehnt, sollten diese Normen nicht respektiert werden.

UMLUFT- ODER ABLUFTBETRIEB?

Ihre Haube wird als Abzugshaube geliefert.

Um die Abzugshaube in der Umluftversion verwenden zu können, muss das AKTIVKOHLE-FILTERSYSTEM installiert werden.

Stellen Sie in den ersten Seiten dieser Gebrauchsanleitung fest, ob das AKTIVKOHLE-FILTERSYSTEM mitgeliefert oder separat erhältlich ist.

Anmerkung: Wenn das Aktivkohle-Filtersystem mitgeliefert wird, kann es schon in der Haube installiert worden sein.

Die Informationen über den Umbau der Abzugshaube in Umluftshaube sind in dieser Gebrauchsanleitung enthalten.

Abluftbetrieb

Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden Rohres ins Freie geleitet.

Das Abluftrohr wird hierbei nicht geliefert und soll separat angekauft werden. Das Abluftrohr muss denselben Durchmesser wie der Abluftstutzen aufweisen: 150 mm.

Das Abluftrohr muss in waagrechter Lage leicht nach oben geneigt sein (ca. 10 %), damit die Luft ungehindert ins Freie abgeleitet werden kann.

Hinweis: Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt werden.

Umluftbetrieb

Zwei Aktivkohlefilter bestellen und einbauen (die Aktivkohlefilter sind in Ihrem Fachgeschäft erhältlich).

Der Aktivkohlefilter reinigt die angesaugte Luft von Fettpartikeln und Kochdünsten, bevor diese durch das obere Gitter in die Küche zurückströmt.

BEDIENELEMENTE

A. Schalter ON/OFF Beleuchtung B. Schalter ON/OFF der Absaugfunktion und zum Einschalten der geringsten Saugstärke B+C. Schalter zum Einschalten der mittleren Saugstärke B+D. Schalter zum Einschalten der maximalen Saugstärke E. Funktionskontrollleuchte

WARTUNG

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen gereinigt werden (etwa in denselben Intervallen wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Wartung der Fettfilter

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

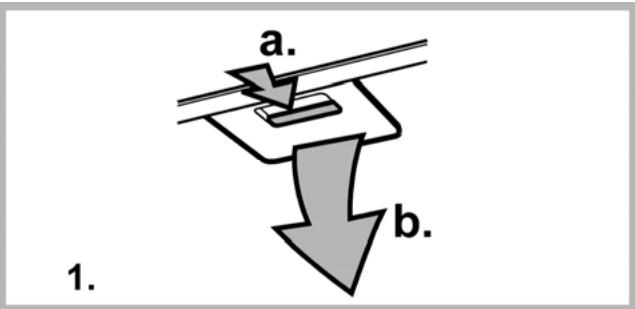

Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Wartung des Aktivkohlefilters

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muss der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

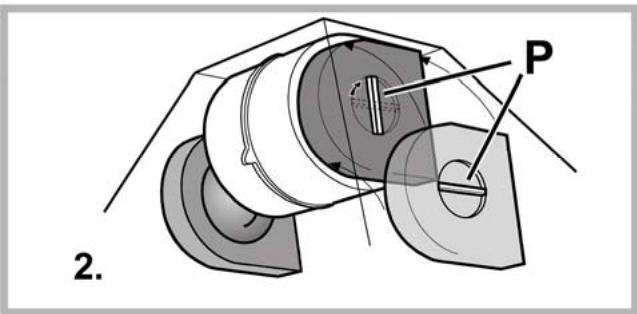

Den Fettfilter entfernen. Die Schutzgitter zu beiden Seiten des Motorlaufrades mit je einem Aktivkohlefilter bedecken, danach den mittleren Griff P der Filter im Uhrzeigersinn drehen. - Um die Filter abzumontieren, den mittleren Griff P eines jeden Filters entgegen dem Uhrzeigersinn drehen. Die Gegenfettfilter wieder darauf machen.

Ersetzen der Lampen

Das Gerät vom Stromnetz nehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Die Fettfilter abnehmen. Die defekten Lampen ausschließlich durch 40W max. (E14) ersetzen. Die Fettfilter erneut anbringen.

ENTSORGUNG

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist das vorliegende Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes

Symbol — eine durchgestrichene Abfalltonne — abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

BETRIEBSSTÖRUNGEN

Wenn etwas nicht zu funktionieren scheint, führen Sie folgende Kontrollen durch, bevor Sie den Kundendienst rufen:

• Wenn die Abzugshaube nicht funktioniert: Prüfen Sie, ob:
• ein Stromausfall vorliegt.
• eine Geschwindigkeit gewählt wurde.
• Wenn die Leistung der Abzugshaube mangelhaft ist: Prüfen Sie, ob:
• die gewählte Motorgeschwindigkeit für die freigesetzte Menge an Rauch und Dämpfen ausreicht.
• die Küche ausreichend belüftet ist, um eine Luftansaugung zuzulassen.
• der Kohlefilter verbraucht ist (bei Umluftversion).
• Wenn sich die Haube im Laufe des normalen Betriebs selbst ausgeschaltet hat. Prüfen Sie, ob:
• ein Stromausfall vorliegt.
• die allpolige Trennvorrichtung ausgelöst wurde.

Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sie den Kundendienst.

TECHNISCHE DATEN

Modell H 563

Höhe (Abluftbetrieb) 73,3-114,8 cm

Höhe (Umluftbetrieb) 81,8-114,8 cm

Breite 59,9 cm

Tiefe 51,5 cm

Bruttogewicht 12,15 kg

Stromentnahme insgesamt 200 W

Stromentnahme Motor 1x120 W

Stromentnahme Lampen 2x40 W (E14)

Durchmesser des Abluftrohrs 15 cm

Modell H 573

Höhe (Abluftbetrieb) 73,3-114,8 cm

Höhe (Umluftbetrieb) 81,8-114,8 cm

Breite 69,9 cm

Tiefe 51,5 cm

Bruttogewicht 14 kg

Stromentnahme insgesamt 200 W

Stromentnahme Motor 1x120 W

Stromentnahme Lampen 2x40 W (E14)

Durchmesser des Abluftrohrs 15 cm

Modell H 593

Höhe (Abluftbetrieb) 73,3-114,8 cm

Höhe (Umluftbetrieb) 81,8-114,8 cm

Breite 89,9 cm

Tiefe 51,5 cm

Bruttogewicht 14,85 kg

Stromentnahme insgesamt 200 W

Stromentnahme Motor 1x120 W

Stromentnahme Lampen 2x40 W (E14)

Durchmesser des Abluftrohrs 15 cm

Dieses Gerät wurde gemäß folgender Richtlinien entworfen:

Niederspannungsrichtlinie 2006/95/EC (12-12-2006) "EMV"-Richtlinie 2004/108/EC (15-12-2004)
