H563IX - Horno empotrado INDESIT - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato H563IX INDESIT en formato PDF.
| Tipo de producto | Campana extractora empotrable |
| Marca | Indesit |
| Modelo | H563IX |
| Altura (versión extractora) | 73,3 - 114,8 cm (telescópica) |
| Altura (versión recirculación) | 81,8 - 114,8 cm (telescópica) |
| Anchura | 59,9 cm |
| Profundidad | 51,5 cm |
| Peso bruto | 12,1 kg |
| Alimentación eléctrica | 230 V, 50 Hz |
| Absorción total | 200 W |
| Absorción motor | 1 x 120 W |
| Iluminación | 2 bombillas de 40 W máx. (E14) |
| Diámetro de conexión de evacuación | 150 mm |
| Número de velocidades | 3 (mín, med, máx) |
| Tipo de controles | Botones pulsadores |
| Filtro de grasas | Metálico lavable (en lavavajillas) |
| Filtro de carbón activo | Opcional, cambiar cada 4 meses |
| Funciones | Extracción, recirculación, iluminación |
| Mantenimiento | Limpieza mensual de los filtros de grasas |
| Seguridad | Distancia mínima de 60 cm (eléctrica) o 70 cm (gas) sobre la placa de cocción |
| Piezas de repuesto | Filtros, bombillas (E14 40W) |
| Reparabilidad | Asistencia técnica autorizada |
| Normas | Directiva de baja tensión 2006/95/CE, Directiva EMC 2004/108/CE |
Preguntas frecuentes - H563IX INDESIT
Preguntas de los usuarios sobre H563IX INDESIT
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Horno empotrado en formato PDF gratis! Encuentra tus instrucciones H563IX - INDESIT y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. H563IX de la marca INDESIT.
MANUAL DE USUARIO H563IX INDESIT
¡Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurarse de que quede junto al producto. ¡Leer atentamente las instrucciones! Contiene importantes informaciones sobre la instalación, el uso y la seguridad. ¡No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape!
SEGURIDAD GENERAL
La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 60 cm en el caso de cocinas eléctricas y de 70 cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.
La campana está dotada con tacos de fijación adecuados a la mayor parte de paredes/techos. De todos modos, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a su pared/techo. La pared/techo deben ser lo suficientemente fuertes para sostener el peso de la campana.
¡Atención! No conectar el aparato a la red eléctrica hasta que la instalación fue completada.
Antes de cualquier operación de limpieza o mantenimiento, desenchufar la campana o el interruptor general de la casa.
Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.
El aparato no está destinado para el uso por parte de los niños o personas con problemas físicos o mentales y sin experiencia y conocimientos a menos que no sea bajo la supervisión de profesionales, o por una persona responsable de su seguridad.
Los niños deben ser controlados para evitar que jueguen con el aparato. ¡Nunca utilizar la campana sin la parrilla correctamente montada!
La campana no debe ser nunca utilizada como plano de apoyo solo si es expresamente indicado.
El ambiente debe poseer suficiente ventilación, cuando la campana de cocina es utilizada conjuntamente con aparatos a gas u otros combustibles.
El aire aspirado no debe ser mezclado en un conductor para descarga de humo producidos por aparatos a gas u otros combustibles.
Es prohibido cocinar alimentos con llama alta por problemas de la campana.
El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto evitarlo en cada caso.
Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego.
En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga, atenerse estrictamente a las reglas de las autoridades locales.
La campana se debe limpiar siempre interna y externamente (como mínimo una vez al mes, respetando las reglas indicadas en este manual). No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios.
No utilice la campana sin las lámparas correctamente montadas, debido a riesgos de cortocircuito.
Se declina todo tipo de responsabilidad, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.
CONEXIÓN ELÉCTRICA
La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.
¡Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.
Sustitución del cable de alimentación
¡Atención! La sustitución del cable de alimentación debe ser efectuada por el servicio de asistencia técnica autorizado, de manera de evitar todo tipo de riesgo.
EXTRACCIÓN DE AIRE
(Para las versiones aspirantes) Conectar la campana a los tubos y a los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diámetro inferior determina una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.
Se declina cada responsabilidad.
Utilice un conducto cuya longitud sea la mínima indispensable. ¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°)! Evite los cambios drásticos en la sección del conducto. Utilice un conducto cuyo interior sea lo más liso posible. ¡El material del conducto debe estar aprobado de conformidad con las normativas! ¡La Empresa declina cada responsabilidad en caso de que estas normas no sean respetadas!
¿FILTRANTE O ASPIRANTE?
Su campana extractora está lista para ser usada en versión aspirante. Para usar la campana en versión filtrante se instala el KIT ACCESORIO. Controle en las primeras páginas de este manual si el KIT ACCESORIO ya está provisto o si hay que comprarlo.
Nota: Si está provisto, en algunos casos, el sistema de filtración añadido a base de carbones activos podrá estar ya instalado en la campana.
Las informaciones para la transformación de la campana de versión aspirante a versión filtrante ya están presentes en este manual.
Versión aspirante
El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.
El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.
En la parte horizontal, el tubo debe tener una ligera inclinación hacia arriba.
Versión filtrante
Ordenar e instalar 2 filtros al carbón activo (Los filtros al carbón activo están disponibles en su revendedor).
El aire aspirado es reciclado antes de expulsarlo al ambiente a través de la parrilla superior.
MANDOS
A. Botón ON/OFF luces.
B. Botón OFF/ON aspiración y selección potencia mínima. B+C. Botón selección potencia de aspiración media. B+D. Botón selección potencia de aspiración máxima. E. Luz indicadora de funcionamiento.
MANTENIMIENTO
¡Atención! Antes de cualquier operación de limpieza o mantenimiento, retire la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa.
Limpieza
La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!
Atención: De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.
El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas.
Mantenimiento de los filtros antigrasa
Retiene las partículas de grasa producidas cuando se cocina.
Debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.

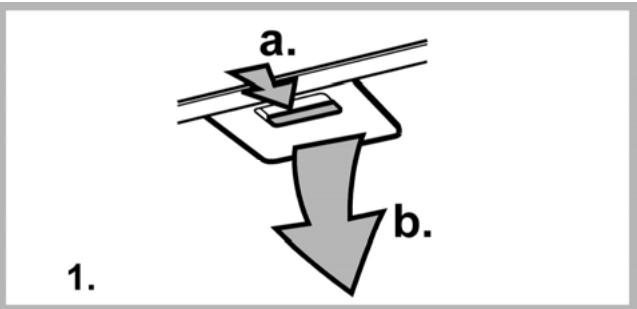

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.
Mantenimiento del filtro de carbón
Retiene los olores desagradables producidos por el cocinado de alimentos.
La saturación del carbón activado ocurre después de más o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 meses.
NO puede lavarse ni reciclarse.
- Extraer el filtro antigrasa.
- Aplicar uno por cada lado para cubrir ambas parrillas de protección del rodete del motor, y después de esto girar la manilla central P de los filtros en sentido horario, o sea según las agujas del reloj.

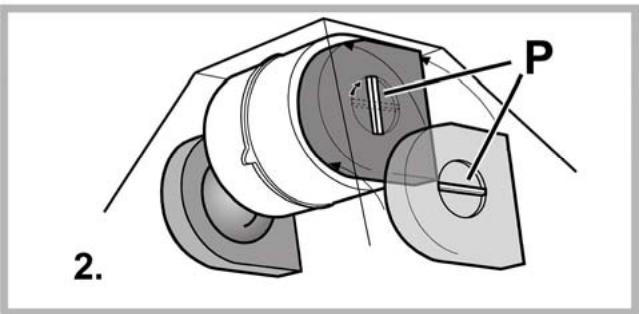

- Para el desmontaje girar la manilla central P de cada bajo en sentido antihorario, o sea en sentido inverso a las agujas del reloj. Instalar nuevamente los filtros antigrasa.
Sustitución de la lámpara
Desconecte el aparato de la red eléctrica.
¡Atención! Antes de tocar las lámparas asegúrese de que estén frías.
- Reemplazar las lámparas agotadas usando exclusivamente lámparas máx. 40W (E14). Montar nuevamente los filtros de grasas.
ELIMINACIÓN
Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
Si alguna pieza parece no funcionar, realice los siguientes controles antes de llamar al Servicio de Asistencia:
Si la campana no funciona:
Compruebe que:
- no haya interrupciones de corriente.
- se haya seleccionado una velocidad.
- Si la campana presenta un rendimiento escaso: Compruebe que:
- La velocidad del motor seleccionada es suficiente para la calidad de humo y vapores emitida.
- La comida está suficientemente ventilada para permitir una toma de aire.
- el filtro de carbón no está gastado (campana en versión filtrante).
- Si la campana se ha apagado durante el funcionamiento normal:
Compruebe que:
- no haya interrupciones de corriente.
- el dispositivo de interrupción omnipolar no se ha disparado.
En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato de la alimentación eléctrica, extrayendo el enchufe al menos durante 5 segundos, y después conectarlo nuevamente. Si la anomalía de funcionamiento no desaparece, dirigirse al servicio de asistencia.
DATOS TÉCNICOS
Modelo H 563
Altura (Versión aspirante) 73,3-114,8 cm
Altura (Versión filtrante) 81,8-114,8 cm
Ancho 59,9 cm
Profundidad 51,5 cm
Peso bruto: 12,15 Kg
Absorción total 200 W
Absorción motor 1x120 W
Absorción bombillas 2x40 W (E14)
Diámetro del tubo de extracción 15 cm
Modelo H 573
Altura (versión aspirante) 73,3-114,8 cm
Altura (versión filtrante) 81,8-114,8 cm
Ancho 69,9 cm
Profundidad 51,5 cm
Peso bruto: 14 kg
Absorción total 200 W
Absorción motor 1x120 W
Absorción bombillas 2x40 W (E14)
Diámetro del tubo de extracción 15 cm
Modelo H 593
Altura (versión aspirante) 73,3-114,8 cm
Altura (versión filtrante) 81,8-114,8 cm
Ancho 89,9 cm
Profundidad 51,5 cm
Peso bruto: 14,85 Kg
Absorción total 200 W
Absorción motor 1x120 W
Absorción bombillas 2x40 W (E14)
Diámetro del tubo de extracción 15 cm
La campana está fabricada en conformidad con las directivas europeas:
- Directiva Baja Tensión: 2006/95/EC (12/12/2006)
- Directiva CEM: 2004/108/EC (15/12/2004)
Componentes no suministrados con el producto
Para la limpieza use un paño humedecido con detergentes líquidos neutros. Evite el uso de productos que contengan abrasivos.
¡NO UTILICE ALCOHOL!
