Producttype	Inbouw afzuigkap
Merk	Indesit
Model	H563IX
Hoogte (afzuigversie)	73,3 - 114,8 cm (telescopisch)
Hoogte (recirculatieversie)	81,8 - 114,8 cm (telescopisch)
Breedte	59,9 cm
Diepte	51,5 cm
Bruto gewicht	12,1 kg
Voeding	230 V, 50 Hz
Totaal opgenomen vermogen	200 W
Motor vermogen	1 x 120 W
Verlichting	2 lampen 40 W max (E14)
Aansluitdiameter afvoer	150 mm
Aantal snelheden	3 (min, gem, max)
Bedieningstype	Drukknoppen
Vetfilter	Metalen, vaatwasserbestendig
Actief koolstoffilter	Optioneel, elke 4 maanden vervangen
Functies	Afzuiging, recirculatie, verlichting
Onderhoud	Maandelijkse reiniging van vetfilters
Veiligheid	Minimale afstand van 60 cm (elektrisch) of 70 cm (gas) boven het kookoppervlak
Reserveonderdelen	Filters, lampen (E14 40W)
Repareerbaarheid	Erkende technische hulp
Normen	Laagspanningsrichtlijn 2006/95/EG, EMC-richtlijn 2004/108/EG

Veelgestelde vragen - H563IX INDESIT

Wat is de minimale afstand tussen de afzuigkap en het kookoppervlak?

De minimale afstand is 60 cm voor elektrische kookplaten en 70 cm voor gas- of gemengde kookplaten. Als de fabrikant van de kookplaat een grotere afstand voorschrijft, heeft die voorrang.

Hoe reinig ik het vetfilter?

Het vetfilter moet eenmaal per maand worden gereinigd. Het kan met de hand worden gewassen met een mild schoonmaakmiddel of in de vaatwasser op lage temperatuur en een kort programma. Wassen in de vaatwasser kan verkleuring veroorzaken, maar heeft geen invloed op de prestaties.

Hoe vaak moet het koolstoffilter worden vervangen?

Het koolstoffilter moet maximaal elke 4 maanden worden vervangen, of vaker bij intensief gebruik. Het kan niet worden gereinigd of geregenereerd.

Hoe vervang ik de lamp van de afzuigkap?

Koppel het apparaat los, zorg dat de lampen koud zijn, verwijder het vetfilter, vervang de defecte lamp door een lamp van maximaal 40 W (E14) en plaats het filter terug.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, u moet een actief koolstoffilterkit installeren (niet meegeleverd). De afzuigkap is standaard ingesteld op afzuigversie.

Wat te doen als de afzuigkap niet werkt?

Controleer de stroomvoorziening, of er een snelheid is geselecteerd en of de stroomonderbreker niet is uitgeschakeld. Als het probleem aanhoudt, koppel de afzuigkap 5 seconden los en sluit deze opnieuw aan. Neem indien nodig contact op met de klantenservice.

Welke diameter van de afvoerleiding gebruiken?

De diameter van de afvoerleiding moet 150 mm zijn. Een kleinere diameter vermindert de afzuigprestaties en verhoogt het geluid.

Hoe verwijder ik het vetfilter?

Trek aan de veerbelaste ontgrendelingshendel van het filter om het te ontgrendelen en verwijder het.

Kan ik voedsel flamberen onder de afzuigkap?

Nee, het is ten strengste verboden om voedsel te flamberen onder de afzuigkap. Open vuur kan de filters beschadigen en brand veroorzaken.

Hoe schakel ik van afzuigversie naar recirculatieversie?

Verwijder het vetfilter, installeer de actieve koolstoffilters op elke beschermingsrooster van de motor door de centrale knop met de klok mee te draaien en plaats het vetfilter terug.

GEBRUIKSAANWIJZING H563IX INDESIT

Dit boekje moet voor latere raadpleging bewaard worden. In geval van verkoop, overdracht of verplaatsing het boekje altijd bij het toestel bewaren. Lees de werkingsinstructies aandachtig door: er worden belangrijke aanwijzingen over de installatie, het gebruik en de veiligheid verstrekt. Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren.

ALGEMENE VEILIGHEID

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 60 cm liggen, in geval van een elektrisch fornuis en 70 cm, in geval van een gas- of gemengd fornuis.

Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven, moet hiermee rekening worden gehouden.

De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muren/plafonds. Er moet echter contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialen geschikt zijn voor het type muur/plafond. Het muur/plafond moet stevig genoeg zijn om het gewicht van de kap te houden.

Attentie! Het apparaat niet aan het stroomnet aansluiten voordat de installatie voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen.

Dit apparaat mag niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.

De kinderen moeten altijd gecontroleerd worden zodat zij niet met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster niet goed gemonteerd is!

De wasemkap nooit als steunvlak gebruiken tenzij dit niet uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de wasemkap te koken.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken. Daarom moet dit absoluut worden vermeden.

Het frituren moet onder voortdurend toezicht gebeuren om te voorkomen dat verhit vet in brand raakt.

Wat betreft technische en veiligheidsmaatregelen voor de rookafvoer, moet u zich strikt houden aan de regelingen van de plaatselijke bevoegde autoriteiten.

De wasemkap moet regelmatig worden schoongemaakt, zowel van binnen als van buiten (MINSTENS EENMAAL PER MAAND; neem in ieder geval hetgeen in deze handleiding is aangegeven in acht).

Het niet in acht nemen van de reinigingsnormen van de wasemkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken.

Zorg er altijd voor dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.

Iedere aansprakelijkheid voor eventuele schade aan het apparaat of brand, veroorzaakt door het niet in acht nemen van de aanwijzingen uit deze handleiding, wordt afgewezen.

De netspanning moet overeenkomen met de spanning die vermeld staat op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze niet goed bereikbaar, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatienormen.

Attentie! Alvorens de wasemkap op het voedingsnet aan te sluiten, controleer of deze goed functioneert; controleer altijd of de voedingskabel goed gemonteerd is.

Vervanging van de voeding

Attentie! De voedingskabel moet door de bevoegde technische assistentiedienst worden vervangen om ieder risico te voorkomen.

LUCHTAFVOER

(afzuigend apparaat)

Verbind de wasemkap aan wandafvoerpijpen en afvoeropeningen met dezelfde diameter als de luchtuitgang (verbindingsflens). Het gebruik van wandafvoerpijpen of afvoeropeningen met een kleinere diameter zal leiden tot een vermogensverlies en een sterke toename van het bedrijfsgeluid. Iedere aansprakelijkheid hiervoor wordt afgewezen.

! De lengte van het afvoerkanaal moet zo kort mogelijk zijn. ! Gebruik zo min mogelijk bochten (maximaal toegestane hoek: 90°). Vermijd grote verschillen in doorsnede. ! Gebruik een buis met een zo glad mogelijke binnenkant. Het gebruikte materiaal moet volgens norm zijn. ! Het bedrijf wijst iedere aansprakelijkheid af indien deze voorschriften niet in acht worden genomen.

FILTEREND OF AFZUIGEND APPARAAT?

Uw afzuigkap is ingesteld om als afzuigend apparaat te worden gebruikt.

Om de kap als filterend apparaat te gebruiken dient de betreffende TOEBEHOREN SET gemonteerd te worden.

Controleer op de eerste pagina's van deze handleiding of de

TOEBEHOREN SET wordt meegeleverd of gekocht moet worden.

Opmerking: Indien de set wordt meegeleverd, kan, in enkele gevallen, het extra actieve koolstoffilter reeds op de kap gemonteerd zijn.

De inlichtingen om de kap van afzuigend apparaat in filterend apparaat om te zetten zijn in deze handleiding te vinden.

Uitvoering als afzuigend apparaat

De aangezogen rook en damp worden naar buiten geleid via een afvoerpijp die is aangesloten op de verbindingsring aan de bovenkant van de wasemkap.

Attentie: De afvoerpijp wordt hierbij niet geleverd en moet apart aangekocht worden.

De middellijn van de afvoerpijp moet even groot zijn als die van de verbindingsring: 150mm.

De horizontale stukken van de buis moeten enigszins omhoog hellen (ongeveer 10° ) om de lucht gemakkelijk naar buiten te voeren.

Opmerking: Als de wasemkap reeds is voorzien van koolstoffilter dan moet u dit verwijderen.

Filtrerende versie

Bestel en monteer 2 koolstoffilters (Deze zijn verkrijgbaar bij uw leverancier).

De afgezogen lucht wordt ontvet en gefilterd voordat zij weer teruggeblazen

wordt in het vertrek via het bovenste rooster.

BEDIENINGSELEMENTEN

A. AAN/UIT lichtknop

B. UIT/AAN knop voor de zuigfunctie en voor de selectie van de laagste zuigkracht. B+C. Knop middelste zuigkracht. B+D. Knop maximale zuigkracht. E. werkingscontrolelampje.

ONDERHOUD

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning UIT te schakelen.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Onderhoud van de vetfilters

Houdt de vetdeeltjes vast.

Moet eenmaal per maand worden gereinigd met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen.

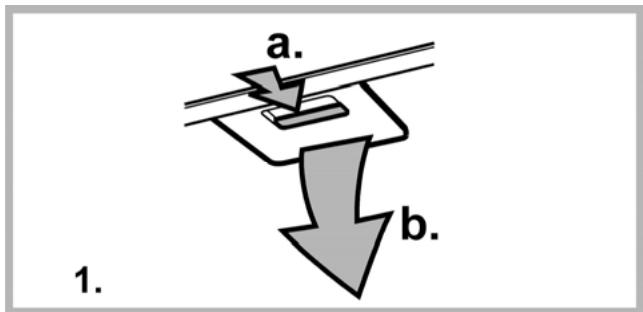

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

Onderhoud van het koolstoffilter

Houdt de lastige kookgeuren vast.

De verzadiging van het koolstoffilter vindt plaats na een min of meer langdurig gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilters worden gewassen. In ieder geval moet de filter minstens om de 4 maanden vervangen worden.

Het kan NIET gewassen of opnieuw gebruikt worden.

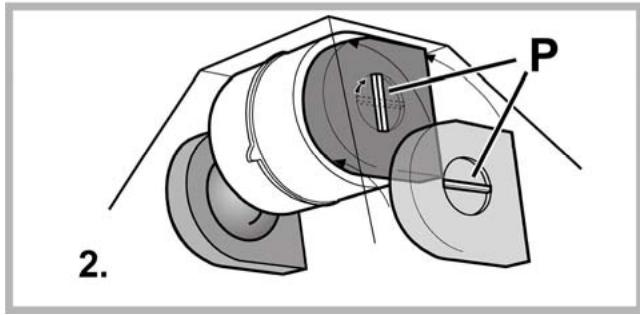

• Verwijder de vetfilter.
• Een aan de zijkant monteren ter bedekking van de roosters die als bescherming van het draaiende onderdeel van de motor dienen, daarna de centrale hendel P van de filter met de klok meedraaien. Voor de demontage de centrale hendel P van iedere filter in de tegengestelde richting draaien.
• De vetfilters terugplaatsen.

Vervanging lampjes

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controleer eerst of ze koud zijn.

• Verwijder de vetfilters of de draagroosters van het vetfilter.
• Vervang de kapotte lampjes uitsluitend door exemplaren van max. 40W (E14).
• Plaats de vetfilters of de steunroosters van het vetfilter terug.

VERWIJDERING

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijke negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product hebt aangeschaft.

STORINGEN

Bij een storing van de afzuigkap, voer de volgende controles uit alvorens de Technische Dienst te raadplegen:

Controleer of: - er geen stroomonderbreking is. - er een snelheid is geselecteerd.

Bij een laag rendement van de afzuigkap:

Controleer of: - de ingestelde snelheid volstaat voor de afgevoerde hoeveelheid rook en dampen. - de keuken is voldoende geventileerd voor een correcte luchttoevoer. - de koolstoffilter niet is verzadigd (i.g.v. recirculatie).

• Het uitschakelen van de afzuigkap tijdens de normale werking heeft plaatsgevonden.

Controleer of: - er geen stroomonderbreking is. - de omnipolaire schakelaar niet is opgetreden.

In geval van storingen, voordat u zich tot de assistentie service wendt, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna weer invoeren. In het geval dat de storing blijft voortbestaan, wendt u zich tot de assistentie service.

TECHNISCHE GEGEVENS

Model H 563

Hoogte (Uitvoering als afzuigend apparaat) 73,3-114,8 cm

Hoogte (Filtrerende versie) 81,8-114,8 cm

Breedte 59.9 cm

Diepte 51,5 cm

Diameter van de afvoerbuis 15 cm

Model H 573

Hoogte (uitvoering als afzuigend apparaat) 73,3-114,8 cm

Hoogte (filterende versie) 81,8-114,8 cm

Breedte 69,9 cm

Diepte 51,5 cm

Diameter van de afvoerbuis 15 cm

Model H 593

Hoogte (uitvoering als afzuigend apparaat) 73,3-114,8 cm

Hoogte (filterende versie) 81,8-114,8 cm

Breedte 89,9 cm

Diepte 51,5 cm

Diameter van de afvoerbuis 15 cm

Dit product is ontworpen in overeenstemming met:

Laagspanningsrichtlijn 2006/95/EC (12-12-2006) "EMC"-richtlijn 2004/108/EC (15-12-2004)
