H563IX - Forno da incasso INDESIT - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo H563IX INDESIT in formato PDF.
| Tipo di prodotto | Cappa aspirante da incasso |
| Marca | Indesit |
| Modello | H563IX |
| Altezza (versione aspirante) | 73,3 - 114,8 cm (telescopica) |
| Altezza (versione ricircolo) | 81,8 - 114,8 cm (telescopica) |
| Larghezza | 59,9 cm |
| Profondità | 51,5 cm |
| Peso lordo | 12,1 kg |
| Alimentazione elettrica | 230 V, 50 Hz |
| Assorbimento totale | 200 W |
| Assorbimento motore | 1 x 120 W |
| Illuminazione | 2 lampadine 40 W max (E14) |
| Diametro di collegamento evacuazione | 150 mm |
| Numero di velocità | 3 (min, media, max) |
| Tipo di comandi | Pulsanti |
| Filtro antigrasso | Metallico lavabile (in lavastoviglie) |
| Filtro al carbone attivo | Opzionale, da cambiare ogni 4 mesi |
| Funzioni | Aspirazione, ricircolo, illuminazione |
| Manutenzione | Pulizia mensile dei filtri antigrasso |
| Sicurezza | Distanza minima di 60 cm (elettrico) o 70 cm (gas) sopra il piano di cottura |
| Pezzi di ricambio | Filtri, lampadine (E14 40W) |
| Riparabilità | Assistenza tecnica autorizzata |
| Norme | Direttiva bassa tensione 2006/95/CE, Direttiva EMC 2004/108/CE |
Domande frequenti - H563IX INDESIT
Domande degli utenti su H563IX INDESIT
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Forno da incasso in formato PDF gratuitamente! Trova il tuo manuale H563IX - INDESIT e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. H563IX del marchio INDESIT.
MANUALE UTENTE H563IX INDESIT
! È importante conservare il presente manuale per poterlo consultare in futuro. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. ! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di fuga.
SICUREZZA GENERALE
La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 60 cm in caso di cucine elettriche e di 70 cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.
La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti.
È tuttavia necessario interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La parete/il soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.
Attenzione! Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche, sensoriali o mentali e con mancata esperienza e conoscenza, a meno che non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsabile per la loro sicurezza.
I bambini devono essere controllati affinché non giochino con l'apparecchio.
Mai utilizzare la cappa senza la griglia correttamente montata!
La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
È severamente vietato fare cibi alla fiamma sotto la cappa.
L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.
La frittura deve essere effettuata sotto controllo per evitare che l'olio surriscaldato prenda fuoco.
Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi, attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
La cappa va pulita frequentemente sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettando comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale).
L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.
La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se provvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.
Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.
Sostituzione del cavo di alimentazione
Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.
SCARICO DELL'ARIA
(per le versioni aspiranti)
Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.
Si declina ogni responsabilità in merito.
! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con il minor numero di curve possibile (angolo massimo della curva: 90° ). ! Evitare cambiamenti drastici di sezione del condotto. ! Usare un condotto con l'interno più liscio possibile. Il materiale del condotto deve essere APPROVATO normativamente. ! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.
FILTRANTE O ASPIRANTE?
! La sua cappa è pronta per essere utilizzata in versione aspirante.
Per utilizzare la cappa in versione filtrante va installato l'apposito KIT ACCESSORIO.
Verificate nelle prime pagine di questo manuale se il KIT ACCESSORIO è già fornito a corredo o va acquistato a parte.
Nota: Se fornito a corredo, in alcuni casi, il sistema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere già installato sulla cappa.
Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono contenute in questo manuale.
Versione aspirante
I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.
Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.
Attenzione! Il tubo di evacuazione non è fornito e va acquistato.
Nella parte orizzontale, il tubo deve avere una leggera inclinazione verso l'alto (10° circa) in modo da poter trasportare l'aria verso l'esterno più facilmente.
Se la cappa è provvista di filtri al carbone, questi devono essere tolti.
Versione filtrante
Ordinare e installare 2 filtri al carbone attivo (i filtri al carbone attivo sono disponibili presso il vostro rivenditore).
L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza tramite la griglia superiore.
COMANDI
A. Interruttore luce ON/OFF. B. Interruttore ON/OFF e selezione velocità 1 (in caso di poco vapore e fumo) B+C. Selezione velocità 2 (in caso di media quantità di vapore e fumo) B+D. Selezione velocità 3 (in caso di molto vapore e fumo) E. Spia di funzionamento
MANUTENZIONE
Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
Pulizia
La cappa va pulita frequentemente (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.
Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!
Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda di attenersi alle istruzioni suggerite.
Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.
Manutenzione dei filtri antigrasso
Trattiene le particelle di grasso derivanti dalla cottura.
Deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.
Per smontare il filtro grassi, tirare la maniglia di sgancio a molla.
Manutenzione del filtro al carbone
Trattiene gli odori sgradevoli derivanti dalla cottura.
La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi.
Non può essere lavato o rigenerato.

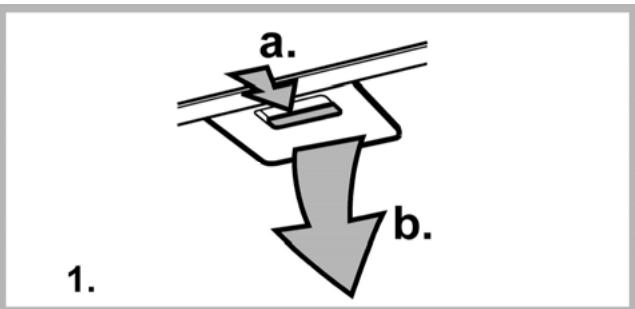

Togliere il filtro grassi.

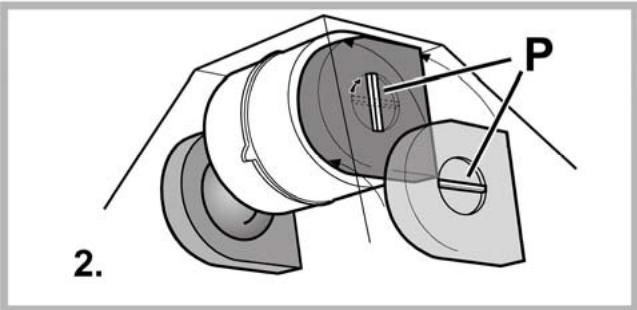

Applicarne uno per lato a copertura di entrambe le griglie di protezione della girante del motore, dopodiché girare la maniglia centrale P dei filtri in senso orario. - Per lo smontaggio girare la maniglia centrale P dei filtri in senso antiorario. Rimettere i filtri antigrasso.
Sostituzione delle lampade
Disinserire l'apparecchio dalla rete elettrica. Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.
- Togliere i filtri antigrasso. Sostituire la lampada danneggiata utilizzando lampade da max 40W (E14). Rimontare i filtri antigrasso.
SMALTIMENTO
Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.
Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene secondo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controlli:
Se la cappa non funziona: Verificare che: - non c'è interruzione di corrente. - è stata selezionata una velocità. Se la cappa ha un rendimento scarso: Verificare che: - La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata. - La cucina è sufficientemente areata per permettere una presa d'aria. - Il filtro carbone non è consumato (cappa in versione filtrante). Se la cappa si è spenta nel corso del normale funzionamento: Verificare che: - non c'è interruzione di corrente. - il dispositivo di interruzione omnipolare non è scattato.
In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio assistenza, scollegate per almeno 5 secondi l'apparecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.
DATI TECNICI
Modello H 563
Altezza (Versione aspirante) 73,3-114,8 cm
Altezza (Versione filtrante) 81,8-114,8 cm
Larghezza 59,9 cm
Profondità 51,5 cm
Peso lordo: 12,1
Assorbimento totale 200 W
Assorbimento motore 1x120 W
Assorbimento lampade 2x40 W (E14)
Ø del tubo di scarico 15 cm
Modello H 573
Altezza (Versione aspirante) 73,3-114,8 cm
Altezza (Versione filtrante) 81,8-114,8 cm
Larghezza 69,9 cm
Profondità 51,5 cm
Peso lordo: 14 Kg
Assorbimento totale 200 W
Assorbimento motore 1x120 W
Assorbimento lampade 2x40 W (E14)
Ø del tubo di scarico 15 cm
Modello H 593
Altezza (Versione aspirante) 73,3-114,8 cm
Altezza (Versione filtrante) 81,8-114,8 cm
Larghezza 89,9 cm
Profondità 51,5 cm
Peso lordo: 14,85 Kg
Assorbimento totale 200 W
Assorbimento motore 1x120 W
Assorbimento lampade 2x40 W (E14)
Ø del tubo di scarico 15 cm
La cappa è conforme alle seguenti Direttive CE:
Componenti non in dotazione con il prodotto
Marca : INDESIT
Modello : H563IX
Categoria : Forno da incasso
