H563IX - встраиваемая духовка INDESIT - Бесплатное руководство пользователя

Тип продукта	Встраиваемая вытяжка
Бренд	Indesit
Модель	H563IX
Высота (вытяжная версия)	73,3 - 114,8 см (телескопическая)
Высота (версия рециркуляции)	81,8 - 114,8 см (телескопическая)
Ширина	59,9 см
Глубина	51,5 см
Вес брутто	12,1 кг
Электропитание	230 В, 50 Гц
Общее потребление	200 Вт
Потребление мотора	1 x 120 Вт
Освещение	2 лампы макс. 40 Вт (E14)
Диаметр соединительного воздуховода	150 мм
Количество скоростей	3 (мин, сред, макс)
Тип управления	Кнопки
Жировой фильтр	Металлический, моющийся (в посудомоечной машине)
Угольный фильтр	Опционально, заменять каждые 4 месяца
Функции	Вытяжка, рециркуляция, освещение
Обслуживание	Ежемесячная очистка жировых фильтров
Безопасность	Минимальное расстояние 60 см (электрическая) или 70 см (газовая) над варочной поверхностью
Запасные части	Фильтры, лампы (E14 40 Вт)
Ремонтопригодность	Авторизованное техническое обслуживание
Нормы	Директива по низкому напряжению 2006/95/EC, Директива ЭМС 2004/108/EC

Часто задаваемые вопросы - H563IX INDESIT

Какое минимальное расстояние между вытяжкой и варочной поверхностью?

Минимальное расстояние составляет 60 см для электрических варочных поверхностей и 70 см для газовых или комбинированных. Если производитель варочной поверхности указывает большее расстояние, оно имеет преимущество.

Как чистить жировой фильтр?

Жировой фильтр необходимо чистить один раз в месяц. Его можно мыть вручную неагрессивным моющим средством или в посудомоечной машине при низкой температуре и быстром цикле. Мытье в посудомоечной машине может вызвать обесцвечивание, но не влияет на производительность.

Как часто нужно менять угольный фильтр?

Угольный фильтр необходимо заменять не реже чем каждые 4 месяца или чаще при интенсивном использовании. Его нельзя очистить или восстановить.

Как заменить лампу вытяжки?

Отключите прибор, убедитесь, что лампы холодные, снимите жировой фильтр, замените неисправную лампу на лампу мощностью не более 40 Вт (E14), затем установите фильтр обратно.

Можно ли использовать вытяжку в режиме рециркуляции?

Да, необходимо установить комплект угольного фильтра (не входит в комплект). По умолчанию вытяжка готова к использованию в вытяжной версии.

Что делать, если вытяжка не работает?

Проверьте электропитание, выбрана ли скорость, и не сработал ли автоматический выключатель. Если проблема сохраняется, отключите вытяжку на 5 секунд и снова подключите. При необходимости обратитесь в сервисную службу.

Какой диаметр вытяжного воздуховода использовать?

Диаметр вытяжного воздуховода должен составлять 150 мм. Меньший диаметр снизит производительность всасывания и увеличит шум.

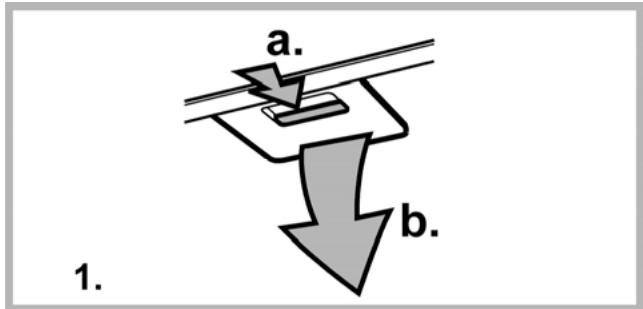

Как снять жировой фильтр?

Потяните за пружинную ручку отсоединения фильтра, чтобы разблокировать его, затем снимите его.

Можно ли фламбировать продукты под вытяжкой?

Нет, категорически запрещено фламбировать продукты под вытяжкой. Открытое пламя может повредить фильтры и вызвать пожар.

Как переключиться с вытяжной версии на версию рециркуляции?

Снимите жировой фильтр, установите угольные фильтры на каждую защитную решетку двигателя, поворачивая центральную ручку по часовой стрелке, затем установите жировой фильтр обратно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H563IX INDESIT

Проводите периодическую очистку вытяжки как внутри, так и снаружи (по крайней мере раз в месяц, во всяком случае).

Несоблюдение инструкции по очистке вытяжки и по замене и очистке фильтров может стать причиной пожара.

Не использовать или не оставлять вытяжку без правильно установленных лампочек в связи с возможным риском удара электрическим током.

Мы снимаем с себя всякую ответственность за неполадки, ущерб или сгорание прибора вследствие несоблюдения инструкции, приведённой в данном руководстве.

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ

Напряжение сети должно соответствовать напряжению, указанному на табличке технических данных, которая размещена внутри прибора. Если вытяжка снабжена вилкой, подключите её к штепсельному разъёму, отвечающему действующим правилам, который должен быть расположен в легко доступном месте. Если же вытяжка не снабжена вилкой (для прямого подключения к сети) или штепсельный разъём не расположен в доступном месте, то используйте надлежащий двухполюсный выключатель, обеспечивающий полное размыкание сети при возникновении условий перенапряжения 3-й категории, в соответствии с инструкциями по установке.

ВНИМАНИЕ: прежде чем подключить к сети питания электрическую

систему вытяжки, проверьте исправное функционирование и убедитесь в том, что кабель питания правильно смонтирован.

Замена электрокабеля

Внимание! Во избежание всяких рисков, операции по замене кабеля питания должны быть произведены персоналом компетентной службы техобслуживания.

ВЫБРОС ВОЗДУХА

Подсоединить вытяжку к вытяжной трубе с диаметром, соответствующим отверстию выхода воздуха (соединительный фланец).

Установка труб с меньшим диаметром даст уменьшение мощности всасывания воздуха и резкое увеличение уровня шума.

Производитель снимает с себя всякую ответственность по отношению к вышесказанному.

Использовать трубу с минимально необходимой длиной. Использовать трубы с наименьшим количеством изгибов (максимальный угол изгиба: 90°). Избегать резкого изменения сечения трубы. Внутренняя поверхность используемой трубы должна быть как можно более гладкой. Материал трубы должен быть твёрдым, согласно нормативным требованиям. Предприятие снимает с себя какую-либо ответственность, если данные правила не выполняются.

СПЕЦУПКУЯТАНИЕ С ВЫВОДОМ?

Батарейка готова к использованию в режиме отбора.

Для того чтобы использовать батарейку в режиме рециркуляции, необходимо установить дополнительный комплект.

Проверьте на первых страницах данного руководства, входит ли дополнительный комплект в поставку или его необходимо приобрести отдельно.

Примечание: Если входит в поставку оборудования, в некоторых случаях, дополнительный комплект угольных фильтров может уже быть установлен на вытяжке.

Информация о режиме отбора в режиме рециркуляции уже входит в данное руководство.

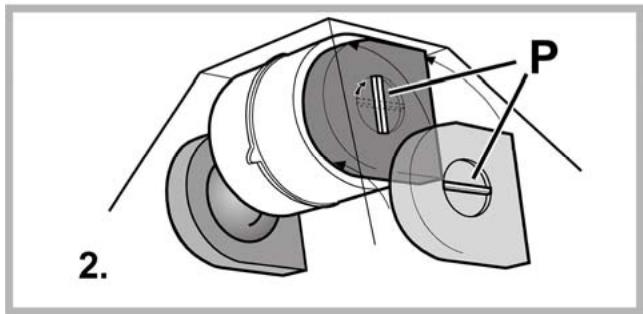

Для снятия фильтра, поверните центральную ручку каждого фильтра в направлении потока воздуха по стрелке.

Установите вновь фильтры задержки жира на вытяжную решетку.

Замена ламп

Отключите прибор от электросети.

Внимание! Прежде чем прикасаться к лампам, убедитесь в том, что они остыли.

• Снимите фильтры задержки жира с вытяжной решетки.
• Замените перегоревшую лампу лампой на 40Вт (E14) макс.
• Установите вновь фильтры задержки жира на вытяжную решетку.

УТИЛИЗАЦИЯ

Данное изделие промаркировано в соответствии с Директивой 2002/96/EC по утилизации электрического и электронного оборудования (WEEE).

Обеспечив правильную утилизацию данного изделия, вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые могли бы иметь место в противном случае.

Символ на самом изделии или в сопроводительной документации указывает, что при утилизации данного изделия с ним нельзя обращаться как с обычными бытовыми отходами. Вместо этого его следует сдавать в соответствующий пункт приёмки электрического и электронного оборудования для последующей утилизации.

Сдача слом должна производиться в соответствии с местными правилами по утилизации отходов.

За более подробной информацией о правилах обращения с такими изделиями, их утилизации и переработки обращайтесь в местные органы власти, в службу по утилизации отходов и в магазин, в котором вы приобрели данное изделие.

НЕИСПРАВНОСТИ

Если устройство не работает должным образом, прежде чем обращаться в службу технического обслуживания, выполните следующие простые проверки:

Если вытяжка не работает:

Проверьте

чтобы не была прервана подача тока.

• чтобы была выбрана скорость.
• Если вытяжка плохо работает: Проверить:
• Выбранная скорость двигателя достаточна для выработанного количества дыма и пара. Кухня достаточна просторна для того, чтобы вытяжка могла выполнить забор воздуха. Угольный фильтр не отработан (вытяжка в режиме с рециркуляцией воздуха).
• Если вытяжка выключилась до нормальной работы: проверить:
• Что не прервана подача тока.
• Что не сработал однофазный выключатель.

В случае возможных аномалий в работе, перед тем как обратиться в службу технического обслуживания, отключить от электропитания аппарат минимум на 5 секунд, вынимая вилку, и потом подключить его снова. Если аномалии в работе продолжают существовать, обратиться в службу техобслуживания.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Модель H 563

Высота (исполнение с рециркуляцией) 73,3-114,8 см

Высота (исполнение с отводом воздуха) 81,8-114,8 см

Ширина 59,9 см

Глубина 51,5 см

Вес брутто 12,15 кг

Потребляемая мощность 200 Вт

Двигатель 1x120 Вт

Освещение 2x40 Вт (E14)

Диаметр воздухоотвода 15 см

Модель Н 573

Высота (исполнение с рециркуляцией) 73,3-114,8 см

Высота (исполнение с отводом воздуха) 81,8-114,8 см

Ширина 69,9 см

Глубина 51,5 см

Вес брутто 14 кг

Потребляемая мощность 200 Вт

Двигатель 1x120 Вт

Освещение 2x40 Вт (E14)

Диаметр воздухоотвода 15 см

Модель Н 593

Высота (исполнение с рециркуляцией) 73,3-114,8 см

Высота (исполнение с отводом воздуха) 81,8-114,8 см

Ширина 89,9 см

Глубина 51,5 см

Вес брутто 14,85 кг

Потребляемая мощность 200 Вт

Двигатель 1x120 Вт

Освещение 2x40 Вт (E14)

Диаметр воздухоотвода 15 см

Изделие соответствует нормам:

"Низкое напряжение" 2006/95/EC (12-12-2006) "Электромагнитная совместимость" 2004/108/EC (15-12-2004)

Комплектующие, не входящие в комплект деталей к изделию
