KVA-S300 - Sistema de áudio para carro KENWOOD - Manual de utilização gratuito

Tipo de produto	Sistema de áudio para carro
Marca	KENWOOD
Modelo	KVA-S300
Dimensões da unidade principal	168 (L) x 180,4 (A) x 30 (P) mm
Peso da unidade principal	814 g
Dimensões do controle remoto	40 (L) x 105 (A) x 20,5 (P) mm
Peso do controle remoto	160 g
Tensão de operação	14,4 V CC (10,5 a 16 V)
Consumo de corrente	300 mA
Nível de entrada de vídeo	1 Vc-c / 75 Ω (conectores RCA)
Nível de entrada de áudio	1,15 Vrms / 22 kΩ (conectores RCA)
Nível de saída de vídeo	1 Vc-c / 75 Ω (conectores RCA)
Nível de saída de áudio	1,15 Vrms / 1 kΩ (conectores RCA)
Nível de saída de áudio para fone de ouvido	15 mW + 15 mW (32 Ω, mini jack)
Nível de entrada do fio de detecção	2,5 a 16 V
Acessórios fornecidos	Controle remoto, suportes de instalação (×2), tiras de velcro (×4), fita adesiva dupla-face (×2), parafusos auto-atarraxantes (×8)
Funções principais	Comutação de fonte AV (3 entradas), comutação automática para câmera de ré, ajuste de volume pelo controle remoto
Segurança	Fusível de proteção, aterramento obrigatório, usar cabos de seção adequada (0,75 mm² / AWG18)
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar solventes.
Peças de reposição e reparabilidade	Contatar um revendedor autorizado KENWOOD para peças de reposição e reparos.
Informações gerais	Instalação profissional recomendada. Leia atentamente o manual antes de usar.

Perguntas frequentes - KVA-S300 KENWOOD

Como instalar o KENWOOD KVA-S300 no meu carro?

Desconecte a bateria, depois conecte os cabos de alimentação e aterramento. Fixe o aparelho usando os parafusos fornecidos ou as tiras de velcro. Siga as etapas no manual para uma instalação segura.

Posso conectar uma câmera de ré ao KVA-S300?

Sim, conecte a câmera na entrada AV INPUT3 e ajuste o seletor REVERSE VIDEO AUTO/OFF para AUTO para que a tela mude automaticamente para a visão de ré.

Como mudar a fonte de entrada AV?

Use o seletor de fonte de entrada AV (AV-IN) no controle remoto. Posição 1 para AV1, 2 para AV2, 3 para AV3.

O que fazer se o fusível queimar?

Verifique se os cabos não estão em curto-circuito, depois substitua o fusível por um modelo de mesma capacidade nominal. Se o problema persistir, consulte um profissional.

Como ajustar o volume com o controle remoto?

Gire o botão de volume no sentido horário para aumentar o som, anti-horário para diminuir. O fone de ouvido não será silenciado mesmo no volume mínimo.

Posso usar cabos de extensão para a alimentação?

Sim, use um cabo automotivo com seção mínima de 0,75 mm² (AWG18) para evitar risco de superaquecimento ou danos.

Como fixar o controle remoto no carro?

Limpe a superfície com um detergente suave, seque-a, depois cole o controle remoto usando a fita adesiva dupla-face fornecida. Certifique-se de que a superfície esteja plana e limpa.

O que fazer se o aparelho soltar fumaça ou cheiro estranho?

Desligue imediatamente o aparelho e consulte um revendedor autorizado KENWOOD. Não tente reparar você mesmo.

O KVA-S300 é compatível com todos os veículos?

Funciona com alimentação de 12 V CC (faixa de 10,5 a 16 V). Verifique a compatibilidade elétrica do seu veículo. A instalação pode exigir adaptadores dependendo do modelo do carro.

Como fazer a manutenção do KVA-S300?

Limpe o aparelho com um pano macio e seco. Evite produtos químicos. Verifique regularmente as conexões e o fusível.

MANUAL DE UTILIZADOR KVA-S300 KENWOOD

Precauções de Segança

ADVERTÉNCIA

As seguiètes precauôes devem ser tomadas para evacitar acidentes e/ou incência:

• Colocar o aparelho até que fique bem encaixado no lugar. Se isto não for feito, ele pode sair do lugar em caso de colisão ou solavancos.
• Ao prolongar com cabos a igniçao, a bateria ou cabos terra, assegurar-se de que está usingo cabos especialis automativos ou outros com uma area de 0,75 mm² (AWG18) ou maiorres para prevenir a deterioracao ou danos ao revestimento dos cabos.
• Se o aparelho começar a emitir fumaça ou cheiros estranhos, delve-se desligá-lo imeditamente e consulter seu concessionário Kenwood.

ACUIDADO

Para prevenir danos àquina, delve-se tornar as seguiètes precauções:

• Assegurar-se de fazer ligação à terra do aparelho para um alimentador de corrente negativa de 12V DC.
• NãoAbrir as tampas. de cima e de baixo do aparelho.

Acessórios

Nome da parte	Vista externa ....... Nível de items	Nome da parte	Vista externa ....... Nível de items
1 Controlo remoto (complemento do cabo: 5m)	1	5 Faixas Velcro (Laçada : 25x70mm)	2
2 Suportes deinstalação	2	6 Fida adesiva de face dupla	2
3 Faixas Velcro (20x60mm)	2	7 Parafuso de rosca soberba (ø3x6mm)	4
4 Gaixas Velcro (Gancho : 12x65mm)	2	8 Parafuso de rosca soberba (ø4x12mm)	4

ACUIDADO

O uso de quaisquer acessórios que não sejam os fornecidos pode resultar em danos ao aparecido. Certifique-se de usar apenas os acessórios que foram enviados juntos com o aparecido, segudo a lista acima.

1. Remove a chave da ignicao e desconectar o terminal negativo da bateria para fazer curto-circuito.
2. Ajustar o aparecido de acordo com o modo desejado.
3. Conectar os cabos de entrada e saída das unidades.
4. Conectar o cabo de ignicao e o cabo massa, esta ordem.
5. Instalar aunities no carro.
6. Conectar o terminal negativo da bateria.

ACUIDADO

• Não deixe de desligar a alimentação antes de Mudar o ajuste de qualquer um dos comutadores.
• No caso da queima dum fusivel, verificar os cabos para ver se há curto-circuito, e substituir o fusivel por um da mesma classe.
• Confirmar que não há cabos desconectados nem connectores em contacto com a carroceria do automóvel.
  Depois de terminada a instalacao, confirmar que as lampadas de freio,indicadores de direccao do

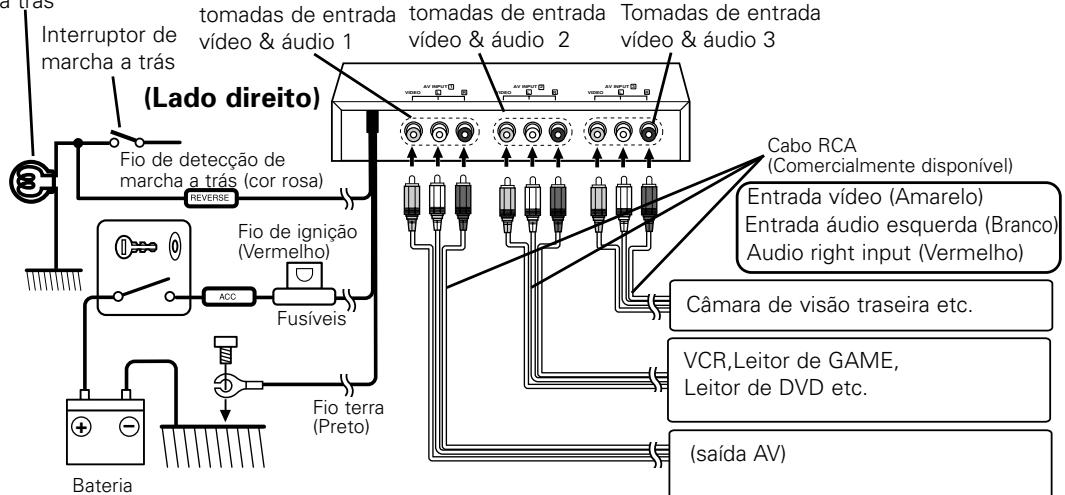

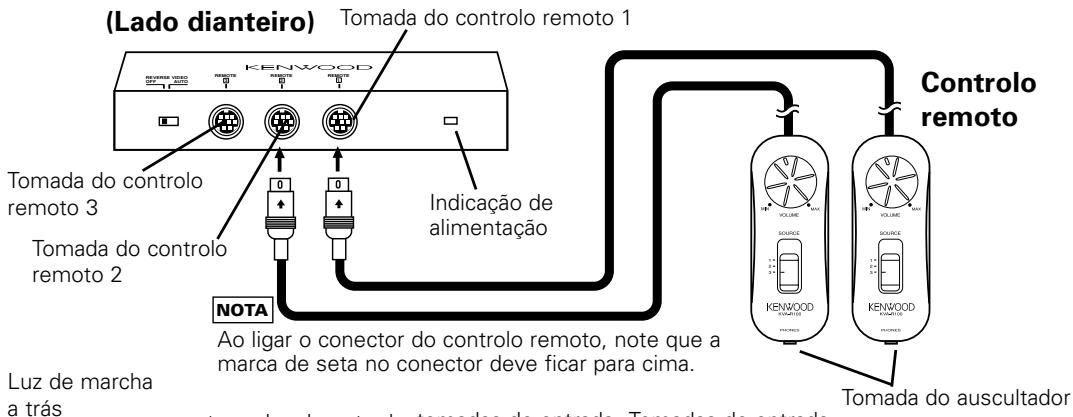

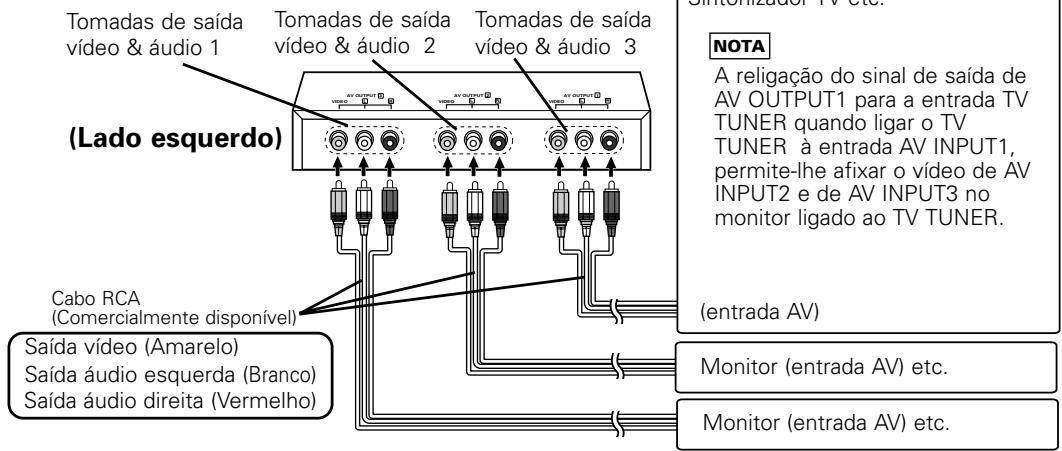

Ligar os Cabos aos Terminals (exemplo)

Instalacao

Colocacao da placac audio

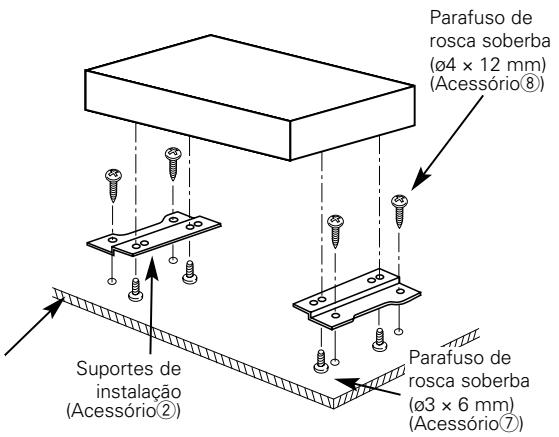

1 Aplique os grampos de instalacao ao fundo do KVA-S300 utilizing os parafusos de fixacao ( 3× 6mm
2 Monte o KVA-S300 numa placá audioutilizando os parafusos auto-roscantes (Ø4 x 12 mm).

placa do instalacao,etc. (espessura:15mm ou mais)

Fixação à carroçaria da viatura

Retire o papel de protecao da fita velocro (Acessorio ③) e cole-o na lateral do fundo do KVA-S300 e a other parte a carrocaria da viatura.

ACUIDADO

1 Limpe o local onde quer fixar o controlo remoto com um detergente para remover sujidade ou oleo e sequa a superficie com um pano macio seco.
2 Fixe o controlo remoto à consola central ou qualquer local conveniente utilizing a fita adesiva de face dupla fornecida.

NOTA

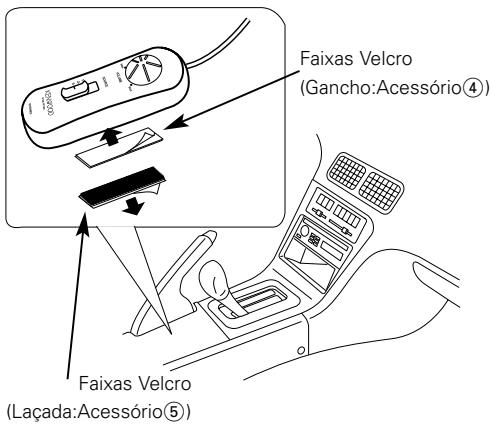

Se verificar que as tiras velcro (Laçada: Acessório ⑤) não prende a superficie da consola central, aplicou a fita adesiva de face dupla (Acessório ⑥) ao velcro para uma fixação firme.(Cole a parte do papel de proteção amarelo na fita velcro e a parte do papel de proteção transparente na carroçaria da viatura.)

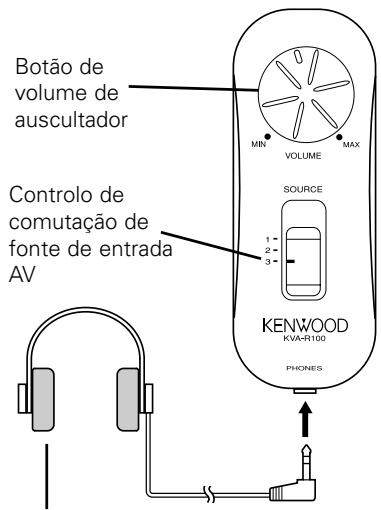

O volume dos auscultadores, se estiver no menor, não sera silenciado.

Se a unidade de controlo remoto for ligada ao terminal de ligaço remota 1, poderão ser selecionadas as entradas de AV INPUTs 1, 2 e 3 para o video proveniente de AV OUTPUT1.

Alaabstarelcontrolde fuente de entrada AV del mando a
distanciaa la posicjion1la entrada cambia a video AV
INPUT1,minterasque en la posicjion2combia a AV
INPUT2y3aAV INPUT3.Omesmoé verdade para os
terminaisdeligaço remota2e3.

NOTA

Assays em que não estiverem ligadas as unidades de controlo remoto correspondentes são alimentadas com as imagens video de AV INPUT1.

Auscultador (Comercialmente disponível)

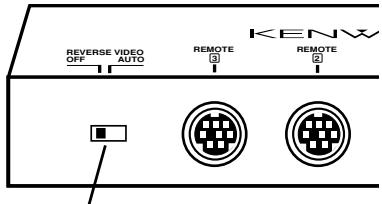

Comutation REVERSEVIDEOAUTO/OFF

Regulando o interruptor selector REVERSE VIDEO AUTO/OFF (Video de marcha aTRS auto/desligado) em AUTO com a-camera retrovisora (Peça disponible no mercado) ligada a AV INPUT3 permite-Ihe comutar automaticamente o sinal video AV OUTPUT1 para a-camera retrovisora quando engata a marcha aTRS.

NOTA

Se o KVA-S300 não estiver ligado à-camera retrovisora, note que o interruptor selector REVERSE VIDEO AUTO/OFF (Video de marcha a vez auto/desligado) ficará desligado.

Interruptor selector REVERSEVIDEO AUTO/OFF

Especificações

As espécificações podem ser alteradas sem prévia Notificationa.

Unidade de Controlador

Tamanho 40(L) x 105(A) x 20.5(P) mm

Peso 160g

Nível de sáida audio da tomada de fone

(Mini-ficha x 1)

15 mW + 15 mW (32 Ω)

Geral

Voltagem de operacao. 14.4 V DC (10.5 to 16 V)

Consumo de energia .. 300 mA
