KVA-S300 - Système audio de voiture KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système audio de voiture
Marque	KENWOOD
Modèle	KVA-S300
Dimensions de l'unité principale	168 (L) x 180,4 (H) x 30 (P) mm
Poids de l'unité principale	814 g
Dimensions de la télécommande	40 (L) x 105 (H) x 20,5 (P) mm
Poids de la télécommande	160 g
Tension d'utilisation	14,4 V CC (10,5 à 16 V)
Consommation de courant	300 mA
Niveau d'entrée vidéo	1 Vc-c / 75 Ω (prises RCA)
Niveau d'entrée audio	1,15 Vrms / 22 kΩ (prises RCA)
Niveau de sortie vidéo	1 Vc-c / 75 Ω (prises RCA)
Niveau de sortie audio	1,15 Vrms / 1 kΩ (prises RCA)
Niveau de sortie audio casque	15 mW + 15 mW (32 Ω, mini jack)
Niveau d'entrée fil de détection	2,5 à 16 V
Accessoires fournis	Télécommande, attaches d'installation (×2), bandes velcro (×4), ruban adhésif double face (×2), vis taraudeuses (×8)
Fonctions principales	Commutation de source AV (3 entrées), commutation automatique pour caméra de recul, réglage du volume par télécommande
Sécurité	Fusible de protection, mise à la masse obligatoire, utiliser des câbles de section adaptée (0,75 mm² / AWG18)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Pièces détachées et réparabilité	Contacter un revendeur agréé KENWOOD pour les pièces détachées et réparations.
Informations générales	Installation professionnelle recommandée. Lire attentivement la notice avant utilisation.

FOIRE AUX QUESTIONS - KVA-S300 KENWOOD

Comment installer le KENWOOD KVA-S300 dans ma voiture ?

Débranchez la batterie, puis connectez les câbles d'alimentation et de masse. Fixez l'appareil à l'aide des vis fournies ou des bandes velcro. Suivez les étapes dans la notice pour une installation sécurisée.

Puis-je connecter une caméra de recul au KVA-S300 ?

Oui, branchez la caméra sur l'entrée AV INPUT3 et réglez le sélecteur REVERSE VIDEO AUTO/OFF sur AUTO pour que l'écran bascule automatiquement en marche arrière.

Comment changer la source d'entrée AV ?

Utilisez le sélecteur de source d'entrée AV (AV-IN) sur la télécommande. Position 1 pour AV1, 2 pour AV2, 3 pour AV3.

Que faire si le fusible saute ?

Vérifiez que les câbles ne sont pas court-circuités, puis remplacez le fusible par un modèle de même capacité nominale. Si le problème persiste, consultez un professionnel.

Comment régler le volume avec la télécommande ?

Tournez le bouton de volume dans le sens horaire pour augmenter le son, anti-horaire pour diminuer. Le casque ne sera pas mis en sourdine même à volume minimum.

Puis-je utiliser des câbles d'extension pour l'alimentation ?

Oui, utilisez un câble pour automobile d'une section minimale de 0,75 mm² (AWG18) pour éviter tout risque de surchauffe ou d'endommagement.

Comment fixer la télécommande dans la voiture ?

Nettoyez la surface avec un détergent doux, séchez-la, puis collez la télécommande à l'aide du ruban adhésif double face fourni. Assurez-vous que la surface soit plane et propre.

Que faire si l'appareil sent la fumée ou une odeur bizarre ?

Mettez immédiatement l'appareil hors tension et consultez un revendeur agréé KENWOOD. N'essayez pas de réparer vous-même.

Le KVA-S300 est-il compatible avec tous les véhicules ?

Il fonctionne sur une alimentation 12 V CC (plage 10,5 à 16 V). Vérifiez la compatibilité électrique de votre véhicule. L'installation peut nécessiter des adaptateurs selon le modèle de voiture.

Comment entretenir le KVA-S300 ?

Nettoyez l'appareil avec un chiffon doux et sec. Évitez les produits chimiques. Vérifiez régulièrement les connexions et le fusible.

MODE D'EMPLOI KVA-S300 KENWOOD

Pour éviter toute blessure et/ou incendie, veuillez prendre les précautions suivantes:

• Insérez l'appareil à fond jusqu'à ce qu'il soit complètement calé. Sinon, il risquerait d'être projeté en cas de collisions ou de cahots.
• Si vous prolongez un cable d'alimentation, de batterie ou de masse, assurez-vous d'utiliser un cable pour automobile ou un cable avec une section de 0.75mm² (AWG18) afin d'éviter tous risques de détérioration ou d'endommagement du revêtement des cables.
• Si l'appareil commence à émettre de la fumée ou une odeur bizarre, mettez immédiatement l'appareil hors tension et consultez un revendeur Kenwood.

Attention

Assurez-vous de mettre l'appareil à la masse sur une alimentation négative de 12V CC. - N'ouvre pas le couvercle supérieur ou inférieur de l'appareil.

Accessoires

Nom de la pièce	Vue externe ...... Nombre d'éléments	Nom de la pièce	Vue externe ...... Nombre d'éléments
Télécommande (1longueur du câble:5m)	1	⑤Bandes velcro (Boucle: 25x70mm)	2
②Attaches d'installation	2	⑥Ruban adhési double face	2
③Bandes velcro (20x60mm)	2	⑦Vis taraudeuse (ø3x6mm)	4
Bandes velcro (Crochet : 12x65mm)	2	⑧Vis taraudeuse (ø4x12mm)	4

Attention

L'utilisation d'accessoires autres que les accessoires fournis pourrait endommager l'appareil. Assurez-vous d'utiliser les accessoires fournis, indiqués ci-dessus.

Procédure d'installation

1. Retirer la clé de contact et débrancher la borne négative - de la batterie pour éviter les court-circuits.
2. Régler l'appareil en fonction de l'utilisation désirée.
3. Raccorder les câbles d'entrée et de sortie de l'appareil.
4. Relier, dans l'ordre, le câble d'allumage et le câble de masse.
5. Monter l'appareil dans la voiture.
6. Raccorder la borne négative - de la batterie.

Attention

• Veiller à mettre l'appareil hors tension avant de changer la position des commutateurs.
• Si le fusible saute, vérifier si les câbles ne sont pas court-circuités, et remplacer le fusible par un autre fusible de même capacité nominale.
• Vérifier qu'aucun câble ou connecteur non raccordé ne touche la carrosserie de la voiture.
• Après l'installation, vérifier que les voyants de frein, les clignotants et les essuie-glace fonctionnent correctement.

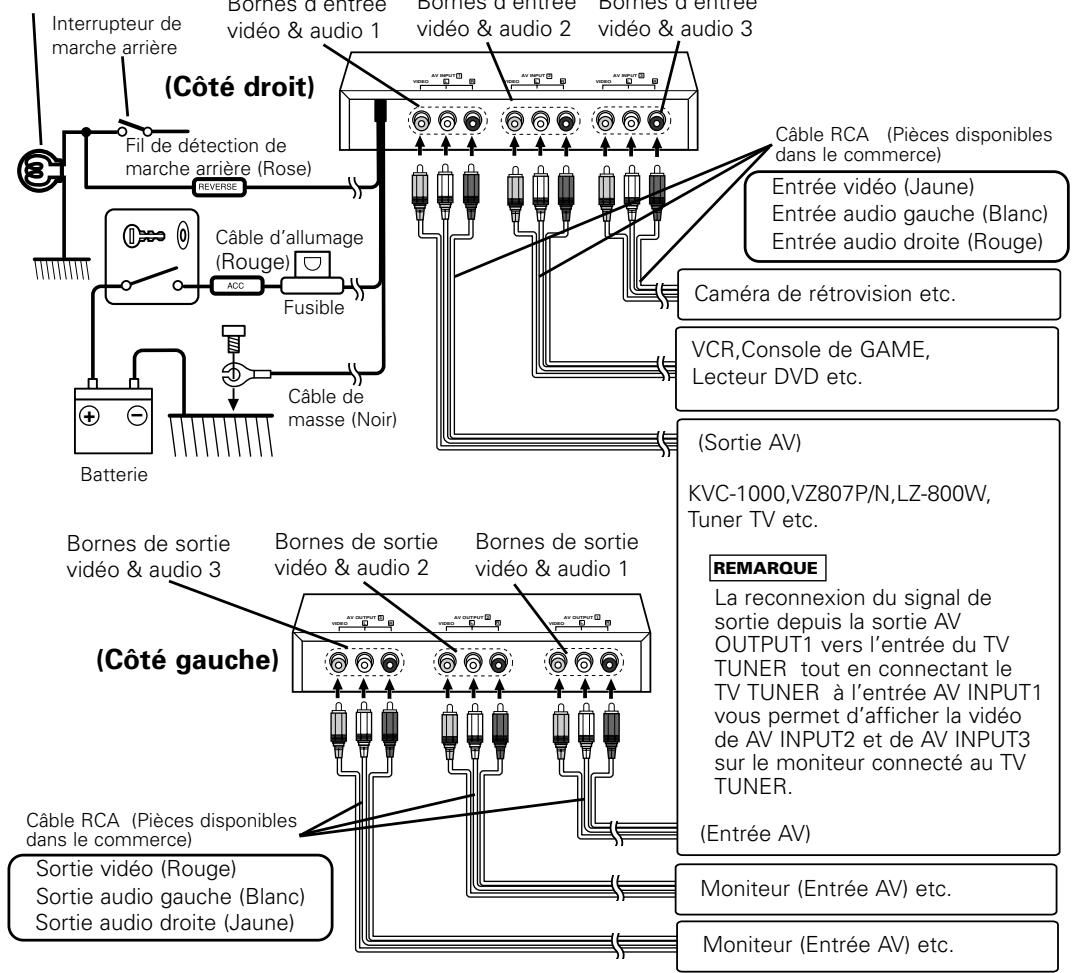

Connexion des câbles sur les prises (exemple)

Feu de recul

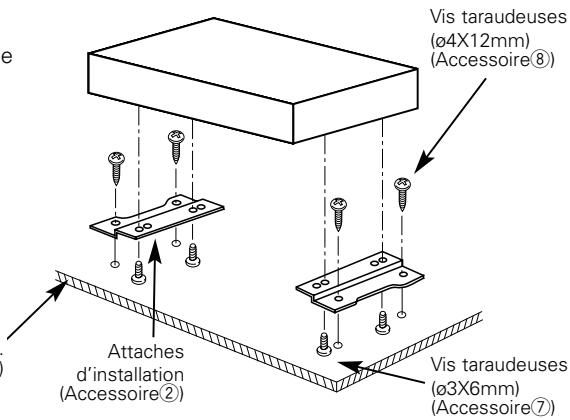

Fixation sur le panneau audio

Fixez les attaches d'installation sur la face inférieure du KVA-S300 en utilisant les vis de fixation (Ø3 x 6mm). Installez le KVA-S300 sur une plaque audio en utilisant les vis auto-taraudeuses (Ø4 x 12mm).

Tableau d'installation, etc. (épaisseur : 15mm ou plus)

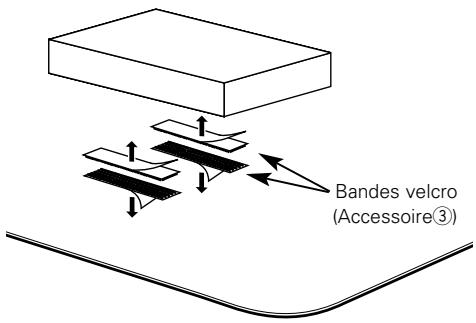

Fixation sur la carrosserie du véhicule

Retirez le papier de protection de la bande Velcro (Accessoire ③) et collez ce côté sur le dessous du KVA-S300 et l'autre sur la carrosserie du véhicule.

Attention

Prière de ne pas installer près du tableau de bord, de la plage d'arrêt ou d'éléments importants. Cela pourrait occasionner une blessure ou un accident si l'appareil se détachait à cause d'un choc, et heurter une personne ou un élément important. Des vis taraudefes doivent être utilisées pour le montage. (Une fixation à l'aide d'une bande velcro est facile, mais peut se détacher lors d'un choc.)

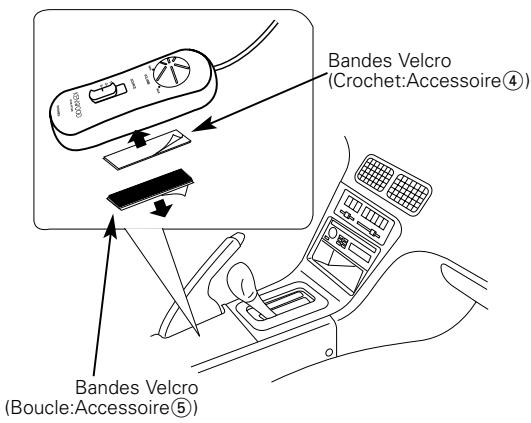

Fixation de la télécommande

1. Nettoyez l'emplacement où vous souhaitez fixer la télécommande avec un détergent pour retirer toute trace de poussière ou d'huile et essuyez-le avec un chiffon doux sec. 2. Fixez la télécommande au centre de la console ou à tout emplacement pratique en utilisant le ruban adhésif à double face fourni.

Remarque

If you find that the Velcro strips (Loop: Accessory⑤) will not attach to the center console surface, provide the double-sided adhesive tape (Accessory⑥) to the Velcro for secure attachment. (Collez le côté avec le ruban de protection jaune sur la bande Velcro et le côté avec le ruban de protection transparent sur la carrosserie du véhicule.)

Réglage du volume

Tournez le bouton de volume de la télécommande dans le sens horaire pour augmenter le volume du son et dans le sens anti-horaire pour le diminuer.

Remarque

Le casque ne sera pas mis en sourdine, même si son volume a été minimisé.

Commutation de source d'entrée AV

Lorsque l'unité de télécommande est connectée à la borne de télécommande 1, il vous est possible de sélectionner les entrées de AV INPUT 1, 2 et 3 pour la source disponible depuis AV OUTPUT1.

Le réglage du sélecteur de source d'entrée AV (AV-IN) de la télécommande sur 1 commute l'appareil sur l'entrée vidéo AV1, sur 2 avec l'entrée vidéo AV2 et sur 3 avec l'entrée vidéo AV3. La même chose est valide pour les bornes de connexion de télécommande 2 et 3.

Remarque

La même chose est valide pour les bornes de connexion de télécommande 2 et 3.

Casque (Pièces disponibles dans le commerce)

Commutation auto/arrêt du sélecteur rétrovision reverse VIDEO auto/off

Réglage du sélecteur REVERSE VIDEO AUTO/OFF sur AUTO avec une caméra de rétrovision (donnable dans la commerce) connectée à l'entrée AV INPUT3 vous permet de commuter automatiquement la sortie vidéo AV OUTPUT1 uniquement sur la caméra de rétrovision dès que vous mettez le véhicule en marche arrière.

Remarque

Si le KVA-S300 n'est pas connecté à une caméra de rétrovision, veillez noter que le sélecteur REVERSE VIDEO AUTO/OFF doit être placé sur arrêt (OFF).

Sélecteur de REVERSE VIDEO AUTO/OFF

Unité de commutation

Poids 814g

Taille 168(L) x 180.4(H) x 30(P) mm

Niveau d'entrée vidéo (fiches RCA) 1 Vp-p/75 Ω

Niveau d'entrée audio (fiches RCA) 1.15 Vrms (22 KΩ)

Niveau de sortie vidéo (fiches RCA) 1 Vp-p/75 Ω

Niveau de sortie audio (fiches RCA) 1.15 Vrms (1 KΩ)

Unité de contrôle

Taille 40(L) x 105(H) x 20.5(P) mm

Poids 160g

Niveau de sortie audio de la prise de casque

(Mini jack x 1) 15mW + 15mW (32 Ω)

Généralités

Tension d'utilisation 14.4 V DC (10.5 to 16 V)

Consommation de courant : 300 mA

Niveau d'entrée (fil de détection de marche arrêté) 2.5 to 16 V
