KVA-S300 - Auto-audiosysteem KENWOOD - Gratis gebruiksaanwijzing en handleiding

Producttype	Auto-audiosysteem
Merk	KENWOOD
Model	KVA-S300
Afmetingen hoofdeenheid	168 (B) x 180,4 (H) x 30 (D) mm
Gewicht hoofdeenheid	814 g
Afmetingen afstandsbediening	40 (B) x 105 (H) x 20,5 (D) mm
Gewicht afstandsbediening	160 g
Gebruiksspanning	14,4 V DC (10,5 tot 16 V)
Stroomverbruik	300 mA
Video-ingangsniveau	1 Vp-p / 75 Ω (RCA-aansluitingen)
Audio-ingangsniveau	1,15 Vrms / 22 kΩ (RCA-aansluitingen)
Video-uitgangsniveau	1 Vp-p / 75 Ω (RCA-aansluitingen)
Audio-uitgangsniveau	1,15 Vrms / 1 kΩ (RCA-aansluitingen)
Hoofdtelefoon audio-uitgangsniveau	15 mW + 15 mW (32 Ω, mini-jack)
Detectiedraad ingangsniveau	2,5 tot 16 V
Meegeleverde accessoires	Afstandsbediening, montagebeugels (×2), klittenband (×4), dubbelzijdig plakband (×2), zelftappende schroeven (×8)
Belangrijkste functies	AV-bron schakelen (3 ingangen), automatisch omschakelen voor achteruitrijcamera, volumeregeling via afstandsbediening
Veiligheid	Beschermingszekering, verplichte aarding, gebruik kabels met geschikte doorsnede (0,75 mm² / AWG18)
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen oplosmiddelen.
Onderdelen en repareerbaarheid	Neem contact op met een erkende KENWOOD-dealer voor reserveonderdelen en reparaties.
Algemene informatie	Professionele installatie aanbevolen. Lees de handleiding zorgvuldig vóór gebruik.

Veelgestelde vragen - KVA-S300 KENWOOD

Hoe installeer ik de KENWOOD KVA-S300 in mijn auto?

Koppel de accu los, sluit vervolgens de stroom- en massa kabels aan. Bevestig het apparaat met de meegeleverde schroeven of klittenband. Volg de stappen in de handleiding voor een veilige installatie.

Kan ik een achteruitrijcamera aansluiten op de KVA-S300?

Ja, sluit de camera aan op de AV INPUT3-ingang en zet de schakelaar REVERSE VIDEO AUTO/OFF op AUTO zodat het scherm automatisch overschakelt bij achteruitrijden.

Hoe verander ik de AV-ingangsbron?

Gebruik de AV-ingangsbronschakelaar (AV-IN) op de afstandsbediening. Stand 1 voor AV1, 2 voor AV2, 3 voor AV3.

Wat te doen als de zekering springt?

Controleer of de kabels niet kortgesloten zijn en vervang de zekering door een exemplaar met dezelfde nominale waarde. Als het probleem aanhoudt, raadpleeg dan een professional.

Hoe stel ik het volume in met de afstandsbediening?

Draai de volumeknop met de klok mee om het geluid te verhogen, tegen de klok in om te verlagen. De hoofdtelefoon wordt niet gedempt, zelfs niet bij minimaal volume.

Kan ik verlengkabels gebruiken voor de stroomvoorziening?

Ja, gebruik een autokabel met een minimale doorsnede van 0,75 mm² (AWG18) om oververhitting of beschadiging te voorkomen.

Hoe bevestig ik de afstandsbediening in de auto?

Reinig het oppervlak met een mild reinigingsmiddel, droog het, en plak de afstandsbediening met het meegeleverde dubbelzijdige plakband. Zorg ervoor dat het oppervlak vlak en schoon is.

Wat te doen als het apparaat naar rook of een vreemde geur ruikt?

Schakel het apparaat onmiddellijk uit en raadpleeg een erkende KENWOOD-dealer. Probeer niet zelf te repareren.

Is de KVA-S300 compatibel met alle voertuigen?

Hij werkt op een 12 V DC voeding (bereik 10,5 tot 16 V). Controleer de elektrische compatibiliteit van uw voertuig. De installatie kan adapters vereisen afhankelijk van het automodel.

Hoe onderhoud ik de KVA-S300?

Reinig het apparaat met een zachte, droge doek. Vermijd chemische producten. Controleer regelmatig de aansluitingen en de zekering.

GEBRUIKSAANWIJZING KVA-S300 KENWOOD

Veiligheidsvoorschriften

WAARSCHUWING

Voorkom persoonlijk letsel en/of brand en let derhalve op de volgende voorzorgen:

• Steek het toestel geheel in totdat het op+zijn plaats vergrendelt. Het toestel schiet anders namelijk in geval van een botsing of schokken möglichk van+zijn plaats.
• Bij het verlengen van de kabels voor het Kontakt, de accu of aarde要去 u kabels gebruiken die voor gebruik in auto's zijn ontworpen of andere kabels met een doorsnede van tenminste 0,75mm^2 (AWG18) zodat de kabels Niet worden aangetast of de isolatie van de kabels worden beschadigd.
• Schakel de spanning direkt uit en raadpleeg uw Kenwood handelaar indien er rook of een vreme de geur uit het toestel komt.

▲LET OP

Voorkom beschadiging van het toestel en let derhalve op de volgende voorzorgen:

• Zorg dat het toestel op een negatief 12 Volt gelijktroomsysteme is geaard.
• Open nooit de boven- of onderpanelen van het toestel.

Toebehoren

Benaming	Onderdeel ...... Aantal stuks	Benaming	Onderdeel ...... Aantal stuks
① Afstandsbediening (lenge van kabel: 5 m)	1	⑤ Klittenband (Lus : 25x70mm)	2
② Montagebeugels	2	⑥ Dubbelzijdig plakband	2
③ Klittenband (20x60mm)	2	⑦ Zelftapper (ø3x6mm)	4
④ Klittenband (Haak : 12x65mm)	2	⑧ Zelftapper (ø4x12mm)	4

▲LET OP

Het gebruik van andere accessoires dan de bijgeleverde toebehoren kan het toestel beschadigen. Gebruik uitsluitend de hierboven getoonde, bij het toestel geleverde toebehoren.

Handelingen voor het installereren

1. Haal de kontaksleutel uit het slot en ontkoppel de negatieve pool van de accu ter voorkoming van kortsluiting.
2. Stel het toestel voor gebruik in.
3. Verbind de ingangs- en uitgangskabels van de toestellen.
4. Verbind het ontstekingsdraad en aardedraad in deze volgorde.
   5.Installeer het toestel in de auto.
5. Verbind de negatieve pool van de accu.

ALET OP

• Schakel de spanning beslist uit alvorens een van de schakelaars in een andere stand te drukken.
• Kontroleer de kabels op sluiting indien de zekering doorbrandt. Vervang verrolgens de zekering door een zekering van hetzelfde ampereage.
• Kontroleer dat kabels die nicht zich aangesloten en stekkers geen Kontakt met het chassis van de auto make.
• Kontroleer dat de remlichten, richtingaanwijzers en ruitewissers na het installereren van dit toestel juist

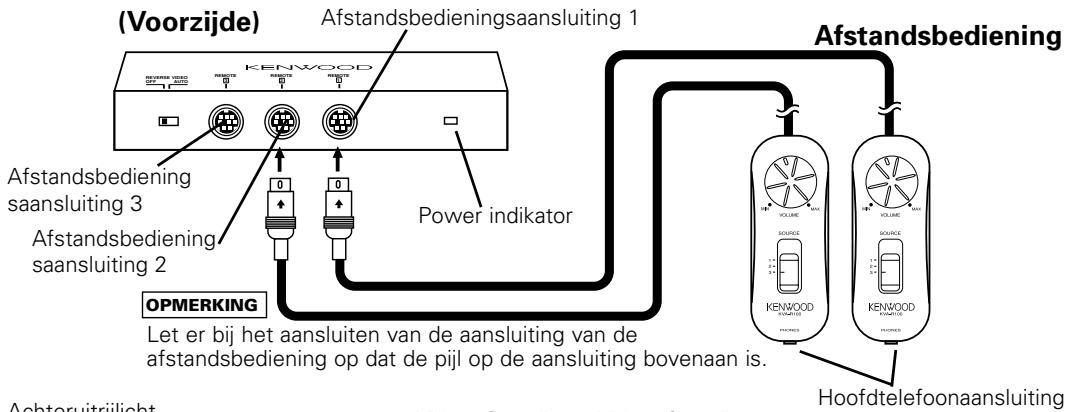

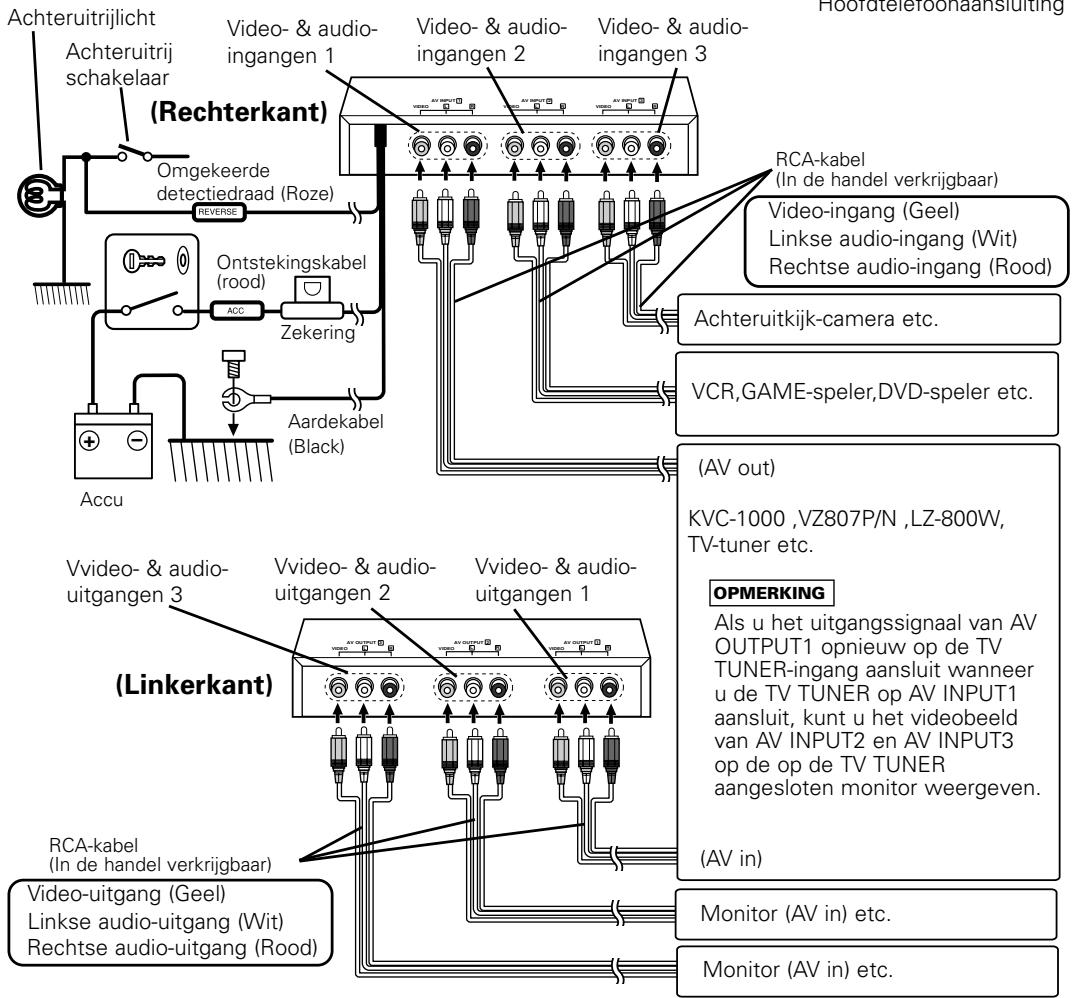

Verbinden van kabels met aansluitingen (voorbeeld)

Installeren

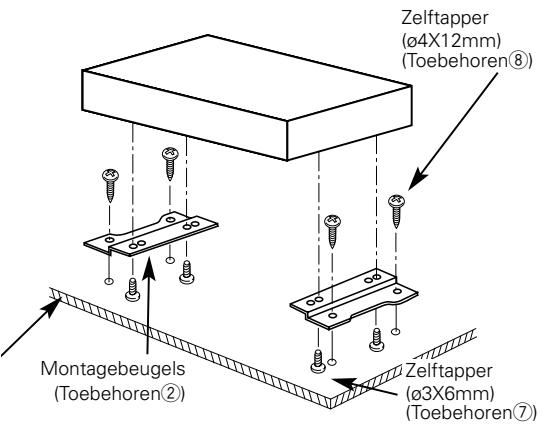

■ Bevestiging aan het audiopaneel

1 Bevestig de montagebeugels op de onderkant van de KVA-S300 met behulp van de drukkingsschroeven ( 3× 6mm)
2 Monteer de KVA-S300 op een audioplaat met behulp van de plaatschroeven (Ø4 x 12 mm).

Installatiepaneel, of dergelijk etc. (dikte:15mm ofeer)

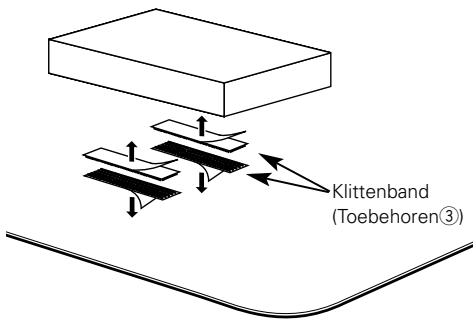

■ Bevestigen op de carrosserie van het voertuig.

Verwijder het afterschermpapier van de velcro (accessoire ③) en kleef een Kant op de onderkant van de KVA-S300 en de andere Kant op de carrosserie van het voertuig.

▲LET OP

Installer het toestel Niet op het dashboard, de hoedenplank of belangrijke onderdelen. Als dit wel gebeurt kan het toestel door een schok worden losgerukt en iemand verwonden of belangrijke auto-onderdelen beschadigen. Voor bevestiging moeten zelftappende schroeven worden gezruikt. (Klittenband mag Niet worden gezruikt omdat het toestel door een schok gemakkelijk losgerukt kan worden.)

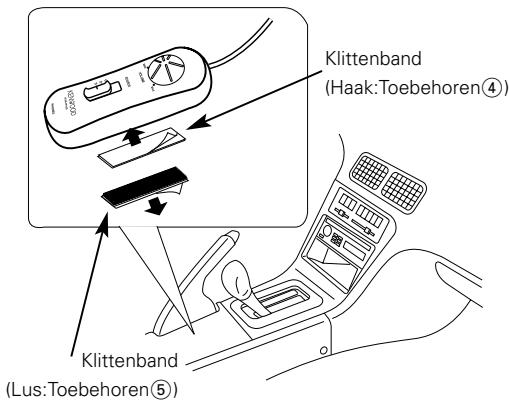

Bevestigen van de afstandsbediening

1 Reinig het bevestigingsoppervlak van de afstandsbediening met een reinigingsmiddel om vuil of olie te verwijderen en veeg het oppervlak schoon met een zachtde droge doek.
2 Bevestig de afstandsbediening op de middenconsole of een andere geschikte plaat met behulp van de bijgeleverde dubbelzijdige kleefband

OPMERKING

Als de velcro (lus: accessoire ⑤) Niet blijft kleven aan de middenconsole, breng dan dubbelzijdige kleefband (accessoire ⑥) aan op de velcro voor een stevige bevestiging.(Kleef de Kant met het gele afterschermpapier op de velcro en de Kant met het doorschijnende afterschermpapier op de carrosserie van het voertuig.)

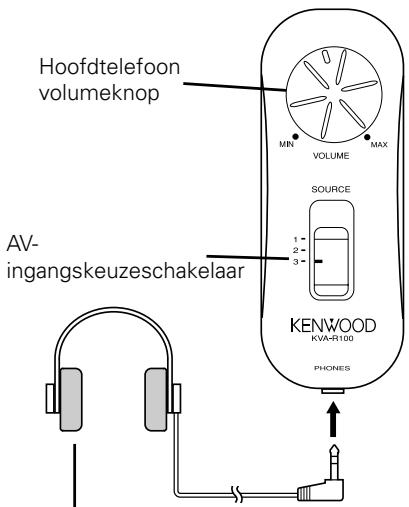

Gebruik van de afstandsbediening

Volumeregeling

Draai de volumeknop van de hoofdtelefoo op de afstandsbediening rechtsom om het volume van de hoofdtelefoo te verhogen en linksom om het volume te verlagen.

OPMERKING

Het volume van de hoofdtelefoon worden Niet gedempt als het op de laagste instelling staat.

Keuze van de AV-ingangsbron

Als de afstandsbediening op aansluiting 1 is aangesloten kurz u voor de video van AV OUTPUT 1 kiezen uit de ingang AV INPUT 1, 2 en 3.

Zet de AV-ingangskeuzeschakelaar van de afstandsbediening op 1 om over te schakelenaar het beeld van AV INPUT1, op 2 om over te schakelenaar AV INPUT2 en op 3 om over te schakelenaar AV INPUT3.

Dit geldt eveneens voor de afstandsbedieningsaansluiting 2 en 3.

OPMERKING

Via de uitgangen waarop geen overeenkomstige afstandsbediening is aangesloten worden de videobeelden van AV INPUT1 gestuurd.

Hoofdtelefoon (In de handel verkrijgbaar)

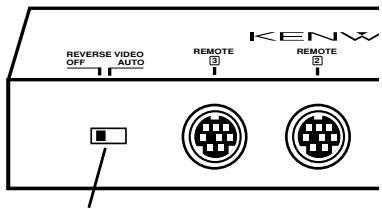

REVERSEVIDEO AUTO/OFF-schakelen

Als u de REVERSE VIDEO AUTO/OFF-keuzeschakelaar op AUTO zet met dechyteruitkijkcamera (los verkrijgbaar onderdeel) aangesloten op AV INPUT3, kurz u AV OUTPUT1 video automatisch alleen opchyteruitkijkcamera lately schakelen als u inchyteruit schakelt.

OPMERKING

Als de KVA-S300 Niet is aangesloten op dechteruitkijkcamera要去 de REVERSE VIDEO AUTO/OFF-keuzeschakelaar uitgeschakeld+zijn.

REVERSEVIDEO AUTO/OFFkeuzeschakelaar

Technische gegevens

Technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Schakeleenheid

Gewicht 814 g

Afmetingen. 168(B) x 180.4(H) x 30(D) mm

Video-ingangsniveau (RCA pinstekkers) 1 Vp-p/75 Ω

Audio-ingangsiveau (RCA pinstekkers) 1.15 Vrms (22 KΩ)

Video-uitgangsniveau (RCA pinstekkers) 1 Vp-p/75 Ω

Audio-uitgangsiveau (RCA pinstekkers) 1.15 Vrms (1 KΩ)

Besturing

Afmetingen 40(B) x 105(H) x 20.5(D) mm

Gewicht 160g

Ministekker-aansluiting (Ministekker x 1) Audio-uitgangsnavouu 15mW + 15mW (32Ω)

Algemeen

Bedrijfsvoltage 14.4 V DC (10.5 to 16 V)

Stroomverbruik 300 mA

Ingangsniveau (omgeekerde detectiedraad) 2.5 to 16 V
