KVA-S300 - Sistema audio per auto KENWOOD - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema audio per auto
Marca	KENWOOD
Modello	KVA-S300
Dimensioni dell'unità principale	168 (L) x 180,4 (H) x 30 (P) mm
Peso dell'unità principale	814 g
Dimensioni del telecomando	40 (L) x 105 (H) x 20,5 (P) mm
Peso del telecomando	160 g
Tensione di funzionamento	14,4 V CC (10,5 a 16 V)
Consumo di corrente	300 mA
Livello di ingresso video	1 Vc-c / 75 Ω (prese RCA)
Livello di ingresso audio	1,15 Vrms / 22 kΩ (prese RCA)
Livello di uscita video	1 Vc-c / 75 Ω (prese RCA)
Livello di uscita audio	1,15 Vrms / 1 kΩ (prese RCA)
Livello di uscita audio cuffia	15 mW + 15 mW (32 Ω, mini jack)
Livello di ingresso filo di rilevamento	2,5 a 16 V
Accessori forniti	Telecomando, staffe di installazione (×2), strisce in velcro (×4), nastro adesivo bifacciale (×2), viti autofilettanti (×8)
Funzioni principali	Commutazione sorgente AV (3 ingressi), commutazione automatica per telecamera di retromarcia, regolazione del volume tramite telecomando
Sicurezza	Fusibile di protezione, messa a terra obbligatoria, utilizzare cavi di sezione adeguata (0,75 mm² / AWG18)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi.
Ricambi e riparabilità	Contattare un rivenditore autorizzato KENWOOD per ricambi e riparazioni.
Informazioni generali	Si consiglia l'installazione professionale. Leggere attentamente il manuale prima dell'uso.

Domande frequenti - KVA-S300 KENWOOD

Come installare il KENWOOD KVA-S300 nella mia auto?

Scollegare la batteria, quindi collegare i cavi di alimentazione e di massa. Fissare l'apparecchio con le viti fornite o le strisce in velcro. Seguire i passaggi nel manuale per un'installazione sicura.

Posso collegare una telecamera di retromarcia al KVA-S300?

Sì, collegare la telecamera all'ingresso AV INPUT3 e impostare il selettore REVERSE VIDEO AUTO/OFF su AUTO in modo che lo schermo passi automaticamente alla retromarcia.

Come cambiare la sorgente di ingresso AV?

Utilizzare il selettore di sorgente di ingresso AV (AV-IN) sul telecomando. Posizione 1 per AV1, 2 per AV2, 3 per AV3.

Cosa fare se il fusibile salta?

Verificare che i cavi non siano in cortocircuito, quindi sostituire il fusibile con uno della stessa capacità nominale. Se il problema persiste, consultare un professionista.

Come regolare il volume con il telecomando?

Ruotare la manopola del volume in senso orario per aumentare il suono, antiorario per diminuire. La cuffia non verrà silenziata nemmeno al volume minimo.

Posso utilizzare cavi di prolunga per l'alimentazione?

Sì, utilizzare un cavo per auto con sezione minima di 0,75 mm² (AWG18) per evitare il rischio di surriscaldamento o danni.

Come fissare il telecomando in auto?

Pulire la superficie con un detergente delicato, asciugarla, quindi incollare il telecomando con il nastro adesivo bifacciale fornito. Assicurarsi che la superficie sia piana e pulita.

Cosa fare se l'apparecchio odora di fumo o di strano?

Spegnere immediatamente l'apparecchio e consultare un rivenditore autorizzato KENWOOD. Non tentare di ripararlo da soli.

Il KVA-S300 è compatibile con tutti i veicoli?

Funziona con alimentazione 12 V CC (intervallo 10,5 a 16 V). Verificare la compatibilità elettrica del veicolo. L'installazione potrebbe richiedere adattatori a seconda del modello di auto.

Come mantenere il KVA-S300?

Pulire l'apparecchio con un panno morbido e asciutto. Evitare prodotti chimici. Controllare regolarmente i collegamenti e il fusibile.

MANUALE UTENTE KVA-S300 KENWOOD

Precauzioni di sicurezza

AVVERTENZA

Per evitare lesioni e/o incendi, osservare le seguenti precauzioni:

• Inserire l'apparecchio fino in fondo finché si blocca saldamente in posizione, altrimenti potrebbe fuoriuscire in caso di scontri o altre scosse.
• Quando si prolungano i cavi dell'accensione, della batteria o di massa, accertarsi di usare cavi apposti per autoveicoli o cavi con un'area di 0,75 mm² (AWG18) o un'un'area maggiore per evitare il deterioramento dei cavi e danni al rivestimento dei cavi.
• Se l'apprecchio comincia ad emettere fumo o odori strani, spegnerlo immediatamente e rivolgersi ad un Centro di Assistenza Autorizzato Kenwood.

ATTENZIONE

Per evitare danni all'apparecchio, osservare le seguenti precazioni:

• Alimentare l'apparecchio esclusivamente con una tensione nominale di 12 V CC, con polo negativo a massa.
• Non aprire il coperchio superiore o il coperchio inferiore dell'apparecchio.

Accessorio

Nome part	Vista esterna .......Numero di articoli	Nome part	Vista esterna .......Numero di articoli
Telecomando (1 (lunghezza del filo: 5m)	1	Strisce di nastro velcro (laccio: 25x70mm)	2
Staffe di installazione	2	Nastro biadesivo	2
Velcro strips (20x60mm)	2	Viti filettanti (ø3x6mm)	4
Strisce di nastro velcro (Gancio: 12x65mm)	2	Viti filettanti (ø4x12mm)	4

L'uso di accessori all'influori di quelli forniti potrebbe causare danni all'apparecchio. Accertarsi di usare sostanto gli accessori in dotazione all'apparecchio, comeindicato qui sopra.

Procedimento per l'installazione

1. Rimuovete la chiave del quadro e scollegate il terminale negativo della batteria per prevenire eventuali corto circuiti.
2. Predisporre l'unità per l'uso che se ne intende fare.
3. Collegate i cavi di ingresso ed uscita delle unità.
4. Collegare il cavo dell'accensione e quello di messa a terra in quest'ordine.
   5.Installate I'unità nell'automobile.
5. Collegate il terminale negativo della batteria.

ATTENZIONE

• Prima di cuiare la posizione di qualsiasi tasting, contrllare di aver spento l'unità.
• Nel caso in cui il fusabile saltasse, controllate i cavi per localizzare eventuali corto circuiti, poi sostituite il fusabile con uno dello stesso amperaggio.
• Verificate che nessun cavo o connettore non collegato è appoggiato contro lo chassis dell'automobile.
• Dopo l'installazione, controllate che il freno, i fari, le frece e i tergicristalli funzionano correttamente.

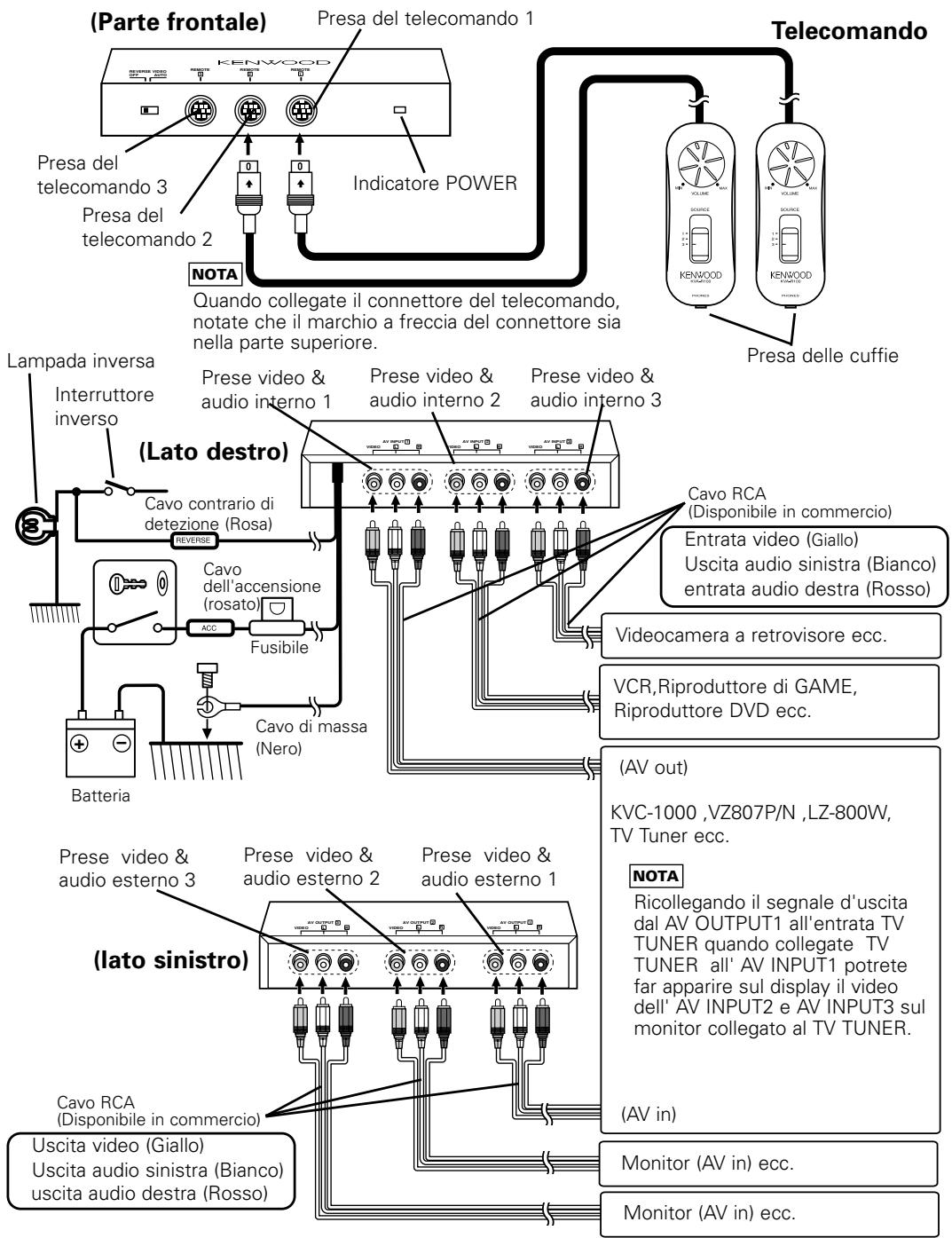

Collegamento dei cavi ai terminali (esempio)

Installazione

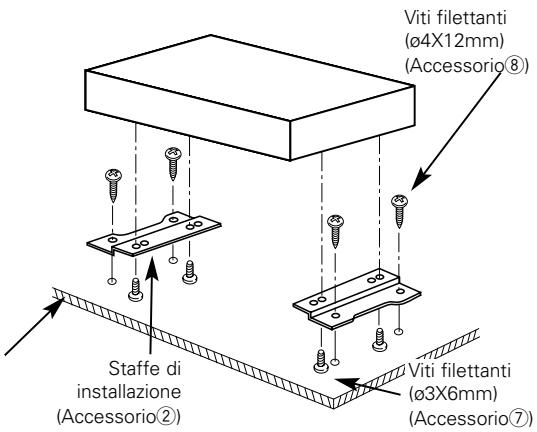

Fissaggio della piastra audio

1 Attaccate i supporti di installo nella parte inferiore del KVA-S300 utilizzando le viti allegate (Ø3 x 6 mm).
2 Montate il KVA-S300 ad una tavola audio utilizzato le viti auto fissanti ( 4× 12mm)

Tavola di installment. (spessore: almeno 15mm)

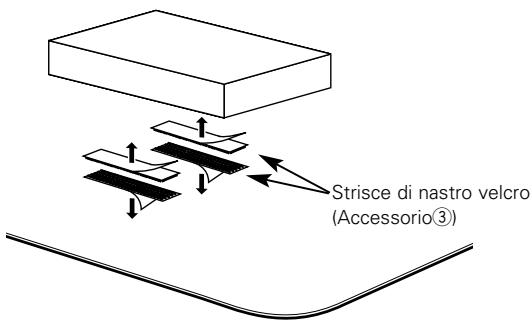

Assicurate il corpo del veicolo

Staccate il foglio di protezione alla striscia in velocro (Accessorio ③) e attaccate una delle parti alla parte inferiore del KVA-S300 e l'altra al corpo del veicolo.

ATTENZIONE

Non installate I'unità vicino al crucotto, i piani posteriori, o vicino a componenti importanti. Altrimenti, se I'unità dovesse cadere in seguito ad una scossa,essa potrebbe colpire le persona o componenti importanti. Si devono usare viti filettate per il montaggio. (Se si usa solo del strisce di nastro velcro, I'unità potrebbe staccarsi con una scossa)

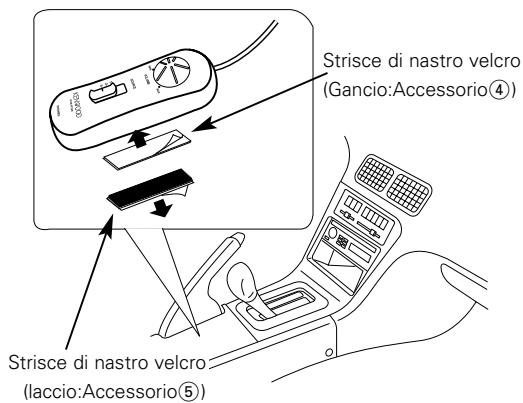

Attaccare il telecomando

1 Pulite il punto dove volete attacare il telecomando con un detergente per rimuovere lo sporco o il grasso e asciugate la superficie con uno straccio asciutto.
2 Attacate il telecomando alla console centrale o a qualsiasi punto conveniente utilizzando il doppio nastro adesivo fornito.

NOTA

Se trovate che le strisce in velcro (laccio: Accessorio⑤) non si attaccano alla superficie centrale della console, includete il nastro autoadosivo doppio (Accessorio⑥) al velcro per una presa più sicura.(Attaccate la cartaglia di protezione dalla parte della striscia in velcro e la carta di protezione trasparente dalla parte del corso del veicolo.)

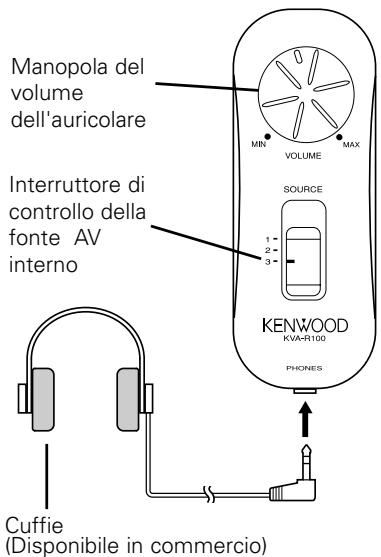

Funzionamento de telecomando

Regolazione del volume

Girando in senso orario la manopola del volume per le cuffie sul telecomando, aumento il volume del suono dalle cuffie e, girando la manopola in senso antiorario, abbassate il volume.

NOTA

Il volume delle cuffie, se minimizzato, non verrà silenziato.

- Cambio nella fonte interna AV

Se l'unità telecomando è collegata con il terminale1 di collegamento, potete selezionare gli impulsi dalle INPUT AV 1, 2 e 3 per il video disponibile dall'OUTPUT AV 1. Impostando il controllonna fonte interna del telecomando AV su 1, si passa al video AV INPUT1, nelle 2 passa all'AV INPUT2 e 3 all' AV INPUT3.Ciò si verificaanche con i terminali remoti di collegamento 2 e 3.

NOTA

Le uscite dove le unità di controllo remote non correspondenti sono collegate, sono alimentate con le immagini video dall'INPUT AV 1.

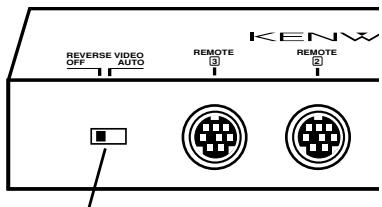

Interruttori di REVERSE VIDEO AUTO/OFF

Impostando gli interrupttori REVERSE VIDEO AUTO/OFF del selettore su AUTO con la videocamera a visione posteriore ( parte disponibile in commercio) collegata al AV INPUT3, è possibile passare dal video solamente AV OUTPUT1 alla videocamera a visione posteriore non appena la vostra automobile si troverà in retromarcia.

NOTA

Le uscite dove le unità di controllo remote non correspondenti sono collegate, sono alimentate con le immagini video dall'INPUT AV 1.

Interruttori REVERSEVIDEO

AUTO/OFF del selettore

Caratteristiche tecniche

Le caratteristiche tecniche sono soggette a cambiamenti alla preavviso.

Unità dichio

Peso .814 g

Dimensione.....168(Lungh) x 180.4(Alt) x 30(Prof) mm

Livello di ingresso video (prese RCA) 1 Vp-p/75 Ω

Livello di ingresso audio (prese RCA) 1.15 Vrms (22 KΩ)

Livello di uscita video (prese RCA) 1 Vp-p/75 Ω

Livello di uscita audio (prese RCA) 1.15 Vrms (1 KΩ)

Unità del controlled

Dimensione .........40(Lungh) x 105(Alt) x 20.5(Prof) mm

Peso 160g

Presa del Telefono (Minipresa x 1) livello di uscita audio

15 mW + 15 mW (32 Ω)

Generale

Tensione di alimentazione.....14.4 V DC (10.5 to 16 V)

Consumo di corrente. 300 mA

Livello di entrata (Cavo contrario di detezione)

2.5 to 16 V
