Tipo de produto	Monitor LED 24 polegadas com retroiluminação, câmera iSight, microfone, alto-falantes integrados e conector MagSafe
Marca	Apple
Modelo	LED Cinema Display 27 (A1267)
Resolução de tela	1920 x 1200 a 60 Hz
Dimensões (altura × largura × profundidade)	478,38 mm × 573,22 mm × 197,10 mm
Peso	9,49 kg
Alimentação	Cabo de alimentação com plugue de aterramento, conector MagSafe para carregar MacBook
Conectividade	1x Mini DisplayPort, 3x USB 2.0, conector MagSafe
Funções integradas	Câmera iSight, microfone, alto-falantes 2.1 (saída 12 W), portas USB
Compatibilidade	Computadores MacBook com Mini DisplayPort
Manutenção e limpeza	Desconectar antes da limpeza, usar um pano macio e seco, evitar produtos à base de álcool ou acetona
Segurança	Não abrir o monitor (alta tensão), usar apenas o cabo de alimentação fornecido, desconectar para cortar a alimentação
Peças sobressalentes e reparabilidade	Kit VESA Mount Adapter disponível, serviço pós-venda Apple
Temperatura de operação	10 °C a 35 °C
Umidade de operação	20 % a 80 % (sem condensação)
Altitude máxima	3.048 metros

Perguntas frequentes - LED Cinema Display 27 APPLE

Como conectar o monitor Apple LED Cinema Display 27 a um MacBook ?

Conecte o cabo Mini DisplayPort ao computador, depois o cabo USB para ativar a câmera, o microfone e os alto-falantes. Por fim, conecte o MagSafe para carregar o MacBook.

O que fazer se nenhuma imagem aparecer na tela ?

Verifique se todos os cabos estão conectados corretamente, se o computador está ligado e não em modo de espera. Você também pode redefinir a PRAM reiniciando com as teclas Command, Option, P e R pressionadas.

Como ajustar o brilho da tela ?

Use as teclas de brilho do teclado Apple Keyboard ou vá em Preferências do Sistema > Monitores e arraste o controle deslizante de brilho.

A câmera iSight não funciona, o que fazer ?

Certifique-se de que o cabo USB do monitor está conectado ao computador. Em seguida, em aplicativos como iChat, selecione iSight do monitor como câmera nas preferências.

Como configurar o som no monitor Apple LED Cinema Display 27 ?

Vá em Preferências do Sistema > Som. Na guia Saída, escolha Áudio do monitor para os alto-falantes. Na guia Entrada, escolha Áudio do monitor para o microfone.

O MacBook não carrega pelo monitor, por quê ?

Verifique se o conector MagSafe do monitor está bem conectado na porta MagSafe do MacBook. Certifique-se também de que o cabo de alimentação do monitor está conectado a uma tomada elétrica.

Como limpar a tela do monitor ?

Desconecte a alimentação, depois use um pano macio e seco (de preferência o fornecido). Nunca use produtos que contenham álcool ou acetona. Não pulverize líquido diretamente na tela.

Posso montar o monitor em um braço VESA ?

Sim, com o kit VESA Mount Adapter disponível na Apple Store. Siga as instruções do kit para fixar o monitor em um suporte compatível com VESA.

Quais são as boas práticas ergonômicas para usar este monitor ?

Coloque a parte superior da tela ligeiramente abaixo do nível dos olhos, a uma distância de 45 a 70 cm. Incline a tela para evitar reflexos. Faça pausas regulares.

É seguro abrir o monitor para repará-lo ?

Não, o monitor contém componentes de alta tensão e nunca deve ser aberto, mesmo desconectado. Para qualquer reparo, entre em contato com o serviço pós-venda Apple ou um técnico autorizado.

MANUAL DE UTILIZADOR LED Cinema Display 27 APPLE

106 Instalação do monitor

108 Utilização do monitor

112 Cuidado e segurança

113 Ergonomia
115 Resolução de problemas do monitor
116 Mais informações, assistência e suporte
117 Especificações

O monitor Apple LED Cinema Display é concebido para funcionar integrado com a família de computadores MacBook que possuam um conector Mini DisplayPort. Apresenta um monitor de ecrã panorâmico de 24 polegadas com retroiluminação LED, um conector MagSafe para carregar o computador MacBook, uma câmara iSight integrada, um sistema de altifalantes e um microfone.

As instruções nas páginas seguintes ajudam a instalar e utilizar o seu novo monitor, incluindo:

• Ligar o monitor ao computador
• Utilizar a câmara, microfone, altifalantes e portas USB
• Ajustar as definições do monitor

Importante: Leia atentamente todas as instruções de instalação (e as informações sobre segurança a partir da página 112), antes de utilizar o monitor pela primeira vez.

Para obter informações acerca de computadores específicos e placas gráficas compatíveis com o seu monitor, visite www.apple.com/pt/displays.

Instalação do monitor

Siga estes passos para instalar o monitor Apple LED Cinema Display:

1 Remova a película protectora do monitor e dos cabos.
2 Introduza o cabo de alimentação no monitor e a ficha CA numa tomada de terra.
3 Ligue o cabo Mini DisplayPort ao computador, conforme ilustrado em baixo.

4 Ligue o cabo USB ao computador para utilizar a câmara iSight integrada do monitor, altifalantes, microfone e portas USB.

5 Ligue o conector MagSafe à porta de alimentação MagSafe no computador para carregar a bateria e fornecer energia ao computador.

6 Prima o botão de alimentação no computador para que arranque. O monitor liga-se automaticamente quando inicia o computador.

Instalação do computador com a tampa fechada

É possível fechar a tampa do computador e utilizar apenas o monitor Apple LED Cinema Display. Siga as instruções de instalação na página anterior e certifique-se de que o conector MagSafe do monitor está ligado à porta de alimentação MagSafe no computador.

Para utilizar o monitor Apple LED Cinema Display com o ecrã do computador fechado:

1 Ligue um teclado USB externo e rato à porta USB no monitor ou utilize o Assistente de Configuração Bluetooth® para configurar um teclado e rato sem fios.
2 Certifique-se de que o computador está ligado.
3 Feche o ecrã do computador para o colocar em modo de suspensão.
4 Aguarde alguns segundos, e depois prima qualquer tecla no teclado externo ou mova o rato para reactivar o computador.

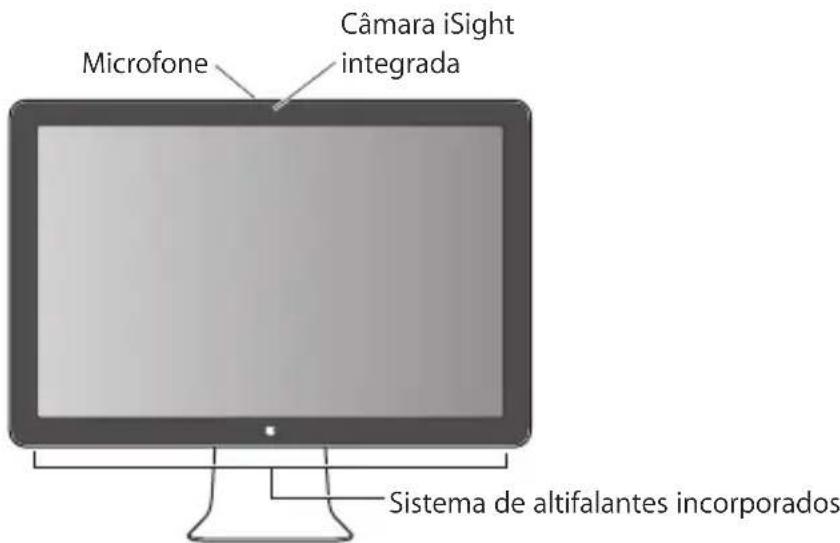

Utilização do monitor

O monitor Apple LED Cinema Display inclui uma câmara iSight integrada, um microfone e um sistema de altifalantes incorporados. A ligação USB entre o monitor e o computador possibilita estas funcionalidades.

Configuração da entrada e saída de som

É possível ouvir música, filmes, jogos e ficheiros multimédia através do sistema de altifalantes incorporados no monitor. Pode utilizar o microfone para gravar sons, ou falar com amigos através do iChat. Utilize o painel de preferências Som para gerir a entrada e saída de som.

Para configurar a entrada de som:

1 Seleccione Apple ( Apple ) > Preferências do Sistema, e depois clique em Som.
2 Clique no separador Entrada no painel de preferências Som.

3 Seleccione "Áudio do monitor" para que a entrada do som seja feita através do microfone do monitor.

Para configurar a saída de som:

1 Clique no separador Saída.
2 Seleccione "Áudio do monitor" para ouvir o som através do sistema de altifalantes.

Estas configurações de som são utilizadas sempre que o computador estiver ligado ao monitor. E permanecerão em vigor até que as altere.

Utilização da câmara iSight integrada

Pode utilizar a câmara iSight integrada e o microfone para captar imagens, vídeos e áudio através de aplicações como o iChat, iMovie e Photo Booth.

Para configurar a câmara e o microfone com o iChat:

1 Clique no ícone do iChat na Dock para abrir a aplicação iChat.
2 Seleccione iChat > Preferências, e clique em Áudio/Vídeo.
3 Seleccione "iSight do monitor" no menu instantâneo Câmara.
4 Seleccione "Áudio do monitor" no menu instantâneo Microfone.

Configuração do Apple LED Cinema Display como monitor adicional

Quando deixa o ecrã do computador aberto, pode espelhar a mesma imagem em ambos os ecrãs ou utilizar os monitores como uma ampliação da Secretária. Utilize o painel de preferências Ecrãs para configurar os múltiplos monitores ou a Secretária ampliada.

Para definir os múltiplos monitores ou a Secretária ampliada:

1 Seleccione Apple ( Apple ) > Preferências do Sistema, e depois clique em Ecrãs.
2 Clique em Organização e siga as instruções no ecrã.

Ajuste da cor e do brilho

É possível utilizar o teclado Apple para aumentar (💡) ou reduzir (💡) o brilho do monitor. Pode também utilizar as Preferências do Sistema para ajustar a resolução, o brilho e as definições de cor.

Para ajustar a resolução, o número de cores ou o brilho do monitor:

1 Seleccione Apple ( Apple ) > Preferências do Sistema, e depois clique em Ecrãs.
2 Clique no separador Monitor.
3 Escolha uma resolução ou definição de cores, ou desloque o nível em Brilho para ajustar o brilho.

Para alterar o perfil do monitor ou calibrar o monitor:

1 Clique no separador Cor no painel de preferências Ecrãs.
2 Escolha um perfil de monitor, ou clique em Calibrar para abrir o Assistente de Calibração do Monitor.

Para obter mais informações acerca da calibração do monitor, seleccione Ajuda > Ajuda Mac na barra de menus e pesquise “calibrar”.

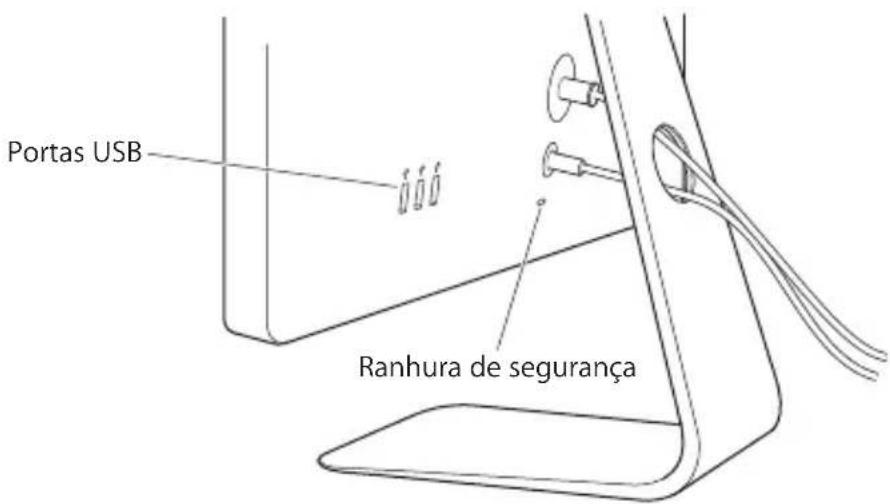

Utilização das portas USB e da ranhura de segurança

O seu monitor possui três portas USB na parte de trás. Utilize estas portas para ligar um rato, teclado, iPhone, iPod ou outro periférico USB. Certifique-se de que o cabo USB do monitor está ligado ao computador.

Para proteger o monitor, utilize a ranhura de segurança para prender um cabo de bloqueio.

Utilização de uma solução de montagem VESA no monitor

É possível prender o monitor a uma solução de montagem alternativa, utilizando o kit adaptador de montagem VESA disponível na Apple Online Store em www.apple.com/pt/store. Utilize o kit para prender o monitor a qualquer solução de montagem compatível com VESA. Basta seguir as instruções incluídas no kit.

Cuidado e segurança

Antes de levantar ou reposicionar o monitor, poderá ser necessário desligar os cabos e o cabo de alimentação. Utilize as técnicas de elevação apropriadas para posicionar o monitor. Ao levantar ou transportar o monitor, segure-o pelas extremidades. Não levante o monitor pelo suporte ou pelo cabo.

Para limpar o ecrã do monitor:

1 Desligue o cabo de alimentação.
2 Utilize o pano fornecido com o monitor ou outro pano macio e seco para limpar o pó do ecrã.

AVISO: Não limpe o ecrã com um detergente que contenha álcool ou acetona. Utilize um detergente específico para ecrãs ou monitores. Nunca pulverize o detergente directamente sobre o ecrã. Ele poderá gotejar para dentro do monitor e causar danos.

Siga estas directrizes de segurança durante a utilização do monitor:

• A única forma de desligar a corrente completamente é desligar o cabo de alimentação. Assegure-se que puxa a ficha e não o cabo.
• Desligue a corrente imediatamente, se o cabo de alimentação estiver gasto ou danificado, se verter algo no monitor, ou se o monitor cair ou ficar danificado de qualquer forma.

AVISO: Utilize apenas o cabo de alimentação fornecido com o monitor. O cabo de alimentação tem uma ficha com ligação à terra de três fios (uma ficha com um terceiro pino de terra) adequada apenas para uma tomada CA de terra. Se não conseguir introduzir a ficha numa tomada porque a tomada não tem ligação à terra, contacte um electricista qualificado para substituir a tomada por uma tomada de terra adequada.

AVISO: O monitor é um componente de alta tensão e não deve ser aberto seja por que motivo for, mesmo quando está desligado. Se o monitor precisar de assistência, consulte “Mais informações, assistência e suporte” na página 116.

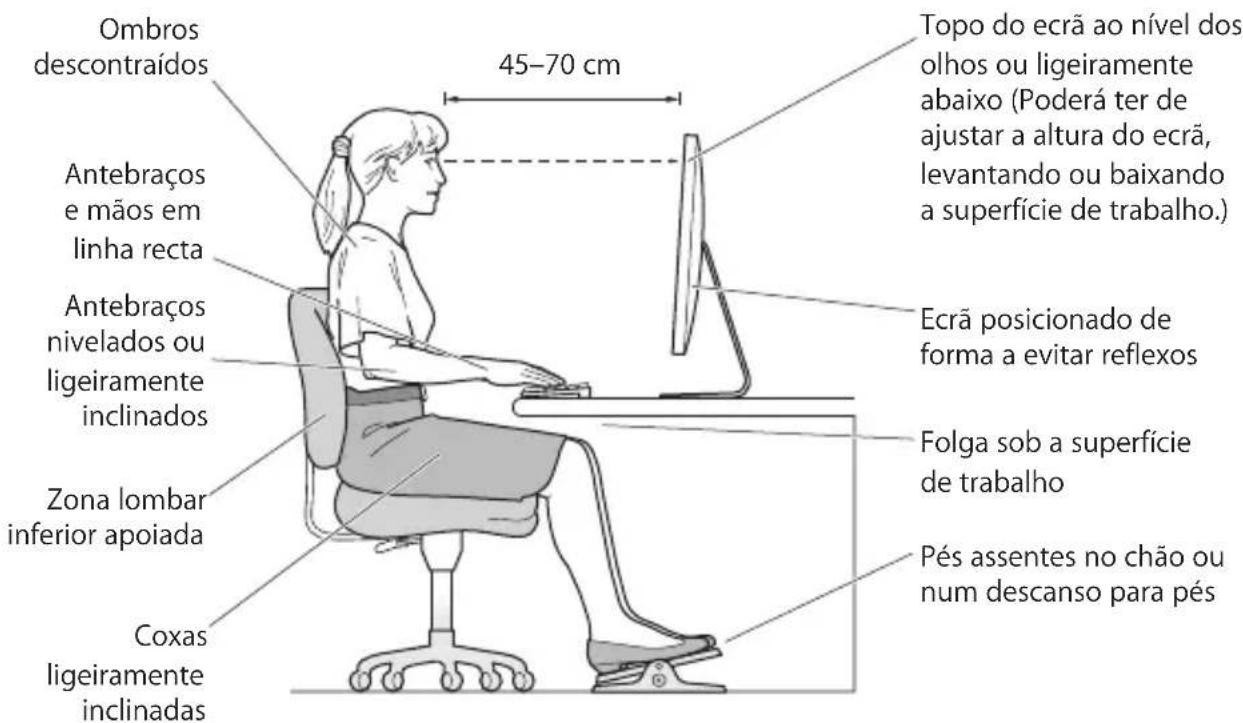

Ergonomia

Estas são algumas directrizes para ajustar o monitor de forma a reduzir o brilho intenso e adaptá-lo ao seu tamanho e forma.

- Disponha o monitor de forma a que o topo do ecrã esteja ligeiramente abaixo do nível dos olhos quando estiver sentado a trabalhar no teclado. A melhor distância entre os olhos e o ecrã deve ser decidida por si, embora a maioria das pessoas pre-fira uma distância de 45 a 70 cm.

- Posicione o monitor, inclinando-o para cima ou para baixo para minimizar o brilho intenso e os reflexos de luzes suspensas e de janelas próximas.

Para obter mais informações acerca de saúde, segurança e manutenção, visite o website da Apple sobre ergonomia em www.apple.com/pt/about/ergonomics.

Resolução de problemas do monitor

Antes de realizar qualquer dos seguintes passos, certifique-se de que o computador está ligado, que o monitor está ligado a uma tomada, que os cabos estão ligados correctamente ao computador e ao monitor, e que o computador não se encontra em modo de suspensão.

Se o ecrã não tiver imagem:

• Verifique novamente os cabos e conectores para garantir que estão bem ligados ao computador e ao monitor.
• Certifique-se de que o computador está ligado e não se encontra em modo de suspensão. Se o ecrã do computador estiver fechado, utilize o teclado externo ou rato para despertar o computador do modo de suspensão.
• Reinicialize a PRAM, reiniciando o computador, enquanto mantém premidas as teclas Comando (✗), Opção, P e R até ouvir o som de arranque pela segunda vez.

Se o ecrã estiver pouco perceptível:

• Certifique-se de que os controlos de brilho do monitor estão bem definidos. Seleccione Apple ( Apple ) > Preferências do Sistema, e depois clique em Ecrãs. Desloque o nível em Brilho para ajustar o brilho.
• Se as cores no monitor estiverem demasiado saturadas ou incorrectas, poderá ser necessário calibrar o monitor. Abra o painel de preferências Ecrãs, clique em Cor, clique em Calibrar, e siga as instruções.

Se o seu computador portátil não carregar:

Certifique-se de que o conector MagSafe do monitor está colocado correctamente na porta de alimentação MagSafe no computador.

Se a câmara iSight integrada, o microfone, os altifalantes ou as portas USB do monitor não estiverem a funcionar:

Certifique-se de que o cabo USB do monitor está completamente ligado à porta USB no computador. A câmara, o microfone, os altifalantes e as portas USB do monitor só funcionam quando este cabo está ligado ao computador.

Mais informações para resolução de problemas

Pode aceder a mais informações para resolução de problemas no website de suporte de ecrãs em: www.apple.com/pt/support/displays.

Mais informações, assistência e suporte

Pode encontrar mais informações acerca do seu monitor no website da Apple e na Ajuda Mac.

Para obter informações sobre Proceda da seguinte forma

Utilização do monitor Seleccione Ajuda > Ajuda Mac, na barra de menus,e pesquise “ecrãs”.
Assistência a ecrãs, suporte,grupos de discussão,resolução de problemase descarga de software	Visite: www.apple.com/pt/support/displays.
As informações mais recentessobre ecrãs	Visite: www.apple.com/pt/displays.
Registo do monitor Visite: www.apple.com/pt/register.

Especificações

• Número do modelo: A1267
- Resolução: 1920 x 1200 @ 60 Hz
- Portas: Três portas USB 2.0 na parte de trás
- Câmara e microfone: Câmara iSight integrada com microfone
- Altifalantes: Altifalantes 2.1 incorporados com saída de 12 W

Dimensões:

• Peso: 9,49 kg
• Altura: 478,38 mm
  • Largura: 573,22 mm
  • Profundidade (com suporte): 197,10 mm
• Visualizável: 609,60 mm (diagonal)

Ambiente de funcionamento:

• Temperatura de funcionamento: 10^ a 35^ C
• Humidade relativa: 20% a 80% (sem condensação)
• Altitude: 0 a 10.000 pés (0 a 3.048 metros)
