MODE D'EMPLOI LED Cinema Display 27 APPLE

22 Installation du moniteur

24 Utilisation du moniteur

28 Entretien et sécurité

29 Ergonomie

31 Dépannage du moniteur

Votre moniteur Apple LED Cinema Display est conçu pour fonctionner parfaitement avec la famille d'ordinateurs MacBook possédant un connecteur Mini DisplayPort. Il comprend un moniteur à écran large à rétro-éclairage par diode électroluminescente de 24 pouces, un connecteur MagSafe pour recharger votre ordinateur MacBook, une caméra iSight intégrée, un système de haut-parleurs et un micro.

Les instructions des pages suivantes vous permettent de configurer et d'utiliser votre nouveau moniteur et de :

• brancher le moniteur sur votre ordinateur ;
• utiliser la caméra, le micro, les haut-parleurs et les ports USB ;
• régler votre moniteur.

Important : lisez soigneusement toutes les instructions d'installation (et les consignes de sécurité à partir de la page 28) avant d'utiliser votre moniteur pour la première fois.

Pour en savoir plus sur les ordinateurs et les cartes graphiques compatibles avec votre moniteur, rendez-vous sur www.apple.com/fr/displays.

Installation du moniteur

Suivez ces étapes afin de configurer votre moniteur Apple LED Cinema Display:

1 Retirez le film protecteur du moniteur et des câbles.
2 Branchez le câble d'alimentation sur le moniteur, puis la fiche CA dans une prise de courant avec mise à la terre.
3 Branchez le câble Mini DisplayPort sur votre ordinateur, comme illustré ci-dessous.

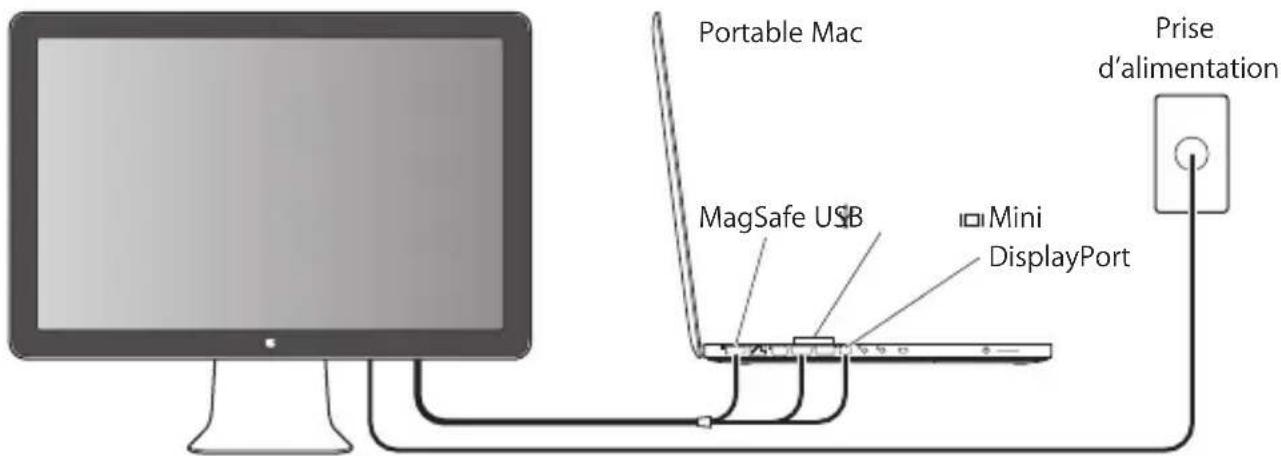

Moniteur Apple LED Cinema Display

Portable Mac MagSafe USB Mini DisplayPort Prise d'alimentation

4 Branchez le câble USB sur votre ordinateur pour utiliser la caméra iSight, les haut-parleurs, le micro et les ports USB intégrés du moniteur.
5 Branchez le connecteur MagSafe sur le port secteur MagSafe de votre ordinateur pour recharger la batterie et alimenter votre ordinateur.
6 Appuyez sur le bouton d'alimentation de l'ordinateur pour l'allumer. Le moniteur s'allume automatiquement lorsque vous mettez l'ordinateur sous tension.

Installation de votre ordinateur avec le couvercle fermé

Vous pouvez fermer le couvercle de votre ordinateur et utiliser votre moniteur Apple LED Cinema Display. Suivez les instructions d'installation à la page précédente et assurez-vous que le connecteur MagSafe du moniteur est branché sur le port secteur MagSafe de votre ordinateur.

Pour utiliser votre moniteur Apple LED Cinema Display avec le moniteur de votre ordinateur fermé :

1 Branchez un clavier et une souris USB externes sur le port USB de votre moniteur ou utilisez l'Assistant réglages Bluetooth® pour installer un clavier et une souris sans fil.
2 Assurez-vous que votre ordinateur est activé.
3 Fermez le moniteur de votre ordinateur pour le mettre en mode veille.
4 Attendez quelques secondes, puis appuyez sur n'importe quelle touche du clavier externe ou déplacez la souris pour réactiver votre ordinateur.

Utilisation du moniteur

Votre moniteur Apple LED Cinema Display possède une caméra iSight, un micro et un système de haut-parleurs intégrés. La connexion USB entre le moniteur et votre ordinateur active ces fonctionnalités.

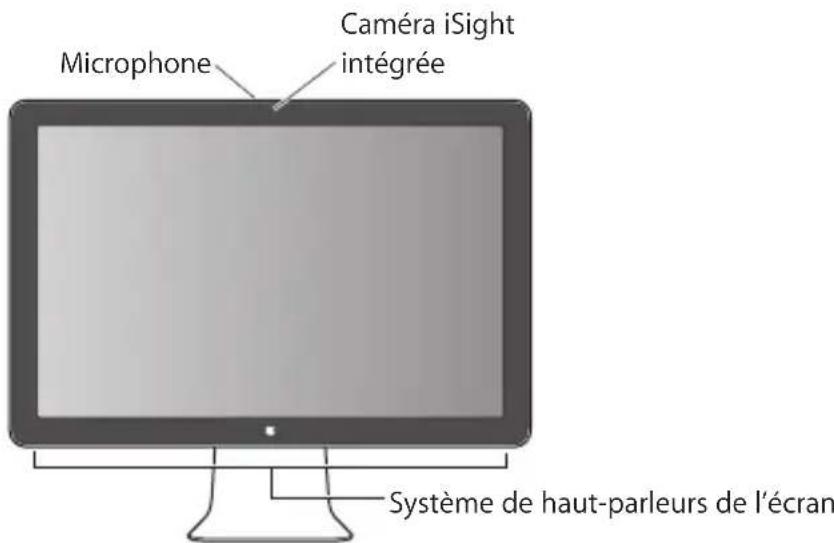

Microphone Caméra iSight intégrée Système de haut-parleurs de l'écran

Configuration de l'entrée et de la sortie audio

Vous pouvez écouter de la musique, des films, des jeux et des fichiers multimédia grâce au système de haut-parleurs de votre moniteur. Le micro vous permet d'enregistrer des sons ou de parler avec des amis à l'aide d'iChat. Utilisez les Préférences audio pour gérer l'entrée et la sortie audio.

Pour configurer l'entrée audio :

1 Sélectionnez le menu Pomme (💡) > Préférences Système puis cliquez sur Son.
2 Cliquez sur l'onglet Entrée dans Préférences audio.

3 Sélectionnez Audio du moniteur pour utiliser le micro de votre moniteur comme entrée audio.

Pour configurer la sortie audio :

1 Cliquez sur l'onglet Sortie.

2 Sélectionnez Audio du moniteur pour utiliser le système de haut-parleurs de votre moniteur comme sortie audio.

Ces réglages sonores sont utilisés chaque fois que votre ordinateur est connecté à votre moniteur. Ils restent actifs jusqu'à ce que vous les modifiiez.

Utilisation de la caméra iSight intégrée

La caméra iSight et le microphone intégrés vous permettent de capturer des images, de la vidéo et de l'audio avec des applications comme iChat, iMovie et Photo Booth.

Pour configurer la caméra et le micro avec iChat :

1 Cliquez sur l'icône iChat dans le Dock pour ouvrir l'application iChat.

2 Choisissez iChat > Préférences, puis cliquez sur Audio/Vidéo.

3 Choisissez iSight du moniteur dans le menu local Caméra.

4 Choisissez Audio du moniteur dans le menu local Micro.

Configuration de votre Apple LED Cinema Display comme moniteur supplémentaire

Lorsque vous gardez le moniteur de votre ordinateur ouvert, vous pouvez afficher la même image sur les deux moniteurs ou bien les utiliser comme extension de votre bureau. Utilisez Préférences Moniteurs pour configurer la recopie vidéo ou le bureau étendu.

Pour configurer la recopie vidéo ou le bureau étendu :

1 Sélectionnez le menu Pomme ( Apple ) > Préférences Système puis cliquez sur Moniteurs.
2 Cliquez sur Disposition et suivez les instructions à l'écran.

Réglage de la couleur et de la luminosité

Vous pouvez utiliser votre clavier Apple Keyboard pour augmenter (☀️) ou réduire (☀️) la luminosité de votre moniteur. Les Préférences Système vous permettent également de régler la résolution, la luminosité et la balance des couleurs.

Pour régler la résolution, le nombre de couleurs ou la luminosité de votre écran :

1 Sélectionnez le menu Pomme (✗) > Préférences Système puis cliquez sur Moniteurs.
2 Cliquez sur l'onglet Moniteur.
3 Choisissez un réglage de résolution ou de couleur ou faites glisser le curseur pour régler la luminosité.

Pour changer le profil de moniteur ou étalonner votre moniteur :

1 Cliquez sur l'onglet Couleur dans Préférences Moniteurs.
2 Choisissez un profil de moniteur ou cliquez sur Étalonner pour ouvrir l'assistant de l'outil d'étalonnage du moniteur.

Pour en savoir plus sur l'étalonnage de votre moniteur, sélectionnez Aide > Aide Mac dans la barre des menus et effectuez une recherche sur « étalonner ».

Utilisation des ports USB et du logement de sécurité

Votre moniteur présente trois ports USB à l'arrière. Utilisez-les pour brancher une souris, un clavier, un iPhone, un iPod ou d'autres périphériques USB. Assurez-vous que le câble USB du moniteur est branché sur votre ordinateur.

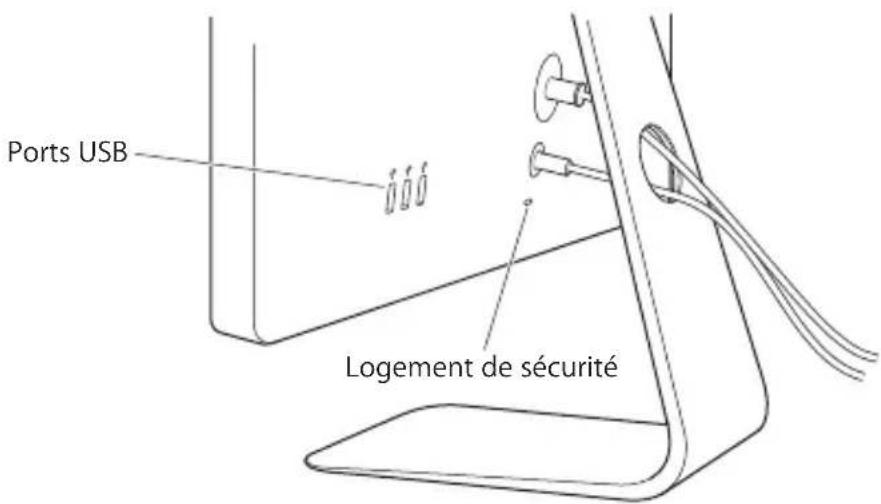

Ports USB Logement de sécurité

Pour protéger votre moniteur, utilisez le logement de sécurité pour attacher un câble de sécurité.

Utilisation d'une solution de montage VESA avec votre moniteur

Il est possible d'utiliser d'autres configurations de montage à l'aide du kit VESA Mount Adapter en vente sur l'Apple Store en ligne à l'adresse www.apple.com/fr/store. Utilisez ce kit pour connecter votre moniteur à n'importe quelle configuration de montage compatible avec la norme VESA. Suivez les instructions qui accompagnent le kit de montage.

Entretien et sécurité

Avant de soulever ou déplacer votre moniteur, il peut s'avérer nécessaire de débrancher les différents câbles, dont le câble d'alimentation. Lorsque vous soulevez ou déplacez le moniteur, utilisez la méthode la plus adéquate. Tenez-le toujours par les côtés, jamais par le support ou le câble d'alimentation.

Pour nettoyer votre écran, procédez comme suit :

1 Débranchez le câble d'alimentation.
2 Utilisez le tissu fourni avec le moniteur ou tout autre tissu doux et sec pour dépoussiérer l'écran.

AVERTISSEMENT : ne nettoyez pas l'écran à l'aide d'un produit nettoyant contenant de l'alcool ou de l'acétone. Utilisez un produit destiné à nettoyer les écrans. Ne projetez jamais directement le produit nettoyant directement sur l'écran. Le produit risque de s'infiltrer à l'intérieur du moniteur et d'entraîner des dégâts.

Suivez ces consignes de sécurité lors de l'utilisation de votre moniteur :

- Le seul moyen de couper entièrement l'alimentation est de débrancher le câble d'alimentation. Ce faisant, veillez à tirer sur la prise et non sur le câble.

- Coupez immédiatement l'alimentation si le câble d'alimentation est détérioré, si vous avez renversé un liquide sur le moniteur, ou si ce dernier est tombé ou a subi une détérioration.

AVERTISSEMENT : utilisez uniquement le câble d'alimentation fourni avec votre moniteur. Le câble d'alimentation est constitué d'une prise de terre à trois fils (une prise équipée d'une troisième broche reliée à la masse) que vous ne pouvez brancher qu'à une prise de courant alternatif. Si vous ne parvenez pas à insérer la fiche dans une prise parce que celle-ci n'est pas mise à la terre, contactez un électricien agréé qui se chargera de remplacer la prise par une prise mise à la terre adéquate.

AVERTISSEMENT : votre moniteur est un composant haute tension et ne doit être ouvert ou démonté sous aucun prétexte, même s'il est débranché. Si votre moniteur doit être révisé ou réparé, voir « Informations, services et assistance » à la page 32.

Ergonomie

Veuillez trouver ci-après quelques recommandations pour régler votre moniteur pour réduire la luminosité et pour placer le moniteur de façon à respecter votre morphologie.

- Disposez le moniteur de façon à ce que la partie supérieure soit située légèrement en dessous de vos yeux lorsque vous êtes assis(e) devant le clavier de l'ordinateur. Il vous appartient de juger de la meilleure distance entre vos yeux et l'écran. Elle se situe en général entre 45 et 70 cm.

- Positionnez le moniteur en le faisant pivoter vers le haut ou le bas pour limiter tout éblouissement ou reflet sur l'écran, notamment lorsque l'écran est placé sous un éclairage ou près d'une fenêtre.

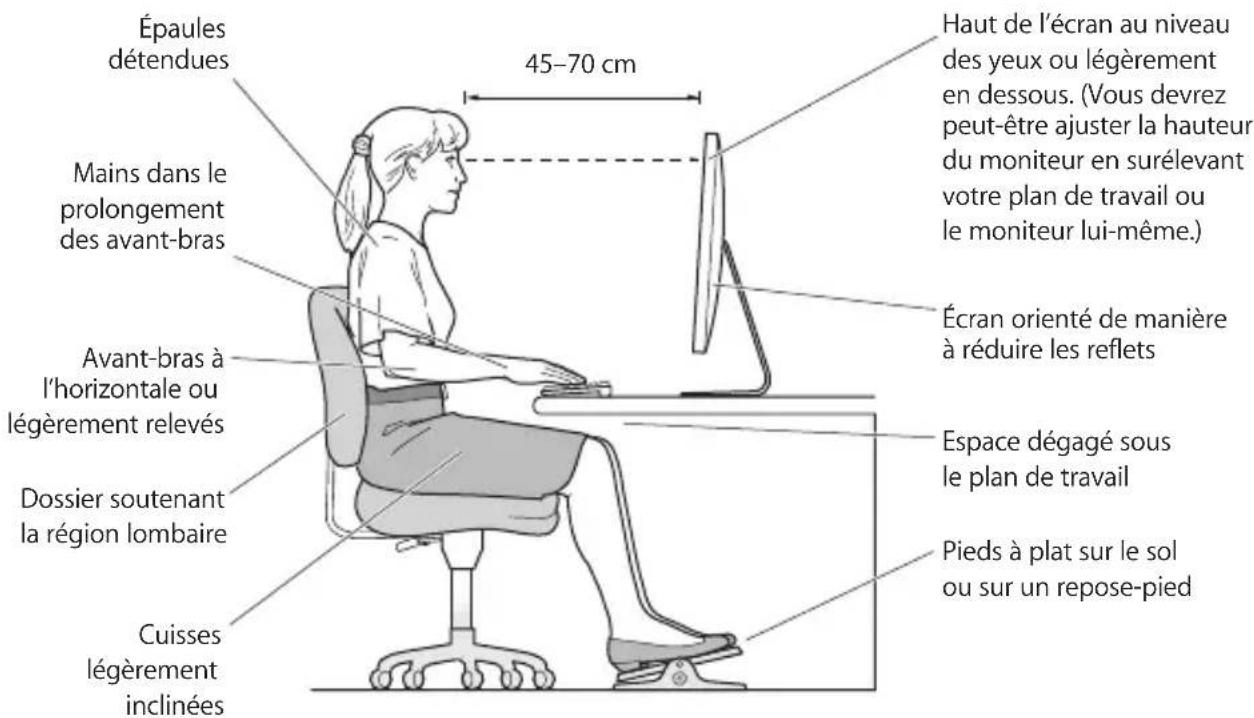

Épaules détendues Mains dans le prolongement des avant-bras Avant-bras à l'horizontale ou légèrement relevés Dossier soutenant la région lombaire Cuisses légèrement inclinées 45–70 cm Haut de l'écran au niveau des yeux ou légèrement en dessous. (Vous devrez peut-être ajuster la hauteur du moniteur en surélevant votre plan de travail ou le moniteur lui-même.) Écran orienté de manière à réduire les reflets Espace dégagé sous le plan de travail Pieds à plat sur le sol ou sur un repose-pied

Pour en savoir plus sur la santé, la sécurité et l'entretien du moniteur, rendez-vous sur le site web d'Apple consacré à l'ergonomie à l'adresse www.apple.com/fr/about/ergonomics.

Dépannage du moniteur

Avant d'effectuer les étapes ci-dessous, vérifiez que votre ordinateur est allumé, que le moniteur est branché sur une prise, que tous les câbles sont correctement branchés entre votre ordinateur et le moniteur et que l'ordinateur n'est pas en mode veille.

Si aucune image n'apparaît à l'écran :

• Vérifiez à nouveau que les câbles et les connecteurs sont correctement branchés sur l'ordinateur et le moniteur.
• Assurez-vous que votre ordinateur est allumé et non en mode veille. Si le moniteur de votre ordinateur est fermé, utilisez le clavier ou la souris externe pour réactiver l'ordinateur.
• Réinitialisez la PRAM en redémarrant votre ordinateur tout en maintenant les touches Commande (Ж), Option, P, et R enfoncées jusqu'à ce que vous entendiez le signal de démarrage une seconde fois.

Si l'écran n'est pas suffisamment éclairé :

• Vérifiez que les commandes de luminosité du moniteur sont correctement réglées. Sélectionnez le menu Pomme ( Apple ) > Préférences Système, puis cliquez sur Moniteurs. Faites glisser le curseur pour régler la luminosité.
• Si les couleurs s'affichant sur le moniteur sont trop saturées ou sont incorrectes, il peut s'avérer judicieux de l'étalonner. Ouvrez les préférences Moniteurs, cliquez sur Couleur, puis sur Étalonner et suivez les instructions.

Si votre ordinateur portable ne se recharge pas :

Assurez-vous que le connecteur MagSafe de votre moniteur est correctement branché sur le port secteur MagSafe de votre ordinateur.

Si la caméra iSight, le micro, les haut-parleurs et les ports USB intégrés au moniteur ne fonctionnent pas :

Assurez-vous que le câble USB du moniteur est correctement branché sur le port USB de votre ordinateur. La caméra, le micro, les haut-parleurs et les ports USB du moniteur ne fonctionnent que lorsque ce câble est branché sur votre ordinateur.

Autres informations de dépannage

D'autres renseignements concernant le dépannage sont disponibles sur le site web d'assistance des moniteurs à l'adresse suivante : www.apple.com/fr/support/displays.

Vous trouverez des renseignements complémentaires à propos de votre moniteur sur le site web d'Apple et dans l'Aide Mac.

Pour Procédez comme suit

Utilisation du moniteur Sélectionnez Aide > Aide Mac dans la barre des menus, puis recherchez « moniteur ».
Service, assistance, forums de discussion, dépannage et téléchargements de logiciels pour les moniteurs	Rendez-vous à l’adresse :www.apple.com/fr/support/displays.
Les toutes dernières informations sur les moniteurs	Rendez-vous à l’adresse : www.apple.com/fr/displays.
Enregistrement du moniteur	Rendez-vous à l’adresse : www.apple.com/fr/register.

Spécifications

• Numéro de modèle : A1267
  • Résolution : 1920 x 1200 à 60 Hz
• Ports : trois ports USB 2.0 à l'arrière
• Caméra et micro : caméra iSight intégrée avec micro
• Haut-parleurs : haut-parleurs 2.1 intégrés avec sortie de 12 W

Dimensions :

• Poids : 9,49 kg (20,92 livres)
  • Hauteur : 478,38 mm (18,84 pouces)
  • Largeur : 573,22 mm (22,57 pouces)
  • Profondeur (support compris): 197,10 mm (7,76 pouces)
  • Diagonale visible : 609,60 mm (24 pouces)

Environnement de fonctionnement :

• Température de fonctionnement : 10 °C à 35 °C
• Humidité relative : 20 % à 80 % (sans condensation)
• Altitude : 0 à 3 048 mètres (0 à 10 000 pieds)

Einführung

Complies with the Canadian ICES-003 Class B specifications. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Union Européenne: informations sur l'élimination

Le symbole ci-dessus signifie que vous devez vous débarasser de votre produit sans le mélanger avec les ordures ménagères, selon les normes et la législation de votre pays. Lorsque ce produit n'est plus utilisable, portez-le dans un centre de traitement des déchets agréé par les autorités locales. Certains centres acceptent les produits gratuitement. Le traitement et le recyclage séparé de votre produit lors de son élimination aideront à préserver les ressources naturelles et à protéger l'environnement et la santé des êtres humains.
