MANUAL DE USUARIO LED Cinema Display 27 APPLE

78 Instalación de la pantalla

80 Utilización de la pantalla

84 Mantenimiento y seguridad

85 Ergonomía

87 Solución de problemas con la pantalla

88 Más información, servicio y soporte

89 Especificaciones

91 Introduktion

92 Opstille skærmen

94 Bruge skærmen

La pantalla Apple LED Cinema Display ha sido diseñada para utilizarse con la familia de ordenadores MacBook equipados con un conector Mini DisplayPort. Incorpora una pantalla LED panorámica de 24 pulgadas, un conector MagSafe para recargar el MacBook, una cámara iSight integrada, un sistema de altavoces y un micrófono.

Las instrucciones que figuran en las próximas páginas le ayudarán a instalar y usar su nueva pantalla, y en concreto a:

• conectar la pantalla al ordenador;
• usar la cámara, el micrófono, los altavoces y los puertos USB;
• configurar los ajustes de la pantalla.

Importante: Lea detenidamente todas las instrucciones de instalación (así como la información sobre seguridad de la página 84) antes de usar la pantalla por primera vez.

Para obtener más información acerca de determinados modelos de ordenadores y de tarjetas gráficas compatibles con su pantalla, visite www.apple.com/es/displays.

Instalación de la pantalla

Siga los pasos que se detallan a continuación para instalar su pantalla Apple LED Cinema Display:

1 Retire el plástico protector de la pantalla y de los cables.
2 Conecte el cable de alimentación a la pantalla y enchúfelo en una toma de corriente con toma de tierra.

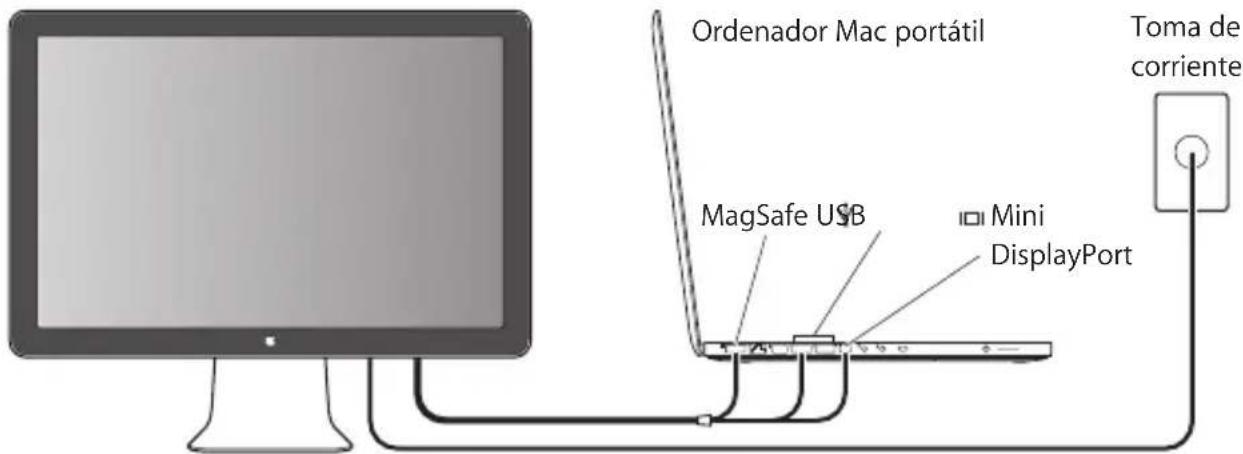

3 Conecte el cable Mini DisplayPort al ordenador, tal como se muestra en la imagen.

Pantalla Apple LED Cinema Display

Ordenador Mac portátil MagSafe USB Mini DisplayPort Toma de corriente

4 Conecte el cable USB al ordenador para usar la cámara iSight integrada, los altavoces, el micrófono y los puertos USB de la pantalla.
5 Inserte el conector MagSafe en el puerto de alimentación MagSafe del ordenador para cargar la batería y proporcionar alimentación al ordenador.
6 Pulse el botón de arranque del ordenador para encenderlo. La pantalla se encenderá automáticamente cuando se encienda el ordenador.

Configuración del ordenador con la pantalla integrada cerrada

Si lo desea, puede cerrar la pantalla integrada del ordenador y usar únicamente la pantalla Apple LED Cinema Display. Siga las instrucciones de instalación de la página anterior y asegúrese de que el conector MagSafe de la pantalla está conectado al puerto de alimentación MagSafe del ordenador.

Para usar la pantalla Apple LED Cinema Display con la pantalla integrada del ordenador cerrada:

1 Conecte un teclado USB externo y un ratón al puerto USB de la pantalla o utilice el Asistente Configuración Bluetooth® para configurar un teclado y un ratón inalámbricos.
2 Asegúrese de que el ordenador está encendido.
3 Cierre la pantalla del ordenador para ponerlo en reposo.
4 Espere unos segundos y, a continuación, pulse cualquier tecla del teclado externo o mueva el ratón para activar el ordenador.

Utilización de la pantalla

La pantalla Apple LED Cinema Display incorpora una cámara iSight integrada, un micrófono y un sistema de altavoces. La conexión USB entre la pantalla y el ordenador permite el funcionamiento de estas funciones.

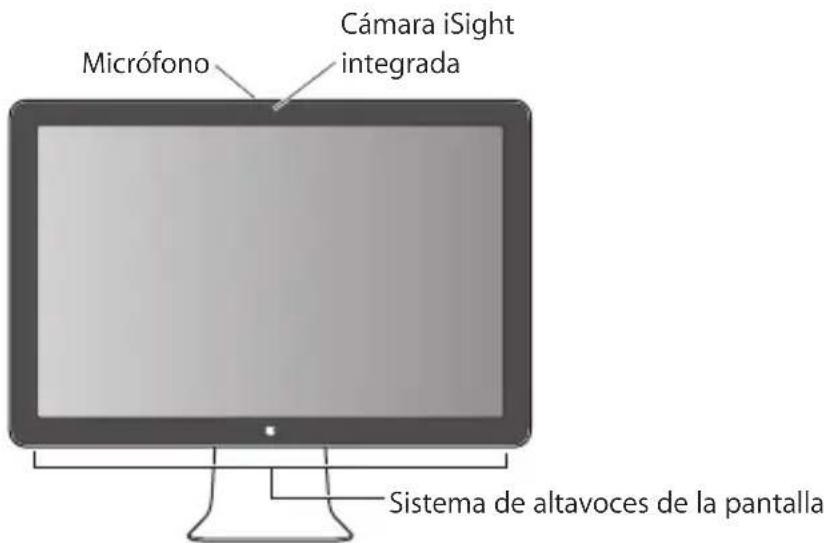

Micrófono Cámara iSight integrada Sistema de altavoces de la pantalla

Configuración de la entrada y la salida de sonido

Puede escuchar música, películas, juegos y archivos multimedia a través del sistema de altavoces de la pantalla. Puede usar el micrófono para grabar sonidos o hablar con sus amigos mediante iChat. Utilice el panel de preferencias Sonido para configurar la entrada y la salida de sonido.

Para configurar la entrada de sonido:

1 Seleccione Apple ( Apple ) > Preferencias del Sistema y haga clic en Sonido.
2 Haga clic en la pestaña Entrada del panel de preferencias Sonido.

3 Seleccione la opción "Audio de la pantalla" para utilizar el micrófono de la pantalla como entrada de audio.

Para configurar la salida de sonido:

1 Haga clic en la pestaña Salida.

2 Seleccione "Audio de la pantalla" para escuchar el sonido a través del sistema de altavoces de la pantalla.

Estos ajustes de sonido se usarán siempre que la pantalla esté conectada al ordenador. Si no los cambia, se mantendrán de forma permanente.

Uso de la cámara iSight integrada

Puede usar la cámara iSight integrada y el micrófono para capturar imágenes estáticas, vídeo y audio con diversas aplicaciones, como iChat, iMovie y Photo Booth.

Para configurar la cámara y el micrófono con iChat:

1 Haga clic en el icono de iChat situado en el Dock para abrir la aplicación iChat.
2 Seleccione iChat > Preferencias y, a continuación, haga clic en Audio/Vídeo.
3 Seleccione "iSight de la pantalla" en el menú local Cámara.
4 Seleccione "Audio de la pantalla" en el menú local Micrófono.

Configuración de la pantalla Apple LED Cinema Display como pantalla adicional

Si deja la pantalla integrada del ordenador abierta, podrá ver la misma imagen en ambas pantallas o bien usarlas para ampliar el escritorio. Para configurar estas dos modalidades (duplicado de vídeo o escritorio ampliado), utilice el panel de preferencias Pantallas.

Para configurar la modalidad de duplicado de vídeo o la de escritorio ampliado:

1 Seleccione Apple ( Apple ) > Preferencias del Sistema y haga clic en Pantallas.

2 Haga clic en Alineación y siga las instrucciones que aparecen en pantalla.

Ajuste del color y del brillo

Puede usar el teclado Apple Keyboard para aumentar (☀️) o reducir (☀️) el brillo de la pantalla. También pueden ajustarse los ajustes de resolución, brillo y colores desde Preferencias del Sistema.

Para ajustar la resolución, el número de colores y el brillo de la pantalla:

1 Seleccione Apple ( Apple ) > Preferencias del Sistema y haga clic en Pantallas.

2 Haga clic en la pestaña Pantalla.

3 Seleccione una resolución o un ajuste de color, o bien arrastre el regulador de brillo para ajustar el brillo de la pantalla.

Para cambiar el perfil de la pantalla o para calibrarla:

1 Haga clic en la pestaña Color del panel de preferencias Pantallas.

2 Seleccione un perfil o haga clic en Calibrar para abrir el Asistente del Calibrador de Pantalla.

Para obtener más información acerca de cómo calibrar su pantalla, seleccione Ayuda > "Ayuda Mac" en la barra de menús y, a continuación, busque "calibrar".

Uso de los puertos USB y de la ranura de seguridad

La pantalla tiene tres puertos USB en la parte posterior. Úselos para conectar un ratón, un teclado, un iPhone, un iPod u otro dispositivo periférico USB. Asegúrese de que el cable USB de la pantalla está conectado al ordenador.

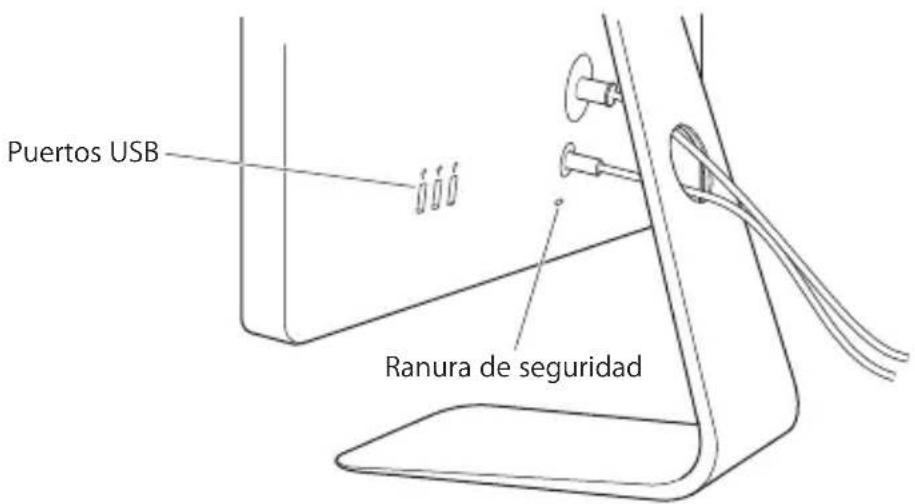

Puertos USB Ranura de seguridad

Para proteger la pantalla, use la ranura de seguridad con un cable de seguridad.

Utilización de una solución de montaje VESA con la pantalla

Puede colocar su pantalla en otros soportes alternativos mediante el kit de adaptadores de montaje VESA, que puede adquirirse a través de la tienda Apple Store en Internet (www.apple.com/es/store). Con este kit podrá usar diversos soportes compatibles con el estándar VESA con su pantalla. Sólo tiene que seguir las instrucciones del kit.

Mantenimiento y seguridad

Antes de levantar la pantalla o cambiarla de lugar, debe desconectar los cables y el cable de alimentación. Cuando levante la pantalla, hágalo de la forma adecuada. Sosténgala siempre por los bordes para levantarla o trasladarla. No la levante por el pie o el cable.

Para limpiar la pantalla:

1 Desconecte el cable de alimentación.
2 Use el paño que venía incluido con la pantalla u otro paño suave y seco para quitarle el polvo.

ADVERTENCIA: No utilice ningún producto que contenga alcohol o acetona. Use un limpiador específico para pantallas y no lo aplique directamente sobre ella, pues podría filtrarse hacia el interior de la pantalla y provocar daños.

Siga estas instrucciones de seguridad para usar la pantalla:

• La única manera de desconectar completamente la pantalla de la corriente es desenchufar el cable de alimentación. Recuerde tirar del enchufe, no del cable.
• Desconecte el ordenador de la corriente inmediatamente si el cable de alimentación está roto o dañado, si se derrama líquido sobre la pantalla o si ésta sufre una caída o está dañada.

ADVERTENCIA: Utilice únicamente el cable de alimentación que venía con la pantalla. El cable de alimentación tiene un enchufe con toma de tierra y sólo puede acoplarse a una toma de CA del mismo tipo. Si no puede introducir el enchufe en la toma de corriente porque ésta no posee toma de tierra, póngase en contacto con un electricista para sustituir la toma de corriente por una adecuada.

ADVERTENCIA: La pantalla es un componente de alto voltaje y por ello no debe abrirse bajo ninguna circunstancia, incluso aunque esté desenchufada. Si es necesario reparar la pantalla, consulte el apartado "Más información, servicio y soporte" en la página 88.

Ergonomía

Siga estos consejos para eliminar los reflejos de la pantalla y colocarla de la manera que le resulte más cómoda y adecuada.

- Coloque la pantalla de forma que la parte superior quede ligeramente por debajo de la altura de sus ojos cuando esté sentado ante el teclado. La distancia desde sus ojos a la pantalla depende de sus preferencias, aunque la mayoría de los usuarios se sitúan a una distancia de entre 45 y 70 cm.

- Ajuste la posición de la pantalla inclinándola hacia arriba o hacia abajo para minimizar los reflejos causados por la luz procedente de lámparas de techo y ventanas cercanas.

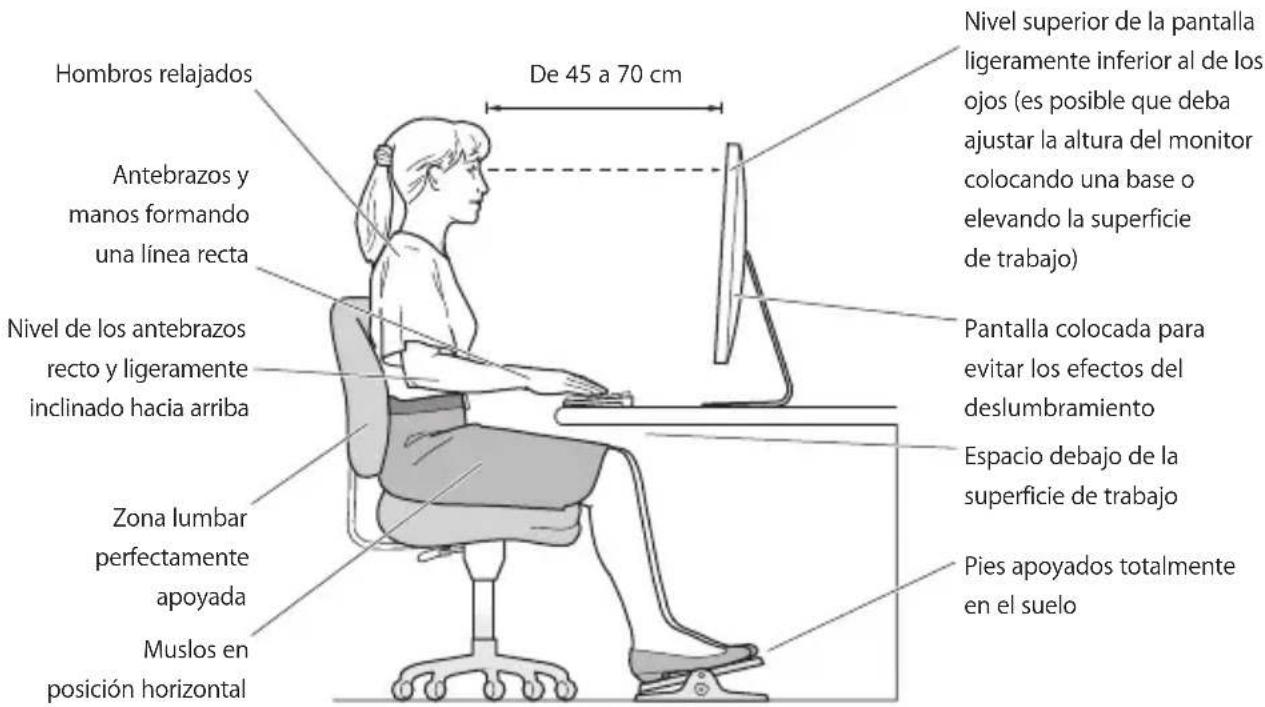

Hombros relajados Antebrazos y manos formando una línea recta Nivel de los antebrazos recto y ligeramente inclinado hacia arriba Zona lumbar perfectamente apoyada Muslos en posición horizontal De 45 a 70 cm Nivel superior de la pantalla ligeramente inferior al de los ojos (es posible que deba ajustar la altura del monitor colocando una base o elevando la superficie de trabajo) Pantalla colocada para evitar los efectos del deslumbramiento Espacio debajo de la superficie de trabajo Pies apoyados totalmente en el suelo

Si desea más información sobre salud, seguridad y mantenimiento, visite el sitio web de Apple sobre ergonomía (www.apple.com/es/about/ergonomics).

Solución de problemas con la pantalla

Antes de realizar alguna de las acciones que indicamos en este apartado, compruebe que el ordenador esté encendido, que la pantalla esté enchufada a una toma de corriente, que todos los cables estén conectados adecuadamente al ordenador y a la pantalla, y que el ordenador no esté en modo de reposo.

Si no se ve nada en la pantalla:

• Vuelva a comprobar los cables y los conectores para asegurarse de que estén bien conectados al ordenador y a la pantalla.
• Asegúrese de que el ordenador esté encendido y no se encuentre en modo reposo. Si la pantalla integrada de su ordenador está cerrada, use el teclado externo o el ratón para activar el ordenador si estaba en reposo.
• Reinicie la PRAM reiniciando el ordenador mientras pulsa las teclas Comando (⌘), Opción, P y R simultáneamente hasta que oiga el sonido de arranque por segunda vez.

Si la pantalla se ve oscura:

• Compruebe también que los controles de brillo de la pantalla estén ajustados correctamente. Seleccione Apple ( Apple ) > Preferencias del Sistema y haga clic en Pantallas. Arrastre el regulador de brillo para ajustar el brillo de la pantalla.
• Si los colores de la pantalla están demasiado saturados o no se visualizan correctamente, puede que sea necesario calibrar la pantalla. Abra el panel de preferencias Pantallas, haga clic en Color, haga clic en Calibrar y siga las instrucciones.

Si su ordenador portátil no se está cargando:

Asegúrese de que el conector MagSafe de la pantalla esté conectado correctamente al puerto de alimentación MagSafe del ordenador.

Si la cámara iSight integrada, el micrófono, los altavoces o los puertos USB de la pantalla no funcionan:

Asegúrese de que el cable USB de la pantalla esté conectado firmemente al puerto USB del ordenador. La cámara, el micrófono, los altavoces y los puertos USB de la pantalla solo funcionan si este cable está conectado al ordenador.

Información adicional sobre solución de problemas

Puede encontrar más información sobre la solución de problemas en la página web de soporte para pantallas: www.apple.com/es/support/displays.

Más información, servicio y soporte

Puede encontrar más información sobre su pantalla en la página web de Apple y en la Ayuda Mac.

Para obtenerinformación sobre...	Haga lo siguiente
Utilización de la pantalla Seleccione Ayuda > “Ayuda Mac” en la barra de menús y busque “pantallas”.
Servicio, soporte, foros de debate, solución de problemas y descargas de software relacionadas con las pantallas	Vaya a: www.apple.com/es/support/displays.
La información más reciente sobre pantallas	Vaya a: www.apple.com/es/displays.
Registro de la pantalla Vaya a: www.apple.com/es/register.

Especificaciones

• Número de modelo: A1267
• Resolución: 1920 x 1200 a 60 Hz
• Puertos: tres puertos USB 2.0 en la parte posterior
• Cámara y micrófono: cámara iSight integrada con micrófono
• Altavoces: altavoces 2.1 integrados con una salida de 12 W

Dimensiones:

• Peso: 9,49 kg
• Altura: 478,38 mm
• Anchura: 573,22 mm
  • Profundidad (con soporte): 197,10 mm
• Tamaño de la pantalla: 24 pulgadas (609,60 mm) en diagonal

Entorno operativo

• Temperatura operativa: de 10 a 35 °C
• Humedad relativa: 20–80% (sin condensación)
• Altitud: de 0 a 3.048 metros
