MANUAL DE UTILIZADOR CMPT-STL6T5 Infiniton

• 3 velocidades
  • 3 filtro de grasa metalico
• 2 luces LED

1.Especificação de seu exaustor ....1
2.Informações importantes sobre segurança....2-4
3. Usando o seu exaustor ....5
4.Limpeza e manutenção ....6-8
5.Instalação 9-13

5.1. Conexão elétrica 9
5.2. Antes de iniciar a instalação....9-10
5.3.Instalando o seu exaustor....10-13
5.4.Modo de extração e modo de recirculação .....13

6.Solução de problemas ....14
7. Conexão elétrica ....15
8.Serviços de pós-venda....15

1. ESPECIFICAÇÃO DO SEU COZEDOR

Antes de usar o seu exaustor, saiba mais sobre as especificações do seu produto, incluindo as instruções de segurança e operacionais. Enquanto isso, o seu exaustor será instalado corretamente se estiver de acordo com este método mencionado no manual do usuário.

Dimensão

Comprimento (Tampa) 600mm

Largura (Capa) 500mm

Altura (tampa) 845 mm

Dimensão da seção da chaminé:

150mm×2000mm

O seu exaustor de aço inoxidável está equipado com:

Tang Motor tangencial de alta extração

• operação de controle de botão
• 3 velocidades
  • 3 filtro de gordura metálico
• 2 luzes LED

Capacidade de extração: 1050 m³ / hr

Porção extensível: um par de filtros de carvão ativado com circulação de ar.

2. INFORMAÇÕES IMPORTANTES DE SEGURANÇA

Sua segurança é da maior importância para nós. Por favor, certifique-se de ler este manual de instruções antes de tentar instalar ou usar o aparelho. Se você não tiver certeza de qualquer informação contida neste livreto, entre em contato com o Departamento Técnico.

IMPORTANTE: Qualquer trabalho de instalação deve ser realizado por um eletricista qualificado ou pessoa competente.

• exaustor deve ser instalado de acordo com as instruções de instalação e todas as medições seguidas.
• Se o exaustor estiver instalado para uso acima de um aparelho a gás, a provisão de ventilação deve estar de acordo com o Regulamento de Segurança do Gás.
• É perigoso alterar as especificações ou modificar este produto de qualquer forma. Não mexa nem tente modificar o aparelho de qualquer forma.
• Ao instalar o exaustor, certifique-se de que as seguintes distâncias recomendadas estejam sendo observadas entre a parte superior do fogão e a parte inferior do exaustor:

√ Fogões elétricos: 700mm
√ Fogões a gás: 700mm
√ Fogões de carvão / óleo: 800mm

IMPORTANTE: NÃO COLOQUE A TAMPA DO COZEDOR A MENOS DE 700 mm ACIMA DO SEU FOGÃO.

• Quando instalados entre armários de parede adjacentes, os armários não devem ficar suspensos na placa.
• As bordas do exaustor são afiadas - lembre-se disso ao manusear o aparelho, especialmente durante a instalação e a limpeza. NÃO LIMPE EM ATRÁS DOS FILTROS GRESE!
• Se a sala onde o exaustor for utilizado contiver um aparelho de queima de

combustível, como uma caldeira de aquecimento central, então a chaminé deve ser do tipo selada ou equilibrada.

Se outros tipos de chaminé ou eletrodoméstico estiverem instalados, certifique-se de

que haja um suprimento adequado de ar na sala.

- Quando o exaustor estiver sendo usado em sua função de extração, certifique-se de que o duto de ventilação de fumaça seja de materiais à prova de fogo, e os cantos dobrados sejam

maiores que 90 graus, caso contrário, isso afetará o funcionamento normal do

exaustor.

- Assegure-se de que o duto para a função extrator tenha o mesmo diâmetro do orifício de saída até o final.

- Evite que crianças pequenas usem, brinquem ou mexam no exaustor. As crianças mais velhas e as pessoas informadas devem ser supervisionadas se estiverem usando o exaustor.

- O seu exaustor é apenas para uso doméstico.

- Por favor, descarte o material de embalagem com cuidado - as crianças são especialmente vulneráveis a ele.

- O óleo sujo é um risco de incêndio ainda maior.

- Sempre coloque tampas em panelas e frigideiras quando cozinhar em um fogão a gás.

- O fabricante se recusa a aceitar qualquer responsabilidade por danos causados ao capô ou por incêndio no caso de não observação dos avisos de segurança contra incêndio nestas instruções.

- Lembre-se que quando no modo de extração, o seu exaustor está removendo o ar do seu quarto. Certifique-se de que as medidas de ventilação adequadas estão sendo observadas. Note que ele remove os odores do seu quarto, não o vapor.

- ATENÇÃO: SEMPRE GARANTIR QUE O CAPITÃO FOI DESCONECTADO DA FONTE DE ALIMENTAÇÃO ANTES DE REALIZAR QUALQUER OBRA NO CAPÔ, INCLUINDO A

SUBSTITUIÇÃO DE LÂMPADAS

- Não ligue o sistema de canalização deste aparelho a ne ventilação existente que esteja a ser utilizado para qualquer outr

- Não instale acima de um fogão com uma grade de alto nível.

- Nunca deixe as frigideiras desacompanhadas durante o uso, pois gorduras superaquecidas e óleos podem pegar fogo.

- Não tente usar o exaustor se este estiver danificado de alguma forma. Nunca tente usá-lo sem os filtros de gordura instalados ou se os filtros forem excessivamente oleosos!

- Nunca cozinhe sob este exaustor.

- Este dispositivo pode ser usado por crianças de 8 anos e pessoas com capacidades capacidades físicas, sensoriais ou mentais ou falta de experiência e conhecimento se tiverem recebido supervisão ou instruções sobre como usar o dispositivo com segurança e compreender os perigos Envolvidos As crianças não devem brincar com o dispositivo. Limpeza e manutenção do usuário não deve ser realizado por crianças sem supervisão.

Se o cabo de alimentação estiver danificado, ele deve ser substituído pelo fabricante, seu agente de serviço ou pessoas com qualificações semelhantes para evitar riscos.

· Nunca flambe sob este exaustor.

- Deve haver ventilação adequada da sala quando o exaustor for usado ao mesmo tempo que os aparelhos que queimam gás ou outros combustíveis.

- Existe risco de incêndio se a limpeza não for realizada de acordo com as instruções;

CUIDADO: As peças acessíveis podem aquecer quando utilizadas com aparelhos de cozinha.

- O exaustor só deve ser instalado em uma placa com no máximo quatro elementos de placa.

Aviso: Não instalar os parafusos ou o dispositivo de fixação de acordo com estas instruções pode resultar em riscos elétricos.

A potência do LED não deve exceder 2W. A faixa de tensão do LED para AC220-240V ou DC12V.

A potência da lâmpada individual (suporte da lâmpada E14) não deve exceder 28W. A faixa de tensão da lâmpada para AC220-240V. A lâmpada (E14) deve ser substituída e substituída pelo fabricante, pelo departamento de manutenção ou por um profissional similar para evitar riscos.

IBA/C-15-220/240-E14-22

O FABRICANTE DECLINA TODA A RESPONSABILIDADE EM CASO DE FALHA EM OBSERVAR AS INSTRUÇÕES DADAS AQUI, PARA INSTRUÇÕES, MANUTENÇÃO E USO ADEQUADO DO TIPO.

3. USANDO SUA CAPA DE COZEDOR

1. Por favor, verifique se o seu exaustor foi instalado corretamente.

2. Encontre o painel de controle e veja os botões abaixo.

3. Botões diferentes têm funções diferentes. Por favor, conheça os botões e suas funções antes de processá-lo.

IMPORTANTE: IDEALMENTE, VOCÊ DEVE LIGAR SUA CAPA DEZ MINUTOS ANTES DE COMEÇAR A COZINHAR.

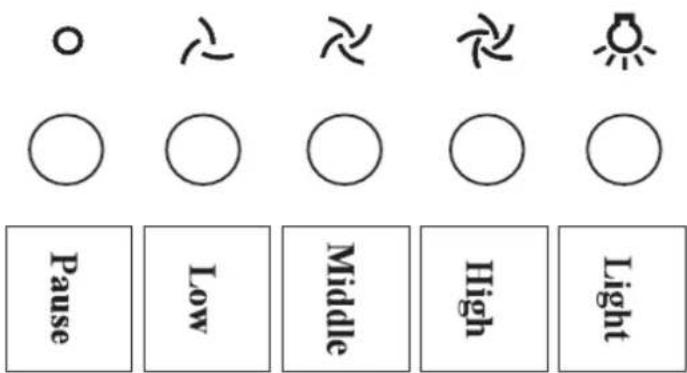

○ ○ ○ Pause Low Middle High Light

Pressione o botão de pausa para interromper a operação do dispositivo.

Pressione o botão de baixa e o motor funciona a baixa velocidade.

Pressione o botão central e o motor funciona a velocidade média.

➢ Pressione o botão alto e o motor funciona em alta velocidade.

➢ Pressione o botão de luz, e as luzes de iluminação direita e esquerda virão. Empurre-o para trás e as lâmpadas desligarão.

IMPORTANTE: IDEALMENTE, VOCÊ DEVE LIGAR SUA CAPA DEZ MINUTOS ANTES DE COMEÇAR A COZINHAR.

Ou no mínimo quando você começa a cozinhar. VOCÊ TAMBÉM DEVE FUNCIONAR SUA CAPA POR DEZ MINUTOS APÓS TER TERMINADO COZINHANDO.

4. LIMPEZA E MANUTENÇÃO

IMPORTANTE: ANTES DA LIMPEZA, VERIFIQUE SE A ALIMENTAÇÃO ESTÁ DESLIGADA E DESLIGUE O PLUGUE DA TOMADA.

LIMPEZA

• Limpe as partes externas do exaustor com detergente líquido suave e um pano novo e úmido.
• Nunca use pó abrasivo, solventes corrosivos ou escovas.
• Nunca insira objetos pontiagudos na grade de proteção do exaustor.
• Somente limpe o painel de controle e o filtro de graxa com detergentes líquidos suaves e um novo pano úmido.
• Se estiver a utilizar o aparelho no modo de recirculação, não se esqueça de substituir o filtro de carvão no intervalo recomendado (consulte a secção “Instalar o filtro de carvão”). Um acúmulo de graxa pode causar um risco de incêndio.
• Nunca tente limpar a área acima dos filtros de gordura.
• O seu exaustor inclui um filtro de gorduras que ajuda a absorver as partículas de gordura para proteger a sua cozinha e mobiliário dos resíduos gordurosos.
• Para evitar este risco de incêndio, o filtro deve ser limpo regularmente.
• Dependendo do uso, isso deve ser feito a cada 10-15 dias ou pelo menos uma vez por mês, usando água quente e detergente normal.
• NÃO LAVAR O FILTRO DE GRAXA EM UMA LAVA-LOUÇA.

MANUTENÇÃO

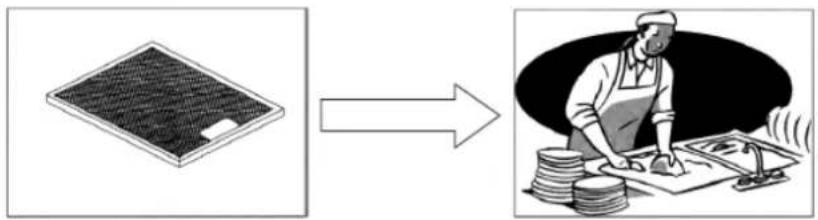

- Primeiro remova o filtro de graxa puxando-o para baixo - Solte as travas laterais

• Mergulhe o filtro de gordura em água quente e detergente durante cerca de uma hora.
• Enxágue-os bem com água quente.
• Repita o processo ou troque o filtro de graxa se necessário.
  ● Reinstale os filtros de gordura depois de secos.

IMPORTANTE: DEIXE QUE OS FILTROS DE LUBRIFICAÇÃO SEJAM COMPLETAMENTE ANTES DE OS REINICIÁ-LA NA COBERTURA

MUDANDO UMA AMPOLA

STOP

IMPORTANTE: ANTES DE TENTAR ALTERAR UMA AMPOLA, DEVE GARANTIR QUE DESCONECTEU A CAPA DO FOGÃO DE SUA REDE ELÉTRICA.

• Remova os filtros de gordura
• Antes de tocar nas lâmpadas, certifique-se de que estão arrefecidas

- Encontre a luminária que está dentro da seção exposta do dossel. Desaperte a lâmpada que precisa ser substituída e separe o terminal de junta rápida da fonte de alimentação da lâmpada.

- Verifique o modelo e o parâmetro da nova lâmpada recém-instalada. Conecte o terminal de junta rápida da fonte de alimentação. E substitua a lâmpada antiga.

- IMPORTANTE: Lâmpadas defeituosas devem ser substituídas imediatamente.

- Se as luzes ainda não funcionarem, certifique-se de que as lâmpadas estejam instaladas corretamente no alojamento antes de solicitar assistência técnica.

● Recoloque os filtros de graxa.

Se o aparelho estiver sendo usado em modo de recirculação, é necessário ajustar os filtros de carbono. Isso ajudará a absorver odores desagradáveis causados pelo cozimento.

IMPORTANTE: ANTES DE TENTAR AJUSTAR OU REMOVER OS FILTROS DE CARBONO, VOCÊ DEVE GARANTIR QUE DESCONECTEU A CAPA DO FOGÃO DE SUA REDE ELÉTRICA

1. Remova os filtros de gordura.
2. Enganche o filtro de carbono sobre os pinos que estão localizados na extremidade do motor.
3. Rode o filtro de carbono no sentido contrário ao dos ponteiros do relógio, até o sentir encaixado no lugar.

- Repita este processo para o segundo filtro de carbono. Você precisa colocar um filtro

de carbono em cada extremidade do motor.

- Recoloque os filtros de graxa.

Os filtros de carbono devem ser substituídos a cada três meses se apresentarem

sinais de danos.

IMPORTANTE: Antes da instalação e utilização, leia todas as

STOP

instruções e certifique-se de que a voltagem (V) e a frequência (Hz) indicada na placa de características são exactamente as mesmas que a voltagem e a frequência da sua casa. A placa de classificação pode ser encontrada atrás dos filtros de gordura

O fabricante declina toda a responsabilidade no caso de o instalador não cumprir todos os regulamentos de prevenção de acidentes em vigor, que são necessários para o uso normal e o funcionamento regular do sistema elétrico.

5.1. CONEXÃO ELÉTRICA

SUA CAPA DE COZEDOR É PRETENDIDA PARA INSTALAÇÃO INSTALADA E PERMANENTE.

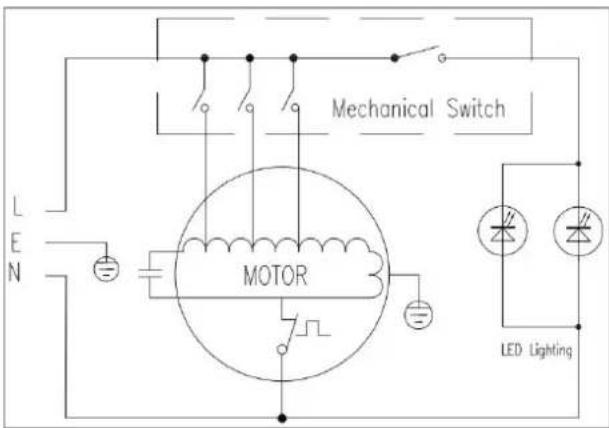

O cabo de alimentação deve ser conectado aos terminais marcados com L

(neutro) no capô e fixados com um grampo de cabo.

O cabo de força do exaustor deve ser montado a montante da conexão elétrica, usando

um interruptor omnipolar com uma distância de contato de pelo menos 3 mm

- Advertência: A não instalação dos parafusos ou do dispositivo de fixação de acordo com estas instruções pode resultar em riscos elétricos

5.2. ANTES DE INICIAR A INSTALAÇÃO

- Verifique se o produto adquirido é de tamanho adequado para a área de instalação escolhida.

• Realize todos os trabalhos de alvenaria necessários antes da montagem do exaustor.
• Assegure-se de que todas as conexões elétricas sejam realizadas por uma pessoa adequadamente qualificada.
• Antes de iniciar a instalação do exaustor, o filtro de gordura deve ser removido.
• Verifique dentro do produto e assegure-se de que não haja embalagens em trânsito ou quaisquer outros materiais, como pacotes de parafusos, garantias, etc. Estes devem ser removidos e mantidos para uso futuro.
• Se possível, desconecte e mova os fogões autônomos ou ranhurados da posição deles, para facilitar o acesso à parede traseira e ao teto. Se isso não for possível, uma cobertura protetora espessa deve ser colocada sobre a bancada, a placa de fogão ou o fogão. Isso ajudará a proteger essas superfícies contra danos e detritos.
• Seleccione uma superfície plana para montar o exaustor. Cubra a superfície com uma cobertura protetora e coloque todas as partes e conexões do exaustor sobre ela.
• Além disso, verifique se existe uma tomada elétrica disponível, que será acessível após a montagem do exaustor. Se você for usar o dispositivo no modo extrator, você também deve garantir que haja espaço para conectar um dispositivo de descarga de fumaça ao exterior.
• São fornecidos bujões brutos para fixar o capuz à maioria dos tipos de paredes e tetos. No entanto, um técnico qualificado deve verificar a adequação dos materiais, de acordo com o tipo de parede e teto. A parede e o teto devem ser fortes o suficiente para suportar o peso do capô.

Não faça telhas, argamassa ou silicone neste aparelho na parede. Este aparelho foi concebido para ser montado apenas na superfície.

IMPORTANTE: VOCÊ PRECISARÁ DECIDIR ANTES DA INSTALAÇÃO SEU COZEDOR, SE O USAR NO MODO DE EXTRAÇÃO OU NO MODO DE RECIRCULAÇÃO. POR FAVOR, VOLTAR À PÁGINA 17 PARA

ENTENDER AS DIFERENÇAS ENTRE THERES DOIS MODOS.

• O exaustor não deve ser exposto a uma fonte de calor directa do dispositivo de cozedura por baixo, ou seja, chama exposta de um queimador de gás ou calor de zonas de fogão eléctrico sem uma panela sobre eles.
• Recomendamos que pelo menos duas pessoas instalem este exaustor.
• As luzes deste aparelho só devem ser usadas durante a operação do exaustor.

Eles não devem ser deixados permanentemente e usados como fonte de iluminação.

IMPORTANTE: O SEU COPO DE COZEDURA DEVE ESTAR CONECTADO À SUA ALIMENTAÇÃO ELÉTRICA APÓS O DESCANSO DO PROCESSO DE INSTALAÇÃO TER SIDO CONCLUÍDO.

1. Remova os filtros de graxa de metal.

ON OFF

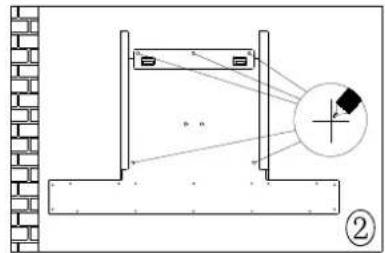

1. Posicione o capô contra a parede que você pretende instalar e marque a posição dos furos de suporte que serão perfurados.

1. Usando uma broca com um diâmetro de 8 mm, faça furos na parede nas posições marcadas na etapa 2 e insira o plugue bruto nos furos que você perfurou.

Ø8 ③

1. Parafuso do gancho na parede no buraco B.

A B ④

5) Pendure o exaustor no gancho. E fixe a máquina na parede no buraco A 6) Conecte a válvula de retenção na parte superior da seção da chaminé. Em seguida, conecte a mangueira da tubulação à válvula de retenção.

5) Pendure o exaustor no gancho. E fixe a máquina na parede no buraco A 6) Conecte a válvula de retenção na parte superior da seção da chaminé. Em seguida, conecte a mangueira da tubulação à válvula de retenção.

6) Conecte a válvula de retenção na parte superior da seção da chaminé. Em seguida, conecte a mangueira da tubulação à válvula de retenção.

- A outra extremidade da mangueira de duto deve ser conectada à tomada de descarga adequada para cozinhar vapores. Deve ter uma seção transversal de pelo menos 150 m².

- A distância máxima entre a válvula de retenção e sua saída de descarga deve ser de 3 metros, com uma curva de 90 graus.

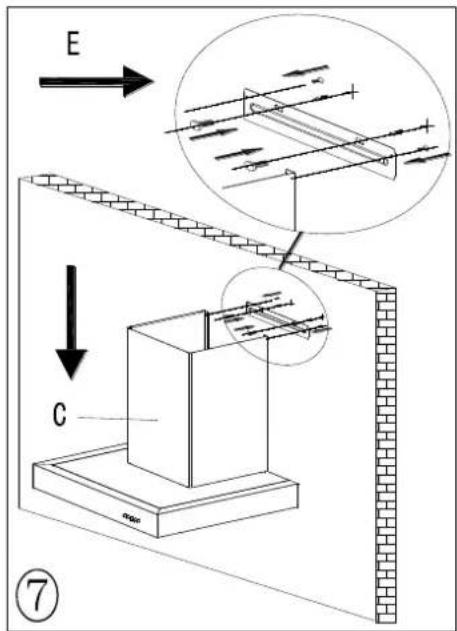

1. Instale a chaminé, secção C e suporte de fixação E

- Ligue a secção da chaminé C e o suporte de fixação E. Coloque a parte inferior deste acoplamento no exaustor. Marque os furos de fixação entre o suporte e a parede com um lápis. E remova a Seção de Chaminé e o Suporte de Fixação E.

- Usando uma broca com um diâmetro de 8 mm, faça furos na parede nas posições marcadas e insira tampões brutos. Aparafuse firmemente a secção

E C ⑦

da chaminé e a fixação do suporte na parede..

8) Instalar o suporte de fixação F

* Aparafuse a secção da chaminé D e o suporte de fixação F. Introduza a secção da chaminé C e levante-a para cima até chegar ao tecto. Você deve garantir que é perpendicular ao capô. Use um lápis para marcar os furos para posicionar as laterais da chaminé D e o suporte de fixação F. Remova a seção de encaixe e o suporte de fixação F.

- Use uma broca de 8 mm, faça furos marcados na parede e insira tampões brutos. Aparafuse o suporte da chaminé F na parede.

9) Insira a Chaminé D na Chaminé C e levante-a para cima até alcançar o teto. Aparafuse bem o suporte da chaminé F.

5.4. MODO DE EXTRAÇÃO OU MODO DE RECIRCULAÇÃO

Qual é a diferença entre os modos de extração e recirculação?

Para obter o melhor desempenho do seu fogão, o ar será retirado da sala através de dutos externos.

Infelizmente, se você mora em um apartamento ou o capô está muito longe de uma parede externa, isso pode não ser possível. A única alternativa é recircular o ar.

No modo de recirculação, o ar viciado é levado através do filtro de gordura e passado através de um filtro de carvão para purificação. O ar entra novamente na cozinha através de uma abertura no capô.

O que é um filtro de carvão e eu preciso de um?

Todos os exaustores possuem um filtro de gordura, mas se você estiver usando o exaustor no modo de recirculação, um filtro de carvão deve ser instalado além do filtro de gordura..

6. SOLUÇÃO DE PROBLEMAS

IMPORTANTE: Se o seu exaustor parece não estar funcionando corretamente, antes de entrar em contato com o Departamento de serviço, consulte a lista de verificação abaixo.

Meu exaustor não vai começar

- Verifique se o exaustor está conectado ao fornecimento de eletricidade.

- Verifique se o controle da velocidade do ventilador está ajustado corretamente.

Meu exaustor não está funcionando de forma eficaz.

• A velocidade do ventilador não está alta o suficiente.

• filtro de gordura está sujo e requer limpeza.

• A cozinha não é bem ventilada o suficiente.

• Se o exaustor estiver configurado para o modo de recirculação, verifique se os filtros de carbono não precisam ser substituídos.
• Se o exaustor estiver configurado para o modo de extração, verifique se a mangueira do duto e a saída de descarga não estão bloqueadas.

• O dispositivo de segurança foi desarmado;
• Desligue a placa e aguarde que o dispositivo de desconexão de a seja reinicializado.

- IMPORTANTE: Se você instalou o seu exaustor muito baixo, o dispositivo de desconexão de segurança tropeçará frequentemente. O seu exaustor pode ficar danificado se o dispositivo de segurança cortado estiver desarmado com frequência

7. CONEXÃO ELÉTRICA

Entre em contato com o distribuidor local
