MANUAL DE UTILIZADOR CMPE-61B Infiniton

As instruções de uso são válidas para diferentes modelos de artefatos. Consequentemente, é possível encontrar descrições de características individuais que não se aplicam especificamente ao seu dispositivo.

INSTALAÇÃO

O fabricante não se responsabiliza por danos resultantes de instalação imprópria ou inadequada.

A distância mínima de segurança entre o batente e o exaustor é de 650 mm (alguns modelos podem ser instalados a uma altura menor, consulte os parágrafos sobre as dimensões de trabalho e instalação).

Verifique se a voltagem da rede corresponde à indicada na placa localizada no interior do exaustor.

Para as Alianças Classe I, certifique-se de que o fornecimento interno de energia garanta um aterramento adequado.

Ligue o exaustor à saída de escape através de um tubo com um diâmetro mínimo de 120 mm. O caminho da combustão deve ser o mais curto possível.

Não conecte o exaustor aos canos de descarga dos dutos de combustão (caldeiras, chaminés, etc.).

Se o exaustor for utilizado em conjunto com aparelhos não eléctricos (por exemplo, queimadores a gás), deve ser assegurado um sistema de ventilação suficiente na divisão, a fim de evitar o refluxo dos gases de escape. A parada deve ter uma abertura que se comunique diretamente com o exterior, a fim de garantir a entrada de ar limpo. Quando a campainha é usada em conjunto com aparelhos que são alimentados com diferentes energias elétricas, a pressão negativa na sala não deve ser maior que 0,04 mbar para evitar que os gases que são extraídos retornem à sala ao lado da campainha. Extrator de fumaça.

Em caso de danos no cabo de alimentação, este deve ser substituído pelo fabricante pelo Departamento de Assistência Técnica, a fim de evitar qualquer risco.

Se as instruções de instalação para cozinhar com gás especificarem uma distância maior especificada acima, isso deve ser levado em consideração. As regras relativas à descarga de ar têm de ser cumpridas.

USO

O capô foi projetado exclusivamente para uso doméstico, para eliminar odores da cozinha. Nunca use o capô para diferentes finalidades para as quais foi projetado.

Nunca deixe chamas abertas sob o capô quando estiver em operação.

Ajuste a intensidade da chama para direcioná-la somente para o fundo da panela, certificando-se de que ela não se projete lateralmente.

As fritadeiras devem ser continuamente controladas durante o uso: o óleo superaquecido pode queimar em chamas.

Não deixe a chama aberta sob o exaustor; Existe um risco de incêndio.

Este sino pode ser usado por crianças com 8 anos de idade ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, se tiverem recebido supervisão ou instruções sobre o uso do dispositivo de forma segura e entenderem os perigos envolvidos.

As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho.

A limpeza e manutenção do sino não serão realizadas por crianças sem supervisão.

"CUIDADO: As peças acessíveis podem aquecer quando utilizadas com aparelhos de cozinha".

Desligue ou desconecte o exaustor da fonte antes de realizar qualquer manutenção.

Limpe e / ou substitua os filtros após um determinado período de tempo. (Risco de incêndio).

Limpe o exaustor com um pano úmido e um detergente líquido neutro.

O dispositivo usa no máximo 4 elementos da placa.

O símbolo

doméstico. Em vez disso, este produto deve ser entregue no ponto de coleta para a reciclagem de equipamentos elétricos e eletrônicos. Ao garantir que ele seja descartado corretamente, você ajudará a evitar possíveis consequências negativas para o meio ambiente e para a saúde humana, caso contrário, a manipulação incorreta deste dispositivo poderá ocorrer. Para obter informações mais detalhadas sobre a eliminação deste dispositivo, contacte as autoridades municipais, o serviço de resíduos mais próximo ou o estabelecimento onde adquiriu o produto....

• Fixe a posição do sino no espaço de acordo com a figura. Os furos no gabinete devem estar alinhados com os da parte superior do capô. Insira os parafusos no cabo de acordo com a posição relativa dos furos na parte superior do capô. O comprimento do parafuso deve ser suficiente para executar corretamente a próxima instalação.
• Pendure o capô com os parafusos inseridos na parte ranhurada dos alojamentos e aperte bem os parafusos, certificando-se de que a conexão entre o capuz e a carcaça seja suficiente.
• Insira os parafusos nos orifícios de segurança, para que o movimento da bandeja extensível para a frente ou para trás seja mais seguro.

Informação

Ao cortar ou perfurar a parede ou o gabinete, certifique-se de não danificar a fiação elétrica ou outras instalações ocultas.

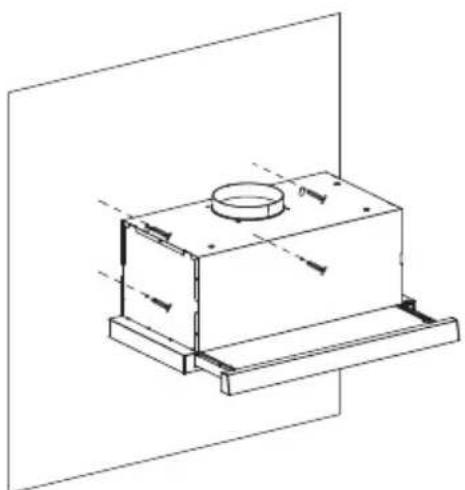

MÉTODO 2

z Sæsuperfície INSTALAÇÃõnãõe adapta Instalaçãõe exaustorentãõe acordo configura fixeposição do exaustonaparede.
z Instale dois dos parafusos fornecidos na parede, de acordo com a posição relativa dos 2 orifícios de fixação na parte de trás do exaustor.
z ☐ O comprimento dos parafusos deve ser adequado para o próximo ponto de instalação.
z Instale também parafusos nos orifícios de segurança na parte de trás do exaustor, para que o movimento da bandeja extensível para a frente ou para trás seja mais seguro.

A instalação de exaustores construídos em armários combinados é a mesma do método anterior.

Informação

Parabéns pela compra do nosso exaustor, que é projetado para incluir muitos recursos superiores que permitem a plena expressão da sua vida. Antes de instalar e / ou usar o exaustor, leia atentamente todas as instruções.

O exaustor não deve ser instalado e ligado a condutas onde estejam instalados outros aparelhos e que funcionem com outra energia fornecida diferente da electricidade (fogões de aquecimento de água (gama / agas), etc.).

CONEXÕES

VERSÃO DO DISPOSITIVO DE ESCAPE A SAÍDA DO AR.

Ao instalar a versão de sucção, conecte o exaustor ao tubo de saída usando um tubo rígido ou flexível de ø 150 ou ∅ 120 mm, cuja escolha é deixada para o instalador.

• Para instalar uma conexão de descarga de ar de 120 mm, insira a garra de redução 3 na saída de ar.
• Fixe o tubo 4 na posição usando grampos de tubo adequados (não fornecidos).
• Remova os filtros de carvão.

Ø150 Ø120 9

Operação

Verifique antecipadamente

Verifique o estado seguro do aparelho :

• Verifique se há defeitos visíveis.
- Verifique se todas as peças do aparelho foram instaladas de forma segura.

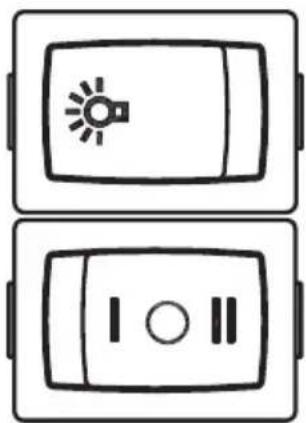

• Na parte direita do exaustor.
• Existem 2 velocidades para o motor e para o interruptor da lâmpada.
• Interruptor de bloqueio para operação.

Operação Motor

• [○]=Off
- [ ] = Configuração de baixa potência
• [ || ] = Configuração de alta potência

Operação de luzes

• [ ]=Off
- [☀] = On

LIMPEZA AUTOMÁTICA DE METAL EM FILTROS DE LUBRIFICAÇÃO

• O filtro deve ser limpo a cada dois meses de uso, ou menos dependendo de seu uso, e pode ser lavado na máquina de lavar louça.

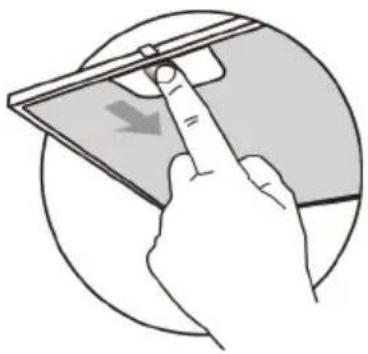

• Puxe os painéis de operação para abri-los.
• Remova os filtros, um por um, empurrando-os para fora do capô e, ao mesmo tempo, puxando para baixo.
• Qualquer tipo de dobragem dos filtros deve ser evitado ao lavá-los. Antes de voltar ao capô, verifique se estão completamente secos. (A cor da superfície do filtro pode variar com o tempo, mas isso não tem influência na eficiência do filtro).
• Ao instalar os filtros no interior do exaustor, tenha em atenção que estão montados na posição correcta do manípulo para o exterior.
• Feche o painel de operação.

Esses filtros não são laváveis e não podem ser regenerados e devem ser renovados a cada 4 meses, ou antes, dependendo do uso.

Coloque os novos filtros.

Substitua os filtros de graxa metálicos.

Um raio dentro do aparelho é fornecido por uma luz

LED de 1,5W.

Para substituir a luz do LED, faça o seguinte:

1. Desligue o aparelho da rede ou desligue o disjuntor.
2. Remova os filtros de metal (consulte Limpeza e substituição de filtros).
3. Remova a luz puxando seu encaixe do corpo do capuz (isso pode exigir pressão ou força a ser aplicada) e desconecte o conector da luz.
4. Substitua a luz por uma nova do mesmo tipo, certificando-se de que conecte a luz com o cabo de luz corretamente.
5. Instale o filtro de metal de volta no lugar.

ELIMINAÇÃO DE APARELHOS ELÉTRICOS VIE JOS

A Diretiva Europeia 2012/19 / UE sobre resíduos de equipamentos elétricos e eletrônicos (WEEE), aparelhos antigos não podem ser jogados em recipientes municipais normais. Aparelhos antigos devem ser coletados seletivamente para otimizar a recuperação e reciclagem dos materiais que os constituem e reduzir o impacto sobre a saúde humana e o meio ambiente.

O símbolo impresso no exterior do "recipiente com rodas" no produto lembra-lhe a sua obrigação de que, quando se desfizer do aparelho, este deve ser recolhido em separado.

Os consumidores devem entrar em contato com a autoridade local ou revendedor para obter informações sobre o descarte adequado de seu aparelho antigo.

Fallo	Causa	Solução
Luz acesa, mas o motor não funciona	As lâminas estão bloqueadas
	O capacitor está danificado	Mudar o capacitor
	O motor está danificado	Alterar mecanismo
	O enrolamento é desconectado e pode produzir um odor desagradável.	Alterar mecanismo
Nem a luz nem o motor funcionam	Além do acima, revise o seguinte:
	Luz danificada	Mudar o foco
	Cabo de alimentação está solto	Ligue os fios de acordo com o diagrama
Vazamento de óleo	A saída de ventilação e a entrada não estão bem vedadas.	Abaixe a saída e sele-a com cola
	Vazamento da conexão U e tampa.	Abaixe a seção U e sele com tinta ou sabão
Vibração	Lâmina danificada pode produzir vibração	Mude a lâmina
	O motor não está bem preso	Aperte o motor
	O sino não está consertado	Aperte o sino
Sucção insuficiente	A distância entre a placa e o exaustor é muito grande	Repor a distância
	Exceso de ventilación por venta- nas o puertas abiertas	Encontre um novo local para o equipamento ou fech algumas janelas ou portas
O sino se inclina	Os parafusos de fixação estão soltos	Aperte o parafuso de fixação para uma posição horizontal
	Os parafusos pendurados estão soltos	Aperte o parafuso de suspensão e horizontal horizontal
