MANUAL DE UTILIZADOR ECT-906 Infiniton

As instruções de uso são válidas para diferentes modelos de artefatos. Consequentemente, é possível contrar descrições de características individuais que não se aplicam especificamente ao seu dispositivo.

INSTALAÇÃO

• O fabricante não se responsabiliza por danos resultantes de instalação imprópria ou inadequada.
• A distância mínima de segurança entre o batente e o exaustor é de 650 mm (alguns modelos podem ser instalados a uma altura menor, consulte os parágrafos sobre as dimensões de trabalho e instalação).
• Verifique se a voltagem da rede corresponde à indicada na placa localizada no interior do exaustor.
  Para as Alianças Classe I, certifique-se de que o fornecimento interno de energia garanta um aterramento adequado.
• Ligue o exaustor à saída de escape através de um tubo com um diâmetro mínimo de 120 mm. O caminho da combustão deve ser o mais curto possível.
• Não conecte o exaustor aos canos de descarga dos dutos de combustão (caldeiras, chaminés, etc.).
  Se o exaustor for utilizado em conjunto com aparelhos não eléctricos (por exemplo, queimadores a gás), deve ser assegurado um sistema de ventilação suficiente na divisão, a fim de evitar o refluxo dos gases de escape. A parada deve ter uma abertura que se comunique diretamente com o exterior, a fim de garantir a entrada de ar limpo. Quando a campainha é usada em conjunto com aparelhos que são alimentados com diferentes energias elétricas, a pressão negativa na sala não deve ser maior que 0,04 mbar para evitar que os gases que são extraídos retornem à sala ao lado da campainha. Extrator de fumaça.
  Em caso de danos no cabo de alimentação, este deve ser substituído pelo fabricante pelo Departamento de Assistência Técnica, a fim de evitar qualquer risco.
• Se as instruções de instalação para cozinhar com gás especificarem uma distância maior especificada acima, isso deve ser levado em consideração. As regras relativas à descarga de ar têm de ser cumpridas.

USE

• O capô foi projetado exclusivamente para uso doméstico, para eliminar odores da cozinha. Nunca use o capô para diferentes finalidades para as quais foi projetado.
  Nunca deixe chamas abertas sob o capô quando estiver em operação.
  Ajuste a intensidade da chama para direcioná-la somente para o fundo da panela,
  certificando-se de que ela não se projete lateralmente.
• As fritadeiras devem ser continuamente controladas durante o uso: o óleo superaquecido pode queimar em chamas.
• Não deixe a chama aberta sob o exaustor; Existe um risco de incêndio.
• Este sino pode ser usado por crianças com 8 anos de idade ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, se tiverem recebido supervisão ou instruções sobre o uso do dispositivo de forma segura e entenderem os perigos envolvidos.
  As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho.
  A limpeza e manutenção do sino não serão realizadas por crianças sem supervisão.
  "CUIDADO: As peças acessíveis podem aquecer quando utilizadas com aparelhos de
  cozinha".

• Desligue ou desconecte o exaustor da fonte antes de realizar qualquer manutenção.
• Limpe e / ou substitua os filtros após um determinado período de tempo. (Risco de incêndio).
• Limpe o exaustor com um pano úmido e um detergente líquido neutro.
• O dispositivo usa no máximo 4 elementos da placa.

O símbolo na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, este produto deve ser entregue no ponto de coleta para a reciclagem de equipamentos elétricos e eletrônicos. Ao garantir que ele seja descartado corretamente, você ajudará a evitar possíveis consequências negativas para o meio ambiente e para a saúde humana, caso contrário, a manipulação incorreta deste dispositivo poderá ocorrer. Para obter informações mais detalhadas sobre a eliminação deste dispositivo, contacte as autoridades municipais, o serviço de resíduos mais próximo ou o estabelecimento onde adquiriu o produto.

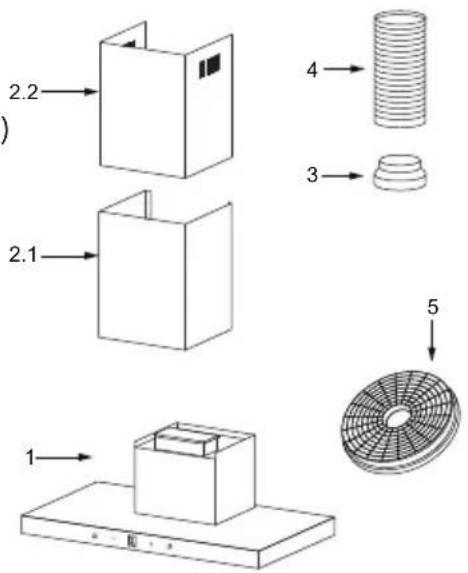

Ref.	Cant.	Componentes del Producto
1	1	Corpo do capô equipado com: Controles, luz, ventilador, filtro
2.1	1	Parte inferior da lareira decorativa (opcion)
2.2	1	Topo da lareira decorativa (opcional)
3	1	Capa (opcional)
4	1	Escapamento
5	2	Filtro de carvão ativo (opcional)

Cant. Documentación
1	Manual de instruções

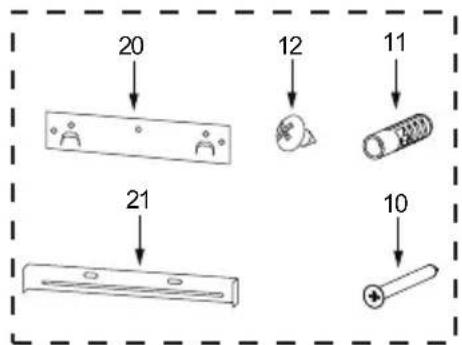

Ref.	Cant.	Componentes da instalação
10	7	Parafuso 5x50
11	7	Suporte de parede
12	6	parafusos4.2x9.5
20	1	Suporte de fixação da tampa
21	2	Suporte de fixação para a lareira

2.2 2.1 4 3 5 1

20 12 11 21 10

Option	AhBmney
1	400+390	390	425-760
2	500+490	490	525-960

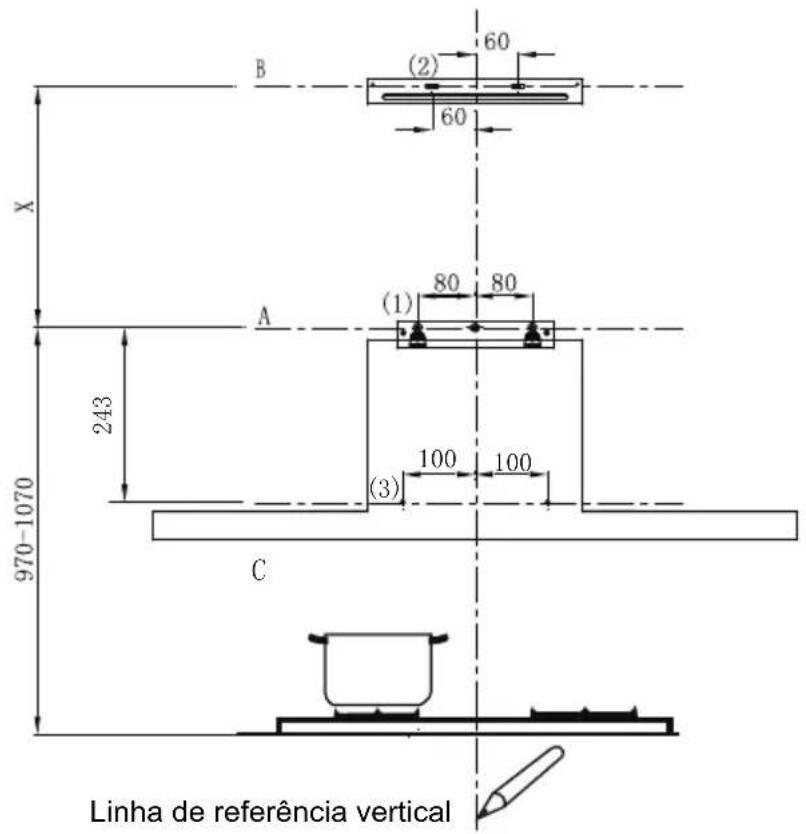

PERFURAÇÃO DE PAREDE E FIXAÇÃO DO SUPORTE

B (2) 60 60 X A (1) 80 80 243 970-1070 (3) 100 100 C Linha de referência vertical

• Uma linha vertical até o teto ou até o limite superior, no centro da área em que o capô será instalado.
• Uma linha horizontalAem 970 – 1070 mm acima do topo.
• Uma linha horizontal B en mm acima da horizontal. A
• Uma linha horizontalC en 243 mm acima da horizontal.A

Puntos de Marca:

• Marque um ponto (1) na linha horizontal man 80direita da linha de referência vertical
• Repita esta operação no outro lado, verifique se ambas as marcas estão niveladas.
• Marque um ponto (2) na linha horizontal B, 60 mm à direita da linha referência vertical
• Repita esta operação no outro lado e na linha de referência vertical, verificando se as três marcas estão niveladas.
  ● Marque um ponto (3) na linha horizontal C, 100 mm à direita da linha de referência vertical
• Repita esta operação no outro lado, verifique se ambas as marcas estão niveladas.

• Perfure nos pontos marcados, usando um pavio de 10 mm.
• Insira os plugues de parede 11 nos orifícios.
  ● Fixe o suporte de fixação 20 com 3 parafusos 10 (5 x 50) na linha horizontal A.
• Fixe um suporte de fixação da lareira 21 com dois parafusos 10 (5x50) na linha horizontal C.

Enganche o corpo do exaustor

• Engate o corpo do exaustor no suporte 20.
• Nivele o corpo do exaustor.
• Retire o filtro dentro do corpo do exaustor, fixe os parafusos 10 às tomadas de parede 11 nos pontos (3).

Ao instalar a versão de sucção, conecte o exaustor ao tubo de saída usando um tubo rígido ou flexível de ø 150 ou ∅ 120 mm, cuja escolha é deixada para o instalador.

• Para instalar uma conexão de descarga de ar de φ 120 mm, insira o grampo de redução na saída do ar.
• Conserte o tubo 4 na posição usando grampos adequados para tubo (não fornecido).
• Remova os filtros de carvão.

A lareira só pode ser instalada com uma capa extenuante.

Inferior de la chimenea decorativa

- Fixar um suporte de fixação para a lareira 21 na parte decorativa inferior da lareira com 2 parafusos12 (4,2 x 9,5) fornecido com a tampa.

Superior de la chimenea decorativa

• Insira a chaminé decorativa superior 2.2 na chaminé inferior decorativa 2.1 e arraste-a para o suporte 21.
• Fixar a chaminé superior no suporte 21 com 2 parafusos 12 (4.2 9.5) fornecidos com a tampa.

21 2.1 12

Ajuste de velocidade.

1	OFF SWITCH DO MOTOR: Pressione este interruptor para parar a operação do motor.
	INTERRUPTOR DE VELOCIDADE: Pressione este interruptor, o motor funciona em velocidade BAIXA.
	INTERRUPTOR DE VELOCIDADE: Pressione este interruptor, o motor funciona a velocidade MÉDIA.
	INTERRUPTOR DE VELOCIDADE: Pressione este interruptor, o motor funciona a velocidade ALTA.
	INTERRUPTOR DE ILUMINAÇÃO ON / OFF: Prima este botão para ligar as luzes e prima novamente para as desligar.

FILTRO DE GRAXA

LIMPEZA AUTOMÁTICA DE METAL EM FILTROS DE LUBRIFICAÇÃO

• O filtro deve ser limpo a cada dois meses de uso, ou menos dependendo de seu uso, e pode ser lavado na máquina de lavar louça.

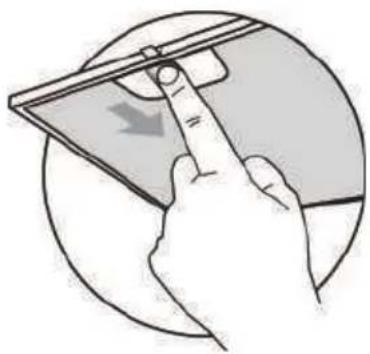

• Remova os filtros, um por um, empurrando-os para. ia atrás do sino e ao mesmo tempo puxando para baixo.
• Qualquer tipo de dobragem dos filtros deve ser evitado ao lavá-los. Antes de voltar ao capô, verifique se estão completamente secos. (A cor da superfície do filtro pode variar com o tempo, mas isso não tem influência na eficiência do filtro).
• Ao instalar os filtros no interior do exaustor, tenha em atenção que estão montados na posição correcta do manípulo para o exterior.

Estes filtros não são laváveis e não podem ser regenerados, e devem ser renovados a cada 4 meses, ou antes, dependendo do seu uso.

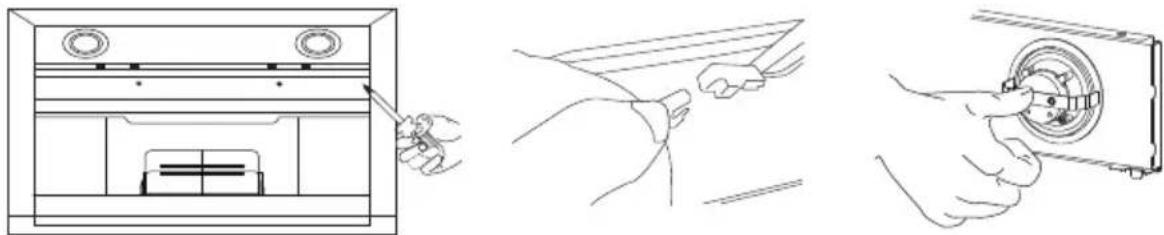

• Você não pode substituir as lâmpadas, você deve substituir o módulo de luz inteiro.
• Ao trocar os módulos de luz, os contatos estão ativos.

• Antes de trocar o (s) módulo (s) de luz, desconecte o aparelho da rede elétrica ou desligue o disjuntor na caixa de fusíveis.

• Remova o filtro de gordura e remova cuidadosamente os 2 parafusos no painel frontal (será necessária uma chave de fenda Phillips para remover os parafusos).

• Desconecte o terminal de luz LED.
• Pressione a luz LED na parte de trás do painel frontal e remova a luz do LED.
• Substitua a lâmpada (lâmpada LED disponível no mercado (max.1.5w).

• Pressione a luz LED na frente do painel frontal, instale a luz LED no painel frontal.
• Ligue o terminal de luz LED e os cabos de luz.
• Cuidadosamente ajuste os 2 parafusos na placa frontal, reinstale o filtro de gordura.

A Diretiva Europeia 2012/19 / UE sobre resíduos de equipamentos elétricos e eletrônicos (WEEE), aparelhos antigos não podem ser jogados em recipientes municipais normais. Aparelhos antigos devem ser coletados seletivamente para otimizar a recuperação e reciclagem dos materiais que os constituem e reduzir o impacto sobre a saúde humana e o meio ambiente.

O símbolo impresso no exterior do "recipiente com rodas" no produto lembra-lhe a sua obrigação de que, quando se desfizer do aparelho, este deve ser recolhido em separado.

Os consumidores devem entrar em contato com a autoridade local ou revendedor para obter informações sobre o descarte adequado de seu aparelho antigo.

Falha Causa	Solução
Luz acesa mas o motor não funciona	As lâminas estão bloqueadas.
	O capacitor está danificado. Substitua	o condensador.
	O motor está danificado. Substitua o motor.
	A fiação interna do motor é cortada / desconectada. Um cheiro desagradável pode ocorrer.	Substitua o motor.
Ambos, luz e motor não funcionam	Independentemente do acima mencionado, verifique o seguinte:
	Luz danificada Substitua as luzes.
	Cabo de força solto.	Conecte os cabos de acordo com o diagrama elétrico.
Vazamento de óleo	Entrada e saída de ar de ventilação não bem vedadas.	Remova a saída e sele com cola.
	Vazamento da conexão da seção em forma de U e da tampa.	Pegue a seção em forma de U e sele-a com sabão ou tinta
Vibração	A lâmina, se danificada, pode causar vibrações.	Substitua a lâmina.
	O motor não está apertado. Fixe o motor com força.
	O sino não está corrigido corretamente.	Conserte o sino com força.
sucção insuficiente	A distância entre a campainha e a parada é muito grande.	Reajuste a distância.
	Ventilação excessiva de portas ou janelas abertas.	Escolha um novo local para instalar o capô ou feche algumas portas / janelas.
O sino se inclina	Os parafusos de fixação não estão apertados o suficiente.	Aperte o parafuso de fixação e façao na horizontal.
	Os parafusos de suspensão não estão apertados o suficiente	Aperte o parafuso de suspensão e façao na horizontal.
