Marca	Infiniton
Modelo	CMPTRAL-SS90
Tipo de Produto	Exaustor (Chaminé)
Tipo de Instalação	Montagem na parede, com duto ou recirculação
Distância Mínima do Fogão	650 mm (alguns modelos mais baixos, verifique as instruções)
Diâmetro do Tubo de Exaustão	120 mm ou 150 mm
Velocidades do Motor	Baixa, Média, Alta, Turbo
Iluminação	LED 1,5 W, 12 V CC
Tipo de Luz	Redonda, diâmetro 70 mm, ILCOS DSR-1.5-S-70
Filtros de Gordura	Metálicos autossustentáveis, laváveis
Frequência de Limpeza dos Filtros de Gordura	A cada 2 meses (ou mais se uso intenso)
Filtro de Carvão (Recirculação)	Opcional, não lavável, substituir a cada 4 meses
Painel de Controlo	Botões para velocidades do motor, luz, atraso do turbo
Função Temporizador	Desligamento com atraso de 3 minutos
Alimentação Elétrica	220-240 V, 50/60 Hz (típico, verifique a placa de características)
Características de Segurança	Conexão à terra necessária; distância mínima do fogão
Peso do Produto	Aproximadamente 12 kg (estimado)
Dimensões (L x P x A)	Não especificado; consulte o desenho de instalação
Uso Recomendado	Extração de odores de cozinha doméstica
Garantia	Consulte a documentação do fabricante

Perguntas frequentes - CMPTRAL-SS90 Infiniton

Qual é a distância mínima de segurança entre o fogão e o exaustor?

A distância mínima de segurança é de 650 mm. No entanto, alguns modelos podem ser instalados a uma altura menor; consulte sempre as instruções de instalação do seu modelo específico.

Como limpar os filtros de gordura metálicos?

Remova os filtros puxando-os para baixo após abrir o painel. Lave-os a cada 2 meses na máquina de lavar loiça ou à mão. Evite dobrá-los. Certifique-se de que estão completamente secos antes de recolocá-los, com a pega voltada para fora.

Com que frequência deve ser substituído o filtro de carvão ativado?

O filtro de carvão ativado não é lavável e deve ser substituído aproximadamente a cada 4 meses, ou com mais frequência em uso intenso. É utilizado apenas no modo de recirculação.

O motor não funciona, mas a luz está acesa. Qual pode ser o problema?

As causas possíveis incluem pás bloqueadas, condensador danificado, motor danificado ou fiação interna cortada/desligada. Verifique e substitua o componente defeituoso conforme necessário.

Como substituir a luz LED?

Desligue o exaustor e retire a ficha. Remova o filtro de gordura. Faça alavanca para retirar a luz do seu encaixe. Desconecte o conector, substitua por um novo LED de 1,5 W (12 V, redondo, diâmetro 70 mm), reconecte e reinstale.

Posso usar o exaustor sem duto?

Sim, o exaustor pode ser usado em modo de recirculação instalando filtros de carvão ativado. O ar é filtrado e recirculado de volta para a cozinha.

O que é a função turbo?

A função turbo (botão B) coloca o motor na velocidade máxima para remoção intensiva de odores. Pode ser ativada quando o motor está ligado.

Por que meu exaustor está vibrando?

A vibração pode ser causada por uma pá danificada, motor solto ou instalação frouxa. Verifique e aperte as fixações e substitua as peças danificadas.

Como instalar a chaminé decorativa?

Fixe o suporte de fixação da chaminé à chaminé decorativa inferior e, em seguida, pendure a chaminé inferior no corpo do exaustor. Para a chaminé superior, alargue as laterais e pendure-a entre a parede e o suporte, fixando com parafusos.

O que devo fazer se o exaustor vazar óleo?

O vazamento de óleo ocorre frequentemente se a saída ou a entrada de ventilação não estiverem bem vedadas. Desmonte e vede com cola. Verifique também a ligação entre a secção em U e a tampa e vede se necessário.

MANUAL DE UTILIZADOR CMPTRAL-SS90 Infiniton

As instruções de uso são válidas para diferentes modelos de artefatos. Consequentemente, é possível contrar descrições de características individuais que não se aplicam especificamente ao seu dispositivo.

INSTALAÇÃO

O fabricante não se responsabiliza por danos resultantes de instalação imprópria ou inadequada.

A distância mínima de segurança entre o batente e o exaustor é de 650 mm (alguns modelos podem ser instalados a uma altura menor, consulte os parágrafos sobre as dimensões de trabalho e instalação).

Verifique se a voltagem da rede corresponde à indicada na placa localizada no interior do exaustor.

Para as Alianças Classe I, certifique-se de que o fornecimento interno de energia garanta um aterramento adequado.

Ligue o exaustor à saída de escape através de um tubo com um diâmetro mínimo de 120 mm. O caminho da combustão deve ser o mais curto possível.

Não conecte o exaustor aos canos de descarga dos dutos de combustão (caldeiras, chaminés, etc.).

Se o capuz é utilizado em conjunto com aparelhos não-eléctricos (por exemplo, aparelhos de queimadores a gás), uma ventilação suficiente no quarto deve ser assegurada de modo a evitar o refluxo dos gases de escape. A parada deve ter uma abertura que se comunique diretamente com o exterior, a fim de garantir a entrada de ar limpo. Quando a capa é utilizado em conjunto com dispositivos que envolve várias energias eléctricas, a pressão negativa na sala não deve ser superior a 0,04 mbar para impedir que os gases que são extraídos de se mover de volta para a sala de pelo sino Extrator de fumaça.

Em caso de danos no cabo de alimentação, este deve ser substituído pelo fabricante pelo Departamento de Assistência Técnica, a fim de evitar qualquer risco.

Se as instruções de instalação para cozinhar com gás especificarem uma distância maior especificada acima, isso deve ser levado em consideração. As regras relativas à descarga de ar têm de ser cumpridas.

O capô foi projetado exclusivamente para uso doméstico, para eliminar odores da cozinha. Nunca use o capô para diferentes finalidades para as quais foi projetado.

Nunca deixe chamas abertas sob o capô quando estiver em operação.

Ajuste a intensidade da chama para direcioná-la apenas para o fundo da panela, certificando-se de que ela não se projete lateralmente.

As fritadeiras devem ser continuamente controladas durante o uso: o óleo superaquecido pode queimar em chamas.

Não deixe a chama aberta sob o exaustor; Existe um risco de incêndio.

Este sino pode ser usado por crianças com 8 anos de idade ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, se tiverem recebido supervisão ou instruções sobre o uso do dispositivo de forma segura e entenderem os perigos envolvidos.

As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho.

A limpeza e manutenção do sino não serão realizadas por crianças sem supervisão.

"CUIDADO: As peças acessíveis podem aquecer quando utilizadas com aparelhos de cozinha".

MANUTENÇÃO

Desligue ou desconecte o exaustor da fonte antes de realizar qualquer manutenção.

Limpe e / ou substitua os filtros após um determinado período de tempo. (Risco de incêndio).

Limpe o exaustor com um pano úmido e um detergente líquido neutro.

O dispositivo usa no máximo 4 elementos da placa.

O símbolo na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, este produto deve ser entregue no ponto de coleta para a reciclagem de equipamentos elétricos e eletrônicos. Ao garantir que ele seja descartado corretamente, você ajudará a evitar possíveis consequências negativas para o meio ambiente e a saúde humana, caso contrário, a manipulação incorreta deste dispositivo poderá ocorrer. Para obter informações mais detalhadas sobre a eliminação deste dispositivo, contacte as autoridades municipais, o serviço de resíduos mais próximo ou o estabelecimento onde adquiriu o produto.

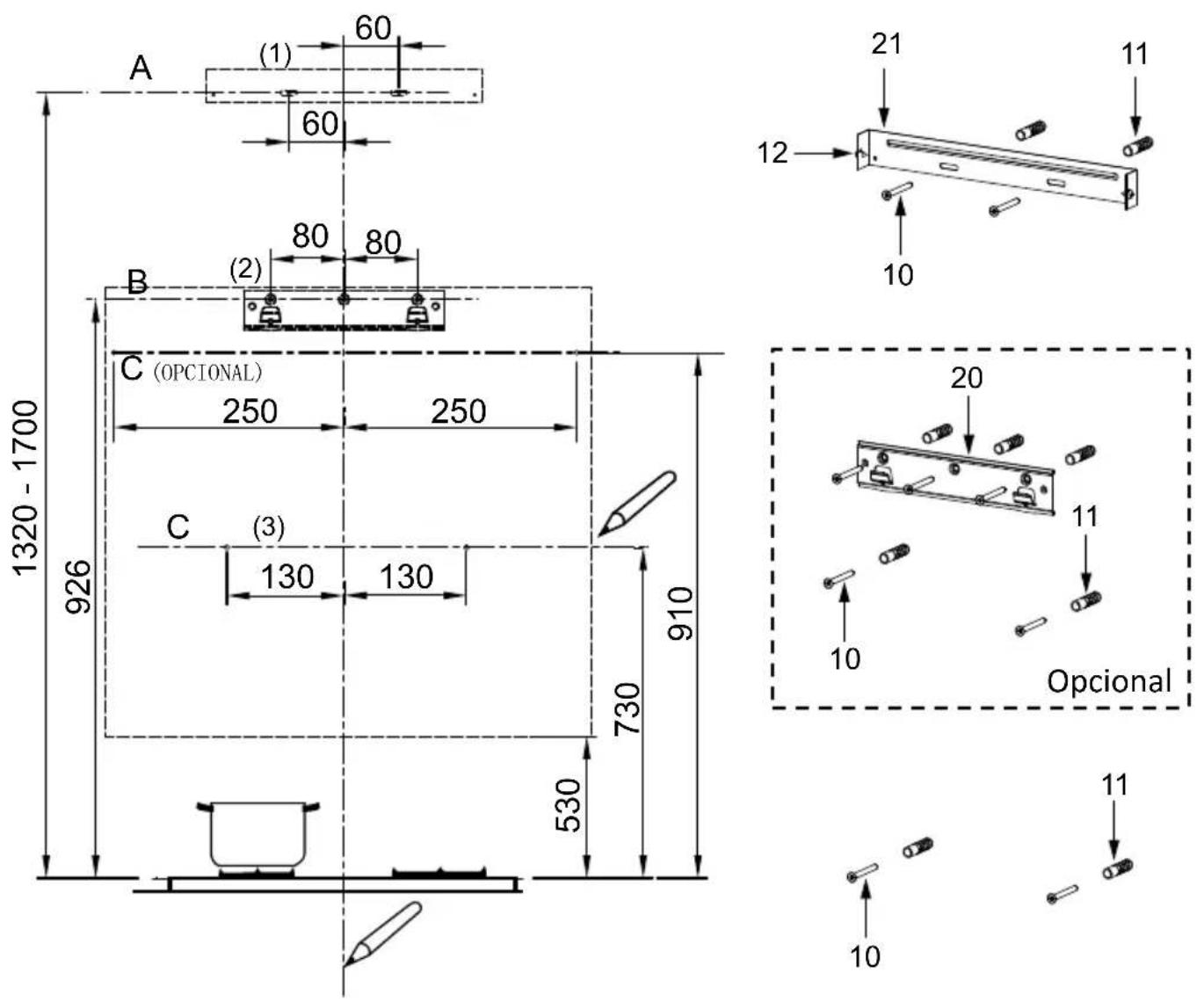

PAREDE DE BROCAS E APOIO DE FIXAÇÃO

Como primeiro passo, proceda de acordo com os seguintes desenhos:

• Uma linha vertical até o teto ou até o limite superior, no centro da área em que o capô será instalado.
• Uma linha horizontal A de 1320 mm aima do topo.
• Uma linha horizontalB com um mínimo 926 mm no mínimo por acima do topo
• Uma linha horizontalC com um mínimo730 (910 acionarado) topo.

Puntos de Marca:

• Marque um ponto (1) na linha horizontal A, 60 mm à direita da linha de referência vertical.
• Repita esta operação no outro lado, verifique se ambas as marcas estão niveladas.
• Marque um ponto (2) na linha horizontal B, 80 mm à direita da linha de referência vertical.

• Repita esta operação no outro lado e na linha de referência vertical, verificando se as três marcas estão niveladas.

• Marque um ponto (3) na linha horizontal C, 130 (250 ao prieital) da linha de referência vertical.

• Repita esta operação no outro lado, verifique se ambas as marcas estão niveladas.

Perfure nos pontos marcados (1,2,3) usando uma broca de 10 mm.

Insira os plugues nos orifícios.

Fixe o suporte de fixação (20) com 3 parafusos 10 (5x50) fornecidos com o exaustor.

• Abra o painel.
• Remova o filtro de graxa de metal usando as alças fornecidas.
  ● (Any) Ligue o corpo do capô ao suporte

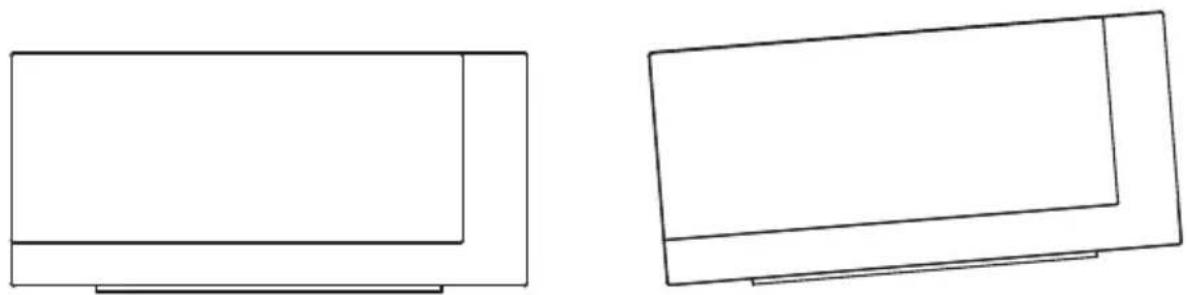

• corpo do sino é nivelado.

• Fixe os parafusos do interior do corpo do sino10 para os ramplugs 11 nos pontos (3).
• Encaixe o filtro no exaustor.
• Feche o painel.

CONEXÕES

VERSÃO DO DISPOSITIVO DE ESCAPE A SAÍDA DO AR.

Ao instalar a versão de sucção, conecte o exaustor ao tubo de saída usando um tubo rígido ou flexível de ∅ 150 ou ∅ 120 mm, cuja escolha é deixada para o instalador.

• Para instalar uma conexão de descarga de ar de 120 mm, insira o grampo de redução 3 na saída de ar.
• Fixe o tubo 4 na posição usando grampos de tubo adequados (não fornecidos).
• Remova os filtros de carvão.

A lareira só pode ser instalada com uma capa extenuante.

Inferior de la chimenea decorativa

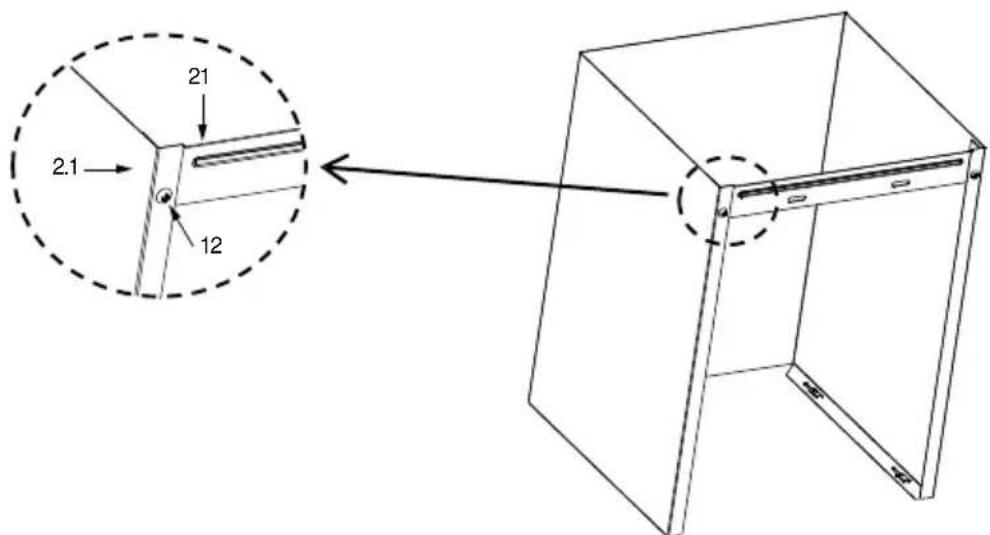

- Fixe um suporte de montagem à chaminé 21 na parte inferior decorativa da chaminé com 2 parafusos 12 (4,2 x 9,5) fornecidos com a tampa.

- Levante ligeiramente os dois lados do tubo e enganche-o no corpo do sino, certificando-se de que esteja bem assentado.

Botón	Función	Notas
	Ligue o motor.	Quando esta off.
	Permitir o desligamento do motor com cerca de 3 minutos. de atraso enquanto pisca.	Quando esta off.
	Desligue o motor	Quando está piscando
	Coloque o motor em velocidade baixa.	Botões + são para ligar
	Ligue o motor a velocidade média. Botões	para ligar + são
	Ligue o motor em alta velocidade. Botões	para ligar + são
	Desligue / ligue o sistema de iluminação em sua intensidade máxima.	Botão de alimentação.
B	Ligue o motor aumentando a velocidade.	Botões + B são para ligar

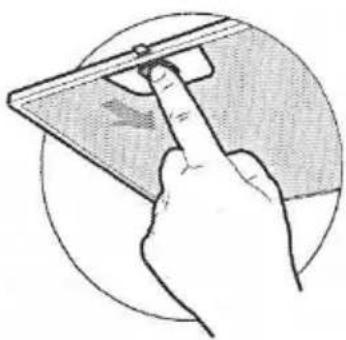

FILTRO DE GRAXA

LIMPEZA AUTOMÁTICA DE METAL EM FILTROS DE LUBRIFICAÇÃO

• O filtro deve ser limpo a cada dois meses de uso, ou menos dependendo de seu uso, e pode ser lavado na máquina de lavar louça.
  ● Puxe os painéis de operação para abri-los.
• Remova os filtros, um por um, empurrando-os para fora do capô e, ao mesmo tempo, puxando para baixo.
• Qualquer tipo de dobragem dos filtros deve ser evitado ao lavá-los. Antes de voltar ao capô, verifique se estão completamente secos. (A cor da superfície do filtro pode variar com o tempo, mas isso não tem influência na eficiência do filtro).
• Ao instalar os filtros no interior do exaustor, tenha em atenção que estão montados na posição correcta do manípulo para o exterior.
• Feche o painel de operação.

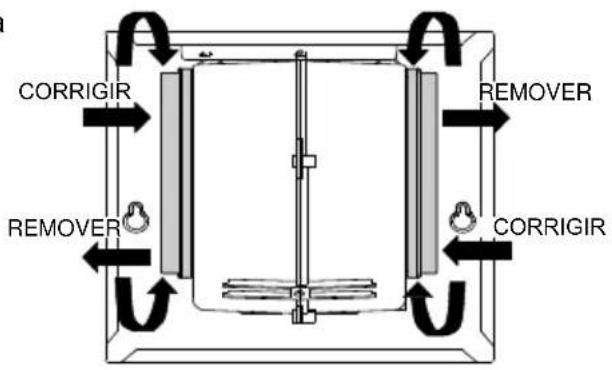

Esses filtros não são laváveis e não podem ser regenerados e devem ser renovados a cada 4 meses, ou antes, dependendo do uso.

• Abra os painéis de operação, puxando-os para baixo. Elimine os filtros de graxa de metal
• Remova o filtro de carvão ativado saturado.
  • Coloque os novos filtros.
• Substitua os filtros de graxa metálicos.
• Feche o painel de operação.

Luz LED 1.5W.

• Desligue o exaustor e isole o exaustor retirando a ficha da tomada ou desligando o fusível.
  • Retire o fi Itro de graxa.
• Remova a luz, alavancando seu encaixe no corpo do capô (isso pode exigir pressão ou força para ser aplicada).

• Remova a lâmpada levantando-a corretamente do corpo. Desconecte o conector de luz.
• Substitua a lâmpada por uma nova do mesmo tipo, certificando-se de conectar a luz com o fio de luz corretamente.
• Reinstale a luz de volta ao corpo do sino da capa (isso pode exigir pressão ou força quando executado).

ELIMINAÇÃO DE APARELHOS ELÉTRICOS VELHOS

A Diretiva Europeia 2012/19 / UE sobre resíduos de equipamentos elétricos e eletrônicos (WEEE), aparelhos antigos não podem ser jogados em recipientes municipais normais. Aparelhos antigos devem ser coletados seletivamente para otimizar a recuperação e reciclagem dos materiais que os constituem e reduzir o impacto sobre a saúde humana e o meio ambiente. O símbolo impresso no exterior do "recipiente com rodas" no produto lembra-lhe a sua obrigação de que, quando se desfizer do aparelho, este deve ser recolhido em separado. Os consumidores devem entrar em contato com a autoridade local ou revendedor para obter informações sobre o descarte adequado de seu aparelho antigo.

Fallo Causa	Solución
Luz acesa, mas o motor não funciona	As lâminas estão bloqueadas.
	O capacitor está danificado. Substitua o condensador.
	O motor está danificado. Substitua o motor.
	A fiação interna do motor é cortada / desconectada. Um cheiro desagradável pode ocorrer.	Substitua o motor.
Ambos, luz e motor não funcionam	Independentemente do acima mencionado, verifique o seguinte:
	Luz danificada Substitua as luzes.
	Cable de alimentación suelto.	Conecte os cabos de acordo com o diagrama elétrico.
Vazamento de óleo	Entrada e saída de ar de ventilação não bem vedadas.	Remova a saída e sele com cola.
	Vazamento da conexão da seção em forma de U e da tampa.	Pegue a seção em forma de U e sele-a com sabão ou tinta
Vibração	A lâmina, se danificada, pode causar vibrações.	Substitua a lâmina.
	O motor não está apertado. Fixe o motor com força.
	La campana no está bien fijada.	Conserte o sino com força.
Sucção insuficiente	A distância entre a campainha e a parada é muito grande.	Reajuste a distância.
	Ventilação excessiva de portas ou janelas abertas.	Escolha um novo local para instalar o capô ou feche algumas portas / janelas.
O sino se inclina	Os parafusos de fixação não estão apertados o suficiente.	Aperte o parafuso de fixação e faça-o na horizontal.
	Os parafusos de suspensão não estão apertados o suficiente	Aperte o parafuso de suspensão e faça-o na horizontal.
