MANUAL DE UTILIZADOR CMPG-702 Infiniton

Antes de utilizar o seu novo produto Infiniton, leia atentamente este manual do utilizador para aprender a utilizar com segurança e eficiência as funcionalidades oferecidas por este dispositivo.

Índice

Português

Informações de segurança 3

Instalação 5

Funcionamento 7

Solução de problemas 8

Limpeza e manutenção 9

O funcionamento de um exaustor Infiniton é muito simples graças à tecnologia que criámos para tornar o seu dia-a-dia mais fácil. Siga estas dicas simples e desfrute da sua cozinha.

Ligue-o alguns minutos antes de começar a cozinhar, um pequeno gesto que ajuda a manter o ar limpo de impurezas. Não o desligue logo após cozinhar, deixe-o a funcionar durante mais alguns minutos até completar a sua função de purificação dos vapores de cozedura.

Proteger facilmente a superfície de aço inoxidável

Para preservar o aspecto original do seu novo exaustor de aço inoxidável Infiniton, é aconselhável tratá-lo com um pano limpo impregnado com um produto específico que evite impressões digitais e marcas.

Existem óleos para bebés e produtos profissionais que tratam o aço inoxidável para evitar que o pó, o cotão e a sujidade em geral se agarrem a ele.

Qual é a distância recomendada entre a placa e o exaustor?

Dependerá sempre de cada modelo, embora a distância mínima entre a zona de cozedura e a zona de extracção seja geralmente de 55 cm para vitrocerâmica ou para fogões de indução. Se a placa for a gás, a distância recomendada será ligeiramente maior, 65 cm.

Para módulos integrados, esta distância mínima deverá ser sempre de 50 cm para fogareiros eléctricos e 65 cm para fogareiros a gás.

Nos modelos de campânula extra plana, a distância pode ser reduzida para 43 cm se for utilizada uma placa de vitrocerâmica ou de indução.

Evita odores

A nossa equipa de engenharia recomenda a utilização da função de funcionamento prolongado, se a campânula não tiver esta função, pode deixá-la a funcionar durante 5 a 10 minutos manualmente para absorver o resto dos vapores emitidos durante a cozedura.

Prevenção de odores enquanto a capota está a funcionar

Quando isto acontece, o seu filtro está provavelmente saturado e não pode absorver mais gorduras. Se isto acontecer, a solução é simples: limpe-o e, se estiver em mau estado, terá de o substituir.

Os filtros de gordura devem ser limpos uma vez por mês, à mão ou na sua máquina de lavar louça.

Neste último caso, tente fazê-lo a uma temperatura baixa. Coloque os filtros do seu exaustor

cuidadosamente sobre as grelhas e não junto a outros pedaços de louça. Se o fizer à mão,

recomendamos que os mergulhe em água com sabão quente durante algumas horas e depois escove os filtros, lave-os novamente e deixe-os a escorrer.

Como limpar os filtros metálicos de um exaustor?

Os filtros podem ser limpos à mão ou na máquina de lavar louça. Dicas de lavagem à mão: mergulhar os filtros em água com sabão quente, limpá-los e enxaguá-los bem, depois basta drená-los bem. depois é só drená-los bem. Para o fazer na máquina de lavar louça, tenha cuidado para não os lavar juntamente com a louça ou talheres, se estiverem excessivamente gordurosos. Trate-os previamente com um desengordurante concentrado para remover a gordura mais teimosa.

Este manual explica a correcta instalação e utilização do seu exaustor, leia-o cuidadosamente antes de o utilizar, mesmo que esteja familiarizado com o produto. O manual deve ser guardado num local seguro para referência futura.

CUIDADO! O produto e as suas partes acessíveis podem ficar quentes durante o funcionamento. Ter cuidado e evitar tocar nos elementos de aquecimento. As crianças com menos de 8 anos de idade devem ser mantidas afastadas, a menos que estejam sob supervisão constante.

• Quando o exaustor é utilizado ao mesmo tempo que os produtos que queimam gás ou outros combustíveis, deve haver uma ventilação adequada da sala.
• Existe um risco de incêndio se a limpeza não for efectuada de acordo com as instruções.
• Os regulamentos relativos à extracção de ar devem ser cumpridos.
• Limpe regularmente o seu produto seguindo o método indicado no capítulo LIMPEZA E MANUTENÇÃO.
• Por razões de segurança, utilizar apenas o mesmo tamanho de parafuso de fixação ou de montagem que o recomendado neste manual de instruções.
• Para detalhes sobre o método e frequência da limpeza, consultar a secção de manutenção e limpeza do presente manual de instruções.
• A limpeza e manutenção pelo utilizador não deve ser efectuada por crianças não vigiadas.
• Quando o exaustor e os produtos alimentados por energia diferente da electricidade estiverem em funcionamento simultaneamente, a pressão negativa na sala não deve exceder 4 Pa (4 x 10-5 bar).

ADVERTÊNCIA! Perigo de incêndio: não armazenar objectos em superfícies de cozedura.

ADVERTÊNCIA!

Não utilizar um aparelho de limpeza a vapor.

ADVERTÊNCIA!

NUNCA tente apagar um incêndio com água, mas apague o produto e depois

cubra a chama, por exemplo, com um cobertor ou manta de incêndio.

NÃO FAZEM EM CIRCUNSTÂNCIA ALGUMA

• Não tente usar o exaustor sem os filtros de gordura ou se os filtros estiverem excessivamente gordurosos!
• Não instalar por cima de um fogão com uma grelha elevada.
• Não deixar as frigideiras sem vigilância durante a utilização porque as gorduras ou óleos sobrea-quecidos podem pegar fogo.
• Nunca deixar chamas nuas debaixo do exaustor do fogão.

• Se o exaustor estiver danificado, não o utilize.
• Não flambar debaixo do exaustor.
• As partes acessíveis podem ficar quentes quando utilizadas em conjunto com produtos de cozinha.
• A distância mínima entre a superfície de suporte do fogão e a parte mais baixa do exaustor deve ser de pelo menos 65 cm.

- O ar não deve ser exaurido para uma chaminé utilizada para o escape de fumos de produtos que queimam gás ou outros combustíveis. Os exaustores de cozinha e outros ventiladores de cozinha podem afectar negativamente o funcionamento seguro dos produtos que queimam gás ou outros combustíveis (incluindo os de outras divisões) devido ao refluxo de gases de combustão. Estes gases podem causar envenenamento por monóxido de carbono. Após a instalação de um exaustor ou outro exaustor de cozinha, o funcionamento dos produtos a gás aberto deve ser testado por uma pessoa competente para garantir que o refluxo dos gases de combustão não ocorra.

IMPORTANTE! Desligar sempre a rede eléctrica durante a instalação e manutenção, por exemplo, a substituição das lâmpadas eléctricas.

• O exaustor deve ser instalado de acordo com as instruções de instalação e todas as medidas devem ser seguidas.
• Todos os trabalhos de instalação devem ser efectuados por uma pessoa competente ou por um electricista qualificado.
• Elimine cuidadosamente o material de embalagem. As crianças são vulneráveis a ela.
• Prestar atenção aos cantos afiados dentro do exaustor, especialmente durante a instalação e limpeza.
• Certifique-se de que a conduta não tem curvas mais afiadas do que 90 graus, pois isso reduzirá a eficiência do exaustor.

ADVERTÊNCIA! A não instalação dos parafusos ou fixações em conformidade com estas instruções pode resultar num perigo eléctrico.

ADVERTÊNCIA! Antes de ter acesso aos terminais, todos os circuitos de alimentação eléctrica devem ser desligados.

• Colocar sempre tampas em tachos e panelas quando cozinho num fogão a gás.
• Quando o exaustor está em funcionamento, o ar na sala é extraído pelo exaustor. Certificar-se de que as medidas de ventilação adequadas são observadas. O exaustor remove os odores da sala mas não o vapor.
• O exaustor é destinado apenas para uso doméstico.

• Se o cabo de alimentação for danificado, deve ser substituído pelo fabricante, pelo seu agente de serviço ou por pessoas com qualificações semelhantes, a fim de evitar um perigo.
• Este produto pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, se lhes tiver sido dada supervisão ou instruções relativas à utilização do produto de uma forma segura e compreender os perigos envolvidos. As crianças não devem brincar com o produto. A limpeza e manutenção do utilizador não deve ser efectuada por crianças não supervisionadas.

Instalação de ventilação externa

ASSEMBLEIA V-FIN

Se o exaustor não tiver a capota V-fin 1 montada, terá de encaixar as metades na sua estrutura. As fotografias mostram apenas um exemplo de como montar a aba em V, uma vez que os pontos de venda podem variar consoante os diferentes modelos e configurações.

Para montar a aba em V1 é necessário:

1. Montar as duas meias partes (2) sobre o corpo (6).
2. O pino (3) deve estar virado para cima.
3. A haste (4) deve ser inserida nos orifícios (5) do corpo;
4. Repetir todas as operações para a outra metade do flap.

Instalação do exaustor

Se tiver uma saída para o exterior, o seu exaustor pode ser ligado como mostra a figura abaixo utilizando uma conduta de extracção (esmalte, alumínio, tubo flexível ou material não inflamável com um diâmetro interior de 150mm).

1. Antes da instalação, desligar a unidade e desconectá-la da tomada eléctrica.

1. O exaustor deve ser colocado a uma distância de 65\~75cm acima da superfície de cozedura para melhores resultados.t

65cm 75cm Pic1

1. Certifique-se de que a distância entre a borda do buraco e a borda do mobiliário é de pelo menos 35mm.

35mm. 665mm 265mm

Dimensão da cavidade: 665x265mm

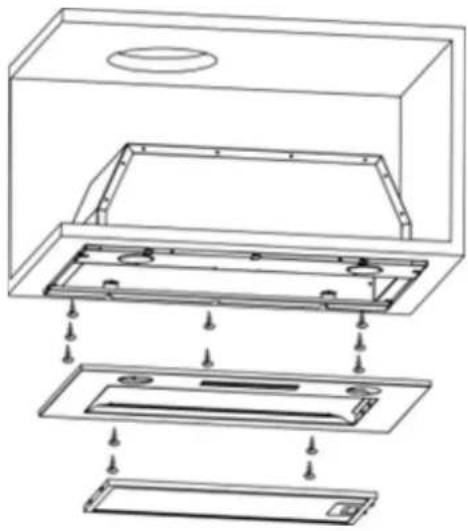

1. Retirar o filtro de alumínio e retirar os dois parafusos do painel frontal.
2. Utilizar uma chave de fendas para fixar os 8 parafusos ST4*18 e fixar o corpo da campânula ao armário.
3. Substituir o painel frontal com os dois parafusos e substituir o filtro.
4. Instalar as tampas em V na saída e fixar o tubo de expansão à saída com uma abraçadeira de cabo.

Nota: O tubo de expansão não está incluído no produto.

ADVERTÊNCIA	Por razões de segurança, utilizar apenas parafusos de fixação ou de ontagem do mesmo tamanho que os recomendados neste manual de instruções.
	A não instalação dos parafusos ou dispositivo de montagem em conformidade com estas instruções pode resultar em riscos eléctricos.

O painel de controlo é composto por 5 botões:

Potência de sucção BAIXA

Poder de sucção MÉDIO

Potência de sucção ALTA

Luz

Ligar / Desligar

Uma vez ligada à fonte de alimentação, a luz indicadora acender-se-á, todas as saídas fechar-se-ão e a campânula entrará em modo de espera. A luz indicadora desligar-se-á automaticamente após lembrar se não houver actividade.

A luz indicadora apagar-se-á automaticamente após a chamada, se não houver actividade.

1. Ligar: Carregar uma vez no botão de ligar, a luz indicadora acender-se-á e o capô funcionará a baixa velocidade.

irá funcionar a baixa velocidade. A luz indicadora de baixa velocidade acender-se-á. Premir novamente o botão de ligar/desligar, e a sua luz indicadora irá desligar-se. Todas as funções da capota fecharão, a capota entrará em modo de espera e começará a funcionar em movimento circular.

Os botões de velocidade e o botão de luz podem funcionar separadamente e não são controlados pelo botão de alimentação. Quando um determinado botão de função é premido, a campânula funcionará nesse modo. Se o botão de alimentação for premido em qualquer estado, o exaustor irá desligar-se sem qualquer operação.

1. Prima o botão de luz uma vez; a luz acender-se-á. A luz indicadora do botão da lâmpada e o botão de ligar ligar-se-á.

2. Premir novamente o botão de luz para desligar as luzes. A luz indicadora no botão da luz e o botão de ligar desligar-se-á.

3. Se premir uma vez o botão HIGH Suction Power, o motor funcionará a alta velocidade, a luz indicadora no botão HIGH Suction Power acender-se-á. Se premir novamente o botão, o motor pára. A luz indicadora no botão Suction Power HIGH e o botão de alimentação acender-se-á. Premir novamente o botão Suction Power HIGH e o motor irá parar. A luz indicadora no botão Suction Power HIGH e o botão de alimentação apagar-se-á.

4. Premir uma vez o botão MEDIUM Suction Power, o motor funcionará a velocidade média, a luz indicadora no botão MEDIUM Suction Power e o botão de potência acender-se-á. Premir novamente o botão de ligar e o motor pára. A luz indicadora no botão de potência de sucção MEDIUM e o botão de potência apagar-se-á.

5. Premir uma vez o botão LOW Suction Power, o motor funcionará a baixa velocidade, a luz indicadora no botão LOW Suction Power e o botão de potência será iluminado. Premir de novo o botão Suction Power LOW e o motor irá parar. A luz indicadora no botão LOW Suction Power e o botão power desligarse-ão.

6. Baixa velocidade, média velocidade e alta velocidade não podem funcionar ao mesmo tempo. Quando a capota estiver em alta velocidade, prima o botão de baixa velocidade, e mudará imediatamente para velocidade baixa; quando estiver em baixa velocidade, prima o botão de velocidade média, e mudará imediatamente para velocidade média, e assim por diante.

7. Quando o exaustor funciona em alta velocidade, mudará automaticamente para a velocidade média após sete minutos de trabalho.

Sempre que houver um problema com o aparelho, verifique se o pode resolver seguindo as tabelas abaixo. Se o problema persistir, contactar o serviço ao cliente.

DESCRIÇÃO CAUSA POSSÍVEL SOLUÇÃO
As luzes acendem-se mas o motor não funciona.	Interruptor do ventilador desligado.O interruptor do ventilador falhou.O motor falhou.	Seleccione a posição do interruptor do ventilador.Contacte a serviço técnico.
As luzes não se acendem e o motor também não funciona.	Fusíveis domésticos queimados.Cabo de alimentação solto ou desconectado	Repor/substituir os fusíveis. rastilhos.Reinserir o cabo de volta na tomada.Ligar a ficha de alimentação.
Fugas de petróleo.	Válvula e saída unidireccionais não devidamente seladas.Fuga na ligação do chaminé e cobertura	Baixe a válvula de via única e selo com selante.Baixar a chaminé e selar.
As luzes não funcionam. Lâmpadas	as avariadas ou defeituosas.	Substituir as luzes como descrito neste manual.
Sucção insuficiente.	A distância entre o exaustor e a placa é demasiado grande. demasiado largo.	Reposicionar o exaustor na altura mínima requerida indicada neste manual de instruções.
A campainha é inclinada ou torcida.	O sistema de fixação não está suficientemente apertado à pa-rede ou à capota.	Apertar os parafusos do sistema de ancoragem com mais firmeza.

Nota: Qualquer reparação eléctrica a este produto deve cumprir as leis locais, estaduais e federais.

Contacte o Centro de Apoio Técnico se tiver alguma dúvida antes de executar qualquer uma das etapas acima referidas.

antes de executar qualquer uma das etapas acima referidas. Desligar sempre a unidade da fonte de alimentação ao abrir a unidade.

ADVERTÊNCIA! Antes da manutenção ou limpeza, o exaustor deve ser desligado da rede.

Assegurar que o exaustor está desligado da tomada e que a ficha foi removida.

Nota: As superfícies exteriores são susceptíveis a arranhões e abrasões, por isso, siga as instruções de limpeza para obter o melhor resultado possível sem danos.

Limpeza geral

A limpeza e manutenção devem ser efectuadas quando o produto estiver completamente frio, especialmente durante a limpeza, e evitar deixar substâncias alcalinas ou ácidas (sumo de limão, vinagre, etc.) sobre as superfícies.

Aço inox

O aço inoxidável deve ser limpo regularmente (por exemplo, semanalmente) para assegurar uma longa vida útil. Pode ser utilizado um líquido de limpeza especializado em aço inoxidável.

Nota: Assegurar que a limpeza é efectuada ao longo do grão do aço inoxidável para evitar a formação de padrões cruzados.

SUPERFÍCIE DO PAINEL DE CONTROLO

O painel de controlo incorporado pode ser limpo com água quente com sabão. Certifique-se de que o pano está limpo e bem torcido antes de o limpar. Utilizar um pano macio e seco para remover qualquer excesso de humidade remanescente após a limpeza.

Importante! Utilizar detergentes neutros e evitar a utilização de produtos químicos de limpeza agressivos, detergentes domésticos ou produtos que contenham abrasivos, uma vez que isso afectará o aspecto do aparelho e poderá remover qualquer impressão no painel de controlo, anulando assim a garantia do fabricante.

GRAXA DE FILTROS DE MALHA

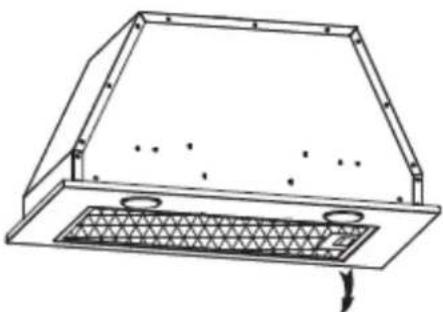

Os filtros de malha podem ser limpos à mão. Mergulhá-los durante cerca de 3 minutos em água com um detergente suave e depois escová-los suavemente com uma escova macia. Não aplicar demasiada pressão para evitar danos. (Deixá-los secar naturalmente, protegidos da luz directa do sol). Os filtros devem ser lavados separadamente da louça e dos utensílios de cozinha, e é aconselhável não utilizar enxaguadouro.

INSTALAÇÃO DOS FILTROS DE MALHA

Para instalar os filtros, seguir os quatro passos abaixo:

1. inserir o filtro nas ranhuras na parte de trás da capota.

2. Premir o botão no fim do filtro.

3. soltar o botão quando o filtro estiver na posição de repouso.

4. Repetir a operação para instalar todos os filtros.

Filtro de carbono (Não fornecido)

O filtro de carvão activado é utilizado para reter os odores. Normalmente, o filtro de carvão activado deve ser mudado a cada 3 a 6 meses, dependendo dos seus hábitos alimentares. O procedimento de instalação para o filtro de carvão activado é o seguinte:

1. antes de instalar ou substituir os filtros de carvão vegetal, desligar a unidade da rede de alimentação. unidade a partir da rede.

2. Pressionar o fecho do filtro e remover o filtro de malha.

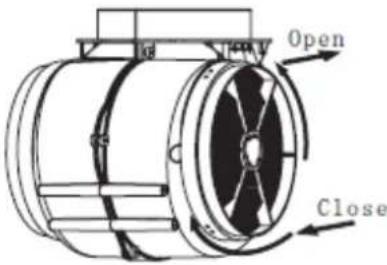

3. rodar o filtro de carvão vegetal de ambos os lados do motor no sentido contrário ao dos ponteiros do relógio.

4. Instalar o filtro de malha.

5. Ligar a fonte de alimentação à tomada principal.

Nota: Certificar-se de que o filtro está devidamente instalado. Caso contrário, pode soltar-se e causar uma situação perigosa.

Quando o filtro de carvão activado é ligado, o poder de sucção será reduzido.

Substituição de luz

IMPORTANTE

A substituição de lâmpadas deve ser efectuada pelo fabricante, pelo seu agente de serviço ou por pessoas com qualificações semelhantes.

Desligar sempre a fonte de alimentação antes de efectuar qualquer operação no produto. Ao manusear a lâmpada, certificar-se de que esta arrefeceu completamente antes de qualquer contacto directo com as mãos.

Ao manusear as lâmpadas, segurar a lâmpada com um pano ou luvas para garantir que a humidade não entre em contacto com a lâmpada, pois isto pode reduzir a vida da lâmpada.

Nota: Antes de mudar as luzes, certifique-se de que o produto está desligado e desligado da tomada. Proteja-se contra o perigo ao mudar as luzes, por exemplo, usando luvas.

Para mudar as luzes do exaustor, seguir os passos abaixo:

1. remover o filtro de gorduras.

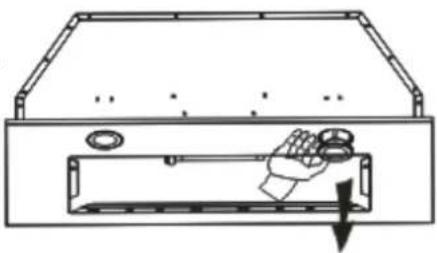

2. Use uma ferramenta ou a sua mão para pressionar o pino do botão em ambos os lados da luz LED para dentro até que a luz se apague.

3. Aplicar o procedimento inverso para reinstalar a luz.

4. O código ILCOS D para esta lâmpada é DSR-1.5/30-S-64.

5. Módulos LED - lâmpada redonda
6. Potência máxima: 2×1,5 W
7. Gama de voltagem: DC 12V
8. Dimensões:

64

Serviço & Eliminação

• Qualquer trabalho eléctrico necessário para a manutenção do aparelho deve ser efectuado por um electricista qualificado ou por uma pessoa competente.
• A manutenção deste produto deve ser efectuada por um Centro de Assistência Técnica autorizado, e só devem ser utilizadas peças sobressalentes originais.

Este símbolo no produto ou na sua embalagem indica que este produto não deve ser tratado como lixo doméstico. Em vez disso, deve ser levado para o ponto de recolha apropriado para a reciclagem de equipamento eléctrico e electrónico.

Ao garantir que este produto é eliminado correctamente, ajudará a evitar potenciais consequências negativas para o ambiente e a saúde humana, que de outra forma poderiam ser causadas por um manuseamento inadequado dos resíduos deste produto.

Para informações mais detalhadas sobre a reciclagem deste produto, queira contactar as autoridades locais, o serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Materiais de embalagem

Os materiais com o símbolo são recicláveis. Eliminar a embalagem num recipiente de recolha adequado para reciclagem.

Eliminação do dispositivo

1. Desligar a ficha da tomada.
2. Corte o cabo de alimentação e descarte-o.
