ARCHE - Fogão a lenha DEVILLE - Manual de utilização gratuito

Tipo de produto	Fogão a lenha
Marca	DEVILLE
Modelo	ARCHE (C07750, C07787, C07790, C07708, C07709, C077AA)
Potência nominal	9 kW
Combustível recomendado	Toras de madeira dura (carvalho, carpa, faia, castanheiro) comprimento máx. 56 cm, umidade < 20 %
Combustíveis proibidos	Carvão, derivados, madeira resinosa, pequenas madeiras, sarmentos, papelão, líquidos, resíduos
Dimensões (totais) - Largura	698 a 830 mm conforme modelo
Dimensões (totais) - Altura	751 a 1327 mm conforme modelo
Dimensões (totais) - Profundidade	333 a 404 mm conforme modelo
Peso líquido	78 a 101 kg conforme modelo
Tipo de fornalha	Câmara de combustão semi-fechada, grelha
Funcionamento	Intermitente (recarga a cada 3/4 h) ou contínuo (recarga a cada 3 h, autonomia > 10 h em marcha lenta)
Regulagem de ar	Alavanca de regulagem de ar + registro de acendimento
Entrada de ar secundário	Integrada no topo do vidro para manutenção limpa
Conexão	Tubulação traseira, conduto de fumaça individual
Ventilação local	Entrada de ar externo obrigatória, seção mín. 50 cm²
Norma	NF EN 13240
Manutenção corrente	Limpeza do vidro (cinza úmida), descarga da grelha, esvaziamento do cinzeiro a cada 2-3 dias
Limpeza de chaminé	Mecânica obrigatória, várias vezes por ano, incluindo uma durante a estação de aquecimento
Segurança	Portas fechadas durante o funcionamento, distância de objetos inflamáveis > 1,5 m, não jogar água
Garantia	2 anos (5 anos corpo de aquecimento)
Peças de desgaste	Juntas, vidro, grelha
Reparabilidade	Intervenção por profissional recomendada

Perguntas frequentes - ARCHE DEVILLE

Qual combustível usar com o fogão ARCHE ?

Use toras de madeira dura (carvalho, carpa, faia, castanheiro) com comprimento máximo de 56 cm e umidade inferior a 20 %. Evite madeiras resinosas, carvão e resíduos.

Como fazer o primeiro acendimento ?

Faça um fogo moderado nas primeiras horas com uma única tora de 15 cm de diâmetro, alavanca de ar meio aberta. Pode surgir cheiro de tinta: areje o ambiente.

Como regular a potência de aquecimento ?

Use a alavanca de regulagem de ar na posição aberta (potência máxima), meio aberta (intermediária) ou fechada (marcha lenta). Para o acendimento, use a posição especial registro (máx. 30 minutos).

Qual é a autonomia em funcionamento contínuo ?

Em marcha lenta com uma carga de 9 kg de madeira, a autonomia pode ultrapassar 10 horas. Recarregue a cada 3 horas em marcha normal.

Como limpar o vidro ?

Aguarde o aparelho esfriar. Limpe com um pano úmido e cinza ou um produto adequado. Limpe também regularmente a entrada de ar secundário no topo da porta.

Com que frequência deve-se limpar a chaminé ?

A limpeza mecânica da chaminé é obrigatória várias vezes por ano, incluindo pelo menos uma durante a estação de aquecimento. Um certificado deve ser emitido por um profissional.

O que fazer em caso de fogo na chaminé ?

Feche imediatamente a alavanca de regulagem de ar para reduzir a entrada de oxigênio. Chame os bombeiros se necessário.

Como ajustar o fechamento da porta ?

Parafusos ① e ② sob a porta: aperte o parafuso ② e solte o parafuso ① para endurecer o fechamento, inversamente para afrouxar. Aja em quarto de volta.

Quais são as dimensões do fogão ?

As dimensões variam conforme o modelo: largura 698-830 mm, altura 751-1327 mm, profundidade 333-404 mm. Peso 78-101 kg.

Qual é a garantia do aparelho ?

Garantia contratual de 2 anos (5 anos para o corpo de aquecimento) a partir da data de compra, sujeito às condições do manual.

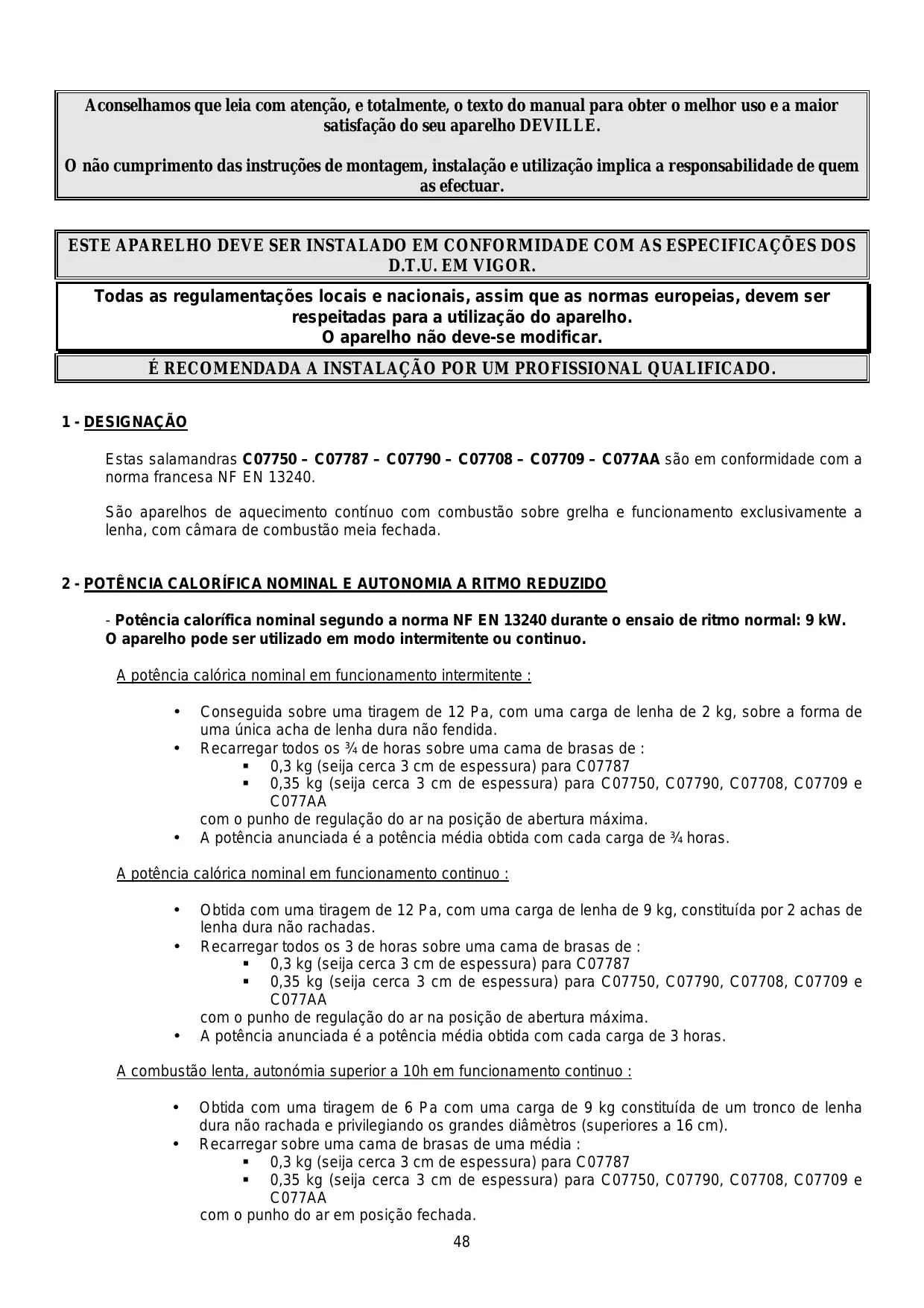

MANUAL DE UTILIZADOR ARCHE DEVILLE

Aconselhamos que leia com atenção, e totalmente, o texto do manual para obter o melhor uso e a maior satisfação do seu aparelho DEVILLE.

O não cumprimento das instruções de montagem, instalação e utilização implica a responsabilidade de quem as efetuar.

ESTE APARELHO DEVE SER INSTALADO EM CONFORMIDADE COM AS ESPECIFICAÇÕES DOS D.T.U. EM VIGOR.

Todas as regulamentações locais e nacionais, assim como as normas europeias, devem ser respeitadas para a utilização do aparelho.

O aparelho não deve ser modificado.

É RECOMENDADA A INSTALAÇÃO POR UM PROFISSIONAL QUALIFICADO.

1-DESIGNAÇÃO

Estas salamandras C07750 - C07787 - C07790 - C07708 - C07709 - C077AA estão em conformidade com a norma francesa NF EN 13240.

São aparelhos de aquecimento contínuo com combustão sobre grelha e funcionamento exclusivamente a lenha, com câmara de combustão meia fechada.

2 - POTÊNCIA CALORÍFICA NOMINAL E AUTONOMIA A RITMO REDUZIDO

• Potência calorífica nominal segundo a norma NF EN 13240 durante o ensaio de ritmo normal: 9 kW. O aparelho pode ser utilizado em modo intermitente ou contínuo.

A potência calórica nominal em funcionamento intermitente:

• Conseguida sobre uma tiragem de 12 Pa, com uma energia de lenha de 2 kg, sobre a forma de uma única acha de lenha dura não fendida.

com o punho de regulação do ar na posição de abertura máxima.

• A potência anunciada é a potência média obtida com cada carga de 3/4 horas.

A potência calórica nominal em funcionamento contínuo:

• Obtida com uma tiragem de 12 Pa, com uma carga de lenha de 9 kg, constituída por 2 achas de lenha dura não rachadas.

Recarregar a cada 3 horas sobre uma cama de brasas de:

• 0,3 kg (seja cerca de 3 cm de espessura) para C07787
• 0,35 kg (seja cerca de 3 cm de espessura) para C07750, C07790, C07708, C07709 e C077AA

com o punho de regulação do ar na posição de abertura máxima.

• A potência anunciada é a potência média obtida com cada carga de 3 horas.

A combustão lenta, autonomia superior a 10h em funcionamento contínuo:

• Obtida com uma tiragem de 6 Pa com uma carga de 9 kg constituída por um tronco de lenha dura não rachada e privilegiando os grandes diâmetros (superiores a 16 cm).

com o punho do ar em posição fechada.

3 - DESCRIÇÃO E DIMENSÕES

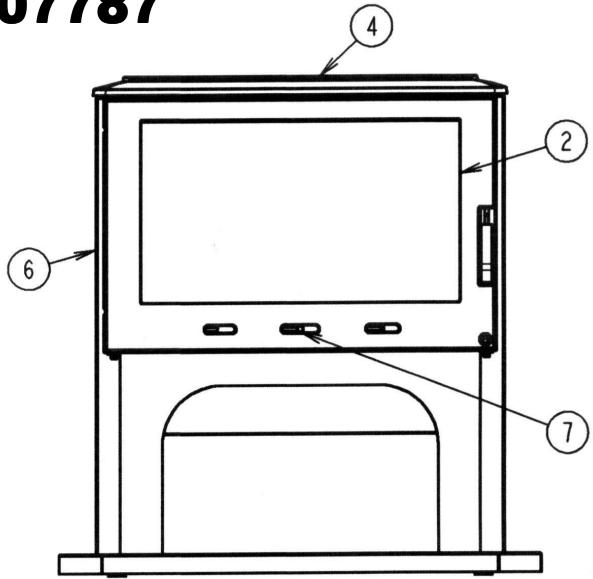

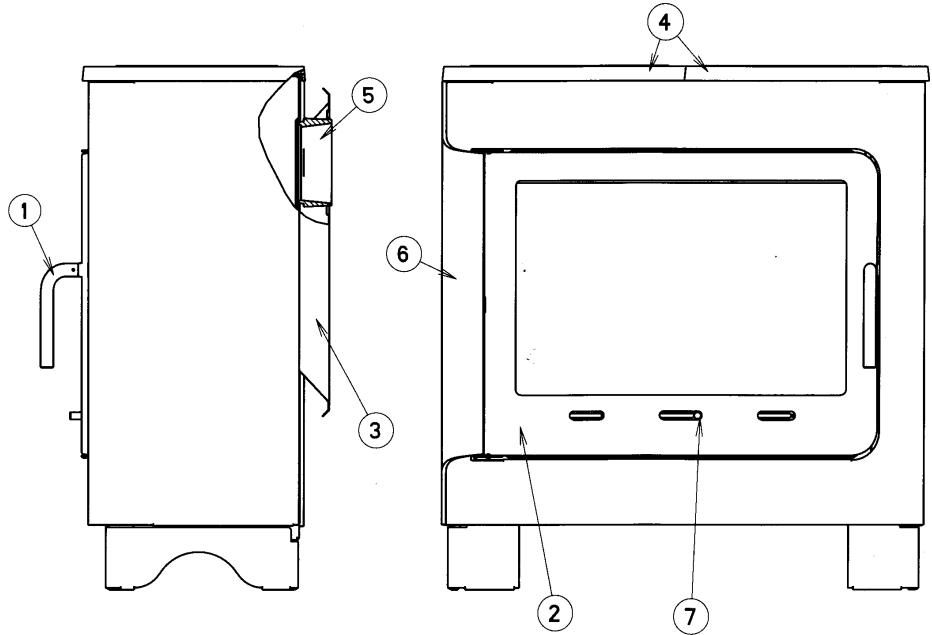

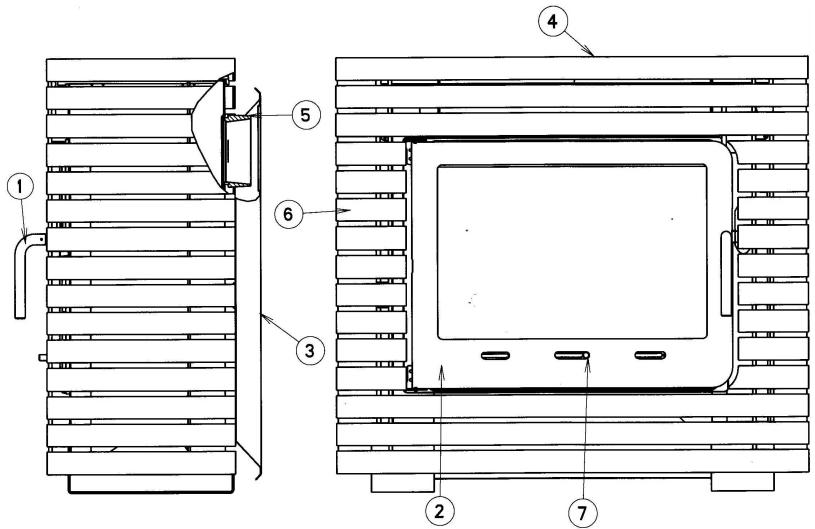

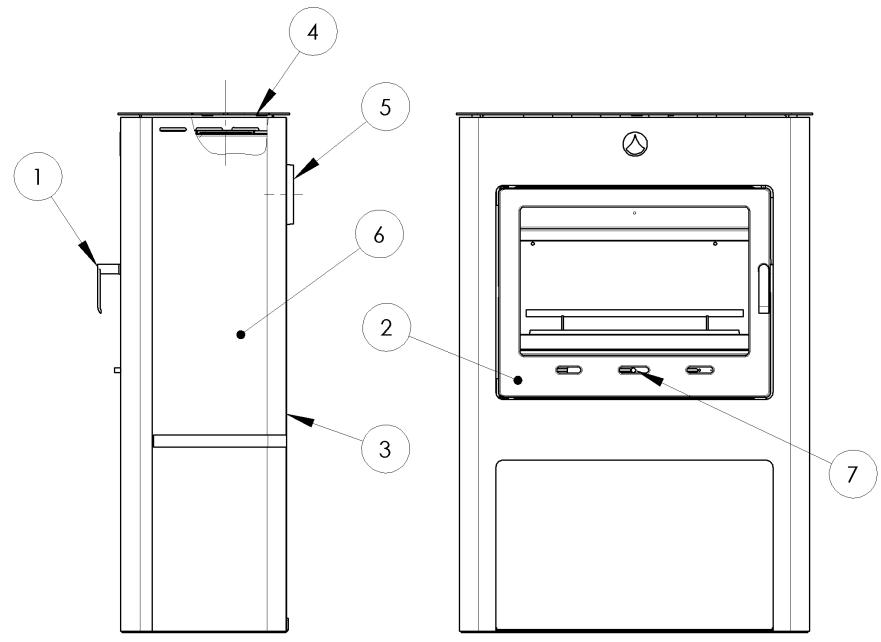

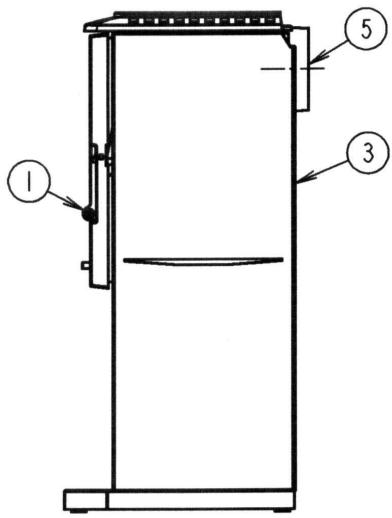

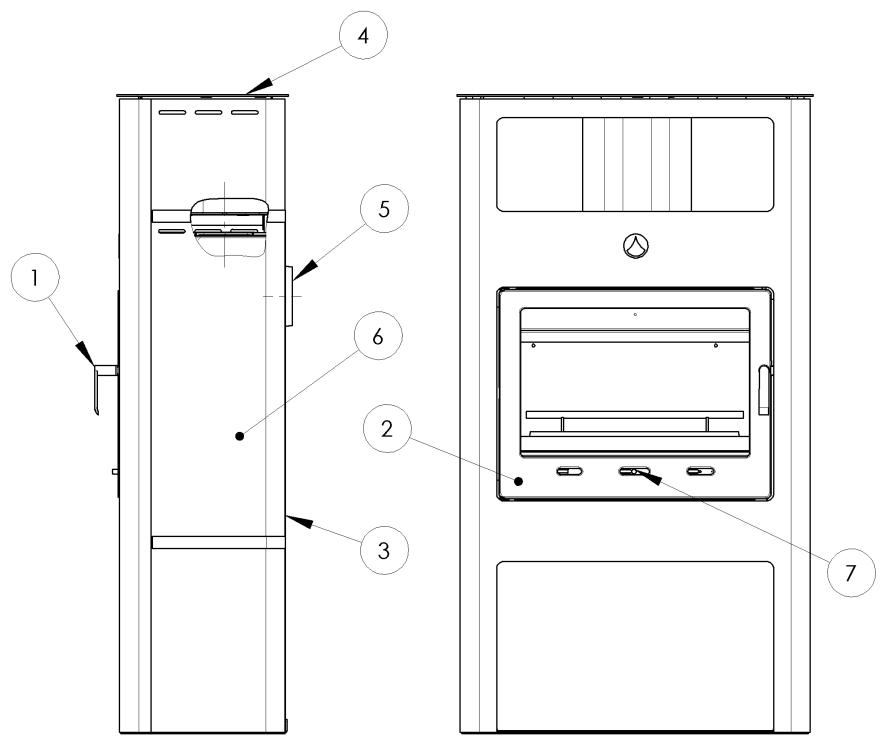

3.1 DESCRIÇÃO (Fig.1)

Os principais elementos que constituem a salamandra estão indicados a seguir:

(1) Pega (2) Porta de energia (3) Resguardo de proteção (4) Tampo (5) Saída (6) Painel ou ornamentação (7) Puxador de regulação de ar

Uma entrada de ar secundário está integrada na parte alta do vidro da porta para a manter limpa e assegurar melhor combustão da lenha.

O puxador de regulação de ar, situado na parte inferior da porta, permite escolher um ritmo de fogo.

Peso líquido do aparelho: Salamandra C07750: cerca de 95 kg

Salamandra C07787: cerca de 87 kg Salamandra C07790: cerca de 91 kg Salamandra C07708: cerca de 87 kg Salamandra C07709: cerca de 101 kg Salamandra C077AA: cerca de 78 kg

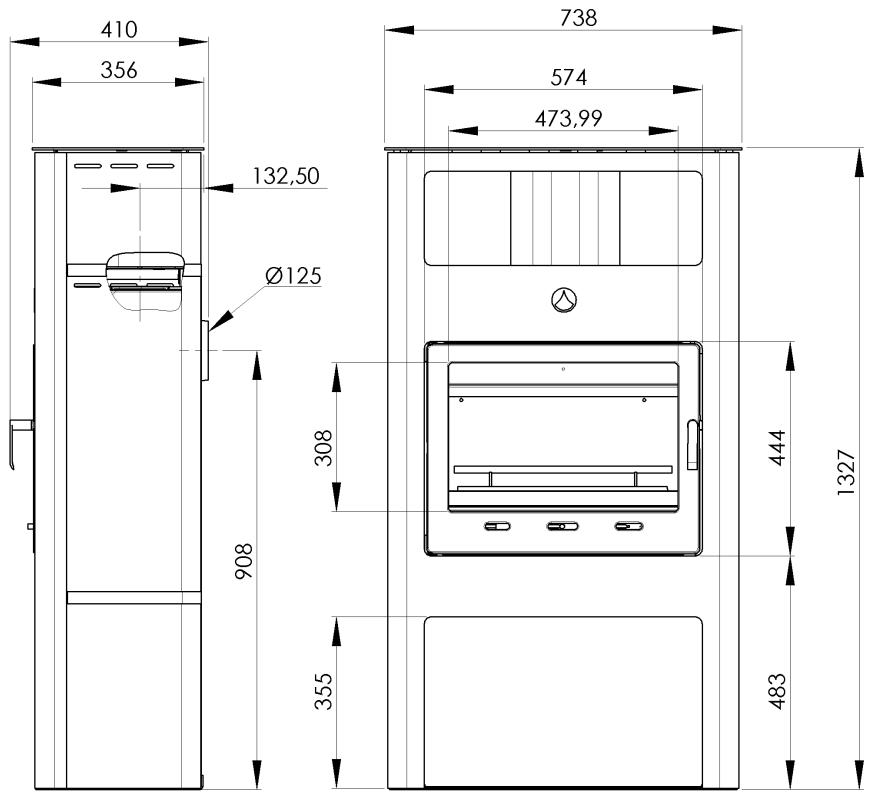

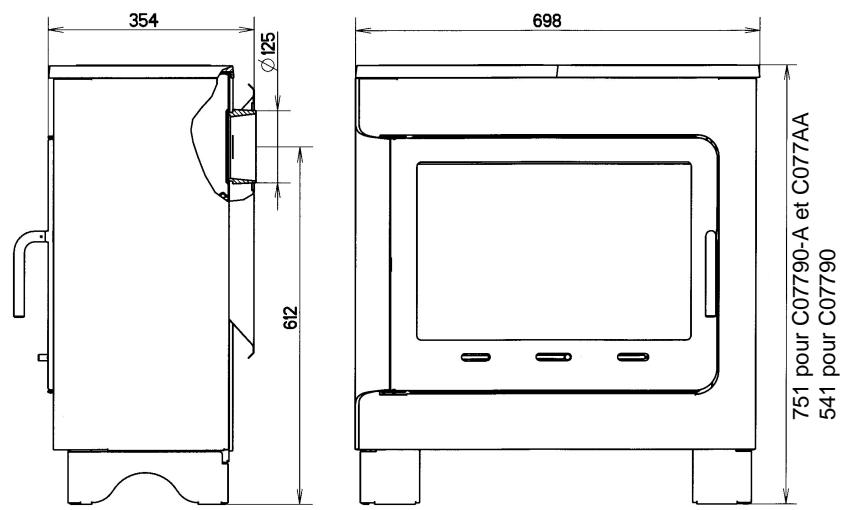

3.2 DIMENSÕES (Fig. 2)

Dimensões exteriores (valores em mm)

	Largura	Altura	Profundidade

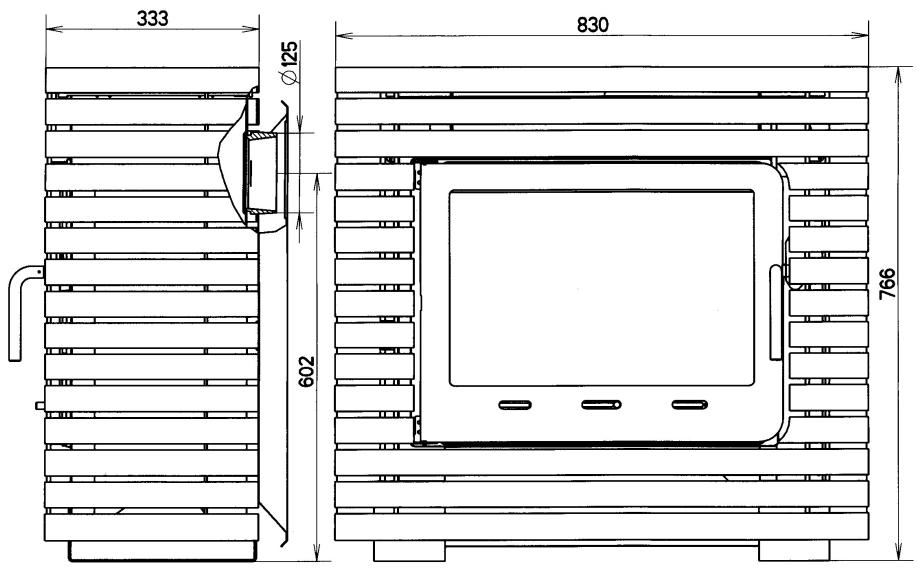

C07750	830	765	333

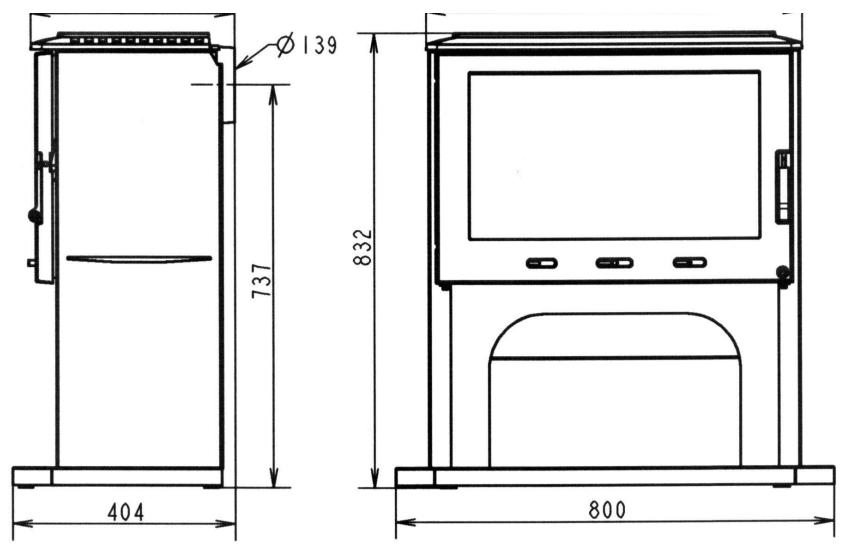

C07787	800	832	404
C07790 / C077AA	698	751	354

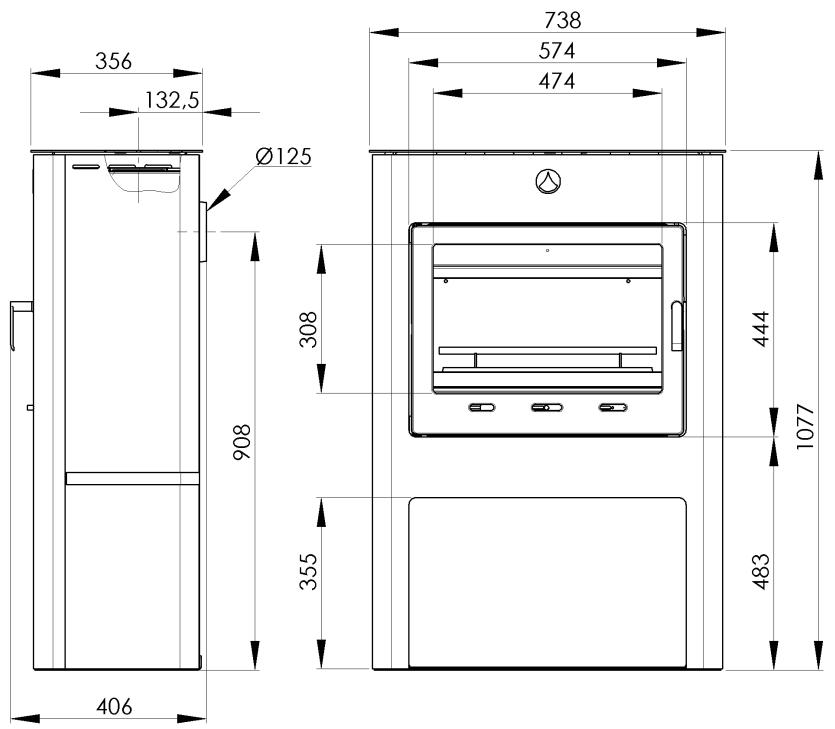

C07708	738	1077	355
C07709	738	1327	355

3.3 - VENTILAÇÃO DO LOCAL ONDE O APARELHO ESTÁ INSTALADO

• O funcionamento do aparelho precisa de um volume de ar suplementar ao necessário para renovar o ar regularmente. Esta entrada de ar é obrigatória quando a habitação está equipada com uma ventilação mecânica.
• A tomada de entrada de ar deve ficar situada diretamente no exterior, ou num local ventilado para o exterior, e deve ser protegida com uma grelha.
• A saída da entrada de ar deve ficar situada o mais próximo do aparelho. Deve poder ser tapada quando abre diretamente na sala. Durante o funcionamento do aparelho, assegure-se que ela está livre de toda obstrução. A secção da entrada de ar deve ser pelo menos igual ao quarto da secção da conduta de fumos, com o mínimo de:
• 50 cm² para uma utilização unicamente com a porta fechada
• Pode ser necessário parar o extrator da ventilação mecânica para fazer o retorno dos fumos para a sala ao abrir a porta.

4.1 PRIMEIRO ACENDER

• Depois de realizar a lareira e instalar o aparelho, respeitar o tempo de secagem dos materiais realizados para a construção (2 a 3 semanas).
• Não ligar o fogão sobre uma conduta de junta de vários aparelhos.
• Depois de acender pela primeira vez (ver parágrafo 4.4.1), fazer um fogo moderado durante as primeiras horas limitando a entrega do aparelho (uma acha de 15 cm) (puxador de ar meio aberto).

Subida progressiva da temperatura do conjunto dos elementos da lareira e dilatação normal do aparelho.

• Durante as primeiras utilizações, pode sair do aparelho um cheiro de tinta: arejar o local para fazer o desagrado.

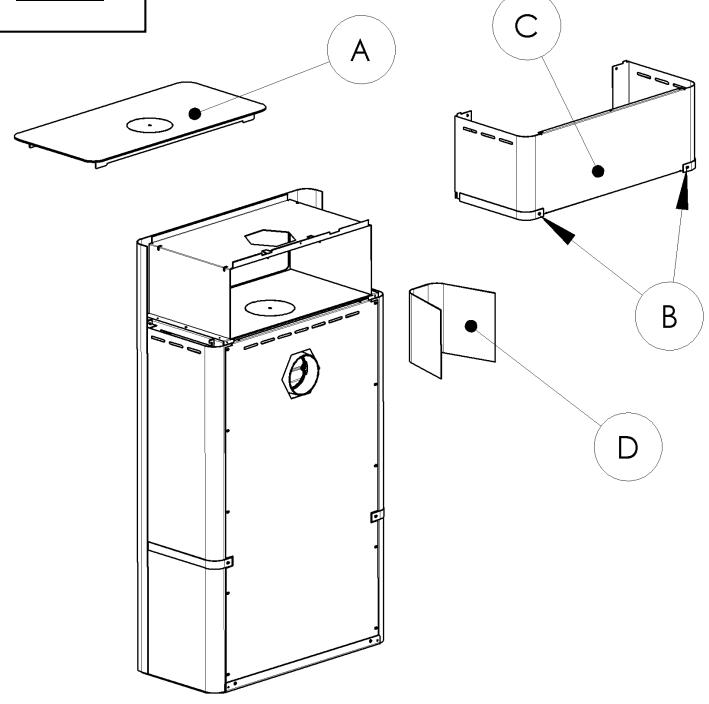

• Preparação do C07709 para aumentar a capacidade do aquecedor de prato (ver Fig. 11):

Na configuração duma ligação por detrás, é possível desmontar o tapa-cano situado no aquecedor de pratos, para aumentar o volume deste, tem de proceder da maneira seguinte:

Destacar a parte de cima A elevando-a. Retirar os parafusos B situados por trás da decoração do aquecedor de pratos C. Destacar a decoração do aquecedor de pratos. Retirar o tapa-cano D. Montagem da decoração do aquecedor de pratos. Remontagem da parte de cima.

4.2 COMBUSTÍVEL

4.2.1 Combustível recomendado

Troncos de lenha dura dum comprimento máximo de 56 cm: carvalho, carpa, faia, castanheiro, etc.

Altura máxima de correamento: 25 cm.

É aconselhável usar lenha muito seca (máximo 20 % de humidade), com cerca de 2 anos de armazenagem abrigada antes do corte, para obter melhores rendimentos e evaporar o creosote na conduta de fumos e nos vidros.

Evitar as madeiras resinosas (pinheiro, épiceas...) que requerem uma limpeza mais frequente do aparelho e da conduta.

4.2.2 Combustíveis proibidos

Exceto a lenha, todos os outros combustíveis são proibidos, nomeadamente o carvão e os seus derivados.

As flamejadas de lenha pequena, sarmentos, pranchetas, palha, cartão, combustíveis líquidos são perigosos e a excluir.

O aparelho não deve ser utilizado como um incinerador de resíduos.

4.3 EMPREGO DOS ÓRGÃOS DE MANOBRA E DOS ACESSÓRIOS

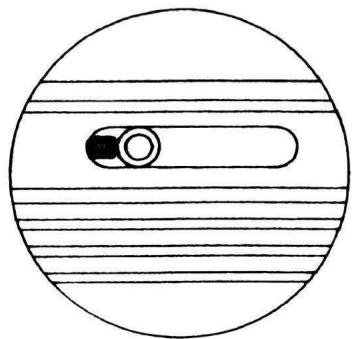

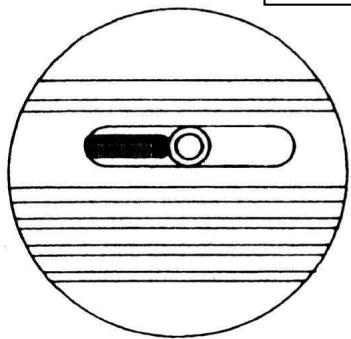

• Puxador de regulação de ar (Fig. 3): deve ser manobrado por intermédio do atiçador.

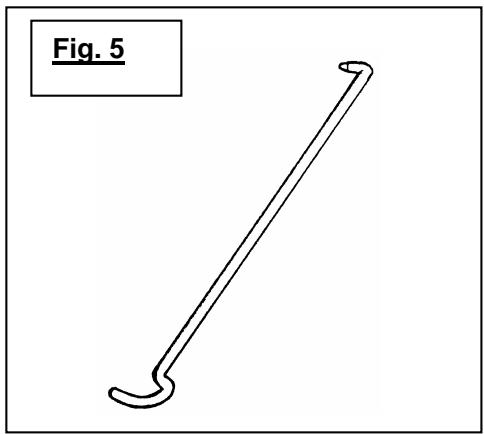

• Pega de porta: deve ser manobrada por intermédio do atiçador (Fig. 5) ou pela luva de forno.
• Rodo (Fig. 4): para retirar a cinza e limpar o aparelho.

Não queime as mãos sem necessidade, sirva-se dos acessórios.

Esta posição só deve ser realizada quando o aparelho está « frio ». Ela não se pode manter mais de 30 minutos. O aparelho tem de estar sob vigilância durante toda a duração da fase de acendimento. Para obter a posição, efetuar as operações seguintes:

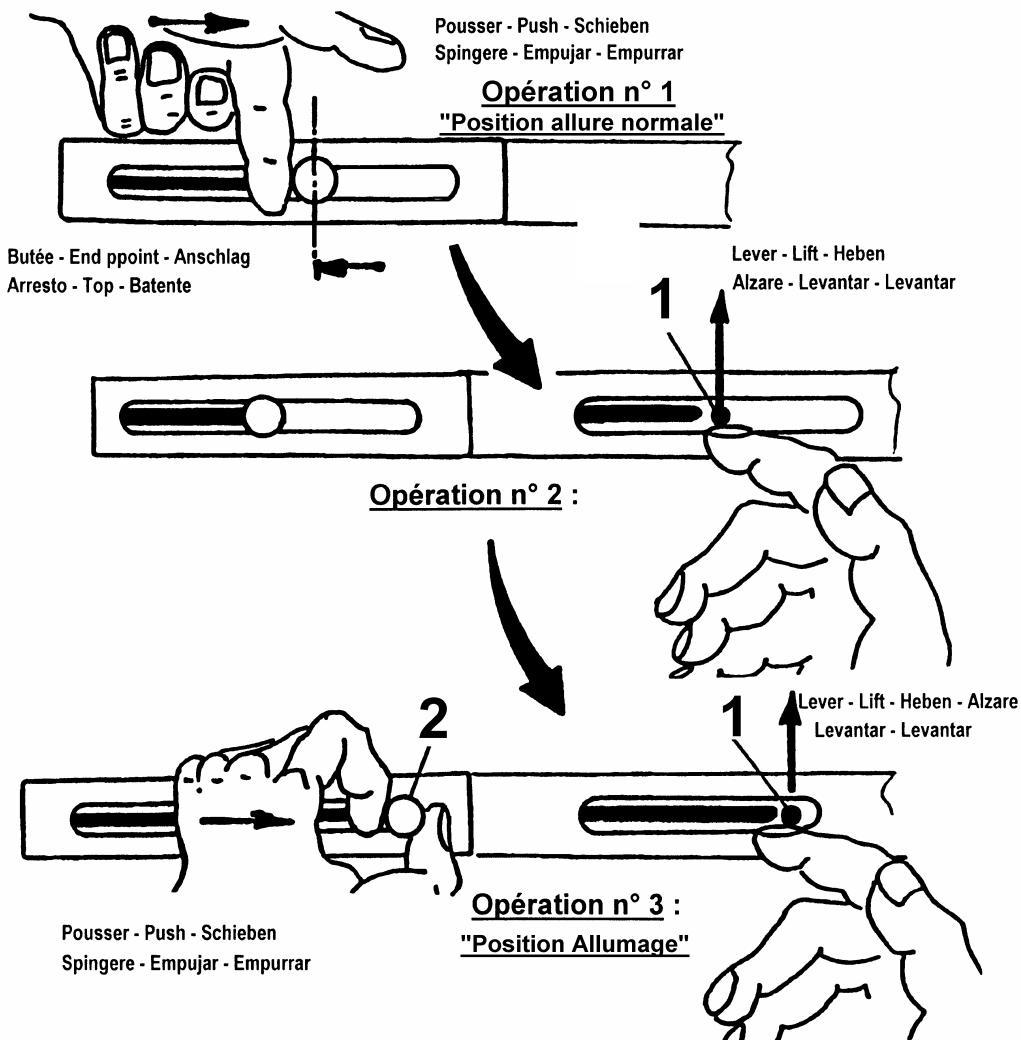

Operação n°1:

• Empurrar o botão de manobra ② do puxador de regulação de ar até ao batente correspondente ao bloqueio da "Posição Acender".

Operação n°2:

Levantar o pino de desbloqueio ① situado à esquerda do puxador de regulação.

Operação n°3:

• Manter o pino em posição alta com a mão direita e empurrar o botão de manobra ② para a direita com a mão esquerda e fica na "Posição Acender".

Depois de acender, para voltar na posição de ritmo normal, de ritmo intermediário ou de ritmo reduzido (ver Fig. 3), utilize o atiçador para empurrar o botão de manobra do puxador de regulação de ar que pode estar quente.

4.4 UTILIZAÇÃO

4.4.1 Acender

• Abrir o puxador de regulação de ar em posição acender (Fig. 3).
• Pôr papel enrolado e lenha miúda muito seca (gravetos) sobre a grelha e depois achas rachadas maiores (Ø de 3 a 5 cm).
• Acender o papel e fechar a porta (deixá-la ligeiramente aberta para acelerar o fogo).
• Quando a entrega de "lenha miúda" estiver bem acesa, encontrar a porta, regarar o aparelho com o combustível recomendado e agarrar nos órgãos de manobra para obter o ritmo desejado.

4.4.2 Funcionamento

4.4.2.1 Funcionamento intermitente e contínuo

• O funcionamento intermitente necessita um recarregamento todos os 3/4 horas. Deve privilegiar este modo de funcionamento particularmente respeituoso do ambiente.
• O aparelho pode igualmente assegurar um funcionamento contínuo quando a limitação intermitente não pode ser respeitada ou que uma potência reduzida é procurada. Nesse caso, a potência máxima pode ser obtida sobre a duração de 3 horas e um andar lento, a potência baixa de uma duração de 10 horas é possível com uma carga de 9 kg.

4.4.2.2 Regular o fogo

• O ritmo desejado obtém-se atuando nos órgãos de manobra (ver parágrafo 4.3) e escolhendo uma energia correspondente às necessidades, isto é: Para um aquecimento máximo, carregar o aparelho com 3 toros de cerca de 10 cm de diâmetro (puxador de ar aberto) (Fig. 3).

Utilizar este ritmo apenas de modo temporário, para pôr os locais na temperatura (antes de uma ausência prolongada).

Para um ritmo intermédio, utilizar uma energia moderada: um ou dois toros (puxador de ar meio aberto) (Fig. 3). Para um aquecimento de duração longa em andar lento, utilize 1 ou 2 troncos não fendidos de diâmetro superior a 15 cm (puxador de ar fechado) (Fig. 3). Para obter um andar lento de longa duração, proceder ao carregamento sobre uma cama de brasas apenas avermelhadas.

• Para obter um arder rápido, (relançar o fogo com "lenha pouca"), efetuar a carga, manter eventualmente a porta entreaberta durante alguns minutos para acelerar o acender, vigiando constantemente o aparelho, fechar antes a porta e atuar nos órgãos de manobra (parágrafo 4.3). Esta operação permite acelerar o acender, em particular quando a lenha está húmida.
• Efetuar as mudanças de ritmo (passagem do andar lento ao andar normal, por exemplo) antes de recarregar, durante a fase de combustão das brasas, para que o aparelho e a conduta de fumos possam mudar progressivamente de regime.
• Para fazer os retornos de fumos e as quedas de cinzas na sala, no momento da entrega, a abertura da porta requer diversas precauções: Entreabrir a porta, esperar um momento para iniciar a tiragem correspondente ao funcionamento com a porta aberta, e abrir depois a porta lentamente.
• O funcionamento contínuo em andar lento, sobretudo durante os períodos de aumento de temperatura (tiragem desfavorável) e com lenha húmida, provoca uma combustão incompleta que favorece os depósitos de bistre e de alcatrão:

Alternar os períodos em regime lento com funcionamentos a ritmo normal. Privilegiar uma utilização com pequenas cargas.

• Depois de um funcionamento em andar lento, o vidro pode obscurecer-se por causa de um ligeiro bistre; este depósito desaparece normalmente a um andar mais vivo por pirólise.

A instalação de um registo moderador de tiragem na conduta de ligação permite controlar a escolha do ritmo, em particular a potência reduzida, e permite obter o ritmo reduzido de longa duração (ver manual de instalação).

4.4.2.3 Remoção da cinza

O ar utilizado para a combustão da lenha chega debaixo da grelha quando o puxador de regulação do ar está aberto. Este ar assegura também o arrefecimento da grelha. É portanto indispensável, para obter óptimas prestações e evitar a degradação da grelha devido a um aquecimento excessivo, evitar obstruir a grelha limpando e evacuando regularmente as cinzas:

• Utilizar o rodo para remover a cinza da grelha (Fig. 4).
• O cinzeiro, situado debaixo da grelha, retira-se facilmente puxando-o com o atiçador (Fig. 5).
• O nível das cinzas nunca deve atingir a grelha em ferro fundido do fogão. Retirar a cinza pelo menos a cada 2 a 3 dias.
• Retirar periodicamente as cinzas espalhadas acidentalmente no compartimento cinzeiro.

• Nunca atirar água para apagar o fogo. O vidro e certas partes do aparelho estão muito quentes: cuidado com os riscos de queimadura, especialmente para as crianças.
• O fogão irradia um calor importante através do vidro. Não colocar materiais nem objetos sensíveis ao calor a uma distância inferior a 1,50 m da zona envidraçada.
• É imperativo manter sempre fechadas as portas de energia e do cinzeiro.
• Não instalar materiais facilmente inflamáveis próximos do aparelho.
• Esvaziar o conteúdo do cinzeiro para um recipiente metálico ou não inflamável reservado exclusivamente para esse uso. As cinzas aparentemente frias podem estar muito quentes quando começam a arrefecer algum tempo.
• Em particular, não armazenar lenha debaixo do aparelho.
• Em caso de fogo de chaminé, fechar o punho do regulamento do ar (Fig. 3).

5 - CONSELHOS DE LIMPEZA E DE MANUTENÇÃO DO APARELHO E DA CONDUTA DE FUMOS

A limpeza mecânica da conduta de fumos é obrigatória e deve ser realizada várias vezes por ano, sendo pelo menos uma vez durante a época de aquecimento. Um certificado deve ser entregue por um profissional.

Por ocasião das limpezas, é necessário:

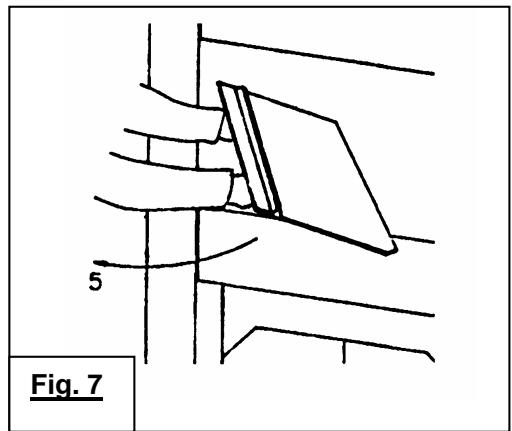

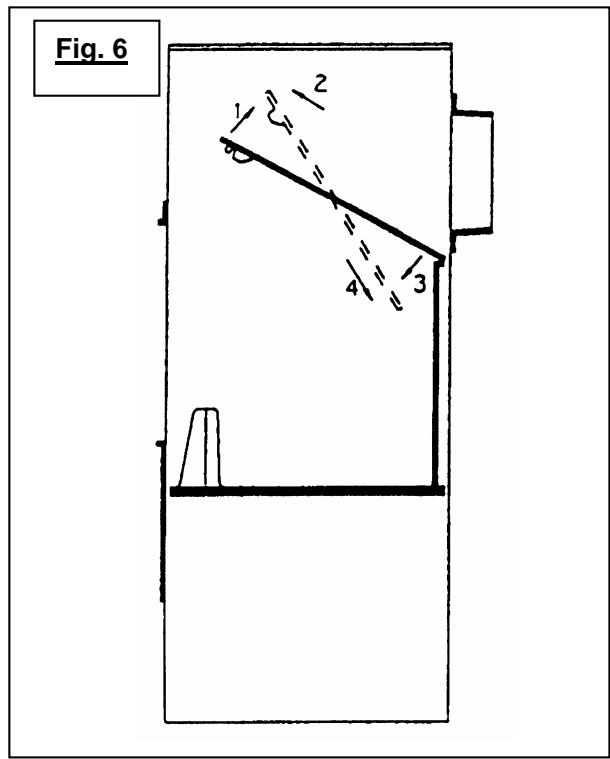

• Desmontagem do deflector (Fig. 6) e (Fig. 7):

Retirar o deflector (levantar o deflector 1, avançar 2, descer a traseira 3, descer o deflector 4 e retirá-lo 5, pelo lado direito).

• Retirar a placa traseira da fornalha, as duas placas laterais da fornalha, a grelha e o tubo de saída.

(Montagem do deflector: proceder no sentido contrário à desmontagem).

• Verificar totalmente o estado do aparelho e em particular os elementos que asseguram a vedação: juntas e órgãos de fecho, peças de apoio (porta, chassis).
• Verificar o estado da conduta de fumos e da conduta de ligação. Todas as uniões devem garantir a boa resistência mecânica e conservar a vedação.
• Limpar o aparelho com uma escova e um aspirador.

No caso de anomalia, mandar reparar o aparelho ou a instalação por um profissional.

A seguir a um longo período de parada:

• Verificar a ausência de obstrução nas condutas antes de reacender.

LIMPEZA CORRENTE

• Limpar o vidro com um pano húmido e cinza. Se necessário, utilizar um produto de limpeza doméstica adequado respeitando as recomendações das instruções de utilização. Esperar que o aparelho esteja completamente frio para proceder a esta operação.

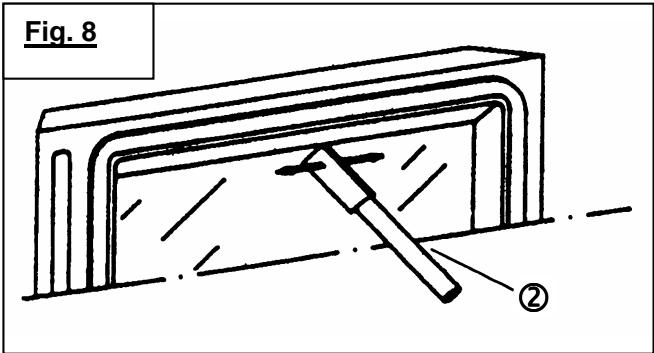

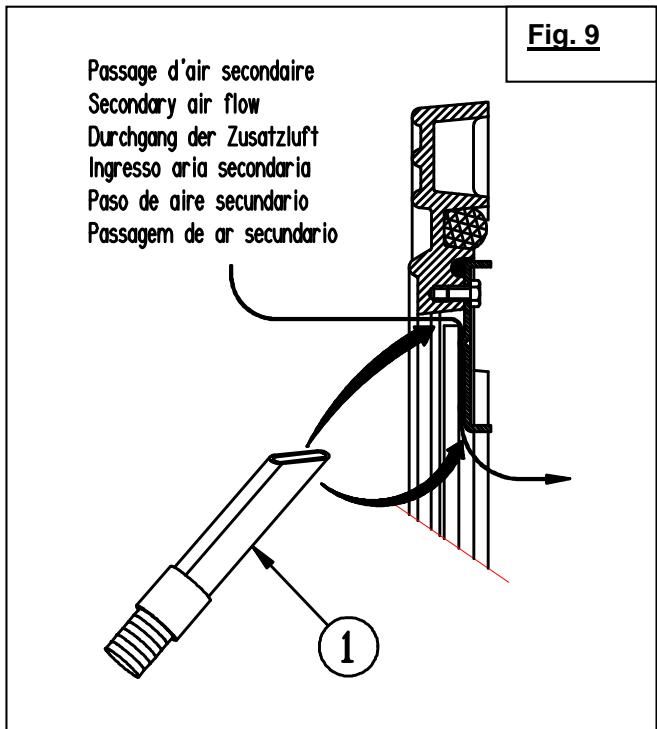

• Limpar regularmente as entradas de ar secundário (Fig. 8):

Com a extremidade de um objeto metálico (②), raspar a aresta interior da porta em ferro fundido para remover o creosoto que estiver aglomerado. Com o aspirador (①), retirar as partículas e poeiras que estão presas entre a aresta inferior da porta e o vidro (Fig. 9).

Estas partículas perturbam a formação da película de ar secundário que protege o vidro contra o contacto direto com os fumos e completam a combustão da lenha (Fig. 9).

Estas operações devem efetuar-se logo que o vidro estiver sujo e imperativamente antes da fornalha estar totalmente apagada.

• Controlar a eficácia da lingueta de fecho da porta e, se necessário, efetuar as seguintes afinações (Fig. 10):

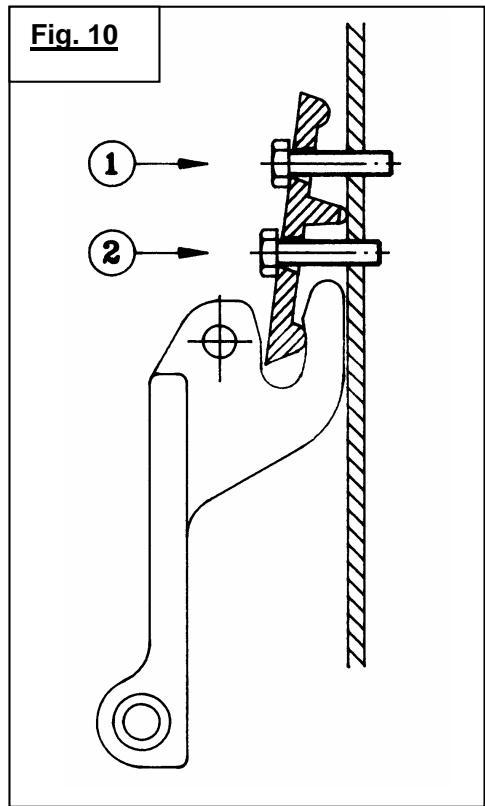

• Reforçar o fecho da porta:

Desapertar sucessivamente o parafuso (①) e apertar o parafuso (②). Agir por 1/4 de volta nos 2 parafusos e recomeçar a operação se necessário.

NOTA: Esta operação aumenta a pressão da junta de vedação da porta no fogão.

Desapertar sucessivamente o parafuso (②) e apertar o parafuso (①). Agir por 1/4 de volta nos 2 parafusos e recomeçar a operação se necessário.

NOTA: Esta operação diminui a pressão da junta de vedação da porta no fogão.

6. CONDIÇÕES GERAIS DE GARANTIA

1. MODALIDADES

Fora da garantia legal, a razão de defeitos escondidos, Deville garante o material em caso de vícios aparentes ou de não conformidade do material entregue, ao material encomendado.

Sem prejuízo das disposições a tomar, relativamente ao transportador, as reclamações ao acolhimento do material, vêm ser enunciadas ao pé de Deville através do comprador, dentro de cinco dias de comprovação do vício por carta registada, com aviso de receção.

Pertence ao comprador fornecer todas as justificações da realidade dos vícios ou de anomalias comprovadas. O comprador decide, por outro lado, deixar à Deville todas as faculdades para proceder à verificação dos vícios ou anomalias, para reparação. Do mesmo modo, o comprador deve ter os materiais não conformes à disposição de Deville, segundo as instruções do construtor. Todo retorno do material, por qualquer razão que seja, deverá ter o acordo expresso prévio de DEVILLE.

2. EXTENSÃO

A garantia de Deville cobre, à exclusão de todas as indemnidades ou danos e interesses, a substituição gratuita ou a reparação do material, ou do elemento reconhecido defeituoso (fora as peças de usura) pelos serviços do construtor, à exclusão do preço resultando da mão-de-obra, de mudanças e de transporte. Sobre os aparelhos esmaltados, o salpicado do esmalte nunca é considerado como um defeito de fabricação. Isso é a consequência da diferença de dilatação da folha de ferro esmaltada ou do ferro fundido esmaltado, mas não modifica a aderência do esmalte. As peças de substituição mais caras são garantidas seis meses a partir da data de fatura; todas as garantias complementares consentidas por um revendedor de Deville não obrigam Deville. A apresentação do certificado de garantia portando o carimbo à data do revendedor de Deville é rigorosamente exigível, quando a garantia é invocada. Esse certificado deve ser apresentado, o talão ou o cupão separável desse certificado, quando a demanda de reparação do aparelho sobre garantia é feita, conforme à organização própria de Deville, e enviado a Deville no prazo concedido. Em falta desses documentos, a data figurada em cima da fatura emitida por Deville não pode ser presa em consideração. As intervenções ao título da garantia não podem ter por efeito prolongar essa garantia.

3. DURAÇÃO

A duração de garantia contratual do seguro por DEVILLE é de 2 anos (5 anos para o corpo de aquecimento lareiras/insertos) a partir da data da compra do aparelho pelo usuário, sobre a ressalva que as reclamações previstas ao título das modalidades citadas acima sejam formalizadas nos prazos concedidos.

A reparação, a substituição ou a modificação de peças durante a periodicidade de garantia não pode haver por efeito prolongar a duração da garantia, nem nunca dar lugar a indemnidades por despesas diversas, atraso de entrega, acidentes ou prejuízos quaisquer.

4. EXCLUSÃO

A garantia não se aplica nos casos seguintes, sem que esta lista seja completa: Instalação e montagem dos aparelhos não incumbem a Deville.

Em consequência, Deville não pode segurar a responsabilidade dos desgastes materiais ou dos acidentes de pessoas consecutivos a uma instalação não conforme às disposições legais e regulamentares (por exemplo, a falta de ligação a uma tomada de terra: tiragem defeituosa de uma instalação);

O uso normal do material ou utilização de uso anormal do material, notadamente em caso de utilização industrial ou comercial, ou emprego do material em condições diferentes, para as quais eles não foram construídos. É o caso, por exemplo, do não respeito das condições prescritas na boa de Deville: exposição a condições exteriores afetando o aparelho, como uma humidade excessiva ou uma variação anormal da tensão elétrica. Anomalia, deterioração ou acidente proveniente de choques, de queda, negligência, defeito de vigilância ou de manutenção do comprador.

As modificações, transformações ou intervenções efetuadas por um pessoal ou uma empresa não aprovadas pela Deville, ou realizadas com peças de substituição não originais, ou não aprovadas pelo construtor.

5. CONDIÇÕES PARTICULARES DE GARANTIA

Estas condições completam e precisam as condições gerais de garantia enunciadas em cima e são prioritárias sobre elas, reportando-se à folha junta "Condições particulares de venda Deville - Garantia".

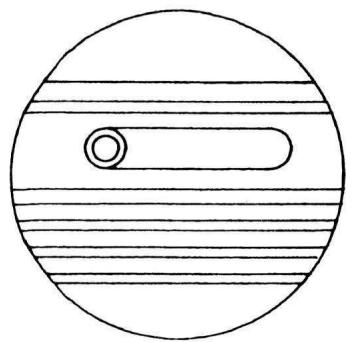

Fig. 3 Tirette fechada Marcha em andamento reduzido Damper closed Stove on slow speed Geschlossener Schieber Sparbetrieb

Comando registrar ar fechado Regime reduzido Tirador cerrado Régimen reducido Puxador fechado Funcionamento em ritmo reduzido

Puxador meio aberto Funcionamento em ritmo intermedio

Puxador aberto Funcionamento em ritmo normal

Comando registrar aria aperto Regimenormale Tirador abierto Régimen normal Puxador aberto Funcionamento em ritmo normal

Fig. 11
