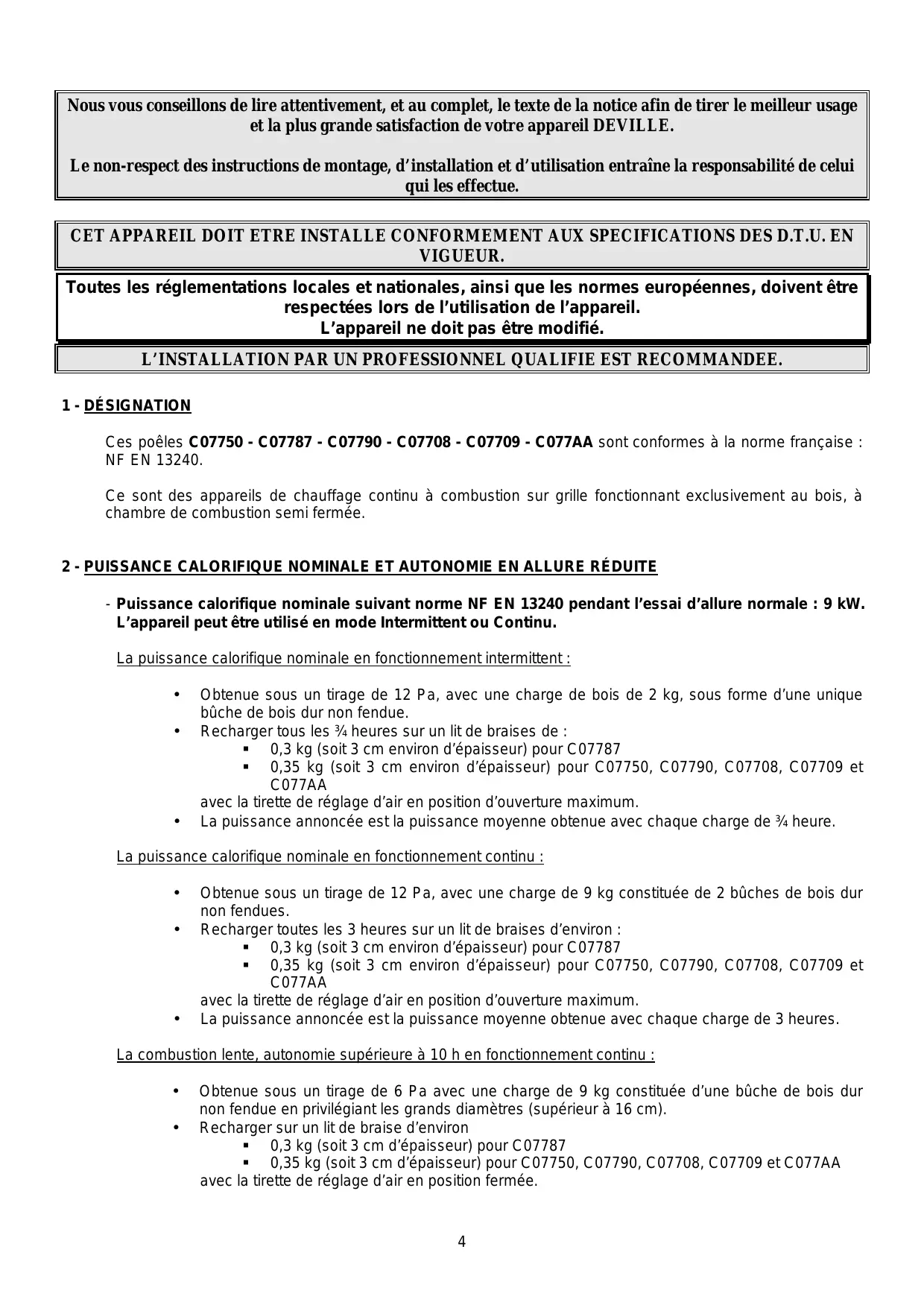

CET APPAREIL DOIT ETRE INSTALLE CONFORMEMENT AUX SPECIFICATIONS DES D.T.U. EN VIGUEUR. Toutes les réglementations locales et nationales, ainsi que les normes européennes, doivent être respectées lors de l’utilisation de l’appareil. L’appareil ne doit pas être modifié. L’INSTALLATION PAR UN PROFESSIONNEL QUALIFIE EST RECOMMANDEE. 1 - DÉSIGNATION Ces poêles C07750 - C07787 - C07790 - C07708 - C07709 - C077AA sont conformes à la norme française : NF EN 13240. Ce sont des appareils de chauffage continu à combustion sur grille fonctionnant exclusivement au bois, à chambre de combustion semi fermée.
- Puissance calorifique nominale suivant norme NF EN 13240 pendant l’essai d’allure normale : 9 kW. L’appareil peut être utilisé en mode Intermittent ou Continu. La puissance calorifique nominale en fonctionnement intermittent : • C077AA avec la tirette de réglage d’air en position d’ouverture maximum. La puissance annoncée est la puissance moyenne obtenue avec chaque charge de ¾ heure.
• • C077AA avec la tirette de réglage d’air en position d’ouverture maximum. La puissance annoncée est la puissance moyenne obtenue avec chaque charge de 3 heures.
• • 0,35 kg (soit 3 cm d’épaisseur) pour C07750, C07790, C07708, C07709 et C077AA avec la tirette de réglage d’air en position fermée.
La tirette de réglage d’air, située en partie basse de la porte, permet de choisir une allure de feu. Poids net de l’appareil :
Poêle C07787 : environ 87 Kg - Après le premier allumage (voir paragraphe 4.5.1), faire un feu modéré pendant les premières heures en limitant le chargement de l’appareil (une bûche de 15 cm de diamètre) (tirette d’air à demi-ouverte). . Montée en température progressive de l’ensemble des éléments de la cheminée et dilatation normale de l’appareil. - Pendant les premières utilisations de l’appareil une odeur de peinture peut se dégager de l’appareil : aérer la pièce pour limiter ce désagrément. - Préparation du C07709 pour augmenter la capacité du chauffe-plat (voir Fig. 11) : Dans la configuration de raccordement par l’arrière, il est possible de démonter le cache tuyau situé dans le chauffe-plat, pour augmenter le volume de celui-ci, en procédant de la façon suivante : . Déposer le dessus A en le levant. . Enlever les 2 vis B à l’arrière du décor du chauffe-plat C. . Déposer le décor du chauffe-plat. . Enlever le cache tuyau D. . Remonter le décor du chauffe-plat. . Remonter le dessus.
4.2.1 Combustible recommandé Tous les combustibles autres que le bois sont interdits, notamment le charbon et ses dérivés. Les flambées de petits bois, sarments, planchettes, paille, carton, combustibles liquides sont dangereuses et à exclure. L’appareil ne doit pas être utilisé comme un incinérateur à déchets.
- Tirette de réglage d'air (Fig. 3) : elle doit être manœuvrée par l'intermédiaire du tisonnier. - Poignée de porte : elle doit être manœuvrée par l'intermédiaire du tisonnier (Fig 5) ou d’une manique (gant de cuisine). - Raclette (Fig. 4) : pour le décendrage et le nettoyage de l’appareil. Ne vous brûlez pas les mains inutilement servez-vous des accessoires. 6
Opération n° 2 : - Lever l'index de déverrouillage situé sur la droite de la tirette de réglage. Opération n° 3 : - Maintenir l'index en position haute avec la main droite et pousser le bouton de manœuvre vers la droite avec la main gauche : vous êtes en "Position Allumage". Après l'allumage, pour revenir en position d'allure normale, d'allure intermédiaire ou d'allure réduite (voir Fig. 3), utiliser le tisonnier pour pousser le bouton de manœuvre de la tirette de réglage d'air qui peut être chaud. 4.4 UTILISATION 4.4.1 Allumage - Ouvrir la tirette de réglage d’air en position allumage (Fig. 3). - Placer sur la grille du papier froissé et du petit bois très sec (brindilles), puis des branches de bois fendues de section plus importante (3 à 5 cm de diamètre). - Enflammer le papier et refermer la porte (la laisser légèrement entrouverte pour accélérer l’embrasement). - Lorsque la charge de « petits bois » est bien enflammée, ouvrir la porte, charger l’appareil avec le combustible recommandé et agir sur les organes de manoeuvres pour obtenir l’allumage désiré. 4.4.2 Fonctionnement 4.4.2.1 Fonctionnement intermittent et continu - Le fonctionnement intermittent nécessite un rechargement tous les ¾ heures. Il faut privilégier ce mode fonctionnement particulièrement respectueux de l’environnement. - L’appareil peut également assurer un fonctionnement continu quand les contraintes de l’intermittence ne peuvent être respectées ou qu’une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures et une allure lente, à faible puissance, d’une durée de 10 heures est possible avec une charge de 9 kg. 4.4.2.2 Conduite du feu - L’allure désirée est obtenue en agissant sur les organes de manoeuvres (voir paragraphes 4.3) et en choisissant une charge correspondant aux besoins, soit : . Pour un chauffage maximum, charger l’appareil avec 3 bûches d’environ 10 cm de diamètre (tirette d’air ouverte) (Fig. 3). Utiliser cette allure uniquement de façon temporaire, pour mettre en température les locaux après une absence prolongée. . Pour une allure intermédiaire utiliser une charge moins importante : une ou deux bûches (tirette d’air à demi-ouverte) (Fig. 3). . Pour un chauffage de longue durée en allure lente, utiliser une ou deux bûches non fendues de diamètre supérieur à 15 cm (tirette d’air fermée) (Fig. 3). 7
- Pour obtenir un embrasement rapide, relancer le feu avec du « petit bois » : effectuer le chargement, maintenir éventuellement la porte entrouverte pendant quelques minutes pour accélérer l’embrasement, en gardant l’appareil sous surveillance, puis refermer la porte et agir sur les organes de manoeuvres (paragraphe 4.3). Cette opération permet d’accélérer la reprise, notamment si le bois est humide. - Effectuer les changements d’allure (passage de l’allure lente à l’allure normale par exemple) avant les rechargements, pendant la phase de combustion des braises, pour permettre à l’appareil et au conduit des fumées de changer progressivement de régime. - Pour éviter les refoulements des fumées et les chutes de cendres dans la pièce au moment des rechargements, l’ouverture de la porte nécessite plusieurs précautions : . Entrouvrir la porte, marquer un temps d’arrêt pour amorcer le tirage, puis ouvrir lentement la porte. - Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron : o o
Privilégier une utilisation avec de petites charges.
La mise en place d'un volet modérateur de tirage, sur le conduit de raccordement, permettra de maîtriser le choix de l’allure notamment de la puissance réduite permettant d’obtenir le ralenti de longue durée (voir notice d’installation).
L'air utilisé pour la combustion du bois arrive sous la grille lorsque la tirette de réglage d’air est ouverte. Cet air assure également le refroidissement de la grille. Il est donc indispensable, pour obtenir les performances optimales et éviter la dégradation de la grille sous l’effet de la surchauffe, d’éviter son obstruction en procédant régulièrement au décendrage et à l’évacuation des cendres : - Utiliser la raclette pour effectuer le décendrage de la grille (Fig. 4). - Le cendrier, situé sous la grille, est facilement extrait en le tirant à l’aide du tisonnier (Fig. 5). - Le niveau des cendres ne doit jamais atteindre la grille en fonte du foyer : décendrage tous les 2 à 3 jours au moins. - Enlever périodiquement les cendres accidentellement répandues dans le compartiment cendrier.
- Ne jamais jeter d’eau pour éteindre le feu. - La vitre et certaines parties de l’appareil sont très chaudes : attention aux risques de brûlures - Le foyer dégage par rayonnement à travers le vitrage, une importante chaleur : ne pas placer de matériaux ni d’objet sensibles à la chaleur à une distance inférieure à 1.50 m de la zone vitrée. - Il est impératif de toujours maintenir fermées les portes de chargement et de cendrier. - Ne pas mettre en place des matériaux facilement inflammables au voisinage de l’appareil.
- En cas de feu de cheminée, fermer la tirette de réglage d’air (Fig. 3).
A l’occasion des ramonages, il faut : - Démonter le déflecteur (Fig. 6) et (Fig. 7) : . déposer le déflecteur (soulever le déflecteur 1, l’avancer 2, descendre l’arrière 3, le descendre 4 et le sortir 5 par le côté droit). - Déposer la plaque arrière de foyer, les deux plaques latérales de foyer et le tuyau de raccordement. (remontage du déflecteur : agir dans l’ordre inverse du démontage) - Vérifier complètement l’état de l’appareil et en particulier les éléments assurant l’étanchéité : joints et organes de verrouillages, pièce d’appui (porte, châssis). - Vérifier l’état du conduit de fumée et du conduit de raccordement : tous les raccords doivent présenter une bonne tenue mécanique et avoir conservé leur étanchéité. - Nettoyer l’appareil à la brosse et à l’aspirateur. En cas d’anomalie : faire réparer l’appareil ou l’installation par un professionnel. A la suite d’une longue période d’arrêt : - Vérifier l’absence d’obstruction des conduits avant un rallumage.
. Enlever à l’aspirateur , les particules et poussières qui sont coincées entre l’arête intérieure en haut de la porte et le verre (Fig. 9). Ces particules gênent la formation du film d’air secondaire qui protège le vitrage du contact direct avec les fumées et complète la combustion du bois (Fig. 9). . Ces opérations doivent être effectuées dès que le verre est sale et impérativement après extinction totale du foyer.
Assouplir la fermeture de porte :
Il appartient à l’acheteur de fournir toute justification quant à la réalité des vices ou des anomalies constatées. L’acheteur doit, par ailleurs, laisser à DEVILLE toute facilité pour procéder à la constatation de ces vices ou anomalies et pour y porter remède. De même l’acheteur doit tenir les matériels non conformes à la disposition de DEVILLE, selon les instructions de cette dernière. Tout retour du matériel, pour quelque raison que ce soit, doit faire l’objet d’un accord préalable formel de DEVILLE. 2. ETENDUE La garantie de DEVILLE couvre, à l’exclusion de toute indemnité ou dommages-intérêts, le remplacement gratuit ou la réparation du matériel ou de l’élément reconnu défectueux (hors pièces d’usure) par ses services à l’exclusion des frais de main-d’œuvre, de déplacement et de transport. Sur les appareils émaillés, les craquelures ne sont jamais considérées comme un défaut de fabrication. Elles sont la conséquence de différence de dilatation tôle-émail ou fonte-émail et ne modifient pas l’adhérence. Les pièces de rechange fournies à titre onéreux sont garanties six mois à partir de la date de facture ; toute garantie complémentaire consentie par un revendeur de DEVILLE n’engage pas DEVILLE. La présentation du certificat de garantie portant le cachet à date du revendeur DEVILLE est rigoureusement exigée lorsque la garantie est invoquée. Ce certificat doit être présenté lors de la demande de réparation de l’appareil sous garantie, ou bien un talon ou un volet détachable de ce certificat doit, selon l’organisation propre à DEVILLE, être retourné à celle-ci dans les délais impartis. A défaut, la date figurant sur la facture émise par DEVILLE ne peut être prise en considération. Les interventions au titre de la garantie ne peuvent avoir pour effet de prolonger celle-ci. 3. DUREE La durée de la garantie contractuelle assurée par DEVILLE est de 2 ans (5 ans pour le corps de chauffe foyers/inserts) à compter de la date d’achat de l’appareil par l’usager, sous réserve que les réclamations prévues au titre des modalités ci-dessus aient été formulées dans les délais impartis. La réparation, le remplacement ou la modification de pièces pendant la période de garantie ne peut avoir pour effet de prolonger la durée de celleci, ni de donner lieu en aucun cas à indemnité pour frais divers, retard de livraison, accidents ou préjudices quelconques. 4. EXCLUSION La garantie ne s’applique pas dans les cas suivants, sans que cette liste soit exhaustive : Installation et montage des appareils dont la charge n’incombe pas à DEVILLE. En conséquence, DEVILLE ne peut être tenue pour responsable des dégâts matériels ou des accidents de personne consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple l’absence de raccordement à une prise de terre ; mauvais tirage d’une installation) ; Usure normale du matériel ou utilisation ou usage anormal du matériel, notamment en cas d’utilisation industrielle ou commerciale ou emploi du matériel dans des conditions différentes de celles pour lesquelles il a été construit. C’est le cas par exemple du non-respect des conditions prescrites dans la notice DEVILLE : exposition à des conditions extérieures affectant l’appareil telles qu’une humidité excessive ou variation anormale de la tension électrique ; Anomalie, détérioration ou accident provenant de choc, chute, négligence, défaut de surveillance ou d’entretien de l’acheteur ; Modification, transformation ou intervention effectuée par un personnel ou une entreprise non agréée par DEVILLE ou réalisée avec des pièces de rechange non d’origine ou non agréées par le constructeur. 5. CONDITIONS PARTICULIERES DE GARANTIE Ces conditions complètent et précisent les conditions générales de garanties ci-dessus et ont primauté sur celles-ci, se reporter au feuillet ci joint « Conditions particulières de vente DEVILLE – Garantie ».
Peso neto del aparato :
- Durante las primeras utilizaciones, puede que se desprenda un olor a pintura : ventile la habitación de manera a eliminar el desagrado. - Preparación del C07709 para aumentar la capacidad del calientaplatos (ver Fig. 11) : En la configuración de empalme por la parte trasera, es posible desmontar el esconde tubo situado en el calientaplatos, para aumentar el volume de éste, procediendo de la forma siguiente : . Aflojar la parte superior A levantándola. . Retirar los 2 tornillos B que están detrás de la decoración del calientaplatos C. . Aflojar la decoración del calientaplatos. . Retirar el esconde tubo D. . Volver a montar la decoración del calientaplatos. . Volver a montar la parte superior. . Entreabrir la puerta, marcar un tiempo de parada para iniciar el tiro y abrir lentamente la puerta después. - El funcionamiento en continuo y en marcha lenta, sobre todo durante los períodos en que vuelven a subir las temperaturas (tiro desfavorable) y con leña húmeda, provoca una combustión incompleta que favorece el depósito de materia negruzca y de alquitrán : o o
Privilegie su utilización con cargas reducidas. - Utilice la rasqueta para efectuar la limpieza de la ceniza de la reja (Fig. 4). - El cenicero, situado debajo de la parrilla, se saca fácilmente tirando de él con el atizador (Fig. 5). - El nivel de cenizas no ha de alcanzar nunca la reja de fundición del fogón : evacúe las cenizas cada 2 o 3 días como mínimo. - Quite períodicamente las cenizas accidentalmente esparcidas en el compartimiento cenicero. Después de un largo período sin funcionar : - Asegúrese que nada obstruye los conductos antes de encender.
Estas partículas impiden la formación de la capa de aire segundario que protege el cristal contra el contacto directo con el humo al mismo tiempo que completa la combustión de la leña (Fig. 9). . Realice estas operaciones en cuanto esté sucio el cristal, y, de manera imperativa, una vez totalmente apagado el fogón.
