Marca	EINHELL
Modelo	RT-SM 305 L
Tipo de produto	Serra de bancada (serra universal, serra de esquadria)
Alimentação	230 V ~ 50 Hz
Potência	1800 W
Rotação em vazio	4800 min⁻¹
Lâmina de serra	ø 210 x ø 30 x 2,8 mm, 24 dentes em metal duro
Zona de pivô da mesa	-52° / 0° / +60°
Corte de esquadria máximo	45° à esquerda
Largura de corte a 90°	310 x 65 mm
Largura de corte a 45°	220 x 65 mm
Largura de corte em dupla esquadria (2 x 45°)	220 x 35 mm
Peso	15 kg
Laser	Classe 2, 650 nm, ≤ 1 mW, alimentação 2 x 1,5 V (AAA)
Funções principais	Corte reto, corte de esquadria, duplo corte de esquadria, guia por tração, limitação de profundidade de corte, laser de guia
Volume de entrega	Serra, dispositivo tensor, suporte rolante, grampos, caixa de aparas, pés, peças laterais, espaçadores, parafusos, ferramentas de montagem
Segurança	Tampa de proteção da lâmina, bloqueio do eixo, parafuso de segurança, alavanca de destravamento, parada de emergência (interruptor Liga/Desliga)
Manutenção	Limpeza regular com pano úmido, verificação das escovas de carvão por um especialista, sem peças internas para manutenção
Peças de reposição	Disponíveis via ISC GmbH (www.isc-gmbh.info); indicar tipo, número do artigo e número de identificação
Garantia	2 anos (exceto uso profissional, peças de desgaste e baterias)

Perguntas frequentes - RT-SM 305 L EINHELL

Como trocar a lâmina da serra?

Desconecte a serra e incline a cabeça para a posição superior. Bloqueie o eixo com o bloqueio (5), desaperte o parafuso de fixação (39) no sentido horário, remova a flange externa (40) e a lâmina. Coloque a nova lâmina respeitando o sentido de rotação, e aperte novamente. Verifique se a lâmina gira livremente.

Como ajustar a profundidade de corte?

Afrouxe a porca serrilhada (34) e abaixe o batente de limitação (35). Aperte ou desaperte o parafuso (34) para ajustar a profundidade desejada, e então aperte a porca novamente. Faça um teste de corte para verificar.

Como usar o laser de guia?

Coloque o interruptor do laser (42) na posição 'I' para ligar. Uma linha laser aparece na peça, indicando a linha de corte. Para desligar, coloque o interruptor na posição '0'. Não olhe diretamente para o feixe.

Como realizar um corte de esquadria?

Afrouxe o parafuso de fixação (22) e incline a cabeça da máquina (4) para a esquerda até o ângulo desejado (0°-45°). Aperte novamente. Se necessário, desmonte ou mova o dispositivo tensor (8) para o outro lado. Em seguida, proceda ao corte como em um corte reto normal.

Como montar o suporte fornecido?

Siga as etapas 6.3 do manual: monte os pés (A) com os espaçadores intermediários (C), fixe as peças laterais (B), os espaçadores transversais (E, F) e os reforços de canto (D). Parafuse a serra no suporte com os parafusos (M), arruelas (J) e porcas (I).

Como substituir as pilhas do laser?

Desligue o laser. Abra a tampa do compartimento de pilhas (43). Retire as pilhas usadas e insira duas pilhas novas 1,5 V tipo AAA (LR03) respeitando a polaridade. Feche o compartimento.

Qual é a tensão de alimentação e a potência?

O aparelho funciona em rede 230 V ~ 50 Hz com potência de 1800 W em modo de serviço S1.

Como fazer a manutenção da serra?

Desconecte a serra antes de qualquer manutenção. Limpe as tampas, as aberturas de ventilação e a carcaça com um pano úmido e um pouco de sabão. Não use produtos agressivos. Faça verificar as escovas de carvão por um especialista se elas produzirem muitas faíscas.

Quais tipos de cortes podem ser realizados?

A serra permite o corte reto, o corte de esquadria (inclinação da cabeça até 45° à esquerda), a rotação da mesa de -52° a +60°, e o duplo corte de esquadria (combinação dos dois). A profundidade de corte é ajustável.

Como transportar ou guardar a serra?

Tranque a mesa giratória (17) apertando a alça (14). Abaixe a cabeça (4) e bloqueie-a com o parafuso de segurança (27). Fixe o guia de tração (25) na posição traseira. Carregue a máquina pela mesa fixa (18) ou pelas alças do suporte.

MANUAL DE UTILIZADOR RT-SM 305 L EINHELL

1. Instruções de segurança
2. Descrição do aparelho
3. Material a fornecer
4. Utilização adequada
5. Dados técnicos
6. Antes da colocação em funcionamento
7. Funcionamento
8. Substituição do cabo de ligação à rede
9. Limpeza, manutenção e encomenda de peças sobressalentes
10. Eliminação e reciclagem

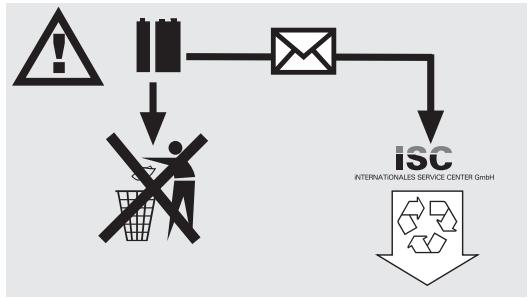

11. Eliminação das pilhas

Página:

47 47-48 48 48 48-49 49-50 50-52 52-53 53 53 53

Atenção!

Ao utilizar ferramentas, devem ser respeitadas as normas de segurança para prevenir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções. Guarde-o num local seguro, para que o possa consultar a qualquer momento. Caso ceda o aparelho a outras pessoas, entregue também este manual de instruções.

Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida.

AVISO!

Leia todas as instruções de segurança e avisos.

O incumprimento das instruções de segurança e avisos pode provocar choques elétricos, incêndios e/ou ferimentos graves.

Guarde todas as instruções de segurança e avisos para consulta futura.

1.1 Indicações especiais para o laser

Atenção: radiação laser

Não olhe para o raio

Classe de laser 2

Nunca olhe diretamente para a trajetória dos raios. Nunca direcione o raio laser para superfícies refletoras, pessoas ou animais. Mesmo um raio laser de potência reduzida poderá causar danos oculares.

Cuidado - poderá ficar exposto a radiação perigosa se decidir adotar métodos que não os aqui referidos.

As pilhas devem ser retiradas se a serra de corte transversal não for usada durante um período de tempo prolongado.

É proibido efetuar alterações no laser para aumentar a sua potência.

O fabricante não assume qualquer responsabilidade por danos causados pela inobservância das instruções de segurança.

2. Descrição do aparelho

2.1 Serra de tração, corte transversal e meia esquadria (figuras 1-3)

1. Punho
2. Interruptor para ligar/desligar
3. Alavanca de desbloqueio
4. Cabeça da máquina
5. Bloqueio da árvore da serra
6. Proteção do disco de serra móvel
7. Disco de serra
8. Dispositivo de fixação
9. Apoio do rolete com batente final
10. Estribo de fixação para apoio do rolete
11. Barra de encosto
12. Elemento de inserção da bancada com escala para comprimento de corte
13. Alavanca de posição fixa
14. Punho de retenção
15. Ponteiro
16. Escala
17. Mesa rotativa
18. Bancada da serra fixa
19. Escala
20. Ponteiro
21. Laser
22. Parafuso de aperto
23. Caixa de recolha de aparas
24. Barra de tracção
25. Parafuso de aperto para barra de tracção
26. Compartimento das pilhas do laser
27. Pino de retenção
28. Compartimento de arrumação para discos de serra
29. Botão de travamento para compartimento de arrumação
30. Parafuso de aperto para base de apoio da peça
31. Amortecedores de borracha
32. Base de apoio
33. Adaptador de aspiração
34. Parafuso serrilhado para limitação de profundidade de corte
35. Encosto para limitação de profundidade de corte

2.2 Subestrutura (figura 4)

A. Apoios B. Peça lateral C. Barra intermédia D. Reforço de canto

E. Travessas transversais inferiores F. Travessas transversais superiores

3. Material a fornecer (figura 1, 5)

• Serra de tração, corte transversal e meia-esquadria Dispositivo de fixação (8)
• Apoio do rolete com batente final (9), 2 estribos de fixação para apoio do rolete (10), caixa de recolha de aparas (23), 4 apoios (A), 2 peças laterais (B), 2 barras intermédias (C), 4 reforços de canto (D), 2 travessas transversais inferiores (E).
• 2 travessas transversais superiores (F), 4 porcas (G), 4 anilhas (H), 32 porcas (I), 4 anilhas (J), 28 anilhas (K), 28 parafusos (L), 4 parafusos (M), 4 parafusos (N).
• Chave sextavada interior (O), chave de parafusos (P).

4. Utilização adequada

A serra de tracção, corte transversal e meia-esquadria serve para cortar madeira e plástico, em função do tamanho da máquina. A serra não se destina ao corte de lenha.

A máquina só pode ser utilizada para os fins a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.

Chamamos a atenção para o facto de os outros aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em atividades equiparáveis.

Só podem ser utilizados discos de serra adequados para a máquina. É proibido usar discos de corte. De uma utilização adequada faz também parte o respeito pelas instruções de segurança e de montagem e pelas indicações de funcionamento

contidas no manual de instruções.

As pessoas responsáveis pela operação e manutenção da máquina têm de estar familiarizadas com ela e conhecer os eventuais perigos.

Além disso, devem ser estritamente respeitadas as normas para prevenção de acidentes atualmente em vigor.

Deverão ser respeitadas igualmente todas as demais regras gerais no domínio da medicina e segurança no trabalho.

O fabricante não se responsabiliza por alterações arbitrárias efetuadas na máquina, nem pelos danos daí resultantes.

Mesmo que a máquina seja utilizada da forma prevista, não é possível excluir por completo o risco residual. Devido à construção e à estrutura da máquina, podem ocorrer as seguintes situações:

• Contacto do disco de serra na zona destapada da serra.
• Contacto com disco de serra em movimento (ferimento por corte)
• Rechaço de materiais ou partes de materiais.
• Quebras do disco de serra.
• Projeção de fragmentos de metal duro defeituosos do disco de serra.
• Danos auditivos devido à não utilização da proteção auditiva necessária.
• Formação de pó de madeira prejudicial à saúde no caso de utilização em espaços fechados.

5. Dados técnicos

Motor de corrente alternada	230V ~ 50Hz
Potência	1800 Watt
Modo de funciona	S1
Rotações em vazio n0	4800 r.p.m·
Disco de serra empastilhado com metal duro	ø 210 x Ø 30 x 2,8 mm
Número de dentes	24
Ângulo de rotação	-52° / 0°/ +60°
Corte em meia-esquadria	0° a 45° para a esquerda
Largura de corte a 90°	310 x 65 mm
Largura de corte a 45°	220 x 65 mm
Largura de corte a 2 x 45°(Corte duplo em meia esquadria)	220 x 35 mm
Peso	15 kg
Classe de laser	2
Comprimento de onda do laser	650 nm
Potência do laser	≤ 1 mW
Alimentação de corrente doedly de laser	2x1,5 V Micro (AAA)

Valores de emissão de ruído

• O ruído da serra foi medido de acordo com a norma DIN EN ISO 3744; EN 60651; 6/93, ISO 7960 Anexo A; 2/95. O ruído no local de trabalho pode exceder os 85 dB (A). Neste caso, o utilizador necessita de medidas de isolamento acústico (use proteção auditiva!)

Marcha em vazio

Nível de potência acústica LpA 86 dB(A)

Nível de potência acústica LwA 99 dB(A)

Os valores referidos correspondem à emissão e não são obrigatoriamente os reais do local de trabalho. Apesar de existir uma correlação entre níveis de emissão e imissão, esta não permite determinar com segurança se são necessárias medidas de prevenção adicionais. Dos fatores que podem influir sobre o nível de imissão verificado em um local de trabalho, fazem parte a duração do efeito, as particularidades inerentes ao espaço de trabalho, outras fontes de ruído, etc., p. ex. o número de máquinas e de outras operações nas imediações. Os valores admissíveis relativos ao local de trabalho também podem variar de país para país. Esta informação deverá, no entanto, permitir ao utilizador uma melhor avaliação dos riscos.

Valores totais de vibração (soma vetorial de três direções) apurados de acordo com a EN 61029.

Valor de emissão de vibração a_h = 1,297 m / s²

6. Antes da colocação em funcionamento

6.1 Geral

A máquina tem de estar bem segura, ou seja, aparafusada a uma bancada de trabalho, a uma subestrutura universal ou algo semelhante. - Antes da colocação em funcionamento, todas as coberturas e dispositivos de segurança têm de estar montados de forma adequada. - O disco da serra deverá poder rodar sem qualquer impedimento. No caso de madeiras que já tenham sido processadas, verifique a existência de corpos estranhos, como p. ex. pregos, parafusos, etc. - Antes de carregar no botão ligar/desligar, certifique-se de que o disco de serra está bem montado e de que as peças móveis trabalham com suavidade. - Antes de ligar a máquina, certifique-se de que os

valores constantes da placa de características correspondem aos valores de rede.

6.2 Montar a serra (figuras 1-3; 6)

• Para fazer a mesa rotativa (17) é necessário desbloqueá-la primeiro, para isso solte o punho de retenção (14) dando aprox. 2 voltas.
• Pressione a alavanca de posições fixas (13), gire a mesa rotativa (17) e o ponteiro (15) para a medida angular pretendida na escala (16) e fixe com o punho de retenção (14). A serra dispõe de posições fixas a -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45° e 60°, nas quais pode engatar a alavanca de posições fixas.
• Para desbloquear a serra da posição inferior, prima ligeiramente a cabeça da máquina (4) para baixo e puxe ao mesmo tempo o pino de retenção (27) do suporte do motor para fora. Rode o pino de retenção (27) 90° antes de o soltar, para que a serra permaneça desbloqueada. Vire a cabeça da máquina (4) para cima até a alavanca de desbloqueio (3) engatar.
• O dispositivo de fixação (8) pode ser montado tanto à direita como à esquerda na bancada da serra fixa (18).
• Solte os parafusos de aperto para a base de apoio da peça (30).
• Coloque o apoio do rolete com batente final (9) sobre um dos estribos de fixação (10) e monte-o na bancada da serra fixa (18), apertando o respectivo parafuso de aperto (30) (figura 6).
• Monte o segundo estribo de fixação para o apoio do rolete (10) no lado oposto da serra e fixe-o com o respectivo parafuso de aperto (30).
• Para inclinar a cabeça da máquina (4) para a esquerda num ângulo maior de 45°, basta desapertar o parafuso de aperto (22).
• Se a serra for utilizada sem subestrutura, a base de apoio (32) serve para evitar que a serra se incline para a frente, durante o funcionamento. Para este efeito, desaparafuse a base de apoio (32), até que esta toque na superfície de assento da serra.

6.3 Montar a subestrutura e aparafusar a serra na subestrutura (figuras 4 - 25)

1. Encaixe os apoios (A), por baixo, nas barras intermediárias (C) como representado na figura 7. Certifique-se de que os pés de borracha estão alinhados nos apoios (A) de modo a que as superfícies de apoio fiquem direitas.
2. Aparafuse os apoios (A) nas barras intermediárias (C) com os parafusos (N), as anilhas (H) e as porcas (G), tal como representado nas figuras 8 - 9.

1. Encaixe as peças laterais (B), a partir de cima, nas barras intermediárias (C) (figura 10).
2. Aparafuse as peças laterais (B), em cada ponto de ligação, às barras intermediárias (C) com 3 parafusos (L), anilhas (K) e porcas (I) (figuras 11 - 12).
3. Encaixe ambas as travessas transversais inferiores (E) até ao encosto nas respectivas aberturas de uma das barras intermediárias (C) (figura 13). Aparafuse as travessas transversais inferiores (E) à barra intermediária (C) com 2 parafusos (L), anilhas (K) e porcas (I) respectivamente, tal como representado nas figuras 14-15.
4. Na mesma metade da subestrutura, encaixe ambas as travessas transversais superiores (F) até ao encosto nas respectivas aberturas da peça lateral (B) (figura 16). Coloque também um reforço de canto (D) em cada abertura da peça lateral (B). Tenha em atenção que os reforços de canto (D) podem ser colocados num dos lados da subestrutura, ou seja, quando os orifícios da peça lateral (B), das travessas transversais superiores (F) e dos reforços de canto (D) coincidem (figura 17).
5. Aparafuse agora as travessas transversais superiores (F), os reforços de canto (D) e a peça lateral (B) com 2 parafusos (L), anilhas (K) e porcas (I) respectivamente, tal como representado nas figuras 18 - 19.
6. Encaixe ambas as metades da substrutura, de forma a que as travessas transversais superiores e as inferiores (E, F) assentem nas respectivas aberturas na peça lateral (B) e na barra intermédia (C) (figura 20).
7. Aparafuse as travessas transversais inferiores (E) na segunda metade da substrutura, conforme descrito no ponto 5. (figura 21/1.).
8. Aparafuse as travessas transversais superiores (F) na segunda metade da substrutura, conforme descrito no ponto 6 (figura 21/2.).
9. Retire os quatro amortecedores de borracha (32) do lado inferior da serra (figura 22).
10. Instale a serra sobre a substrutura, de forma a que os orifícios, nos quais estavam anteriormente os amortecedores de borracha (32), coincidam com os 4 orifícios do lado superior da substrutura. Coloque agora, por baixo, os 4 parafusos (M) através da substrutura e das bases da serra e aparafuse a serra à substrutura com anilhas (J) e porcas (I) (figuras 23 - 25).

6.4 Ajuste preciso do encosto para o corte transversal a 90° (figura 1, 26 - 28)

Fixe a posição da mesa rotativa (17) a 0° - Solte o parafuso de aperto (22) e incline a

cabeça da máquina (4) totalmente para a direita com o punho (1).

• Coloque o esquadro de encosto de 90° (a) entre o disco de serra (7) e a mesa rotativa (17).
• Solte a contraporca (36) e ajuste o parafuso de regulação (38) até que o ângulo entre o disco de serra (7) e a mesa rotativa (17) seja de 90°.
• Volte a apertar a contraporca (36) para fixar este ajuste.
• Por fim, verifique a posicao do ponteiro (20) na escala (19). Se necessario, solte o ponteiro (20) com uma chave Phillips, coloque-o na posicao 0° da escala (19) e volte a apertar o parafuso de retencao.
• O esquadro de encosto não está incluído no material a fornecer.

6.5 Ajuste preciso do encosto para o corte em meia-esquadria a 45° (figuras 1, 26, 29 - 30)

Fixe a posicao da mesa rotativa (17) a 0° - Solte o parafuso de aperto (22) e incline a cabeça da serra (4) totalmente para a esquerda a 45° com o punho (1). - Coloque o esquadro de encosto de 45° (b) entre o disco de serra (7) e a mesa rotativa (17). - Ajuste o parafuso de regulacao (37) até que haja um ângulo de 45° entre o disco de serra (7) e a mesa rotativa (17). - O esquadro de encosto não está incluído no material a fornecer.

7. Funcionamento

7.1 Corte transversal a 90° e mesa rotativa de 0° (figura 1-3, 31)

No caso das larguras de corte até aprox. 100 mm, a função de tracção da serra pode ser fixada na posição posterior, com a ajuda do parafuso de aperto para barra de tracção (25). Para as larguras de corte superiores a 100 mm, certifique-se de que o parafuso de aperto para barra de tracção (25) está solto e que a cabeça da serra (4) pode ser deslocada.

• Coloque a cabeça da máquina (4) na posição superior.
• Empurre a cabeça da máquina (4) para trás com o punho (1) e, se necessário, fixe-a nesta posição. (em função da largura de corte)
• Coloque a madeira a cortar junto à barra de encosto (11) e sobre a mesa rotativa (17). Fixe o material sobre a bancada da serra fixa (18) com a ajuda do dispositivo de fixação (8), para evitar deslocamento durante o processo de corte.
• Pressione a alavanca de desbloqueio (3) para desbloquear a cabeça da serra (4).
• Para ligar o motor, prima o interruptor para ligar/desligar (2).
• Com a barra de tração (25) fixa: mova a cabeça da máquina (4) para baixo com o auxílio do punho (1) de forma uniforme, exercendo uma ligeira pressão até o disco de serra (7) ter cortado a peça a trabalhar. Com a barra de tração (25) não fixa: puxe a cabeça da máquina (4) totalmente para a frente e baixe-a por inteiro de forma uniforme com o auxílio do punho (1), exercendo uma ligeira pressão. Agora, empurre a cabeça da máquina (4) completamente para trás, lentamente e de forma uniforme, até que o disco de serra (7) tenha cortado totalmente a peça a trabalhar.
• Depois de concluir o processo de corte, desloque novamente a cabeça da máquina (4) para a posição de descanso, em cima, e solte o interruptor para ligar/desligar (2).

Atenção! A mola de retorno obriga a cabeça da máquina a regressar automaticamente para cima, ou seja, depois de concluir o corte, em vez de largar o punho (1), desloque a cabeça da máquina para cima.

7.2 Corte transversal a 90° e mesa rotativa de 0°-45° (figuras 1-3, 32)

Com a serra de corte transversal podem ser executados cortes transversais a 0° - 52° para a esquerda e 0° - 60° para a direita relativamente à barra de encosto.

• Para desapertar a mesa rotativa (17) solte o punho de retenção (14).
• Pressione a alavanca de posições fixas (13), gire a mesa rotativa (17) e o ponteiro (15) para a medida angular pretendida na escala (16) e fixe com o punho de retenção (14). A serra dispõe de posições fixas a -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45° e 60°, nas quais pode engatar a alavanca de posições fixas.
• Volte a apertar o punho de retenção (14) para fixar a mesa rotativa (17).
• Execute o corte tal como descrito no ponto 7.1.

7.3 Corte em meia-esquadria 0° - 45° e mesa rotativa de 0° (figuras 1-3, 33)

Com a serra de corte transversal podem ser executados cortes em meia-esquadria à esquerda num ângulo de 0° - 45° relativamente à superfície de trabalho.

• Se necessário, desmonte o dispositivo de fixação (8) ou monte-o no lado oposto da bancada da serra fixa (18).
• Coloque a cabeça da máquina (4) na posição superior.

Fixe a posição da mesa rotativa (17) a 0° - Solte o parafuso de aperto (22) e incline a cabeça da máquina para a esquerda com o auxílio do punho (1), até o ponteiro (20) apontar para a medida pretendida na escala (19). - Enrosque novamente o parafuso de aperto (22) e efetue o corte tal como descrito no ponto 7.1.

7.4 Corte em meia-esquadria de 0° - 45° e mesa rotativa de 0° - 45° (figuras 1-3, 34)

Com a serra de corte transversal podem ser executados cortes em meia-esquadria à esquerda num ângulo de 0°-45° relativamente à superfície de trabalho e, ao mesmo tempo, podem ser realizados cortes de 0°-52° à esquerda ou de 0°-60° à direita relativamente à barra de encosto (corte duplo em meia-esquadria).

• Se necessário, desmonte o dispositivo de fixação (8) ou monte-o no lado oposto da bancada da serra fixa (18).
• Coloque a cabeça da máquina (4) na posição superior.
• Para desapertar a mesa rotativa (17), solte o punho de retenção (14).
• Ajuste a mesa rotativa (17) para o ângulo pretendido com o punho (1) (ver também o ponto 7.2).
• Volte a apertar o punho de retenção (14) para fixar a mesa rotativa.
• Solte o parafuso de aperto (22) e incline a cabeça da máquina para a esquerda com o punho (1) de acordo com a medida angular pretendida (ver também o ponto 7.3).
• Volte a apertar o parafuso de aperto (22).
• Execute o corte tal como descrito no ponto 7.1.

7.5 Limitação de profundidade de corte (figura 35)

• Através do parafuso (34), a profundidade de corte pode ser ajustada de forma contínua. Para tal, solte a porca serrilhada no parafuso (34) e rebata o encosto para a limitação de profundidade de corte (35) para fora. Ajuste a profundidade de corte pretendida, apertando ou desapertando o parafuso (34) e, de seguida, volte a apertar a porca serrilhada no parafuso (34).
• Proceda a um corte de teste para verificar o ajuste.

7.6 Caixa de recolha de aparas (figuras 36 - 37/pos. 23)

A serra está equipada com uma caixa de recolha de aparas (23). A caixa de recolha de aparas (23) pode ser encaixada no adaptador de aspiração (33).

Para esvaziar a caixa de recolha de aparas (23), abra-a e sacuda-a cuidadosamente, tal como

indicado na figura 37.

No adaptador de aspiração (33) não pode ser ligado um dispositivo de aspiração inadequado.

7.7 Substituição do disco de serra (figura 1, 38 - 41)

Retire a ficha da tomada!

Vire a mesa (4) para cima e fixe-a nesta posição através do pino de retenção (27). - Pressione a alavanca de desbloqueio (3) e rebata a proteção do disco de serra (6) para cima, até a respetiva abertura ficar acima do parafuso de fixação (39). - Carregue o bloqueio da árvore da serra (5) com uma mão e coloque a chave de parafusos (P) sobre o parafuso de fixação (39) com a outra. - Prima o bloqueio da árvore da serra (5) com força e rode lentamente o parafuso de fixação (39) no sentido dos ponteiros do relógio. Após uma volta, no máximo, o bloqueio da árvore da serra (5) fica encaixado. - Para soltar o parafuso de fixação (39) exerça um pouco mais de força para a direita. Desaperte totalmente o parafuso de fixação (39) e retire o flange exterior (40). - Retire o disco de serra (7) do flange interior e remova-o por baixo. - Limpe cuidadosamente o parafuso de fixação (39), o flange exterior (40) e o flange interior. - Para colocar e apertar o novo disco de serra (7), proceda à sequência inversa. - Atenção! O biselado de corte dos dentes, ou seja, o sentido de rotação do disco de serra (7) tem de coincidir com o sentido indicado pela seta existente na carcaça. - Antes de continuar a trabalhar com a serra, verifique a operacionalidade dos dispositivos de proteção. - Atenção! Após cada substituição do disco de serra, verifique se este gira livremente no elemento de inserção da bancada (12), tanto na vertical como inclinado a 45°. - Atenção! A substituição e o alinhamento do disco de serra (7) têm de ser executados de forma adequada.

7.8 Compartimento de arrumação para o disco de serra sobressalente (figura 42/pos. 28)

A serra está equipada com um compartimento de arrumação (28) para um disco de serra sobressalente. Para abrir o compartimento de arrumação (28) tem de puxar o botão de travamento (29) na parte posterior da serra e puxar ao mesmo tempo o compartimento de arrumação (28) para fora.

7.9 Funcionamento do laser (figuras 43 - 45/pos. 21)

Ligar: para ligar o laser (21) coloque o interruptor para ligar/desligar do laser (42) na posição "I". É projetada uma LINHA de laser na peça a trabalhar que indica a orientação precisa do corte.

Desligar: Coloque o interruptor para ligar/desligar do laser (42) na posição "0".

Ajuste do laser: caso seja necessário, o laser pode ser ajustado, desapertando ligeiramente os parafusos (41). Após os trabalhos de ajuste, volte a apertar os parafusos. Atenção! Não olhe diretamente para a luz do laser!

Substituição das pilhas: certifique-se de que o laser (21) está desligado. Retire a tampa do compartimento das pilhas (43). Retire as pilhas usadas e substitua-as por novas (2 x 1,5 Volt, tipo R03, LR 03 Micro, AAA). Preste atenção para não trocar os polos das pilhas durante a substituição. Volte a fechar o compartimento das pilhas.

7.10 Transporte (fig. 1-3)

• Aperte o punho de retenção (14) para bloquear a mesa rotativa (17).
• Accione a alavanca de desbloqueio (3), pressione a casa da máquina (4) para baixo e fixe-a com o pino de retenção (27). A serra está agora bloqueada na posição inferior. Fixe a função de tração da serra com o parafuso de aperto para barra de tração (25) na posição posterior.
• Transporte a bancada da serra fixa (18) ou, se a serra estiver montada na subestrutura, pelas respectivas reentrâncias de transporte da subestrutura.
• Para voltar a montar a máquina, siga o ponto 6.2.

7.11 Eliminação das pilhas

Coloque a embalagem nos ecopontos para efeitos de reciclagem. Assegure uma reciclagem por triagem. As pilhas não podem ser eliminadas juntamente com o lixo doméstico. Todos os consumidores são obrigados por lei a colocar as pilhas de forma adequada nos locais de recolha previstos para o efeito. Envie as pilhas descarregadas para a iSC GmbH, Eschenstraße 6 em D-94405 Landau, onde o fabricante garante uma eliminação ecologicamente correcta.

8. Substituição do cabo de ligação à rede

Para evitar perigos, sempre que o cabo de ligação à rede deste aparelho for danificado, é necessário que

seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou por uma pessoa com qualificação.

9. Limpeza, manutenção e encomenda de peças sobressalentes

Retire a ficha da corrente antes de qualquer trabalho de limpeza.

9.1 Limpeza

• Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpos possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pressão.
• Aconselhamos a limpar o aparelho directamente antes de cada utilização.
• Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho.

9.2 Escovas de carvão

No caso de formação excessiva de faíscas, mande verificar as escovas de carvão por um eletricista.

Atenção! As escovas de carvão só podem ser substituídas por um eletricista.

9.3 Manutenção

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

9.4 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

• Tipo da máquina - Número de artigo da máquina
• Nível de identificação da máquina
• Nível da peça sobressalente necessária

Pode encontrar os preços e informações atuais em www.isc-gmbh.info

10. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respetivos acessórios são feitos de materiais, como por ex. o metal e o plástico. Os componentes que não estiverem em condições devem ter tratamento de lixo especial. Informe-se junto das lojas da especialidade ou da sua Câmara Municipal!

11. Eliminação das pilhas

As pilhas contêm substâncias que são prejudiciais ao meio ambiente. Não deite as pilhas para o lixo doméstico, para o lume ou para dentro de água. As pilhas devem ser recolhidas, recicladas e eliminadas de forma ecológica. Envie as pilhas descarregadas para a ISC GmbH, Eschenstraße 6 em D-94405 Landau. O fabricante garante uma eliminação ecologicamente correta.

Índice:

Pág.

Somente para países da UE

Não deite as ferramentas elétricas para o lixo doméstico.

Segundo a diretiva europeia 2002/96/CE relativa aos resíduos de equipamentos elétricos e eletrônicos e a respectiva transposição para o direito interno, as ferramentas elétricas usadas devem ser recolhidas separadamente e colocadas nos ecopontos para efeitos de reciclagem.

Alternativa de reciclagem à devolução:

O proprietário do aparelho elétrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho elétrico. Para tal, o aparelho usado também pode ser entregue a uma instalação de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes eletrônicos, que acompanham os aparelhos usados.

• O produto cumpre os requisitos da EN 61000-3-11 e está sujeito a condições especiais de ligação. Isso significa que os pontos de ligação não podem ser escolhidos livremente.
• Podem ocorrer variações de tensão no aparelho quando a alimentação de rede for desfavorável.
• O produto pode ser usado exclusivamente em pontos de ligação, a) que não excedam a impedância da rede admissível 0,315 Ohm, ou b) que apresentem uma intensidade maior admissível da corrente permanente na rede de, pelo menos, 100 A por cada fase.
• Enquanto utilizar, deverá certificar-se de que o ponto de ligação ao qual pretende ligar o produto cumpre um dos requisitos mencionados em a) ou b). Em caso de dúvidas, contacte a respectiva empresa de abastecimento de energia.

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos, carece da autorização expressa da ISC GmbH.

Os aparelhos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso serviço de assistência técnica na morada indicada no presente certificado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica abaixo indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia regem as prestações de garantia complementar e não afetam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.
2. A garantia cobre exclusivamente os defeitos de material ou de fabrico e limita-se à reparação de tais defeitos ou à substituição do aparelho. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ser utilizado em empresas do comércio, do artesanato ou da indústria ou em atividades equiparáveis. A nossa garantia exclui, além disso, quaisquer indemnizações por danos de transporte, danos resultantes da não observância das instruções de montagem ou de uma instalação incorreta, da não observância das instruções de funcionamento (por exemplo, ligação a uma tensão de rede ou a um tipo de corrente errado), de uma utilização abusiva ou indevida (como, por exemplo, sobrecarga do aparelho ou utilização de ferramentas ou acessórios não autorizados), da não observância das regras de manutenção e segurança, da penetração de corpos estranhos no aparelho (por exemplo, areia, pedras ou pó), do uso da força ou de impactos externos (como, por exemplo, danos causados pela queda do aparelho), bem como do desgaste normal resultante da utilização do aparelho. Isto é válido especialmente para os acumuladores aos quais concedemos uma garantia de 12 meses.

O direito de garantia extingue-se no caso de já ter havido uma tentativa de reparação do aparelho.

1. O período de garantia é de 2 anos a contar da data de compra do aparelho. Os direitos de garantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detetado o defeito. Está excluída a reclamação de direitos de garantia após o termo do período de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem está originariamente contagem de um novo período de garantia para o aparelho ou para eventuais peças de substituição montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.
2. Para ativar a garantia, deverá enviar o aparelho defeituoso, à cobrança, para a morada abaixo indicada, juntamente com o talão de compra ou sinal ou qualquer outro documento comprovativo da data de compra. Por isso, é importante que guarde o talão de compra ou comprovativo. Descreva o mais detalhadamente possível o motivo da reclamação. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado.

Naturalmente, também teremos todo o gosto em efetuar reparações que não estão, ou que deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.
