PHG 600-3 - Secador de cabelo BOSCH - Manual de utilização gratuito

Marca	BOSCH
Modelo	PHG 600-3
Tipo de produto	Secador de cabelo
Potência máxima absorvida	1800 W
Fluxo de ar	250/350/500 l/min (3 níveis)
Temperatura na saída	50/400/600 °C
Peso (sem acessório)	0,8 kg
Categoria de proteção	II (dupla isolação)
Alimentação	230 V ~
Nível sonoro	< 70 dB(A)
Número de níveis	3 (fluxo de ar e temperatura)
Função ar frio	Sim, nível I
Proteção térmica	Desligamento automático do aquecimento em caso de superaquecimento
Manutenção	Limpar regularmente as aberturas de refrigeração; desconectar antes da intervenção
Segurança	Não direcionar para pessoas ou animais; usar luvas e óculos de proteção
Acessórios inclusos	Bocal padrão, anteparo de calor, interruptor
Serviço pós-venda	Bosch Ferramentas, 01 43 11 90 02, número verde 0800 05 50 51
Usos principais	Decapagem de tinta, soldagem de plástico, colocação de mangas termorretrácteis, descongelamento

Perguntas frequentes - PHG 600-3 BOSCH

Como ajustar a temperatura no PHG 600-3?

Use o interruptor Ligar/Desligar (3) para escolher o nível de fluxo de ar (I, II ou III). Cada nível corresponde a uma temperatura fixa: 50 °C (I), 400 °C (II), 600 °C (III).

Posso usar este aparelho como secador de cabelo?

Não, nunca use esta pistola de ar quente como secador de cabelo. As altas temperaturas (até 600 °C) podem causar queimaduras ou incêndios.

Qual acessório usar para decapar tinta?

Use o bocal de jato plano (6) para uma decapagem eficaz. Para molduras de janelas, use imperativamente o bocal de proteção de vidros (7) para evitar quebrar o vidro.

Como limpar o aparelho?

Antes de qualquer limpeza, desconecte o aparelho. Limpe regularmente as aberturas de refrigeração com um pincel ou pano macio. Nunca use solventes.

O que fazer se o aparelho desligar durante o uso?

É o desligamento de proteção térmica que ativa em caso de superaquecimento. Deixe o aparelho esfriar com o ventilador ligado (nível I); o aquecimento religa automaticamente.

Posso usar acessórios não Bosch?

A Bosch recomenda usar apenas acessórios originais Bosch para garantir funcionamento impecável e segurança.

Como trocar o bocal?

Deixe primeiro o aparelho esfriar para evitar queimaduras. Remova o anteparo de calor se necessário, depois gire o bocal no sentido anti-horário para destravá-lo.

Qual temperatura para soldar plásticos?

A temperatura depende do material. Em geral, comece com uma temperatura moderada (400 °C) e ajuste conforme o ensaio. Use o fio de solda (9) e a sapata de solda (10) para um resultado homogéneo.

Como usar a função ar frio?

Coloque o interruptor no nível I para obter ar frio (50 °C). Isto permite resfriar uma peça, uma camada de tinta ou o próprio aparelho antes de desligá-lo.

Onde encontrar peças de reposição?

Contacte o serviço pós-venda Bosch pelo telefone 01 43 11 90 02 ou por e-mail para [e-mail]. Especifique o número de referência de 10 dígitos do aparelho.

MANUAL DE UTILIZADOR PHG 600-3 BOSCH

Manual de instruções

Istruzioni d'uso

Gebruiksaanwijzing

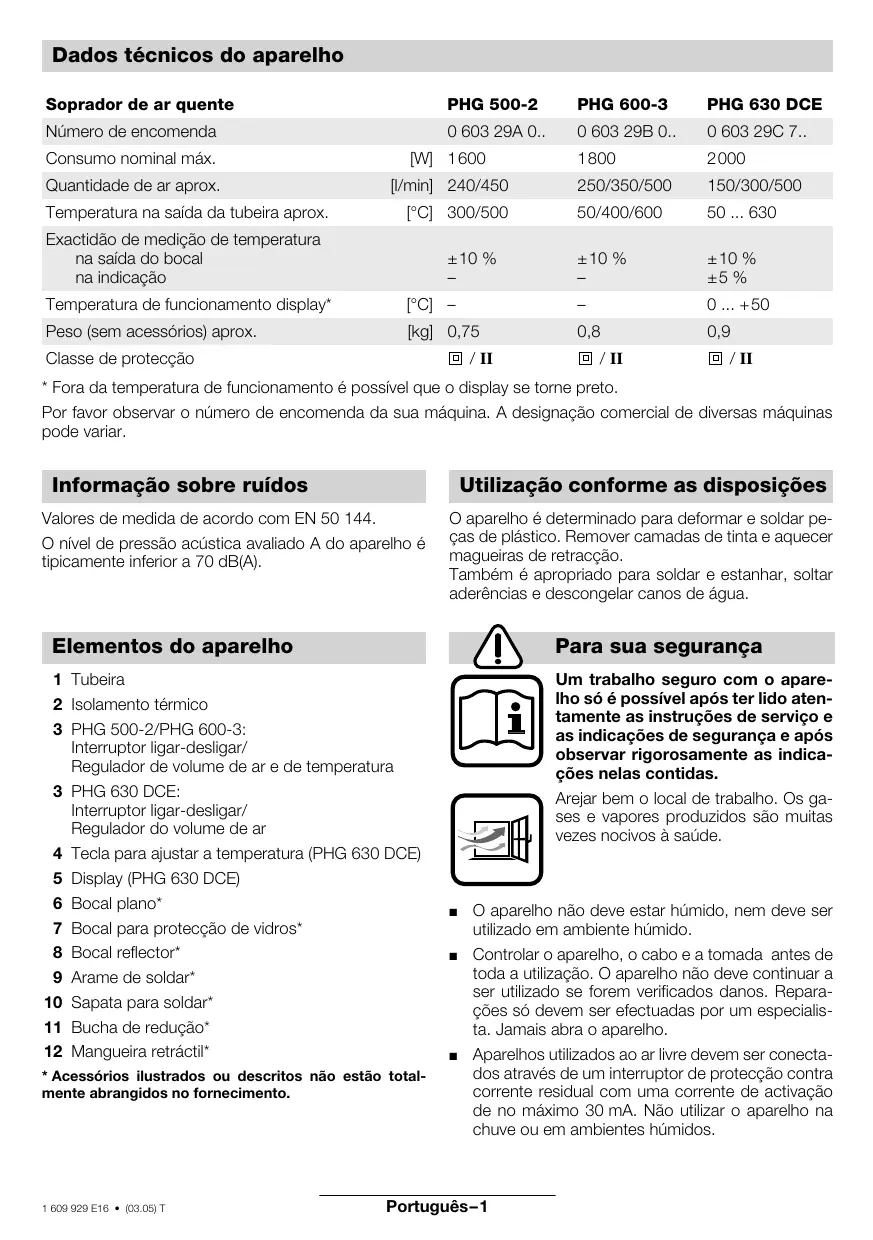

Soprador de ar quente		PHG 500-2	PHG 600-3	PHG 630 DCE
Número de encomenda		0 603 29A 0..	0 603 29B 0..	0 603 29C 7..
Consumo nominal máx.	[W]	1600	1800	2000
Quantidade de ar aprox.	[I/min]	240/450	250/350/500	150/300/500
Temperatura na saía da tubeira aprox.	[°C]	300/500	50/400/600	50 ... 630
Exactão de medicação de temperatura na saía do bocal		±10 %	±10 %	±10 %
na indicação		-	-	±5 %
Temperatura de functiónamento display*	[°C]	-	-	0 ... +50
Peso (sem acessósios) aprox.	[kg]	0,75	0,8	0,9
Classe de proteção		回 / II	回 / II	回 / II

• Fora da temperatura de funciona é possível que o display se torne preto.
  Por favor observar o número de encomenda da suaária. A designação comercial de diversas máquinas podeVAR.

Informação sobre rúidos

Valores de medida de acordo com EN 50 144.

O nível de pressão acústica avaliado A do aparecido típlicamente inferior a 70 dB(A).

Elementos do aparelho

1 Tubeira
2 IsolamentoTERMICO
3 PHG 500-2/PHG 600-3: Interruptor ligar-desligar/ Regulador de volume de ar e de temperatura
3 PHG 630 DCE: Interruptor ligar-desligar/ Regulador do volume de ar
4 Tecla para ajustar a temperatura (PHG 630 DCE)
5 Display (PHG 630 DCE)
6 Bocal plano
7 Bocal para proteção de vidros
8 Bocal reflector
9 Arame de soldar
10 Sapata para soldar*
11 Bucha de reducao*
12 Mangueira retracted

• Acessórios ilustrados ou descriços não está totalmente abrangidos no fornecimento.

Utilização conforme as dispositions

O aparecido é determinado para deformar e soldar peças de plástico. Remover camadas de tinta e aquecer magueiras de retracción.

Também é apropiado para soldar e estanhar, soltar aderências e descongelar canos de água.

Para sua segurarca

Um trabajo seguro com o aparecido soit possevel après ter lido attentamente as instruções de service e as indicações de segança e après observar rigorosamente as indicatores nelas contidas.

Arejar bem o local de trabalho. Os gapes e vapores produzidos são muitas vezes nocivos à saudé.

• O aparelho não deve estar humido, nem deve ser realizado em ambiente humido.
• Controller o aparelho, o cabo e a tomada antes de toda a'utilização. O aparelho não deveContinuar a serutilizando se forem verificados danos. Reparações sãodevemsereffectuadas por um especialista. Jamais abra o aparelho.

• Aparelhos realizados ao ar livre devem ser conectados atravês de um interruptor de proteção contra corrente residual com uma corrente de activação de no maior 30mA . Não utilizes o aparhelo na chuve ou em ambientes humidos.

• Não transporte nem pendurar o aparecido pelo cabo.

• Sempre conducir o cabo paraTRS daquina.
• Caso o cabo de rede for danificado ou cortado durante o trabalho, não toque no cabo. Tire imeditamente a ficha da tomada. Não utilize o aparecido com um cabo danificado.
• Nãodeerxaporarelhofuncionarsem vigilência.
• Tirar a ficha da tomada durante paumas de trabalho, quando não for正常使用 e antes de todos lavoros no aparecido (p.ex. substituição de ferramentas, manutenção, limpeza, ajustes).
• Usar óculos de proteção.
• Forte influencia de calor (p.ex. devido a manuseio descuidado) com este aparecido provoca um maior risco de incência e de explosão!
  Ao travaíhar plácicos,inentas,vernizes ou materiais semelhantes,podem ser produzidos gases inflâmeis ou venenosos.ão travaíhar nas proximidas de gases ou materiais inflâmeis.
• O calor pode alcantar partes inflamáveis, que se encontrar fora da area de visão.
• Não apontar o aparecido durante muito tempo para a mesma posicao.
  Perigo de queimaduras! Não fazer no local quente. Usar luvas de proteção.
• Jamais aponte o jacho de ar quente em direcção de pessoas ou animais.
• Jamais utilize o aparelho como secador de Cableos.
  A saída do bocal não deve encontrar-se muito perto do material a ser tratalhado. A retenção de ar desenvolvida pode provocar um sobre-aqueci-mentation do aparelho.
  Deixar o aparecido esfiar completeness antes do acondicionamento. O bocal quente pode causar danos.
• Jamais permitir que crianças utilizem o aparelho.
  A Boschsolepadesegurarumfuncionamento perfeito doaparelho,separaesteaparelho foramutilizadosccessosoriginaisprevistospara tal.

Colocação emestrutura

Tenha em atençao a tensao de rede!

A tensão da fonte de corrente deve coincir com as indicações no logotipo do aparecido. Apareiros com a indicação de 230V 也是非常 pode ser operados com 220 V.

Ligar e desligar

Ligar:

PHG 500-2: Para colocar em funciona,deer colocar o interruptor 3 na posicao I ou II.

PHG 600-3, PHG 630 DCE: Para colocar em funcao namento,deer colocar o interruptor 3 na posicao I, II ou III.

Desligar:

Para desligardeerpremictamenteortructor deligarsdlsiglar3aetaposao0.

PHG 600-3, PHG 630 DCE: Após travañar com alta temperatura,deferá permitir que para arrefecer o aparrelo funciona no;nível I.

Desligamento para proteção térmica

No caso de sobrecarga do aquecimento (p.ex. por congestionamento de ar) o aparecido a desigurar automaticamente, mas o ventilador continua aFunciar. Oaquecimento sera religado,logo que o aparecido estiverarrefecido atae temperaturea defunciamento.

Ajustar a quantidade de ar e a temperatura (PHG 500-2, PHG 600-3)

O interruptor 3 pode ser comutado eminous niveis de sopr (PHG 500-2) ou tres niveis de sopr (PHG 600-3). Assim, é possivel escolher, de acordo com as aplicacoes, as combinacoes convenientes de quantidades de ar e de temperatas.

Nivel	PHG 500-2	PHG 600-3
I	240 l/min, 300 °C	250 l/min, 50 °C
II	450 l/min, 500 °C	350 l/min, 400 °C
III	-	500 l/min, 600 °C

PHG 600-3: O[nével de ar frio I é apropriado para ar-refecer uma peça a ser travahada aquecida ou para segar tinta. Elé também é apropriado para arrefecer o aparelho antes de depositá-lo ou antes de substituir bocais de adaptação.

Ajustar a quantidade de ar (PHG 630 DCE)

A quantidade de ar pode ser ajustada em tão vezes com o interruptor 3. A temperatura pode ser regularado nosnectis II e III com a tecla de temperatura 4.

Nivel	Quantidade de ar	Temperatura
I	150 l/min	50 °C
II	300 l/min	50 ... 630 °C
III	500 l/min	50 ... 630 °C

Reduzir p.ex. a quantidade de ar, se:

• o redor de uma coisa a ser realizada não tiver que ser demasiadamente aquecida
  ou se una peça a ser trabalhada leve puder ser deslocada pela corrente de ar.

O nível de ar frio I é apropiado para arrefecer uma peça a ser realizada aquecida ou para fazer tinta. Ele también é apropiado para arrefecer o aparelho antes de depositá-lo ou antes de substituir bocais de adaptação.

Ajustar a temperatura (PHG 630 DCE)

A temperatura é regulével sem escalonamento nos níveis II a III.

Apos comutar para o;nivel de soprar II ou III aparece durante aprox.3segundos no display 5,com o indicato a temperatura ajustada porultimate como temperatura de meta.A temperatura de meta vale paraamins os niveis de soprar e nao se altera ao comutar entre os niveis II e III.

Após annunciar a temperatura de meta, é indicaça a temperatura real na saía do bocal com intermitentes, ate que está alcancada a temperatura de meta. Em seguida apagam-se as setas , o display 5 in-dica a temperatura actual.

A temperatura destinada pode ser elevada em passos de 10^ pressionando o lado " + " da tecla de temperatura 4 ou reduzida pressionando o lado " - " da tecla de temperatura 4. Pressionando por instantes a tecla, eleva ou reduz a temperatura destinada, uma vez por 10^ . Pressionando prolongadamente a tecla, eleva ou reduz a temperatura continuamente em passos de 10^ , até soltar a tecla ou até ser alcancada a temperatura minima ou maxima.

No nivel de soprar I a temperatura pre-ajustada é de 50^ . Ao comutar do nivel de soprar II ou III com altas temperaturas para o nivel de soprar I demora um curto tempo, até o aparelho esfiar ate 50^ . Durante o arefefimento é indica no display 5 a temperatura real na saía do bocal.

Instruções para o trabalho

Retirar a proteção contra calor

É possívelutar a proteção contra calor 2 para trava- bALAR em locais principalmente estreitos.

Cuido com o bocal quente! Ha extremo risco de queimaduras ao trabalho sem a protecao contra calor.

Para retirar ou colocar a proteção contra calor, é necessário que o aparelho tenha se aquecido e que esteja desligado. Para arrefecer o aparelho poderá, se necessário,deer o aparelho funciona por instantes no nível de ar frio.

Retirar a proteção contra calor 2 girando no sentido contrário dos ponteiros do relógio ou recolocar, girando no sentido dos ponteiros do relógio.

Depositar o aparelho

Para arrrefecer o aparelho aquecido, ou para manter ambas as mões livres durante o trabalho,deerá depositar o aparelho em pé sobre a superficie de apoio (veja figura C).

Tenha bastante cuidado ao trabalho com o aparecido apoiao! Ha risco de queimaduras no bocal quente e na corrente de ar quente.

Exemplos de trabajo

As letras nos exemplos de aplicação a seguir, referem-se às figuras na páginá de aba.

As indicações sobre os ajustes de temperatura nos exemplos de aplicação são价值观es aproximátivos, que podem variar de acordo com as caracteristicás do material. A distência entre a tueira e a coisa a trabalho depende do material a trabalho.

Recomenda-se verificar a temperatura mais conveniente através de una experimentação. Comece por tanto com um baixo;nível de temperatura.

Todo os exemplos de aplicação (excepto B) podem ser realizados sem acessórios. Autilização dos acessórios recomendados, simplifica no entanto o trabalho e aumenta sensivelmente a qualida dooutcome.

Cuidado ao substituir o bocal, perigo de queimaduras! Não tocar no bocal quente. Permitir que o aparecido arrefeca. Usar luvas de protecao.

Os multiplos accesórios da Bosch (ver catalogo de accesórios Bosch) oferecem-lhe muitas outras aplicações possível.

Para indentações suplementares, consulte osmanualis existentes no mercado destinados a pessoas que fazem thisypeofetrabalhos em casa.

Colocar o bocal plano 6. Amolecer o verniz com ar quente e levanta-lo regularamente com una espátula.

O verniz queima se for exposto a calor durante um perido prolongado, o que dificulta a sua remoção. Recomenda-se manter a espátula bem afiada e limpa.

Muitas colas (p.ex. autocolantes) amolecem quando são expostos a calor. Então, pode-se分开ar junções ou remove cola exceedente.

B Remover verniz de vidros

Risco de quebrar o vidro!

É imprescindivel usar o bocal para proteção devidros 7.

Em superficies polidas, o verniz pode ser levantar com a espátula conveniente e removido com una es-cova de arame mole.

Deformartubosplasticos

Colocar o bocal reflector 8. Para impedir que o tubo dobre, este tem que ser enchido de areia e tapado nos dos lados. Aquecer o tubo homogeneamente movendo-o de umazo para o除外.

Solder plácicos

Colocar o bocal de reducao 11 e a sapata para soldar 10. As peças a serem soldadas e o arame de soldar 9 tem que ser do mesmo material (p.ex. PVC com PVC). A costura tem que estar limpa e livre de gorduras. Aquecer o local de junção. Não se esqueça de que aDIFFERENCE DE TEMPERATUREE entre o estado pastoso e o estado liquido de um plastico é muito pouco. En seguida aplicar o arame de solda 9 e permitir que escoe para dentro da fenda, de modo que se forme um cordão uniforme.

E Retracção

Colocar o bocal de reducao 11. SeLECTIONAR o diame-tro da mangueira reetrvil 12 de accordo com a peça a ser travahada, p.ex. terminal de cabos. Aquecer o tubo retrátil homogeneamente.

Frequentemente as tubulações de água não se diferem exteriormente de tubulações de gás. Tubulações de gás não vem de modo algo germ serem aquecidas.

Colocar o bocal reflector 8. Sempre aquecer um local congelado comoandoPEGos cantos e movimentando-se para o centro.

Tubos de plástico, assim como ligações entre partes de tubos devem ser aquecidos com muito cuidado, para evaporar danos.

Soldar em estanho

Para soldaduras por punto, devera usar o bocal de reducao 11, para soldar tubos, devera colocar o bocal reflector 8.

Se o chumbo de solda for utilizesem fundente, devera aplicar um lubrificante de solda ou uma pasta para soldar sobre o local a ser soldado. Aquecer o local a ser soldado, de acordo com o material, durante aprox. 50 a 120 segundos. Aplicar o chumbo de solda. Este deve derreter-sePGA lemperatura da peça a ser travaHada. Remover o fundente logo que o local de solda estiver frio.

Manutenção e limpeza

• Tirar a ficha da.tomada antes do todos os trabalhos no aparecido.
• Sempre manter o aparecido e as aberturas de ventilação limpas, para travaíhar bem e de forma segura.

Caso o aparecido venha a partirar falhas, apesar de cuidadosos processos de fabricação e de controlo de qualidade, deve ser reparado em um服务于 autorização para apareiros electricos Bosch.

No caso de informações e encomendas de acessórios indique por favor sem falta o número de encomenda de 10 algarismos do aparelho.

Proteção do meio-ambiente

Reciclagem de materias primas em vez de eliminação de lixo

Recomenda-se sujeitar o aparecido, os acessórios e a embalagem a uma reutilização ecológica.

Estas instruções foram manufacturas com papel reciclavel isento de cloro.

Para efeitos de uma reciclagem especialica, as peças de plásticodispoemdeuma respecva marcação.

Servico

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

35121/850000

Fax [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

0800/70 45446

E-Mail: [e-mail]

CE Declariação de conformidade

EN 60 335 de acordo com as disponções das direc- tivas 73/23/CEE, 89/336/CEE.

C03

Dr. Egbert Schneider

Reservado o direito a modificações
