MANUALE UTENTE PHG 600-3 BOSCH

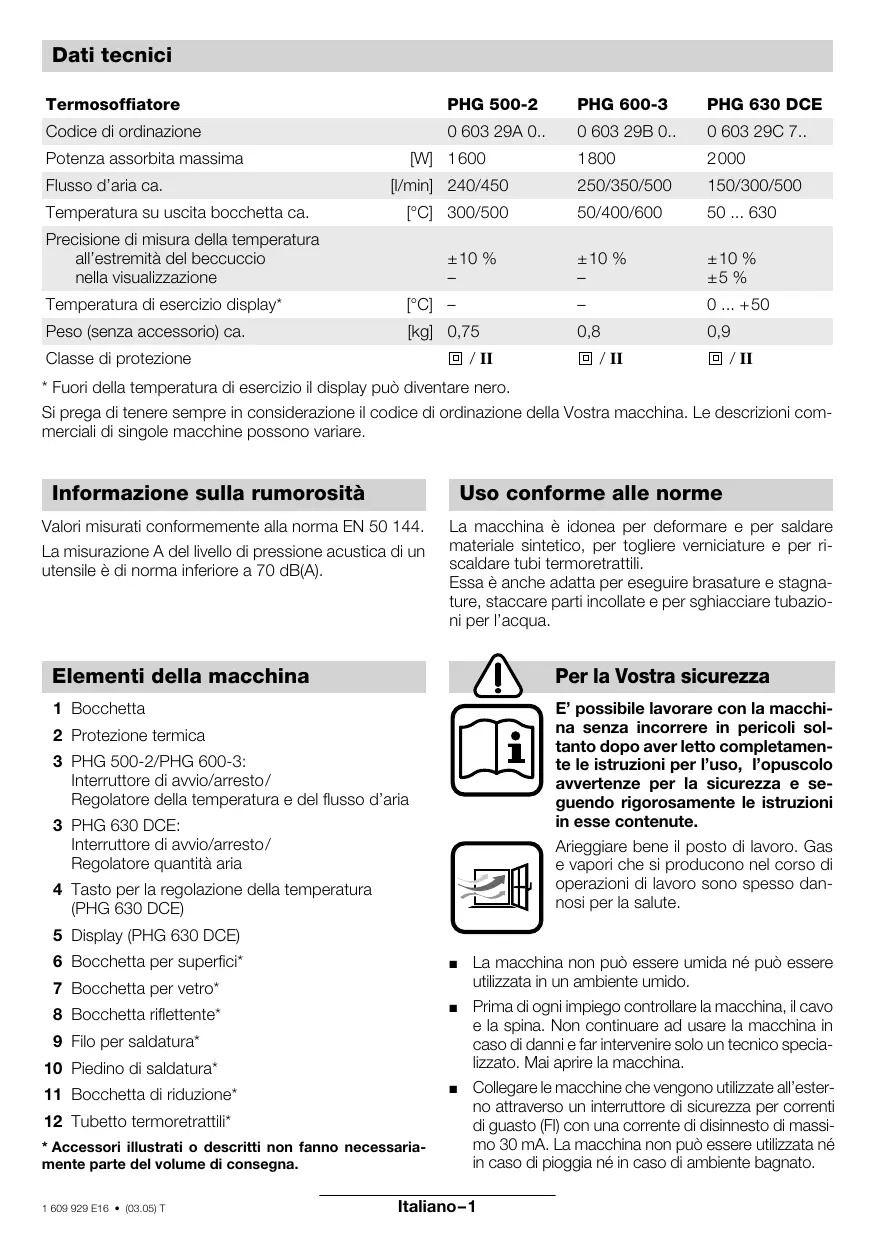

Potenza assorbita massima Flusso d’aria ca. Temperatura su uscita bocchetta ca. [W] 1600 [l/min] 240/450 [°C] 300/500 Precisione di misura della temperatura all’estremità del beccuccio nella visualizzazione ±10 %

Peso (senza accessorio) ca. [kg] 0,75 0,8 Classe di protezione / II PHG 630 DCE 0,9 / II / II

• Fuori della temperatura di esercizio il display può diventare nero. Si prega di tenere sempre in considerazione il codice di ordinazione della Vostra macchina. Le descrizioni commerciali di singole macchine possono variare. Uso conforme alle norme Informazione sulla rumorosità Valori misurati conformemente alla norma EN 50 144. La misurazione A del livello di pressione acustica di un utensile è di norma inferiore a 70 dB(A). La macchina è idonea per deformare e per saldare materiale sintetico, per togliere verniciature e per riscaldare tubi termoretrattili. Essa è anche adatta per eseguire brasature e stagnature, staccare parti incollate e per sghiacciare tubazioni per l’acqua. Elementi della macchina Per la Vostra sicurezza 1 Bocchetta E’ possibile lavorare con la macchina senza incorrere in pericoli soltanto dopo aver letto completamente le istruzioni per l’uso, l’opuscolo avvertenze per la sicurezza e seguendo rigorosamente le istruzioni in esse contenute. Arieggiare bene il posto di lavoro. Gas e vapori che si producono nel corso di operazioni di lavoro sono spesso dannosi per la salute. 2 Protezione termica 3 PHG 500-2/PHG 600-3: Interruttore di avvio/arresto/ Regolatore della temperatura e del flusso d’aria 3 PHG 630 DCE: Interruttore di avvio/arresto/ Regolatore quantità aria 4 Tasto per la regolazione della temperatura (PHG 630 DCE) 5 Display (PHG 630 DCE) 6 Bocchetta per superfici*

7 Bocchetta per vetro*

8 Bocchetta riflettente* 9 Filo per saldatura* 10 Piedino di saldatura*

11 Bocchetta di riduzione* 12 Tubetto termoretrattili*

• Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna. 1 609 929 E16 • (03.05) T La macchina non può essere umida né può essere utilizzata in un ambiente umido. Prima di ogni impiego controllare la macchina, il cavo e la spina. Non continuare ad usare la macchina in caso di danni e far intervenire solo un tecnico specializzato. Mai aprire la macchina. Collegare le macchine che vengono utilizzate all’esterno attraverso un interruttore di sicurezza per correnti di guasto (FI) con una corrente di disinnesto di massimo 30 mA. La macchina non può essere utilizzata né in caso di pioggia né in caso di ambiente bagnato. Italiano–1

Non tenere né appendere la macchina per il cavo. Il cavo della macchina deve essere sempre tenuto nella parte opposta della macchina. Se durante un’operazione di lavoro viene danneggiato oppure troncato il cavo dell’alimentazione di rete, non toccare il cavo ma estrarre immediatamente la spina dalla presa. Mai utilizzare la macchina con un cavo danneggiato. Non utilizzare la macchina senza custodia. Sfilare la spina dalla presa durante le pause di lavoro, quando la macchina non viene usata e prima di ogni intervento sulla macchina stessa (p.es. sostituzione degli utensili di lavoro, manutenzione, pulizia, impostazione). Portare occhiali di protezione. Un riscaldamento eccessivo (dovuto p.es. ad utilizzo improprio) di questa macchina aumenta seriamente il pericolo di incendio e di esplosione! Lavorando materiali plastici, colori, vernici e materiali simili possono venire a crearsi gas infiammabili e tossici. Non lavorare nelle vicinanze di gas oppure né di materiali facilmente infiammabili. Il calore può passare su parti infiammabili che si trovano fuori del campo visivo. Non dirigere a lungo la macchina su uno stesso punto. Pericolo di bruciature! Non toccare la bocchetta calda. Portare guanti di protezione. Mai dirigere la corrente calda di aria su persone oppure animali. Mai utilizzare la macchina come asciugacapelli. Non avvicinare troppo l’estremità dell’ugello al pezzo in lavorazione. L’invaso d’aria può provocare un surriscaldamento della macchina. Lasciar raffreddare completamente la macchina prima di conservarla. La bocchetta calda può provocare danni. Mai permettere a bambini di utilizzare la macchina. La Bosch può garantire un perfetto funzionamento della macchina soltanto se vengono utilizzati accessori originali specificatamente previsti per questa macchina. Messa in servizio PHG 600-3, PHG 630 DCE: Per avviare la macchina premere l’interruttore di avvio/arresto 3 in posizione I, II oppure III. Arrestare: Per spegnere la macchina, premere l’interruttore di avvio/arresto 3 fino alla battuta di arresto in posizione O. PHG 600-3, PHG 630 DCE: Dopo aver lavorato a lungo ad un’alta temperatura, prima di spegnerla, far raffreddare la macchina tenendola accesa allo stadio di aria fredda I. Disinserimento a protezione termica In caso di sovraccarico del riscaldamento (p.es. attraverso invaso d’aria), la protezione termica spegne automaticamente la macchina mente il ventilatore continua ancora a funzionare. La funzione di riscaldamento si riattiva di nuovo quando la macchina si è raffreddata raggiungendo la temperatura di esercizio. Regolazione del flusso d’aria e della temperatura (PHG 500-2, PHG 600-3) L’interruttore di avvio/arresto 3 può essere posizionato su due (PHG 500-2) oppure tre stadi di soffio (PHG 600-3). Conformemente al tipo d’impiego, si possono così scegliere adeguate combinazioni di temperatura e quantità d’aria. Stadio

III PHG 500-2 240 l/min, 300 °C 450 l/min, 500 °C

PHG 600-3 250 l/min, 50 °C 350 l/min, 400 °C 500 l/min, 600 °C PHG 600-3: Lo stadio di aria fredda I è adatto per raffreddare un pezzo in lavorazione surriscaldato oppure per essiccare vernice. Esso è anche adatto per far raffreddare la macchina prima di posarla oppure prima di una sostituzione della bocchetta. Regolazione del flusso d’aria (PHG 630 DCE) Mediante l’interruttore di avvio/arresto 3 il flusso d’aria può essere regolato su tre stadi. La temperatura agli stadi II e III è regolabile con il tasto per la regolazione della temperatura 4. Stadio

III Flusso d’aria 150 l/min 300 l/min 500 l/min Temperatura 50 °C 50 ... 630 °C 50 ... 630 °C Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta della macchina. Le macchine con l’indicazione di 230 V possono essere collegate alla rete di 220 V. Ridurre il più possibile il flusso d’aria p.es. quando: – la zona circostante di un pezzo in lavorazione non deve essere sottoposta ad eccessivo riscaldamento – oppure se un leggero pezzo in lavorazione potrebbe essere spostato dalla corrente di aria. Avviare ed arrestare Avviare: PHG 500-2: Per la avviare la macchina premere l’interruttore di avvio/arresto 3 in posizione I oppure II. Lo stadio di aria fredda I è adatto per raffreddare un pezzo in lavorazione surriscaldato oppure per essiccare vernice. Esso è anche adatto per far raffreddare la macchina prima di posarla oppure prima di una sostituzione della bocchetta. 1 609 929 E16 • (03.05) T Italiano–2 Regolazione della temperatura (PHG 630 DCE) Agli stadi di soffio II e III la temperatura può essere regolata a variazione continua. In seguito al passaggio allo stadio di soffio II oppure III sul display 5 appare per ca. 3 secondi sul display contrassegnata con la temperatura per ultima selezionata come temperatura obiettivo. La temperatura obiettivo è valida per entrambi gli stadi di soffio e non si modifica in caso di passaggio tra gli stadi II e III. Una volta indicata la temperatura obiettivo, con un lampeggio a ritmo alternato si visualizza la reale temperatura all’estremità del beccuccio fino a quando non sarà stata raggiunta la temperatura obiettivo selezionata. Una volta conclusa questa operazione le frecce non sono più visibili ed il display 5 visualizza l’attuale temperatura. La temperatura obiettivo può essere aumentata a passi da 10 °C pigiando il lato «+» del tasto per la regolazione della temperatura 4 oppure diminuita pigiando il lato «–» del tasto per la regolazione della temperatura

4. Pigiando brevemente il tasto si aumenta oppure si

abbassa la temperatura obiettivo a passi singoli di 10 °C. Pigiando a lungo il tasto si aumenta oppure si abbassa progressivamente la temperatura a passi da 10 °C fino a quando si rilascia nuovamente il tasto oppure fino a quando sarà stata raggiunta la temperatura minima oppure quella massima. Allo stadio di soffio I la temperatura preimpostata è di 50 °C. Passando dallo stadio di soffio II oppure III con maggiori temperature allo stadio di soffio I la macchina si raffredda entro poco tempo fino a 50 °C. Durante la fase del raffreddamento sul display 5 si visualizza l’effettiva temperatura all’estremità del beccuccio. Istruzioni per il lavoro Rimozione del dispositivo di protezione termica Durante lavori in punti particolarmente stretti la protezione termica 2 può essere rimossa. Attenzione alla bocchetta troppo calda! In caso di lavori senza dispositivo di protezione termica vi è un maggiore pericolo di bruciature. Per la rimozione oppure per l’applicazione del dispositivo di protezione termica la macchina deve essere raffreddata e spenta. Per farla raffreddare, se il caso, lasciar funzionare la macchina brevemente allo stadio di aria fredda. Svitare il dispositivo di protezione termica 2 in senso antiorario oppure applicarlo e ruotarlo in senso orario. 1 609 929 E16 • (03.05) T Poggiare la macchina Per far raffreddare la macchina riscaldata, o per avere libere entrambe le mani durante il lavoro, la macchina deve essere messa in posizione verticale sulla superficie di appoggio (vedi figura C ). Lavorando con la macchina posata è importante fare particolare attenzione! Elevato pericolo di ustionarsi alla bocchetta calda ed alla corrente di aria calda.

Esempi di lavoro Le lettere dell’alfabeto nei seguenti esempi applicativi si riferiscono alle riproduzioni che si trovano sulla pagina ribaltina. Le indicazioni relative alle regolazioni della temperatura negli esempi di impiego riportati nelle figure sono valori orientativi che possono variare a seconda delle caratteristiche del materiale. La distanza della bocchetta dal pezzo dipende dal materiale in lavorazione. La temperatura più adatta va determinata rispettivamente eseguendo delle prove. Per questo motivo, iniziare con un minore stadio di temperatura. Tutti gli esempi applicativi (eccetto B ) possono essere realizzati senza accessori opzionali. L’impiego delle parti accessorie proposte semplificherebbe comunque il lavoro ed aumenterebbe considerevolmente la qualità dei risultati. Attenzione durante la sostituzione delle bocchette, pericolo di ustioni! Non toccare la bocchetta surriscaldata. Lasciar raffreddare la macchina. Portare guanti di protezione. Il ricco assortimento di accessori Bosch (vedi il catalogo accessori Bosch) Vi offre varie altre possibilità di impiego. Per altre informazioni a riguardo, consultare comuni manuali di bricolage in commercio. Asportazione della vernice/ scioglimento della colla Applicare la bocchetta per superfici 6. Ammorbidire la vernice con aria calda e sollevarla in modo uniforme con una spatola. Una prolungata azione termica brucia la vernice e ne rende difficoltosa l’asportazione. La spatola deve essere affilata e pulita. Molti adesivi (p.es. nastri adesivi) diventano morbidi sotto l’azione del calore. Riscaldandoli è quindi possibile staccarli completamente oppure asportarne solo la parte eccessiva.

Italiano–3 B Asportazione di vernice dalle finestre Pericolo di rompere il vetro! Impiegare assolutamente la bocchetta per vetro 7. Su superfici profilate la vernice può essere sollevata con la spatola adatta e spazzolata con una spazzola morbida di ferro. C Deformazione dei tubi in plastica Applicare la bocchetta riflettente 8. Per evitare di spezzare il tubo, riempirlo di sabbia e chiuderlo su entrambi i lati. Riscaldare il tubo in modo uniforme effettuando movimenti alternati lateralmente. D Saldatura di materiale sintetico Applicare la bocchetta di riduzione 11 ed il piedino di saldatura 10. I pezzi da saldare e il filo di saldatura 9 possono essere dello stesso materiale (p.es. PVC con PVC). Il cordone deve essere pulito ed esente da grasso. Riscaldare il cordone di saldatura fino a farlo diventare pastoso. Attenzione: il campo di temperatura tra lo stato pastoso e liquido di un materiale sintetico è minimo. Solo a questo punto applicare il filo di saldatura 9 e introdurlo nella fessura in modo da formare un ingrossamento uniforme. E Trattamento di tubi termoretrattili Applicare la bocchetta di riduzione 11. Selezionare il diametro del tubetto termoretrattile 12 in funzione del pezzo in lavorazione, p.es. terminale per cavo. Riscaldare il tubo flessibile di ritiro in modo uniforme. G Brasatura dolce Per eseguire una saldatura a punto, applicare una bocchetta di riduzione 11; per la saldatura di tubi applicare la bocchetta riflettente 8. Se si utilizza lega per saldatura senza fondente, applicare pasta per brasare oppure stagno per brasare sul punto di saldatura. A seconda del tipo di materiale, riscaldare il punto di saldatura per circa 50–120 s. Aggiungere la lega brasante. La lega brasante deve fondere attraverso la temperatura del pezzo in lavorazione. Una volta raffreddato il punto di saldatura, rimuovere il fondente. Manutenzione e pulizia Prima di iniziare i lavori sulla macchina, sfilare la spina dalla presa. Mantenere la macchina e le fessure di ventilazione sempre in perfetto stato di pulizia per poter lavorare bene e sicuri. Se nonostante gli accurati procedimenti di produzione e di controllo la macchina dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch. Comunicare sempre il codice di ordinazione a 10 cifre dell’elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio.

Scongelamento di tubazioni dell’acqua Spesso non è possibile distinguere esternamente le condutture d’acqua dalle tubazioni del gas. Evitare assolutamente di riscaldare tubazioni del gas. Applicare la bocchetta riflettente 8. Riscaldare il punto di congelamento sempre dal bordo al centro. Al fine di evitare danni, riscaldare i tubi in materiale sintetico come pure i raccordi tra i pezzi di tubo procedendo con la dovuta attenzione.

1 609 929 E16 • (03.05) T Italiano–4 Avvertenze per la protezione dell’ambiente Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 60 335 in base alle prescrizioni delle direttive CEE 73/23, CEE 89/336.
